GEBRUIKSAANWIJZING E4D XC1 HOTPOINT

E4D xxx
E4Dxxxxx
E4Dxxxx
E4D xxx xx

Français

Mode d'emploi

COMBINE REFRIGERATEUR/CONGELATEUR

Sommaire

Mode d'emploi, 1

Assistance, 3

Gebruiksaanwijzingen

Gebruiksaanwijzingen, 1

Service, 4

Beschrijving van het apparaat, 8

Beschrijving van het apparaat, 13

Installatie, 32

Starten en gebruik, 33

Optimaal gebruik van de diepvrieskast, 34

Onderhoud en verzorging, 34

Voorzorgsmaatregelen en advies, 35

Storingen en oplossingen, 35

ES

Espanol

RO

Romána

• Controller of u de storing nicht zich kunt oplossen (zie Storingen en oplossingen).
• Indien, ondanks alle controles, het apparaat Niet goed werkten de storing blijt bestaan, kut u zich tot de dichtstbijzijdene Technische Dienst wenden.

U moet doorgeven:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Wendt u zich nooit tot onbevoegde installateurs en weiger.altijd de installment van Niet originele onderdelen.

ES

Asistencia

Beschrijving van het apparaat

Bedieningspaneel

1 Knop voor BEDIENING VRIEZER, om de temperatuur in het vriesgedeelte te regelen. De knop worden gebruikt SUPERVRIEZEN. Om het apparaat in of uit te schakelen drukt u 3 seconden op beiden.
2 Knop SUPERVRIEZEN (snel invriezen) om levensmiddelen in te vriezen. Druk 3 seconden op de knop op het apparatusaat in te schakelen, als het uitgeschakeld is.
3 SUPERVRIEZEN. Een blauwlicht gaat aan als de knop. SUPERVRIEZEN is ingedrukt.
4 TEMPERATUUR VRIEZER geel Licht. De temperatuur van de vriezer bestaat UIT 4 niveaus, zoals aangegeven op de serigrafie
5 TEMPERATUUR KOELKAST geellicht. De temperatuur van de koelkast bestaat uit 4 niveaus, zoals aangegeven op de serigrafie
6 SUPERKOELING. Een blauwlicht gaat aan als de knop SUPERKOELING is ingedrukt.
7 Knop SUPERKOELING (snel afkoelen), teneinde de temperatuur van het koelgedeelte snel te lately den.
8 Knop voor BEDIENING KOELKAST om de temperatuur te regelen in het koelgedeelte.

! De contrôleampjes geen ook een eventuele abnormale temperatuursverhoging aan in het diepvriesgedeelte (zie Storingen en oplossingen).

ES

Beschrijving van het apparatus

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is.daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina's.

1 Verstelbare POOTJES.
2 INVRIES- en BEWAARGEDEELTE
3 Vak voor FLESSEN
4 Food Care Zone / Food Care Zone 0^ / Safe Defrost*
5 GROENTE- en FRUITLAD
6 Uitneembaar yak voor VARIA*
7 Bedieningspaneel
8 WINE RACK

• Deze können variieren voor wat betreft eenal of positie, alleen op enkele modellen aanwezig.

ES

! Bewaar dit boekje zorgvuldig voor eventuele toekoms raadpleging. Wanner u het product weggeeft, verkoopt d wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en veiligheid.

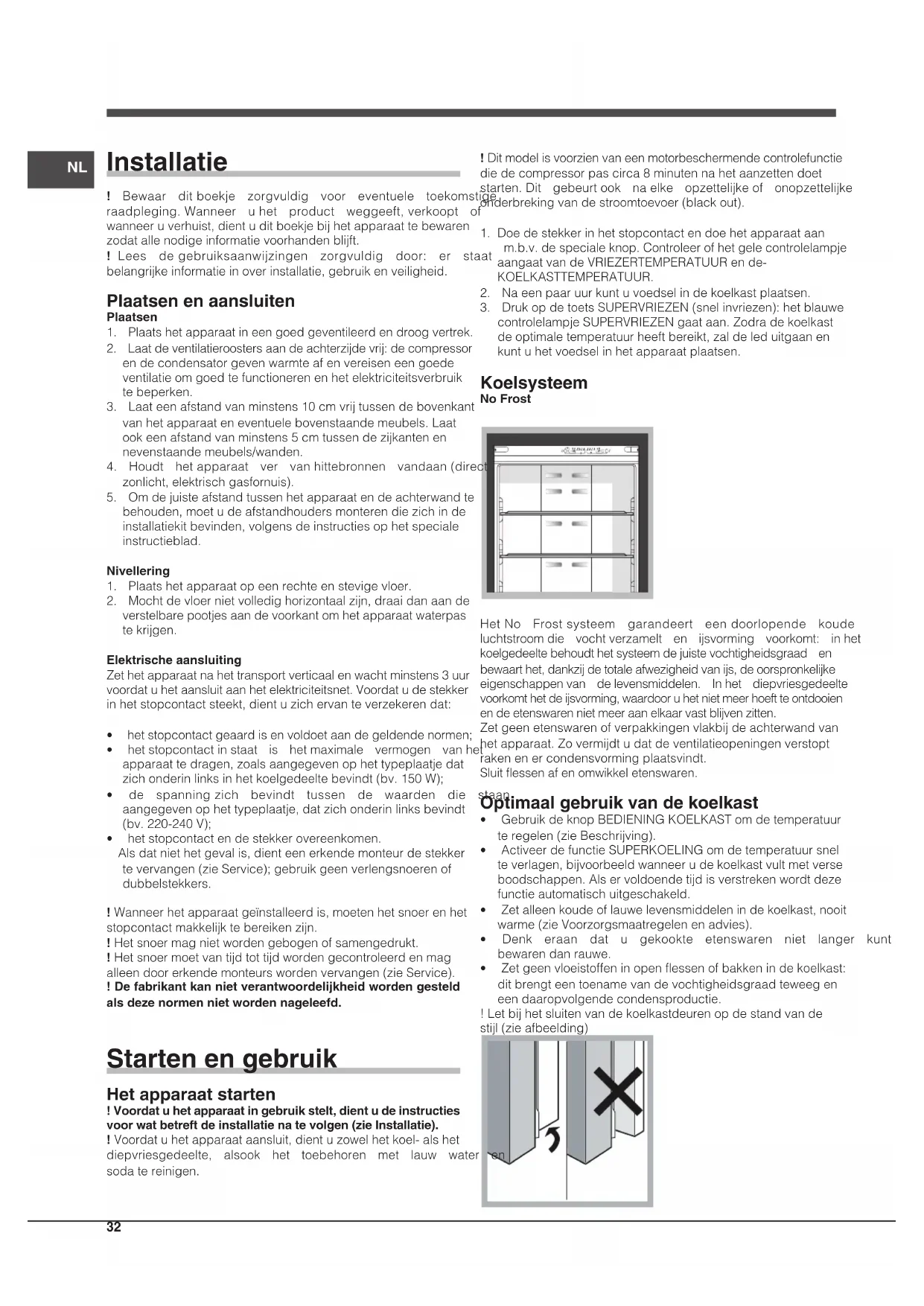

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.
2. Laat de ventilatierooesters aan de achterzijde vrij: de compressor en de condensator geeven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektricititsverbruik te beperken.
3. Laat een afstand van minstens 10cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5cm tussen de zijkanten en nevenstaande meubels/wanden.
4. Houdt het apparaat ver van hittebronnen vandaan (dire zonlicht, elektrisch gasfornuis).
5. Om de juiste afstand:tussen het apparaat en de achechterwand te behouden, moet u de afstandhoulders monteren die zich in de installmentiekit bevinden, volgens de instructies op het speciale instructieblad.

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.
2. Mocht de vloer Niet volledig horizontaal zich, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact sleekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);
• de spanning zich bevindt:tussen de waarden die aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);
• het stopcontact en de stekker overeenkomen.
  Als dat nicht het geval is, dient een erkende monteur de stekker te verrangen (zie Service); geleuk geen verlengsnoeren of dubbelstekkers.

! Wonneer het apparaat geinstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag nicht worden gebogen of samengedrukt.

! Het snoer moet vanijd totijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).

! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleefd.

Starten en gebruik

Het apparatus starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installmentie na te volgen (zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koel- als het diepvriesgedeelte, alsook het toebehoren met laww water soda te reinigen.

! Dit model is voorzien van een motorbeschemende controlefunctie die de compressor pas circa 8 minuten na het aanzetten doet starten. Dit gebeurt ook na elke opzettelijke of onopzettelijke.
tige
onderbreking van de stroomtoevoer (black out).

1. Doe de stekker in het stopcontact en doe het apparaat aan m.b.v. de speciale knop. Controller of het gele controelampje aangaat van de VRIEZERTEMPERATUUR en deKOELKASTTEMPERATUUR.
2. Na een paar uur kunt u voedsel in de koelkast plaatsen.
3. Druk op de toets SUPERVRIEZEN (snel invriezen): het blauwe controleampje SUPERVRIEZEN gaat aan. Zodra de koelkast de optimale temperatuur heeft bereikt, za de led uitgaan en kunt u het voedsel in het apparaatplaatsen.

Koelsysteme

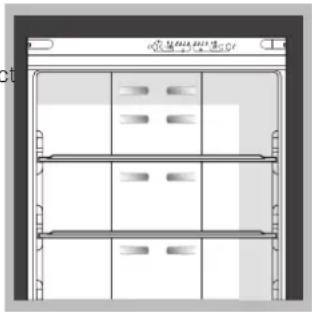

No Frost

Het No Frost systemd garandeert een doorlopende koude luchtstroom die vocht verzamelt en ijsvorming voorkomt: in het koelgedeelte behoudt het systemd de juiste vochtigheidsgraad en bewaart het, dankzij de totale afwezigheid van ijs, de oorspronkelijke eigenschappen van de levensmiddelen. In het diepvriesgedeelte voorkomt het de ijsvorming, waardoor u het neteer hoeft te ontdoosten en de etenswaren neteer aan elkaar vast blijven zitten.

Zet geen etenswaren of verpakkingen vlak bij dechterwand van het apparaat. Zo vermijdt u dat de ventilatieoppeningen verstopt raken en er condensvorming plaatsvindt. Sluit flessen af en omwikkel etenswaren.

Staon Optimaal gebruik van de koelkast

• Gebruik de knop BEDIENING KOELKAST om de temperatuur te regelen (zie Beschrijving).
• Activeer de functie SUPERKOELING om de temperatuur snel te verlagen, bijvoorbeeld wanner u de koelkast vult met verse boodschappen. Als er voldoendeijd is verstreten wird deze functie automatisch uitgeschakeld.
• Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warmer (zie Voorzorgsmaatregelen en advies).
  Denk eraan dat u gekooke te etenswaren nicht langer kunt bewaren dan rauwe.
• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en eenaaropvolgende condensproductie.

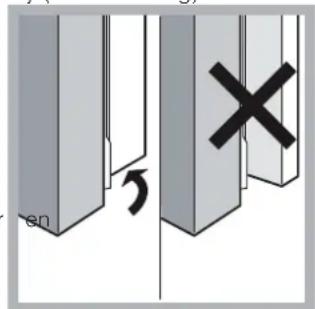

! Let bij het sluiten van de koelkastdeuren op de stand van de stijl (zie afbeelding)

DRAAGPLATEAUS : deze können dankzij de speciale gleuven worden verwijderd of in hoogte geregeld , voor het invoeren vanGPCe verpakkingen of etenswaren.

TEMPERATUAR aanwijzer*: hiermee anderscheidt u het koudste gedeelte van de koelkast.

1. Controller of op de aanwijzer hetwoord OK verschijnt (zie afbeelding).

1. Als er geen OK verschijnt, betekent het dat de temperatuur te hoog is: stel een lagere temperatuur in en wacht circa 10 h totdat de temperatuur gestabiliseerd is.
2. Controller deaanwijzer nogmaals: indien nodig kunt de koelkast opniew regelen. Als u grote hoeveelheder etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normal dat de aanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop knop TEMPERATUURREGELING op een hogere stand zet.

Groentela*

De ruime inhoud van de groentela maakt het möglichk gemakkelijk een behoorlijke hoeveelheid groenten en fruit erin teplaatsen Dankzij het handige gebruik van de deksels kurz u groenten en fruit van verschillende vormen en afmetingenplaatsen.

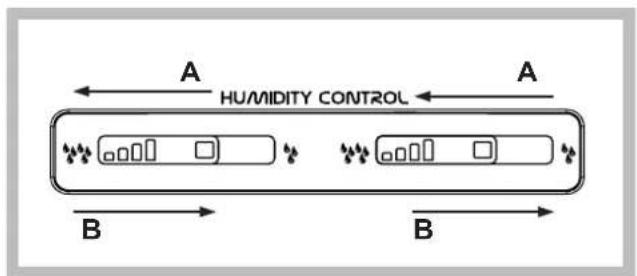

Open de vochtigheidsregelaar (stand B) als u voedsel, zoals fruit, in een minder vochtige omgeving wilt opslaan, of sluit de regelaar (stand A), om voedsel, zoals groenten, in een vochtigere omgeving op te slaan.

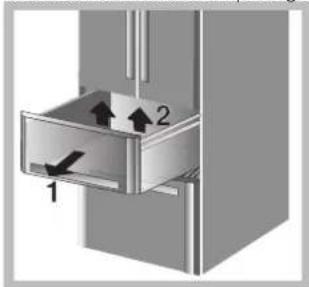

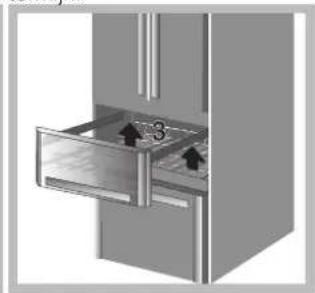

Verstopte Plank*

Er bevindt zich een metalen rooster in het vriesgedeelte:tussen de bovenste en de onderste vriesmand. Om het rooster te pakken要去 u de mand van de bovenste deur van de vriezer verwijderen. Het rooster kan uit de vriezer worden verwijderd door het aan de voorste rand vast te pakken en omhoog te halen. We raden u aan het roosteruitsluitend te gebruiken voor bewaren van voedsel op lange termijn.

• Deze können variieren voor wat betreft eenal of positie, alleen op enkele modellen aanwezig.

Food Care Zone

Gedeelte voor het bewaren van verse levensmiddden zoals vlees en vis. Dankzij de lage temperatuur in het deel van de koelkast dat Food Care Zone is genaamd, kut u dit soort

NL

Food Care Zone 0^ / Safe Defrost*: Een vak dat ontworpen is om de versheid van kwelsbare voedingsmiddelen zoals vlees en vis te behouden. Dankzij de lage temperatuur van het vak hun den etenswaren tot wel een week bewaard worden (test uitgevoerd op vleesproducten), waar bij de voedingscomponenten, het uiterlijk en het aroma behouden worden.

Dil vak is daarnaast bijzonder geschikt voor het op een gezonde manier ontdooien van etenswaren, waar dat het ontdooien op lage temperatuur de woekering van micro-organismen belemmert, waardoor de smaak en de organoleptische eigenschappen van het voedsel behouden worden.

Hetvakisneit geschikt voor fruit, groente en sla,maar kan wel geschikt zijn voor: verse melk en melkproducten,verse pasta, verse gevulde pasta (en mogetijk ook gekookte etenswaren of restjes).

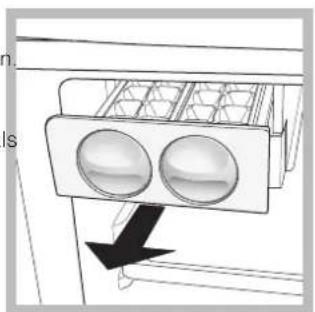

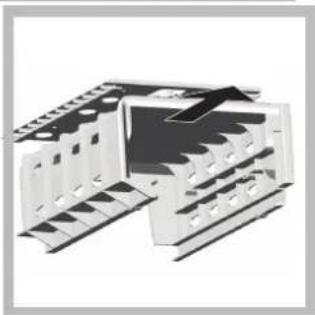

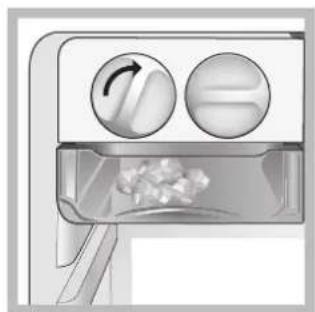

ICEDEVICE\*

Vul de bakjes met water enplaats ze in de zone van Icedevice. Na ongeveer 2 uren+zijn de ijsblokjes klaar. Voor het verwijderen van de ijsblokjes draait u de twee knappenaar rechts: de blokjes vallen in de bak eronder,keear voor gebruik.

Indien u meer opslagruimte nodig heeft kunt u ook het IJSSPPARAAT verwijderen door op de pin te drukken aan de hovenkant van het apparaat.

Optimaal gebruik van de diepvrieskast

• Gebruik de knop BEDIENING VRIEZER om de temperatuur te regelen (zie Beschrijving).
• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijkte etenswaar moet geldijk worden gekocht en gegeten (binnen 24aar).
• Verse etenswaren die moeten worden ingevroren moot nooit in contact raken met etenswaren die al bevroren zich.
• Plaats nooit glazen flessen mel vloeistof in de diepvrieskast, vooral Niet als er een dop op zit of als ze hermetisch zich afgesloten, ze zouden konnen barsten.
• De maximum hoeveelheid die men dagelijks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).
• Invriezen (als de vrieskast al in werkking is): druk op de toets

NL

voort het snel invriezen SUPERVRIEZEN (het overeenkomstige blauwe controleampje za aangaan), doe de levensmiddelen in de vriezer en sluit de deur. De functie worden automatisch na 24 uur uitgeschakeld, of wanner de optimale temperaturen zich bereikt (aanwijzerlicht waaruit);

! Plaats geen voedsel met groe afmetingen in het deel van het bovenste vriesvak waar zich de Ice Device' bevindt (indien aanwezig).
! Open de deur van de diepvrieskast Nietijdens het invriezen.
! Wanner de stroom wegvalt of wanner er een optreedt, dient u de deur van de diepvrieskast Niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 1.oor goed bewaard.

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afluien van de elektrische stroom:

1 druk 3 seconden op de knoppen BEDIENING VRIEZER en SUPERVRIEZEN om het apparatusaat uit te schakelen 2. haal de stekker uit het stopcontact.
! Als u dit Niet doeit gaat het alarm af: dit alarm is geen storing. Om een normale werkung te herstellen is het voldoende de knop WERKING DIEPVRIESKAST wee op de gekozen stand te zetten. Om de normale werkung te herstellen doet u de steker weer in het stopcontact, drukt u op de knappen WERKING VRIEZ en SUPERVRIEZEN en stelt u de WERKING VRIEZER in op de gewennen waarde.

Het apparatus reinigen

• De bultenkant, de binnenkant en de rubberen afdichtin, kuren worden schoongemakt met een lauwe spo- soda of een neutraal schoonmaakmiddel. Gebruik g oplosmiddden, schuurmiddelen, chloor of ammonia.
• Het uitenembare toebehoren kan worden afgewassen warm water en schoonmaak- of awasmiddelen. Spoel en droog alles goed af.
• De hinterkant van het apparaat vangt veel stof het apparaat te hebben uitgezet en de stroom te het afgesloten kutu dit opzuigen met de lange buis stofzuiger, op middelmatig vermogen.

Functie I Care

De I Care functie kan worden geactiveerd om het energiegebruik te optimaliseren. Om deze functie te activeren drukt u tegelijkkortijd minstens 6 seconden op de toets SUPERKOELING en de toets Working koelkast Als de functie actief is zullen er 2 seconden lang 4 controleampjes aangaan: lampje SUPERKOELING, lampje SUPERVRIEZEN en twee temperatuurlampjes, een voor de koelkast en een voor de vriezer. Na 5 seconden zal de interface in de modus energiebesparing treden en zullen de lampuitgaan. De interface blijft ook ut als de deur worden geopend. Het is voldoende om op een willekeurige knop te drukken om hem opnieuw aan te doen. Het is möglichk de temperatuur te wijzigenden door te drukken op de regeltoelsen.De optimalisering van gebruik za 48h na de activering van de functie plaatsvinden. Om de functie I Care ut te schakelen doet u het apparaatui (zie beschrijving). Het apparaat kan nogmaals worden ingeschakeld voor een normale werkinq.In vochtige ruimtes kan, als de functie I Care actief is, een lichte condensvorming op de deuren plaatsvinden. Als u de functie uitschakelt worden de standarde eigenschappen van het apparaat weehersteld.

Het vermijden van schimmel en verwelende luchtjes

• Het apparatus is vervaardigd uit hygienisch materiaal geen luchtjes absorbweit. Teneinde deze eigenschappen te

behonden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.
- Als u het apparaat voor langereijd uitzet要去 de binnenkant reinigen en de deuren openlaten.

Het lampje verrangen

De neue ledverlichting zorgt ervoor dat u d.m.v. een sterke
verspreding van het Licht elk levensmiddel goed kunt zich en
er geen
schaduwplekkenmeer in het apparaat+zijn. In het geval u de
dient te verrangen dient u contact op te nemen met de
Technische Dienst

Voorzorgsmaatregelen en advies

! Het apparatus is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligeid en u dient ze derhalve goed door te nemen.

en
en73/23/EEG van 19/02/73 (Laagspanning) enaarpvolgende
wijzigingen;

m89/336/EEG van 03/05/89 (Elektromagnetische Compatibility) en aanopvolgende wijzigingen;
2002/96/CE.
pp. Na

ogen Algemene veiligheid

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.
• Het apparaatClientnietbuitenshuis te worden geplaatst,ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanrakingkomt met regen of als het onweert.
• Raak het apparaat Niet blootsvoets of met natte handen of his ties voeten aan.
• Raak nooit de koelelementen aan de binnenkant aan: u zou zich können verbranden of verwonden.
  Haal de stekker nooit uit het stopcontact door aan het snoer he trekken.
• Het is nicht voldoende het apparaat uit te schakelen om alle elektrische verbindingen te onderbreken.
• Als het apparaat defect is, mag u nooit aan het interne systeme sleutelen om een reparatie UIT te voeren.
• Gebruik in de vakken waar ingevroen levensmiddelen worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die Niet door de fabrikant worden aanbevolen.
• Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.
• Dit apparaat is nicht geschikt voor gebruik door Personen (inclusief kinderen) met fysieke, sensorische of mentale deperkingen, of die geen ervaring of kennis hebben, tenzij ze

door een persoon die verantwoordelijk is voor hun verilgheid begeleid worden bij of geinstrueerd着眼 over het gebruik van het apparaat. Kinderen要去en gecontroleerd worden om te zorgen dat ze Niet met het apparaat spelen.

• Het verpakkingsmaterialial is geen spellegoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan deplaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereis dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vermietigt, het apparaat apart要去 worden ingezameld.

Consumen moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu spare en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen,plaats het Niet dichtbij een warmtebron.
• Laat de deur, wonneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort möglichk openstaan.

Elke keer dat de deur opengaat ontstaat een aanzierijk De levensmiddelen bevinden zich vlakbij de ventilatieopeningen. energieverlies.

Vul het apparaat Niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kun circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.
- Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

Storingen en oplossingen

Het zou kennen gebeuren dat het apparaat Niet functioneert. Voordat u de Servicdienst belt (zie Service), moet u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Er is geen enkele led aan.

• Als de functie I Care Niet actief is (zie speciale paragraf), de stekker Niet in het stopcontact zit, of Niet voldoende om contact te make, of als het hele huis zonder stroom zit.

• Het apparaat is voorzien van een motorbeschemende controle (zie Starten en gebruik).

De controleampjes geen een zwak Licht.

Haal de stekker uit het stopcontact en doe hem er weer in nadat u hem 180^ heeft gedraaid.

a) Het alarm gaat af

• De koelkastdeur is langer dan twee minuten open geweest. Het geluidssignaal houdt op als u de deur dichtdoet. Misschien heeft u nielt de juiste aflsuiitprocedure gevolgd (zie Onderhoud).

b) Het alarm gaat af en de twee blauwe leds gaan knipperen.

• Het apparaat geeft een overmatige verhitting van de diepvrieskast aan.

We raden u aan de staat van de etenswaren te controlleren: het zou+kunnen dat u ze moet weggooien.

$$ + \text {g e l u i d s s i g n a a l} = \text {O v e r m a t i g e v e r w a r m i n g} $$

a) Het alarm gaat af en het groene en de twee blauwe controleampjes knipperen.

• Het apparaat geeft een gevaarlijke verhitting van de leist diepvrieskast aan: u要去 de etenswaren weggooien.

$$ + \text {g e l u i d s s i g n a l} = \text {G e v a r l i j k e v e r w a r m i n g} $$

b/c) In.beide gevallen zal de diepvrieskast een temperatuur van ongeveer 0^ aanhoden om de levensmiddelen nicht weir in te laten vriezen. Om het geluidssignaaluit te zetten: open en sluit de koelkastdeur.Om de normale werking te herstellen moet het apparaat worden uitgeschakeld en ingeschakeld m.b.v.de knappen op het bedieningspaneel (Zie beschrijving)

De koelkast en de diepvrieskast zichn Niet koud genoeg.

• De deuren sluiten Niet goed of de afdichtingen zich versleten.
• De deuren worden vaak geopend.
• De koelkast of de diepvrieskast় overmatig gevuld.

De etenswaren in de koelkast bevriezen.

• De temperatuur is Niet goed afgesteld (zie beschrijving)
• De levensmiddelen bevinden zich vlak bij de ventilatieopeningen.

De motor blijdt doorlopend draaien

DenDe knop SUPERVRIEZEN is ingedrukt (snel invriezen): het blauwe Lichtje van SNELVRIEZEN is aan of knippert (zie Beschrijving).
- De deur is nicht goed dicht of wordt constant geopend.
- De buitentemperatuur is erg hoog.

Het apparatus maakt Veel lawaai.

• Het apparaat staat nicht waterpas (zie Installatie).
• Het apparaat staat:tussen meubels of objecten die trillen of geluid maken.
• Het verkoelingsgas maakt een Licht geluid ook wanner de compressor stil staat: dit is normalaal, het is geen storing.
