Producttype	Draadloze handstofzuiger
Merk	Cleanmaxx
Model	04074 / HC20Pro
Voedingsspanning	22,2 V (Li-Ion)
Vermogen	160 W
Batterijcapaciteit	2000 mAh
Laadtijd	Ongeveer 4 uur
Gebruiksduur	Tot 60 minuten (volledig opgeladen)
Filter	HEPA-filter en stoffilter
Vermogensniveaus	3 niveaus + AUTO-modus
Scherm	Aanraakscherm met batterijindicatie, foutmeldingen
Inbegrepen accessoires	Vloermondstuk met microvezel en LED, combinatiemondstuk, kierenzuiger, verlengbuis, wandsteun
Gewicht (schatting)	Ongeveer 2 kg
Beschermingsklasse (voeding)	II
Gebruik	Huishoudelijk, harde vloeren en tapijt
Onderhoud	Leeg te maken stofbak, HEPA-filter niet wasbaar, stoffilter afwasbaar met water
Veiligheid	GEVAAR- en WAARSCHUWINGsinstructies, automatische uitschakeling
Reserveonderdelen	Accu's, filters, mondstukken verkrijgbaar
Garantie (schatting)	2 jaar
Modelnummer (voeding)	RKGSDC2700500

Veelgestelde vragen - 04074 Cleanmaxx

Hoe laad ik de Cleanmaxx 04074 stofzuiger op?

Sluit de voeding aan op een stopcontact en steek de stekker in de laadpoort van de accu's. Het opladen duurt ongeveer 4 uur. Het aanraakscherm toont het laadniveau in procenten.

Wat is de gebruiksduur van de stofzuiger?

De maximale gebruiksduur is 60 minuten met volledig opgeladen accu's, afhankelijk van het gebruikte vermogensniveau.

Hoe reinig ik het HEPA-filter?

Het HEPA-filter mag niet met water worden gewassen. Tik het zachtjes af om stof te verwijderen of reinig het met een zachte borstel. Het is niet wasbaar in de wasmachine.

Wat moet ik doen als de stofzuiger niet start?

Controleer eerst de lading van de accu's (laad ze indien nodig op). Zorg ervoor dat de stofbak goed is vastgeklikt. Als het probleem aanhoudt, raadpleeg dan het gedeelte Problemen oplossen van de handleiding.

Hoe leeg ik de stofbak?

Verwijder de stofbak van de motoreenheid, houd hem boven een vuilnisbak en druk op de openingshendel. Het deksel gaat open en het stof valt eruit. Sluit het deksel tot het vastklikt.

Het laadlampje gaat niet branden, wat nu?

Controleer of de voeding goed is aangesloten en of de stekker correct in de laadpoort zit. Probeer een ander stopcontact.

Kan ik de stofzuiger gebruiken op harde vloeren en tapijt?

Ja, het microvezelvloermondstuk is geschikt voor zowel gladde vloeren als tapijt en vloerkleden. Het is voorzien van een draaiende rol.

Hoe stel ik de zuigkracht in?

Gebruik het aanraakscherm: tik op het veld '*' of '–' om handmatig in te stellen op 3 niveaus, of activeer de AUTO-modus voor automatische aanpassing aan de hoeveelheid vuil.

Wat betekenen de symbolen op het aanraakscherm?

Het scherm toont het laadniveau (12), fouten met betrekking tot de rol (17), verstoppingen (16) en de sensor (13). De cirkel (18) geeft het vermogen in AUTO-modus aan: groen = laag, rood = hoog.

Hoe vervang ik de accu's?

Druk op de ontgrendelknop van de accu's (9) en verwijder de accu's aan de onderkant. Vervangende accu's moeten van hetzelfde type zijn (Li-Ion 22,2 V). Laad de nieuwe accu's op voor gebruik.

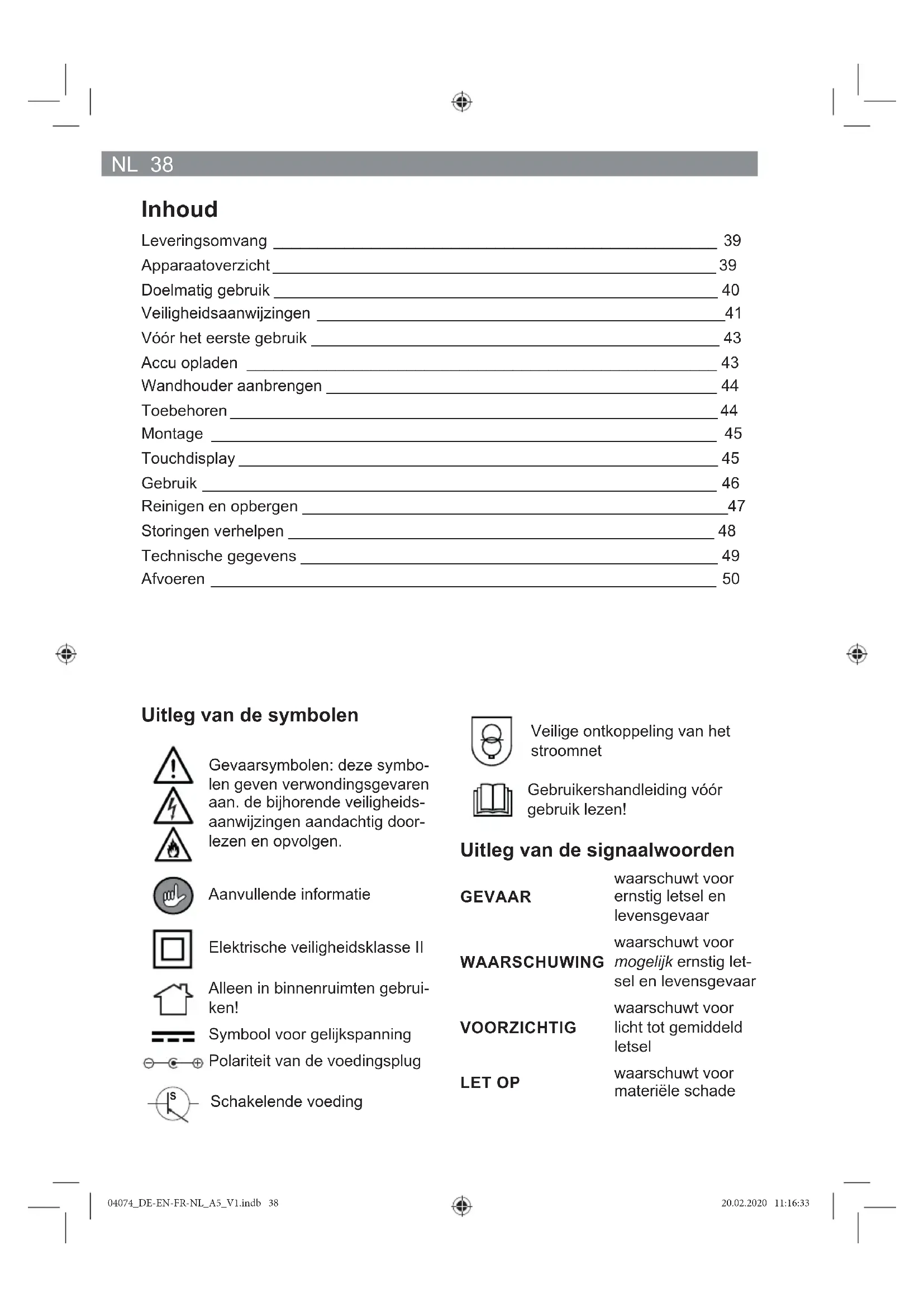

GEBRUIKSAANWIJZING 04074 Cleanmaxx

Apparaatoverzicht 39

Veiligheidsaanwijzingen 41

Vóór het eerste gebruik 43

Accu opladen 43

Wandhouder aanbrengen 44

Toebehoren 44

Montage 45

Touchdisplay 45

Gebruik 46

Reinigen en opbergen 47

Storingen verhelpen 48

Uitleg van de symbolen

Gevaarsymbolen: deze symbolen geven verwondingsgevaren aan. de bijhorende veiligheidsaanwijzingen aandachtig doorlezen en opvolgen.

Aanvullende informatie

Elektrische veiligheidsklasse II

Alleen in binnenruimten gebruiken!

Symbool voor gelijkspanning

Polariteit van de voedingsplug

Schakelende voeding

Veilige ontkoppeling van het stroomnet

Gebruikershandleiding vóór gebruik lezen!

Uitleg van de signaalwoorden

GEVAAR

waarschuwt voor ernstig letsel en levensgevaar

WAARSCHUWING

waarschuwt voor mogelijk ernstig let- sel en levensgevaar

VOORZICHTIG

waarschuwt voor licht tot gemiddeld letsel

LET OP

waarschuwt voor materiële schade

39 NL

Leveringsomvang

(Afbeeldingen zie voorste uitklappagina)

A Netvoeding
B Wandhouder (incl. bevestigingsmateriaal)
C Voegenmondstuk
D Combi-mondstuk
E Motorblok
F Accu
G Verlengbuis
H Microvezel-vloermondstuk met LED's
- Stofreservoir (in het motorblok geplaatst)
• Stoffi Iter (in het stofreservoir)
• HEPA-fi Iter (in het stofreservoir)
- Gebruikershandleiding (niet afgebeeld)

Controleer of de levering volledig is en of de onderdelen geen transportschade hebben opgelopen. Bij beschadiging niet gebruiken maar contact opnemen met de klantenservice.

Apparaatoverzicht

(Afbeeldingen zie voorste uitklappagina)

1 Deksel van het stofreservoir
2 Lus voor het openen / sluiten van het stofreservoir
3 Stofreservoir
4 Stoffi Iter
5 Ontgrendelingsknop voor stofreservoir
6 Touchdisplay
7 Aan- / uitschakelaar
8 Handgreep
9 Ontgrendelingsknop voor de accu
10 Zuigopening
11 Ontgrendelingsknop voor mondstukken en verlengbuis

12 Weergave van de accustand (in procent)

13 ☐ Foutmelding sensor

14 🚫 IIIIIII ✱ Zuigsterkte (3 standen), handmatig instelbaar

15 AUTO Automatische zuigkrachtregeling

16 Foutmelding zuigblokkering

17 Foutmelding rol

18 Ring (weergave van de automatisch geregelde zuigkracht)

NL 40

Geachte klant,

Wij danken u dat u hebt gekozen voor de aankoop van deze handstofzuiger, die op een accu werkt.

Lees vóór het eerste gebruik van het apparaat de gebruikershandleiding zorgvuldig door en bewaar deze om haar later nog eens te kunnen nalezen. Als u het apparaat doorgeeft aan derden, dient u ook deze gebruikershandleiding mee te geven. Deze is een bestanddeel van het apparaat.

Fabrikant en importeur aanvaarden geen aansprakelijkheid wanneer de informatie in deze gebruikershandleiding niet in acht wordt genomen.

Opgelet: de in deze gebruikershandleiding gebruikte afbeeldingen kunnen geringe afwijkingen vertonen ten opzichte van het echte apparaat.

Neem bij vragen over het apparaat en over reserveonderdelen / toebehoren contact op met de klantenservice via onze website:

BELANGRIJKE AANWIJZINGEN! BESLIST BEWAREN!

Doelmatig gebruik

- Dit apparaat is bedoeld voor het opzuigen van normaal huisstof.

Zuig in geen geval het volgende op:

- vloeistoffen of natte stoffen (bijv. natte tapijtshampoo)

– gloeiende as, sigarettenpeuken, luciferstokjes etc.
– brandbare of ontvlambare stoff en
- zeer fi jn stof (bijv. betonstof), as of toner
- scherpe, harde voorwerpen, bijv. grote glassplinters

• Het apparaat is bedoeld voor particulier gebruik, niet voor commerciële doeleinden.
• Gebruik het apparaat uitsluitend zoals beschreven in de gebruikershandleiding. Elk ander gebruik geldt als ondoelmatig.
• Alle gebreken die zijn ontstaan door ondeskundige behandeling, beschadiging of reparatiepogingen, zijn uitgesloten van garantie. Dit geldt ook voor de normale slijtage.

41 NL

Veiligheidsaanwijzingen

WAARSCHUWING: alle veiligheidsaanwijzingen, instructies, afbeeldingen en technische gegevens die zijn aangebracht op dit apparaat, opvolgen. Nalatigheid bij het naleven van de veiligheidsaanwijzingen en instructies kan een elektrische schok, brand en / of letsel tot gevolg hebben.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, sensorische of geestelijke vermogens of personen die niet beschikken over ervaring en / of kennis, wanneer zij onder toezicht staan en instructies hebben gekregen hoe het apparaat op een veilige manier kan worden gebruikt en wanneer zij de daarmee gepaard gaande gevaren hebben begrepen.
• Kinderen mogen niet met het apparaat spelen.
  ■ Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ouder zijn dan 8 jaar en onder toezicht staan.
• Kinderen jonger dan 8 jaar en dieren buiten bereik houden van het apparaat en het aansluitsnoer.

- De stroomtoevoer naar het apparaat moet altijd worden onderbroken als het niet onder toezicht staat en voordat het wordt gemonteerd, gedemonteerd of gereinigd.

• Dompel het apparaat en het aansluitsnoer nooit in water of andere vloeistoffen en zorg ervoor dat deze niet in het water kunnen vallen of nat kunnen worden.
• De accu uitsluitend opladen met de meegeleverde netvoeding. Met de meegeleverde netvoeding geen andere apparaten opladen.
• Controleer het apparaat in het belang van uw eigen veiligheid vóór elke ingebruikname op beschadigingen. Alleen gebruiken wanneer het apparaat geen schade vertoont! Wanneer het apparaat of het aansluitsnoer zijn beschadigd, dan moeten deze door de fabrikant, klantenservice of een soortgelijk gekwalifi ceerde persoon (bijv. professionele werkplaats) worden vervangen, om gevaren te voorkomen.

NL 42

GEVAAR – Gevaar voor een elektrische schok!

■ Uitsluitend in gesloten ruimten opladen en opbergen.
■ Niet gebruiken in ruimten met een hoge luchtvochtigheid.

Als het apparaat in het water valt wanneer het is aangesloten op het stroomnet, onderbreekt u meteen de stroomtoevoer. Pas daarna het apparaat uit het water trekken!
- Raak het apparaat en het aansluitsnoer nooit aan met vochtige handen als deze componenten zijn aangesloten op het stroomnet.
- Nooit vloeistoffen opzuigen. Vul het stofreservoir niet met vloeistoffen. Houd het motorblok uit de buurt van vocht of natheid!
■ Wanneer u het apparaat als handstofzuiger wilt gebruiken om een auto schoon te zuigen, let er dan op dat het apparaat niet wordt blootgesteld aan regen of vocht.

■ Verstikkingsgevaar! Het verpakkingsmateriaal buiten bereik houden van kinderen en dieren.
Gevaar door wurging! Zorg ervoor dat het aansluitsnoer steeds buiten bereik is van kleine kinderen en dieren.
Gevaar voor verwonding door etsende werking! Als de accu heeft gelekt, dient u te voorkomen dat huid, ogen en slijmvliezen in contact komen met het batterijzuur. Bij contact met batterijzuur moet u de getroffen plaatsen direct met veel schoon water uitspoelen en onmiddellijk medische hulp inschakelen.
Gevaar van vastzuigen! Houd dieren, haar, sieraden, wijde kleding, vingers en alle overige lichaamsdelen uit de buurt van de mondstukken van het apparaat. Deze zouden zich kunnen vastzuigen. Mocht de stofzuiger zich toch eens vastzuigen, schakel dan het apparaat direct uit.
Valgevaar! Erop letten dat het aansluitsnoer geen gevaar oplevert voor struikelen.

De accu mag niet worden gedemonteerd, in vuur worden geworpen, blootgesteld worden aan hoge temperaturen van meer dan +40 °C, in vloeistoffen worden ondergedompeld of kortgesloten. De accu zou kunnen ontbranden of exploderen.
Zorg ervoor dat het motorblok en de accu niet nat kunnen worden. Gebruik het apparaat niet, wanneer er vloeistof is binnengedrongen. De accu zou kunnen ontbranden of exploderen.
Dek het apparaat en de netvoeding tijdens het opladen niet af, om ontbranden van het apparaat te voorkomen. Niets in de ventilatieopeningen van het apparaat steken en erop letten dat deze niet zijn verstopt.
■ Verwijder een lekkende accu direct uit het apparaat. De contacten reinigen voordat een nieuwe accu wordt geplaatst.

43 NL

LET OP – Risico op materiële schade

• Let op dat het netsnoer niet bekneld raakt, geknikt of over scherpe randen gelegd wordt en dat het niet in aanraking komt met hete oppervlakken.
  ■ Het netsnoer niet om het apparaat of de netvoeding wikkelen.
• Gebruik het apparaat alleen wanneer het compleet en correct werd gemonteerd! Het stofreservoir en de filters moeten zijn ingebracht en onbeschadigd zijn! Wanneer er vuil in het binnenste van het motorblok terecht zou komen, kan er schade aan de motor ontstaan.
• Trek in geval van een fout tijdens het opladen of vóór een onweersbui de netvoeding uit de contactdoos.
• Het apparaat moet zijn uitgeschakeld, wanneer u de netvoeding uit de contactdoos trekt of erin steekt. Trek altijd aan de voedingseenheid en nooit aan het netsnoer om het apparaat te ontkoppelen van het stroomnet!
• Gebruik het apparaat niet wanneer het nog is aangesloten op de netvoeding.
  ■ Trek of draag het apparaat nooit aan het netsnoer.
  Bescherm het apparaat tegen hitte, open vuur, extreme temperaturen, lang aanhoudend vocht, natheid en schokken.
  Alleen originele toebehoren van de fabrikant gebruiken, om de werking van het apparaat niet te benadelen en om eventuele schade te voorkomen. De LED's zijn niet vervangbaar.

Vóór het eerste gebruik

• Eventuele folie, stickers of transportbeveiliging van het apparaat verwijderen. Verwijder nooit het typeplaatje en eventuele waarschuwingen!
• De accu (F) opladen (zie hoofdstuk 'Accu opladen').
• De wandhouder (B) aanbrengen (zie hoofdstuk 'Wandhouder aanbrengen').

Accu opladen

OPGELET!

Vóór de eerste ingebruikname de accu volledig opladen om de maximale laadcapaciteit te bereiken. Wordt de accu tijdens het gebruik geleegd, moet hij voor het volgende gebruik weer volledig worden opgeladen.
- De netvoeding alleen aansluiten op een contactdoos die is geïnstalleerd volgens de voorschriften en die overeenstemt met de technische gegevens van het apparaat. De contactdoos moet ook na het aansluiten goed toegankelijk zijn, zodat de verbinding met het stroomnet snel kan worden verbroken.
- Controleer vóór het plaatsen van de accu of de contacten schoon zijn, en reinig deze eventueel.

- De accu (F) eventueel van het motorblok (E) loshalen door te drukken op de ontgrendelingsknop (9) op de accu en de accu omlaag eruit te trekken. De accu kan ook worden opgeladen terwijl hij is aangebracht aan het motorblok.

- Eerst de voedingsplug van de netvoeding (A) in de aansluitbus op de accu aanbrengen en dan de netvoeding op een contactdoos aansluiten. Het controlelampje van de

NL 44

oplader op de accu knippert rood resp. pop het touchdisplay (6) knippert en de weergave van de accustand (12) geeft de laadtoestand in % aan. De accu wordt opgeladen.

De accu kan ook worden opgeladen terwijl het apparaat zich in de wandhouder (B) bevindt. De wandhouder beschikt over een uitsparing voor de voedingsplug van de netvoeding (afbeelding C).

• Wanneer het controlelampje van de oplader groen knippert of de weergave van de accustand 100 aangeeft, is de accu volledig opgeladen.
• Eerst de netvoeding van het stroomnet ontkoppelen en daarna de voedingsplug van de accu.

Wandhouder aanbrengen

OPGELET!

■ Voor het ophangen van de wandhouder het meegeleverde bevestigingsmateriaal gebruiken. Wanneer u niet zeker weet of het meegeleverde bevestigingsmateriaal geschikt is voor uw muur, advies inwinnen bij de vakhandel.
- Hang de wandhouder op een veilige en stevige plek op.
Vergewis u ervan, alvorens te boren, dat er op de plaats waar u wilt boren, geen buizen of leidingen lopen.

1. De wandhouder (B) tegen de wand plaatsen en twee boorgaten (boven en beneden) markeren.
2. Gaten in de wand boren en pluggen aanbrengen.
3. De wandhouder tegen de wand schroeven.

Toebehoren

• Het microvezel-vloermondstuk (H) is zowel geschikt voor tapijten als voor gladde vloeren. Hij beschikt over een roterende microvezelrol en is daarmee bijzonder geschikt voor gevoelige vloeren. De LED's verlichten donkere plekken, voor een nog grondiger reiniging.
• Het combi-mondstuk (D) is een voegen- en borstelmondstuk in één. De ontgrendelingsknop op het borstelopzetstuk indrukken en deze gelijktijdig naar boven schuiven om van het voegenmondstuk een borstelmondstuk te maken (afbeelding A). Het borstelopzetstuk moet hoorbaar vastklikken:
• Het voegenmondstuk is geschikt voor bekledingen, het interieur van auto's en alle hoeken en gaten.
• Het borstelmondstuk is bedoeld voor het zuigen van bekledingen en textiel en om gevoelige voorwerpen zoals schilderijlijsten, lampenkappen, toetsenborden, boeken etc. van stof te ontdoen.
• Het lange voegenmondstuk (C) is geschikt voor moeilijk bereikbare plaatsen, zoals hoeken, voegen of nissen.

45 NL

• De verlengbuis (G) zorgt voor een betere bereikbaarheid van plafonds, hoeken, kastoppervlakken alsook, samen met het microvezel-vloermondstuk, voor de vloerreiniging.
• De wandhouder (B) is geschikt voor het ruimtebesparend opbergen van het apparaat. De geïntegreerde houder voor het combi- en voegenmondstuk is geschikt voor de ruimtebesparende en eenvoudige bevestiging van de beide mondstukken.

Montage

Elektrisch vloermondstuk en verlengbuis aanbrengen / loshalen

• Aanbrengen: het microvezel-vloermondstuk (H) en de verlengbuis (G) worden direct op de zuigopening (10) aangebracht. Ze moeten hoorbaar vastklikken. Het microvezel-vloermondstuk op dezelfde wijze op de verlengbuis aanbrengen.
• Loshalen: de ontgrendelingsknop (11) boven de de zuigopening of op de verlengbuis indrukken en het microvezel-vloermondstuk resp. de verlengbuis gelijktijdig eruit trekken.

Combi- en voegenmondstuk aanbrengen / loshalen

• Aanbrengen: het gewenste mondstuk in de zuigopening (10) of de verlengbuis (G) steken. Daarbij erop letten dat het nokje op het mondstuk naar de ontgrendelingsknop wiist. Het mondstuk moet hoorbaar vastklikken.
• Loshalen: de ontgrendelingsknop (11) boven de de zuigopening of op de verlengbuis indrukken en het vloermondstuk gelijktijdig eruit trekken.

Stofreservoir loshalen / aanbrengen

• Loshalen: de ontgrendelingsknop (5) naar het stofreservoir (3) schuiven en deze omhoog loshalen.
• Inbrengen: het stofreservoir van boven in het motorblok (E) inbrengen. Let daarbij op dat het nokje op het stofreservoir in de daarvoor bedoelde uitsparing in het motorblok past. Het stofreservoir moet hoorbaar vastklikken.

Touchdisplay

Op de touchdisplay (6) kunnen de volgende weergaven worden afgelezen alsook de zuigkracht handmatig worden ingesteld en het AUTO-programma worden ingeschakeld.

	Weergave van de accustand (12)	in procent, vanaf 10 % knipperen batterijsymbool alsook controlelampje van de oplader op de accu rood
	Foutmelding rol (17) knippert rood, wanneer de rol is geblokkeerd / niet draait
	Foutmelding Zuigblokkering (16)	knippert rood, wanneer de verlengbuis of het mondstuk is geblokkeerd
	Foutmelding sensor (13) knippert rood wanneer de zuigkrachtregeling niet meer werkt, de zuiger zuigt desondanks in handmatige modus verder

NL 46

IIIIIIII *	Zuigkracht (14) 3 standen instelbaar, van Eco tot High Speed
AUTO AUTO-programma (15) automatische zuigkrachtinstelling afhanke- lijk van de vervuiling etc., wordt via de ring (18) weergegeven: groen = laagste stand; hij wordt beetje bij beetje rood gekleurd, wanneer de zuigkracht wordt verhoogd; volledig rood = hoogste stand

Gebruik

OPGELET!

Zorg ervoor dat er op het te reinigen oppervlak geen grotere, scherpe voorwerpen liggen.
Pas op de MAX-markering van het stofreservoir. Mocht tijdens het gebruik de markering zijn bereikt, het stofreservoir legen. Het stofreservoir na elk gebruik legen en schoonmaken. Ook de filters moeten regelmatig worden gereinigd, om overbelasting van de motor te voorkomen.
Schakel het apparaat na elk gereinigd oppervlak uit, daarmee wordt de bedrijfsduur per acculading aanmerkelijk verhoogd. Na gebruik de accu opladen (zie hoofdstuk 'Accu opladen').

1. Afhankelijk van de behoefte toebehoren uitkiezen (zie hoofdstuk 'Toebehoren') en aanbrengen op het apparaat (zie hoofdstuk 'Montage').
2. Het apparaat inschakelen door eenmaal te drukken op de aan-/uitschakelaar (7). Het apparaat begint direct te zuigen. Het touchdisplay (6) licht op.
3. Indien nodig kan via het touchdisplay de zuigkracht handmatig worden veranderd, door het veld of *aan te raken. Via aanraken van het AUTO-symbool kan bovendien de intelligente zuigkrachtregeling worden ingesteld (zie hoofdstuk 'Touchdisplay').
4. Met het apparaat over het te reinigen oppervlak gaan.
5. Moet het apparaat weer worden uitgeschakeld, dan de aan- / uitschakelaar opnieuw indrukken.

47 NL

Reinigen en opbergen

OPGELET!

• De HEPA-filter niet in water dompelen of onder stromend water afspoelen, om beschadigingen te voorkomen. Hij is noch geschikt voor wasmachines en vaatwassers noch voor droogautomaten.
  De stoffilter is noch geschikt voor wasmachines en vaatwassers noch voor droogautomaten! Droog hem uitsluitend aan de lucht, in geen geval met een föhn.
• Gebruik voor het reinigen van de behuizing geen scherpe of schurende reinigingsmiddelen. Deze kunnen de oppervlakken beschadigen.

Na verloop van tijd kan de HEPA-filter verkleuren. Dit is normaal en heeft geen nadelige gevolgen voor de werking.

Stofreservoir legen

1. Het stofreservoir (3) van het motorblok (E) loshalen (zie hoofdstuk 'Montage' – 'Stofreservoir loshalen / aanbrengen').
2. Het stofreservoir boven een geopende vuilnisbak houden. De afstand tot de vuilnisbak moet zo klein mogelijk zijn, zodat het stof zich niet over de omgeving verdeelt.
3. De klep (2) op het stofreservoir indrukken. De deksel van het stofreservoir (1) gaat open en het vuil valt eruit.
4. Voor het sluiten de deksel op het stofreservoir drukken. De klep moet hoorbaar vastklikken.

Stofreservoir, HEPA-filter en stoffilter reinigen

1. In het stofreservoir (3) grijpen en de stoffilter (4) met HEPA-filter eruit trekken.
2. De stoffilter tegen de wijzers van de klok in draaien en de HEPA-filter omhoog loshalen.
3. Alle onderdelen uitkloppen en eventueel schoonmaken met een zachte borstel.
4. De stoffilter kan ook worden afgespoeld met schoon water. LET OP: de HEPA-filter niet nat reinigen!
5. Het stofreservoir indien nodig vochtig afvegen. Alle onderdelen vóór de montage volledig aan de lucht laten drogen. LET OP: nooit natte of vochtige componenten monteren en aan het motorblok (E) aanbrengen!

Montage

1. De stoffilter zo op de HEPA-filter plaatsen, dat het nokje in de daarvoor bedoelde uitsparing zit. De stoffilter met de wijzers van de klok mee draaien tot hij vastzit.
2. De stoffilter met HEPA-filter in het stofreservoir inbrengen. De stoffilter moet goed in het stofreservoir zitten, hij mag er niet boven uitsteken.
3. Het stofreservoir weer in het motorblok plaatsen (zie hoofdstuk 'Montage' - 'Stofreservoir loshalen / aanbrengen').

NL 48

Motorblok, verlengbuis en mondstukken reinigen

• Het motorblok (E), de verlengbuis (G) en de mondstukken indien nodig afvegen met een vochtige, zachte doek. Met een zachte doek nadrogen.
• Verwijder regelmatig haren en pluisjes van de mondstukken en borstels.

Microvezel-vloermondstuk reinigen

Voor eenvoudiger reinigen kan de rol uit het microvezel-vloermondstuk (H) worden genomen:

1. Aan de rechterkant van het microvezel-vloermondstuk de vergrendeling met een euromunt e.d. tegen de wijzers van de klok in draaien, zodat de beide driehoeken na elkaar toe wijzen.
2. De rol eruit trekken en verontreinigingen verwijderen.
3. De rol weer inbrengen en de vergrendeling met de wijzers van de klok mee aandraaien.

Opbergen

• Bewaar het apparaat op een koele, droge, tegen direct zonlicht beschermde plaats en buiten bereik van kinderen en dieren.
• Voor het opbergen het apparaat met de zuigopening (10) omlaag in de wandhouder inhangen (afbeelding B).
• Het combi-mondstuk (D) en voegenmondstuk (C) kunnen voor het eenvoudig en plaatsbesparend opbergen aan de wandhouder (B) worden bevestigd (afbeelding B).

Mocht het apparaat langere tijd niet worden gebruikt, veiligheidshalve de accu (F) eruit halen (zie 'Accu opladen').

Storingen verhelpen

Wanneer het apparaat niet op de juiste wijze functioneert, kunt u nagaan of u een probleem zelf kunt oplossen. Neem contact op met de klantenservice als het probleem met de genoemde stappen niet kan worden opgelost.

Probeer niet om een elektrisch apparaat zelf te repareren!

Probleem Mogelijke oorzaak Oplossing
Het apparaat werkt slechts langzaam of start niet.	De accu (F) is leeg. De accu opladen.
De zuigkracht is te zwak.	De accu (F) is te zwak. De accu opladen.
	Het stofreservoir (3) is te vol.	Het stofreservoir legen.
	De filters zijn vervuild.	De filters reinigen.
	De zuigopening (10) is verstopt.	Het apparaat uitschakelen en de verstopping verwijderen.
	Te grote of zware deeltjes kunnen aan het tapijt blijven hangen.	Verwijder deze vreemde voorwerpen met de hand.

49 NL

Probleem Mogelijke oorzaak Oplossing
Tijdens het zuigen ontsnapt er stof uit het apparaat.	Stofreservoir (3) of fi Iters zitten niet goed.	Corrigeer de plaatsing van het stofreservoir en fi Iters. Zorg ervoor dat het stofreservoir is gesloten.
	De filters zijn vervuild.	De filters reinigen.
	De fi Iters zijn versleten of beschadigd.	De fi Iters vervangen.
Het controlelampje van de oplader licht niet op, wanneer het apparaat is aangesloten op het stroomnet.	De netvoeding (A) zit niet goed in de contactdoos resp. de voedingsplug zit niet goed in de aansluitbus van de accu (F).	De plaatsing corrigeren.
	De contactdoos is defect.	Een andere contactdoos proberen.
Vreemde geur.	Het apparaat wordt voor de eerste keer gebruikt.	Bij het eerste gebruik van het apparaat is een nieuwe geur normaal, die zal met de tijd verdwijnen.

Technische gegevens

Artikelnummer: 04074

ID gebruikershandleiding: Z 04074 M DS V1 0220 uh

Apparaat

Modelnummer: HC20Pro

Spanningsvoorziening: 22,2 V (li-ion 2000mAh)

Vermogen: 160 W

Accu

Oplaadduur: ca. 4 uur

Bedrijfsduur:

max. 60 minuten

(bij volledig

opgeladen

Netvoeding

Modelnummer: RKGSDC2700500

Ingang: 100 – 240 V \~ 50 / 60 Hz

Uitgang: 27 V DC, 500 mA

Elektrische veiligheidsklasse: II

NL 50

Afvoeren

Verwerk het verpakkingsmateriaal op milieuvriendelijke wijze en breng dit naar een recyclepunt.

De accu moet vóór het afvoeren van het apparaat worden verwijderd en moet gescheiden van het apparaat worden afgedankt. Binnen het kader van de milieubescherming mogen batterijen en accu's niet met het normale huisvuil worden afgevoerd, maar moeten op de betreffende verzamelpunten worden afgegeven.

Dit apparaat valt onder de Europese richtlijn 2012/19/EU voor afgedankte elektrische en elektronische apparatuur (Waste Electrical and Electronical Equipment - WEEE). Dit apparaat mag niet bij het normale huisafval worden gedaan, maar dient milieuvriendelijk verwerkt te worden door een erkend afvalverwerkingsbedrijf.

Alle rechten voorbehouden.
