BEDIENUNGSANLEITUNG 04074 Cleanmaxx

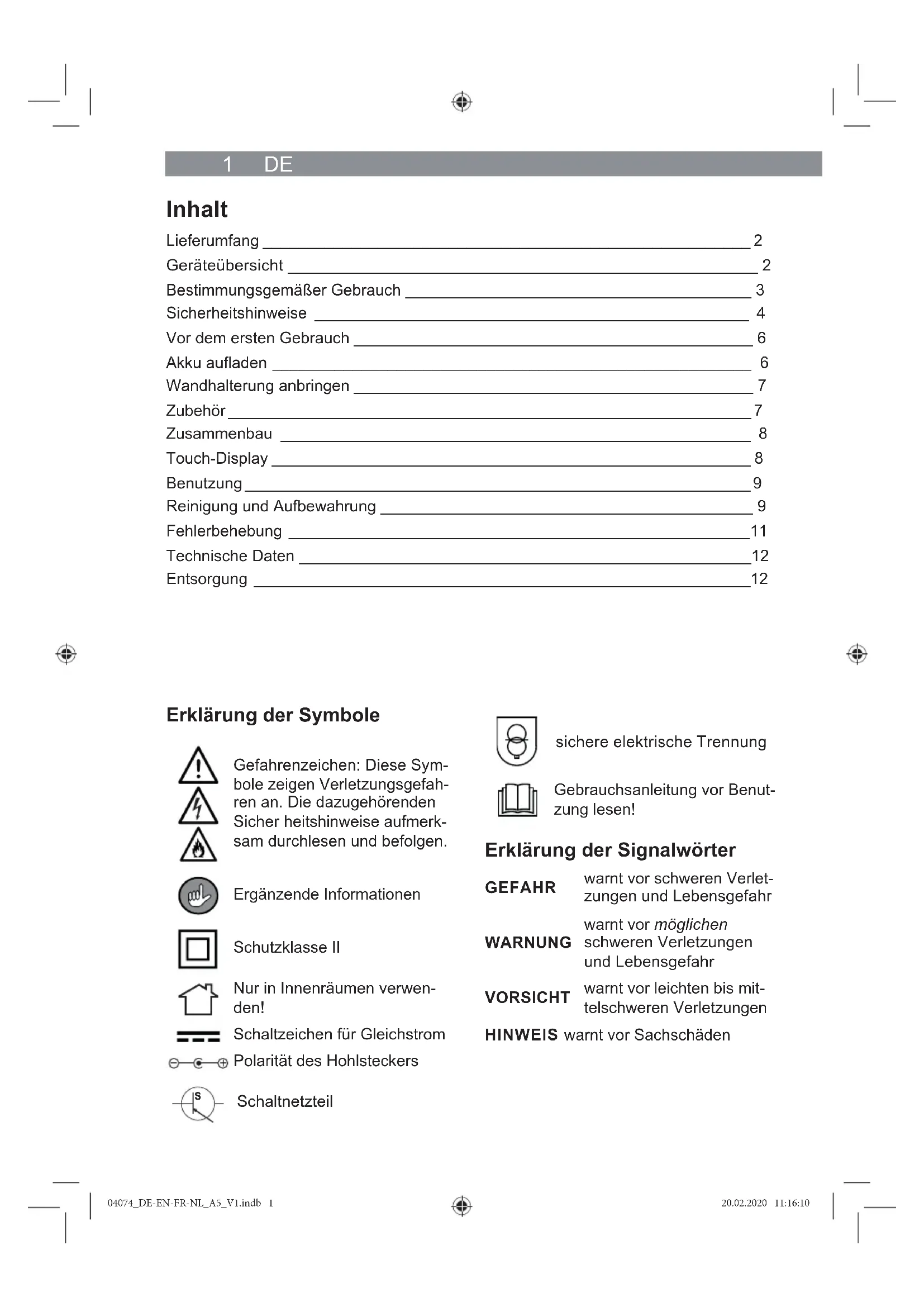

1 DE Inhalt Lieferumfang _______________________________________________________ 2 Geräteübersicht _____________________________________________________ 2 Bestimmungsgemäßer Gebrauch _______________________________________ 3 Sicherheitshinweise _________________________________________________ 4 Vor dem ersten Gebrauch _____________________________________________ 6 Akku aufl aden ______________________________________________________ 6 Wandhalterung anbringen _____________________________________________ 7 Zubehör ___________________________________________________________ 7 Zusammenbau _____________________________________________________ 8 Touch-Display ______________________________________________________ 8 Benutzung _________________________________________________________ 9 Reinigung und Aufbewahrung __________________________________________ 9 Fehlerbehebung ____________________________________________________11 Technische Daten ___________________________________________________12 Entsorgung ________________________________________________________12 Erklärung der Symbole Gefahrenzeichen: Diese Sym- bole zeigen Verletzungsgefah- ren an. Die dazugehörenden Sicher heitshinweise aufmerk- sam durchlesen und befolgen. Ergänzende Informationen Schutzklasse II Nur in Innenräumen verwen- den! Schaltzeichen für Gleichstrom Polarität des Hohlsteckers

Schaltnetzteil sichere elektrische Trennung Gebrauchsanleitung vor Benut- zung lesen! Erklärung der Signalwörter GEFAHR warnt vor schweren Verlet- zungen und Lebensgefahr WARNUNG warnt vor möglichen schweren Verletzungen und Lebensgefahr VORSICHT warnt vor leichten bis mit- telschweren Verletzungen HINWEIS warnt vor Sachschäden 04074_DE-EN-FR-NL_A5_V1.indb 104074_DE-EN-FR-NL_A5_V1.indb 1 20.02.2020 11:16:1020.02.2020 11:16:10DE 2 Lieferumfang (Abbildungen siehe vordere Ausklappseite) A Netzteil B Wandhalterung (inkl. Befestigungsmaterial) C Fugendüse D Kombidüse E Motoreinheit F Akku G Verlängerungsrohr H Mikrofaser-Bodendüse mit LEDs

• Staubbehälter (in der Motoreinheit eingesetzt)

• Staubfi lter (im Staubbehälter)

• HEPA-Filter (im Staubbehälter)

• Gebrauchsanleitung (nicht abgebildet) Den Lieferumfang auf Vollständigkeit und die Bestandteile auf Transportschäden über- prüfen. Bei Schäden nicht verwenden, sondern den Kundenservice kontaktieren. Geräteübersicht (Abbildungen siehe vordere Ausklappseite) 1 Deckel des Staubbehälters 2 Lasche zum Öff nen / Verschließen des Staubbehälters 3 Staubbehälter 4 Staubfi lter 5 Entriegelungstaste für Staubbehälter 6 Touch-Display 7 Ein- / Ausschalter 8 Handgriff 9 Entriegelungstaste für den Akku 10 Saugöff nung 11 Entriegelungstaste für Düsen und Verlängerungsrohr

Akkustandanzeige (in Prozent)

Fehleranzeige Sensor

IIIIIII Saugstärke (3 Stufen), manuell einstellbar 15 AUTO Automatische Saugstärkenregelung

Fehleranzeige Saugblockade

Fehleranzeige Rolle 18 Ring (Anzeige der automatischen geregelten Saugstärke) 04074_DE-EN-FR-NL_A5_V1.indb 204074_DE-EN-FR-NL_A5_V1.indb 2 20.02.2020 11:16:2620.02.2020 11:16:263 DE Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen. Auf keinen Fall folgende Dinge aufsaugen: – Flüssigkeiten oder nasse Stoff e (z. B. nasses Teppich-Shampoo) – glühende Asche, Zigarettenkippen, Streichhölzer etc. – brennbare oder entzündliche Stoff e – sehr feinen Staub (z. B. Betonstaub), Asche oder Toner – spitze, harte Gegenstände, z. B. größere Glassplitter

• Das Gerät ist für den privaten Gebrauch, nicht für eine gewerbliche Nutzung be- stimmt.

• Das Gerät nur wie in der Gebrauchsanleitung beschrieben nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.

• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemä- ße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß. Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für diesen akkubetriebenen Handstaubsauger ent- schieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Ge- rätes ist auch diese Gebrauchsanleitung mitzugeben. Sie ist Bestandteil des Gerätes. Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Gebrauchsanleitung nicht beachtet werden. Bitte beachten: Die in dieser Gebrauchsanleitung verwendeten Abbildungen kön- nen Abweichungen zum eigentlichen Gerät aufweisen. Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Website: www.dspro.de/kundenservice WICHTIGE HINWEISE! UNBEDINGT AUFBEWAHREN! 04074_DE-EN-FR-NL_A5_V1.indb 304074_DE-EN-FR-NL_A5_V1.indb 3 20.02.2020 11:16:2620.02.2020 11:16:26DE 4 Sicherheitshinweise WARNUNG: Alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Gerät versehen ist, beachten. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und Anweisungen können elek- trischen Schlag, Brand und / oder Verletzungen verursachen. ■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des siche- ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. ■ Kinder dürfen nicht mit dem Gerät spielen. ■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt. ■ Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der Anschlussleitung fernzuhalten. ■ Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zu- sammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen. ■ Das Gerät und die Anschlussleitung niemals in Wasser oder andere Flüssigkeiten eintauchen und sicherstellen, dass diese nicht ins Wasser fallen oder nass werden können. ■ Den Akku ausschließlich mit dem mitgelieferten Netzteil aufl a- den. Mit dem mitgelieferten Netzteil keine anderen Geräte auf- laden. ■ Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbe- triebnahme auf Beschädigungen überprüfen. Nur benutzen, wenn das Gerät keine Schäden aufweist! Wenn das Gerät oder die Anschlussleitung beschädigt ist, müssen diese durch den Hersteller, Kundenservice oder eine ähnlich qualifi zierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu ver- meiden. 04074_DE-EN-FR-NL_A5_V1.indb 404074_DE-EN-FR-NL_A5_V1.indb 4 20.02.2020 11:16:2720.02.2020 11:16:275 DE GEFAHR – Stromschlaggefahr! ■ Nur in geschlossenen Räumen laden und lagern. ■ Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden. ■ Sollte das Gerät ins Wasser fallen, während es an das Stromnetz angeschlossen ist, sofort die Stromzufuhr unterbrechen. Erst danach das Gerät aus dem Wasser ziehen! ■ Das Gerät und die Anschlussleitung niemals mit feuchten Händen berühren, wenn diese Komponenten an das Stromnetz angeschlossen sind. ■ Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehälter füllen. Die Motoreinheit von Feuchtigkeit oder Nässe fernhalten! ■ Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden, darauf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird. WARNUNG – Verletzungsgefahr! ■ Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten. ■ Strangulationsgefahr! Sicherstellen, dass die Anschlussleitung stets außer Reich- weite von Kleinkindern und Tieren ist. ■ Verätzungsgefahr! Sollte der Akku ausgelaufen sein, Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure die betroff enen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend medizinische Hilfe in Anspruch nehmen. ■ Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort ausschalten. ■ Sturzgefahr! Darauf achten, dass die Anschlussleitung keine Stolper gefahr dar- stellt. WARNUNG – Gefahr durch Akkus! ■ Der Akku darf nicht auseinander genommen, ins Feuer geworfen, hohen Tempe- raturen über +40 °C ausgesetzt, in Flüssigkeiten getaucht oder kurzgeschlossen werden. Der Akku könnte sich entzünden oder explodieren. ■ Sicherstellen, dass die Motoreinheit und der Akku nicht nass werden können. Das Gerät nicht benutzen, wenn Flüssigkeit eingedrungen ist. Der Akku könnte sich ent- zünden oder explodieren. ■ Das Gerät und das Netzteil während des Ladens nicht abdecken, um einen Gerä- tebrand zu vermeiden. Nichts in die Lüftungsöff nungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind. ■ Einen ausgelaufenen Akku sofort aus dem Gerät nehmen. Die Kontakte reinigen, bevor ein neuer Akku eingelegt wird. 04074_DE-EN-FR-NL_A5_V1.indb 504074_DE-EN-FR-NL_A5_V1.indb 5 20.02.2020 11:16:2720.02.2020 11:16:27DE 6 HINWEIS – Risiko von Material- und Sachschäden ■ Darauf achten, dass das Netzkabel nicht gequetscht, geknickt oder über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt. ■ Das Netz kabel nicht um das Gerät oder das Netzteil wickeln. ■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist! Der Staubbehälter und die Filter müssen eingesetzt und unbeschädigt sein! Würde der Schmutz in das Innere der Motoreinheit gelangen, könnte es zum Motorschaden kommen. ■ Das Netzteil aus der Steckdose ziehen, wenn während des Ladens ein Fehler auf- tritt oder vor einem Gewitter. ■ Das Gerät muss ausgeschaltet sein, wenn das Netzteil gezogen oder in die Steck- dose gesteckt wird. Immer am Netzteil und nie am Netz kabel ziehen, um das Gerät vom Stromnetz zu trennen! ■ Das Gerät nicht verwenden, wenn es noch am Netzteil angeschlossen ist. ■ Das Gerät niemals am Netzkabel ziehen oder tragen. ■ Das Gerät vor Hitze, off enem Feuer, extremen Temperaturen, lang anhaltender Feuchtigkeit, Nässe und Stößen schützen. ■ Nur Original-Zubehörteile des Herstellers verwenden, um die Funktionsweise des Gerätes nicht zu beeinträchtigen und eventuelle Schäden zu verhindern. Die LEDs sind nicht austauschbar. Vor dem ersten Gebrauch

• Eventuelle Folien, Aufkleber oder Transportschutz vom Gerät abnehmen. Niemals das Typenschild und eventuelle Warnhinweise entfernen!

• Den Akku (F) aufl aden (siehe Kapitel „Akku aufl aden“).

• Die Wandhalterung (B) anbringen (siehe Kapitel „Wandhalterung anbringen“). Akku aufl aden BEACHTEN! ■ Vor der ersten Inbetriebnahme den Akku vollständig aufl aden, um die maxi- male Ladekapazität zu erreichen. Wird der Akku während des Gebrauchs entleert, sollte er vor der nächsten Benutzung wieder vollständig aufgeladen werden. ■ Das Netzteil nur an eine vorschriftsmäßig installierte Steckdose, die mit den tech- nischen Daten des Gerätes übereinstimmt, anschließen. Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die Netzverbindung schnell ge- trennt werden kann. ■ Vor dem Einlegen des Akkus prüfen, ob die Kontakte sauber sind, und diese gege- benenfalls reinigen.

• Den Akku (F) ggf. von der Motoreinheit (E) abnehmen, indem die Entriegelungstas- te (9) am Akku gedrückt wird und der Akku nach unten herausgezogen wird. Der Akku kann auch geladen werden, während er an der Motoreinheit angebracht ist.

• Zuerst den Hohlstecker des Netzteils (A) in die Anschlussbuchse am Akku stecken und dann das Netzteil an eine Steckdose anschließen. Die Ladekontrollleuchte am 04074_DE-EN-FR-NL_A5_V1.indb 604074_DE-EN-FR-NL_A5_V1.indb 6 20.02.2020 11:16:2720.02.2020 11:16:277 DE Akku blinkt rot bzw. auf dem Touch-Display (6) blinkt und die Akkustandanzeige (12) zeigt den Ladestatus in % an. Der Akku wird geladen. Der Akku kann auch geladen werden, während das Gerät in der Wandhalte- rung (B) steckt. Die Wandhalterung verfügt über eine Aussparung für den Hohl- stecker des Netzteils (Bild C).

• Wenn die Ladekontrollleuchte grün blinkt oder die Akkustandanzeige 100 anzeigt, ist der Akku voll aufgeladen.

• Zuerst das Netzteil vom Stromnetz trennen und danach den Hohlstecker vom Akku. Wandhalterung anbringen BEACHTEN! ■ Zum Aufhängen der Wandhalterung das mitgelieferte Befestigungsmaterial verwen- den. Bei Unsicherheit, ob das mitgelieferte Befestigungsmaterial für die Wand ge- eignet ist, im Fachhandel beraten lassen. ■ Die Wandhalterung an eine sichere und feste Stelle hängen. ■ Vor dem Bohren sicherstellen, dass hinter der beabsichtigten Bohrstelle keine Rohre oder Leitungen verlaufen.

1. Die Wandhalterung (B) an die Wand anlegen und zwei Bohrlöcher (oben und unten)

2. Löcher in die Wand bohren und mit Dübeln versehen.

3. Die Wandhalterung an die Wand schrauben.

• Die Mikrofaser-Bodendüse (H) ist sowohl für Teppiche als auch für glatte Böden geeignet. Sie verfügt über eine rotierende Mikrofaserwalze und ist damit besonders gut für empfi ndliche Böden geeignet. Die LEDs beleuchten dunkle Bereiche, für eine noch gründlichere Reinigung.

• Die Kombidüse (D) vereint kleine Fugen- und Bürstendüse. Die Entriegelungstaste auf dem Bürstenaufsatz drücken und diesen gleichzeitig nach oben schieben, um aus der Fugendüse eine Bürstendüse zu machen (Bild A). Der Büstenaufsatz muss hörbar einrasten: – Die Fugendüse ist für Polsterungen, die Innenreinigung von PKWs und alle Ecken und Winkel geeignet. – Die Bürstendüse dient zum Saugen von Polstern und Textilien und zum Entstau- ben von empfi ndlichen Gegenständen wie Bilderrahmen, Lampenschirmen, Tas- taturen, Büchern etc.

• Die lange Fugendüse (C) eignet sich für schwer erreichbare Stellen, wie Ecken, Fugen oder Nischen.

• Das Verlängerungsrohr (G) sorgt für bessere Erreichbarkeit von Decken, Ecken, Schrankoberfl ächen sowie, zusammen mit der Mikrofaser-Bodendüse, für die Bo- denreinigung. 04074_DE-EN-FR-NL_A5_V1.indb 704074_DE-EN-FR-NL_A5_V1.indb 7 20.02.2020 11:16:2720.02.2020 11:16:27DE 8

• Die Wandhalterung (B) ist zum platzsparenden Verstauen des Gerätes geeignet. Die integrierte Halterung für Kombi- und Fugendüse ist für die platzsparende und einfache Befestigung der beiden Düsen geeignet. Zusammenbau Mikrofaser-Bodendüse und Verlängerungsrohr anbringen / abnehmen

• Anbringen: Die Mikrofaser-Bodendüse (H) und das Verlängerungsrohr (G) werden direkt auf die Saugöff nung (10) gesteckt. Sie müssen hörbar einrasten. Die Mikrofa- ser-Bodendüse auf die gleiche Weise am Verlängerungsrohr anbringen.

• Abnehmen: Die Entriegelungstaste (11) über der Saugöff nung oder am Verlänge- rungsrohr drücken und die Mikrofaser-Bodendüse bzw. das Verlängerungsrohr gleichzeitig herausziehen. Kombi- und Fugendüse anbringen / abnehmen

• Anbringen: Die gewünschte Düse in die Saugöff nung (10) oder das Verlängerungs- rohr (G) stecken. Dabei darauf achten, dass die Rastnase an der Düse zur Entriege- lungstaste zeigt. Die Düse muss hörbar einrasten.

• Abnehmen: Die Entriegelungstaste (11) über der Saugöff nung oder am Verlänge- rungsrohr drücken und die Düse gleichzeitig herausziehen. Staubbehälter abnehmen / einsetzen

• Abnehmen: Die Entriegelungstaste (5) zum Staubbehälter (3) schieben und diesen nach oben abnehmen.

• Einsetzen: Den Staubbehälter von oben in die Motoreinheit (E) einsetzen. Dabei da- rauf achten, dass die Rastnase am Staubbehälter in die entsprechende Aussparung in der Motoreinheit passt. Der Staubbehälter muss hörbar einrasten. Touch-Display Auf dem Touch-Display (6) können folgende Anzeigen abgelesen sowie die Saugstärke manuell eingestellt und das AUTO-Programm eingeschaltet werden. Akkustand-Anzeige (12) in Prozent, ab 10 % blinken Batteriesym- bol sowie Ladekontrollleuchte am Akku rot Fehleranzeige Rolle (17) blinkt rot, wenn die Rolle blockiert ist / sich nicht dreht Fehleranzeige Saugblockade (16) blinkt rot, wenn das Verlängerungsrohr oder die Düse blockiert ist Fehleranzeige Sensor (13) blinkt rot, wenn die Saugstärkenregelung nicht mehr funktioniert, der Sauger saugt trotzdem in manuellen Modus weiter IIIIIII Saugstärke (14) 3 Stufen einstellbar, von Eco bis High Speed 04074_DE-EN-FR-NL_A5_V1.indb 804074_DE-EN-FR-NL_A5_V1.indb 8 20.02.2020 11:16:2720.02.2020 11:16:279 DE AUTO AUTO-Programm (15) automatische Saugstärkeneinstellung je nach Verschmutzung etc., wird über den Ring (18) angezeigt: grün = niedrigste Stufe; er färbt sich Stück für Stück rot, wenn die Staugstärke erhöht wird; voll- ständig rot = höchste Stufe Benutzung BEACHTEN! ■ Vergewissern, dass auf der zu reinigenden Fläche keine größeren, scharfen Gegen- stände liegen. ■ Die MAX-Markierung des Staubbehälters beachten. Sollte während der Benutzung die Markierung erreicht sein, den Staubbehälter leeren. Den Staubbehälter nach je- dem Gebrauch leeren und säubern. Auch die Filter müssen regelmäßig gereinigt werden, um eine Überlastung des Motors zu vermeiden. ■ Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die Betriebszeit pro Akkuladung. Nach dem Gebrauch Akku aufl aden (siehe Kapitel „Akku aufl aden“).

1. Je nach Bedarf Zubehör auswählen (siehe Kapitel „Zubehör“) und am Gerät anbrin-

gen (siehe Kapitel „Zusammenbau“).

2. Das Gerät einschalten, indem der Ein- / Ausschalter (7) einmal gedrückt wird. Das

Gerät beginnt umgehend mit dem Saugvorgang. Das Touch-Display (6) leuchtet auf.

3. Bei Bedarf kann über das Touch-Display die Saugstärke manuell verändert werden,

indem das Feld oder berührt wird. Über Berühren des AUTO-Symbols kann außerdem die intelligente Saugstärkenregelung eingestellt werden (siehe Kapitel „Touch-Display“).

4. Mit dem Gerät über die zu reinigende Stelle fahren.

5. Soll das Gerät wieder ausgeschaltet werden, den Ein- / Ausschalter erneut drücken.

Reinigung und Aufbewahrung BEACHTEN! ■ Den HEPA-Filter nicht in Wasser tauchen oder unter fl ießendem Wasser abspülen, um Beschädigungen zu vermeiden. Er ist weder waschmaschinen- noch spülma- schinen- oder trocknergeeignet. ■ Der Staubfi lter ist weder waschmaschinen- noch spülmaschinen- oder trocknergeeig- net! Ausschließlich an der Luft, keinesfalls mit einem Haartrockner trocknen. ■ Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel verwenden. Sie können die Oberfl ächen beschädigen. Mit der Zeit kann sich der HEPA-Filter verfärben. Dies ist normal und beein- trächtigt nicht die Funktionalität. 04074_DE-EN-FR-NL_A5_V1.indb 904074_DE-EN-FR-NL_A5_V1.indb 9 20.02.2020 11:16:2820.02.2020 11:16:28DE 10 Staubbehälter leeren

1. Den Staubbehälter (3) von der Motoreinheit (E) abnehmen (siehe Kapitel „Zusam-

menbau“ – „Staubbehälter abnehmen / einsetzen“).

2. Den Staubbehälter über einen geöff neten Mülleimer halten. Der Abstand zum Müllei-

mer sollte möglichst klein sein, damit sich der Staub nicht in der Umgebung verteilt.

3. Die Lasche (2) am Staubbehälter drücken. Der Deckel des Staubbehälters (1) öff net

sich und der Schmutz fällt heraus.

4. Zum Verschließen den Deckel auf den Staubbehälter drücken. Die Lasche muss

hörbar einrasten. Staubbehälter, HEPA-Filter und Staubfi lter reinigen

5. In den Staubbehälter (3) greifen und den Staubfi lter (4) mit HEPA-Filter herauszie-

6. Den Staubfi lter gegen den Uhrzeigersinn drehen und den HEPA-Filter nach oben

7. Alle Teile ausklopfen und ggf. mit einer weichen Bürste säubern.

8. Der Staubfi lter kann auch mit klarem Wasser abgespült werden.

HINWEIS: Den HEPA-Filter nicht nass reinigen!

9. Den Staubbehälter bei Bedarf feucht auswischen.

Alle Teile vor dem Zusammenbau vollständig an der Luft trocknen lassen. HINWEIS: Niemals nasse oder feuchte Komponenten zusammenbauen und an der Motor- einheit (E) anbringen! Zusammenbau

1. Den Staubfi lter so auf den HEPA-Filter setzen, dass die Rastnase in der vorgese-

henen Aussparung sitzt. Den Staubfi lter im Uhrzeigersinn drehen, bis er fest sitzt.

2. Den Staubfi lter mit HEPA-Filter in den Staubbehälter einsetzen. Der Staubfi lter

muss richtig im Staubbehälter sitzen, er darf nicht oben überstehen.

3. Den Staubbehälter wieder in die Motoreinheit einsetzen (siehe Kapitel „Zusammen-

bau“ – „Staubbehälter abnehmen / einsetzen“). Motoreinheit, Verlängerungsrohr und Düsen reinigen

• Die Motoreinheit (E), das Verlängerungsrohr (G) und die Düsen bei Bedarf mit ei- nem feuchten, weichen Tuch abwischen. Mit einem weichen Tuch nachtrocknen.

• Regelmäßig Haare und Fussel von den Düsen und Bürsten entfernen. Mikrofaser-Bodendüse reinigen Zur leichteren Reinigung kann die Walze aus der Mikrofaser-Bodendüse (H) herausge- nommen werden:

1. Auf der rechten Seite der Mikrofaser-Bodendüse die Verriegelung mit einem Euro-

Stück o. Ä. gegen den Uhrzeigersinn drehen, so dass die beiden Dreiecke zueinan- der zeigen.

2. Die Walze herausziehen und Verunreinigungen entfernen.

3. Die Walze wieder einsetzen und die Verriegelung im Uhrzeigersinn festdrehen.

04074_DE-EN-FR-NL_A5_V1.indb 1004074_DE-EN-FR-NL_A5_V1.indb 10 20.02.2020 11:16:2820.02.2020 11:16:2811 DE Aufbewahrung

• Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschütz- tem Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.

• Zur Aufbewahrung das Gerät mit der Saugöff nung (10) nach unten in die Wandhal- terung einhängen (Bild B).

• Die Kombidüse (D) und Fugendüse (C) können zur einfachen und platzsparenden Aufbewahrung an der Wandhalterung (B) befestig werden (Bild B). Soll das Gerät längere Zeit nicht verwendet werden, sicherheitshalber den Akku (F) entnehmen (siehe „Akku aufl aden“). Fehlerbehebung Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen, den Kundenservice kontaktieren. Nicht versuchen, ein elektrisches Gerät eigenständig zu reparieren! Problem Mögliche Ursache Lösung Das Gerät arbeitet nur langsam oder startet nicht. Der Akku (F) ist leer. Den Akku aufl aden. Die Saugleistung ist zu schwach. Der Akku (F) ist zu schwach. Den Akku aufl aden. Der Staubbehälter (3) ist zu voll. Den Staubbehälter leeren. Die Filter sind verschmutzt. Die Filter reinigen. Die Saugöff nung (10) ist verstopft. Das Gerät ausschalten und die Verstopfung entfernen. Zu große oder schwere Teilchen können am Tep- pichboden festhängen. Diese Fremdkörper per Hand entfernen. Beim Saugen entweicht Staub aus dem Gerät. Staubbehälter (3) oder Filter sitzen nicht korrekt. Den Sitz von Staubbehäl- ter und Filter korrigieren. Sicherstellen, dass der Staubbehälter geschlos- sen ist. Die Filter sind verschmutzt. Die Filter reinigen. Die Filter sind verschlissen oder beschädigt. Die Filter ersetzen. 04074_DE-EN-FR-NL_A5_V1.indb 1104074_DE-EN-FR-NL_A5_V1.indb 11 20.02.2020 11:16:2820.02.2020 11:16:28DE 12 Problem Mögliche Ursache Lösung Das Ladekontrollleuchte leuchtet nicht auf, wenn das Gerät an das Strom- netz angeschlossen ist. Das Netzteil (A) steckt nicht richtig in der Steck- dose bzw. der Hohlstecker steckt nicht richtig in der Anschlussbuchse des Akkus (F). Den Sitz korrigieren. Die Steckdose ist defekt. Eine andere Steckdose probieren. Seltsamer Geruch Das Gerät wird zum ersten Mal verwendet. Beim ersten Gebrauch des Geräts ist ein Neuge- ruch normal, mit der Zeit verschwindet er. Technische Daten Artikelnummer: 04074 ID Gebrauchsanleitung: Z 04074 M DS V1 0220 uh Gerät Modellnummer: HC20Pro Spannungsversorgung: 22,2 V (Li-Ion 2000mAh) Leistung: 160 W Akku Ladedauer: ca. 4 Stunden Betriebsdauer: max. 60 Minuten (bei voll aufgeladenem Akku) Netzteil Modellnummer: RKGSDC2700500 Eingang: 100 – 240 V ~ 50 / 60 Hz Ausgang: 27 V DC, 500 mA Schutzklasse: II Entsorgung Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoff sammlung zuführen. Der Akku ist vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entspre- chenden Sammelstellen abgegeben werden. Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE). Dieses Gerät nicht als normalen Hausmüll, son- dern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb entsorgen. Alle Rechte vorbehalten. 04074_DE-EN-FR-NL_A5_V1.indb 1204074_DE-EN-FR-NL_A5_V1.indb 12 20.02.2020 11:16:2820.02.2020 11:16:2813 EN Contents Items Supplied______________________________________________________14 Device Overview ____________________________________________________14 Intended Use _______________________________________________________15 Safety Notices ______________________________________________________16 Before Initial Use ____________________________________________________18 Charging Up the Battery ______________________________________________18 Attaching the Wall Bracket ____________________________________________19 Acc esso rie s ________________________________________________________19 Ass embly _________________________________________________________ 20 Touch Display _____________________________________________________ 20 Use ______________________________________________________________21 Cleaning and Storage ________________________________________________21 Tro ubles hootin g ____________________________________________________ 23 Technical Data ____________________________________________________ 24 Disposal__________________________________________________________ 24 Explanation of the Symbols Danger symbols: These sym- bols indicate dangers of injury. Read through the associated safety notices carefully and follow them. Supplementary information Protection class II Only use indoors! Symbol for direct current Polarity of the barrel connector
