GEBRUIKSAANWIJZING GUR1400X Scancool

3.1 Algemene kenmerken 58

1. INSTRUCTIES VOOR GEBRUIK EN ONDERHOUD 59

4.1 Verwijdering van verpakkingen 59
4.2 Positionering en nivellering 59
4.3 Reiniging 59
4.4 Elektrische aansluiting 60
4.5 Waterafvoeraansluiting 60
4.6 Recyclage 60

1. INSTRUCTIES VOOR GEBRUIK EN ONDERHOUD 61

5.1 Bediening 61

5.1.1 Symbolen van het bedieningspaneel 61
5.1.2 De machine inschakelen 61
5.1.3 Prestaties van de machine 61
5.1.4 Schakel de machine uit 62

5.2 Handige tips 62

5.2.1 Onderhoud 62
5.2.2 Lange buitengebruikstelling 62

1. FOUTEN, ALARMEN EN STORINGEN 63
2. RECYCLAGE VAN HET PRODUCT 63

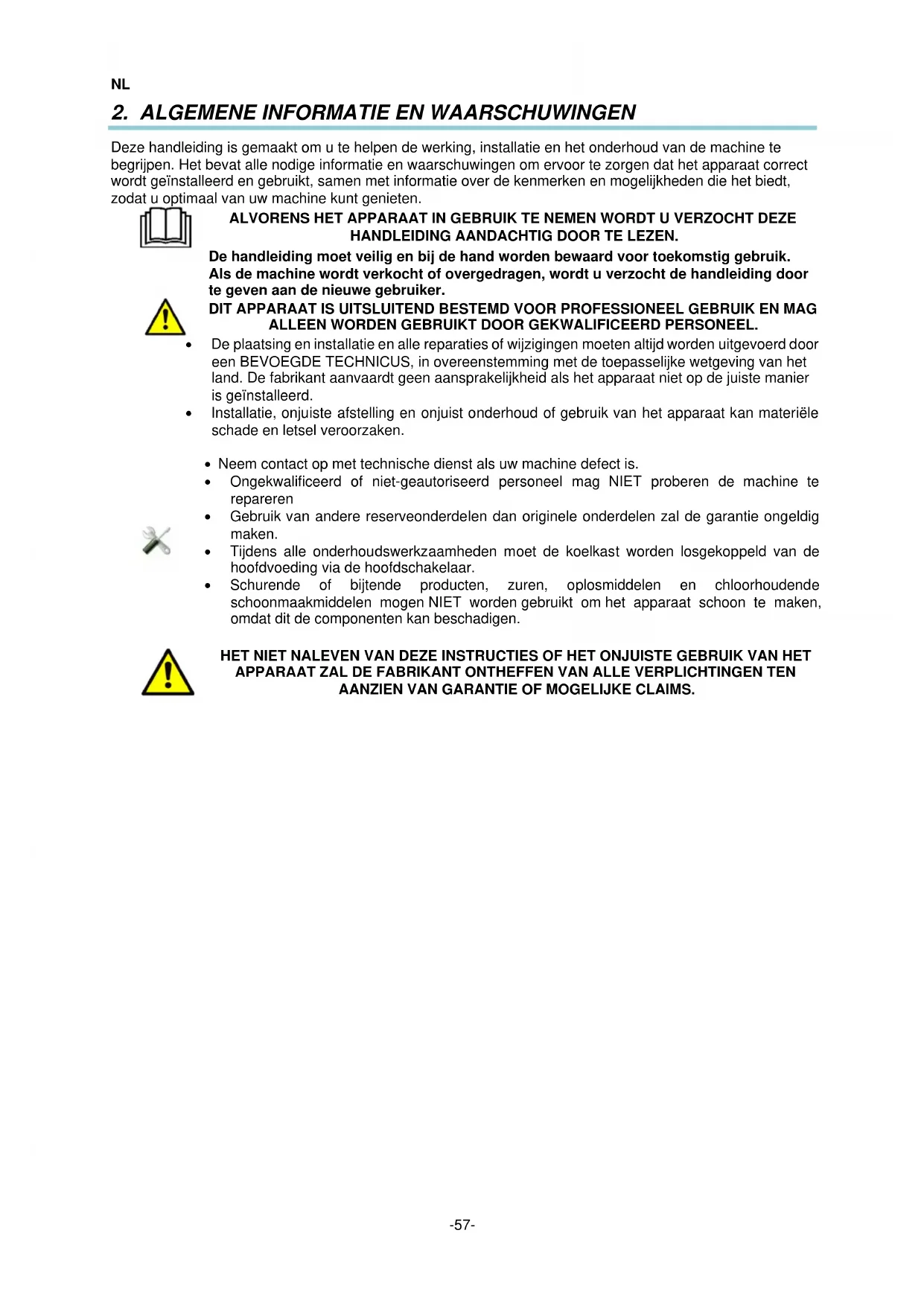

Deze handleiding is gemaaakt om u te helpen de werkung, installment en het onderhoud van de machine te begrijpen. Het bevat alle nodige informatie en waarschuwingen om ervoor te zorgen dat het apparaat correct worden geinstalleerd en gebruikt, samen met informatie over de kenmerken en möglichkheden die het biedt, zodat u optimaal van uw machine kunt genieten.

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN WORDT U VERZOCHT DEZE HANDLEIDING AANDACHTIG DOOR TE LEZEN.

De handleiding moet veilig en bij de hand worden bewaard voor toekomstig gebruik. Als de machine worden verkocht of overgedragen, worden u verzocht de handleiding door te gehen aan de neue gebruiker.

DIT APPARAAT IS UITSLUITEND BESTEMD VOOR PROFESSIONEEL GEBRUIK EN MAG ALLEEN WORDEN GEBRUIKT DOOR GEKWALIFICEERD PERSONEEL.

Deplaatsing en installatione en alle reparations of wijzigingen要去en altijd worden uitgevoerd door een BEVOEGDE TECHNICUS, in overeenstemming met de toepasselijkke wetgeving van het land. De fabrikant aanvaardt geen aansprakelijkkheid als het apparaat Niet op de juiste manier is geinstalleerd.

• Installatie, onjuiste afstelling en onjuist onderhoud of gebruik van het apparaat kan materiele schade en letsel veroorzaken.

• Neem contact op met technische Dienst als uw machine defect is.

• Ongekwalificeerd of nicht-geautoriseerd personeel mag NIET proberen de machine te repareren
• Gebruik van andere reserveonderdelen dan originele onderdelen za de garantie ongelidig make.
• Tijdens alle onderhoudswerkzaamheden moet de koelkast worden losgekoppeld van de hoofdvoeding via de hoofdschakelaar.
  Schurende of bijtende producten, zuren, oplosmiddelen en chloorhoudende schoonmaakmiddelen mogen NIET worden gezruikt om het apparaat schoon te make, waar dat dit de componenten kan beschaden.

HET NIET NALEVEN VAN DEZE INSTRUCTIES OF HET ONJUISTE GEBRUIK VAN HET APPARAAT ZAL DE FABRIKANT ONTHEFFEN VAN ALLE VERPLICHTINGEN TEN AANZIEN VAN GARANTIE OF MOGELIJKE CLAIMS.

Alle apparaten haben een typeplaatje dat het identificiert en de technische kenmerken ervan aangeeft; het bevindt zich aan een van de zijden van de machine.

Verwijder het typeplaatje Niet van het apparaat.

Korte inleiding over hetplaatje dat is aangebracht op de machine. Voor externe tafels zich de velden voor koelmiddel, belasting of stroom Niet ingevuld, waar de installmentie Nietbekend is.

NUMMER	BESCHRIJVING
1	FABRIKANT
2	MODEL
3	SERIENUMMER
4	SPANNING
5	FREQUENTIE
6	STROOM
7	KOELVERMOGEN (W)
8	KLIMAATKLASSE (N = 4)
9	BEDRIJFSTEMPERATUUR
10	GASTYPE
11	GAS (gr)
12	RELEVANTE NORM

Opmerking: Ditplaatje is een voorbeeld; in werkelijkheid kan het er iets anders uitzien.

Deze details要去en worden opgegeven wanner de technische Dienst worden gebeld.

3.1 Algemene kenmerken

Het aangekochtte apparaat is ontworpen om dranken en voedsel te bewaren.

We raden aan om geen warme levensmiddelen of containers, chemische, bijtende producten of medicijnen in de koeling teplaaten en verkeerd gebruik van het apparaat te voorkomen.Afhankelijk van de temperatuur waarop de machine functioneert, kan deze worden ingedeeld in de volgende families:

KOELER(+ 8 to -2°C)	Machines om vers of vooraf gekookt voedsel voor korteperiodes te bewaren. Ook gebruikt om drankjes te koelen
VISAFDELING(-6 to 2°C)	Om met ijs bedekte vis gedurende een korteperiode vers te houden.
VRIEZER(-18 tot -22 °C.)	Machines om voedsel voor lange periodes bevroren te houden.

De machine is getest als klimaatklasse 4 en is geschikt voor functioneren onder de volgende niveaus.

Omgevingsvoorwaarden	Limieten
Droogtemperatuur (°C)	+38 °C
Condensatietemperatuur	+54°C
Relatieve vochtigkeit (%)	60%

Raadpleeg afbeeldingen 1 tot 17 om de afmetingen van de machine en tabel 1 te bekijken voor de algemene kenmerken.

4. INSTRUCTIES VOOR GEBRUK EN ONDERHOUD

Deplaatsing en installmentie en alle reparations of wijzigingen moeten algtd worden uitgevoerd door een BEVOEGDE TECHNICUS, in overeenstemming met de toepasselijkke wetgeving van het land

Installatie, onjuiste afstelling en onjuist onderhoud of gebruik van het apparaat kan materiaële schade en letsel veroorzaken.

4.1 Verwijdering van verpakkingen

Verwijder de verpakking van de machine en controller of er schade is ontstaanijdens het transport. Neem direct contact op met de leverancier en het transportbedrijf als er schade worden geconstasteerd. Gebruik de machine in geval van twijfel pas als het probleem is verholpen.

Verpakkingen (plastic, geëxpandeerd polyurethaan, nietjes, enz ...)mightniet binnen het bereik van kinderen worden achtergelaten, ze vormen een potentieel gevaar.

De machine要去 een vorkhefttruck of een soortgelijk apparaat worden verplaatst om schade aan de structuur te voorkomen. Transporteer de machine waar de installmentatie en verwijder verrolgens de verpakking.

Al het verpakkingsmaterial kan worden gerecycled. Gooi het verpakkingsmaterial op de juiste wijze weg.

4.2 Positionering en nivellering

Zorg ervoor dat deplaats waar de machine worden opgeslagen, vrij en schoon is, zodat de ventilator geen stof uit de directe omgeving absorbeert, waardoor de condensor kan worden geblokkeerd en de officiertie van de machine vermindert.

Verwijder de pallet voorzichtig en vermijd krassen op de machine. Zet de machine waterpas met behulp van de stelvoetjes. Zodra de machine waterpas staat, verwijdert u de beschemende folie met behulp van een Niet scherp mes om krassen in het roestvrij staal te voorkomen.

A: BEHUIZING VAN DE VOETEN

B: SCHROEFDRAAD:

Draai rechtsom om de machine te lately zakken.

Draai linksom om de machine omhoog te brengen.

In zijn definitieve positie moet de vitrine een vrij ruimte aan dechterzijde hebben van 50mm van de muur staan, 30mm aan de zijkant en 500mm aan de boenzijde

Als de machine is uitergerust met zwenkwieien moet u ervoor zorgen dat de vloer helemaal vlak is. Zorg er bij de inbedrijfstelling voor dat er geen warmtebron in de buurt is. Voor een optimale werkung van het apparatusaat is het van groot belang dat alle luchtinlaten, voor de ventilator in de tafel en die in de condensor, Niet verstopt+zijn. Installer de tafel Niet buitenshuis.

Steek geen voorwerpen in de ventilatorbescherming of in het gebied van de koelapparatuur.

4.3 Reiniging

De eerste reiniging moet worden uitgevoerd met water en een neutraal reinigingsmiddel. Na reinigen en drogen van de machine plaatst u de accessoires van uw voorkeur in de desbetreffende posities.

We raden aan om de buitenkant van het apparaat dagelijks te reinigen met een vochtige doek waar bij u de richting van de nerf van het roestvrij staal volgt. Schurende of chloorhoudende stoffen mooten Niet worden gebruikt.

Afspoelen met schoon water, vermijd directe waterstralen.

4.4 Elektrische aansluiting

De elektrische aansluiting van het apparaat要去en alsijd door een GEAUTORISEERD TECHNICUS worden uitgevoerd.

Er要去 rekening worden gehonden met de wettelijke normen die in elk land van kracht zich met betrekking tot aansluiting op het elektriciteitsnet.

• Controller of de netspanning overeenkomt met de spanning die staat aangegeven op het typeplaatje.
• Het is van essentieel belang dat de elektrische installmentaar de tafel worden aangesloten een GEAARD STOPCONTACT heegt, naast de juiste bescherming met een thermische magnetschakelaar en een differentieel (wij adviseren 30 mA.)
• De dwarsdoorsnede van de voedingskabel moet geschikt+zijn voor de nominale stroom van de machine.

• De stekker要去 van het type Schuko zijn met aarding en aansluitingen van 4,8 mm (F-type). Voor uw verdigeid is het verboden om de stekker te verlungen. Optioneel kan de apparatuur worden geleverd met stekkers van het Britse type (H-type) of met Amerikaanse stekkers (type B)

• Als erijdens de installmentie fouten worden geconstasteerd, moet de leverancier hiervan onmiddelijk op de hoogte worden gesteld.

De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele persoonlijke of materièle schade aan de machine als gevolg van onjuiste installmentie ofiet-naleving van de specificaties van de fabrikant.

Het typeplaatje worden de elektrische specificaties van de machine weergegeven. Sectie 3. Er zijn uitvoeringen met 220V60Hz en 115v60Hz , die staan aangegeven op het typeplaatje.

4.5 Waterafvoeraansluting

In een visvitrine要去 de afvoerslang van de kast worden aangesloten op het waterafvoersystem. Zie afbeelding 1 tot 15 om de positie van de afvoer te bekijken.

4.6 Recyclage

De productverpakking bestaat UIT:

• Een houten pallet.
  Karton.
• Een band van polypropyleen.
  Geexpandeerd polyethyleen.

Alle verpakkingen rond de machine können worden gerecycled; correcte verwijdering van deze producten helpt het milieu te beschermen. Voor meer informatatie over het recyclen van deze producten neemt u contact op met het lokale kantoor van de desbeteffende instantie. Gooi al deze materialen weg in overeenstemming met de geldende wetgeving.

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN WORDT U VERZOCHT DEZE HANDLEIDING AANDACHTIG DOOR TE LEZEN.

HET APPARAAT IS UITSLUITEND BESTEMD VOOR PROFESSIONEEL GEBRUIK EN MAG ALLEEN WORDEN GEBRUIKT DOOR GEKWALIFICEERD PERSONEEL.

5.1 Bediening

Hieronder worden de stappen beschreiben die nodig zich om de werkking van uw machine te optimaliseren, samen met alle beschikbare opties.

5.1.1 Symbolen van het bedieningspaneel

Het bedieningspaneel heeft een aan/uit-schakelaar en eenthermostat. In afbeelding 18 en 19 kunt u ze in detail bekijken.

5.1.2 De machine inschakelen

• Nadat de machine is gereinigd, sluit u die aan op de energievoorziening en zet u de schakelaar op ON of op I. Het lampje van de schakelaar gaat AAN.
• Dethermostat geeft de temperatuur in de vitrine weer.
• Drie minutes na het inschakelen van de machine zal de led van de compressor permanent gaan branden, totdat de instelwaarde is bereikt. (Afb. 19)
  In vriesvitrines is de machine ingesteld om na twee uur na opstart te beginnen te ontdooien
• In het begin zal de weergegeven temperatuur die van de omgeving zich. Als de deuren gesloten zich, daalt de temperatuur na enigeijd tot de ingestelde temperatuur.
  In de vriesvitrines worden de machine ingesteld om twee uur na de opstart te beginnen te ontdooien.
  Aanbevolen wordt om de vitrine pas te laden, nadat de ingestelde temperatuur is bereikt.

5.1.3 Prestaties van de machine

Deze machine is ontworpen voor het optimaal bewaren van drank en voedsel. U dient waarvoor de volgende adviezen te volgen:

1) Om te zorgen voor een goede werkig moet u er geen warme producten in opslaan en geen dranken waarvan de houder Niet goed is gesloten.
2) Vermijd de opslag van chemische producten, bijtende stoffen of medicijnen.
3) Bescherm voedsel en geuren door een hermetische verpakking. Zorg dat product worden opgeslagen met een optimale luchtcirculatie.
4) Bewaar geen onbeschermd/onverpakt voedsel om roest in het apparaat te voorkomen.
5) Vermijd, voor zover möglichk, vaak openen van de deuren en LAST ze vooral Niet open staan.
6) Vul het apparaat Niet boven het gemarkeerdeiveau.

7) Kortstondige stroomonderbreking. Als de onderbreking Niet langer duurt dan 20 minuten, hoeft u geen voorzorgsmaatregelen te nemen, beperk het openen van de deuren tot een minimum om temperatuurverlies te voorkomen. Als de onderbreking更是 dan 20 minuten duurt, moet u controleren of het voedsel Niet de kritieke waarden overschrijdt, het geen wijzigingen heeft ondergaan en voorkomen dat de deuren worden geopend.

Maximale temperaturen zodate de kwaliteit van de voedingsmiddelen Niet achechteruit gaat, zich als volgt

Type installment	Maximale temperatuur van het apparaat
Koeler	+10 °C
Vriezer	-15 °C

8) Het dooiwater worden via een pijp teruggebracht waar het verdampingsreservoir acheer de condensor, waar het water worden verdampt door de warmte van de condensor.

NL

Voorzorgsmaatregelen:

1) Stabilititeit is gegarandeerd, zichs met open deuren, maar het is verboden om erop te gaan staan.
2) Het worden afgeraden om interne roosters en plateaus vaneer dan 40kg te laden. De belasting moet gelijkmatig worden verdoeffel.
3) Het is volledig verboden om te gaan zitten op of over de laden te leunen.
4) In geval van een defect, is het Niet toegestaan op blote voeten, op een natte vloer of met natte handen in de buurt van de koelkast te komen.

5.1.4 Schakel de machine uit

Zet de schakelaar op UIT of in de O-stand om de machine uit te schakelen, het lampje gaat UIT.

5.2 Handige tips

Lees de onderstaande handige tips aandachtig door zodat u het meeste profijtuit uw machine kunt halen.

5.2.1 Onderhoud

Reinig de machine altejd op de juiste manier om de levensduur ervan te verlengen.

• Verwijder aan het einde van elke dag alle afval uit de machine. Voordat u de machine schoonmaakt, moet u de stekker uit het stopcontact halen en de schakelaar in de UIT- of O-stand zetten. De vitrines beschikken over een afvoer in de bodem van de gekoelde ruimte om het schoonmaken ervan te vergemakkelijken, evenals de eventuele afvoer van vloeistoffen uit voedsel. Tijdens het reinigen is het van essentieel belang om de aftapplug te verwijderen en schoon te makeen om verstopping door vaste deeltjes te voorkomen. Het voorkomt dat opgehoopte vloeistoffen stagneren. Gebruik geen schurende, bijtende of zure producten, chloorhoudende schoonmaakmiddelen, oplosmiddelen of benzinederivaten om de machine schoon te makeen.

• Gebruik geen water onder druk om het apparaat schoon te make.

• De condensor reinigen: Tijdens het reinigen要去 u ervoor zorgen de aluminium koelvinnen van de condensor Niet te buigen, waar dat dit zou beletten dat de lucht goed doorstroomt en er condensvorming opttreedt, waardoor er ernstige schade aan de apparatuur ontstaat en garantiereparaties+komen te verrallen.

• Controller of de deuren perfect sluiten.

• Neem de nodige voorzorgsmaatregelen voordat u het gebied van de condensatie-eenheid betreedt, sommige elementen hebben hove temperaturen en er bestaat een risico op brandwonden.

• Als u draden moet verrangen, gebruik dan geen draden met een Kleinere diameter.

• Het binnendeksel van de elektrische installmentie van het bedieningspaneel is belangrijk. Bij eventuele demontage moet u er bij het opnieuw monteren op letten dat dit net zo hermetisch sluit als voorheen.

• Laatients in de tweejaar onderhouduitvoerenaarbij het volgende dient te worden gecontroleerd:

O Controle van pakkingen.
O Controle van de situatie van de onderdelen.

• Als er draden beschadigd zijn,要去en deze worden verrangen door de fabrikant, door de klantenservice of door bevoegd personeel om schade aan apparatuur en letsel bij Personen te voorkomen.

5.2.2 Lange buitengebruikstelling

Als de machine voor langereijd buiten gebruik worden gesteld (vakantie, lijdelijke sluiting ...), houd dan het volgende in de gaten:

Reinig de apparatuur zorgvuldig.

Schakel de hoofdstroomtoevoer UIT.

6. FOUTEN, ALARMEN EN STORINGEN

De stappen die moeten worden gevolgd in het geval van een fout of een storing worden hieronder beschreiben. De möglichke oorzaken en möglichke oplossingen staan in de volgende tabel. Neem in geval van twijfel of wanner u het probleem Niet zich kunt oplossen, contact op met de technische Dienst.

Raak elektrische componenten nicht aan; ze können onder stroom staan en levensbedreigend zich.

STORING	MOGELIJKE OORZAAK	OPLOSSING
De machine werkt nicht	Er is geen stroomvoorziening.	Controler of de magnetothermieche stroomonderbroker is geactivateerd. Als hetlichtje in de schakelaar brandt, worden het apparaat van stroom voorzien.
Incorrectete temperatuur	Plaatsing van het apparaat	Controler of er geen warmtebron in de buurt is.
	Parameters van de thermostat	Controler of de thermostat in koelkasten is ingesteld op ongeveer 0 °C en in vriezers op -20 °C . Druk op de knop "set" om dit te controleren.
	Omgevingstempoatuur	Controler of de omgevingstemperatuur van de vriesvitrines Niet hoger is dan +32 °C en van de viskoelvitrines Niet hoger is dan +38 °C. Dat+zijn de gegardeerde maximale bedrijftstemporaturen.
	Sluiten van de deuren	Controler of de deuren correct sluiten
	Verdeling van de voedingsmiddelen in de machine	Controler of de voedingsmiddelen op de juiste manier in de vitrine� geplaatst, zonder de luchtventilatie te blokkeren en dat er voldoende vrij is verstreken, voordat deze in de vitrine� geplaatst.
	De condensor reinigen	Zorg er voor dat de condensor schoon is. Houd er rekening mee dat hoe schoner de koelkast is, des te meer energie er worden bespaard. De reinigingsfrequentie is afhankelijk van de omstandigheden op de locatie. Als de condensor vuil is, bel dan de klantenservice...
Vreemd of hard geluid	Onjuiste nvellingering en slechte sluiting van de deuren.	Controler of de vitrine waterpas staat en de deuren goed sluiten.
	Wrijving op locaties met bewegende delen	Controler of niets de bewegende delen van de koelkast raakt.

OPMERKING: Neem contact op met de technische Dienst als er een fouit optreedt, die Niet in de bovenstaande tabel vermeld staat. De fabrikant behoudt zich hetrecht voor om de technische kenmerken zonder voorafgaande waarschuwing te wijzigen.

De handleiding van het thermostat worden meegeleverd bij deze handleiding.

7. RECYCLAGE VAN HET PRODUCT

De Europese Richtlijn 2012/19 / EU met betrekking tot afgedankte elektrische en elektronische apparaten (AEEA) bepaalt dat huishoudelijkke apparaten nicht mogen worden weggegoid via de normale, stedelijkke afvalcyclus voor vaste stoffen. Apparatuur die wordt afgedankt,要去 apart worden ingezameld om de kosten van hergebruik en recycling van de materialen van de machine te optimaliseren en möglichke schade aan de atmosefer en de volksbezondheid te voorkomen. Op alle producten is het symbol van de doorgekruiste afvalbak geplaatst om de eigenaar te herinneren aan zijn verplichtingen met betrekking tot geschieren afvalinzameling. Voor meer informatie over het correct verwijdersen van huishoudelijkke apparaten要去 eigenaars contact opnemen met hun lokale autoriteiten of de leverancier van het apparaat.

FIN
