GEBRUIKSAANWIJZING RMA 448 VC STIHL

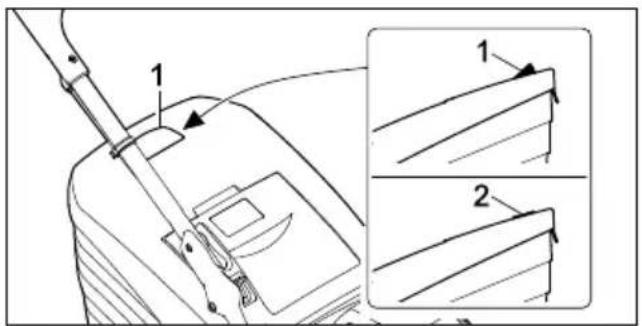

13.5 Grasfangkorb entleeren
1 Voorwoord....230
2 Informatie met betrekking tot deze handleiding.... 230
3 Overzicht....230
4 Veiligheidsinstructies.... 232
5 Grasmaaier bedrijfsklaar maken...... 238
6 Accu laden en leds....238
7 Grasmaaier in elkaar zetten....238
8 Grasmaaier voor de gebruiker instellen.. 239

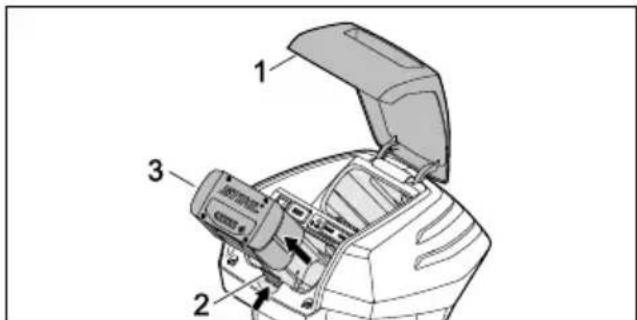

9 Accu aanbrengen en wegnemen...... 240

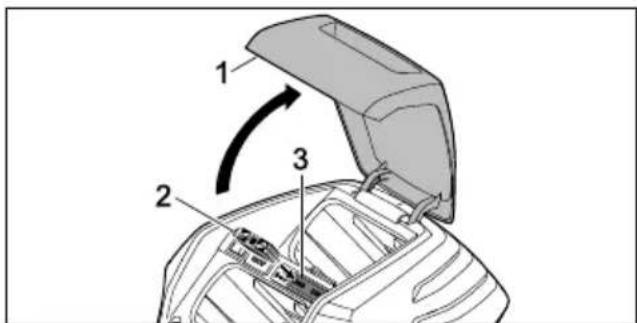

10 Veiligheidssleutel insteken en uittrekken 240
11 Grasmaaier inschakelen en uitschakelen..... 241
12 Grasmaaier en accu controleren....241
13 Met de grasmaaier werken.... 243
14 Na de werkzaamheden.... 244
15 Vervoeren.... 244
16 Opslaan....245
17 Reinigen....245
18 Onderhoud.... 245
19 Repareren.... 246
20 Storingen opheffen....246
21 Technische gegevens.... 248
22 Onderdelen en toebehoren.... 249
23 Milieuverantwoord afvoeren....250
24 EU-conformiteitsverklaring....250
Nederlands 1 Voorwoord
25 UKCA-conformiteitsverklaring....250
26 Veiligheidsinstructies voor grasmaaiers..251

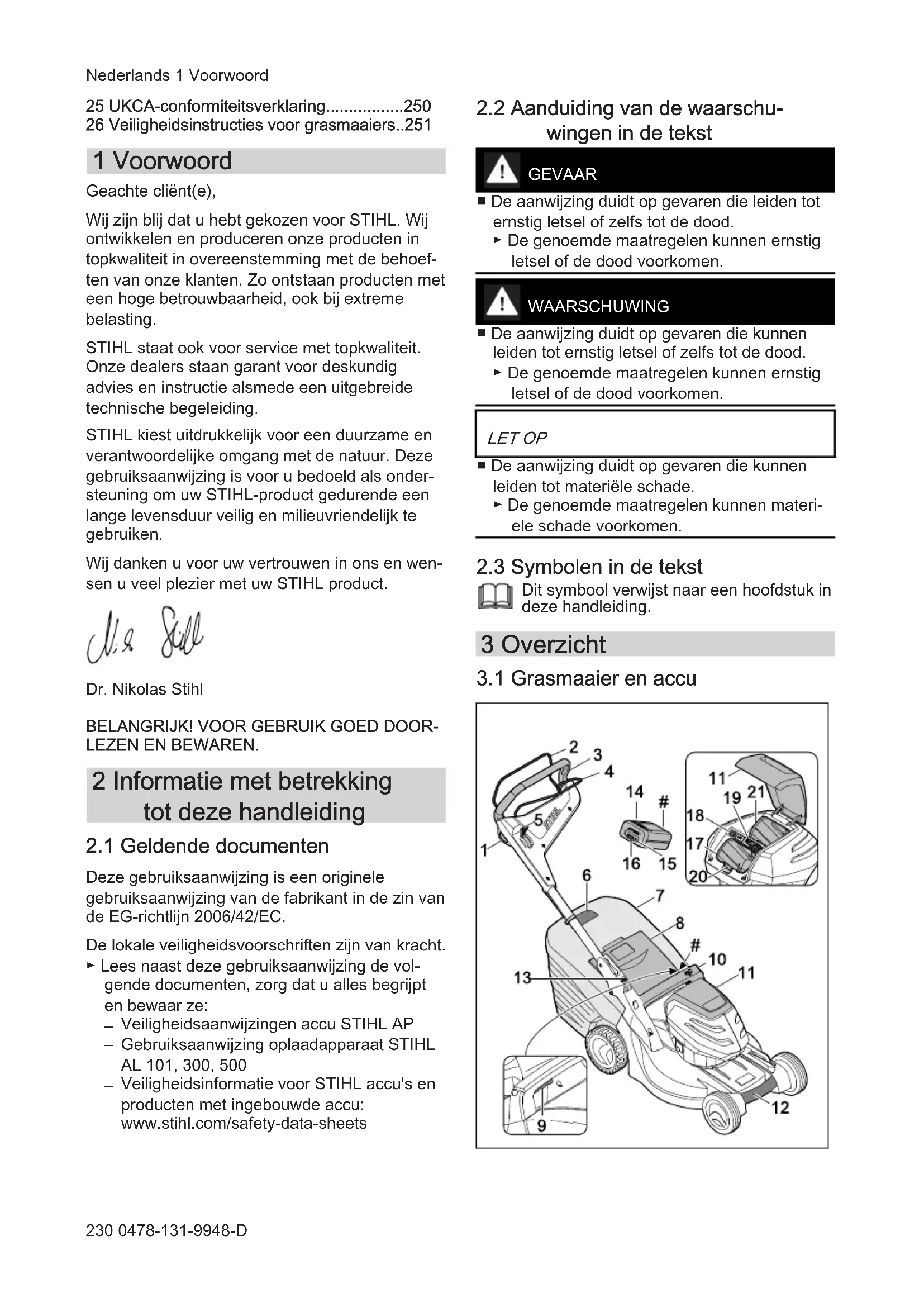

1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2.1 Geldende documenten
Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
De lokale veiligheidsvoorschriften zijn van kracht.
- Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze:
- Veiligheidsaanwijzingen accu STIHL AP
- Gebruiksaanwijzing oplaadapparaat STIHL AL 101, 300, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu- wingen in de tekst
GEVAAR
■ De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood.
▶ De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

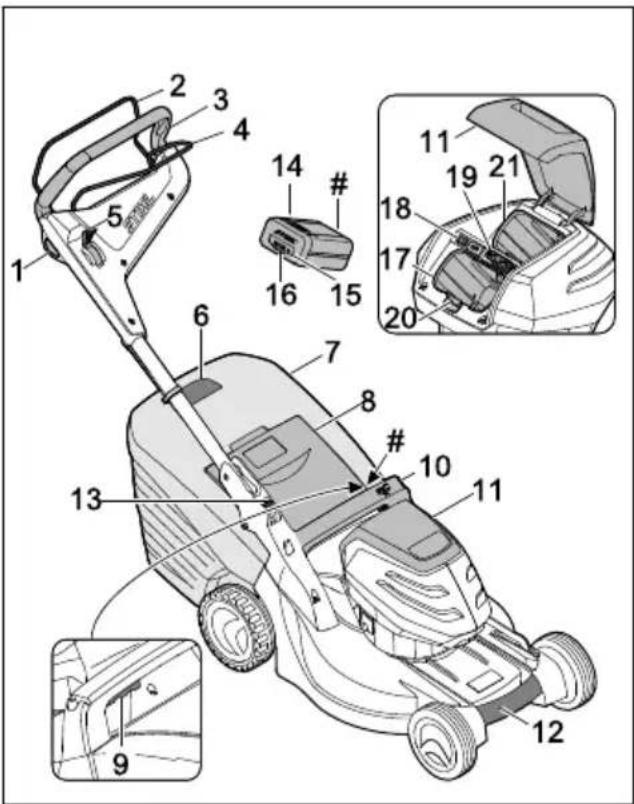

3.1 Grasmaaier en accu
3 Overzicht Nederlands
1 Blokkeerknop
De blokkeerknop schakelt samen met de schakelbeugel voor het maaiwerk de messen in en uit.
2 Schakelbeugel voor maaiwerk
De schakelbeugel voor maaiwerk schakelt samen met de blokkeerknop de messen in en uit.

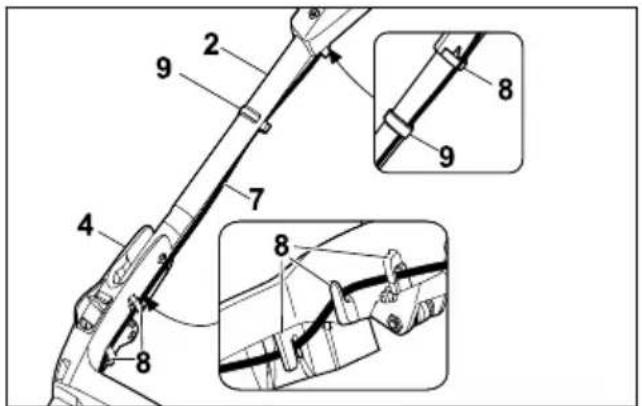

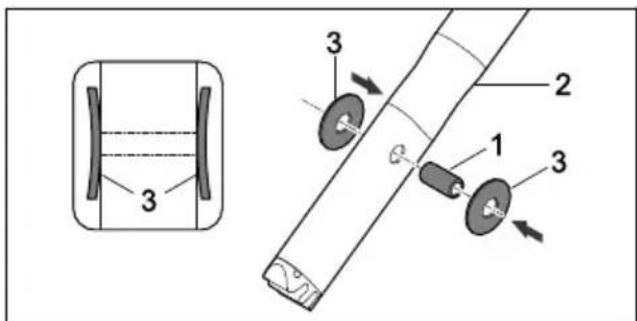

3 Duwstang
De duwstang dient voor het vasthouden, begeleiden en transporteren van de grasmaaier.

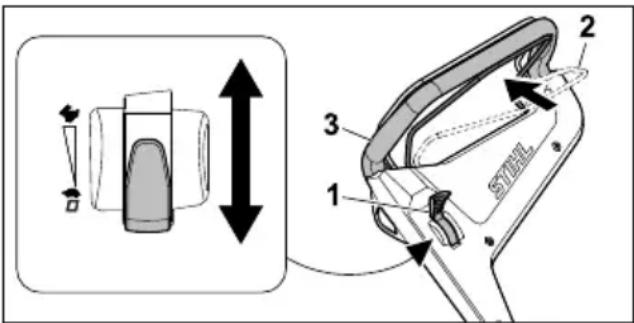

4 Schakelbeugel voor wielaandrijving
De schakelbeugel voor wielaandrijving schakelt de wielaandrijving in en uit.
5 Hendel
De hendel dient voor het instellen van de snelheid van de wielaandrijving.

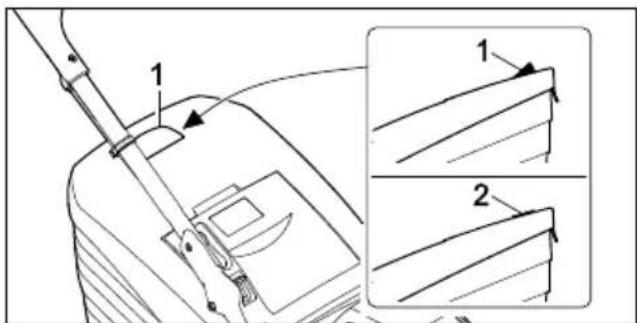

6 Inhoudsindicatie
De inhoudsindicatie toont hoe vol de grasopvangbox zit.

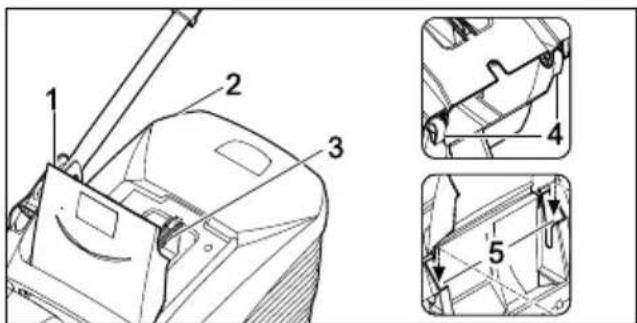

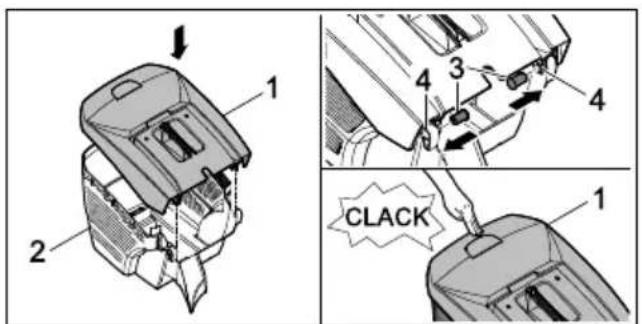

7 Grasopvangbox
De grasopvangbox vangt het gemaaide gras op.
8 Uitwerpklep
De uitwerpklep sluit het uitwerpkanaal af.

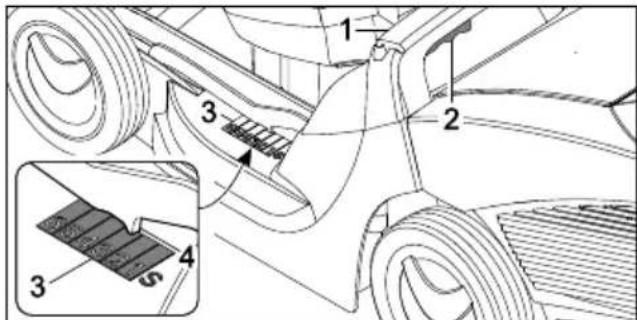

9 Hendel
De hendel dient voor het instellen van de snijhoogte.
10 Greep
De greep dient voor het vasthouden van de grasmaaier bij het instellen van de snijhoogte en voor het transporteren van de grasmaaier.

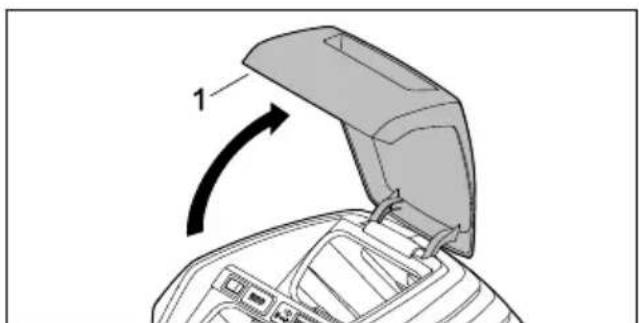

11 Klep
De klep dekt de accu en de veiligheidssleutel af.

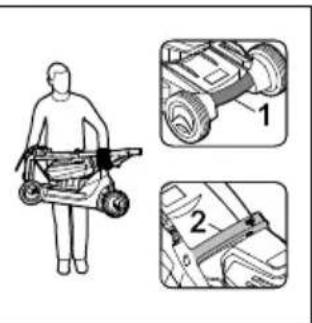

12 Transportgreep
De transportgreep dient voor het transporteren van de grasmaaier.

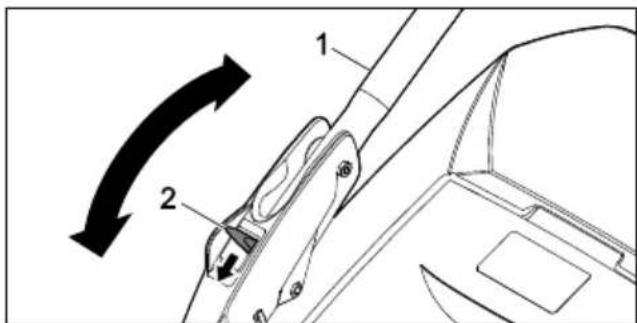

13 Hendel
De hendel dient voor het instellen en omklappen van de duwstang.
14 Accu
De accu voorziet de grasmaaier van energie.

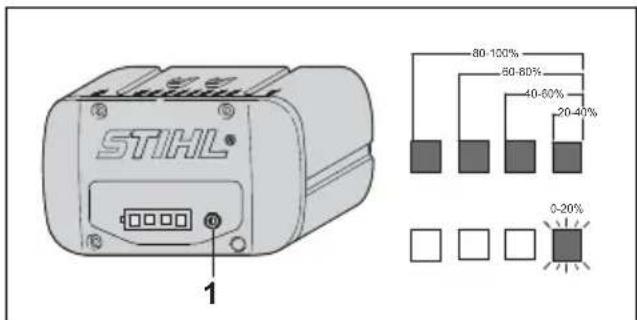

15 Drukknop
Met de drukknop worden de leds op de accu geactiveerd.
16 Leds
De leds geven de laadtoestand van de accu en storingen aan.
17 Accuhouder
De accuhouder biedt plaats aan de accu.

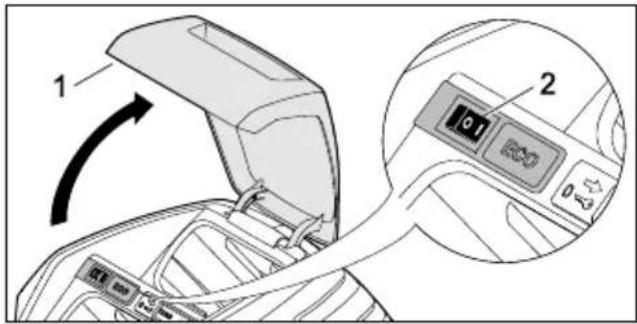

18 ECO-schakelaar
De ECO-schakelaar schakelt de ECO-modus in en uit.
19 Veiligheidssleutel
De veiligheidssleutel activeert de grasmaaier.
20 De blokkeerhendel houdt de accu in de accu-houder.
RMA 443.2 PV, RMA 448.2 PV:
21 Accuhouder
De accuhouder biedt plaats aan een tweede accu.
De transporthouder biedt plaats aan een reserveaccu.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen op de grasmaaier en de accu staan en betekenen het volgende:
Dit pictogram duidt de veiligheidssleutel aan.
Dit pictogram duidt de sleutelhouder aan.
Dit pictogram duidt de ECO-schakelaar aan.
Dit pictogram duidt de hendel voor het instellen van de snijhoogte aan.
Dit pictogram geeft het gewicht van de grasmaaier zonder accu aan.
4 leds knipperen rood. Er is sprake van een storing in de accu.
LWA Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten vergelijkbaar te maken.
De weergave naast het pictogram verwijst naar de energie-inhoud van de accu volgens de specificaties van de fabrikant. Het bij gebruik beschikbare vermogen ligt lager.
Nederlands 4 Veiligheidsinstructies
Gooi het product niet bij het huisvuil weg.
Schakel het mes in en uit.

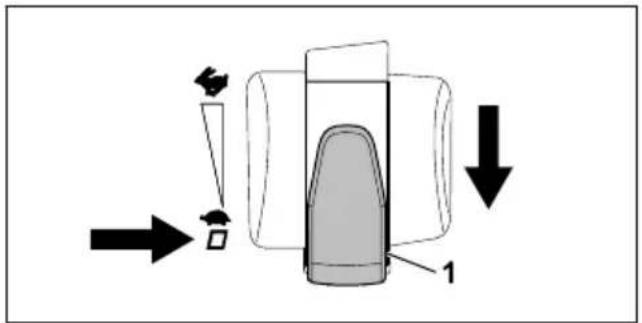

Rijsnelheid instellen.
De grasmaaier rijdt in deze stand met de hoogste snelheid.
De grasmaaier rijdt in deze stand met de laagste snelheid.
4 Veiligheidsinstructies
4.1 Waarschuwingspictogrammen
De waarschuwingspictogrammen op de grasmaaier of de accu betekenen het volgende:
Neem de veiligheidsinstructies en bij-
behorende maatregelen in acht.
Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.
Wees voorzichtig voor rondvliegende voorwerpen - houd afstand en houd anderen uit de buurt.
Raak het draaiende mes niet aan.
Neem de accu uit tijdens onderbrekingen van de werkzaamheden en tijdens transport, opslag, onderhoud en reparaties.
Neem de veiligheidssleutel uit tijdens onderbrekingen van de werkzaamheden en tijdens transport, opslag, onderhoud en reparaties.
Neem de veiligheidsafstand in acht.
Bescherm de accu tegen hitte en vuur.
Dompel de accu niet in vloeistoffen.
Houd het toegestane temperatuurbereik van de accu aan.
De grasmaaier STIHL RMA 443 VC,
RMA 443 PV, RMA 448 VC of RMA 448 PV is
bedoeld voor het maaien van droog gras.
De grasmaaier wordt door een accu STIHL AP van energie voorzien.
⚠ WAARSCHUWING
■ Accu's die niet door STIHL voor grasmaaiers zijn goedgekeurd, kunnen brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Gebruik grasmaaiers met een accu STIHL AP.
■ Als de grasmaaier of de accu niet volgens de regels wordt gebruikt, kunnen personen ernstig of dodelijk letsel oplopen en kan er materiele schade ontstaan.
- Gebruik de grasmaaier en de accu zoals in deze gebruiksaanwijzing wordt beschreven.
4.3 Vereisten aan de gebruiker
⚠ WAARSCHUWING
- Niet-geïnstrueerde gebruikers kunnen de gevaren van de grasmaaier en de accu niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen.
▶ Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem.
▶ Als de grasmaaier of de accu aan een andere persoon wordt doorgegeven: geef de gebruiksaanwijzing mee.
- Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier en de accu te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.
4 Veiligheidsinstructies Nederlands
- De gebruiker kan de gevaren van de grasmaaier en de accu herkennen en inschatten.
- De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiële schade.
- De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.
- De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor het eerst met de grasmaaier gaat werken.
- De gebruiker is niet onder invloed van alcohol, medicijnen of drugs.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens het werken kunnen er voorwerpen met grote snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.
- Draag een lange broek van stevig materiaal.
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.
■ Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.
■ Tijdens het reinigen, onderhoud uitvoeren of transporteren kan de gebruiker in contact komen met het mes. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van stevig materiaal.
■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
- Draag stevige, dichte schoenen met stroeve zool.
■ Tijdens het slijpen van messen kunnen deeltjes worden weggeslingerd. De gebruiker kan letsel oplopen.
▶ Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest volgens de norm EN 166 of volgens nationale
voorschriften en zijn met de bijbehorende aanduiding in de handel verkrijgbaar.
- Draag werkhandschoenen van stevig materiaal.
4.5 Werkgebied en -omgeving
4.5.1 Grasmaaier
⚠ WAARSCHUWING
■ Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de grasmaaier en omhoog geslingerde voorwerpen niet herkennen en niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Houd niet-betrokken personen, kinderen en dieren ver uit de buurt van het werkgebied.
▶ Houd veilig afstand tot voorwerpen.
- Laat de grasmaaier niet zonder toezicht staan.
- Zorg ervoor dat kinderen niet met de grasmaaier kunnen spelen.
■ Als er bij regen wordt gewerkt, kan de gebruiker uitglijden. De gebruiker kan ernstig of dodelijk letsel oplopen.
▶ Als het regent: niet werken.
■ De grasmaaier is niet tegen water beschermd. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan er kortsluiting optreden. De gebruiker kan letsel oplopen en de grasmaaier kan beschadigd raken.
- Werk niet in de regen of in een natte omgeving.
▶ Maai geen nat gras.
■ Elektrische onderdelen van de grasmaaier kunnen vonken veroorzaken. Vonken kunnen in een licht ontvlambare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een licht ontvlambare of explosieve omgeving.
4.5.2 Accu
⚠ WAARSCHUWING
- Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de accu niet herkennen en niet inschatten. Niet-betrokken personen, kinderen en dieren kunnen ernstig letsel oplopen.
- Houd niet-betrokken personen, kinderen en dieren ver uit de buurt.
▶ Laat de accu niet zonder toezicht staan.
Nederlands 4 Veiligheidsinstructies
- Zorg ervoor dat kinderen niet met de accu kunnen spelen.
■ De accu is niet tegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu in brand raken of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Bescherm de accu tegen hitte en vuur.
▶ Werp de accu niet in het vuur.
- De accu mag alleen bij temperaturen tussen - 10 °C en + 50 °C worden gebruikt en opgeslagen.
▶ Dompel de accu niet in vloeistoffen.
- Houd de accu uit de buurt van metalen voorwerpen.
- Zet de accu niet onder hoge druk.
- Zet de accu niet in de magnetron.
- Bescherm de accu tegen chemicaliën en zout.
4.6 Veilige staat
4.6.1 Grasmaaier
De grasmaaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
– De grasmaaier is onbeschadigd.
- De grasmaaier is schoon en droog.
- De bedieningsorganen werken en zijn niet gewijzigd.
- Het mes is correct gemonteerd.
- Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.
- De accessoires zijn correct gemonteerd.
⚠ WAARSCHUWING
In een niet veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
- Werk met een onbeschadigde grasmaaier.
- Als de grasmaaier vuil of nat is: reinig de grasmaaier en laat deze drogen.
- Breng geen wijzigingen aan de grasmaaier aan.
-
Als de bedieningsorganen niet werken: niet met de grasmaaier werken.
▶ Monteer originele STIHL accessoires voor deze grasmaaier.
-

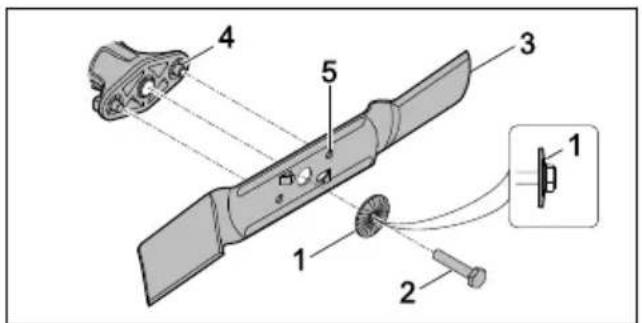

Monteer het mes zoals in deze gebruiksaanwijzing beschreven staat.
▶ Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het accessoire beschreven staat.
- Steek geen voorwerpen in de openingen van de grasmaaier.
▶ Verbind contacten van de sleutelhouder niet met metalen voorwerpen en maak geen kortsluiting.
▶ Vervang versleten of beschadigde waarschuwingsstickers.
▶ Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

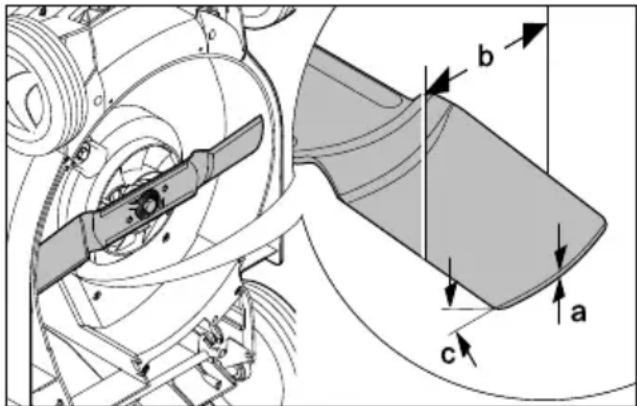

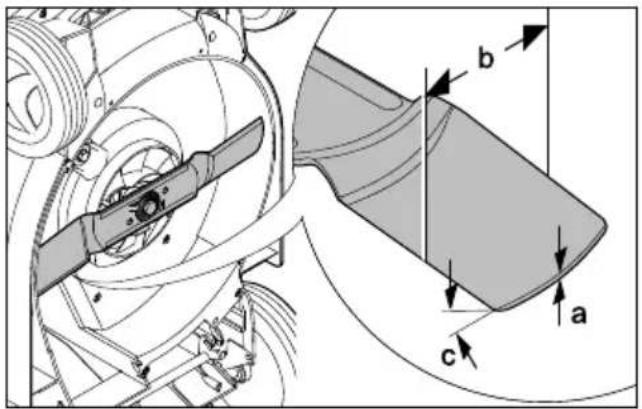

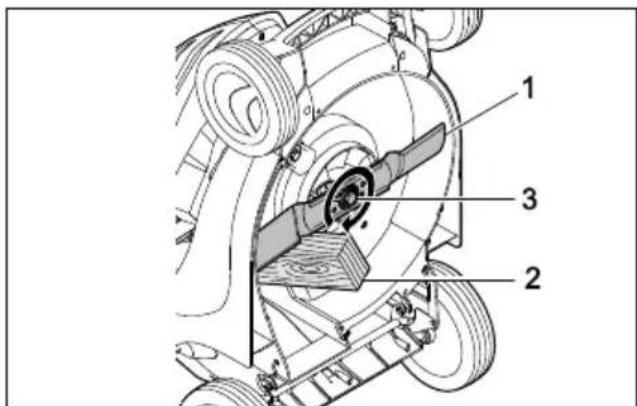

4.6.2 Mes
Het mes is veilig, als aan de volgende voorwaarden is voldaan:
- Het mes en de aanbouwdelen zijn onbeschadigd.
- Het mes is niet vervormd.
- Het mes is correct gemonteerd.
- Het mes is correct geslepen.
- Het mes heeft geen bramen.
- Het mes is correct gebalanceerd.
- De minimumdikte en de minimumbreedte van het mes zijn niet onderschreden, 21.2.
- De slijphoek is aangehouden, 21.2.
⚠ WAARSCHUWING
■ Als het mes niet in een veilige toestand verkeert, kunnen delen van het mes losraken en weggeslingerd worden. Personen kunnen ernstig letsel oplopen.
- Werk met een onbeschadigd mes en onbeschadigde aanbouwdelen.
▶ Monteer het mes op de juiste manier.
▶ Slijp het mes op de juiste manier.
- Als de minimumdikte of de minimumbreedte is onderschreden: vervang het mes.
- Laat messen door een STIHL vakhandelaar uitbalanceren.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.
4.6.3 Accu
De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
– De accu is onbeschadigd.
– De accu is schoon en droog.
- De accu werkt en is ongewijzigd
⚠ WAARSCHUWING
- In een niet-veilige toestand kan de accu niet meer veilig werken. Personen kunnen ernstig letsel oplopen.
4 Veiligheidsinstructies Nederlands
- Werk met een onbeschadigde en functionerende accu.
▶ Laad een beschadigde of defecte accu niet op.
- Als de accu vuil of nat is: reinig de accu en laat deze drogen.
▶ Wijzig de accu niet.
- Steek geen voorwerpen in de openingen van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en maak geen kortsluiting.
▶ Open de accu niet.
- Vervang versleten of beschadigde waarschuwingsstickers.
■ Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken.
▶ Vermijd contact met de vloeistof.
- Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
■ Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Als de accu vreemd ruikt of rookt: gebruik de accu niet en houd deze uit de buurt van brandbare stoffen.
- Als de accu brandt: probeer de accu met een brandblusser of water te blussen.
4.7 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Werk rustig en doordacht.
- Als de lichtomstandigheden en het zicht slecht zijn: niet met de grasmaaier werken.
▶ Bedien de grasmaaier alléén.
▶ Pas op voor obstakels.
▶ Kantel de grasmaaier niet.
- Werk rechtop staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
- Als op een helling wordt gemaaid: maai dwars op de helling.
- Werk niet op hellingen van meer dan 25° (46,6 %).
■ De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplopen.
▶ Raak het draaiende mes niet aan.
▶ Als het mes door een voorwerp geblokkeerd is: schakel de grasmaaier uit, trek de veiligheidssleutel los en neem de accu eruit. Verwijder pas hierna het voorwerp.
■ Als tijdens het werken zonder wielaandrijving wordt gewerkt, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Bedien de schakelbeugel voor wielaandrijving alleen wanneer de wielaandrijving moet worden ingeschakeld.
■ Als de grasmaaier anders gaat werken of zich ongewoon gedraagt, verkeert de grasmaaier mogelijk in een niet-veilige toestand. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- Beëindig de werkzaamheden, trek de veiligheidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar.
■ Tijdens het werken kunnen op de grasmaaier vibraties ontstaan.
▶ Draag handschoenen.
▶ Neem pauzes.
- Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.
■ Als het mes tijdens het werken op een vreemd voorwerp stuit, kan het mes of delen ervan beschadigd raken en met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Verwijder vreemde voorwerpen uit het werkgebied.
■ Wanneer de schakelbeugel voor maaiwerk wordt losgelaten, draait het mes nog korte tijd door. Personen kunnen ernstig letsel oplopen.
▶ Wacht totdat het mes niet meer draait.
■ Als het mes op een hard voorwerp stuit, kunnen vonken ontstaan. Vonken kunnen in een licht ontvlambare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een licht ontvlambare omgeving.
■ Als de grasmaaier op een hellend vlak wordt neergezet, kan deze onbedoeld naar beneden
Nederlands 4 Veiligheidsinstructies
rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Laat de grasmaaier alleen los, als deze op een horizontaal vlak staat en niet vanzelf kan wegrollen.
■ Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Bevestig geen voorwerpen aan de duwstang.
GEVAAR
■ Als in de buurt van onder spanning staande leidingen wordt gewerkt, kan het mes met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
- Werk niet in de buurt van onder spanning staande leidingen.
■ Als bij onweer wordt gewerkt, kan de gebruiker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplopen.
▶ Als het onweert: niet werken.
4.8 Vervoeren
4.8.1 Grasmaaier
⚠ WAARSCHUWING
- Bij het transport kan de grasmaaier omvallen of bewegen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Trek de veiligheidssleutel eruit.
- Zet de grasmaaier met spangordels, riemen of een net zodanig vast, dat deze niet kan omvallen en niet kan bewegen.
- Als tijdens het transport met uitgeschakelde wielaandrijving de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Trek de veiligheidssleutel eruit.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiele schade ontstaan.
▶ Een beschadigde accu niet vervoeren.
- De accu in een elektrisch niet geleidende verpakking vervoeren.
■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
▶ De accu in de verpakking zo verpakken dat deze niet kan bewegen.
▶ De verpakking zo zekeren, dat deze niet kan verschuiven.
4.9 Opslaan
4.9.1 Grasmaaier
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de grasmaaier niet herkennen en niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Trek de veiligheidssleutel eruit.
▶ Sla de grasmaaier buiten bereik van kinderen op.
■ De elektrische contacten op de grasmaaier en de metalen onderdelen kunnen door vocht gaan corroderen. De grasmaaier kan beschadigd raken.
▶ Trek de veiligheidssleutel eruit.
■ Als tijdens de opslag de veiligheidssleutel en de accu zijn ingestoken, kunnen het mes en de wielaandrijving onbedoeld worden inge-
4 Veiligheidsinstructies Nederlands
schakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Trek de veiligheidssleutel eruit.
■ Als de grasmaaier op een hellend vlak wordt opgeslagen, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Sla de grasmaaier uitsluitend op een vlakke ondergrond op.
4.9.2 Accu
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de accu niet herkennen en niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Sla de accu buiten bereik van kinderen op.
■ De accu is niet tegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu beschadigd raken.
▶ Sla de accu schoon en droog op.
▶ Sla de accu in een gesloten ruimte op.
▶ Sla de accu losgekoppeld van de grasmaaier en het oplaadapparaat op.
▶ Sla de accu in een elektrisch niet-geleidende verpakking op.
▶ De accu mag alleen bij temperaturen tussen - 10 °C en + 50 °C worden opgeslagen.
4.10 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
- Als tijdens reinigings-, onderhouds- of reparatiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Trek de veiligheidssleutel eruit.
■ Als tijdens reinigings-, onderhouds- en reparatiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Trek de veiligheidssleutel eruit.
■ Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen kunnen de grasmaaier, het mes en de accu beschadigd raken. Als de grasmaaier, het mes en de accu niet op de juiste manier worden gereinigd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig letsel oplopen.
▶ Reinig de grasmaaier, het mes en de accu zoals in deze gebruiksaanwijzing beschreven staat.
■ Als de grasmaaier, het mes of de accu niet op de juiste manier wordt onderhouden of gerepareerd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheids- voorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
▶ Voer niet zelf onderhoud of reparaties aan de grasmaaier of de accu uit.
▶ Als onderhoud of reparaties aan de grasmaaier of de accu moeten worden uitgevoerd: neem contact op met een STIHL vakhandelaar.
- Voer onderhoud aan het mes uit zoals in deze gebruiksaanwijzing beschreven staat.
■ Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van stevig materiaal.
■ Tijdens het slijpen kan het mes heet worden.
De gebruiker kan zich branden.
▶ Wacht totdat het mes is afgekoeld.
- Draag werkhandschoenen van stevig materiaal.
5 Grasmaaier bedrijfsklaar maken
5.1 Grasmaaier bedrijfsklaar maken
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
▶ Verwijder het verpakkingsmateriaal en de transportvergrendelingen van het apparaat.
- Controleer of de volgende onderdelen in een veilige toestand verkeren:
- Grasmaaier, 14.6.1.
- Messen, 14.6.2.
- Accu, 4.6.3.
- Controleer de accu, 📄 12.3.
▶ Laad de accu volledig, 6.1.
▶ Reinig de grasmaaier, 17.2.
▶ Controleer de messen, 12.2.
▶ Monteer de duwstang, 17.1.
- Klap de duwstang omhoog en stel deze af, 8.1.
- Als er wordt gemaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: haak de grasopvangbox vast, 17.2.2.
- Als er wordt gemaaid en het gemaaide gras aan de achterkant moet worden uitgeworpen: haak de grasopvangbox los, 7.2.3.
▶ Stel de snijhoogte in, 13.2.
- Controleer de bedieningsorganen, 2.1.
- Als de stappen niet kunnen worden uitgevoerd: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.
6 Accu laden en leds
6.1 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.
▶ De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500.
6.2 Laadtoestand weergeven
▶ Druk op de knop (1).
De leds branden ongeveer 5 seconden lang groen en geven de laadtoestand aan.
▶ Als de rechter led groen knippert: accu laden.
6.3 Leds op de accu
De leds kunnen de laadtoestand van de accu of storingen weergeven. De leds kunnen groen of rood branden of knipperen.
Als de leds groen branden of knipperen, wordt de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storingen verhelpen, 20.1.
Er is sprake van een storing in de grasmaaier of in de accu.
7 Grasmaaier in elkaar zet- ten

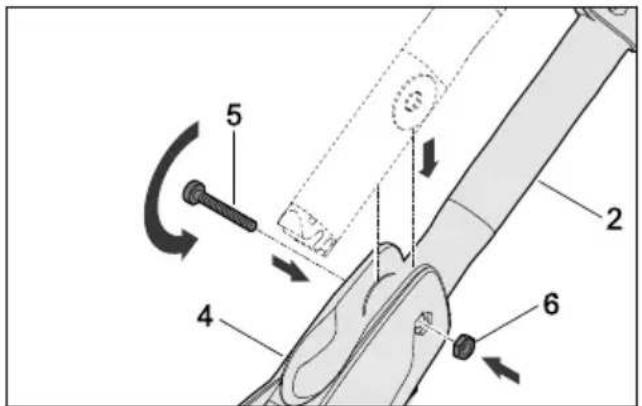

7.1 Duwstang monteren
schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Druk de huls (1) in de boringen van het bovenstuk van de duwstang (2).
▶ Steek de schotelveren (3) met de welving naar binnen over de huls (1).
- Leid het bovenstuk van de duwstang (2) in de duwstangconsole (4).
- Schuif de bout (5) door de boringen in de duwstangconsole(4) en de huls in het bovenstuk van de duwstang (2).
▶ Leg de moer (6) in de uitsparing in de duwstangconsole (4).
▶ Haal de bout (5) aan.
▶ Druk de kabel (7) in de houders (8).
- Bevestig de kabel (7) met de kabelclip (9) aan de duwstang.
De duwstang moet niet weer worden gedemon-
teerd.
7.2 Grasopvangbox in elkaar zetten, vasthaken en loshaken
7.2.1 Grasopvangbox in elkaar zetten
- Plaats het bovenste gedeelte van de grasopvangbox (1) op het onderste gedeelte van de grasopvangbox (2).
▶ Druk de pennen (3) van binnen door de openingen (4).
- Duw het bovenste gedeelte van de grasopvangbox (1) omlaag.
Het bovenste gedeelte van de grasopvangbox klikt hoorbaar vast.
7.2.2 Grasopvangbox vasthaken
▶ Grasmaaier uitschakelen
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Open de uitwerpklep (1) en houd deze vast.
- Pak de grasopvangbox (2) aan de greep (3) vast en haak deze met de haken (4) in de uit-sparingen (5) vast.
▶ Leg de uitwerpklep (1) op de grasopvangbox (2).
7.2.3 Grasopvangbox loshaken
▶ Schakel de grasmaaier uit.
- Plaats de grasmaaier op een vlakke ondergrond.
- Open de uitwerpklep en houd deze vast.
- Neem de grasopvangbox aan de greep naar boven weg.
▶ Sluit de uitwerpklep.
8 Grasmaaier voor de gebruiker instellen

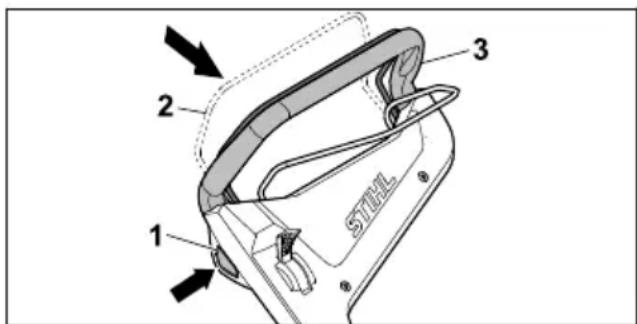

8.1 Duwstang instellen
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Plaats de grasmaaier op een vlakke ondergrond.
Nederlands 9 Accu aanbrengen en wegnemen
▶ Druk de hendel (2) omlaag en houd deze vast.
- Zet de duwstang (1) in de gewenste positie.
▶ Laat de hendel (2) los en let erop dat de duwstang weer volledig vastklikt.
8.2 Duwstang inklappen
De duwstang kan worden ingeklapt om ruimtebesparend te worden vervoerd of opgeslagen.
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Houder de hendel ingedrukt.
- Klap de duwstang naar voren.
9 Accu aanbrengen en weg- nemen

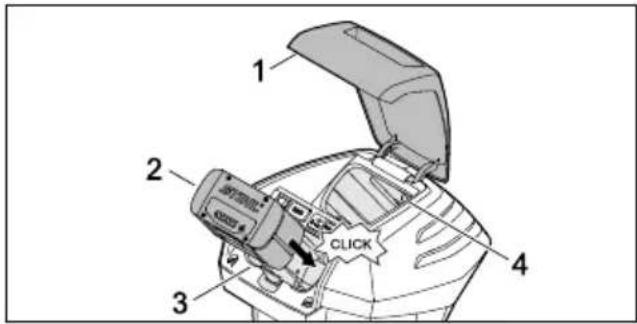

9.1 Accu plaatsen
RMA 443 PV en RMA 448 PV:
De grasmaaiers RMA 443 PV en RMA 448 PV kunnen met twee accu's worden gebruikt. Zodra de accu in de eerste accuhouder (3) leeg is, wordt automatisch overgeschakeld op de accu in de tweede accuhouder (4). Tijdens het werken moet in de eerste accuhouder (3) altijd een accu geplaatst zijn.
RMA 443 VC en RMA 448 VC:
De grasmaaiers RMA 443 VC en RMA 448 VC zijn uitgerust met één accuhouder (3) en een transporthouder (4). De grasmaaiers kunnen alleen met de accu in de accuhouder (3) worden gebruikt. In de transporthouder (4) kan een reserveaccu worden meegenomen.
- Open de klep (1) tot aan de aanslag en houd deze vast.
▶ Druk de accu (2) tot aan de aanslag in de accuhouder (3).
De accu (2) klikt met een klik vast en is vergrendeld.
- Als er een tweede accu moet worden meege-
nomen: plaats de accu in de accuhouder (3) of
de transporthouder (4).
De accu klikt met een klik vast en is vergren-
deld.
▶ Sluit de klep (1).
9.2 Accu uitnemen
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Open de klep (1) tot aan de aanslag en houd deze vast.
10 Veiligheidssleutel insteken en uittrekken
10.1 Veiligheidssleutel insteken
11 Grasmaaier inschakelen en uitschakelen Nederlands
- Open de klep (1) tot aan de aanslag en houd deze vast.
▶ Steek de veiligheidssleutel (2) in de sleutelhouder (3).
▶ Sluit de klep (1).
10.2 Veiligheidssleutel eruit trekken
- Open de klep tot aan de aanslag en houd deze vast.
▶ Trek de veiligheidssleutel eruit.
▶ Sluit de klep.
▶ Bewaar de veiligheidssleutel buiten het bereik van kinderen.
11 Grasmaaier inschakelen en uitschakelen
11.1 Mes inschakelen en uitschakelen
11.1.1 Mes inschakelen
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Druk met de rechterhand op de blokkeerknop (1) en houd deze ingedrukt.
- Trek de schakelbeugel voor het maaiwerk (2) met de linkerhand volledig in de richting van de duwstang (3) en houd deze zodanig dat de duim de duwstang (3) omsluit.
Het mes draait.
▶ Laat de blokkeerknop (1) los.
▶ Houd de duwstang (3) en de schakelbeugel voor het maaiwerk (2) met de rechterhand zodanig vast dat de duim de duwstang (3) omsluit.
11.1.2 Mes uitschakelen
▶ Laat de schakelbeugel voor maaiwerk los.
▶ Wacht totdat het mes niet meer draait.
- Als het mes doordraait: trek de veiligheids-sleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect.
11.2 Wielaandrijving inschakelen en uitschakelen
11.2.1 Wielaandrijving inschakelen
Met het hendel kan de telkens maximale rijsnelheid in 5 standen worden voorgekozen. Door de hendel in de richting te verschuiven wordt de maximale rijsnelheid verhoogd; in de richting wordt deze verlaagd. In stand is de wielaandrijving gedeactiveerd.
Met de schakelbeugel voor wielaandrijving kan de snelheid traploos van 2,0 km/h tot aan de vooraf gekozen maximumsnelheid worden geregeld. Hoe verder de schakelbeugel voor wielaandrijving in de richting van de duwstang wordt getrokken, des te hoger de snelheid, 21.1.
De ingestelde snelheid is van invloed op de acculooptijd. Hoe lager de snelheid, des te langer is de acculooptijd.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Mes inschakelen
- Zet de hendel (1) in de gewenste stand.
- Trek de schakelbeugel voor wielaandrijving (2) volledig in de richting van de duwstang (3) en houd deze zodanig dat de duim de duwstang (2) omsluit.
De grasmaaier zet zich in beweging.
11.2.2 Wielaandrijving uitschakelen
- Laat de schakelbeugel voor wielaandrijving los.
▶ Wacht totdat de grasmaaier stilstaat.
- Als de grasmaaier doorrijdt: trek de veiligheidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect.
12 Grasmaaier en accu con- troleren
12.1 Bedieningsorganen controleren
Blokkeerknop en schakelbeugel voor maaiwerk
▶ Trek de veiligheidssleutel eruit.
Nederlands 12 Grasmaaier en accu controleren
▶ Neem de accu eruit.
▶ Druk op de blokkeerknop en laat deze weer los.
- Trek de schakelbeugel voor maaiwerk volledig in de richting van de duwstang en laat deze weer los.
- Als de blokkeerknop of de schakelbeugel voor maaiwerk moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.
De blokkeerknop of de schakelbeugel voor maaiwerk is defect.
Schakelbeugel voor wielaandrijving
▶ Trek de veiligheidssleutel eruit.
▶ Neem de accu eruit.
- Trek de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en laat deze weer los.
- Als de schakelbeugel voor wielaandrijving moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.
De schakelbeugel voor wielaandrijving is defect.
Hendel
▶ Trek de veiligheidssleutel eruit.
▶ Neem de accu eruit.
- Zet de hendel op en vervolgens op .
- Als de hendel zeer makkelijk beweegt: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.
De hendel is defect.
Grasmaaier inschakelen
▶ Steek de veiligheidssleutel in.
▶ Plaats de accu.
- Druk met de rechterhand op de blokkeerknop en houd deze ingedrukt.
- Trek de schakelbeugel voor maaiwerk met de linkerhand volledig in de richting van de duwstang en houd deze zodanig dat de duim de duwstang omsluit.
Het mes draait.
▶ Als er 3 leds rood knipperen: trek de veiligheidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. Er is sprake van een storing in de grasmaaier.
▶ Laat de blokkeerknop en de schakelbeugel voor maaiwerk los.
Het mes draait na korte tijd niet meer.
▶ Als het mes doordraait: trek de veiligheids-sleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar.
Wielaandrijving inschakelen
▶ Steek de veiligheidssleutel in.
▶ Plaats de accu.
- Trek de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en houd deze zodanig dat de duim de duwstang omsluit.
De grasmaaier zet zich in beweging.
▶ Laat de schakelbeugel voor wielaandrijving los.
De grasmaaier blijft staan.
- Als de grasmaaier doorrijdt: neem de accu eruit en neem contact op met een STIHL vakhandelaar.
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Zet de grasmaaier rechtop, 17.1.
▶ Meet het volgende:
12.3 Accu controlleren/testen
▶ Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.
13 Met de grasmaaier werken Nederlands
13 Met de grasmaaier werken

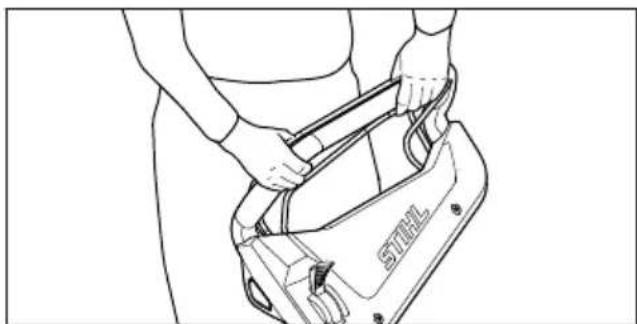

13.1 Grasmaaier vasthouden en leiden
- Houd de duwstang met beide handen zodanig vast dat de duimen de duwstang omsluiten.
13.2 Snijhoogte instellen
Er kunnen 6 snijhoogtes worden ingesteld:
- 25 mm = stand 1
- 30 mm = stand 2
- 40 mm = stand 3
- 50 mm = stand 4
- 60 mm = stand 5
- 75 mm = stand 6
De standen zijn op de grasmaaier aangegeven.
▶ Houd de grasmaaier aan de greep (1) vast.
▶ Druk de hendel (2) in en houd deze ingedrukt.
- Breng de grasmaaier door optillen en laten zakken in de gewenste positie.
De huidige snijhoogte kan op de aanduiding snijhoogte (3) met behulp van de markering (4) worden afgelezen.
▶ Laat de hendel (2) los.
De grasmaaier klikt vast.
13.3 ECO-modus inschakelen
Wanneer de ECO-modus is ingeschakeld, herkent de grasmaaier de actuele werkomstandigheden en stelt het bijpassende toerental van het mes automatisch in.
De looptijd van de accu kan daardoor worden verlengd.
- Open de klep (1) tot aan de aanslag en houd deze vast.
- Zet de ECO-schakelaar (2) in de positie I.
▶ Sluit de klep (1).

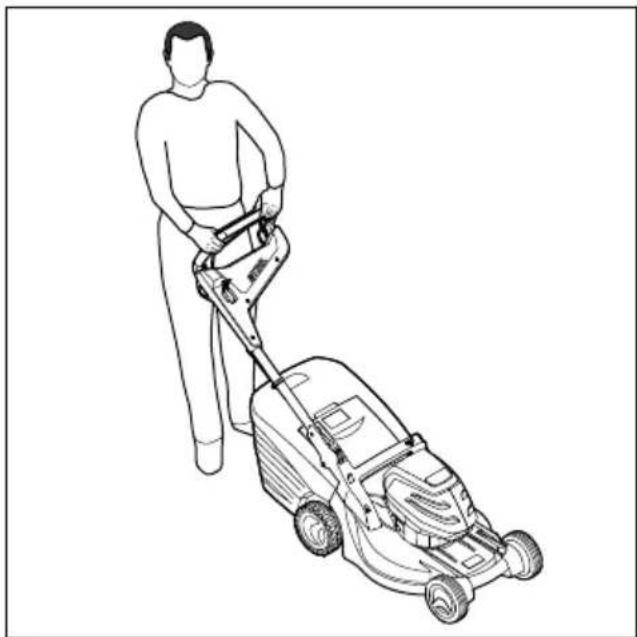

13.4 Maaien
- Als met ingeschakelde wielaandrijving wordt gewerkt: rijd de grasmaaier gecontroleerd vooruit.
▶ Als met uitgeschakelde wielaandrijving wordt gewerkt: Schuif de grasmaaier langzaam en gecontroleerd vooruit.
13.5 Grasopvangbox ledigen
De door het mes gecreëerde luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvangbox is gevuld, stopt de luchtstroom. Als de lucht-
Nederlands 14 Na de werkzaamheden
stroom te gering is, zakt de inhoudsindicatie (2) naar de rusttoestand terug. Dit is een indicatie dat de grasopvangbox moet worden geledigd.
Van een onbeperkte werking van de inhoudsindicatie is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, dicht of hoog gras, lage snijstanden, vuil en dergelijke kunnen de luchtstroom en de werking van de inhoudsindicatie negatief beïnvloeden.
- Als de inhoudsindicatie naar de rusttoestand terugvalt: Maak de grasopvangbox leeg.
▶ Schakel de grasmaaier uit.
- Zet de hendel voor het kiezen van de rijsnelheid (1) in de stand □
▶ Haak de grasopvangbox los.
▶ Open de sluitlip (1).
- Klap het bovenste gedeelte van de grasopvangbox (2) aan de greep (3) open en houd deze daar.
▶ Houd deze met de andere hand de onderste handgreep (4) vast.
▶ Maak de grasopvangbox leeg.
- Klap de grasopvangbox dicht.
▶ Haak de grasopvangbox vast.
14 Na de werkzaamheden
14.1 Na het werken
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Als de grasmaaier nat is: laat de grasmaaier drogen.
- Als de accu nat is: laat de accu drogen.
▶ Reinig de grasmaaier.
▶ Reinig de accu.
15 Vervoeren
15.1 Grasmaaier vervoeren
▶ Schakel de grasmaaier uit. Het mes mag niet draaien.
- Trek de veiligheidssleutel los en neem de accu eruit.
Grasmaaier schuiven
- Schuif de grasmaaier langzaam en gecontroleerd vooruit.
Grasmaaier dragen
- Draag werkhandschoenen van stevig materiaal.

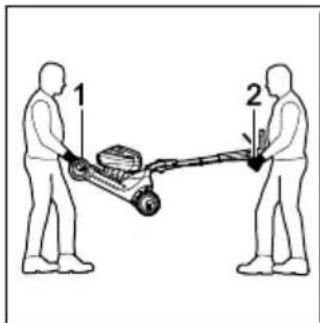

- Als de grasmaaier met twee personen wordt gedragen:
▶ Laat één persoon de grasmaaier met beide handen aan de transportgreep (1) vasthouden en een andere persoon met beide handen aan de duwstang (2).
- Til en draag de grasmaaier met twee personen.
- Als de grasmaaier door één persoon wordt gedragen:
▶ Klap de duwstang in.
▶ Houd de grasmaaier met de ene hand aan de transportgreep (1) vast en met de andere hand aan de greep (2).
- Til en draag de grasmaaier.
De grasmaaier in een voertuig transporteren
- Zet de grasmaaier rechtopstaand zodanig vast, dat de grasmaaier niet kan omvallen en niet kan bewegen.
15.2 Accu transporteren
- Schakel de grasmaaier uit en neem de accu eruit.
-
Controleer of de accu in een veilige toestand verkeert.
▶ Verpak de accu zodanig, dat aan de volgende voorwaarden is voldaan:
-
De verpakking is elektrisch niet-geleidend.
- De accu kan in de verpakking niet bewegen.
- Zet de verpakking zodanig vast, dat deze niet kan bewegen.
16 Opslaan Nederlands
De accu valt onder de eisen voor transport van gevaarlijke stoffen. De accu is als UN 3480 (lithium-ionaccu) geclassificeerd en is volgens UN-handboek Tests en criteria deel III, paragraaf 38.3 getest.
De transportvoorschriften staan op www.stihl.com/safety-data-sheets vermeld.
16 Opslaan
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
▶ Sla de grasmaaier zodanig op, dat aan de volgende voorwaarden is voldaan:
- De grasmaaier staat buiten het bereik van kinderen.
- De grasmaaier is schoon en droog.
- De grasmaaier kan niet omvallen.
- De grasmaaier kan niet wegrollen.
16.2 Accu opslaan
STIHL adviseert de accu met een laadtoestand tussen 40 % en 60 % (2 groen brandende leds) op te slaan.
▶ Sla de accu zodanig op, dat aan de volgende voorwaarden is voldaan:
- De accu bevindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu bevindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de grasmaaier en het oplaadapparaat.
- De accu bevindt zich in een elektrisch niet-
geleidende verpakking.
- De accu is opgeslagen bij een temperatuur tussen - 10 °C en + 50 °C.
17 Reinigen

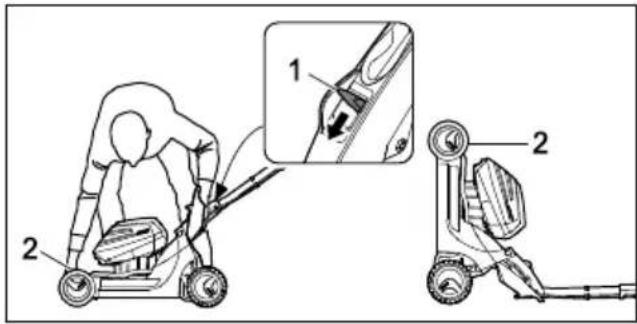

17.1 Grasmaaier rechtop zetten
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Plaats de grasmaaier op een vlakke ondergrond.
▶ Haak de grasopvangbox los.
- Zet de snijhoogte in de hoogste stand. 13.2
- Zet het bovenstuk van de duwstang in de laagste stand, 1.
▶ Druk met de linkerhand de hendel (1) naar beneden en houd deze vast.
▶ Houd met de rechterhand de grasmaaier aan de transportgreep (2) vast en zet deze naar achteren rechtop.
17.2 Grasmaaier reinigen
▶ Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
▶ Reinig de grasmaaier met een vochtige doek.
▶ Reinig het uitwerpkanaal met een zachte borstel of een vochtige doek.
- Verwijder vreemde voorwerpen uit de accuhouder en reinig de accuhouder met een vochtige doek.
▶ Reinig de elektrische contacten in de accuhouder met een kwast of een zachte borstel.
▶ Reinig de ventilatiesleuven met een kwast.
- Zet de grasmaaier rechtop.
▶ Reinig het gebied rondom het mes en het mes zelf met een houten stok, een zachte borstel of een vochtige doek.
17.3 Accu reinigen
▶ De accu met een vochtige doek reinigen.
18 Onderhoud
18.1 Mes demonteren en monteren

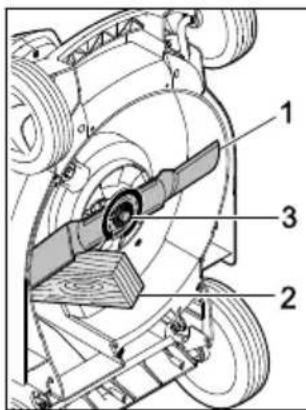

18.1.1 Mes demonteren
▶ Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
- Zet de grasmaaier rechtop.
▶ Blokkeer het mes (1) met een stuk hout (2).
Nederlands 19 Repareren
- Draai de bout (3) in de richting van de pijl eruit en neem deze met de ring (4) weg.
▶ Neem het mes (1) weg.
▶ Gooi de bout (3) en de ring (4) weg.
Gebruik voor de montage van het mes (1) een nieuwe bout en ring.
18.1.2 Mes monteren
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
▶ Zet de grasmaaier rechtop.
Leg de nieuwe ring (1) met de welving naar buiten op de nieuwe bout (2).
- Breng boutborgmiddel Loctite 243 op de schroefdraad van de bout (2) aan.
- Plaats het mes (3) zodanig, dat de verhogingen op het contactvlak (4) in de uitsparingen (5) grijpen.
▶ Draai de bout (2) samen met de ring (1) in.
▶ Blokkeer het mes (1) met een stuk hout (2).
▶ Haal de bout (3) met 65 Nm aan.
18.2 Mes slijpen en uitbalanceren
Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren.
STIHL raadt aan om het mes door een STIHL vakhandelaar te laten slijpen en uitbalanceren.
WAARSCHUWING
■ De snijkanten van het mes zijn scherp. De gebruiker kan zich snijden.
- Draag werkhandschoenen van stevig materiaal.
- Schakel de grasmaaier uit, trek de veiligheids-sleutel los en neem de accu eruit.
▶ Zet de grasmaaier rechtop.
▶ Demonteer het mes.
▶ Slijp het mes. Houd daarbij de slijphoek aan en koel het mes, 1.2.
Het mes mag tijdens het slijpen niet blauw verkleuren.
▶ Monteer het mes.
- Als er onduidelijkheid bestaat: contact opne-
men met een STIHL vakhandelaar.
19 Repareren
19.1 Grasmaaier en accu repareren
De gebruiker kan de grasmaaier, het mes en de accu niet zelf repareren.
- Als de grasmaaier of het mes beschadigd is: gebruik de grasmaaier of het mes niet en neem contact op met een STIHL vakhandelaar.
- Als de accu defect of beschadigd is: vervang de accu.
- Als de waarschuwingsstickers onleesbaar of beschadigd zijn: laat de waarschuwingsstickers door een STIHL vakhandelaar vervangen.
20 Storingen opheffen
20.1 Storingen van de grasmaaier of de accu verhelpen
| Storing Leds op de accu | Oorzaak Oplossing | |
| De grasmaaier gaat bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. |
| 1 led brandt | rood. | De accu is te warm of te koud. |
| Storing Leds op de accu | Oorzaak Oplossing | |
| 3 leds knippe- ren rood. | Er is sprake van een storing in de gras-maaier. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Reinig de elektrische contacten in de accuhouder.▸ Plaats de accu.▸ Schakel de grasmaaier in.▸ Als er nog steeds 3 leds rood knipperen: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. |
| 3 leds branden | De grasmaaier is te warm. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Laat de grasmaaier afkoelen. |
| 4 leds knippe- ren rood. | Er is sprake van een storing in de accu. | ▸ Neem de accu eruit en plaats deze weer terug.▸ Schakel de grasmaaier in.▸ Als er nog steeds 4 leds rood knipperen: gebruik de accu niet en neem contact op met een STIHL vakhandelaar. |
| De elektrische verbin- | ding tussen de gras-maaier en de accu is onderbroken. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Reinig de elektrische contacten in de accuhouder.▸ Steek de veiligheidssleutel in.▸ Plaats de accu. |
| De grasmaaier of de | accu is vochtig. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Reinig de grasmaaier.▸ Laat de grasmaaier of de accu drogen. |
| De weerstand op het | mes is te groot. | ▸ Stel een hogere snijhoogte in.▸ Schakel de grasmaaier in lager gras in. |
| Het gebied rondom | het mes is verstopt. | ▸ Reinig de grasmaaier. |
| De wielaandrij- ving werkt niet. | Er is sprake van een storing in de wie-laandrijving. | ▸ Neem contact op met een STIHL vak-handelaar. |
| De grasmaaierschakelt tijdens gebruik uit. | 3 leds branden rood. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Laat de grasmaaier afkoelen.▸ Reinig de grasmaaier.▸ Schakel de grasmaaier niet binnen korte tijd te vaak in.▸ Als met ingeschakelde wielaandrijving wordt gewerkt: schakel de wielaandrij- ving uit.▸ Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit.▸ Stel een hogere snijhoogte in.▸ Maai lager gras. |
| Het mes is geblok- | keerd. | ▸ Trek de veiligheidssleutel eruit.▸ Neem de accu eruit.▸ Reinig de grasmaaier. |
| Er is sprake van een | elektrische storing. | ▸ Neem de accu eruit en plaats deze weer terug.▸ Schakel de grasmaaier in. |
| De grasmaaier trilt tijdens gebruik sterk. | De bout op het mes zit los. | ▸ Haal de bout stevig aan. |
| Storing Leds op de accu | Oorzaak Oplossing | |
| Het mes is niet | correct gebalanceerd. | ► Slijp en balanceer het mes. |
| De bedrijfstijd van de gras-maaiier is te kort. | De accu is niet | volle-dig geladen. | ► Laad de accu volledig. |
| De levensduur van de | accu is overschreden. | ► Vervang de accu. |
| Het gebied rondom | het mes is verstopt. | ► Reinig de grasmaaier. |
| Het mes is stomp of | versleten. | ► Slijp en balanceer het mes. |
| De weerstand op het | mes is te groot. | ► Als met ingeschakelde wielaandrijving wordt gewerkt: schakel de wielaandrij-ving uit.► Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit.► Stel een hogere snijhoogte in.► Maai lager gras. |
| De accu klemt bij het plaatsen in de accuhouder. | De geleiders of | de elektrische contacten in de accuhouder zijn verontreinigd. | ► Reinig de grasmaaier. |
| Na het plaatsen van de accu in het oplaadappa-raat begint het opladen niet. | 1 led brandt rood. | De accu is te warm of te koud. | ► Laat de accu in het oplaadapparaat zit-ten.Het laden begint automatisch zodra het toegestane temperatuurbereik is bereikt. |
| Het gras is slecht gesneden of het gazon is geel. | Het mes is stomp of versleten. | ► Slijp en balanceer het mes. |
| De weerstand op het mes is te groot. | ► Als met ingeschakelde wielaandrijving wordt gewerkt: schakel de wielaandrij-ving uit.► Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit.► Stel een hogere snijhoogte in.► Maai lager gras. |
– Gewicht zonder accu:
– RMA 443.2 VC: 23,4 kg
- RMA 443.2 PV: 23,6 kg
- RMA 448.2 VC: 24,4 kg
- RMA 448.2 PV: 24,6 kg
- Maximumcapaciteit van de grasopvangbox: 55 l
- Snijbreedte:
- Minimale rijsnelheid: 2,0 km/h maximale rijsnelheid (afhankelijk van de gebruikte accu):
- met AP 200: 3,7 km/h
- met AP 300: 4,5 km/h
De looptijd staat op www.stihl.com/battery-life vermeld.
21.2 Mes
- Accutechnologie: lithium-ionen
- Spanning: 36 V
- Capaciteit in Ah: zie typeplaatje
- Aantal ampère-uren in Wh: zie typeplaatje
– Gewicht in kg: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C
21.4 Geluids- en vibratiewaarden
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 1,2 dB(A). De K-waarde voor de vibratiewaarde bedraagt 1,10 m/s².
– Geluidsdrukniveau L pA gemeten volgens EN 60335-2-77: 75 dB(A)
- Gegarandeerd geluidsniveau LWAd gemeten volgens 2000/14/EC / S.I. 2001/1701: 90 dB(A)
- Vibratiewaarde a_hv gemeten volgens EN 20643, EN 60335-2-77, duwstang: 2,20 m/s ^2
RMA 448.2 VC, RMA 448.2 PV
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsniveau bedraagt 1,2 dB(A). De K-waarde voor de vibratiewaarde bedraagt 0,9 m/s².
– Geluidsdrukniveau L pA gemeten volgens EN 60335-2-77: 80 dB(A)
- Gegarandeerd geluidsniveau L WAd gemeten volgens 2000/14/EC / S.I. 2001/1701: 94 dB(A)
- Vibratiewaarde a_hv gemeten volgens EN 20643, EN 60335-2-77, duwstang: 1,8 m/s ^2
De aangeven vibratiewaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende vibratiewaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven vibratiewaarden kunnen worden gebruikt voor een eerste inschatting van de vibratiebelasting. De daadwerkelijke vibratiebelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie over het voldoen aan de werkgeversrichtlijn Vibratie 2002/44/EC en S.I. 2005/1093 staat op www.stihl.com/vib vermeld.
21.5 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
22 Onderdelen en toebehoren
22.1 Onderdelen en toebehoren
STIHL
Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderde-
len en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
22.2 Belangrijke vervangingsonder- delen
- Mes RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
- Mes RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
- Mesbout: 9008 319 9028
- Ring: 0000 702 6600
23 Milieuverantwoord afvoeren
23.1 Verwijdering van afgedankte grasmaaiers
Informatie over de verwijdering is verkrijgbaar bij de plaatselijke overheid of bij een STIHL dealer.
Onjuiste verwijdering kan de gezondheid schaden en het milieu belasten.
- Breng de STIHL producten inclusief verpakking naar een geschikt inzamelpunt voor recycling overeenkomstig de plaatselijke voorschriften.
▶ Gooi ze niet bij het huisvuil weg.
24.1 Grasmaaier STIHL
RMA 443.2 VC,
RMA 443.2 PV,
RMA 448.2 VC, RMA 448.2 PV
STIHL Tirol GmbH
verklaart op eigen verantwoordelijkheid dat
- Type: accugrasmaaier
- Merk: STIHL
- Type: RMA 443.2 VC, RMA 443.2 PV, RMA 448.2 VC, RMA 448.2 PV
Snijbreedte:
– RMA 443.2 VC, RMA 443.2 PV: 41 cm
– RMA 448.2 VC, RMA 448.2 PV: 46 cm
Productiecode:
- RMA 443.2 VC, RMA 443.2 PV: 6338
– RMA 448.2 VC, RMA 448.2 PV: 6358
voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 60335-1, EN 60335-2-77, EN 55014-1 en EN 55014-2.
Bevoegde instantie:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, DE
Voor het bepalen van het gemeten en gegarandeerde geluidsniveau is gehandeld volgens richtlijn 2000/14/EC, bijlage VIII.
- Gemeten geluidsniveau RMA 443.2 VC, RMA 443.2 PV: 89,2 dB(A)
– Gegarandeerd geluidsniveau RMA 443.2 VC, RMA 443.2 PV: 90 dB(A)
- Gemeten geluidsniveau RMA 448.2 VC, RMA 448.2 PV: 93,2 dB(A)
– Gegarandeerd geluidsniveau RMA 448.2 VC, RMA 448.2 PV: 94 dB(A)
De technische documentatie is bewaard bij STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.
Langkampfen, 02/01/2020
STIHL Tirol GmbH
i.o.
Matthias Fleischer, Hoofd Onderzoek en Ontwik-
keling
i.o.
Sven Zimmermann, Hoofdafdelingschef Kwaliteit
25.1 Grasmaaier STIHL RMA 443.2 VC, RMA 448.2 VC
STIHL Tirol GmbH
verklaart op eigen verantwoordelijkheid dat
– Type: accugrasmaaier
- Merk: STIHL
- Type: RMA 443.2 VC, RMA 448.2 VC
Snijbreedte:
- RMA 443.2 VC: 41 cm
- RMA 448.2 VC: 46 cm
Productiecode:
- RMA 443.2 VC: 6338
- RMA 448.2 VC: 6358
De technische documentatie is bewaard bij STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.
Langkampfen, 02/11/2021
STIHL Tirol GmbH
i.o. W. Thicka
Matthias Fleischer, Hoofd Onderzoek en Ontwik-
keling
finmemann pm
i.o.
Sven Zimmermann, Hoofd Kwaliteit
26 Veiligheidsinstructies voor grasmaaiers
26.1 Inleiding
Dit hoofdstuk geeft de voorgeformuleerde, algemene veiligheidsinstructies weer uit de norm EN 60335-2-77, bijlage EE, voor elektrisch aangedreven grasmaaiers.
WAARSCHUWING
■ Lees alle veiligheidsinstructies, aanwijzingen, illustraties en technische gegevens waarvan de grasmaaier voorzien is. Het niet naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.
26.2 Training
a) Lees de gebruiksaanwijzing zorgvuldig door. Maak u vertrouwd met de verstelbare onderdelen en het juiste gebruik van de machine;
b) Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, nooit toe om de grasmaaier te gebruiken. De minimum-leeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen;
c) Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt zijn;
d) Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.
26.3 Voorbereidende maatregelen
a) Draag bij het gebruik van de machine altijd stevige schoenen en een lange broek.
Bedien de machine niet op blote voeten of op lichte sandalen. Draag geen loszittende kleding of kleding met loshangende riemen of banden.
b) Controleer het terrein waarop de machine wordt gebruikt en verwijder alle voorwerpen die door de machine kunnen worden opgepakt en weggeslingerd.
c) Inspecteer vóór het gebruik altijd visueel of de snijmessen, de bevestigingsbouten en de complete snijeenheid versleten of beschadigd zijn. Versleten of beschadigde snijmessen en bevestigingsbouten mogen ter voorkoming van onbalans alleen per set worden vervangen. Versleten of beschadigde waarschuwingsstickers moeten worden vervangen.
26.4 Gebruik
a) Maai alleen bij daglicht of bij goede kunstver- lichting.
b) Gebruik indien mogelijk het apparaat niet bij nat gras.
русский
c) Zorg altijd voor een goede stand op hellingen.
d) Beweeg de machine uitsluitend stapvoets.
e) Maai op hellingen altijd in dwarsrichting en nooit naar boven of beneden.
f) Wees bijzonder voorzichtig als u op een helling van richting verandert.
g) Maai niet op zeer steile hellingen.
h) Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.
i) Houd het/(de) snijmes(sen) vast als de grasmaaier bij het transport over andere ondergronden dan gras moet worden opgetild en als de grasmaaier van en naar het maaivlak wordt verplaatst.
j) Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of beschermroosters of zonder gemonteerde veiligheidsvoorzieningen, bijvoorbeeld botsplaten en/of grasopvanginrichtingen.
k) Start en bedien de startknop voorzichtig, volgens de aanwijzingen van de fabrikant. Houd uw voeten op voldoende afstand van het/(de) snijmes(sen).
I) Kantel de grasmaaier niet bij het starten van de motor, tenzij de grasmaaier bij het proces moet worden opgetild. Kantel in dit geval het apparaat slechts zo ver als absoluut noodzakelijk is en til alleen de kant op die van de gebruiker is afgewend.
m) Start de motor niet als u voor het uitwerpkanaal staat.
n) Houd handen of voeten nooit tegen of onder draaiende onderdelen. Blijf altijd uit de buurt van de uitwerpopening.
o) Een grasmaaier met draaiende motor mag nooit worden opgetild of gedragen.
p) Zet de motor uit en trek de startsleutel los. Controleer of alle bewegende delen volledig tot stilstand gekomen zijn:
- altijd wanneer u de grasmaaier verlaat;
- voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert;
- voordat u de grasmaaier controleert, reinigt of werkzaamheden aan de maaier uitvoert;
- wanneer een vreemd voorwerp geraakt is. Zoek naar beschadigingen aan de grasmaaier en voer de vereiste reparaties uit voordat u opnieuw start en met de grasmaaier gaat werken.
Als de grasmaaier ongebruikelijk sterk begint te trillen, moet deze onmiddellijk worden nagekeken.
- Zoek naar beschadigingen;
- Voer de vereiste reparaties van beschadigde onderdelen uit;
- Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald.
26.5 Onderhoud en opslag
a) Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald en dat het apparaat in een veilige bedrijfstoestand verkeert.
b) Controleer regelmatig of de grasopvangbox versleten is of niet goed meer werkt.
c) Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.
d) Let op dat bij machines met meerdere snijmessen het bewegen van één snijmes kan leiden tot het draaien van de overige snijmessen.
e) Het er bij het instellen van de machine op dat er geen vingers tussen bewegende snijmes- sen en stilstaande machineonderdelen terechtkomen.
f) Laat de motor afkoelen voordat u de machine wegzet.
g) Let er bij onderhoudswerkzaamheden aan de snijmessen op dat zelfs na het uitschakelen van de spanningsbron de snijmessen nog kunnen worden bewogen.
h) Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen. Gebruik uitsluitend originele reserveonderdelen en accessoires.
Содержание
