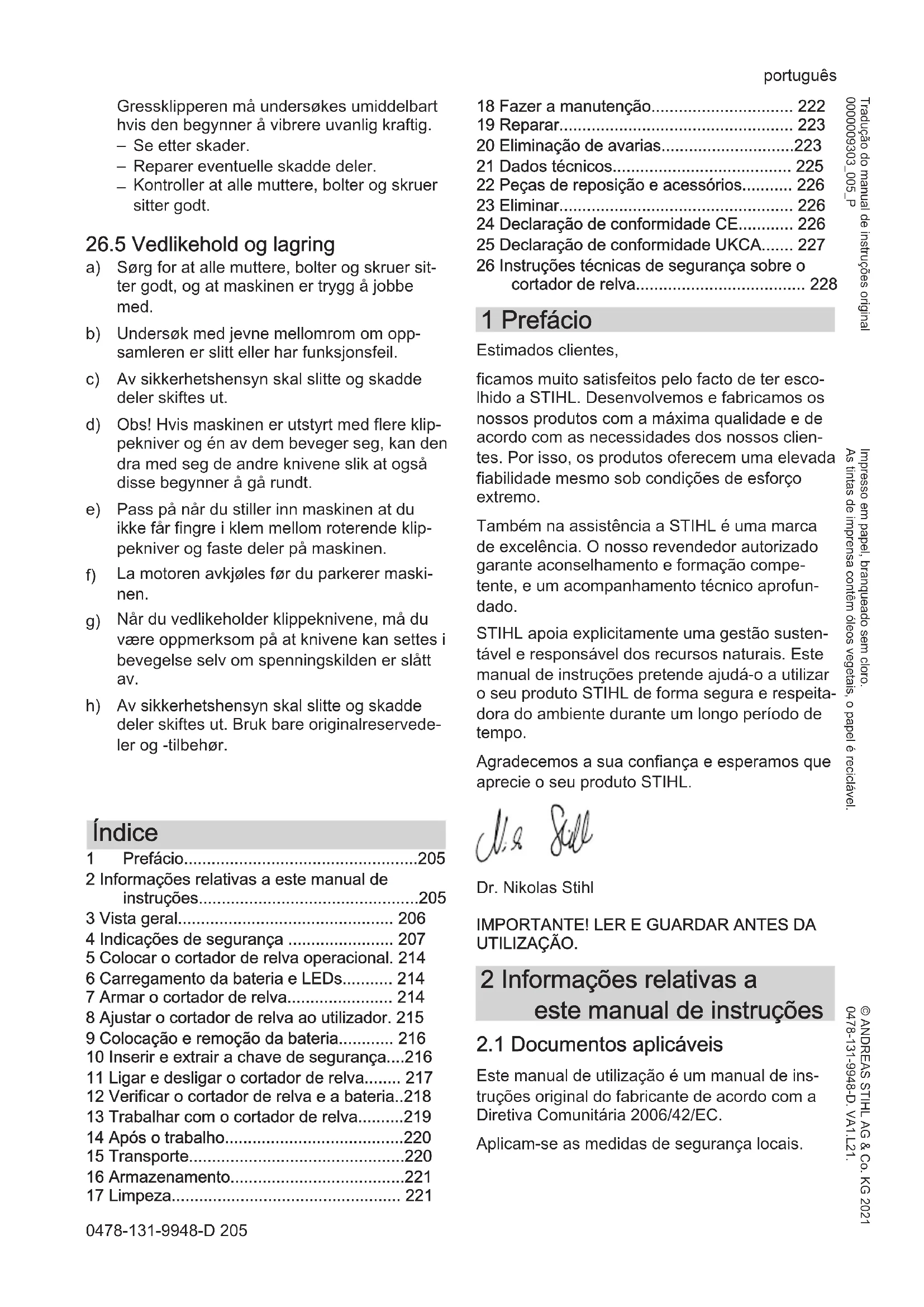

1 Prefácio....205
2 Informações relativas a este manual de instruções....205
3 Vista geral.... 206
4 Indicações de segurança 207
5 Colocar o cortador de relva operacional. 214
6 Carregamento da bateria e LEDs...... 214
7 Armar o cortador de relva.... 214
8 Ajustar o cortador de relva ao utilizador. 215
9 Colocação e remoção da bateria.... 216
10 Inserir e extrair a chave de segurança....216
11 Ligar e desligar o cortador de relva..... 217
12 Verificar o cortador de relva e a bateria..218
13 Trabalhar com o cortador de relva.....219
14 Após o trabalho....220
15 Transporte....220
16 Armazenamento....221
17 Limpeza.... 221
18 Fazer a manutenção.... 222
19 Reparar.... 223
20 Eliminação de avarias....223
21 Dados técnicos.... 225
22 Peças de reposição e acessórios...... 226
23 Eliminar.... 226
24 Declaração de conformidade CE...... 226
25 Declaração de conformidade UKCA..... 227
26 Instruções técnicas de segurança sobre o cortador de relva.... 228
1 Prefácio
Estimados clientes,
ficamos muito satisfeitos pelo facto de ter escolhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clientes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo.
Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação competente, e um acompanhamento técnico aprofundado.
STIHL apoia explicitamente uma gestão sustentável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeitadora do ambiente durante um longo período de tempo.
Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LER E GUARDAR ANTES DA UTILIZAÇÃO.
2.1 Documentos aplicáveis
Este manual de utilização é um manual de instruções original do fabricante de acordo com a Diretiva Comunitária 2006/42/EC.
Aplicam-se as medidas de segurança locais.
português 3 Vista geral
- Além do presente manual de utilização, leia, compreenda e guarde os seguintes documentos:
- Instruções de segurança da bateria STIHL AP
- Manual de utilização dos carregadores
STIHL AL 101, 300, 500
- Informações de segurança sobre baterias e produtos com bateria integrada STIHL: www.stihl.com/safety-data-sheets
2.2 Identificação das advertências no texto
PERIGRO
■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte.
As medidas mencionadas podem evitar ferimentos graves ou a morte.
ATENÇÃO
■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.
AVISO
■ A indicação chama a atenção para perigos que podem provocar danos materiais.
- As medidas mencionadas podem evitar danos materiais.
Este símbolo faz referência a um capítulo deste manual de instruções.
3 Vista geral
3.1 Cortador de relva e bateria
O botão de bloqueio liga e desliga as lâminas em conjunto com o arco de comando do mecanismo de corte.
2 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte liga e desliga as lâminas em conjunto com o botão de bloqueio.
3 Guiador
O guiador destina-se a segurar, conduzir e transportar o cortador de relva.
4 Arco de comando do mecanismo de translação
O arco de comando do mecanismo de translação liga e desliga o mecanismo de translação.
5 Alavanca
A alavanca destina-se a definir a velocidade do mecanismo de translação.
6 Indicador do nível
O indicador do nível mostra o enchimento da cesta de recolha de relva.
7 Cesta de recolha de relva
A cesta de recolha de relva recolhe a relva cortada.
8 Tampa de expulsão
A tampa de expulsão fecha o canal de expulsão.
9 Alavanca
A alavanca destina-se a definir a altura de corte.
10 Pega
A pega destina-se a segurar o cortador de relva ao definir a altura de corte e a transportar o cortador de relva.
11 Tampa
A tampa cobre a bateria e a chave de segurança.
12 Pega de transporte
A pega de transporte destina-se ao transporte do cortador de relva.
13 Alavanca
A alavanca destina-se a ajustar e a rebater o guiador.
14 Bateria
A bateria alimenta o cortador de relva com energia.
15 Botão de pressão
O botão de pressão ativa os LED da bateria.
16 LED
Os LED indicam o estado de carga da bateria e avarias.
17 Compartimento da bateria
O compartimento da bateria é o local em que a bateria é inserida.
18 Interruptor ECO
O interruptor ECO liga e desliga o modo ECO.
19 Chave de segurança
A chave de segurança ativa o cortador de relva.
20 A alavanca de bloqueio fixa a bateria no compartimento da bateria.
RMA 443.2 PV, RMA 448.2 PV:
21 Compartimento da bateria
O compartimento da bateria é o local em que é inserida uma segunda bateria.
O compartimento de transporte é o local em que é inserida uma bateria de substituição.
# Placa de identificação com número de máquina
3.2 Símbolos
Os símbolos podem estar presentes no cortador de relva e na bateria e têm o seguinte significado:
Este símbolo identifica a chave de segurança.
Este símbolo identifica o alojamento da chave.
Este símbolo identifica o interruptor ECO.
Este símbolo indica o peso do cortador de relva sem bateria.
1 LED acende-se a vermelho. A bateria está demasiado quente ou demasiado fria.
4 LED piscam a vermelho. Existe uma avaria na bateria.
Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as emissões de ruído de diferentes produtos comparáveis.
A indicação junto ao símbolo apresenta o conteúdo energético da bateria de acordo com a especificação do fabricante das células. O conteúdo energético disponível para aplicação é menor.
Não elimine o produto juntamente com o lixo doméstico.
Ligue e desligue a lâmina.
Ajustar a velocidade de marcha:
Nesta posição, o cortador de relva desloca-se com a máxima velocidade.
Nesta posição, o cortador de relva desloca-se com a mínima velocidade.
4 Indicações de segurança
4.1 Símbolos de aviso
Os símbolos de aviso presentes no cortador de relva ou na bateria têm o seguinte significado:
português 4 Indicações de segurança
Siga as instruções de segurança e as respetivas medidas.
Leia, compreenda e guarde o manual de utilização.
Cuidado com objetos projetados - mantenha a distância e terceiros afastados.
Não toque numa lâmina em rotação.
Remova a bateria durante as pausas de trabalho, o transporte, o armazenamento, a manutenção ou reparações.
Remova a chave de segurança durante as pausas de trabalho, o transporte, o armazenamento, a manutenção ou reparações.
Respeite a distância de segurança.
Proteja a bateria do calor e do fogo.
Não submerja a bateria em líquidos.
Respeite o intervalo de temperatura permitido da bateria.
4.2 Utilização recomendada
O cortador de relva STIHL RMA 443 VC, RMA 443 PV, RMA 448 VC ou RMA 448 PV destina-se ao corte de relva seca.
O cortador de relva recebe energia de uma bateria STIHL AP.
ATENÇÃO
- As baterias não autorizadas pela STIHL para o cortador de relva podem provocar incêndios e explosões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
▶ Utilize o cortador de relva com uma bateria STIHL AP.
- Caso o cortador de relva ou a bateria não sejam utilizados conforme recomendado, as
pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais.
▶ Utilize o cortador de relva e a bateria conforme descrito no presente manual de utilização.
4.3 Requisitos ao nível do utilizador
ATENÇÃO
- Os utilizadores que não tenham recebido formação podem não reconhecer ou avaliar devidamente os perigos do cortador de relva e da bateria. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais.
▶ Leia, compreenda e guarde o manual de utilização.
- Caso o cortador de relva ou a bateria seja entregue a outra pessoa: faça-o acompanhar do manual de utilização.
- Certifique-se de que o utilizador cumpre os seguintes requisitos:
- O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva ou a bateria. Caso o utilizador apresente capacidades físicas, sensoriais ou mentais limitadas para tal, o utilizador só poderá trabalhar com o aparelho sob supervisão ou de acordo com as indicações de uma pessoa responsável.
- O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cortador de relva e da bateria.
- O utilizador está ciente de que é o responsável por eventuais acidentes e danos.
- O utilizador é maior de idade ou o utilizador é devidamente formado numa atividade sob supervisão, de acordo com a regulamentação nacional.
- O utilizador deverá ter recebido formação ministrada por um distribuidor oficial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.
- O utilizador não pode estar sob a influência de álcool, medicamentos ou drogas.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
4 Indicações de segurança português
4.4 Vestuário e equipamento
ATENÇÃO
- Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.
- Use calças compridas de material resistente.
■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser nocivas para a saúde e provocar reações alérgicas.
- Caso sejam projetadas poeiras: use uma máscara de proteção contra poeiras.
- O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.
▶ Use vestuário justo.
- Retire cachecóis e objetos de adorno.
■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.
- Use luvas de proteção de material resistente.
- Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.
▶ Use calçado robusto e fechado com sola antiderrapante.
- Ao afiar a lâmina, podem ser projetadas partículas de materiais. O utilizador pode sofrer ferimentos.
▶ Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.
- Use luvas de proteção de material resistente.
4.5 Zona de trabalho e meio circundante
As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reconhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na atividade, crianças e animais podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Mantenha as pessoas que não estejam envolvidas na atividade, crianças e animais afastados da área de trabalho.
- Respeite a distância de segurança em relação a objetos.
- Não deixe o cortador de relva sem vigilância.
- Certifique-se de que as crianças não podem brincar com o cortador de relva.
■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.
▶ Se chover: não trabalhe.
- O cortador de relva não é resistente à água. Trabalhar à chuva ou em zonas molhadas pode provocar um choque elétrico. O utilizador pode ficar ferido e o cortador de relva pode ficar danificado.
- Não trabalhe à chuva nem em zonas molhadas.
▶ Não corte relva molhada.
- Os componentes elétricos do cortador de relva podem gerar faíscas. As faíscas podem provocar incêndios e explosões em ambientes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Não trabalhe em ambientes facilmente inflamáveis e explosivos.
4.5.2 Bateria
ATENÇÃO
As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reconhecer ou avaliar devidamente os perigos da bateria. As pessoas que não estejam envolvidas na atividade, crianças e animais podem sofrer ferimentos graves.
- Mantenha as pessoas que não estejam envolvidas na atividade, crianças e animais afastados.
- Não deixe a bateria sem vigilância.
- Certifique-se de que as crianças não podem brincar com a bateria.
- A bateria não está protegida contra todas as influências ambientais. Caso a bateria seja exposta a determinadas influências ambientais, pode pegar fogo ou explodir. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Proteja a bateria do calor e do fogo.
- Não atire a bateria para o fogo.
▶ Utilize e guarde a bateria apenas no intervalo de temperaturas entre - 10 °C e + 50 °C.
- Não mergulhe a bateria em líquidos.
- Mantenha a bateria distante de objetos metálicos.
- Não exponha a bateria a altas pressões.
- Não exponha a bateria a micro-ondas.
▶ Proteja a bateria de químicos e sais.
O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:
- O cortador de relva está intacto.
- O cortador de relva está limpo e seco.
- Os elementos de comando funcionam e estão inalterados.
- A lâmina está corretamente montada.
- Estão montados acessórios STIHL originais adequados para este cortador de relva.
- O acessório está corretamente montado.
ATENÇÃO
- Se os componentes não estiverem em condições de funcionamento seguro, poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.
4.6.2 Lâmina
A lâmina encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:
- A lâmina e os aparelhos acopláveis estão intactos.
- A lâmina não está deformada.
– A lâmina está corretamente montada.
- A lâmina está corretamente afiada.
– A lâmina está isenta de rebarbas.
- A lâmina está corretamente equilibrada.
- A espessura mínima e a largura mínima da lâmina não foram atingidas, 21.2.
– O ângulo de afiação é respeitado, 21.2.
ATENÇÃO
■ Se não estiverem em condições de funcionamento seguro, as peças da lâmina poderão soltar-se e ser projetadas. As pessoas podem ferir-se gravemente.
- Trabalhe com uma lâmina e aparelhos acopláveis intactos.
▶ Monte corretamente a lâmina.
- Afie corretamente a lâmina.
- Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina.
- Solicite o equilíbrio da lâmina a um distribuidor oficial STIHL.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
4.6.3 Bateria
A bateria encontra-se num estado seguro, se forem cumpridas as seguintes condições:
– A bateria está intacta.
– A bateria está limpa e seca.
– A bateria funciona e não foi modificada.
ATENÇÃO
■ Se não estiver num estado seguro, a bateria deixará de funcionar em segurança. As pessoas podem ferir-se gravemente.
- Trabalhe com uma bateria sem danos e funcional.
- Não carregue uma bateria danificada ou com defeito.
- Caso a bateria esteja suja ou molhada: limpe a bateria e deixe-a secar.
4 Indicações de segurança português
▶ Não modifique a bateria.
- Não insira objetos nas aberturas da bateria.
- Não faça a ligação nem estabeleça curto-circuito de contactos elétricos da bateria com objetos metálicos.
▶ Não abra a bateria.
- Substitua as placas informativas gastos ou danificadas.
■ Uma bateria danificada pode derramar líquido. Caso o líquido entre em contacto com a pele ou com os olhos, estes podem ficar irritados.
- Evite o contacto com o líquido.
- Caso haja contacto com a pele: lave as zonas afetadas abundantemente com água e sabão.
- Caso haja contacto com os olhos: lave os olhos abundantemente com água durante 15 minutos e procure um médico.
■ Uma bateria danificada pode ter um cheiro incomum, deitar fumo ou incendiar. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Caso a bateria tenha um cheiro incomum ou deite fumo: não utilize a bateria e mantenha-a longe de substâncias inflamáveis.
- Caso a bateria queime: tente apagar o fogo da bateria com um extintor ou água.
4.7 Trabalhos
ATENÇÃO
- Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tropeçar, cair e sofrer ferimentos graves.
- Trabalhar calma e refletidamente.
- Caso as condições de luminosidade e de visibilidade sejam más: não trabalhe com o cortador de relva.
▶ Utilize o cortador de relva isoladamente.
▶ Prestar atenção a obstáculos.
- Não incline o cortador de relva.
- Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio.
- Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho.
▶ Ao cortar a relva numa encosta: Corte a relva na transversal relativamente à encosta.
- Não trabalhe em encostas com uma inclinação superior a 25° (46,6%).
A lâmina em rotação poderá cortar o utilizador. O utilizador pode sofrer ferimentos graves.
- Não toque numa lâmina em rotação.
- Caso a lâmina esteja bloqueada por um objeto: Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. Remova o objeto apenas depois deste processo.
- Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.
- Caso o cortador de relva se altere ou se comporte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
- Dê o trabalho como terminado e extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
■ Poderão ser percetíveis vibrações no cortador de relva durante o trabalho.
▶ Use luvas.
▶ Faça pausas de trabalho.
- Caso existam indícios de problemas de circulação: consulte um médico.
- Caso a lâmina se depare com um objeto estranho durante o trabalho, esse mesmo objeto estranho ou partes do mesmo poderão ser danificados ou projetados a elevada velocidade. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Remova os objetos estranhos da área de trabalho.
■ Se soltar o arco de comando do mecanismo de corte, a lâmina continuará a rodar durante um curto período de tempo. As pessoas podem ferir-se gravemente.
- Aguarde até que a lâmina deixe de rodar.
- Caso a lâmina em rotação se depare com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Não trabalhe em ambientes facilmente inflamáveis.
Se o cortador de relva for desligado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
português 4 Indicações de segurança
- Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.
■ Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Não fixe quaisquer objetos ao guiador.
PERIGRO
■ Se trabalhar nas imediações de cabos condu-
tores de tensão, a lâmina poderá entrar em
contacto com os cabos condutores de tensão
e estes poderão ser danificados. O utilizador
pode sofrer ferimentos graves ou fatais.
- Não trabalhe nas imediações de cabos condutores de tensão.
■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.
- Caso haja trovoada: não trabalhe.
4.8 Transporte
- O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
▶ Prenda o cortador de relva com cintas de fixação, correias ou uma rede de modo que não possa tombar nem mover-se.
Se a chave de segurança e a bateria ficarem introduzidas durante o transporte com o mecanismo de translação desligado, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
4.8.2 Bateria
ATENÇÃO
- A bateria não está protegida contra todas as influências ambientais. A bateria pode danificar-se e podem ocorrer danos materiais caso seja sujeita a determinadas influências ambientais.
- Não transportar uma bateria danificada.
- Transportar a bateria numa embalagem que não seja eletricamente condutora.
■ Durante o transporte, a bateria pode tombar ou mover-se. Podem ocorrer ferimentos em pessoas e danos materiais.
- Colocar a bateria na embalagem, de forma que não se possa mover.
- Prender a embalagem de forma a não se mover.
4.9 Armazenamento
■ As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem ferir-se gravemente.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Guarde o cortador de relva fora do alcance das crianças.
- Os contactos elétricos do cortador de relva e os componentes metálicos podem sofrer corrosão devido à humidade. O cortador de relva pode ficar danificado.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
▶ Guarde o cortador de relva limpo e seco.
■ Se a chave de segurança e a bateria ficarem introduzidas durante o período de arrumação,
4 Indicações de segurança português
a lâmina e o mecanismo de translação pode-
rão ser ligados inadvertamente e o cortador
de relva poderá começar a deslocar-se. As
pessoas podem sofrer ferimentos graves e
podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
■ Se o cortador de relva for guardado em superfícies com declive, poderá deslocar-se inadvertamente. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Guarde o cortador de relva apenas em superfícies planas.
4.9.2 Bateria
ATENÇÃO
■ As crianças não conseguem reconhecer nem avaliar os perigos das baterias. As crianças podem ferir-se gravemente.
- Guarde a bateria fora do alcance das crianças.
A bateria não está protegida contra todas as influências ambientais. Caso a bateria seja exposta a determinadas influências ambientais, pode ser danificada.
▶ Guarde a bateria limpa e seca.
- Guarde a bateria numa embalagem não condutora de eletricidade.
- Guarde a bateria no intervalo de temperaturas compreendido entre - 10 °C e + 50 °C.
4.10 Limpeza, manutenção e reparação
ATENÇÃO
Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção ou reparação, a lâmina poderá ser ligada inadvertamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção e reparação, o mecanismo de translação poderá ser ligado inadvertamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Extraia a chave de segurança.
▶ Remova a bateria.
A utilização de produtos de limpeza agressivos e a limpeza com um jato de água ou objetos afiados poderão danificar o cortador de relva, a lâmina e a bateria. Caso o cortador de relva, a lâmina e a bateria não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente.
- Limpe o cortador de relva, a lâmina e a bateria conforme descrito no presente manual de utilização.
- Caso não seja realizada uma manutenção ou reparação corretas do cortador de relva, da lâmina ou da bateria, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.
- Não efetue qualquer manutenção nem reparação do cortador de relva ou da bateria de forma autónoma.
- Caso seja necessário efetuar a manutenção ou reparação do cortador de relva ou da bateria: dirija-se a um distribuidor oficial STIHL.
- Efetue a manutenção da lâmina conforme descrito no presente manual de utilização.
- Durante a limpeza, manutenção ou reparação da lâmina, o utilizador poderá cortar-se nos gumes afiados. O utilizador pode sofrer ferimentos.
- Use luvas de proteção de material resistente.
■ A lâmina pode ficar quente ao ser afiada. O utilizador pode queimar-se.
- Aguarde que a lâmina arrefeça.
português 5 Colocar o cortador de relva operacional
- Use luvas de proteção de material resistente.
Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos:
▶ Verificar a bateria, 12.3.
Carregar totalmente a bateria, 16.1.
- Limpar o cortador de relva, 17.2.
▶ Verificar a lâmina, 2.2.
▶ Montar o guiador, 7.1.
▶ Abrir e ajustar o guiador, 8.1.
Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: Engatar a cesta de recolha de relva, 7.2.2.
Ao cortar a relva, se pretender que a relva cortada seja expulsa para trás: Desengatar a cesta de recolha de relva, 7.2.3.
▶ Definir a altura de corte, 13.2.
▶ Verificar os elementos de comando, 12.1.
- Caso não seja possível executar os passos: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
6 Carregamento da bateria e LEDs
6.1 Carregar a bateria
O tempo de carregamento depende de diferentes fatores, por ex. da temperatura da bateria ou da temperatura ambiente. O tempo de carregamento real pode divergir do tempo de carregamento indicado. O tempo de carregamento está indicado em www.stihl.com/charging-times.
▶ Carregar a bateria tal como descrito no manual de instruções dos carregadores STIHL AL 101, 300, 500.
- Prima o botão de pressão (1).
Os LED acendem-se a verde durante aproximadamente 5 segundos e indicam o estado de carga.
- Caso o LED direito pisque a verde: carregue a bateria.
6.3 LED da bateria
Os LED podem indicar o estado de carga da bateria ou avarias. Os LED podem acender-se ou piscar a verde ou a vermelho.
Caso os LED se acendam ou pisquem a verde, será apresentado o estado de carga.
- Caso os LED se acendam ou pisquem a vermelho: resolver avarias, 20.1.
Existe uma avaria no cortador de relva ou na bateria.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
- Pressione o casquilho (1) nos furos da parte superior do guiador (2).
▶ Encaixe as molas de disco (3) com a curvatura para dentro no casquilho (1).
- Insira a parte superior do guiador (2) na consola do guiador (4).
- Insira o parafuso (5) através dos furos da consola do guiador (4) e o casquilho na parte superior do guiador (2).
- Coloque a porca (6) no entalhe da consola do guiador (4).
▶ Aperte bem o parafuso (5).
- Pressione o cabo (7) nos suportes (8).
- Fixe o cabo (7) com o grampo do cabo (9) no guiador.
O guiador não pode ser novamente desmon-
tado.
7.2 Armar, encaixar e desencaixar a cesta de recolha de relva
7.2.1 Armar a cesta de recolha de relva
- Coloque a parte superior da cesta de recolha de relva (1) na parte inferior da cesta de recolha de relva (2).
- Insira a cavilha (3) nas aberturas (4) de dentro para fora.
- Pressione a parte superior da cesta de recolha de relva (1) para baixo.
A parte superior da cesta de recolha de relva engata de forma audível.
7.2.2 Engatar a cesta de recolha de relva
▶ Desligue o cortador de relva.
- Coloque o cortador de relva numa superfície plana.
- Abra e segure na tampa de expulsão (1).
▶ Segure na cesta de recolha de relva (2) pela pega (3) e, com os ganchos (4), engate-a nos alojamentos (5).
- Pouse a tampa de expulsão (1) na cesta de recolha de relva (2).
7.2.3 Desengatar a cesta de recolha de relva
▶ Desligue o cortador de relva.
- Coloque o cortador de relva numa superfície plana.
- Abra e segure na tampa de expulsão.
- Remova a cesta de recolha de relva pela pega para cima.
▶ Feche a tampa de expulsão.
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
português 9 Colocação e remoção da bateria
▶ Segure no guiador (1).
- Pressione a alavanca (2) para baixo e mantenhna-a nessa posição.
- Coloque o guiador (1) na posição pretendida.
▶ Solte a alavanca (2) e certifique-se de que o guiador engata novamente por completo.
8.2 Armar o guiador
É possível rebater o guiador para transporte ou arrumação com economia de espaço.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
- Mantenha premida a alavanca.
▶ Rebata o guiador para a frente.
9 Colocação e remoção da bateria
9.1 Introduzir a bateria
RMA 443 PV e RMA 448 PV:
Os cortadores de relva RMA 443 PV e RMA 448 PV podem ser utilizados com duas baterias. Assim que a bateria do primeiro compartimento de bateria (3) estiver descarregada, o aparelho passará automaticamente para a bateria do segundo compartimento de bateria (4). É necessário que exista sempre uma bateria inserida no primeiro compartimento de bateria (3) durante o trabalho.
RMA 443 VC e RMA 448 VC:
Os cortadores de relva RMA 443 VC e RMA 448 VC estão equipados com um compartimento de bateria (3) e um compartimento de transporte (4). Os cortadores de relva só podem ser utilizados com a bateria no compartimento de bateria (3). É possível transportar uma bateria de substituição no compartimento de transporte (4).
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Pressione a bateria (2) na direção do compartimento da bateria (3) até ao encosto.
A bateria (2) encaixa com um clique e fica bloqueada.
- Caso pretenda transportar uma segunda bateria: introduza a bateria no compartimento de bateria (3) ou no compartimento de transporte (4).
A bateria encaixa com um clique e fica bloqueada.
▶ Feche a tampa (1).
9.2 Remover a bateria
- Coloque o cortador de relva numa superfície plana.
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Prima a alavanca de bloqueio (2).
A bateria (3) está desbloqueada.
▶ Remova a bateria (3).
▶ Feche a tampa (1).
10.1 Inserir a chave de segurança
11 Ligar e desligar o cortador de relva português
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Insira a chave de segurança (2) no alojamento da chave (3).
▶ Feche a tampa (1).
- Abra a tampa até ao encosto e mantenha-a nessa posição.
▶ Extraia a chave de segurança.
▶ Feche a tampa.
- Guarde a chave de segurança fora do alcance das crianças.
11.1 Ligar e desligar a lâmina
11.1.1 Ligar a lâmina
- Coloque o cortador de relva numa superfície plana.
- Prima e mantenha premido o botão de bloqueio (1) com a mão direita.
- Com a mão esquerda, puxe o arco de comando do mecanismo de corte (2) por completo na direção do guiador (3) e segure nesse componente de modo a que o polegar circunde o guiador (3).
A lâmina roda.
▶ Solte o botão de bloqueio (1).
- Com a mão direita, segure no guiador (3) e no arco de comando do mecanismo de corte (2) de modo que o polegar circunde o guiador (3).
- Solte o arco de comando do mecanismo de corte.
- Aguarde até que a lâmina deixe de rodar.
- Caso a lâmina continue a rodar: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
O cortador de relva está avariado.
11.1.2 Desligar a lâmina
11.2 Ligar e desligar o mecanismo de translação
11.2.1 Ligar o mecanismo de translação
A velocidade máxima possível pode ser pré-
-selecionada em 5 níveis através da alavanca. A
velocidade máxima possível é aumentada deslocando a alavanca na direção e reduzida na
direção Na posição o mecanismo de trans-
lação está desativado.
A velocidade pode ser regulada progressivamente de 2,0 km/h até à velocidade máxima pré- seleccionada através do arco de comando do mecanismo de translação. Quanto mais puxar o arco de comando do mecanismo de translação na direção do guiador, mais elevada será a velocidade, 21.1.
A velocidade definida influencia a duração da carga da bateria. Quanto menor for a velocidade, maior será a duração da carga da bateria.
- Coloque o cortador de relva numa superfície plana.
▶ Ligar a lâmina
▶ Ajuste a alavanca (1) na posição pretendida.
- Puxe o arco de comando do mecanismo de translação (2) por completo na direção do guiador (3) e segure nesse componente de modo a que o polegar circunde o guiador (2).
O cortador de relva começa a deslocar-se.
11.2.2 Desligar o mecanismo de translação
- Solte o arco de comando do mecanismo de translação.
- Aguarde até que o cortador de relva fique imóvel.
- Caso o cortador de relva continue em movimento: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
12 Verificar o cortador de relva e a bateria
12.1 Verificar os elementos de comando
Botão de bloqueio e arco de comando do mecanismo de corte
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Prima o botão de bloqueio e solte-o novamente.
- Puxe o arco de comando do mecanismo de corte por completo na direção do guiador e solte-o novamente.
- Caso o botão de bloqueio ou o arco de comando do mecanismo de corte se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
O botão de bloqueio ou o arco de comando do mecanismo de corte estará avariado.
Arco de comando do mecanismo de translação
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Puxe o arco de comando do mecanismo de translação por completo na direção do guiador e solte-o novamente.
- Caso o arco de comando do mecanismo de translação se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
O arco de comando do mecanismo de translação estará avariado.
Alavanca
▶ Extraia a chave de segurança.
▶ Remova a bateria.
- Coloque a alavanca em e depois em .
Se a alavanca se mover com muita facilidade: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL.
A alavanca está avariada.
- Insira a chave de segurança.
▶ Introduza a bateria.
- Prima e mantenha premido o botão de bloqueio com a mão direita.
- Com a mão esquerda, puxe o arco de comando do mecanismo de corte por completo na direção do guiador e segure nesse
- Caso os 3 LED pisquem a vermelho: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
Existe uma avaria no cortador de relva.
- Solte o botão de bloqueio e o arco de comando do mecanismo de corte.
A lâmina deixa de rodar ao fim de pouco tempo.
- Caso a lâmina continue a rodar: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.
Ligar o mecanismo de translação
- Insira a chave de segurança.
▶ Introduza a bateria.
- Puxe o arco de comando do mecanismo de translação por completo na direção do guiador e segure nesse componente de modo a que o polegar circunde o guiador.
O cortador de relva começa a deslocar-se.
- Solte o arco de comando do mecanismo de translação.
O cortador de relva permanece imóvel.
- Caso o cortador de relva continue em movimento: remova a bateria e dirija-se a um distribuidor oficial STIHL.
O cortador de relva está avariado.
12.2 Verificar a lâmina
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Colocar o cortador de relva com as rodas levantadas, 17.1.
- Espessura a
- Largura b
– Ângulo de afiação c
- Caso a espessura mínima ou a largura mínima não sejam atingidas: Substituir a lâmina, 21.2.
13 Trabalhar com o cortador de relva português
- Caso o ângulo de afiação não seja respeitado: Afiar a lâmina, 121.2.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
12.3 Verificar a bateria
▶ Premir a tecla de pressão na bateria.
Os LEDs estão acesos ou emitem uma luz intermitente.
- Caso os LEDs não estejam acesos nem emitam uma luz intermitente: Não utilizar a bateria e consultar um revendedor especializado da STIHL.
Existe uma avaria na bateria.
13.1 Segurar e conduzir o cortador de relva
▶ Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.
13.2 Ajustar a altura de corte
É possível regular 6 alturas de corte diferentes:
- 25 mm = posição 1
- 30 mm = posição 2
- 40 mm = posição 3
- 50 mm = posição 4
- 60 mm = posição 5
- 75 mm = posição 6
As posições são indicadas no cortador de relva.
- Segure no cortador de relva pela pega (1).
-
Prima e mantenha premida a alavanca (2).
-
Coloque o cortador de relva na posição pretendida elevando-a ou baixando-a.
É possível consultar a altura de corte atual no indicador da altura de corte (3) com o auxílio da marca (4).
▶ Solte a alavanca (2).
O cortador de relva engata.
13.3 Ligar o modo ECO
Quando o modo ECO é ligado, o cortador de relva deteta as condições de trabalho atuais e define automaticamente a rotação da lâmina adequada.
Como tal, a duração da bateria pode ser prolongada.
- Abra a tampa (1) até ao encosto e mantenha-a nessa posição.
- Coloque o interrutor ECO (2) na posição I.
▶ Feche a tampa (1).
13.4 Cortar a relva
Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada.
português 14 Após o trabalho
Se estiver a trabalhar com o mecanismo de translação desligado: empurre o cortador de relva para a frente de forma lenta e controlada.
13.5 Esvaziar a cesta de recolha de relva
O fluxo de ar gerado pelas lâminas faz elevar o indicador do nível (1). Se a cesta de recolha de relva estiver cheia, o fluxo de ar para. Se o fluxo de ar for diminuto, o indicador do nível (2) volta ao estado de repouso. Esta indicação serve de aviso para esvaziar a cesta de recolha de relva.
O funcionamento sem limitações do indicador do nível só é apresentado quando o fluxo de ar produzido é perfeito. Influências externas como relva molhada, densa ou alta, níveis de corte baixos, sujidade ou fatores semelhantes podem alterar o fluxo do ar e o funcionamento do indicador do nível.
Se o indicador do nível voltar ao estado de repouso: Evvazie a cesta de recolha de relva.
▶ Desligue o cortador de relva.
- Coloque a alavanca de seleção da velocidade de marcha (1) na posição ☐
▶ Desengate a cesta de recolha de relva.
▶ Abra a tala de fecho (1).
- Abra a parte superior da cesta de recolha (2) na pega (3) e mantenha-a nessa posição.
- Segure na pega inferior (4) com a segunda mão.
- Esvazie a cesta de recolha de relva.
▶ Feche a cesta de recolha de relva.
▶ Engate a cesta de recolha de relva.
14 Após o trabalho
14.1 Após o trabalho
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Caso o cortador de relva esteja molhado: deixe o cortador de relva secar.
- Caso a bateria esteja molhada: deixe a bateria secar.
- Limpe o cortador de relva.
▶ Limpe a bateria.
15 Transporte
▶ Desligue o cortador de relva.
A lâmina não pode rodar.
- Extraia a chave de segurança e remova a bateria.
▶ Use luvas de proteção de material resistente.
16 Armazenamento português
- Caso o cortador de relva seja transportado por duas pessoas:
Uma pessoa deverá segurar na parte dianteira do cortador de relva com ambas as mãos na pega de transporte (1) e uma segunda pessoa deverá segurar no guiador (2) com ambas as mãos.
▶ O cortador de relva deverá ser levantado e transportado por duas pessoas.
- Caso o cortador de relva seja transportado por uma pessoa só:
- Arme o guiador.
- Segure no cortador de relva com uma mão pela pega de transporte (1) e, com a outra mão, segure na pega (2).
- Levante e transporte o cortador de relva.
Transportar o cortador de relva num veículo
- Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se.
15.2 Transportar a bateria
- Desligue o cortador de relva e remova a bateria.
- Certifique-se de que a bateria se encontra num estado seguro.
▶ Acondicione a bateria de modo a que estejam reunidas as seguintes condições:
- A embalagem não é condutora de eletricidade.
- A bateria não se pode mover dentro da embalagem.
- Fixe a embalagem de modo a que não se possa mover.
A bateria está sujeita aos requisitos às exigências de transporte de mercadorias perigosas. A bateria está classificada como UN 3480 (baterias de iões de lítio) e foi submetida a ensaios segundo a subsecção 38.3 da Parte III do Manual de Ensaios e de Critérios das Nações Unidas.
Os regulamentos relativos ao transporte estão especificados em www.stihl.com/safety-data-sheets.
16 Armazenamento
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
▶ Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:
- O cortador de relva está fora do alcance das crianças.
- O cortador de relva está limpo e seco.
- O cortador de relva não pode tombar.
- O cortador de relva não pode deslocar-se.
16.2 Guardar a bateria
A STIHL aconselha a guardar a bateria com um estado de carga entre 40 % e 60 % (2 LED ace-sos a verde).
- Guarde a bateria de modo a que estejam reunidas as seguintes condições:
- A bateria está fora do alcance das crianças.
- A bateria está limpa e seca.
- A bateria está num local fechado.
- A bateria está separada do cortador de relva e do carregador.
- A bateria está numa embalagem não condutora de eletricidade.
- A bateria encontra-se no intervalo de temperaturas compreendido entre - 10 °C e + 50 °C.
17 Limpeza
17.1 Colocar o cortador de relva sobre as rodas
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva numa superfície plana.
▶ Desengate a cesta de recolha de relva.
- Coloque a altura de corte na posição mais elevada. 13.2
- Coloque a parte superior do guiador na posição mais baixa, 8.1.
- Com a mão esquerda, pressione a alavanca (1) para baixo e mantenha-a nessa posição.
- Com a mão direita, segure no cortador de relva pela pega de transporte (2) e coloque-o para trás.
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Limpe o cortador de relva com um pano húmido.
- Limpe o canal de expulsão com uma escova macia ou com um pano húmido.
português 18 Fazer a manutenção
- Remova os objetos estranhos do compartimento da bateria e limpe-o com um pano húmido.
- Limpe os contactos elétricos do compartimento da bateria com um pincel ou com uma escova macia.
- Limpe as ranhuras de ventilação com um pincel.
- Coloque o cortador de relva com as rodas levantadas.
- Limpe a área em torno da lâmina e a lâmina com uma tala de madeira, com uma escova macia ou com um pano húmido.
17.3 Limpeza da bateria
▶ Limpar a bateria com um pano húmido.
18 Fazer a manutenção
18.1 Montar e desmontar a lâmina
18.1.1 Desmontar a lâmina
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva com as rodas levantadas.
- Bloqueie a lâmina (1) com um pedaço de madeira (2).
- Desenrosque o parafuso (3) no sentido da seta e remova-o juntamente com a anilha (4).
▶ Remova a lâmina (1).
▶ Elimine o parafuso (3) e a anilha (4).
Ao montar a lâmina (1), utilize um parafuso novo e uma anilha nova.
18.1.2 Montar a lâmina
- Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva com as rodas levantadas.
- Coloque a nova anilha (1) no novo para-fuso (2) com a curvatura para fora.
- Aplique produto de fixação de parafusos Loc-tite 243 na rosca do parafuso (2).
- Coloque a lâmina (3) de modo que as elevações da superfície de contacto (4) engatem nos entalhes (5).
- Enrosque o parafuso (2) juntamente com a anilha (1).
Bloqueie a lâmina (1) com um pedaço de madeira (2).
▶ Aperte o parafuso (3) com 65 Nm.
18.2 Afiar e equilibrar a lâmina
É necessária muita prática para afiar e equilibrar corretamente a lâmina.
A STIHL aconselha a que a lâmina seja afiada e equilibrada por um distribuidor oficial STIHL.
ATENÇÃO
- Os gumes da lâmina são afiados. O utilizador pode cortar-se.
- Use luvas de proteção de material resistente.
▶ Desligue o cortador de relva, extraia a chave de segurança e remova a bateria.
- Coloque o cortador de relva sobre as rodas.
▶ Desmonte a lâmina.
- Afie a lâmina. Respeite o ângulo de afiação e arrefeça a lâmina, 1.2.
A lâmina não pode adquirir uma tonalidade azul ao ser afiada.
19 Reparar português
▶ Monte a lâmina.
- Caso existam dúvidas: dirija-se a um distribuidor oficial STIHL.
19 Reparar
19.1 Reparar o cortador de relva e a bateria
O utilizador não pode reparar o cortador de relva, a lâmina ou a bateria de forma autónoma.
- Caso o cortador de relva ou a lâmina estejam danificados: não utilize o cortador de relva
nem a lâmina e dirija-se a um distribuidor oficial STIHL.
- Caso a bateria esteja avaria ou danificada: substitua a bateria.
- Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das placas informativas junto de um distribuidor oficial STIHL.
20 Eliminação de avarias
20.1 Resolver avarias do cortador de relva ou da bateria
| Avaria LED da bateria Causa Solução | |
| O cortador de relva não funciona ao ligá-lo. | 1 LED pisca a verde. | O estado de carga da bateria é demasiado reduzido. | ► Carregue a bateria. |
| 1 LED | acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. | ► Extraia a chave de segurança.► Remova a bateria.► Deixe a bateria arrefecer ou aquecer. |
| 3 LED piscam | a vermelho. | Existe uma avaria no cortador de relva. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe os contactos elétricos do compartimento da bateria.► Introduza a bateria.► Ligue o cortador de relva.► Caso os 3 LED continuem a piscar a vermelho: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL. |
| 3 LED acen- | dem-se a ver-melho. | O cortador de relva está demasiado quente. | ► Extraia a chave de segurança.► Remova a bateria.► Deixe arrefecer o cortador de relva. |
| 4 LED piscam | a vermelho. | Existe uma avaria na bateria. | ► Remova a bateria e volte a introduzi-la.► Ligue o cortador de relva.► Caso os 4 LED continuem a piscar a vermelho: não utilize a bateria e dirija-se a um distribuidor oficial STIHL. |
| A ligação elétrica | entre o cortador de relva e a bateria foi interrompida. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe os contactos elétricos do compartimento da bateria.► Insira a chave de segurança.► Introduza a bateria. |
| O cortador de relva ou | a bateria estão húmi-dos. | ► Extraia a chave de segurança.► Remova a bateria.► Limpe o cortador de relva.► Deixe o cortador de relva ou a bateria secar. |
| A resistência na | lâmina é demasiado elevada. | ► Defina uma altura de corte superior.► Ligue o cortador de relva sobre relva baixa. |
| A área em torno da | lâmina está entupida. | ► Limpe o cortador de relva. |
| O mecanismo de translação não funciona. | Existe uma avaria no mecanismo de translação. | ►Dirija-se a um distribuidor oficial STIHL. |
| O cortador de relva desliga-se em funcionamento. | 3 LED acen-dem-se a ver-melho. | O cortador de relva está demasiado quente. | ►Extraia a chave de segurança.►Remova a bateria.►Deixe arrefecer o cortador de relva.►Limpe o cortador de relva.►Não ligue o cortador de relva com demasiada frequência num curto período de tempo.►Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.►Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.►Defina uma altura de corte superior.►Corte a relva numa posição mais baixa. |
| A lâmina está bloqu- | eada. | ►Extraia a chave de segurança.►Remova a bateria.►Limpe o cortador de relva. |
| Existe uma avaria | elétrica. | ►Remova a bateria e volte a introduzi-la.►Ligue o cortador de relva. |
| O cortador de relva emite uma forte vibração em funcionamento. | O parafuso da | âmina está solto. | ►Aperte o parafuso. |
| A lâmina não está corretamente equilibrada. | ►Afie e equilibre a lâmina. |
| O período de funcionamento do cortador de relva é demasiado curto. | A bateria não está totalmente carregada. | ►Carregue totalmente a bateria. |
| O tempo de vida útil | da bateria foi excedido. | ►Substitua a bateria. |
| A área em torno da | lâmina está entupida. | ►Limpe o cortador de relva. |
| A lâmina está embo- | tada ou gasta. | ►Afie e equilibre a lâmina. |
| A resistência na | lâmina é demasiado elevada. | ►Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.►Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.►Defina uma altura de corte superior.►Corte a relva numa posição mais baixa. |
| A bateria prende ao ser introduzida no compartimento da bateria. | As guias ou os | contactos elétricos do compartimento da bateria estão sujos. | ►Limpe o cortador de relva. |
| Depois de introduzir a bateria no carregador, o processo de carga não é iniciado. | 1 LED acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. | ▸ Deixe a bateria introduzida no carregador.O processo de carga será iniciado automaticamente assim que o intervalo de temperatura permitido for atingido. |
| O corte da relva é de má qualidade ou a relva está amarela. | A lâmina está embo-tada ou gasta. | ▸ Afie e equilibre a lâmina. |
| A resistência na lâmina é demasiado elevada. | ▸ Se estiver a trabalhar com o mecanismo de translação ligado: desligue o mecanismo de translação.▸ Se estiver a trabalhar com o mecanismo de translação desligado: avance mais lentamente.▸ Defina uma altura de corte superior.▸ Corte a relva numa posição mais baixa. |
21 Dados técnicos
– Bateria permitida: STIHL AP
- Peso sem bateria:
- RMA 443.2 VC: 23,4 kg
- RMA 443.2 PV: 23,6 kg
– RMA 448.2 VC: 24,4 kg
- RMA 448.2 PV: 24,6 kg
– Volume máximo da cesta de recolha de relva: 55 l
- Largura de corte:
- RMA 443.2 VC, RMA 443.2 PV: 41 cm
-
RMA 448.2 VC, RMA 448.2 PV: 46 cm
-
Rotação: 3150 rpm
- Rotação no modo ECO: 2800 rpm
-
Velocidade de marcha mínima: 2,0 km/h Velocidade de marcha máxima (dependendo da bateria utilizada):
-
com AP 100: 3,0 km/h
- com AP 200: 3,7 km/h
- com AP 300: 4,5 km/h
O período de funcionamento pode ser consultado em www.stihl.com/battery-life.
21.2 Lâminas
- Espessura mínima a: 2 mm
– Largura mínima b: 55 mm
- Ângulo de afiação c: 30°
21.3 Bateria STIHL AP
– Tecnologia da bateria: iões de lítio
- Tensão: 36 V
- Capacidade em Ah: ver placa de identificação
- Conteúdo energético em Wh: ver placa de identificação
- Peso em kg: ver placa de identificação
- Gama de temperaturas permitida para utilização e armazenamento: - 10 °C a + 50 °C
21.4 Valores de ruído e de vibração
O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,2 dB(A). O valor K referente ao valor de vibração é de 1,10 m/s².
- Nível de pressão acústica L_pA medido de acordo com a EN 60335-2-77: 75 dB(A)
português 22 Peças de reposição e acessórios
- Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 90 dB(A)
- Valor de vibração a_hv medido de acordo com a EN 20643, EN 60335-2-77, guiador: 2,20 m/s²
RMA 448.2 VC, RMA 448.2 PV
O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 1,2 dB(A). O valor K referente ao valor de vibração é de 0,9 m/s².
- Nível de pressão acústica L_pA medido de acordo com a EN 60335-2-77: 80 dB(A)
- Nível de potência acústica garantido L _WAd medido de acordo com a 2000/14/EC/S.I. 2001/1701: 94 dB(A)
- Valor de vibração a_hv medido de acordo com a EN 20643, EN 60335-2-77, guiador: 1,8 m/s²
Os valores de vibração indicados foram medidos com um processo de verificação normalizado e podem ser utilizados como comparativo com aparelhos elétricos. Os valores de vibração efetivamente existentes podem divergir dos valores indicados, consoante o tipo de utilização. Os valores de vibração indicados podem ser utilizados para uma primeira avaliação do nível de vibração. É necessário avaliar o nível de vibração real. Neste processo, podem ser igualmente tomados em consideração os períodos em que o aparelho elétrico está desligado e os períodos em que está efetivamente ligado, mas nos quais funciona sem carga.
É possível consultar informações sobre o cumprimento da diretiva 2002/44/EC e S.I. 2005/1093 relativa à informação sobre os agentes físicos (vibrações) em www.stihl.com/vib.
21.5 REACH
REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos.
Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/reach.
22 Peças de reposição e acessórios
22.1 Peças de reposição e acessó- rios
STIHL Estes símbolos identificam peças de reposição originais da STIHL e acessórios originais da STIHL.
A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios originais da STIHL.
Peças de reposição e acessórios de outros fabricantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omercado e a STIHL não se pode responsabilizar pela sua utilização.
As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.
22.2 Peças de reposição importantes
– Lâmina RMA 443.2 VC, RMA 443.2 PV: 6338 702 0130
– Lâmina RMA 448.2 VC, RMA 448.2 PV: 6358 702 0115
- Parafuso da lâmina: 9008 319 9028
– Anilha: 0000 702 6600
23 Eliminar
É possível consultar informações sobre a eliminação junto da administração local ou num distribuidor oficial STIHL.
A eliminação inadequada pode ser nociva para a saúde e poluir o ambiente.
- Entregue os produtos STIHL, incluindo embalagens, num ponto de recolha adequado para reciclagem, em conformidade com os regulamentos locais.
- Não elimine juntamente com o lixo doméstico.
24.1 Cortador de relva STIHL
declara sob a sua exclusiva responsabilidade que
25 Declaração de conformidade UKCA português
- Tipo: RMA 443.2 VC, RMA 443.2 PV, RMA 448.2 VC, RMA 448.2 PV
Largura de corte:
Identificação de série:
- RMA 443.2 VC, RMA 443.2 PV: 6338
- RMA 448.2 VC, RMA 448.2 PV: 6358
satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335-2-77, EN 55014-1 e EN 55014-2.
Entidade nomeada envolvida:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nürnberg, Alemanha
Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.
- Nível de potência acústica medido
RMA 443.2 VC, RMA 443.2 PV: 89,2 dB(A)
- Nível de potência acústica garantido
RMA 443.2 VC, RMA 443.2 PV: 90 dB(A)
- Nível de potência acústica medido
RMA 448.2 VC, RMA 448.2 PV: 93,2 dB(A)
- Nível de potência acústica garantido
RMA 448.2 VC, RMA 448.2 PV: 94 dB(A)
A documentação técnica está guardada junto da STIHL Tirol GmbH.
O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
em representação de
Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento
em representação de
Sven Zimmermann, principal responsável pela área da Qualidade
25.1 Cortador de relva STIHL RMA 443.2 VC, RMA 448.2 VC
STIHL Tirol GmbH
declara sob a sua exclusiva responsabilidade que
Identificação de série:
- RMA 443.2 VC: 6338
– RMA 448.2 VC: 6358
satisfaz as disposições aplicáveis dos regula- mentos do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001", "Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016" e "The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012" e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335-2-77, EN 55014-1 e EN 55014-2.
Entidade nomeada envolvida:
TUV Rheinland UK LTD
1011 Stratford Road
Solihull, B90 4BN
Reino Unido
Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos do regulamento do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11".
- Nível de potência acústica medido do RMA 443.2 VC: 89,2 dB(A)
- Nível de potência acústica garantido do RMA 443.2 VC: 90 dB(A)
- Nível de potência acústica medido do RMA 448.2 VC: 93,2 dB(A)
- Nível de potência acústica garantido do RMA 448.2 VC: 94 dB(A)
A documentação técnica está guardada junto da STIHL Tirol GmbH.
português 26 Instruções técnicas de segurança sobre o cortador de relva
O ano de fabrico e o número de máquina encontram-se indicados no cortador de relva.
Langkampfen, 02.11.2021
STIHL Tirol GmbH
em representação de
Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento
em representação de
Sven Zimmermann, responsável pela área da Qualidade
26 Instruções técnicas de segurança sobre o cortador de relva
26.1 Introdução
Este capítulo reproduz as instruções de segurança genéricas previamente formuladas presentes na norma EN 60335-2-77, anexo EE, referente a cortadores de relva de funcionamento elétrico.
ATENÇÃO
■ Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos que acompanham este cortador de relva. O incumprimento das indicações apresentadas em seguida poderá provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para efeitos futuros.
a) Leia cuidadosamente o manual de utilização. Familiarize-se com as peças de comando e aprenda a utilizar corretamente a máquina;
b) Nunca permita que crianças ou outras pessoas que não tenham conhecimento do manual de utilização usem o cortador de relva. Poderá haver legislação local que determine a idade mínima do utilizador;
c) Nunca corte a relva enquanto existirem pessoas nas proximidades, em particular crianças ou animais;
d) Tenha em consideração que o operador da máquina ou o utilizador é responsável por eventuais acidentes causados a terceiros ou respetivos bens.
26.3 Medidas preparatórias
a) Durante o funcionamento da máquina, deverá usar sempre calçado robusto e calças compridas. Não utilize a máquina com os pés descalços nem com sandálias ligeiras. Evite usar vestuário solto ou vestuário com laços ou cintos pendurados.
b) Verifique o terreno em que a máquina será utilizada e remova todos os objetos que possam vir a ser captados e projetados pela máquina.
c) Antes da utilização, é sempre necessário visualmente se a lâmina de corte, os parafusos de fixação e toda a unidade de corte estão gastos ou danificados. É sempre necessário substituir lâminas de corte e parafusos de fixação usados ou danificados em conjunto, no sentido de evitar um desequilíbrio. É necessário substituir as placas informativas gastas ou danificadas.
26.4 Manuseamento
a) Corte a relva apenas à luz do dia ou com boa iluminação artificial.
b) Se possível, evite utilizar o aparelho com a relva molhada.
c) Em terrenos com declive, assegure sempre uma posição estável.
d) Conduza a máquina apenas a passo.
e) Corte a relva na transversal relativamente à encosta, nunca para cima ou para baixo.
f) Seja particularmente cauteloso ao mudar de direção em encostas.
g) Não corte a relva em encostas excessivamente íngremes.
h) Seja particularmente cauteloso ao inverter o sentido de marcha do cortador de relva e ao puxá-lo para si.
i) Segure na(s) lâmina(s) de corte quando for necessário inclinar o cortador de relva para o transportar por superfícies que não sejam relva e ao levar e retirar o cortador de relva da superfície a cortar.
j) Nunca utilize o cortador de relva com os dispositivos de segurança ou grelhas de proteção danificados, nem sem os dispositivos de segurança montados, como, por exemplo, guarnição de choque e/ou dispositivos de recolha da relva.
k) Ligue ou prima o botão de arranque com cuidado, de acordo com as indicações do fabricante. Certifique-se de que os pés estão suficientemente afastados da(s) lâmina(s) de corte.
I) Ao ligar ou arrancar o motor, o cortador de relva não pode ser inclinado, a menos que seja necessário elevar o cortador de relva durante o processo. Neste caso, incline-o apenas o estritamente necessário e eleve-o apenas pelo lado contrário ao do utilizador.
m) Não ligue o motor se estiver à frente do canal de expulsão.
n) Nunca aproxime as mãos ou pés de peças em rotação. Mantenha-se sempre afastado da abertura de expulsão.
o) Nunca levante ou transporte um cortador de relva com o motor a funcionar.
p) Desligue o motor e extraia a chave de arranque. Certifique-se de que todas as peças móveis estão completamente imóveis:
– sempre ao abandonar o cortador de relva;
- antes de eliminar bloqueios ou entupimentos no canal de expulsão;
- antes de verificar ou limpar o cortador de relva, ou realizar trabalhos no mesmo;
- se se deparar com um corpo estranho. Verifique a existência de danos no cortador de relva e realize as reparações necessárias antes de ligar novamente o cortador de relva e trabalhar com o mesmo.
Se o cortador de relva alta começar a vibrar fortemente e de modo invulgar, será necessária uma verificação imediata.
– verifique a existência de dados;
- efetue as reparações necessárias das peças danificadas;
- certifique-se de que todas as porcas, cavilhas e parafusos estão bem apertados.
26.5 Manutenção e armazenamento
a) Certifique-se de que todas as porcas, cavilhas e parafusos estão bem apertados e que o aparelho se encontra num estado de funcionamento seguro.
b) Verifique regularmente se o dispositivo de recolha da relva está gasto ou se perdeu a sua funcionalidade.
c) Por motivos de segurança, substitua todas as peças gastas ou danificadas.
d) Em máquinas com várias lâminas de corte, certifique-se de que o movimento de uma lâmina de corte é capaz de provocar a rotação das restantes lâminas de corte.
e) Ao ajustar a máquina, certifique-se de que os dedos não ficam entalados entre as lâminas de corte em movimento e as peças fixas da máquina.
f) Deixe o motor arrefecer antes de armazenar a máquina.
g) Durante a manutenção das lâminas de corte, certifique-se de que as lâminas de corte se podem mover inclusivamente com a fonte de tensão desligada.
h) Por motivos de segurança, substitua todas as peças gastos ou danificadas. Utilize exclusivamente peças de reposição e acessórios originais.
Inhoudsopgave
