GEBRUIKSAANWIJZING SR2GM7070WS SAMSUNG

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.
• Alleen voor gebruik binnenshuis.

SAMSUNG

Inhoud

03 Veiligheidsinformatie

08 Installatie Accessoires / Installatievoorschriften

10 Opladen Automatisch opladen / Opladen / Batterij bijna leeg (Lo)

12 De POWERbot gebruiken Het apparaat in- en uitschakelen / Reinigingsmodi selecteren / Speciale reinigingsfuncties gebruiken

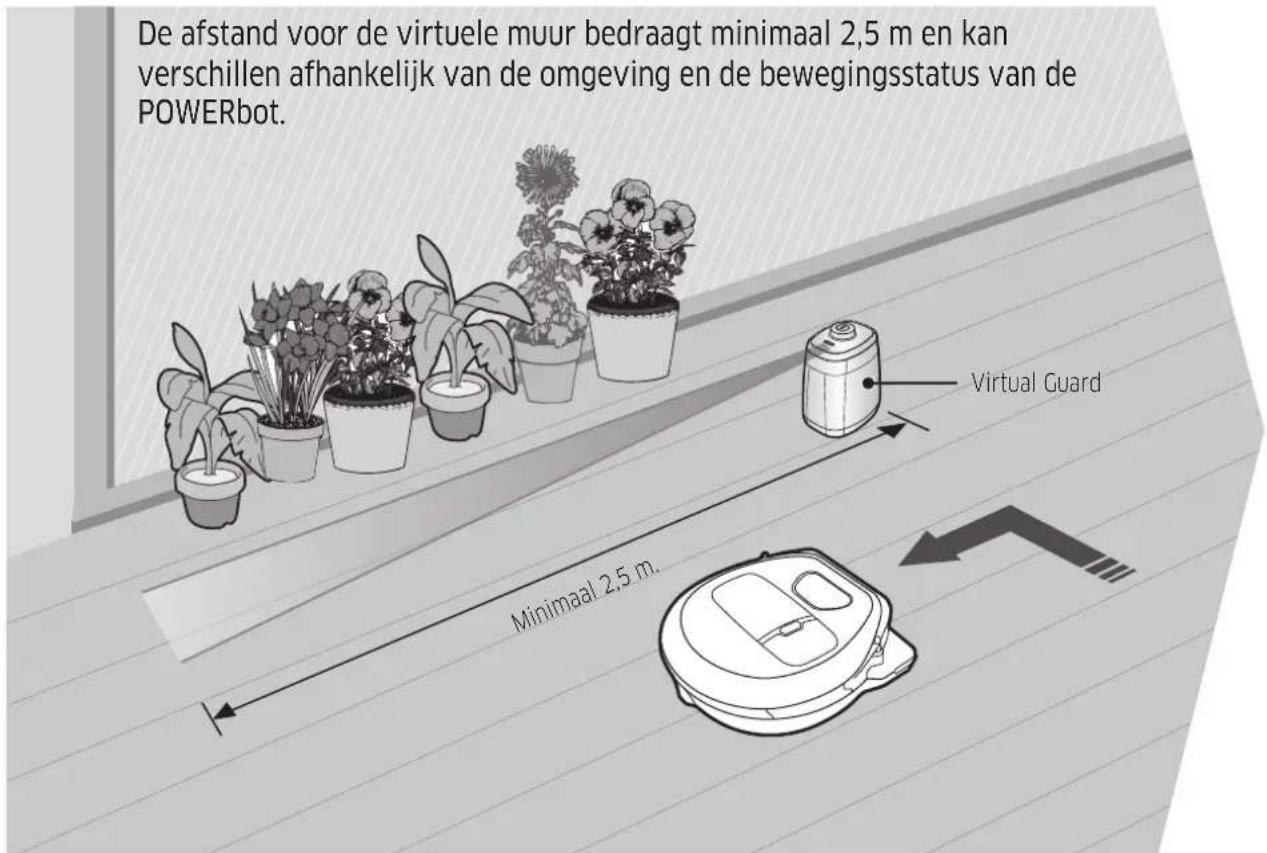

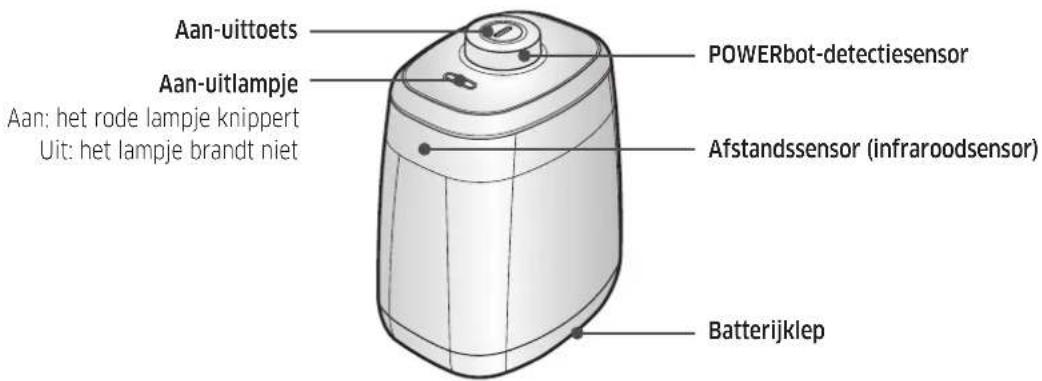

15 De Virtual Guard installeren Onderdeelnamen van de Virtual Guard / Batterijen plaatsen

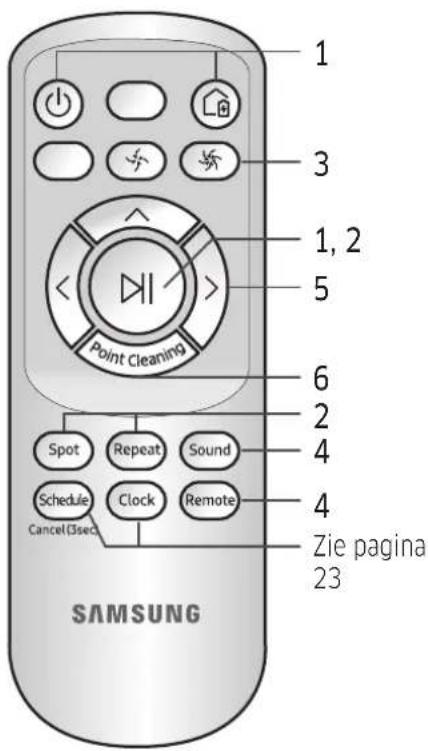

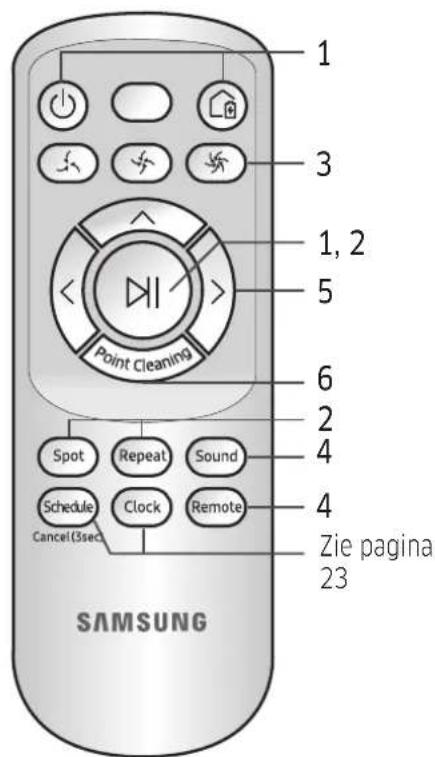

17 De afstandsbediening gebruiken

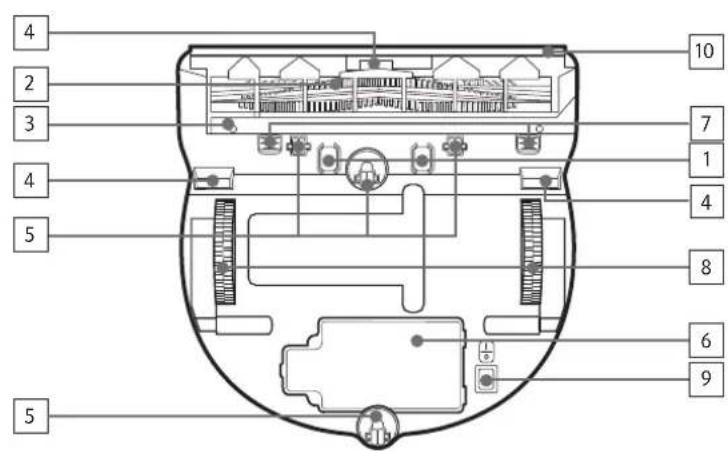

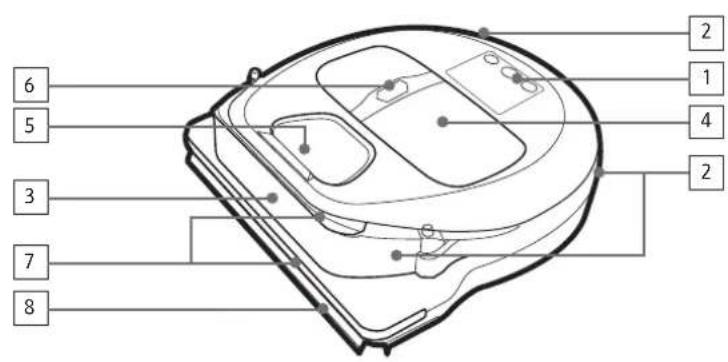

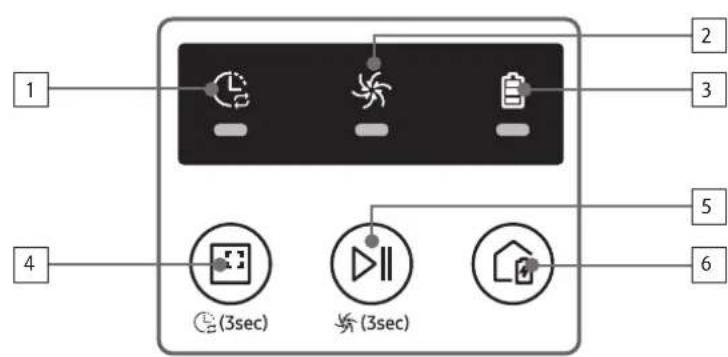

20 Namen van de onderdelen Bovenzijde / Onderzijde / Display

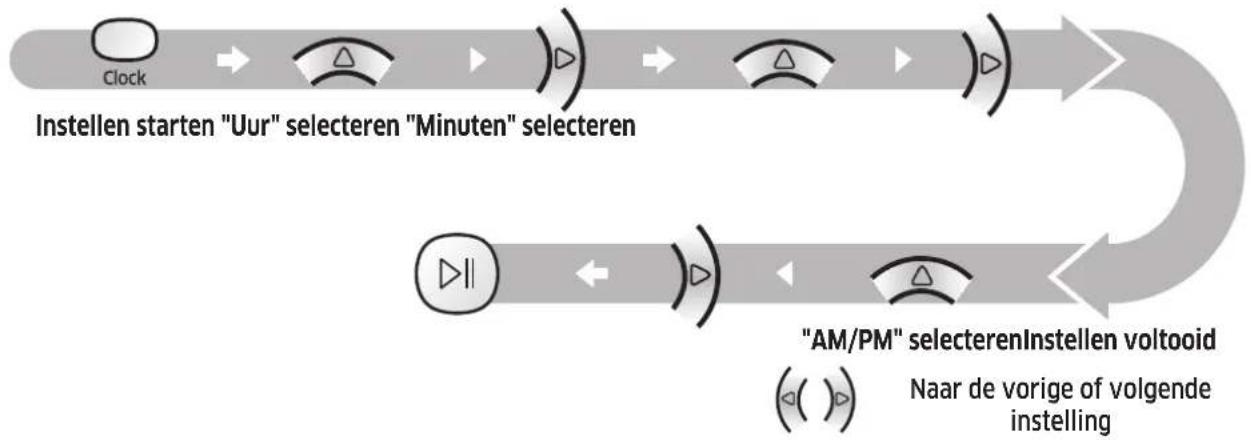

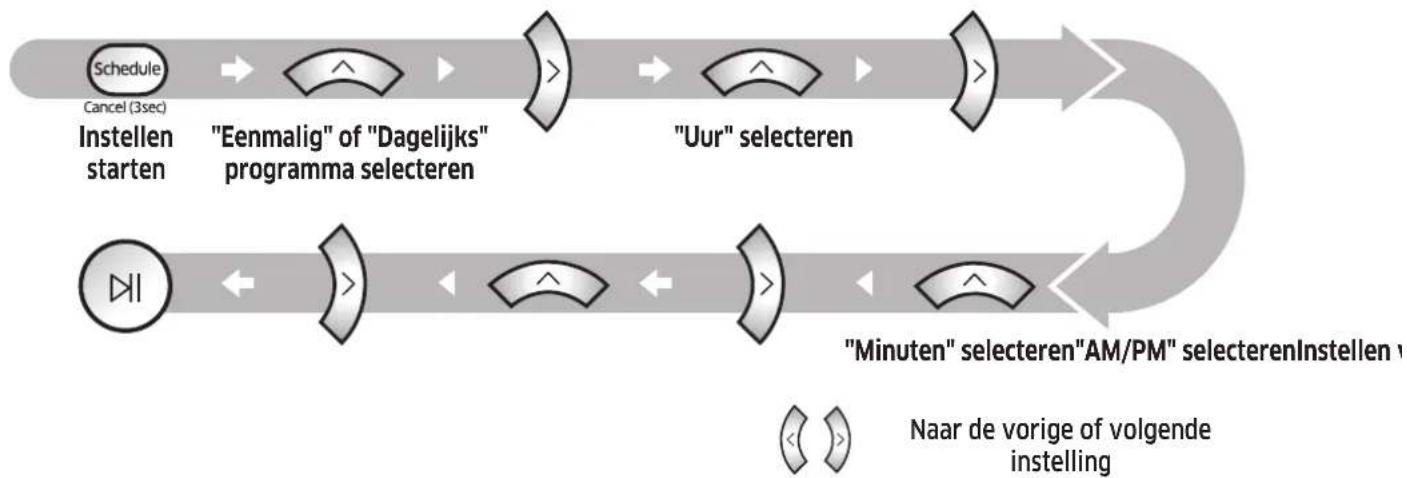

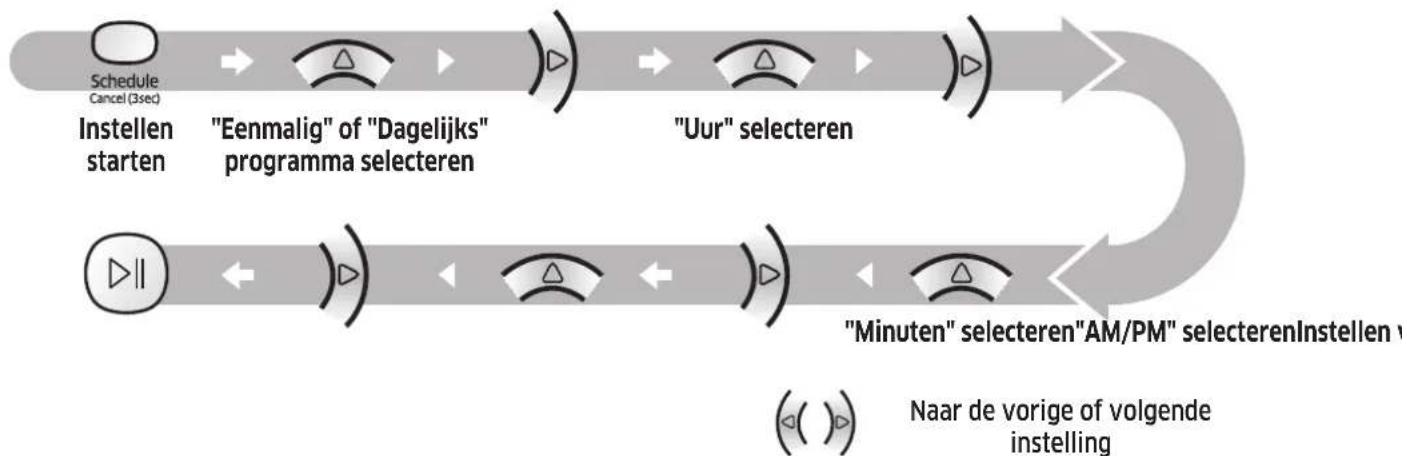

22 Tijd/programma instellen De tijd instellen / Het programma instellen

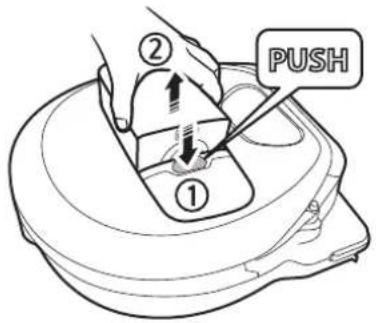

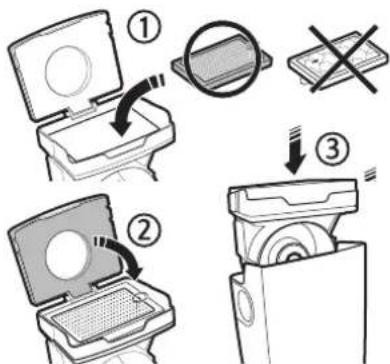

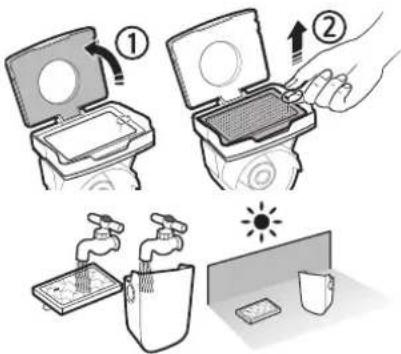

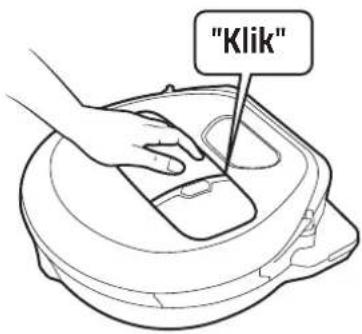

25 Reiniging en onderhoud De stofopvangbak reinigen / De sensoren en camera reinigen / De borstel en het automatische schuifdeksel reinigen / Het rijwiel reinigen

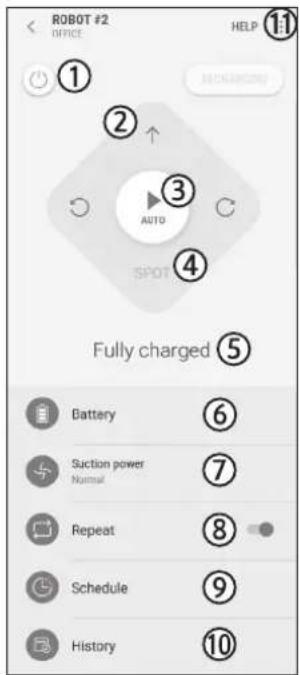

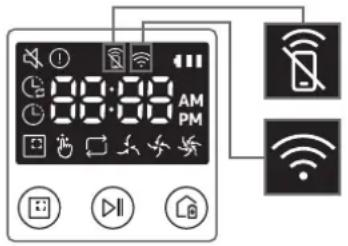

27 SmartThings-app

31 Opmerkingen en waarschuwingen Opladen / Gebruiken / Reiniging en onderhoud / Over de batterij / Over de IrDA-sensor

33 Informatiecodes

35 Problemen oplossen

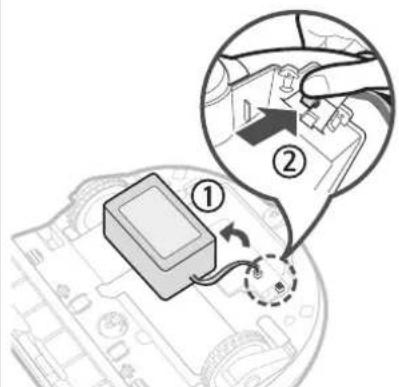

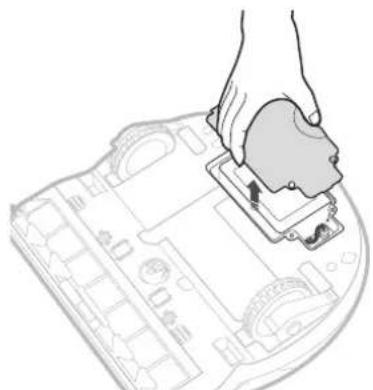

39 Waarschuwingen over de batterij Hoe u de batterij verwijdert

40 Open Source-kennisgeving

41 Specifications

Veiligheidsinformatie

VEILIGHEIDSINFORMATIE

- Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

- Omdat deze gebruiksinstructies gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLLEN IN DEZE HANDLEIDING

WA	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE HANDLEIDING

OPMERKING

Geeft aan dat in de tekst die volgt belangrijke aanvullende informatie staat.

- Zie voor informatie over de milieuverbintenissen en productspecifieke reglementaire verplichtingen van Samsung, bijvoorbeeld REACH: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

NEDERLANDS-03

Veiligheidsinformatie

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten moeten onder meer de volgende algemene veiligheidsvoorschriften in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE POWERbot GEBRUIKT.

Trek de stekker uit het stopcontact wanneer u het apparaat niet gebruikt of als u onderhoudswerkzaamheden wilt uitvoeren.

WAARSCHUWING: houd u aan het volgende om het risico op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding wordt aangegeven.
• Gebruik de POWERbot of de batterijlader/het dockingstation niet als deze op enige wijze zijn beschadigd.
• Als de stofzuiger niet naar behoren werkt, is gevallen, is beschadigd, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.
• Pak de batterijlader/het dockingstation en de POWERbot niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan ervaring en kennis worden gebruikt. In dat geval dient er toezicht te zijn of dienen aan deze personen instructies te zijn gegeven omtrent veilig gebruik van het apparaat en moeten deze personen begrijpen welke gevaren het gebruik met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

Batterijlader/dockingstation

• Pas de gepolariseerde stekker niet aan voor gebruik in combinatie met een niet-gepolariseerd stopcontact of verlengsnoer.
• Gebruik het apparaat niet buiten of op natte oppervlakken.
• Trek de stekker van de batterijlader/het dockingstation uit het stopcontact wanneer het apparaat niet wordt gebruikt of als u onderhoudswerkzaamheden wilt uitvoeren.
• Gebruik alleen de batterijlader die of het dockingstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik geen beschadigd(e) netsnoer of stekker of een loszittend stopcontact.
• Draag het apparaat niet aan het snoer, trek niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.

NEDERLANDS-04

• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
• Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Beschadig of verbrand de batterijen niet, aangezien deze bij hoge temperaturen kunnen exploderen.
• Probeer de batterijlader/het dockingstation niet te openen. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerd klantenservicecentrum.
• Stel de batterijlader/het dockingstation niet bloot aan hoge temperaturen en zorg dat de oplader/het dockingstation niet in contact komt met vloeistof of vocht.

POWERbot

• Zuig geen harde of scherpe voorwerpen op, zoals glas, spijkers, schroeven of munten.
• Gebruik het apparaat niet zonder filter. Steek nooit uw vingers of andere voorwerpen in de ventilatorruimte wanneer u onderhoud pleegt aan het apparaat, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan belemmeren.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenontstopper enzovoort).
• Zuig geen brandende of rokende voorwerpen op, zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen op die kunnen ontvlammen of ontploffen, zoals benzine, en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.
• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeiende kolen).
• Locaties met gedestilleerde alcohol, thinner, asbakken met brandende sigaretten enzovoort.
• Gebruik de POWERbot niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen de batterijcellen gaan lekken. Als de vloeistof met de huid in aanraking komt, moet u deze plek snel met water wassen. Als de vloeistof in de ogen komt, moet u uw ogen onmiddellijk minimaal 10 minuten spoelen met schoon water. Zoek medische hulp.

NEDERLANDS-05

Veiligheidsinformatie

▶ Voorkom het risico van een elektrische schok of brand.

• Beschadig het netsnoer niet.
• Trek niet te hard aan het netsnoer en raak de stekker niet met natte handen aan.
• Gebruik alleen een stroombron van 100-240 V en gebruik geen verdeeldoos om meerdere apparaten tegelijkertijd van stroom te voorzien. (Laat het snoer niet op de grond rondslingeren.)
• Gebruik geen beschadigde stekker, beschadigd netsnoer of los stopcontact.

▶ Verwijder stof of vastgeraakt vuil van de pinnen van de stekker.

- Ter bescherming tegen elektrische schokken of storingen.

WAARSCHUWING Vóór het gebruik

- Gebruik de POWERbot niet in de buurt van brandbare materialen.

- Locaties in de buurt van kaarsen, bureaulampen, open haarden of in de buurt van brandbare materialen, zoals benzine, alcohol, verdunner enzovoort.

▶ De POWERbot is bedoeld voor huishoudelijk gebruik. Gebruik het apparaat daarom niet voor zolders, kelders, magazijnen, industriële gebouwen, buitenshuis, op vochtige locaties (bijvoorbeeld badkamers, wasruimten), op tafels of legplanken.

- De POWERbot kan beschadigd of defect raken.

Zorg dat de POWERbot niet door vloeistof rijdt of hiermee in aanraking komt.

- De POWERbot kan ernstig beschadigd raken en als de wielen in contact komen met een vloeistof; ze kunnen de verontreiniging dan verspreiden naar andere gebieden.

▶ Mors geen vloeistoffen op het dockingstation.

- Er bestaat een risico op brand of een elektrische schok.

• Gebruik het dockingstation niet voor andere doeleinden dan waarvoor het bedoeld is.
• Er bestaat het risico op brand of ernstige schade aan het dockingstation.
  ▶ Houd voor uw eigen veiligheid de steiltesensor altijd schoon.

WAARSCHUWING

Tijdens het gebruik

▶ Als de POWERbot vreemde geluiden, een ongebruikelijke geur of rook produceert, schakelt u de noodstopschakelaar aan de onderzijde van de POWERbot uit en neemt u contact op met een servicecentrum.

WAARSCHUWING

Reiniging en onderhoud

- Wanneer het netsnoer is beschadigd, neemt u contact op met een servicecentrum om het snoer te laten vervangen door een gecertificeerde monteur.

- Er bestaat een risico op brand of een elektrische schok.

▶ Raadpleeg een servicecentrum van Samsung Electronics wanneer u de batterijen verwisselt.

- Het gebruik van batterijen uit andere producten kan storingen veroorzaken.

LET OP

Vóór het gebruik

▶ Plaats de stofopvangbak voordat u de POWERbot in gebruik neemt.
▶ Als u automatisch wilt opladen, moet u rekening houden met het volgende:
- Zorg dat het dockingstation altijd is ingeschakeld.
- Installeer het dockingstation op een locatie waar de POWERbot het eenvoudig kan vinden.
- Laat geen objecten voor het dockingstation liggen.

NEDERLANDS-06

▶ Wanneer u het dockingstation installeert, moet u het snoer niet op de grond laten rondslingeren, aangezien de POWERbot verstrikt kan raken in het snoer.
- Gebruik de POWERbot niet op zwarte vloeren.
- De POWERbot werkt dan mogelijk niet naar behoren.
- Plaats geen objecten binnen 0,5 m van de zijkanten en 1 m van de voorkant van het dockingstation.
Zorg dat het oplaadcontact van het dockingstation niet is beschadigd en is ontdaan van vuil.
▶ Plaats het dockingstation niet in een ruimte met een donkere vloer.
- Als de vloer rond het dockingstation donker is, hindert dit het opladen.
▶ Verplaats voordat u gaat reinigen alle obstakels die de beweging van de POWERbotkunnen belemmeren (bijvoorbeeld speelgoed van kinderen).
- Gebruik de POWERbot niet op een plek die smaller is dan de draaicirkel (0,5 m of minder) van de POWERbot.
▶ Als een borstel of borstelklep niet op de juiste manier wordt teruggeplaatst, kan dit krassen op de vloer veroorzaken of kan het apparaat beschadigd raken.
▶ Verwijder breekbare voorwerpen zoals lijsten, spiegels en voorwerpen van porselein voordat u de POWERbot gebruikt, zodat de POWERbot zonder onderbreking kan werken.

LET OP

Tijdens het gebruik

▶ Als de POWERbot wordt gebruikt op dik tapijt kan zowel de POWERbot als het tapijt worden beschadigd.

- De POWERbot is niet geschikt voor een vloerbedekking die dikker is dan 1 cm.

- Gebruik de POWERbot niet op een tafel of andere hoge oppervlakken.

- Er bestaat het risico op schade als de stofzuiger valt.

• Het is mogelijk dat de POWERbot tegen stoelen tafelpoten botst. Om sneller en efficiënter te reinigen, kunt u deze het beste aan de kant schuiven.
• Til de POWERbot niet op of draag deze niet naar een andere plek wanneer deze in bedrijf is.
• Til de POWERbot niet op aan de wielen wanneer u het apparaat naar een andere plek draagt.
• Plaats geen objecten boven op de POWERbot en de camera, aangezien dit tot storingen kan leiden.
  ▶ Verwijder grote stukken papier of plastic zakken onmiddellijk wanneer u de POWERbot gebruikt, aangezien ze de zuigopening kunnen blokkeren.
• Richt de rode stip niet rechtstreeks op personen of dieren.
  ▶ Ga niet in de buurt van de werkende POWERbot liggen.
• Uw haar kan verstrikt raken in de borstel en dat kan lichamelijk letsel tot gevolg hebben.

LET OP

Reiniging en onderhoud

▶ Voorkom schade aan de POWERbot door u te houden aan het volgende

- Reinig de POWERbot nooit door er rechtstreeks water op te spuiten en gebruik geen wasbenzine, verdunner of alcohol om het apparaat te reinigen.

▶ Demonteer of repareer de POWERbot niet zelf. Dit mag uitsluitend worden gedaan door een gekwalificeerde monteur.

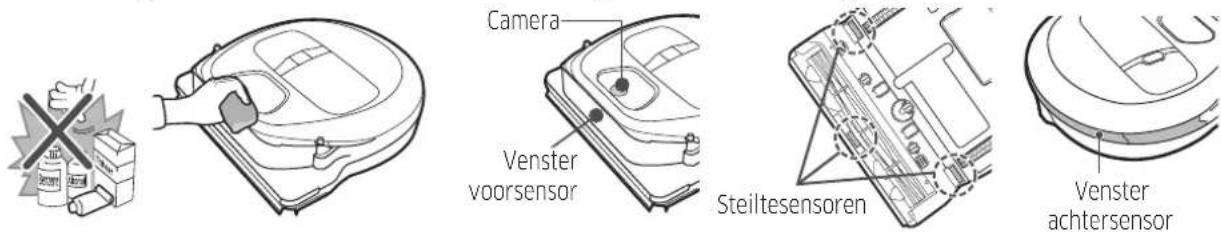

Houd voor uw eigen veiligheid de obstakelsensor, de steiltesensor en de camera altijd schoon.

- Als zich vastgeraakt vuil op de sensor ophoopt, functioneert deze mogelijk niet naar behoren.

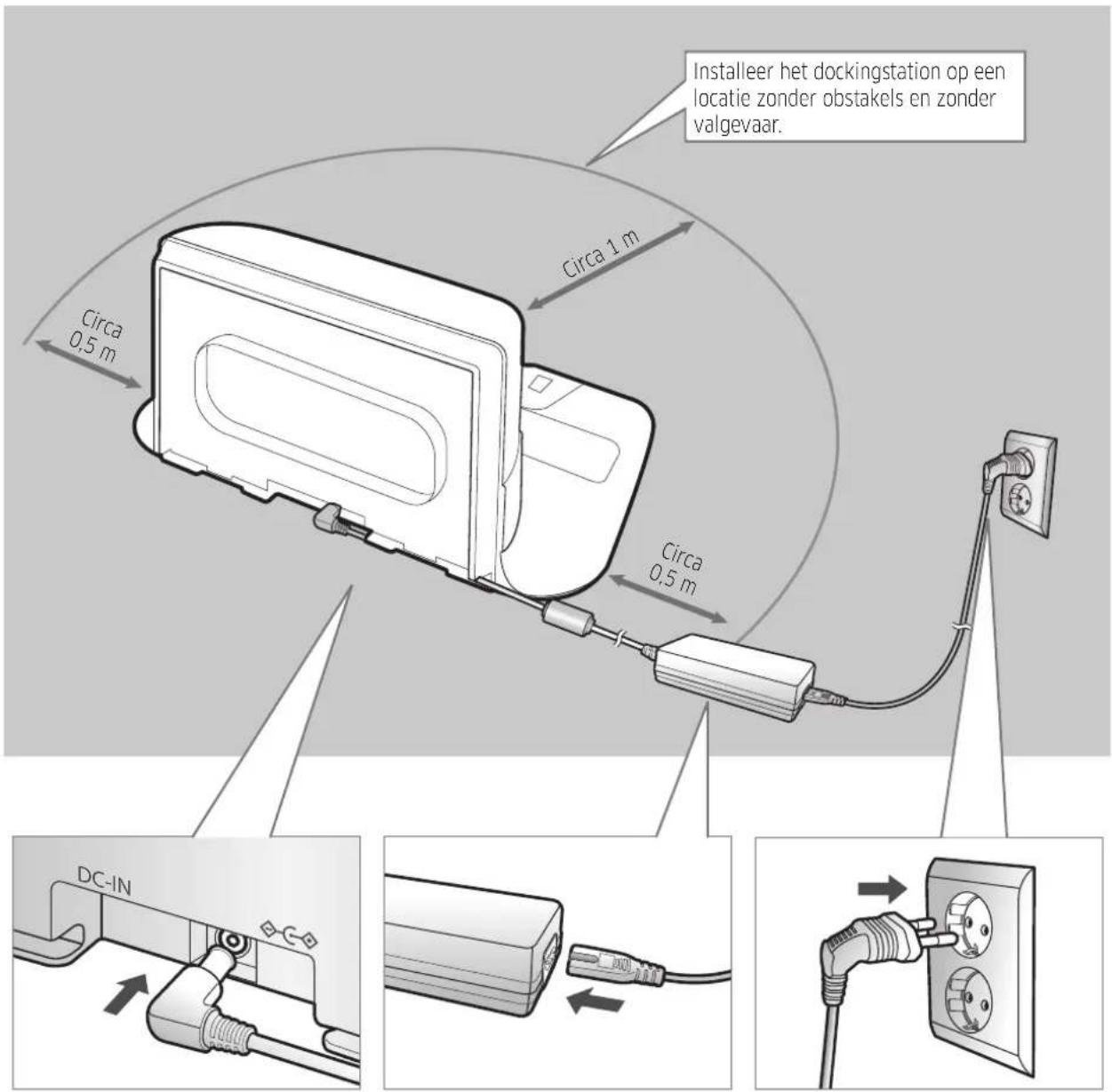

Installatie

Het dockingstation moet altijd zijn aangesloten en ingeschakeld.

Installeer het dockingstation op een locatie zonder obstakels en zonder valgevaar. Circa 1 m Circa 0.5 m Circa 0.5 m DC-IN

1 Sluit de stekker van de batterijlader aan op het dockingstation

2 Sluit het netsnoer aan op de batterijlader

Wanneer u de batterijlader gebruikt, moet u ervoor zorgen dat de zijde met de sticker zich aan de onderkant bevindt.

3 Steek de stekker in het stopcontact

NEDERLANDS-08

Accessoires

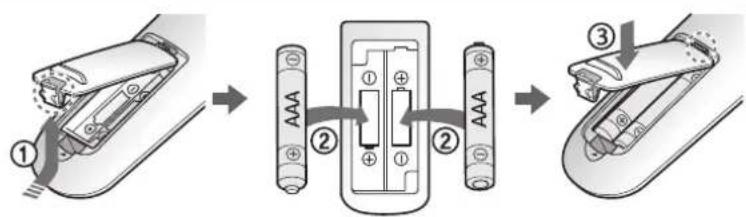

Afstandsbediening (optie)	Batterijen (type AAA)(optie)	Gebruiksaanwijzing Reservefilter (optie)
Dockingstation Netsnoer Batterijlader Virtual Guard (optie)

* Accessoires hangen af van het model.

Installatievoorschriften

Opmerking

• Installeer het dockingstation op een locatie met een vlakke vloer en wand.
  ▶ U kunt het dockingstation bij houten vloeren het beste in het verlengde van de nerven installeren.
  ▶ Als de noodstopschakelaar is uitgeschakeld, wordt de POWERbot niet opgeladen, zelfs niet wanneer deze zich op het dockingstation bevindt.

Zorg dat het dockingstation altijd is ingeschakeld.

• Als de stroomtoevoer naar het dockingstation is uitgeschakeld, kan de POWERbot het niet vinden en niet automatisch worden opgeladen.
• Als de POWERbot niet wordt aangesloten op het dockingstation, lopen de batterijen vanzelf leeg.

Als de POWERbot zich in de slaapmodus bevindt wordt het apparaat niet ingeschakeld, zelfs niet nadat de noodstopschakelaar wordt uitgeschakeld en weer ingeschakeld. Houd de toets [Start/Stop] op de POWERbot ingedrukt om de slaapmodus uit te schakelen.

NEDERLANDS-09

Opladen

Nadat u de POWERbot voor het eerst volledig hebt opgeladen (na de aanschaf), kunt u het apparaat 60 minuten gebruiken in de normale modus (340p pagina 41 vindt u de oplaadtijd.)

Slim opladen

Als de batterij van de POWERbot leeg raakt in de automatische reinigingsmodus, keert het apparaat automatisch terug naar de dockingstation om te worden opgeladen. Als de batterij voor twee derde is opgeladen, gaat de POWERbot door met het reinigen van het resterende gebied. (Maximaal 2 keer.)

WAARSCHUWING • De nominale ingangsspanning van dit product is 100-240 V.

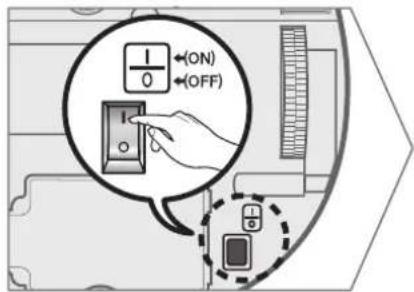

1 Schakel de noodstopschakelaar aan de onderzijde in

U moet de noodstopschakelaar inschakelen om de POWERbot in te schakelen.

Druk op de toets ▶ en laat los.

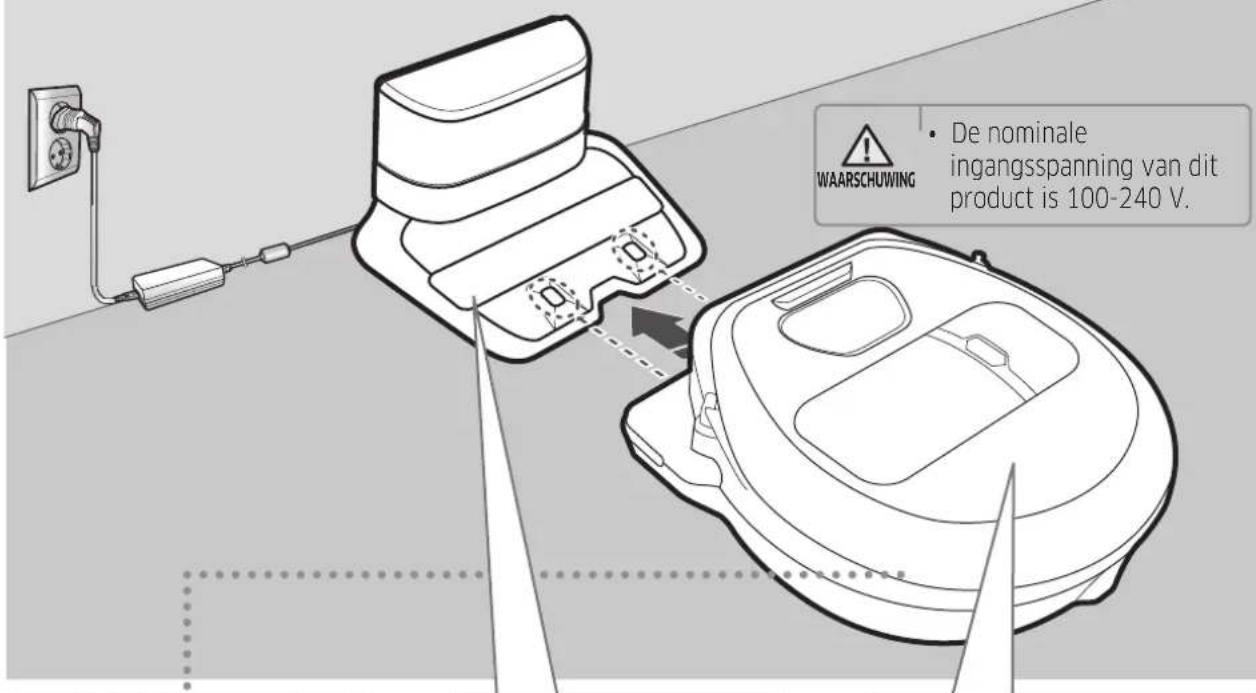

2 Laad de POWERbot handmatig op door deze op het dockingstation te plaatsen.

Zorg ervoor dat de oplaadpinnen op de POWERbot en het dockingstation goed op elkaar aansluiten.

NEDERLANDS-10

3 Controleer de oplaadstatus

Bij de SR1*M701***-serie knippert het batterijlampje met tussenpozen van 1 seconde tijdens het opladen en blijft het indicatielampje op AAN staan wanneer het apparaat volledig is opgeladen. Bij de SR1*M702***- / SR1*M703***- / SR2*M70****-serie geeft "###" de oplaadvoortgang weer en verschijnt "FULL" wanneer het opladen voltooid is.

Als het batterijlampje met tussenpozen van 0,4 seconde knippert, keert de POWERbot automatisch terug naar het dockingstation.

2. SR1\*M70\*\*\*\*- / SR2\*M70\*\*\*\*-serie

Wanneer het batterijlampje knippert tijdens het reinigen, keert de POWERbot terug naar het dockingstation om zichzelf automatisch weer op te laden.

Opladen

U kunt de POWERbot de opdracht geven om zich tijdens het reinigingen opnieuw bij het dockingstation op te laden.

Batterij bijna leeg ('Lo')

Laad de POWERbot handmatig op door deze op het dockingstation te plaatsen.

Stappen die u moet uitvoeren als het apparaat niet wordt opgeladen

Controleer in de volgende gevallen de installatiestatus van het dockingstation:

- het dockingstation bevindt zich op een locatie die niet eenvoudig toegankelijk is voor de POWERbot.

▶ de afstand tussen het dockingstation en de POWERbot is meer dan 5 m.

- Het kan langer duren voordat de POWERbot bij het dockingstation is teruggekeerd om te worden opgeladen.

Laad de POWERbot handmatig op wanneer:

• het dockingstation zich in een hoek bevindt.
  ▶ de batterij helemaal leeg is.
  ▶ de POWERbot niet verder kan door een obstakel (bijvoorbeeld meubels)
  ▶ de POWERbot een drempel in de buurt van het dockingstation niet kan oversteken (de maximale hoogte van een drempel die de POWERbot kan oversteken, is ongeveer 1,5 cm.)
• het batterijlampje knippert en de melding "Lo" wordt weergegeven.
  ▶ het batterijlampje knippert (van toepassing op SR1*M701***-serie)
• de lokale of handmatige reiniging voor de POWERbot is ingeschakeld.

NEDERLANDS-11

De POWERbot gebruiken

Schakel de noodstopschakelaar in aan de onderzijde van de unit voordat u de POWERbot gebruikt.

Het apparaat in- en uitschakelen

Houd de toets 📊anger dan 3 seconden ingedrukt.

- Wanneer de POWERbot 30 minuten niet wordt gebruikt, SR1*M70**U* - / SR2*M70**U*-serie: schakelt over op energiespaarstand. SR1*M70**W* - / SR2*M70**W*-serie: keert automatisch terug naar het dockingstation om te worden opgeladen.

Druk op deze toets en laat los. De POWERbot beweegt en reinigt de ingestelde gebieden automatisch één keer.

* Reinigen stoppen: Druk op de toets▶en laat los.

De modus Lokaal reinigen gebruiken

De POWERbot reinigt een afgebakend gebied grondig.

Opladen

U kunt de POWERbot de opdracht geven om zich tijdens het reinigingsproces automatisch opnieuw op te laden bij het dockingstation.

NEDERLANDS-12

Reinigingsmodi selecteren

Reinigingsmodus Selectieprocedure		Weergegeven pictogram
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Automatisch reinigen
Lokaal reinigen
Reinigen herhalen	☐ Druk eerst op de toets [type A,B, Repeat], [type C,D Repeat] op de afstandsbedieningen druk daarna op [Start/Stop ▷].		-
Handmatig reinigen	☐ Handmatig reinigen kan wordengeselecteerd met de richtingstoetsen opde afstandsbediening.		-

Als de POWERbot het dockingstation niet meer kan bereiken, schakelt het apparaat over op de energiespaarstand en gaat het display uit.
Om de energiespaarstand te verlaten, drukt u op de toets [Start/Stop de afstandsbediening.
▶] of [Aan-uit ] op net apparaat of op
Als het reinigen in de automatische reinigingsmodus binnen 15 minuten is voltooid, reinigt de POWERbot het gebied nog een keer.

De POWERbot gebruiken

Reinigingsmethode voor elke modus

Reinigt de ingestelde gebieden automatisch één keer.

* SR1*M701***-serie : De robotstofzuiger blijft het reinigen herhalen totdat de batterij bijna leeg is.

Lokaal reinigen

Een specifiek lokaal gebied wordt intensief gereinigd. Deze modus kan worden gebruikt om brood- en koekkruimels op te ruimen.

Handmatig reinigen

U kunt de POWERbot met de afstandsbediening verplaatsen om de gewenste plek te reinigen. * Deze functie is niet van toepassing op de SR1*M701***-serie.

Reinigen herhalen

De robotstofzuiger blijft het reinigen herhalen totdat de batterij bijna leeg is.

* Deze functie is niet van toepassing op de SR1*M701***-serie.

Opmerking

▶ Als Automatisch reinigen of Reinigen herhalen begint, reinigt de POWERbot eerst het gebied in de buurt van het dockingstation.

Speciale reinigingsfuncties gebruiken

Reinigingsfunctie Bediening		Weergegeven pictogram
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Slimme vermogensregeling	* Wanneer de POWERbot een tapijt detecteert in de normale modus, gaat het apparaat automatisch met meer zuigkracht werken.
Reinigen in hoeken	* Wanneer de POWERbot een rand of hoek detecteert in de modus Automatisch reinigen of Lokaal reinigen, treedt het automatische schuifdeksel in werking en gaat naar het rand- of hoekgebied om te reinigen.► Rechte rand (één keer reinigen)► Hoek (twee keer reinigen)

NEDERLANDS-14

De Virtual Guard installeren

De infraroodstralen van de Virtual Guard voorkomen dat de POWERbot bepaalde gebieden betreedt.

* (Alleen meegeleverd bij SR2*M707***-serie Bij de SR2*M704***- / SR2*M705***- / SR2*M706***-serie is een extra aanschaf vereist.)

De afstand voor de virtuele muur bedraagt minimaal 2,5 m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de POWERbot. Virtual Guard Minimaal 2,5 m.

1 Druk op de aan-uittoets om het apparaat in te schakelen.

Het voedingslampje (rood) gaat knipperen.

2 Installeer de Virtual Guard waar u de toegang van de POWERbot wilt beperken

Zorg ervoor dat de afstandssensor zich in de gewenste richting bevindt, om een onzichtbare barrière te vormen (die de toegang voor de POWERbot blokkeert).

NEDERLANDS-15

De Virtual Guard installeren

Onderdeelnamen van de Virtual Guard

Aan-uittoets Aan-uitlampje Aan: het rode lampje knippert Uit: het lampje brandt niet POWERbot-detectiesensor Afstandssensor (infraroodsensor) Batterijklep

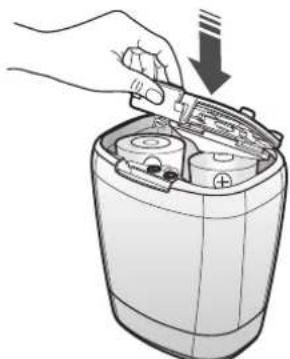

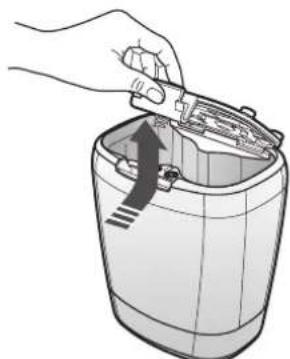

Batterijen plaatsen

De batterijen voor de Virtual Guard moeten afzonderlijk worden aangeschaft.

1 Open de batterijklep van de Virtual Guard door op de vergrendeling te drukken en deze omhoog te tillen.

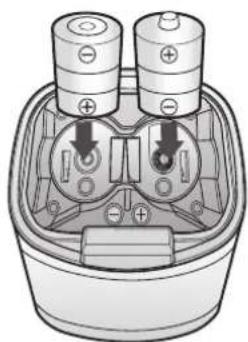

2 Plaats de alkalinebatterijen (type D) zoals wordt weergegeven in de afbeelding (controleer de polariteit (+, -) van de batterijen).

3 Steek het uiteinde van de klep in de sleuf en duw tegen het andere uiteinde om de batterijklep te sluiten.

De afstandsbediening gebruiken

[Type A] [Type B]

1 3 1, 2 1, 2 5 Spot Repeat Sound 4 2 Schedule Clock Cancel(Gsec) SAMSUNG Zie pagina 22

1 3 5 Spot Repeat Sound 4 2 Schedule Clock Cancel(Used) SAMSUNG Zie pagina 22

[Type C] [Type D]

1 3 1, 2 5 Point Cleaning 6 2 4 4 Spot Repeat Sound Schedule Clock Remote Cancel(3sec) Zie pagina 23 SAMSUNG

1 3 1, 2 5 Point Cleaning 6 2 4 4 Spot Repeat Sound Schedule Clock Remote Cancel(3sec) Zie pagina 23 SAMSUNG

NEDERLANDS-17

De afstandsbediening gebruiken

1 Aan-uit / Opladen / Start/Stop

Aan-uit					De POWERbot aan/uit zetten
Opladen					De POWERbot automatisch laten opladen aan het dockingstation
Start/Stop					Druk op deze toets om het reinigingsproces te starten en te stoppen.

2 Reinigingsmodi

Automatisch reinigen					Selecteer deze modus om alle ingestelde gebieden één keer te reinigen en vervolgens automatisch terug te keren naar het dockingstation.
Lokaal reinigen					Druk op deze toets om een specifiek lokaal gebied intensief te reinigen.
Reinigen herhalen					Selecteer deze modus om herhaaldelijk te reinigen totdat de batterij bijna leeg is en het lampje gaat knipperen

3 Zuigkracht

Turbomodus					Druk op deze toets om te reinigen met de grootste zuigkracht.
Normale modus					Druk op deze toets om te reinigen met de normale zuigkracht.
Stille modus					Druk op deze toets om te reinigen met een lager geluidsniveau.

4 Aanvullende functies

Geluid					Telkens wanneer u op deze toets drukt, wordt afwisselend Geluidseffecten → Dempengeselecteerd
Afstandsbediening			[HBA2]		Selecteer deze toets om de Wi-Fi-functie in of uit te schakelen

* De eerder gekozen instelling wordt niet gewijzigd, zelfs als de noodstopschakelaar uit en weer in wordt geschakeld.

NEDERLANDS-18

5 Handmatig reinigen en richtingstoetsen

Naar voren					Druk op deze toets om het apparaat naar links te verplaatsen.
Naar links		[0H2B]		[02TA]
Naar rechts					Druk op deze toets om het apparaat naarrechts te verplaatsen.

* Het apparaat kan niet in achterwaartse richting worden verplaatst.

6 Gericht reinigen

Alleen beschikbaar op afstandsbedieningen van het type C of D.

U kunt de afstandsbediening tijdens het reinigingsproces gebruiken om de gewenste plek aan te geven die door de POWERbot moet worden gereinigd.

Richt de rode stip binnen 0,5 m van de POWERbot op de vloer.

Houd de toets Gericht reinigen ingedrukt om de rode stip naar de gewenste plek te verplaatsen. De POWERbot volgt de rode stip om te reinigen.

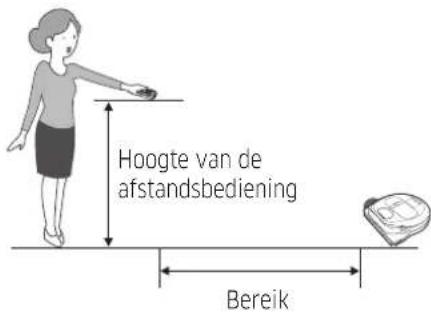

Bereik van de afstandsbediening

Hoogte van de afstandsbediening Bereik

Hoogte van de afstandsbediening	0,5 m 1 m	1,5 m
Bereik Circa 1,5 m Circa 2 m	Circa 3 m

Batterijen plaatsen

Open de batterijklep door deze omhoog te tillen terwijl u op de vergrendeling drukt en plaats de batterijen zoals wordt weergegeven in de afbeelding. Sluit de klep en zorg ervoor dat deze vastklikt.

Namen van de onderdelen

6 5 3 7 8 2 1 4 2

4 2 3 4 5 10 7 1 4 8 6 9 5

1 2 3 4 5 6 (3sec) (3sec)

Bovenzijde

1. Display
2. Ontvanger afstandsbediening
3. Obstakelsensor
4. Stofopvangbak
5. Camera
6. Toets voor stofopvangbak
7. Bumpersensor
8. Automatisch schuifdeksel

Onderzijde

1. Oplaadcontactpunten
2. Borstel
3. Borstelklep
4. Steiltesensor
5. Wielen
6. Batterijklep
7. Knop van borstelklep
8. Rijwiel
9. Noodstopschakelaar
10. Automatisch schuifdeksel

Display

1. Dagelijks schema
2. Normale modus/Turbomodus
3. Batterijlampje
4. Toets Lokaal reinigen, schema Dagelijks (3 sec)
5. Toets Start/Stop, Turbomodus (3 sec)
6. Toets Opladen

1 2 6 88:00 AM PM 11 28 109 13 3 4 5 7 15 14

1 2 6 3 4 5 7 88:00 AM PM 12 38 11 109 14 16 15

* SR1*M70**W* / SR2*M70**W*: model met Wi-Fi-ondersteuning

1. Dempen
2. Informatie-indicator
3. *Indicatielampje Smart Control
4. *Wi-Fi
5. Batterijniveau
6. Eenmalig/dagelijks programma
7. Cijferdisplay
8. Lokaal reinigen
9. Handmatig reinigen
10. Reinigen herhalen
11. Normale modus
12. Turbomodus
13. Toets Lokaal reinigen
14. Toets Start/Stop
15. Toets Opladen

1. Dempen
2. Informatie-indicator
3. *Indicatielampje Smart Control
4. *Wi-Fi
5. Batterijniveau
6. Eenmalig/dagelijks programma
7. Cijferdisplay
8. Lokaal reinigen
9. Handmatig reinigen
10. Reinigen herhalen
11. Stille modus
12. Normale modus
13. Turbomodus
14. Toets Lokaal reinigen
15. Toets Start/Stop
16. Toets Opladen

Tijd/programma instellen

[Type A, type B] Alleen Automatisch reinigen kan worden voorgeprogrammeerd.

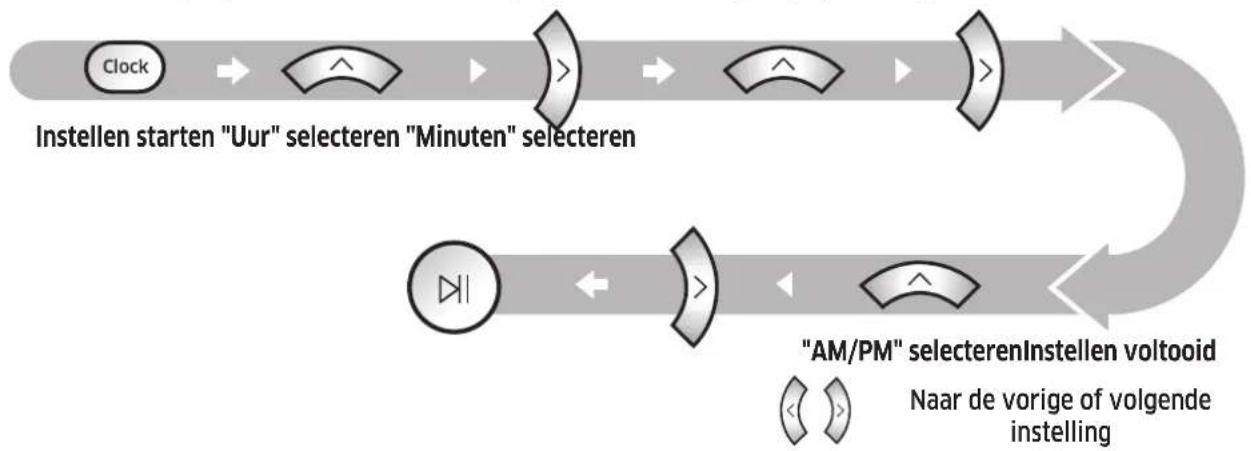

De tijd instellen

U moet de huidige tijd instellen voordat u het programma Eenmalig/Dagelijks kunt gebruiken.

Het programma instellen

U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation bevindt.

Annuleren tijdens instellen

- De instellingen worden automatisch geannuleerd als er langer dan 7 seconden geen invoer is ontvangen.

Het programma Eenmalig/Dagelijks annuleren

Wanneer er zowel een eenmalig als een dagelijks programma is ingesteld	Schedule Cancel (3sec)3 seconden ingedrukt houden		of Schedule Cancel (3sec)		of Schedule Cancel (3sec)
			Programma selecteren Annuleren voltooid
Wanneer er een eenmalig of dagelijks programma is ingesteld		Schedule Cancel (3sec)3 seconden ingedrukt houden

NEDERLANDS-22

[Type C, type D] Alleen Automatisch reinigen kan worden voorgeprogrammeerd.

De tijd instellen

U moet de huidige tijd instellen voordat u het programma Eenmalig/Dagelijks kunt gebruiken.

Het programma instellen

U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation bevindt.

Annuleren tijdens instellen

- De instellingen worden automatisch geannuleerd als er langer dan 7 seconden geen invoer is ontvangen.

Het programma Eenmalig/Dagelijks annuleren

Wanneer er zowel een eenmalig als een dagelijks programma is ingesteld	3 seconden ingedrukt houden	Programma selecteren Annuleren voltooid	of Programma selecteren Annuleren voltooid
Wanneer er een eenmalig of dagelijks programma is ingesteld		3 seconden ingedrukt houden

NEDERLANDS-23

Tijd/programma instellen

[SR1*M701***-serie] Voor de modellen zonder afstandsbediening is onderstaande programmeermethode beschikbaar.

Het programma instellen

U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation bevindt.

3 seconden ingedrukt houden

Wanneer het Schema-lampje ingeschakeld is, wordt het schema Dagelijks ingesteld.

* De tijd die u op de toets drukt, wordt ingesteld als schema. Het reinigen gebeurt automatisch dagelijks volgens de ingestelde tijd van het schema.

Dagelijks schema annuleren

Wanneer er een dagelijks schema is ingesteld

3 seconden ingedrukt houden

Reiniging en onderhoud

Voordat u de POWERbot schoonmaakt, moet u de noodstopschakelaar uitschakelen.

De stofopvangbak reinigen

① ② PUSH

1 Druk op de knop voor het losmaken van de stofopvangbak

2 Verwijder het deksel van de stofopvangbak

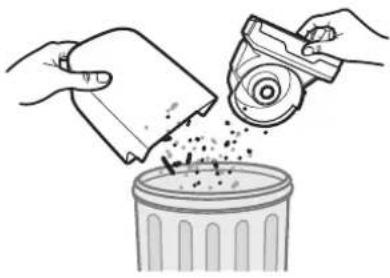

3 Verwijder het stof uit de stofopvangbak en de cycloonunit

4 Koppel de cycloonunit los van het deksel van de stofopvangbak en reinig de stofopvangbak en het filter

5 Zet de stofopvangbak weer in elkaar

"Klik"

6 Plaats de stofopvangbak in de behuizing en zorg dat deze vastklikt

De sensoren en camera reinigen

Licht afvegen met een zachte doek. Gebruik geen water of reinigingsmiddelen.

Camera Venster voorsensor Steiltesensoren Venster achtersensor

NEDERLANDS-25

Reiniging en onderhoud

De borstel en het automatische schuifdeksel reinigen

Het ontwerp van de borstel hangt af van het model.

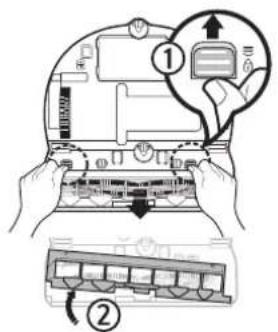

1 Verwijder het afdekplaatje van de borstel

2 Verwijder de borstel

4 Reinig het automatische schuifdeksel

5 Plaats de borstel terug

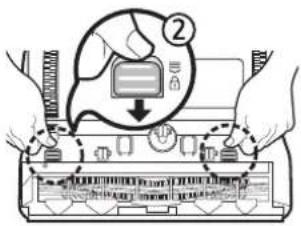

6 Plaats het afdekplaatje van de borstel terug

Het rijwiel reinigen

1 Leg een zachte doek op de vloer en leg de POWERbot hier ondersteboven op.

2 Gebruik een stomp staafje of een pincet om het vuil te verwijderen.

SmartThings-app

De SmartThings-app is uitsluitend compatibel met modellen met een Wi-Fi-functie.

De draadloze router instellen

▶ Raadpleeg de gebruiksaanwijzing van de draadloze router als zich toegangsproblemen voordoen.

▶ De Samsung POWERbot ondersteunt uitsluitend Wi-Fi op 2,4 GHz.
De Samsung POWERbot ondersteunt IEEE 802.11b/g/n en Soft-AP.
- IEEE 802.11n wordt aanbevolen.

▶ De Samsung POWERbot ondersteunt uitsluitend DHCP (Dynamic Host Configuration Protocol). Zorg ervoor dat de DHCP-serveroptie is geactiveerd op uw draadloze router.
▶ POWERbot ondersteunt WEP-OPEN, WPA-PSK/TKIP en WPA2-PSK/AES voor de verificatie- en versleutelingsprotocollen.

- WPA2-PSK/AES wordt aanbevolen.

- Controleer of uw router een unieke SSID en wachtwoord heeft.

▶ De kwaliteit van de draadloze netwerkverbinding kan worden beïnvloed door de omgeving.

▶ Als uw internetprovider het MAC-adres (een uniek identificatienummer) van uw pc of modem permanent heeft geregistreerd, is het misschien niet mogelijk een internetverbinding te maken op de POWERbot. Raadpleeg uw internetprovider voor meer informatie over het maken van een internetverbinding op een ander apparaat dan uw pc.

- Als uw internetprovider een ID of wachtwoord vereist voor het maken van een internetverbinding, is het misschien niet mogelijk een verbinding te maken op de POWERbot. In dat geval moet u een ID of wachtwoord invoeren om een verbinding met internet te kunnen maken.

▶ Wegens firewall-problemen is het misschien niet mogelijk om een verbinding met internet te maken op de POWERbot. Neem contact op met uw internetprovider om het probleem op te lossen.

- Sommige draadloze routers verzenden mogelijk een buitengewoon DNS-adres (Domain Name Server-adres), zelfs als er geen internetverbinding is. Neem in dat geval contact op met de leverancier van de draadloze router en uw internetprovider.

- Als u nog steeds geen verbinding met internet kunt maken, zelfs nadat u de procedure hebt uitgevoerd die door uw internetprovider wordt aanbevolen, kunt u contact opnemen met een erkend Samsung-servicecentrum.

- Als uw router geen Wi-Fi-gecertificeerd product is, kan er mogelijk geen verbinding met internet worden gemaakt op de POWERbot.

SmartThings-app

De SmartThings-app downloaden

▶ Download en installeer de SmartThings-app via een appstore (Google Play Store, Apple App Store of Samsung Galaxy Apps). Gebruik de trefwoorden "SmartThings" om de app te zoeken.

Opmerking

▶ SmartThings is niet compatibel met tablets en sommige andere mobiele apparaten. - Android 6.0 of hoger (minstens 2 GB RAM) is aanbevolen.
- iPad en sommige andere mobiele apparaten worden mogelijk niet ondersteund. - iOS 10.0 of hoger/iPhone 6 of hoger wordt ondersteund.
- Bezoek de Play Store of de App Store om te zien of uw mobiele apparaat compatibel is met SmartThings.
▶ De ondersteunde functies kunnen aangepast worden zonder voorafgaande berichtgeving.

Een Samsung-account instellen

▶ U dient u aan te melden bij een Samsung-account voordat u de SmartThings-app gebruikt.
- Als u een Samsung-account wilt instellen, kunt u de instructies in de SmartThings-app volgen.
Als u een Samsung-smartphone hebt, kunt u uw Samsung-account ook toevoegen in de instellingen van uw smartphone. U wordt dan automatisch aangemeld bij uw Samsung-account.

Een apparaat toevoegen aan de SmartThings-app

1. Verbind uw smartphone met de draadloze router.
2. Open de SmartThings-app op uw smartphone.
3. Als er een bericht wordt weergegeven dat er een nieuw apparaat is gevonden, tikt u op ADD NOW.
4. Als het bericht niet wordt weergegeven, tikt u op de + en selecteert u het apparaat waarmee u verbinding wilt maken in de lijst AVAILABLE DEVICES.

5. Als uw apparaat niet in deze lijst wordt weergegeven, voegt u het apparaat handmatig toe door het apparaattype en het specifieke model te selecteren.

6. [Android] De verbinding met uw apparaat wordt automatisch verwerkt.

- [iOS] Open de instellingen en selecteer [robot vacuum] Samsung in de Wi-Fi-lijst.

1. Geef de verificatie op wanneer u hierom wordt gevraagd.

2. [Android] De verbinding met uw draadloze router wordt automatisch verwerkt.

- [iOS] Open de instellingen en selecteer de draadloze router in de Wi-Fi-lijst.

1. De overige instellingen worden automatisch geconfigureerd. Vervolgens wordt er een nieuwe Device Card toegevoegd.

Opmerking

- Als u de productregistratie niet kunt voltooien, voert u de volgende stappen uit.

• Probeer de registratieprocedure opnieuw uit te voeren volgens de instructies in de berichten.
• Controleer of de UPnP-optie van de draadloze router actief is en probeer de registratieprocedure nogmaals.
• Controleer of de draadloze router in de draadloze modus staat en probeer de registratieprocedure nogmaals.
• Als u twee of meer POWERbots hebt, schakelt u de andere POWERbots uit en probeert u de POWERbot opnieuw te registreren.
• Als er een andere draadloze router met dezelfde SSID als uw draadloze router is, mislukt de registratie mogelijk.

▶ Indicatielampje Smart Control en Wi-Fi

	Aan	Smart Control is geblokkeerd. (De afstandsbediening kan nog wel worden gebruikt.)
	Uit Smart Control kan worden gebruikt.
	Aan De POWERbot is verbonden met de draadloze router.
	Uit	De POWERbot probeert verbinding te maken met de draadloze router.

• Wanneer Smart Control is geblokkeerd, kunt u de POWERbot niet bedienen via uw smartphone.
• Als de POWERbot en uw smartphone niet zijn verbonden met dezelfde draadloze router, is het mogelijk dat de reacties vertraagd optreden door de netwerkomgeving.

SmartThings-app

Software-update

• Wanneer de POWERbot wordt opgeladen via het dockingstation, maakt de POWERbot verbinding met de server om te controleren of er software beschikbaar is. Als er nieuwe software beschikbaar is, wordt deze automatisch door de POWERbot gedownload en bijgewerkt.
  Als "UP" wordt weergegeven op het display terwijl de POWERbot wordt opgeladen, geeft dit aan dat er een update wordt uitgevoerd. Wacht tot de update is voltooid voordat u de POWERbot gebruikt.

De SmartThings-app gebruiken

- Als u op de apparaatkaart in de SmartThings-app tikt, wordt de invoegtoepassing voor uw apparaat gestart.

1. Aan/uit
2. Richtingstoetsen voor handmatig reinigen (vooruit, linksom, rechtsom)
3. Automatisch reinigen (start/stop)
4. Lokaal reinigen
5. Huidige status
6. Status batterij
7. Zuigkracht
8. Herhalen (aan/uit)
9. Schema (eenmalig/dagelijks)
10. De huidige tijd van het apparaat wordt gesynchroniseerd wanneer de schema-instellingen worden geopend.

11. Een geprogrammeerde reiniging wordt alleen gestart wanneer het apparaat zich aan het dockingstation bevindt.

12. Reinigingsgeschiedenis

13. Instellingen > Gesproken handleiding

Opmerkingen en waarschuwingen

Opladen

Opmerking

▶ Als u de batterij tijdens het opladen oververhit raakt, kan het opladen langer duren.
▶ Wanneer er niet automatisch wordt opgeladen, gaat u als volgt te werk:

• Schakel de noodstopschakelaar (aan de onderzijde van de POWERbot) uit en weer in.
• Trek de stekker van het dockingstation uit het stopcontact en steek deze er vervolgens weer in.
• Trek de stekker van het dockingstation uit het stopcontact en controleer of er zich vuil op de oplaadcontactpunten bevindt. Reinig de POWERbot en de oplaadcontactpunten van het dockingstation met een droge doek of lap.
• Controleer of er zich obstakels, zoals reflecterende objecten en stoelen in de buurt van het dockingstation bevinden.

▶ Als de POWERbot niet wordt aangesloten op het dockingstation, lopen de batterijen vanzelf leeg.

- Probeer de POWERbot opgeladen te houden aan het dockingstation. (Schakel de noodstopschakelaar echter uit en trek de stekker van het dockingstation uit het stopcontact als u het huis voor langere tijd verlaat, bijvoorbeeld als u op vakantie of op zakenreis gaat.)

Gebruiken

Opmerking

▶ De POWERbot kan tijdens het reinigen achter drempels enzovoort blijven steken.

- Als u de werkzaamheden opnieuw wilt starten, schakelt u de noodstopschakelaar uit, verplaatst u de POWERbot naar een gebied waar deze zich gemakkelijk kan verplaatsen en schakelt u het apparaat weer in.

▶ De POWERbot kan moeilijk te bereiken plaatsen, zoals hoeken en de ruimte tussen de muur en de bank niet volledig reinigen.
- Gebruik een andere reinigingsmethode om deze locaties regelmatig te reinigen.
▶ De POWERbot kan geen grote stukken vuil opzuigen. Het is dus mogelijk dat er vuil op de vloer achterblijft nadat deze is gereinigd.
- Gebruik een andere reinigingsmethode om deze locaties regelmatig te reinigen.
▶ Als de POWERbot is uitgeschakeld, kan deze niet worden ingeschakeld via de aan-uittoets [Power] op de afstandsbediening. Houd de toets [Start/Stop] op de POWERbot ingedrukt.
▶ U kunt de modus Lokaal reinigen niet selecteren en door de POWERbot laten uitvoeren wanneer deze wordt opgeladen.
- Als u op de toets Handmatig reinigen / Lokaal reinigen drukt tijdens het opladen, wordt de POWERbot losgekoppeld van het dockingstation en in de modus Stand-by gezet.

Reiniging en onderhoud

Opmerking

▶ Als u de stofopvangbak en het filter met water hebt gereinigd
- Stofopvangbak: veeg de stofopvangbak volledig droog.
- Filter: laat het filter volledig in de schaduw drogen voordat u het opnieuw gebruikt.
- Wanneer u het automatische schuifdeksel gaat reinigen, moet u het deksel er niet te hard uittrekken.

Let op

- Let op uw vingers wanneer u het filter verwijdert of terugplaatst, aangezien ze bekneld kunnen raken in de opening van de stofopvangbak.

Opmerkingen en waarschuwingen

• Om te voorkomen dat de POWERbot verstopt raakt, moet u opletten dat er geen tandenstokers, wattenstaafjes enzovoort worden opgezogen.
  ▶ Als het vuil moeilijk van de borstel te verwijderen is, neemt u contact op met een erkend Samsung-servicecentrum.
  ▶ Aangezien de borstel tijdens het reinigen van de vloer vuil verwijdert, is het mogelijk dat er zich ander materiaal, zoals draden en lange haren aan de borstel hecht. Controleer en reinig deze regelmatig voor de beste reinigingsresultaten.
  ▶ Als een borstel of borstelklep na het onderhoud niet op de juiste manier wordt teruggeplaatst, kan dit krassen op de vloer veroorzaken of kan het apparaat beschadigd raken. Plaats deze daarom op de juiste manier terug volgens de onderhoudsinstructies.

Over de batterij

Opmerking

• Koop uw batterijen bij erkende Samsung-centra en controleer vooraf het symbool (SAMSUNG) op de batterij en de modelnaam.
• Deze batterij is exclusief voor de Samsung Electronics POWERbot. Niet voor andere producten gebruiken.
  ▶ Haal de batterij niet uit elkaar en breng geen modificaties aan.
  ▶ Stel de batterij niet bloot aan vuur en verwarm deze niet.
  ▶ Raak de oplaadcontacten (+, -) niet aan met metalen objecten.
  ▶ Bewaar de batterij binnenshuis (bij 0 °C - 40 °C).
  ▶ Als de batterijen niet goed werken, haal deze dan niet uit elkaar. Neem contact op met het dichtstbijzijnde Samsung-servicecentrum.

▶ Naarmate de batterij vaker is gebruikt, zal de oplaadtijd en gebruikstijd van de batterij afnemen. Wanneer de levensduur van de batterij is overschreden en deze niet meer goed oplaadt, laat u de batterij bij een Samsung-servicecentrum vervangen.
- De batterijgarantie geldt voor een periode van 6 maanden na de aankoopdatum.

Over de IrDA-sensor

Let op

▶ De overdracht van het infraroodsignaal verloopt mogelijk minder soepel op locaties met halogeenlicht of in de buitenlucht.
▶ De POWERbot maakt gebruik van 3 soorten infraroodapparaten. De apparaten hebben allemaal een ander prioriteitsniveau. Het kan zijn dat een apparaat niet werkt als het signaal ervan wordt verdrongen door een apparaat met een hogere prioriteit.

- Prioriteit van infraroodsignalen Smart Control > dockingstation

• Wanneer er verschillende infraroodsignalen in een kleine ruimte of op korte afstand van elkaar worden gebruikt, kunnen de signalen elkaar storen en ervoor zorgen dat de apparaten niet naar behoren functioneren.
• Als er meerdere POWERbots tegelijk worden gebruikt, kunnen er storingen optreden door interferentie van de infrarode signalen.

Informatiecodes

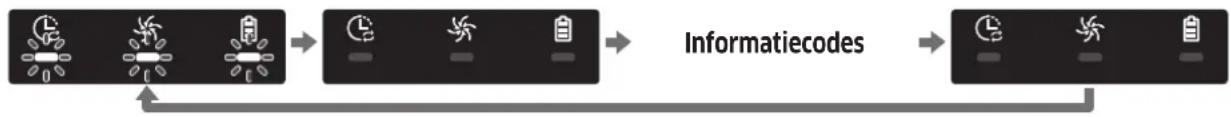

1 Onderstaande drie indicatielampjes knipperen met een informatiecodealarm.

2 Schakel de noodstopschakelaar uit, lees onderstaande instructies en voer de desbetreffende actie uit

3 De informatiecode verdwijnt wanneer u de noodstopschakelaar inschakelt

Informatiecodes animatie

Informatiecodes Controleren

	De POWERbot is tijdens het verplaatsen vast komen te zitten.► Schakel de noodstopschakelaar uit en verplaats de POWERbot naar een andere plek om te reinigen.
	Vastgeraakt vuil in de borstel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit de borstel.
	Vastgeraakt vuil in het linkerrijwiel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit het rijwiel.
	Vastgeraakt vuil in het rechterrijwiel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit het rijwiel.
	De bumpersensor moet worden gecontroleerd.► Schakel de noodstopschakelaar uit en vervolgens weer in.► Als de informatiecode niet verdwijnt, controleert u of er iets vastzit tussen de bumper en de behuizing zelf. Trek in dat geval lichtjes aan de bumper om het obstakel te verwijderen.
	Ophoping van vuil op de obstakelsensor.► Schakel de noodstopschakelaar uit en reinig de sensor aan de voor- en achterkant met een zachte doek.
	Ophoping van vuil op de steiltesensor.► Schakel de noodstopschakelaar uit en reinig de steiltesensor met een zachte doek.
	De hoofd-PCB moet worden gecontroleerd.► Schakel het product uit en weer in. Als hetzelfde probleem herhaaldelijk optreedt, moet er een servicecontrole worden uitgevoerd.

Informatiecodes

1 Onderstaande informatiecode wordt weergegeven met een foutalarm.

2 Schakel de noodstopschakelaar uit, lees onderstaande instructies en voer de desbetreffende actie uit

3 De informatiecode verdwijnt wanneer u de noodstopschakelaar inschakelt

Informatiecodes Controleren

	De POWERbot is tijdens het verplaatsen vast komen te zitten.► Schakel de noodstopschakelaar uit en verplaats de POWERbot naar een andere plek om te reinigen.
	Vastgeraakt vuil in de borstel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit de borstel.
	Vastgeraakt vuil in het linkerrijwiel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit het rijwiel.
	Vastgeraakt vuil in het rechterrijwiel.► Schakel de noodstopschakelaar uit en verwijder het vuil uit het rijwiel.
	De bumpersensor moet worden gecontroleerd.► Schakel de noodstopschakelaar uit en vervolgens weer in.► Als de informatiecode niet verdwijnt, controleert u of er iets vastzit tussen de bumper en de behuizing zelf. Trek in dat geval lichtjes aan de bumper om het obstakel te verwijderen.
	Ophoping van vuil op de obstakelsensor.► Schakel de noodstopschakelaar uit en reinig de sensor aan de voor- en achterkant met een zachte doek.
	Ophoping van vuil op de steiltesensor.► Schakel de noodstopschakelaar uit en reinig de steiltesensor met een zachte doek.
	De hoofd-PCB moet worden gecontroleerd.► Schakel het product uit en weer in. Als hetzelfde probleem herhaaldelijk optreedt, moet er een servicecontrole worden uitgevoerd.

Problemen oplossen

Symptoom Controleren
De POWERbot werkt helemaal niet.	► Controleer of de noodstopschakelaar is ingeschakeld.► Controleer of alle pictogrammen worden weergegeven op het display.► Controleer of de batterij van de POWERbot leeg is.- Wanneer "Lo" wordt weergegeven, plaatst u de POWERbot aan het dockingstation om op te laden.- Wanneer het batterijlampje knippert, plaatst u de POWERbot handmatig aan het dockingstation om op te laden. (Alleen bij de SR1*M701***-serie)► Vervang de batterijen (type AAA) wanneer de afstandsbediening niet werkt.
De POWERbot is tijdens het reinigingsproces gestopt.	► Wanneer "Lo" wordt weergegeven op het display, plaatst u de POWERbot aan het dockingstation om op te laden.► Wanneer het batterijlampje knippert, plaatst u de POWERbot handmatig aan het dockingstation om op te laden. (Alleen bij de SR1*M701***-serie)► Wanneer de POWERbot wordt geblokkeerd door een obstakel, zoals een snoer of drempel, tilt u het apparaat op om het obstakel te omzeilen.- Als er stoffen of draden in het rijwiel verwikkeld zijn geraakt, schakelt u de noodstopschakelaar uit en verwijdert u de stoffen of draden voordat u het gebruik van het apparaat hervat.
Zuigkracht is zwak.	► Wanneer de stofopvangbak te vol is, kan de zuigkracht afnemen. Schakel de noodstopschakelaar uit en leeg de stofopvangbak.► Als de zuigopening (aan de onderzijde van de POWERbot) wordt geblokkeerd door vuil of ander materiaal, schakelt u de noodstopschakelaar uit en verwijdert u het materiaal.► Wanneer er plotseling meer geluid wordt geproduceerd, schakelt u de noodstopschakelaar uit en leegt u de stofopvangbak.
De POWERbot kan het dockingstation niet vinden.	► Controleer of er sprake is van een stroomstoring of dat de stekker uit het stopcontact is getrokken.► Verwijder alle obstakels rond het dockingstation die er mogelijk voor kunnen zorgen dat de POWERbot niet kan terugkeren naar het dockingstation.► Wanneer er zich vuil of ander materiaal op de oplaadcontactpunten bevindt, kan dit van invloed zijn op het oplaadproces. Reinig de oplaadcontactpunten.
De POWERbot begint plotseling in diagonale richting te reinigen.	► Controleer of het dockingstation in het geval van een houten vloer in het verlengde van de nerven is geplaatst.► De POWERbot reinigt mogelijk in een diagonale richting omdat dit de kortste route naar een ander gebied is. Het apparaat verplaatst zich mogelijk ook in een diagonale richting als er onder die hoek contact is geweest met een obstakel, als het apparaat onder die hoek is opgeladen bij het dockingstation, of omdat dit in de richting van de nerven van de houten vloer of de voegen van de tegelvloer is.
Gericht reinigen werkt niet.	► Als u de rode stip rechtstreeks op de POWERbot richt, beweegt deze zich mogelijk niet in de gewenste richting.- Richt de rode stip binnen 0,5 m van de POWERbot op de vloer.* Gebruik de functie Gericht reinigen niet in direct zonlicht, bij fel licht of op donkere vloeren.

NEDERLANDS-35

Problemen oplossen

Symptoom Controleren
Ik heb de SmartThings-app geinstalleerd, maar de POWERbot kan geen verbinding maken.	► U kunt het product gebruiken nadat verbinding is gemaakt tussen de draadloze router en de POWERbot door middel van Easy-Setup.
Ik kan me niet aanmelden bij mijn Samsung-account.	► Controleer uw gebruikersnaam en wachtwoord op het scherm van uw Samsung-account.
Er verschijnt een bericht dat er een fout is opgetreden tijdens Easy-Setup.	► Er kan sprake zijn van een tijdelijke storing in verband met de afstand tot de draadloze router of door andere obstakels. Probeer het later nog een keer.
De producten werken niet, ondanks dat een normale verbinding met de POWERbot aanwezig is op de smartphone.	► Schakel de SmartThings-app uit en start deze opnieuw, of verbreek de verbinding tussen de smartphone en de draadloze router en maak een nieuwe verbinding. Of schakel de stroomtoevoer naar de POWERbot uit en weer aan, wacht een minuut of langer en voer de SmartThings-app opnieuw uit.
De functies van de SmartThings-app werken niet.	► Controleer of de functie voor het vergrendelen van de Smart Control op de POWERbot is ingeschakeld. (Wanneer de Smart Control is vergrendeld, is het Wi-Fi-indicatielampje uitgeschakeld.)
De SmartThings Robot-stofzuiger-app kan niet worden opgestart.	► Controleer of de POWERbot is verbonden met de draadloze router.
De POWERbot is niet verbonden met Wi-Fi.	► Controleer de status van de draadloze router.
De functie Slimme vermogensregeling werkt op een normale vloer.	► Controleer of de vloer niet oneven is; dan werkt de POWERbot met de behuizing enigszins opgetild.► Controleer of er vastgeraakt vuil op de steiltesensor zit, onder op de POWERbot.► Controleer of de vloer donker is.
De functie Slimme vermogensregeling werkt niet.	► Als de POWERbot een vloerkleed met korte vezels en een heldere kleur reinigt, kan deze het vloerkleed als vloer zien en in dat geval werkt de functie Slimme vermogensregeling niet.
De functie Reinigen in hoeken werkt niet.	► Als de POWERbot de muur niet herkent, werkt de functie Reinigen in hoeken mogelijk niet.- Indien er een obstakel van reflecterend materiaal voor de muur staat- Indien de muur zelf is gemaakt van reflecterend materiaal- Indien de muur een donkere kleur heeft
De functie Reinigen in hoeken is geactiveerd hoewel er geen muur of hoek is.	► Controleer of er zich kleine obstakels bevinden in een smalle ruimte.► Wanneer de POWERbot het voorste obstakel als een muur herkent, kan de functie Reinigen in hoeken worden geactiveerd.
De functie Reinigen in hoeken is geactiveerd ook al is de POWERbot niet in de buurt van een muur of hoek.	► Wanneer het door de POWERbot gedetecteerde aantal graden van een hoek hoog is, kan de functie Reinigen in hoeken worden geactiveerd zonder dat er een muur of hoek in de buurt is.

* Samsung Electronics verklaart hierbij dat het type radiotoestel voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EG-Conformiteitsverklaring vindt u op deze website: De officiële Conformiteitsverklaring vindt u op http://www.samsung.com, ga naar Ondersteuning > Productondersteuning zoeken en voer de modelnaam in.

NEDERLANDS-36

Symptoom Controleren
SmartThings-app kan niet worden geïnstalleerd.	► De SmartThings-app kan worden gebruikt in Android 6.0 of hoger en iOS 10 of hoger.► De door de SmartThings-app ondersteunde versie van een besturingssysteem kan later worden gewijzigd.► Voor geroote smartapparaten worden de standaardinstallatie en het standaardgebruik niet gegarandeerd.
Er wordt een bericht weergegeven dat de productregistratie is mislukt.	► Volg de instructies in de pop-upberichten om de procedure voor de productregistratie opnieuw uit te voeren.► Raadpleeg "De draadloze router instellen" in de gebruiksaanwijzing.► Raadpleeg de stappen voor het uitvoeren van de productregistratie in het gedeelte "Een apparaat toevoegen aan de SmartThings-app" in de gebruiksaanwijzing.► Wanneer de productregistratie opnieuw mislukt, stelt u de POWERbot en smartphone opnieuw in, voert u de SmartThings-app opnieuw uit en probeert u de productregistratie opnieuw.► U dient hetzelfde Samsung-account te gebruiken voor aanmelding bij de app en productregistratie.► Alle gebruikers moeten het Samsung-account gebruiken dat is uitgegeven door hetzelfde land.
Ondanks dat tijdens de productregistratie volgens de instructies de knop Opladen ingedrukt wordt gehouden, wordt de volgende stap niet weergegeven.	► Houd de knop Opladen ingedrukt totdat er een pieptoon wordt weergegeven.► Als de volgende stap niet binnen enkele seconden wordt weergegeven, drukt u nogmaals op de knop Opladen.
Tijdens de productregistratie kan de draadloze router niet worden gevonden.	► Annuleer de productregistratie, voer de SmartThings-app opnieuw uit en probeer de productregistratie opnieuw.
Tijdens de productregistratie is het AP-wachtwoord 1111122222 niet juist ingevoerd.	► Houd "[robot vacuum] Samsung" in de netwerklijst ingedrukt en verwijder het netwerk om het wachtwoord te initialiseren.
Tijdens de productregistratie is het wachtwoord van de draadloze router niet juist ingevoerd.	► Annuleer de productregistratie, voer de SmartThings-app opnieuw uit en probeer de productregistratie opnieuw.► Houd de gewenste draadloze router in de netwerklijst ingedrukt en verwijder het netwerk om het wachtwoord te initialiseren.
Er is geen verbinding tussen de SmartThings-app en de POWERbot, hoewel de productregistratie is voltooid.	► Vernieuw het scherm en wacht enkele ogenblikken af.► Voer de SmartThings-app opnieuw uit.► Controleer of er een probleem met de internetverbinding is. Met name een firewall kan de standaardwerking onderbreken.

Problemen oplossen

Symptoom Controleren
De verbinding tussen de SmartThings-app en de POWERbot wordt plotseling verbroken tijdens een normale werking van de app.	► Als de POWERbot zich op enige afstand van een draadloze router bevindt, kan de verbinding worden onderbroken.► Stel de POWERbot en de smartphone opnieuw in en controleer de verbinding.► Als de verbinding regelmatig wordt onderbroken, voert u de productregistratie opnieuw uit.► Wanneer de SSID of het wachtwoord van een draadloze router wordt gewijzigd, voert u de productregistratie opnieuw uit.
De bediening via de SmartThings-app werkt niet omdat de functie voor de afstandsbediening is uitgeschakeld.	► De functie voor de afstandsbediening heeft de status Uitgeschakeld. Schakel de functie voor de afstandsbediening in met behulp van de afstandsbediening.

NEDERLANDS-38

Waarschuwingen over de batterij

Verwijder de batterij in dit product niet zelf, en doe er ook geen pogingen toe. Als de batterij moet worden vervangen, neemt u contact op met uw serviceprovider of een onafhankelijke, erkende deskundige. Deze instructies zijn opgesteld om uitsluitend te worden gebruikt door uw serviceprovider en onafhankelijke, erkende deskundigen.

VERWIJDER VOOR UW EIGEN VEILIGHEID DE BATTERIJ NIET ZELF, DOE ER OOK GEEN POGINGEN TOE EN WERP DE BATTERIJ OOK NIET IN HET VUUR. HAAL DE BATTERIJ NIET UIT ELKAAR, VERPULVER DEZE NIET EN MAAK ER GEEN GATEN IN.

Hoe u de batterij verwijdert

Haal de POWERbot uit de batterijlader/het dockingstation alvorens deze te demonteren. U dient voor uw eigen veiligheid de POWERbot uit te schakelen alvorens deze te demonteren.

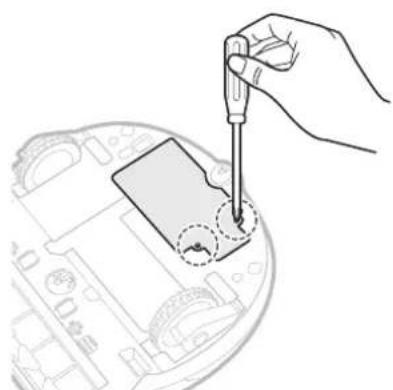

1 Leg de POWERbot neer, keer deze om en verwijder 2 schroeven.

2 Verwijder het deksel van de stofopvangbak.

3 Neem de batterij uit de opening en koppel de aansluiting los.

Correcte verwijdering van de batterij in dit product

(Van toepassing in landen waar batterijen gescheiden worden ingezameld.)

De markering op de batterij, handleiding of verpakking geeft aan dat de batterij in dit product niet met het huishoudelijk afval mag worden meegegeven. Waar aangeduid geven de chemische symbolen Hg, Cd of Pb aan dat de batterij kwik, cadmium en lood bevat in een hogere concentratie dan EU-richtlijn 2006/66.

De batterij in dit product kan niet door de gebruiker worden vervangen. Voor informatie over de vervanging ervan neemt u contact op met uw serviceprovider. Probeer de batterij niet te verwijderen en werp deze niet in het vuur. Haal de batterij niet uit elkaar, verpulver deze niet en maak er geen gaten in. Als u van plan bent dit product weg te werpen, zal de afvalverwerker de juiste maatregelen nemen om het product te recyclen en verwerken, ook voor wat betreft de batterij

NEDERLANDS-39

Open Source-kennisgeving

De software bij dit product bevat open source-software. U kunt tot drie jaar na de laatste verzending van dit product de volledige bijbehorende broncode verkrijgen door een e-mail te sturen naar mailto:[e-mail].

Het is ook mogelijk de volledige bijbehorende code op een fysiek medium, zoals een cd-rom, te verkrijgen. Hiervoor betaalt u een minimaal bedrag.

De URL http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 verwijst naar de downloadpagina van de beschikbaar gestelde broncode en informatie over de opensourcelicentie voor dit product. Dit aanbod geldt voor iedereen die deze informatie heeft ontvangen.

Classificatie Item			Gedetailleerde informatie
			SR1*M701*** SR1	M702*** / SR1*M703***
Mechanische specificaties (POWERbot)	Afmetingen (D x H x B) 340 mm x 97 mm x 348 mm
	Gewicht 4 kg
	Sensor Plafondvormherkenning (Visionary Mapping plus TM)
	Type toetsen op de POWERbot Tiptoets
Energiespecificaties	Voltage 100-240 V, 50 Hz/60 Hz
	Stroomverbruik 80 W
	Batterijspecificaties 21,6 V/ 38,8 Wh
Reinigen	Type opladen Automatisch/handmatig opladen
	Reinigingsmodus		Automatisch, Lokaal, Dagelijks schema	Automatisch, Lokaal, Herhalen, Handmatig, Eenmalig en Dagelijks schema
	Oplaadduur Circa 240 minuten
	Reinigingstijd (bij een harde vloer)	Turbomodus Circa 30 minuten
		Normale modus Circa 60 minuten
Wi-Fi	Frequentiebereik 2412 - 2472 MHz
	Vermogen zender (max)		20 dBm

Classificatie Item	Gedetailleerde informatie
Mechanische specificaties (POWERbot)	Afmetingen (D x H x B) 340 mm x 97 mm x 348 mm
	Gewicht	4,3 kg
	Sensor Plafondvormherkenning (Visionary Mapping plus TM)
	Type toetsen op de POWERbot	Tiptoets
Energiespecificaties	Voltage 100-240 V, 50 Hz/60 Hz
	Stroomverbruik	130 W
	Batterijspecificaties 21,6 V/ 77,8 Wh
Reinigen	Type opladen Automatisch/handmatig opladen
	Reinigingsmodus	Automatisch, Lokaal, Herhalen, Handmatig, Eenmalig en Dagelijks schema
	Oplaadduur Circa 160 minuten
	Reinigingstijd (bij een harde vloer)	Turbomodus Circa 30 minuten
		Normale modus Circa 60 minuten
		Stille modus Circa 90 minuten
Wi-Fi	Frequentiebereik 2412 - 2472 MHz
	Vermogen zender (max)	20 dBm

* Ter verbetering van het product kunnen ontwerp en specificaties van het product zonder voorafgaande kennisgeving worden gewijzigd.
* De oplaad- en reinigingstijd kunnen enigszins afwijken, afhankelijk van de gebruiksomstandigheden.

NEDERLANDS-41

SAMSUNG

POWERbot
