GEBRUIKSAANWIJZING SC6153 QLIMA

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner Qlima. U hebt een

kwaliteitproduct gekocht waar u, indien het verantwoordig gebruikt worden, jaren van zult genieten.

Lees eerst deze gebruiksaanwijzingen om ervoor te zorgen dat u van de maximale

levensduur van uw airconditioner=kunt genieten.

Wij bieden, namens de fabrikant, een garantie van 24 maanden op alle materiaaldefecten en productiefouten en een garantie van 48 maanden op de compressor van de

airconditioner.

Geniet van uw airconditioner.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUDSOPGAVE

A VEILIGHEIDSMAATREGELEN

1. GEBRUIKERSHANDLEIDING

B. SPECIFICATIONS EN KENMERKEN VAN DE UNIT

SCHERM BINNENUNIT

BEDRIJFSTEMPERATUUR

SPECIALE FUNCTIONS

DE HOEK VAN DE LUCHTSTROMING INSTELLLEN

HANDMATIGEBEDIENING(ZONDERAFSTANDSBEDIENING)

C. ZORG EN ONDERHOUD
D. PROBLEMEN OPLOSSEN
E. ACCESSORIES

2. INSTALLATIE HANDLEIDING

OPMERKING!

Installatie, onderhoud en reparations van deze unit要去en uitgevoerd worden door een gecertificerd technicus.

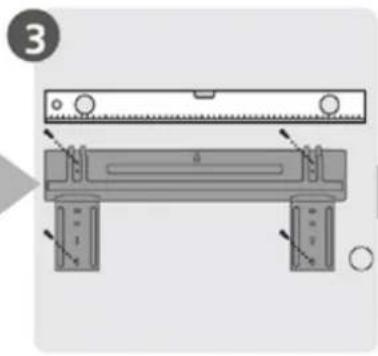

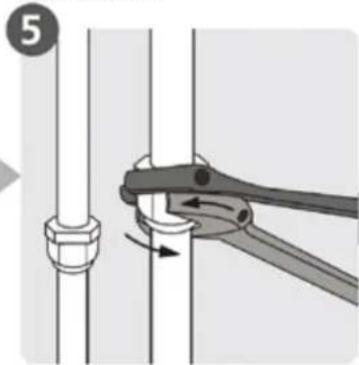

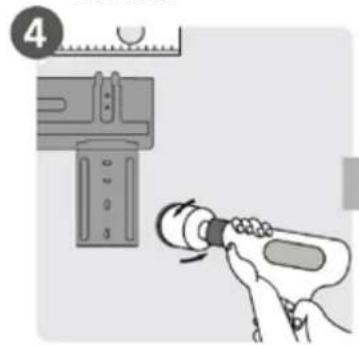

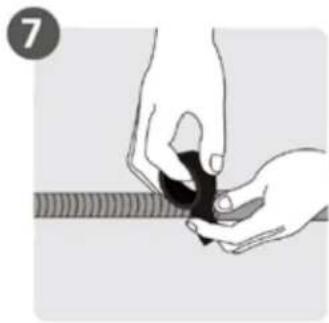

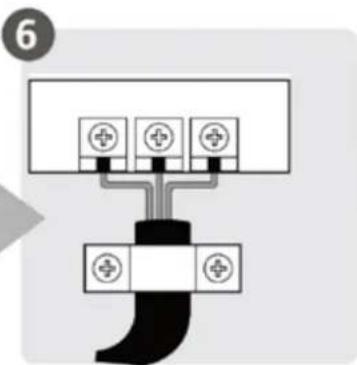

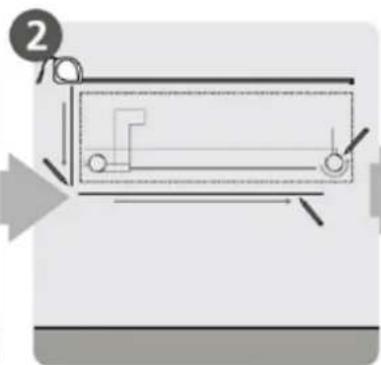

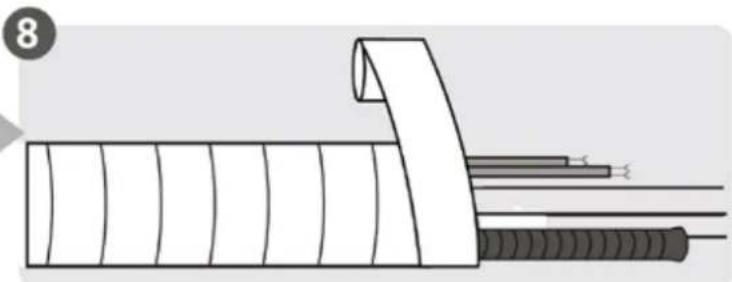

F. OVERZICHT INSTALLATIE - BINNENUNIT

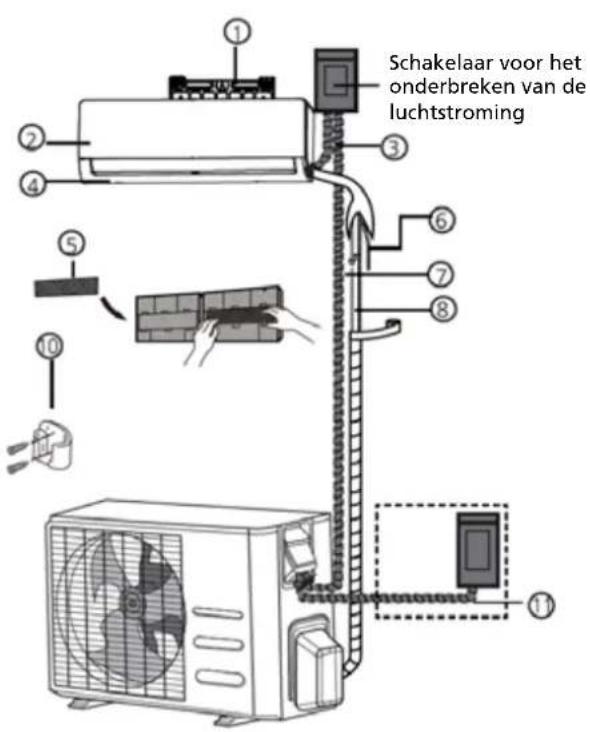

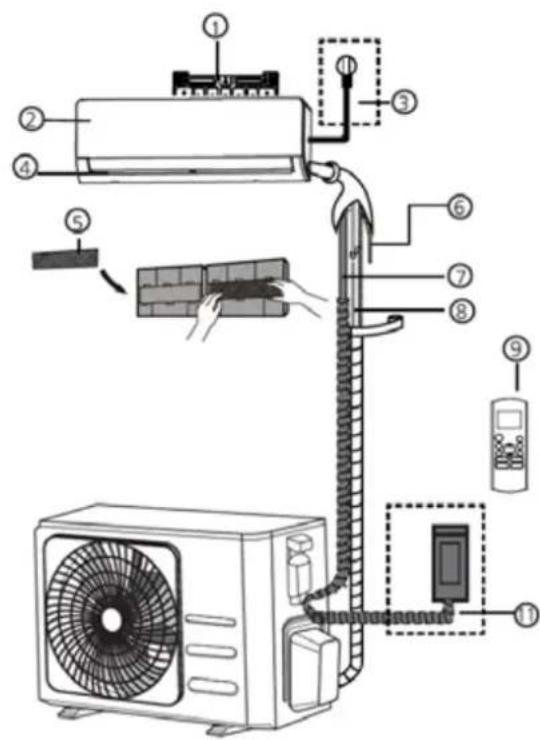

G. ONDERDELEN VAN DE UNIT
H. INSTALLATIE BINNENUNIT

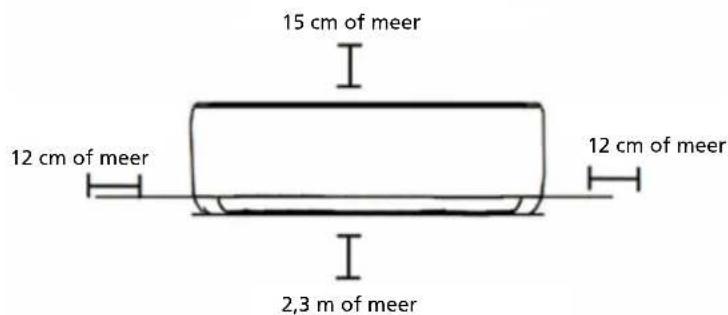

DE PLAATS VAN INSTALLATIE KIEZEN

Lees deze handleiding aandachtig vór het installereren of bedieren van uw nieuwe airconditioning. Bewaar deze handleiding voor raadpleging in de toekomst.

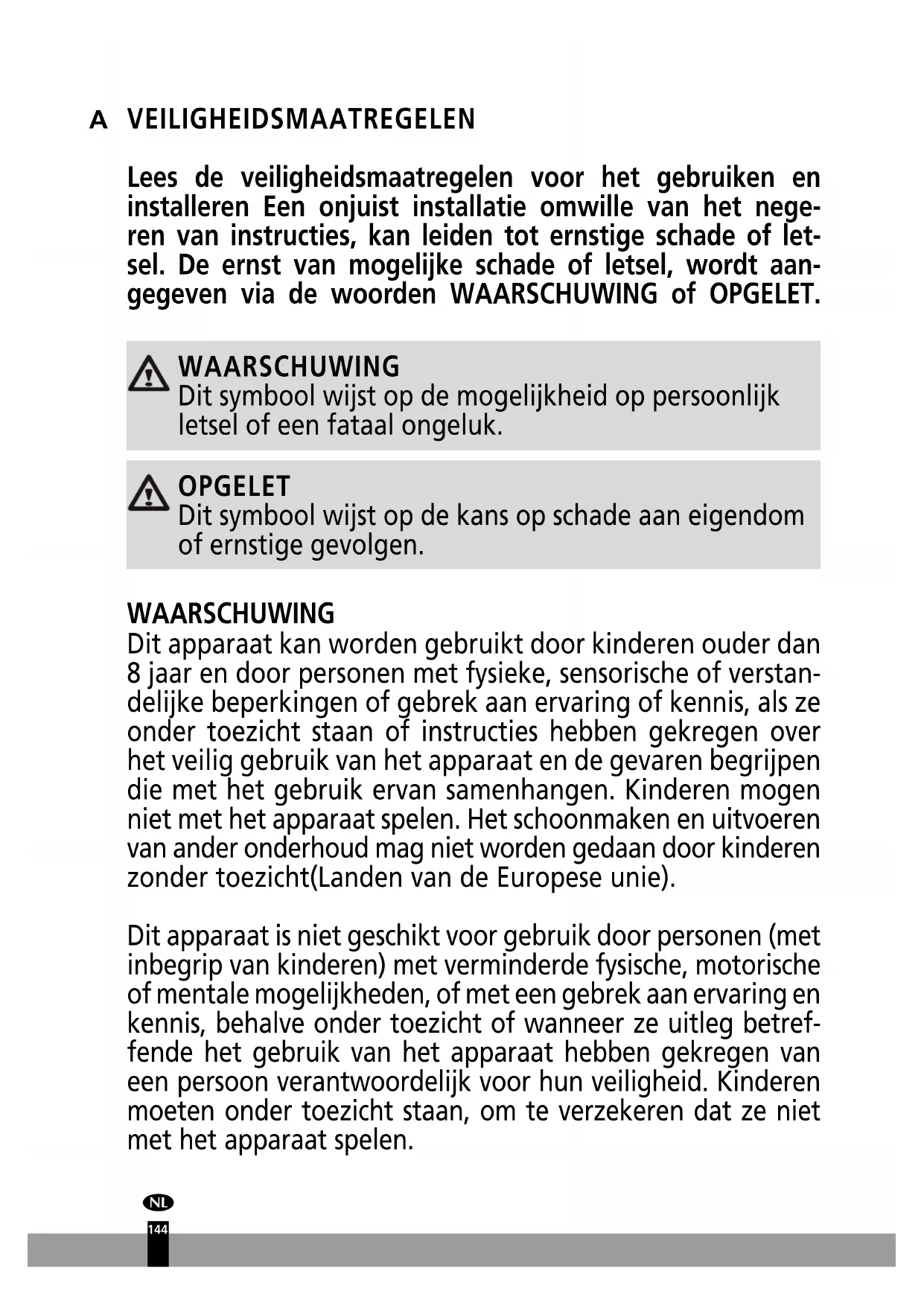

A VEILIGHEIDSMAATREGELEN

Lees de veiligheidsmaatregelen voor het gebruiken en installereren Een onjuist installmentie omwille van het negearen van instructies, kan leiden tot ernstige schade of letsel. De ernst van mogelijkke schade of letsel, worden aangegeven via de woorden WAARSCHUWING of OPGELET.

WAARSCHUWING

Dit symbol wijd op de möglichkheid op persoonlijk letsel of een fataal ongeluk.

OPGELET

Dit symbol wijst op de kans op schade aan eigendom of ernstige gevolgen.

WAARSCHUWING

Dit apparaat kan worden gebruikt door kinderen ouder dan 8aar en door personen met fysieke, sensorische of verstandelijk beperkingen of gebrek aan ervaring of kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren begrijpen die met het gebruik ervan samenhangen. Kinderen mogen nicht met het apparaat spelen. Het schoonmaken en uitvoeren van ander onderhoud mag nicht worden gedaan door kinderen zonder toezicht(Landen van de Europese unie).

Dit apparaat is nicht geschikt voor gebruik door Personen (met inbegrip van kinderen) met verminderde fysische, motorische of mentale möglichkheden, of met een gebrek aan ervaring en kennis, behalve onder toezicht of wanner ze uitleg betreffende het gebruik van het apparaat hebben gekregen van een persoon verantwoordelijk voor hun veiligheid. Kinderen要去en onder toezicht staan, om te verzekeren dat ze Niet met het apparaat spelen.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN HET PRODUCT

• Als er zich een abnormale toestand voordoet (zoals een brandgeur),zet het apparaat dan onmiddelijk uit en koppel de voeding los. Bel uw verdeler voor aanwijzingen om een elektrische schok,brand of letsel te vermijden.
• Steek geen vingers, stangen of andere voorwerpen in de luchtinlaat en luchtuitlaat. Dit kan letsel veroorzaken, waar dat de ventilator gegen hoge snugheid kan draaien.
• Gebruik geen brandbare spray's, zoalshaarlak, lak of verf in de buurt van de unit. Dit kan brand of ontsteking veroorzaken.
• Gebruik de airconditioner Niet opplaatsen in de buurt van brandbare gassen. Uitgestoten gas kan zich rond de unit verzamelen en een ontploffing peroorzaken.
• Installee uw airconditioner Niet in een vochtige ruimte, zoals een badkamer of wasplaats. Te veel bootstelling aan water kan leiden tot een kortsluiting van de elektrische onderdelen.
• Stel uw lichaam Niet gedurende langearendrechtstreeks bloot aan gekoelde lust.
• Laat kinderen nicht met de airconditioner spelen. Kinderen in de buurt van de unit要去 te allen tjnde onder toezicht staan.
• Als de airconditioner samen met kachels of andere verwarmingen gezruikt worden, zorg dan voor een goede verluchting van de ruimte om een zuurstoftekort te vermiinden.
• In bepaalde werkomgevingen, zoals keukens, serverruimtes, enz., worden het gebruik van special ontworpen airconditioners ten zeerste aanbevolen.

WAARSCHUWINGEN VOOR REINIGING EN ONDERHOUD

• Schakel het apparaat uit en koppel de voeding los vóor het reinigen. Dit nalaten kan een elektrische schok veroorzaken.

• Reinig de airconditioner nicht met overmatige hoeveelheden water.

• Reinig de airconditioner nicht met brandbare reinigingsmiddelen. Brandbare reinigungsmiddelen können brand of cervorming zeroorzaken.

OPGELET

• Schakel de airconditioner uit en koppel de voeding los wanneer u deze gedurende langeijd nicht zult gebruiken.
• Schakel de unit uit en koppel de voeding los tijdens stormweer.
• Zorg ervoor dat het gecondenseerde water ongehinderduit de unit kan lopen.
• Bedien de airconditioner nicht met natte handen. Dit kan een elektrische schok veroorzaken.
• Gebruik het apparaat Niet voor een ander doeleinde dan het bedoelde gebruik.
• Klim nicht op ofplaats geen voorwerpen op de buitenunit.
• Laat de airconditioner nicht gedurende langere periodes werken met geopende ramen of deuren of wonneer de vochtigkeit zeer hoog is.

ELEKTRISCHE WAARSCHUWINGEN

• Gebruik alleen de bijgeleverde stroomkabel. Als de stroomkabel beschadigd is,要去这一切 door de fabrikant, diens onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerde persoon worden verrangen, om gevaren te vermijden.
• Houd de voedingsstekker schoon. Vermijd dat er zich stof or vuil op of rond de stekker verzamelt. Vuile stekkers können brand of een elektrische schok veroorzaken.
• Trek Niet aan de stroomkabel om de stekker uit het stopcontact te trekken. Houd de stekker stevig vast en trek deze uit het stopcontact. Aan de kabel trekken kan deze beschadigden, met brand of een elektrische schok als gevolg.
• Pas de lenghte van de stroomkabel Niet aan of gebruik geen verlangkabel om de unit te voeden.
• Deel geen stopcontact met andere apparaten. Een onjuiste

of onvoldoende voeding kan brand of een elektrische schok veroorzaken.

• Het product要去ijdens de installmentie gepast geaard worden of een elektrische schok kan het gevolg zich.
• Volg voor alle elektrische werkzaamheden deplaatselijk en nationale standaarden en regelgeving inzake bedrading en de installmentiehandleiding. Sluit kabels stevig aan en maak ze goed vast om te Voorkomen dat de externe oppervlakken de klemmenstrook beschadigen. Slechte elektrische aansluitingen+knen oververhitten en brandveroorzaken,naast een elektrische schok. Alle elektrische aansluitingen moeten uitgevoerd worden overeenkomstig het elektrisch aansluit-schema op de panelen van de binnen- en buitenunits.
• Alle bedrading moet gesast geinstalleerd worden, om ervoor te zorgen dat het deksel goed gesloten kan worden. Wonneer het deksel van het regelbord nicht goed gesloten is, kan dit leiden tot corrosie en ervaar zorgen dat de aansluitpunten op de klemmenstrook opwarmen, vuur vatten of een elektrische schok veroorzaken.
• Wonneer de voeding op bestaande bedrading aangesloten worden,要去e eneerpolige onderbrekingsuitrusting met een minimale spel ing van 3mm op alle polen en een maximale lekstroom van 10 mA en een verliesstroomschakelaar (RCD) van 30 mA voorzien worden en要去 de onderbreking opgenomen worden in de aangesloten bedrading, overeenkomstig de betreffende regels.

LET OP DE SPECIFICATIONS VAN DE ZEKERINGEN

De printplaat (PCB) van de airconditioner is uitgerust met een zekering om te beschermen gegen overstroom. De specifieations van de zekering� op de printplaat gedrukt, zoals T3.15Al/250VAC, T5Al/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, enz.

OPMERKING: Voor de units met R32- of R290-koelmiddel, mag alleen de explosievrije, keramische zekering worden gebruikt.

UV-C-lamp (alleen van toepassing op de units met een UV-C-lamp)

Dit apparaat is voorzien van een UV-C-lamp. Lees de volgende aanwijzingen voor het openen van het apparaat.

1. Gebruik de UV-C-lampen nicht buiten het apparaat.
2. Apparaten met zichtbare schade mogen nicht gebrukt worden.
3. Het op een Niet zoals bedoelde manier gebruiken van het apparaat of beschadiging van de behuizing, kan leiden tot het ontsnappen van gevaarlijke UV-C-straling. UV-C-straling kan, zichs inkleine dosissen, schadelijk zijn voor de ogen en de huid.
4. Houd voór het openen van deuren en toegangspanelen met het gevarensymbol ULTRAVILOLET STRALING rekeningijdens het uitvoeren van ONDERHOUD, het worden aanbevolen om de voeding los te koppelen.
5. De UV-C-lamp kan nicht:gereinigd, gerepareerd en verwangen worden.
6. UV-C-AFSCHERMINGEN met het gevarensymbole ULTRAVIOLET STRALING mogen nicht verwijderd worden.

WAARSCHUWING

Dit apparaat bevat een UV-zender. Niet in de lichtbron kijken.

1. Installatie moet door een erkend verdeler of specialist uitgevoerd worden. Een slechte installmentie kan een waterlek, elektrische schok of brand zeroorzaken.

2. De installmentie要去 worden uitgevoerd volgens de installment-instructies. Een slechte installmentie kan leiden tot een waterlek, elektrische schok of brand. (In Noord-Amerika要去 de installmentie uitgevoerd worden door gekwalificeerd personeel, overeenkomstig de vereisten van NEC en CEC.)

3. Neem contact op met een erkend monteur voor reparatie of onderhoud van deze unit. Dit apparaat要去 geinstallerd worden overeenkomstig de nationale regelgeving voor elektrische bedrading.

4. Gebruik alleen de inbegrepen accessoires, onderdelen en de opgegeven onderdelen voor installmentie. Het gebruiken van Niet standarde onderdelen kan een waterlek, elektrische schok, brand zeroorzaken of de unit doe nallen.
5. Installeeer de unit op een stevige plaats die het gewicht van de unit kan dragen. Als de gekozen plaats het gewicht van de unit Niet kan dragen of wanner de installmentie Niet goed uitgevoerd worden, kan de unit vallen en ernstig letsel en ernstige schade veroorzaken.
6. Installeeer de afvoerleidingen overeenkomstig de aanwijzingen in deze handleiding. Slechte afvoer kan waterschade aan uwuis en eigendom veroorzaken.
7. Units die uitgerust zijn met een elektrische hulpverwarming mogen nicht op een afstand van minder dan 1 meter (3 feet) van brandbare materialen geplaatst worden.
8. Als er zich brandhaar gas rond de unit verzamelt, kan dit brand veroorzaken.
9. Sluit de voeding nicht opniew aan voordat alle werken voltooid zich.
10. Vraag bij het verplaatsen of op een neueplaats installereren van de airconditioner raad aan ervaren onderhouds-monteurs voor het loskoppelen en opnieuw installereren van de unit.
11. Lees, voor het installereren van het apparaat op zijn steun, de informatatie in de delen "installatie binnenunit" en "installatie buitenunit" voor details.

Opmerking over gefluoreerde gassen (Niet van toepassing op de unit met R290-koelmiddel)

1. De airconditioning bevat gefluoreerde broeikasgassen. Voor specifieke informatatie over het type van gas en de hoeveelheid, raadpleeg maar het betreffende label op

de unit of de "Gebruikshandleiding - Productfiche" in de verpakking van de buitenunit. (Alleen producten in de Europese Unie).

1. Installatie, onderhoud en reparations van deze unit moeten uitgevoerd worden door een gecertificierd technicus.
2. Ontmanteling en recyclage moeten uitgevoerd worden door een gecertificierd technicus.
3. Voor apparatuur die gefluoreerde broeikasgassen bevat in hoeveelheden van 5 ton CO2 -equivalent ofeer, maar minder dan 50 ton CO2 -equivalent, Indien het system isuitgerust met een lekdetectiesystem,要去 er minstens elke 24 maanden op lekken gecontrolereerd worden.
4. Wanner de unit is gecontroleerd op lekken, worden een gegaste archivering van alle controles sterk aanbevolen.

WAARSCHUWING bij het gebruik van R32/R290-koelmiddel

• Wanner brandhaar koelmiddel gekruikt worden,要去 het apparaat opgeslagen worden in een goed geventi-leerde ruimte met afmetingen die overeenstemmen met de gespecificierde afmetingen voor bedrijf.

Voor modellen met R32-koelmiddel:

Het apparaat moet worden geinstalleerd, gezruikt en bewaard in een kamer met een oppervlakte van meer dan 4m^2 . Voor modellen met R290-koelmiddel,要去 het apparaat geinstalleerd, gezruikt en bewaard worden in een kamer met een oppervlakte vanmeer dan:

<=9000 Btu/h units: 13 m²

9000 Btu/h en <=12000 Btu/h units: 17 m²
12000 Btu/h en <=18000 Btu/h units: 26 m²
18000 Btu/h en <=24000B tu/h units: 35 m²

• Herbruikbare mechanische aansluitingen en koppelingen met ontluchtingen zijn binnenschuis nicht toegelaten. (EN standaard vereisten).
• Mechanische aansluitingen die binnenshuis gebruikt worden,ogensniermeerdan 3g/ JAarverliezen bij 25 % van de maximaal toegestane druk.Wanneer mechanische aansluitingen binnenshuis opnieuw gebruikt worden,

moeten de dichtingen vernieuwd worden. Wanneer koppelingen met ontluchting binnenshuis opnieuw gebruikt worden,要去 de ontluchting opnieuw gefabriceerd worden. (UL standard vereisten)

• Wanner mechanische aansluitingen binnenshuis opniew gebrukt worden,要去en de dichtingen vernieuwd worden. Wanner koppelingen met ontluchting binnenshuis opniew gebrukt worden,要去 de ontluchting opniew gefabriceerd worden. (IEC standard vereisten)
• Mechanische aansluitingen die binnenshuis gebruikt worden,要去en conform ISO 14903+zijn.

Europese richtlijnen voor verwijdering

De marketing op het product of in de documentationie, geeft aan dat elektrisch afval en elektrische apparatuur Niet samen met algemeen/huishoudelijk afval verwijderd mag worden.

Juiste verwijdering van dit product

(Elektrisch afval & elektrische apparatuur)

Dit apparaat bevat koelmiddel en andere möglichke gevaarlijke stoffen. Bij het verwijderen van dit apparaat, vereist de wet een speciale inzameling en behandeling.

Verwijder dit product Niet als Niet huishoudelijk afval of Niet gesorteerd gemeentelijk afval.

Voor het verwijderen van dit apparaat, hebt u de volgende opties:

• Breng het apparaat maar het aangewezen gemeentelijk inzamelpunt voor elektronisch afval.
• Bij het kopen van een neue apparaat, za de handelaar het oude apparaat gratis terugnemen.
• De fabrikant zal het oude product Gratis terugnemen.
• Verkoop het apparaat�akrdekende handelaars in ouid ijzer.

OPMERKING

Dit apparaat in het bos of andereplaatsen in de natuur achechterlaten, brengt uw gezondheid in gevaar en is slecht voor het milieu. Gevaarlijke stoffen konnen in het grondwater lekken en in de voedselketen verechtkomen.

SPECIFICATIONS EN KENMERKEN VAN DE UNIT

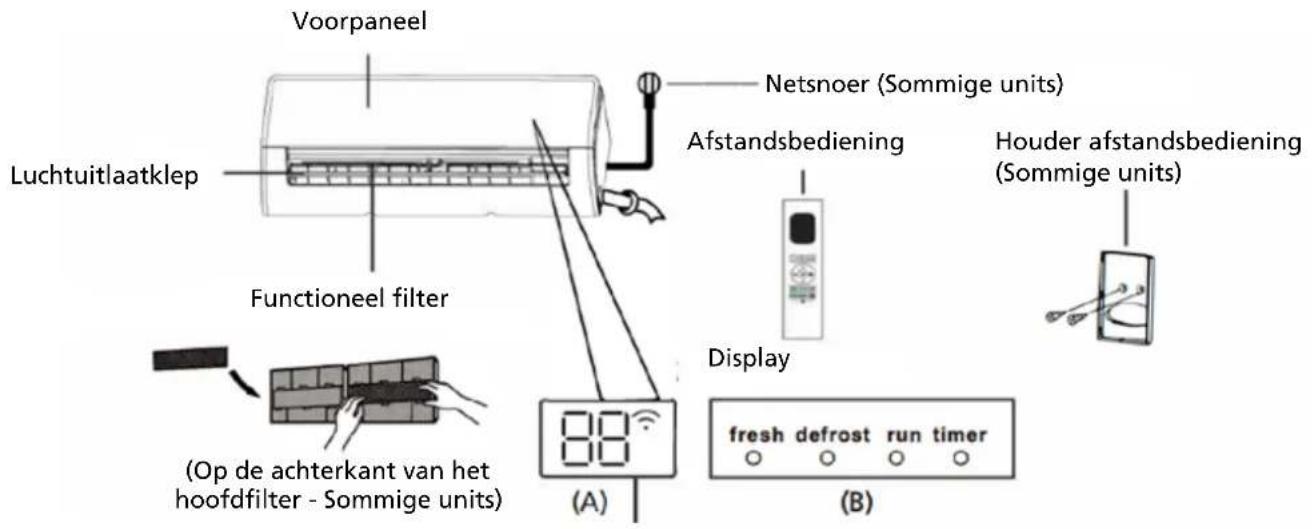

Scherm binnenunit

OPMERKING: Verschillende modellen haben verschillende Voorpanelen en schermen. Niet alle hieronder beschreiben schermcodes zich beschikbaar voor de airconditioner die u gekocht hebt. Controller het scherm van de binnenunit van de unit die u gekocht hebt.

Afbeeldingen in deze handleiding� ter verduidelijkking. De werkelijkke vom van uw binnenunit kan Lichtjes afwijken. De werkelijkke vom za voorrang hebben.

"fresh" wonneer de functie Vers en UV-C-lamp (indien uitergerust) geactiveerd is (sommige units)

"defrost" wonneer de ontdooifunctie geactiveerd is.

run wanner de unit ingeschakeld is.

"timer" wanner TIMER ingesteld is.

wonneer de functie Draadloze bediening geactiveerd is (sommige units)

"88" Geeft de temperatuur, bedrijfsfunctie en foutcodes wee:

"on" gedurende 3 seconden wanner:

• TIMER AAN ingesteld is (als de unit UIT staat, blijft ingesteld is)

• De functie VERS, UV-C-lamp, SWING, TURBO, ECO of STIL is ingeschakeld

OF - gedurende 3 seconden wanner:

• TIMER UIT is ingesteld

• De functie VERS, UV-C-lamp, SWING, TURBO, ECO of STIL is uitgeschakeld

“dF”tijdens ontdooien

"FP" wanner de functie 8^ verwarmen ingeschakeld is (sommige units)

• [L] wonneer de functie Actief reinigen ingeschakeld is (Voor het Inverter split-type) wonneer de unit zichzelf reinigt (Voor het type met vast toerental)

Bedrijfstemperatuur

Wanner uw airconditioner buien de volgende temperatuurbereiken gebrukt worden,+kennen bepaalden veiligheidsfuncties geactiveerd worden en ervoor zorgen dat de unit uitgeschakeld worden.

Inverter split-type

	KOEL-modus HEAT-modus DR	OOG-modus
Kamertemperatuur 16°C - 32°C	0°C	0°C - 30°C	10°C - 32°C
Buitentemperatuur	0°C - 50°C	-15°C - 30°C	0°C - 50°C
	-15°C - 50°C
	(Voor modellen met koel-systemen voor lage temperaat.)
	0°C - 52°C		0°C - 52°C(Voor speciale tropische modellen)
	(Voor speciale tropische modellen)

VOOR BUITENUNITS MT EEN ELEKTRISCHE HulpVERWARMING

Wanneer de buitentemperatuur lager is dan 0^ , raden we sterk aan om de voeding van de unit te allen tijde ingeschakeld te houden, om een probleemloze ononderbroken werkig te verzekeren.

Type met vast toerental

	KOEL-modus HEAT-modus DROOG-modus
Kamertemperatuur 16°C - 32°C		0°C - 30°C	10°C - 32°C
Buitentemperatuur	18°C - 43°C	-7°C - 24°C	11°C - 43°C
	-7°C - 43°C(Voor modellen met koel-systemen voor lage temperaatuur.)		18°C - 43°C
	18°C - 52°C(Voor speciale tropische modellen)		18°C - 52°C(Voor speciale tropische modellen)

OPMERKING: Relatieve vochtigheidsgraad in de kamer lager dan 80% . Als de airconditioner blijft werken wonneer dit getal hoger is, kan er zich condensatie op het oppervlak van de airconditioner vormen. Stel de verticale luchtuitlaatkleppen op de maximale hoek (verticalaar nad de grond gericht) en stel de ventilatormodus op HOOG in.

Doe de volgende zaken om de prestaties van uw unit verder te optimaliseren:

• Houd deuren en vensters zich.
• Beperk het energieverbruik door de functies TIMER AAN en TIMER UIT te gebruiken.
• Blokkeer geen luchtinlaten of luchtuitlaten.
• Inspecteer en reinig luchtfilters regelmatig.

Een handleiding voor het gebruik van de infrarood afstandsbediening is Niet inbegrepen bij de documentationatie. Niet alle functies zichen beschikbaar voor de airconditioner, controller het scherm op de binnenunit en de afstandsbediening van de unit die u gekocht hebt.

Andere functies

• Automatisch opniew starten (sommige units)

Als de voeding van de unit wegvalt, za deze automatisch opnieuw starten met de vorige instellenzodra er terug

voeding is.

• Antischimmel (sommige units)

Bij het uitschakelen van de unit van de modi KOELEN, AUTO (KOELEN) of DROGEN, zal de airconditioner blijven werken met zeer laag vermogen om gecondenseerd water te drogen en de groei van schimmel te voorkomen.

• Draadloze bediening (sommige units)

Met draadloze bediening kutu uw airconditioner regelen met uw mobiele telefoon en een draadloze verbinding.

Toegang tot het USB-apparaat, verranging, onderhoudsactiviteiten mogen alleen uitgevoerd worden door professionele monteurs.

• Geheugen hoek luchtuitlaatkleppen (sommige units)
  Wanneer u de unit inschakelt, zullen de luchtuitlaatkleppen automatisch maar de vorige hoek gaan.
• Functie Actief reinigen (sommige units)

-- De Actief reinigen-technologie wast stof weg wonneer dit zich op de warmtewisselaar hect, door automatisch te bevriezen en daarna snel te ontdooien. Een "pi-pi"-geluid za hoorbaar�n. De handeling Actief reinigen, worden gebrukt om meer condensatie te produceren om het reinigingseffect te verbeteren en de koude lucht za afgeblazen worden. Na het reinigen za het interne luchtwiel in werkung blijven met warme lucht om de verdamper droog te blazen en de binnenkant schoon te houden.

-- Wonneer deze functie ingeschakeld is, zal het scherm van de binnenunit "CL" weergeven, na 20 tot 130 minutes zal de unit automatisch uitschakelen en de functie Actief reinigen annuleren.
-- ij sommige units, za het system hem het proces voor reiniging met hoge temperatuur starten, de temperatuur van de luchtuitlaat worden zeer hoog.

Blijf uit de buurt van de luchtuitlaat. Dit zal ook zorgen voor een toename van de kamertemperatuur.

Luchtstroming weg van het lichaam (sommige units)
Deze functie voorkomt dat lucht maar het lichaam geblazen worden en biedt u een aangename, zachte koeling.
Detectie lek koelmiddel (sommige units)

Het scherm van de binnenunit zal automatisch "ELOC" weergeven of er zullen LEDs knipperen (afhankelijk van het model) wanner er eenlek van koelmiddel gedetecteerd worden.

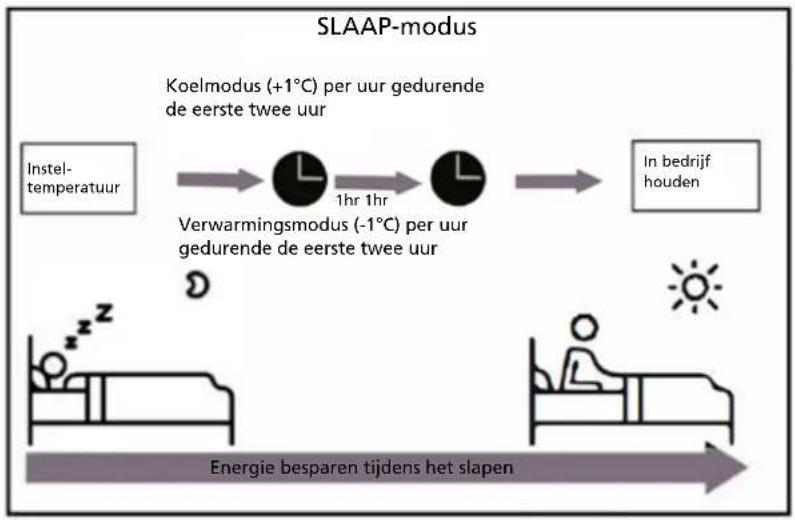

• Slaapmodus

De functie SLAAP worden gelebruik om het energieverbruik te verminderen wonneer u slaapt (en u nicht bezelfde temperatuurinstelling nodig hebt om comfortabel te blijven). Deze functie kan alleen via de afstandsbediening geactiveerd worden. En de functie SlAAP is Niet beschikkaar in de modi VENTILATOR of DROGEN. Druk op de knop SLAAP wonneer u klaar bent om te gaan slapen. In de modus KOELEN, za de unit de temperatuur verhogen met 1^ na 1aar en nog eens met 1^ na het volgende uu.

In de modus VERWARMEN, zal de unit de temperatuur verlagen met 1^ na 1aar en nog eens met 1^ na het volgende uur.

De slaapfunctie za na 8aar stoppen en het systemen zal in werkig blijven met deze instellen.

OPMERKING: De volgende functies zijn nicht beschikbaar voor multi-split airconditioners: De functie Actief reinigen, de functie Stil, de functie windrichting weg van het lichaam, de functie detectie lek van het koelmiddel en de Eco-functie.

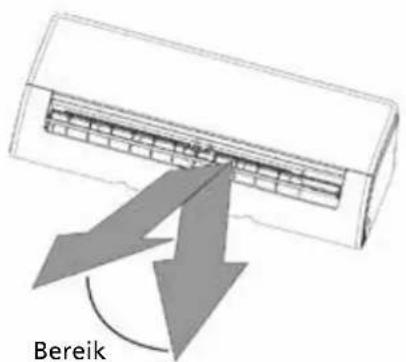

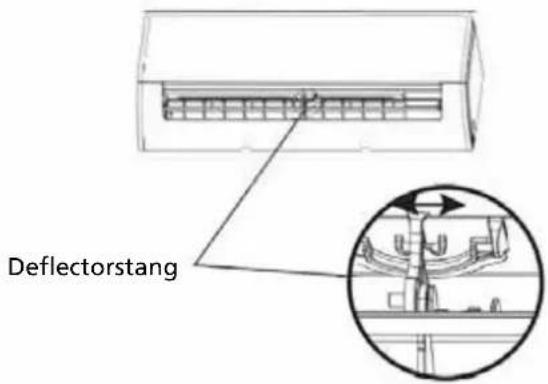

De hoek van de luchtstroming instellen

De verticale hoek van de luchtstroming instellen

Gebruik, met de unit ingeschakeld, de knop SWING/RICHTEN op de afstandsbediening om de richting (verticale hoek) van de luchtstroming in te stellen. Raadpleeg de handleiding van de afstandsbediening voor meer informatie.

OPMERKING OVER DE HOEK VAN DE LUCHTUITLAATKLEPPEN

Stel, in de modus KOELEN of DROGEN, de luchtuitlaatklep Niet in op een te verticale hoek gedurende een langereperiode. Dit kan ervoor zorgen dat het water op de uitlaatklep condenseert, wat op uw vloer of meubels za druppelen. De luchtuitlaatklep, in de modus KOELEN of VERWARMEN, op een te verticale hoek instellen, kan de prestaties van de unit verminderen omwille van de beperkte luchtstroming.

OPMERKING: Stel, overeenkomstig de vereisten van de relatieve standarden, de verticale luchtuitlaatklep in op de maximale hoekijdens het testen van het verwarmingsvermogen.

De horizontale hoek van de luchtstroming instellen

De horizontally hoek van de luchtstroming要去 handmatig ingesteld worden. Neem de richtstang (zie Afb.B) vast en pas deze handmatig aan volgens uw gewenste richting. Bij sommige units kan de horizontale hoek van de luchtstroming ingesteld worden met de afstandsbediening. Raadpleeg de handleiding van de afstandsbediening.

Handmatige bediening (zonder afstandsbediening)

OPGELET

De knop voor handmatige bediening is alleen bedoeld voor testdoeleinden en nooodgevalen. Gebruik deze functie Niet, tenzij de afstandsbediening verloren is en het absolutnoodzakelijk is. Gebruik de afstandsbediening om de unit opnieuw in te schakelen en de normale werkig te hervatten. De unit要去uitgeschakeld worden voor handmatige bediening.

Om uw unit handmatig te bedieren:

1. Open het voorpaneel van de binnenunit.
2. Zoek de knop HANDMATIGE BEDIENING aan de rechterkant van de unit.
3. Druk een keer op de knop HANDMATIGE BEDIENING om de modus GEFORCEERD AUTOMATISCH te activeren.
4. Druk opnieuw op de knop HANDMATIGE BEDIENING om de modus GEFORCEERD KOELEN te activeren.
5. Druk een derde keer op de knop HANDMATIGE BEDIENING om de unituit te schakelen.
6. Sluit het voorpaneel.

Afb. A

OPMERKING: Beweeg de luchtuitlaatklep Niet met de hand. Dit zal ervoor zorgen dat de uitlaatklep nicht更是 gesynchroniseerd is. Wonneer dit voorvalt, schakelt u de unit uit en trekt u de stekker enkele Minutesuit het stopcontact. Start de unit daarna opnieuw. Dit zal de luchtuitlaatklep resetten.

OPGELET

Plaats geen vingers in of in de buurt van de blazer en de aanzuigkant van de unit. De hogesnelheidsventilator in de unit kan letsel veroorzaken.

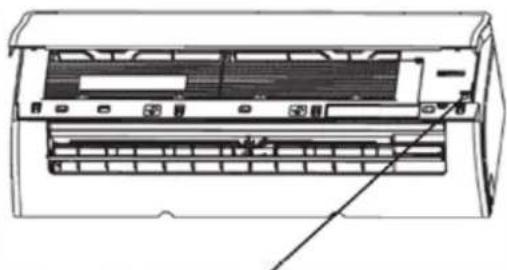

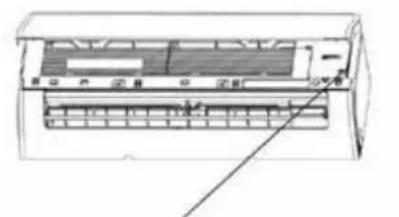

Knop voor handmatige bediening

Afb. B

C ZORG EN ONDERHOUD

Uw binnenunit reinigen

VOOR REINIGING OF ONDERHOUD

SCHAKEL UW AIRCONDITIONER ALTIJD UIT EN KOPPEL DE VOEDING LOS VOOR HET REINIGEN OF UITVOEREN VAN ONDERHOUD.

OPGELET

Gebruik alleen een zachte, droge doek om de unit schoon te vegen. Als de unit zeer vuil is, kunt u een doek geweekt in warm water gebruiken om de unit schoon te vegen.

• Gebruik geen chemicalien of chemisch behandelde doeken om de unit schoon te makeen
• Gebruik geen benzeen, verfthinner, schuurpoeder of andere oplosmiddelen om de unit schoon te make. Ze konnen verroorzaken dat het plastic oppervlak scheurt of verrormt.
• Gebruik geen water warmer dan 40^ om het voorpaneel schoon te makeen. Dit kan ervoor zorgen dat het paneel verwormt of verkleurt.

Uw luchtfilter reinigen

Een verstopte airconditioner kan het koelrendement van uw unit verminderen en kan ook slecht voor uw gezondheid+zijn. Zorg ervoor dat het filter iedere twee weken gereinigd worden.

1. Til het voorpaneel van de binnenunit op.
2. Druk op het lipje op het einde van de filter om de gesp lost te make, til het op en trek het maar u toe.
3. Trek nu het filter uit het apparaat.
4. Wanneer uw filter eenklein filter voor luchtverversing heeft, klik dit dan los van het groe filter. Reinig dit filter voor luchtverversing met een draagbare stofzuiger.
5. Reinig het grote luchtfilter met warm zeepsop. Zorg ervoor dat u een zicht reinigingsmiddel gelebruikt.
6. Spoel het filter met schoon water en schud daarna het teveel aan water van het filter.
7. Laat het drogen op een koele, droge plaats en stel het nicht bloot aan direct zonlicht.
8. Klik het filter voor luchtverversing na het drogen opnieuw op het groter filter en schuif het opnieuw in de binnenunit.
9. Sluit het voorpaneel van de binnenunit.

OPGELET

Raak het filter voor luchtverversing (Plasma) Niet aan binnen de 10 minutes na het uitschakelen van de unit.

OPGELET

Schakel de unit uit en koppel de voeding los voor het verwangen of reinigen van het filter.
- Raakijdens het verwangen van het filter de metalen onderdelen in de unit Niet aan. U kunt zich snijden aan de scherpe randen.
- Gebruik geen water om de binnenkant van de binnenunit te reinigen. Dit kan de isolatie vermietigen en een elektrische schok veroorzaken.
- Stel het filter Niet bloot aan direct zonlicht tijdens het drogen. Dit kan ervoor zorgen dat het filterpaneelkrimpt en verromt of verkleurt.

Herinneringen voor luchtfilters (Optioneel)

Herinnering voor het reinigen van het luchtfilter

Na 240 bedrijfsuren, za "CL" knipperen op het scherm van de binnenunit. Dit is een herinnering om uw filter te reinigen. Na 15 seconden za het scherm opnieuw de vorige informatie weergeven.

Druk om de herinnering te resetten 4 keer op de LED-knop op uw afstandsbediening of druk 3 keer op de knop HANDMATIGE BEDIENING. Als u de herinnering Niet reset, zal de individatie "CL" opnieuw knipperen wanneer u de unit opnieuw start.

Herinnering voor het verwangen van het luchtfilter

Na 2880 bedrijfsuren, za "nF" knipperen op het scherm van de binnenunit. Dit is een herinnering om uw filter te verrangen. Na 15 seconden za het scherm opnieuw de vorige informatie weergeven.

Druk om de herinnering te resetten 4 keer op de LED-knop op uw afstandsbediening of druk 3 keer op de knop HANDMATIGE BEDIENING. Als u de herinnering Niet reset, zal de individatie "nF" opnieuw knipperen wanner u de unit opnieuw start.

OPGELET

• Alle onderhoudswerken en het reinigen van de buitenunit要去en uitgevoerd worden door een erkende verdeler of een bevoegde serviceprovider.
• Alle reparations van de unit要去en uitgevoerd worden door een erkende verdeler of een bevoegde serviceprovider.

Onderhoud - Lange periodes van nicht gebruik

Doe de volgende zaken wonneer u van plan bent om uw airconditioner langeijd Niet te gebruiken:

Reinig alle filters Schakel de functie

VENTILATOR is tot de unit volledig droog is

Schakel de unituit en koppel de voeding los

Haal de batterijen uit de afstandsbediening

Onderhoud - Inspectie voor het seizoen

Doe de volgende zaken na lange periodes van nicht gebruik of voor periodes van regelmatig gebruik:

Controleer op beschadigde bedrading

Reinig alle filters Controller op lekken Vervang de batterijen

Verzeker dat er niets de luchtinlaten en luchtuitlaten blokkeert

D

PROBLEM OPLOSSEN

VEILIGHEIDSMAATREGELEN

Als er zich EEN van de volgende situatuies Voordoet, schakel uw unit dan onmiddelijk uit!

• Het netsnoer is beschadigd of abnormal warm
  U merkt een brandgeur
• De unit maak veel of abnormaal geluid
• Een zekering of de stroomonderbreker schakelt regelmatig UIT
  Water of voorwerpen vallen in of UIT de unit

PROBEER DEZE ZAKEN NIET ZELF OP TE LOSSEN! NEEM ONMIDDELLIJK CONTACT OP MET EEN BEVOEGDE SERVICEPROVIDER!

Vaak voorkomende problemen

De volgende problemen zijn geen storing en zullen in de meeste gevallen geen reparaties vereisen.

Probleem Mogelijk oorzaken
De unit schakelt Niet aan na het drukken op de AAN/UIT-knop	De unit kan pas na 3 minuten wachten aangezet worden om overbelasting te voorkomen. De unit kan na uitzetten pas drie minutes later opnieuw aangezet worden.
De unit schakelt over van de modus KOELEN/VERWARMEN maar de modus VENTILATOR	De unit kan de instelling wijzigen om te voorkomen dat er vorst op de unit gezormd worden. Zodra de temperatuur stijgt, za de unit opnieuw werken in de voorden geselecteerde modus.
	De insteltemperatuur ward bereikt. Op dit punt za de unit de compressor uitschakelen. De unit zarverwerken als de temperatuur opnieuw schommelt.
De binnenunit verspreidt een witte mist	In vochtige regio's zar een groot temperatuurverschilussen de lustc in de kamer en de behandelde lustc een witte mist veroorzaken.
Zowel de binnen- als buitenunit verspreiden een witte mist	Als de unit na ontdooien opnieuw opstart in de modus VERWARMEN kan er een witte mist verspreid worden door het vocht dat gezormd werkijdens het ontdooien.
De binnenunit maakt lawaai Er is mogelijk	Eijk een geluid van stromende lustc hoorbaar wanner de luchtklep waar een andere plaat beweegt.
	Er kan een krakend geluid hoorbaar zichn na het werken in de modus VERWARMEN vanwege het uitzetten en krimpen van de plastic onderdelen van de unit.
Zowel de binnen- als buitenunits makegeluiden	Een laag sissend geluid tijdens werkung: Dit is normala en wordenveroorzaakt door het koelmiddel dat door zowel de binnen- als de buitenunits stroomt.
	Laag sissend geluid wanner het systeme opstart, net stopte met draieren of aan het ontdooien is: Dit geluid is normala en wordenvero-zaakt door het koelmiddel dat stop of van richting verandert.
	Krakend geluid: Het normala uitzetten en krimpen van plastic en metalen onderdelenveroorzaakt door temperatuurwijzigingen tijdens werkung kan krakende geluidenveroorzaken.
De buitenunit maakt geluiden De unit	zal verschillende geluiden maken, gebaseerd op de huidige bedrijfsmodus.
Er wordt stof verspreid door de bin- nen- of buitenunit	Er kan zich tijdens langere periodes van inactiviteit stof ophopen op de unit. Dit stof zarvorspreid worden als de unit aangezet worden. Dit kan voorkomen worden door de unit tijdens langere periodes van inactiviteit te bedekken.
De unit verspreidt een wieze geur De unit	nit kan geuren absorberen vanuit de omgeving (zoals van meubilair, koken, sigaretten, enz.) Deze geuren zullen tijdens de werkung verspreid worden.
	De filters van de unit zichn beschimmeld en moeten gereinigd worden.
De ventilator van de buitenunit werkket Niet	Tijdens werkung worden de snelheid van de ventilator geregeld voor een optimale werkung.
De werkking is onregelmatig, onvoor-spelbaar of de unit reageert Niet	Storingen van masten voor mobiele Telefonie en versterkers hunnen ervoor zorgen dat de unit Nietaar behoren werkct. Probeer in dit geval het volgende: Schakel de voeding uit en daarna weer in. Druk op de AAN/UIT-knop op de afstandsbediening om het apparaat opnieuw in werkung te zetten.

OPMERKING: Neem als het probleem aanhoudt contact op met eenplaatselijke verdeler of uw dichtst bijzijnde servicecentrum. Geef ze een gedetailleerde beschrijving van de fout en het modelnummer.

Problemen oplossen

Controleer bij problemen de volgende zaken voordat u contact opneemt voor reparatie.

Probleem Mogelijk ooorzaken Oplossing
Slechte koeling De temperatuur is mo	gelijk hoger ingesteld dan de kamertemporatuur	Stel de temperatuur lager in
	De warmtewisselaar op de binnen-of buitenunit is vuil	Reinig de vuile warmtewisselaar
	Het luchtfilter is vuil Verwijder het f	Iter en reinig het volgens de instructies
	De luchtinlaat, -uitlaat of beiden+zijngeblokkeerd	Zet de unit uit, verwijder de obstructie en zet de unit terug aan
	Deuren en ramen staan open Zorg er	voor dat alle deuren en ramen tijdens gebruik gesloten+zijn
	Er worden overmatige warmte opge-wegt door zonlicht	Sluit vensters en gordijnen bijperiodes van groe warmte ofheldere zonneschijn
	Er bevinden zich te veel warm-tebronnen in de kamer (mensen, computers, elektronische appara-tuur, enz.)	Verminder het aantal warmte-bronnen
	Laag peil van het koelmiddel van-wege een lek of langdurig gebruik	Controleer op lekken, zich het koelcircuit opnieuw af en vul koel-middel bij
	De functie STIL is geactiveerd (opti-onele functie)	De functie STIL kan de prestaties verminderen door de werkings-frequentie te verlagen.Schakel de functie STIL uit.
De unit werkt nicht Stroomonderbrek	ing Wacht tot de stroomtoevoer	hersteld is
	De unit is uitgeschakeld Zet de unit aan	an
	Dezekering is doorgebrand Vervang	dezekering
	De batterijen van de afstands-bediening+zijn leeg	Vervang de batterijen
	De 3-minuten verilgheidsfunctie van de unit is geactiveerd	Wacht drie minuten na het opnieuw aanzetten van de unit
	Timer is geactiveerd Zet de timer uit
De unit start en stopt regelmatig Er h	evindt zich te veel of te weinig koelmiddel in het systeme	Controleer op lekken en vul koel-middel bij.
	Er is Niet samendrukbaar gas of vloeistof in het systeme terecht-gekomen.	Verwijder het gas of de vloeistof en vul het systeme opnieuw met koelmiddel
	De compressor is defect Vervang de	compressor
	De spanning is te hoog of te laag Inst	talleer een manostaat om de spanning te regelen
Slechte verwarming Het is buiten ext	reem koud Gebruik een bijl	omendverwarmingsapparaat
	De koude lucht komt binnen door deuren en vensters	Zorg ervoor dat alle deuren en ramen tijdens gebruik gesloten+zijn
	Laag peel van het koelmiddel van-wege een lek of langdurig gebruik	Controleer op lekken, zich het koelcircuit opnieuw af en vul koelmiddel bij
Indicatielampje knippert voortdurend	De unit kan stoppen of veilig verder werken. Wacht ongeveer 10 minuten als het indicatielampje blijft knipperen of als er een foutcode verschijnt. Het probleem lost zichzelf möglichk op. Schakel, als dit Niet het geval is, de voeding uit en daarna opnieuw in. Zet de unit aan. Schakel als het probleem aanhoudt de voeding uit en neem contact op met uw dichtstbijzijnde servicecentrum.
De foutcode worden weergegeven en begint met de volgende letters op het scherm van de binnenunit: E(x), P(x), F(x) EH(xx), EL(xx), EC(xx) PH(xx), PL(xx), PC(xx)

OPMERKING: Als uw probleem aanhoudt na het uitvoeren van bovenstaande controles en diagnostiek, schakel uw unit dan onmiddelijkukt en neem contact op met een erkend servicecentrum.

E ACCESSOIRES

De airconditioning worden geleverd met de volgende accessoires. Gebruik alle installmenteonderdelen en accessoires om de airconditioner te installereren. Een onjuiste installmentie kan leiden tot een waterlek, elektrische schok en brand of kan leiden tot een slechte werkung van de apparatuur.

De items die nicht bij de airconditioner inbegrepen zich,要去en afzonderlijk gekocht worden.

Naam van de acces-soires	Aantal(stuks)	Vorm Naam van	de acces-soires	Aantal(stuks)	Vorm
Handleiding 2~3			Afstandsbediening 1
Afvoeraansluiting(veur modellen met koeling en verwar-ming)	1 Batterij 2
Dichting(veur model-len met koeling en verwarming)	1 Houder afstandsbedie-ning (optioneel)		1
Bevestigingsplaat 1 Bevestigingssschroef			2
Anker 5~8	(ahanke-lijk van het model)		Klein filter(Moet tijdens de instal-latie van het apparaat op dechterkant van het hoofdluchtfilter geinstalleerd worden door een erkend techn-icus)	1~2(afhanke-lijk van het model)
Bevestigingssschroefmontageplaat	5~8(afhanke-lijk van het model)

Naam Vorm Aantal (Stuks)

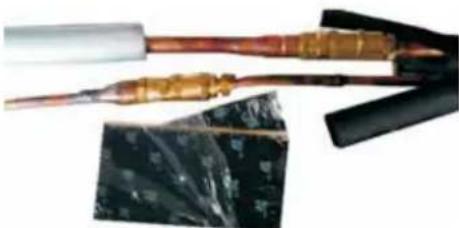

Een koelmiddelleiding snel aanslui-ten		1
Geluidsdempend kussen		2 (bebruikt om de snelkoppelingen te omwikkelen)
Isolatievel		2 (Op de snelkoppelingen van de leiding aanbrengen)

F OVERZICHT INSTALLATIE - BINNENUNIT

1. Deplaats van installment selecteren

2. De positie van het gat in de muur bepalen

3. De bevestigingsplaat monteren

4. Het gat in de muur boren 5. Leidingen aansluiten 6. Bedrading aansluiten

(niet van toepassing voor sommigeplaatsen in Noord-Amerika)

7. De afvoerslang Voorbereiden

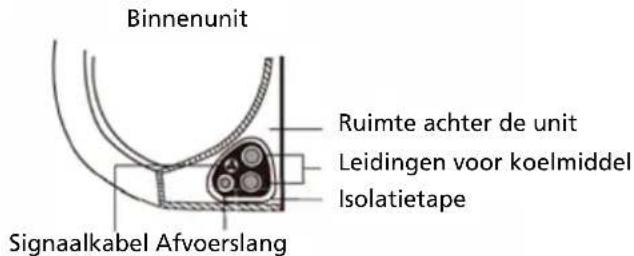

8. Leidingen en kabels isoleren (niet van toepassing voor sommigeplaatsen in Noord-Amerika)

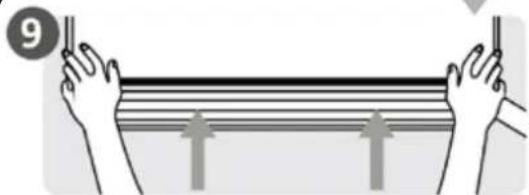

9. De binnenunit monteren

G ONDERDELEN VAN DE UNIT

OPMERKING: De installmentie要去uitgevoerd worden overeenkomstig de vereisten van lokale en nationale standaarden. De installmentie kanlicht afwijken op verschillendeplaatsen.

(1)

(2)

1. Plaat voor bevestiging gegen de muur

2. Functioneel filter (Op deijkenkant van het hoofdfilter - sommige units)

3. Afstandsbediening

4. Voorpaneel 6. Afvoerleiding 10. Houser afstandsbediening

(Sommige units)

1. Netsnoer (Sommige units) 7. Signalkabel 11. Voedingskabel buitenunit

(Sommige units)

1. Luchtuitlaatklep 8. Leidingen voor koelmiddel

OPMERKING OVER AFBEELDINGEN

Afbeeldingen in deze handleiding zijn ter verduidelijking. De werkelijkke vorm van uw binnenunit kan Lichtjes afwijken. De werkelijkke vorm za voorrang hebben.

Installatie-instructies - Binnenunit

Voor installmentie

Raadpleeg voor het installereren van de binnenunit het etiket op de doos van het product, om ervoor te zorgen dat het modelnummer van de binnenunit overeenstemt met het modelnummer op de buitenunit.

Stap 1: Kies deplaats van installmentie voor het installereren van de binnenunit, u要去en geschikteplaats kiezen.

De volgende zijn standaarden die u zullen helpen om een geschikteplaats voor de unit te kiezen.

Goedeplaatsen voor installmentie voldoen aan de volgende standarden:

Goede luchtcirculation
Voldoende afvoer
- Lawaai van de unit zal andere mensen nicht storen
Stevig en sterk-de locatie za nicht trillen
- Sterk genoeg om het gewicht van de unit te dragen
- Een locatie op een afstand van minimaal een meter van alle andere elektrische apparaten (zoals een TV, radio, computer)

Installer de unit NIET op de volgende locaties:

• In de buurt van een bron van warmte, stoom of brandaar gas
  In de buurt van brandbare zaken zoals gordijnen of kledij
• In de buurt van een voorwerp dat de luchtcirculatie kan hinderen
  In de buurt van een deur
• Op een locatie met direct zonlicht

OPMERKING OVER HET GAT IN DE MUUR

Wanner er geen vaste leidingen voor koelmiddel়n:

Let erijdens het kiezen van een locatie op dat u voldoende ruimte LAST voor een gat in de muur (zie de stap Een gat in de muur boren voor de leidingen) voor de signaalkabel en de leidingen voor koelmiddel die op de binnen- en buitenunits aangesloten要去en worden. De standaardpositie voor alle leidingen is aan de rechterkant van de binnenunit (kijkend maar de unit). De unit kan城县 geinstalleerd worden met leidingen aan de linker- en de rechterkant.

Raadpleeg het volgende schema om te zorgen voor een voldoende afstand van muren en het plafond:

Stap 2: De bevestigingsplaat gegen de muur monteren

De bevestigingsplaat is het onderdeel waar u de binnenunit op monteert.

• Verwijder de schroef die bevestigingsplaat aan de achterkant van de binnenunit bevestigt.

Zet de bevestigingsplaat plaat vast gegen de muur met de bijgeleverde schroeven. Zorg ervoor dat de bevestigingsplaat vlak gegen de muur worden geplaatst.

OPMERKING OVER BETONNEN OF STENEN MUREN

Wanner de muur gemaakt is van steen, beton of een gelijkaardig materiaal, boor dan gaten met een diameter van 5 mm (0,2 inch diameter)

in de muur en plaats de bijgeleverde doorvoerankers. Zet daarna de bevestigingsplaat vast gegen de muur door de schroeven direct in de klemankers vast te draaien.

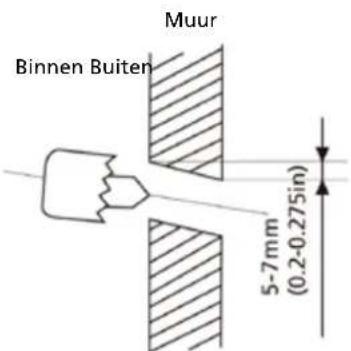

Stap 3: Een gat in de muur boren voor de leidingen

1. Bepaal de locatie van het gat in de muur, op basis van de positie van de bevestigingsplaat. Raadpleeg de Afmetingen van de bevestigingsplaat.

2. Boor een gat in de muur met een 65~mm of 90~mm (afhankelijk van het model) boor. Zorg ervoor dat het gat in eenlicht neerwaartse hoek geboard wordt, zdat het buitenste einde van het gat zich ongeveer 5mm tot 7mm lager bevindt dan het binnenste einde. Dit za zorgen voor een gespaste afvoer van water.

3. Plaats de beschermende muurplug in het gat. Dit beschermt de randen van het gat en zal helpen bij het afdachten wanner u het installmentieproces voltooid.

OPGELET

Zorg erijdens het boren van het gat in de muur voor dat u geen draden, leidingen of andere gevoelige onderdelen raakt.

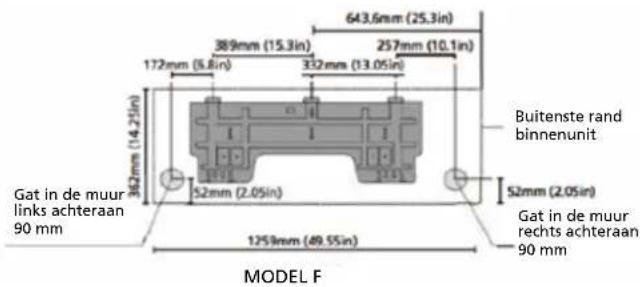

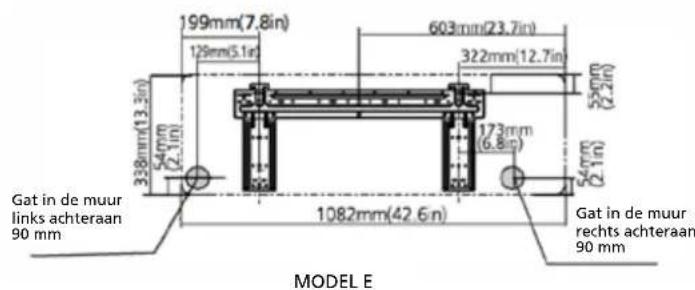

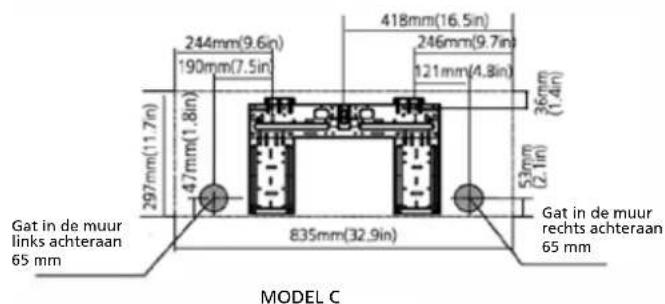

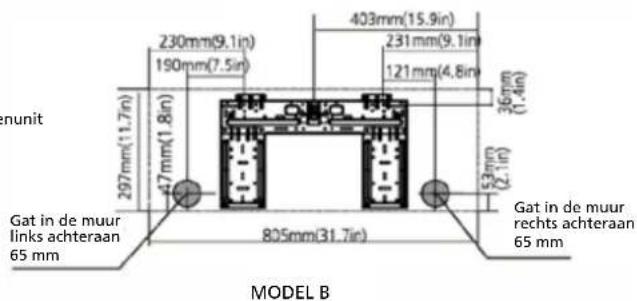

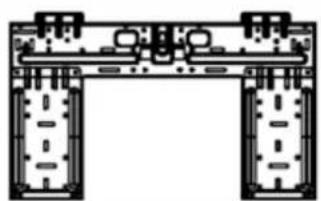

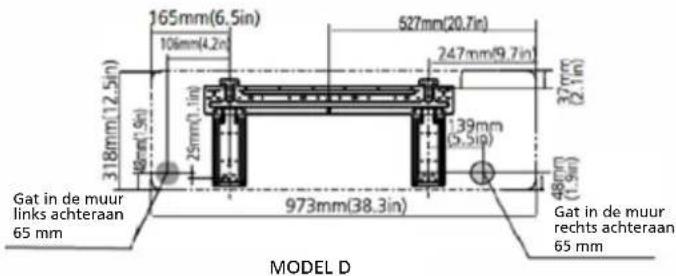

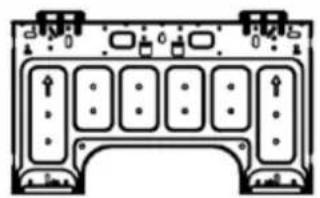

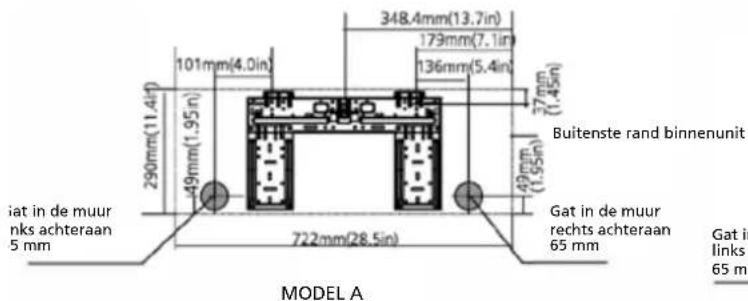

AFMETENG VAN DE BEVESTIGINGSPLAAT

Verschillende modellen haben verschillende bevestigingsplaten. Voor de verschillende aanpassingsvereisten, kan de vom van de bevestigingsplaatlicht afwijken.

Zie type A en type B als voorbeeld:

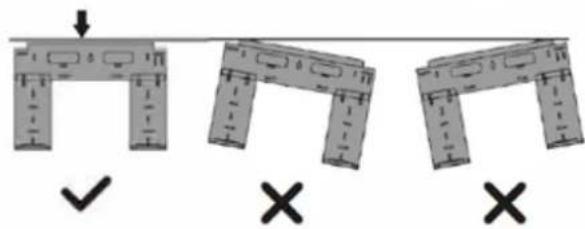

Juisterichting van de bevestigingsplaat

Type A

Type B

OPMERKING

In geval van muurdoorvoer via linkerzijde, is een extra aansluitingskitoodzakelijk (niet meegeleverd).

OPMERKING

Wanner de verbindingsteiding aan de gaszijde 16 mm of groter is, moet het gat in de muur 90mm zijn.

Stap 4: De leidingen voor koelmiddel voorbereiden

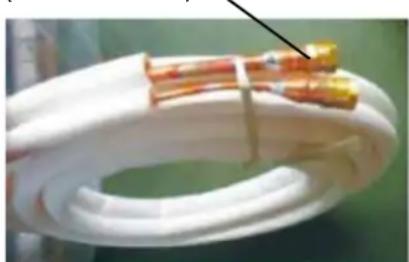

De leidingen voor koelmiddel bevindt zich binnen een isolerend omhulsel dat gegen de achterkant van de unit bevestigd is. U要去 de leiding voorbereiden voordat u deze door het gat in de muur voert.

Unit is instelbaar

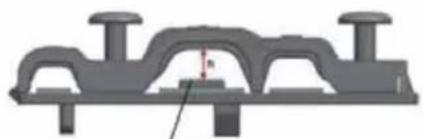

Denk eraan dat de haken op de bevestigingsplaat kleiner zich dan de gaten op de achechterkant van de unit. Als u vaststelt dat er onvoldoende ruimte is om leidingen in de muur op de binnenunit aan te sluiten, kan de unit ongeveer 30 - 50mm maar links of rechts verplaatst worden, afhankelijk van het model.

4.1 Benodigde gereedschappen

U zult de volgende gereedschappen nodig hebben om deze installmentie op de juiste manier uit te voeren:

1x steeksleutel, 19 mm

1x steeksleutel, 22 / 24 mm

1x steeksleutel, 24 / 27 mm

1x inbussleutel, 5 mm
1x kruskopschroevendraier
1x lekdetectiemiddel of zeepsop (water/detergent mengsel

4.2 Belangrijke gegevens

• Volg de gedetailleerde aanwijzingen voor het aansluten van de leidingen met koelmiddel op de binnen- en buitenunit. We können alleen garantie gezven als de leidingen juist werden geinstallerd zoals worden beschreiben in de instructies.

• Verwijder de afdichtingsdoppen en stoppen Niet tot net voordat u de leidingen installeert.

• Zorg er omlekken te vermijden voor dat de snelschroefkoppelingen volledig proper zijn. Vocht of vreeemde voorwerpen zullen een nadelig effect hebben op de werkung van de snelkoppelingen met het risico op verlies van koelmiddel als gevolg (niet gedekt door de garantie).

• Installee leidingen met koelmiddel buitenshuis alleen bij droge weersomstandigheden.

• De leidingen met koelmiddel mogen na installmentie nicht met plaaster worden bedekt.

• Zorg ervoor dat er nooit koelmiddel maar de omgeving kanlekken. Onjuiste behandeling van koelmiddel kan schadelijk zijn voor de gezondheid. Draag algijd handschoenen en een veiligheidsbril tijdens het werken met koelmiddel.

• Rook nicht tijdens de installmentewerkzaamheden. De apparatuur mag nooit worden gebruikt+zonder aangesloten leidingen met koelmiddel, de apparatuur za hierdoor onmiddelijk worden beschadigd.

aansluitingen koelmmiddleleidingen (beide uiteinden)
Fig. 4.5

• De geschroefde aansluitingen mogen alleen worden vastbezet met de gegaste steeksleutel

Aansluitingen leiding met koelmiddel (beide eindhoven)

• Onthoud dat als ze met een te Klein moment worden vastgedraaid ze zullenlekken, maar als ze met een te groot moment worden vastgedraaid zullen de schroefverbindingen worden beschadigd. Als u zich nicht zeker voelt over het zich aansluiten van de koelmiddelleidingen, is het absolutoodoodzakteijk dat u contact opneemt met uw klantendienst of een monteur van koelsystemen.

BELANGRIJK: De EQ-ventielen zijn ontworpen voor eenmalige installmentie. Hun afldichting kan nicht worden gegarandeerd als ze meer dan eens worden geinstalleerd. Hierdoor zal ook de garantie vervallen.

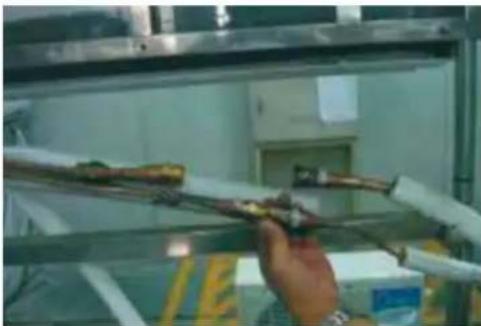

4.3 De leidingen met koelmiddel aansluiten op de binnenunit

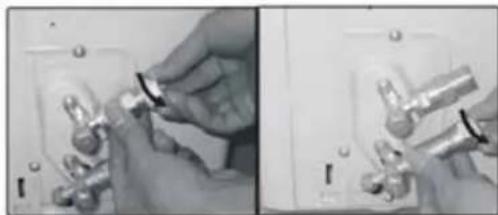

1. Verwijder de plastic dichtingen van de onderdelen van de binnenunit en de leiding met koelmiddel pas net voordat u ze gaat aansluiten.
2. Lijn de leidingen met koelmiddel juistuit, zorg ervoor dat de afmetingen van de aan te sluiten leidingen hetzelfde zich. Plaats de schroefkoppeling van de leidingen met koelmiddel net op de draad van de binnenunit enzet deze eerst enkele omwentelingen met de hand vast.

BELANGRIJK: Vooraleer u verder gaat is het crucial dat u de volgende aanwijzingen aandachtig leest.

Fig. 4.6

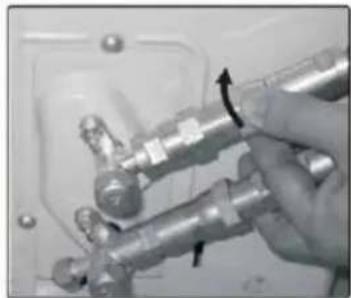

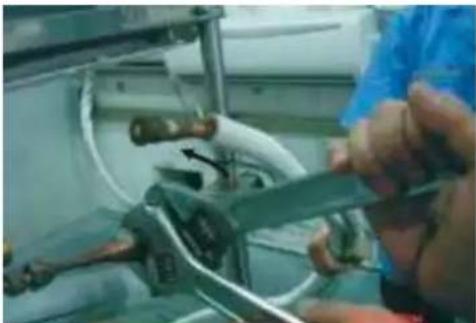

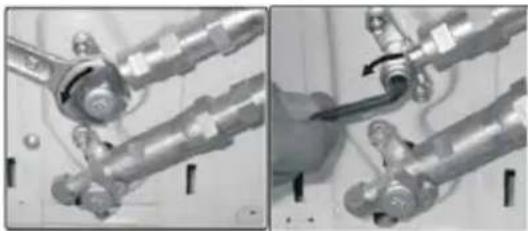

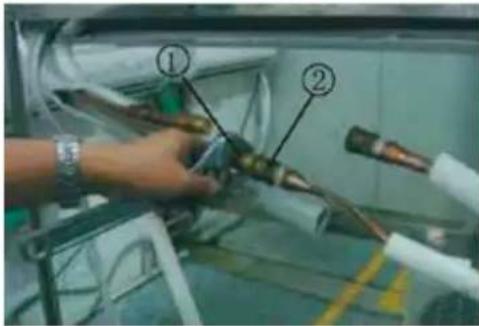

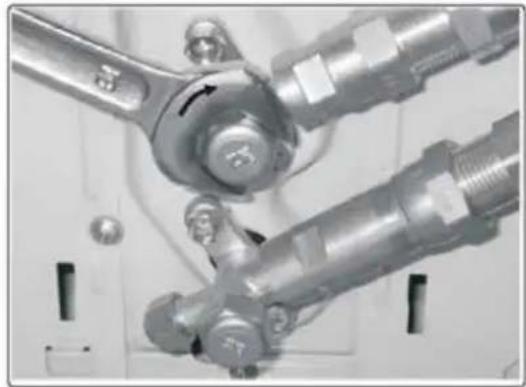

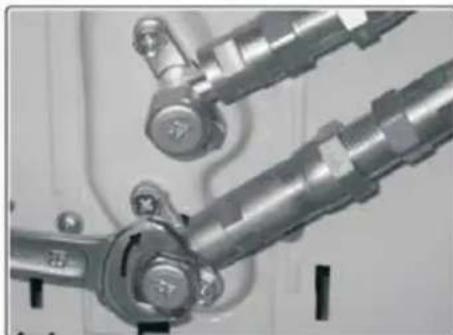

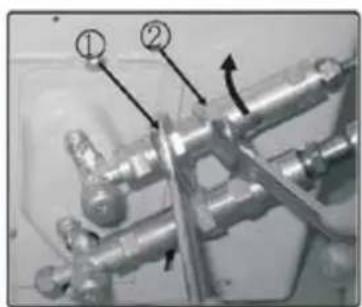

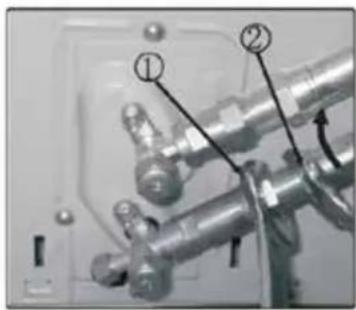

1. Houd de gemarkeeerde punten "1" vast met een steeksleutel en draai alleen de schroeven van op de gemarkeeerde punten "2" vast met een steeksleutel (Kies de geschikte sleutel overeenkomstig de afmetingen van de aansluiting). Zie Afb. 4.7. en 4.8.

Fig. 4.7

Fig. 4.8

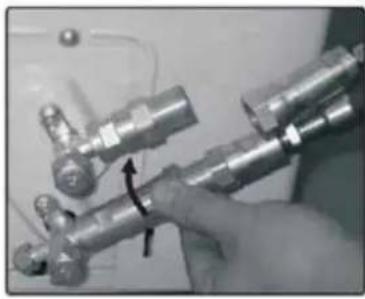

1. Zorg ervoor dat de schroefkoppelingen Niet scheef staan als u ze vastzet en ga snel te werk.

BELANGRIJK: Omdat de koppeling werkkt met tappende ringen kan deze lekken als u de koppeling verbreekt en de leidingen opnieuw aansluit. Hierdoor zal ook de garantie vervallen.

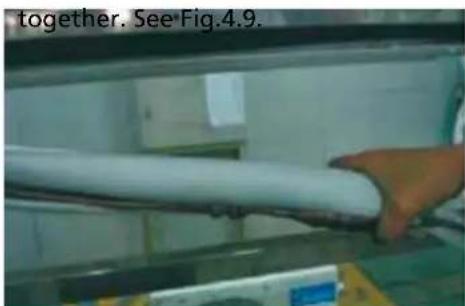

1. Gebruik na het aansluiten de tape om de leiding met koelmiddel en de aansluitkabel samen te kleven. Zie Afb. 4.9.

Fig. 4.9

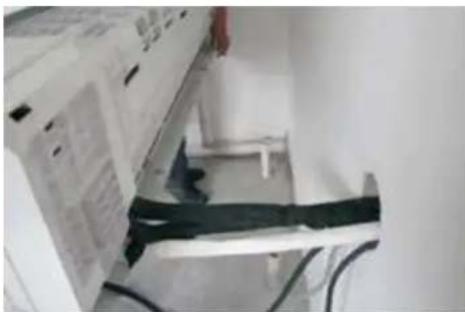

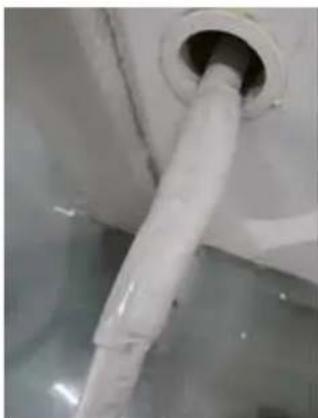

1. Voer na het aansluten van de snelkoppelingen de drainleiding en leidingen met koelmiddel door de opening in de muur zoals weergegeven in Afb. 4.10.

OPMERKING: De onderdelen van de selnkoppeling moeten buiten de kamer worden geplaatst. Gebruik de sleuf, dop en neopreen om het gat in de muur te dichten.

1. Om te voorkomen dat de onderdelen van de snelkoppeling aan de lustcht worden blootgesteld, moeten de geluideddempende onderleggers worden gebruikt tijdens installmentie, zee Afb. 4.11.

Fig. 4.11

1. Wikkel de snelkoppelingen in de geluideddempende onderleggers en verpak de onderleggers zo stevig möglichk as shown in Afb. 4.12

Fig. 4.12

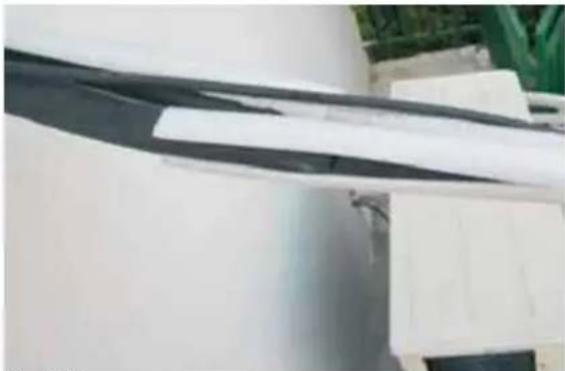

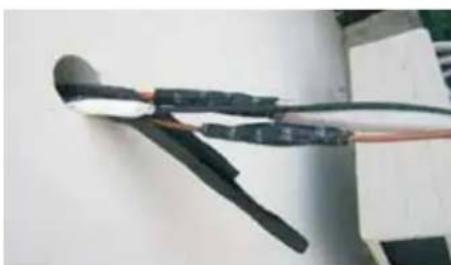

1. Wikkel de koppelingen daarna in het zwarte isolatiematerialial, gebruik het witte isolatiematerialaal voor het blootgestelde deel bovenaan (meegeleverd in de doos met accessoires) om alles volledig in te wikkelen as shown in Afb. 4.13.

Fig. 4.13

1. Gebruik tot slot de tape om de leiding met koelmiddel en de aansluitkabel samen te kleven.

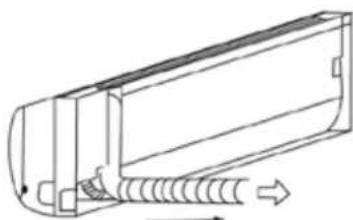

OPMERKING OVER DE HOEK VAN LEIDINGEN

Leidingen voor koelmiddel hunnen links achteraanuit de unit komen (wonneer u maar de城县kant van de unit kijk)

Fig. 4.14

OPGELET

Ga zeer voorzichtig te werk om het leidingwerk Niet te beschadigenijdens het wegbuigen van de unit. Deuken in het leidingwerk zullen de prestaties van het apparatus beinvloeden.

Stap 5: De afvoerslang aansluten

Standaard is de aflaatslang aangesloten aan de linkerzijde van de unit (wanner u maar de achechterkant van de unit kijk). Het kan echter ook aan de rechtzerijde aangesloten zich.

• Wikkel het aansluitpunt stevig in met Teflon om te zorgen voor een goede Abdichting en om lekken te voorkomen.
• Verwijder het luchtfilter en giet een weinig water in de afvoerbak om te verzekerend dat het water makkelijkuit de unit stroomt.

JUIST

Zorg ervoor dat er geen knikken in de afvoerslang zich om een goede afvoer te verzekeren.

NIET JUIST

Kinken in de afvoerslang zullen watersloten creeren.

NIET JUIST

Kinken in de afvoerslang zullen watersloten creeren.

NIET JUIST

Plaats het einde van de afvoerslang Niet in water of in containers die water opvangen. Dit za een goede afvoer voorkomen.

Plaats een stop in het Niet gebruikte afvoergat

Om ongewenste lekken te voorkomen,要去 het Niet gebruikte afvoergat zichmaken met de bijgeleverde rubberen plug.

1. Alle bedrading moet conform lokale en nationale elektrische codes, regelgeving zich en moet dooreen erkend elektricien geinstalleerd worden.
2. Alle elektrische aansluitingen要去en uitgevoerd worden overeenkomstig het elektrisch aansluit-schema op de panelen van de binnen- en buitenunits.
3. Stop onmiddelijk met werkken als er een ernstig probleem is met de verilgheid van de elektrische voeding. Leg uw redenering uit aan de klant en weiger om de unit te installereren tot het probleem met de verilgheid opgelost is.
4. De voedingsspanning moet binnen 90 - 100% van de nominale spanning zich. Een te lage voedingsspanning kan storingen, een elektrische schok of brand veroorzaken.
5. Bij het aansluiten van de voeding op bestaande bedrading,要去en overspanningsbeveiliging en een onderbrekingsschakelaar geinstalleerd worden.
6. Bij het aansluiten van de voeding op bestande bedrading,要去en schakelaar of stroomonderbreker die alle polen loskoppelt en een contactscheiding heeft van minimaal 3mm opgenomen worden in de bestande bedrading. De gekwalificeerde elektricien要去en goedgekeurde stroomonderbreker of schakelaar gebruiken.

7. Sluit de unit alleen aan op de uitgang van een afzonderlijke kring. Sluit geen andere apparaten aan op die uitgang.

8. Zorg ervoor dat de airconditioner gedast geaard is.

9. Elke draad moet stevig aangesloten zich. Losse bedrading kan de klemmenstrook oververhitten met een slechte werking van het product en möglichk brand als gevolg.
10. Laat de draden Niet in contact komen of rusten gegen leidingen met koelmiddel of bewegende delen binnen de unit.
11. Als de unit uitgerust is met een elektrische hulpverwarming,要去 op een afstand van minimum 1 meter van brandbare materialen geinstalleerd worden.
12. Raak de elektrische onderdelen nooit aan kort na het uitschakelen van de voeding, om een elektrische schok te vermijden. Wacht na het uitschakelen van de voeding algtd 10 minutes of langer voordat u elektrische onderdelen aanraakt.

WAARSCHUWING

Schakel de hoofdvoeding maar het systeme uit voor het uitvoeren van elektrisch of bedrangdingswerk.

Stap 6: De signaalkabel en de voedingskabels aansluten

De signaalkabel zorgt voor de communicatie tussen de binnen- en buitenunits. U要去 eerst de juiste diameter van de kabel kiezen voordat u de aansluiting Voorbereidt.

OPMERKING: Het aansluiten van de kabel van de binnenunit werden in de fabriek uitgevoerd.

Types van kabels

• Voedingskabel binnen (indien van toepassing): H05VV-F of H05V2V2-F
  Voedingskabel buiten: H07RN-F of H05RN-F
• Signaalkabel: H07RN-F

Minimale diameter van voedings- en signaalkabels (ter referentie)

Nominale stroom van het apparaat (A)	Nominale diameter \( \left( {\mathrm{{mm}}}^{2}\right) \)
\( > 3\mathrm{{en}} \leq {60},{75} \)
\( > 6\mathrm{{en}} \leq {101} \)
\( > {10}\mathrm{{en}} \leq {161},5 \)
\( > {16}\mathrm{{en}} \leq {252},5 \)
\( > {25}\mathrm{{en}} \leq {324} \)
\( > {32}\mathrm{{en}} \leq {406} \)

KIES DE JUISTE KABELDIAMETER

De diameter van de voedingskabel, signaalkabel, zekering en schakelaar wordt bepaald door de maximumstroom van de unit. De maximumstroom worden aangegeven op het typeplaatje op het zijpaneel van de unit. Bekijk dit typeplaatje om de juiste kabel, zekering of schakelaar te kiezen.

WAARSCHUWING

Alle bekabeling要去 strikt overeenkomstig het bedrandingschema, dat op de achterkant van het voorpaneel van de binnenunit weergegeven worden, uitgevoerd worden.

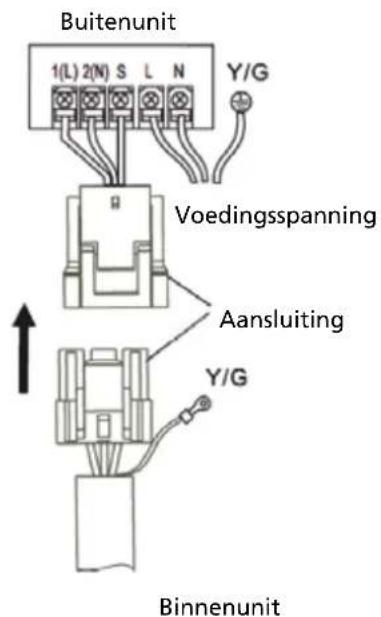

Het aansluiten van de bedrading tussen de binnen- en buiteunit:

Breng de twee aansluitingen op gelijke hoogte enplaats ze in elkaar tot ze vast zitten en een klik hoorbaar is. De geelgroene draad要去 afzonderlijk worden aangesloten. Zet de kabel vast op het bedradingspaneel met de kabelklem

Stap 7: Leidingen en kabels inpakken

Voordat u de leidingen, aflaatslang en de signaalkabel door het gat in de muur voert, moet u ze samenbundelen omplaats te besparen, ze beschermen en ze isoleren (niet van toepassing in Noord-Amerika).

1. Bundel de aflaatslang, leidingen voor koelmiddel en de signaalkabel samen zoals hieronder weergegeven worden:

DE AFVOERSLANG MOET ZICH ONDERAAN BEVINDEN

Zorg ervoor dat de afvoerslang zich onderaan deze bundel bevindt. De afvoerslang bovenaan de bundelplaatsen, kan ertoe leiden dat de afvoerbak overloopt, wat brand of waterschade kan veroorzaken.

WIKKEL DE SIGNAALKABEL NIET ROND ANDERE KABELS

Wanner deze items samengebundeld worden, wikkel of kruis de signaalkabel dan Niet met andere kabels.

1. Gebruik vinyl tap om de aflaatslang aan de onderkant van de leidingen voor koelmiddel te bevestigen.
2. Kleef de signaalkabel, leidingen voor koelmiddel en de afvoerslang stevig aan elkaar met isolatietape. Controller opnieuw of alle items samengebundeld zich.

Laat bij het inwikkelen van de bundel de eindhoven van de leidingen vrij. Ze要去en toegankelijk zijn voor het testen op(lekken op het einde van het installmentieproces (raadpleeg de delen Elektrische controles en Controle op lekken in deze handleiding).

Stap 8: De binnenunit monteren

Doe het volgende wanner u neue verbindingsleidingen op de buitenunit geinstalleerd hebt:

1. Gaaar stap 4 wonneer u de leidingen voor koelmiddel als door het gat in de muur gevoerd heb.
2. Controller anders opnieuw dat de einden van de leidingen voor koelmiddel zich,zim te voorkomen dat er vuil of vreemde voorwerpen in de leidingen komen.
3. Voer de samengebundelde leidingen voor koelmiddel, afvoerslang en signaalkabel traag door het gat in de muur.
4. Haak de bovenkant van de binnenunit op de bovenste haak van de bevestigingsplaat.
5. ControllerDat de unit stevig op de bevestiging gehaakt is door Licht te drukken op de linker-enrechtzerzijde van de unit. De unit mag Niet schudden of kantelen.
6. Druk, met ongelijke kracht, de onderste helft van de unit omlaag. Blijf omlaag drukken tot de unit op de haken op de onderkant van de bevestigingsplaat klicht.
7. Controller opnieuw dat de unit stevig gemonteerd is door Licht te drukken op de linker- en rechtzer-zijde van de unit.

INSTALLATIE BUITENUNIT

Installer de unit overeenkomstig de lokale codes en regelgeving, er könnenkleine verschillen zichtussen regio's.

Installatie-instructies - Buitenunit

Stap 1: Deplaats van installmentie kiezen

U moet een gegaste deplaats kiezen voor van de installmentie van de binnenunit. De volgende zijn standaarden die u zullen helpen om een geschikteplaats voor de unit te kiezen.

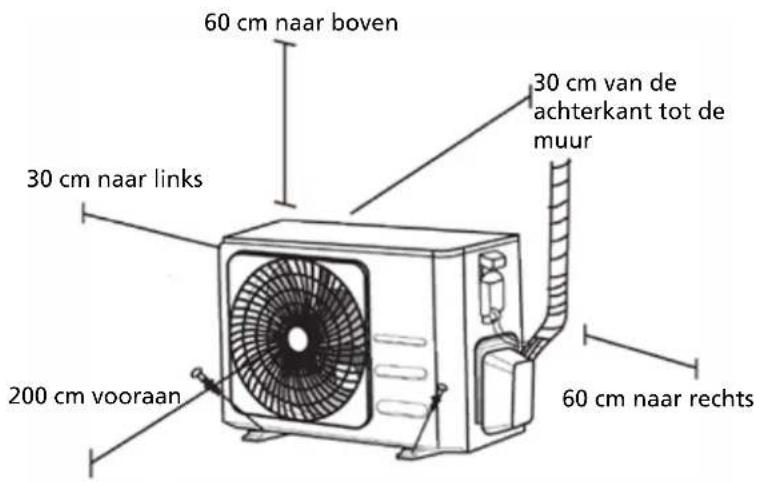

Goedeplaatsen voor installmentie voldoen aan de volgende standardarden:

Voldoet aan alle vereisten inzake ruimte die hierboven weergegeven worden in Vereisten inzake installmentuimte.
- Goede luchtcirculatie en ventilatie
- Sterk en stevig - de locatie kan het gewicht van de unit dragen en zal nicht trillen
- Lwaaai van de unit zal anderen nicht storen
- Beschermd gegen langdurige blootstelling aan direct zonlicht of regen

• Til de unit boven de basis wanner er sneeuw verwacht worden, om het opbouwen van ijs en beschadiging van de spoel te voorkomen. Plaats de unit hoog genoeg, hoger dan de gemiddeld verwachte sneeuuwval. De minimumhoogte要去 18 inch zich

Installer de unit NIET op de volgende locaties:

In de buurt van een obstakel dat de luchtinlaten en uitlaten za blokkeren
In de buurt van een openbare weg, drukkeplaatsen of waar het geluid van de unit anderen za storen
In de buurt van dieren of planten die hinder zullen ondvinden van de uitlaat van warme lucht
In de buurt van een bron van brandhaar gas
Op een locatie waar de unit wordt blootgesteld aan groe hoeveelheden stof
Op een locatie waar de unit blootgesteld worden aan overmatige hoeveelheden zout

SPECIALE OVERwegingen VOOR EXTREME WEERSOMSTANDIGHEDEN

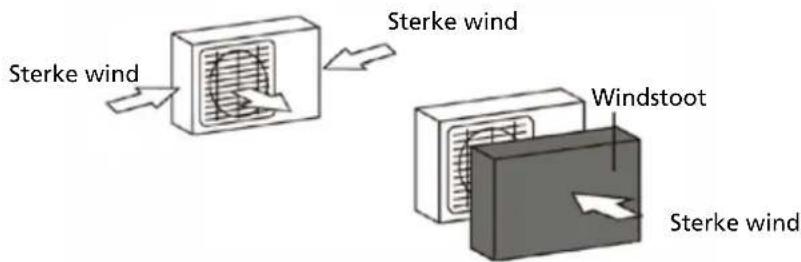

Wanner de unit bloatgesteld worden aan hevige wind:

Installer de unit op een manier waarop de uitlaatventilator onder een hoek van 90^ gegenover de windrichting staat. Bouw indien nodig een afterschering voor de unit om deze te beschermen gegen extreme windstoten.

Zie onderstaande afbeeldingen.

Wanner de unit regelmatig bloatgesteld worden aan hevige regen of sneeuw:

Bouw een afterschering boven de unit om deze gegen de regen of sneeuw te beschermen. Let op dat u de luchtstroming rond de unit Niet hindert.

Wanner de unit regelmatig blootgesteld worden aan zoute lucht (zeelucht):

Gebruik een buitenunit die special ontwikkeld werden om bestand teijken gegen corrosie.

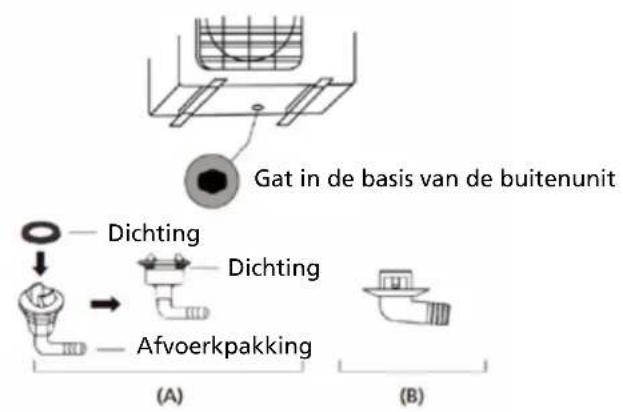

Stap 2: De afvoeraansluiting installeren (alleen units met een warmtepomp)

Voordat u de buitenunit op zijnplaats vast boort, moet u de afvoeraansluiting op de onderkant van de unit installereren. Merk op dat er twee types van afvoeraansluitingen bestaan, afhankelijk van het type van de buitenunit. Wanner de afvoeraansluiting geleverd worden met een rubberen afdichting (zie Afb.

A), doet u het volgende:

1. Plaats de rubberen affdichting op het einde van de afvoeraansluiting, die op de buitenunit aangesloten za worden.

2. Plaats de afvoeraansluiting in het gat in de basis van de unit.

3. Draai de afvoeraansluiting 90^ tot们都 op zichn plaats klikt, naar de voorkant van de unit gericht.
4. Sluit een verlenging van de afvoerslang (niet inbegrepen) aan op de afvoeraansluiting om het water van de unit af te leiden tijdens de verwarmingsmodus.

Wanner de afvoeraansluiting nicht geleverd worden met een rubberen afldichting (zie Afb. B), doet u het volgende:

1. Plaats de afvoeraansluiting in het gat in de basis van de unit. De afvoeraansluiting zal op+zijnplaats klikken.

2. Sluit een verlenging van de afvoerslang (niet inbegrepen) aan op de afvoeraansluiting om het water van de unit af te leiden tijdens de verwarmingsmodus.

IN KOUDE KLIMATEN

Zorg er in koude klimaten voor dat de afvoerslang zo verticaal möglich geplaatst worden, om een vlotte afvoer van water te verzekeren. Als het water te traag afgevoerd worden, kan het bevriezen in de slang en de unit onder water zetten.

Stap 3: De buitenunit verankeren

De buitenunit kan aan de grond of aan een gegen de muur gemonteerde beugel verankerd worden met een bout (M10). Bereid de installmentbasis van de unit voor overeenkomstig onderstaande afmetingen.

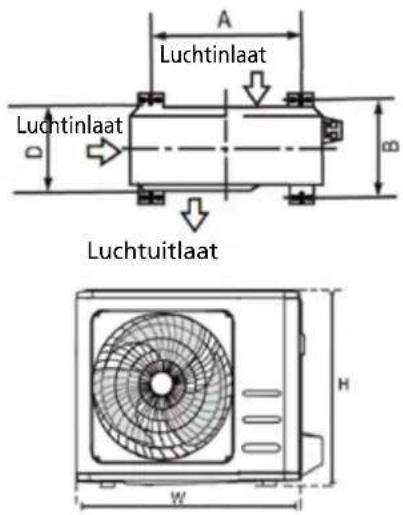

AFMETENGOVR MONTAGE VAN DE UNIT

Het volgende is een lijst met buitenunits met verschillende afmetingen en de afstandussen hun montagepoten. Bereid de installmentbasis van de unit voor overeenkomstig onderstaande afmetingen.

Afmetingen bietenunit (mm) BxHxD Montageafmetingen aufstand A (mm) Montageafmetingen aufstand B (mm)
681x434x285 (26,8"x17,1"x11,2") 460 (18,1") 292 (11,5")
700x550x270 (27,5"x21,6"x10,6") 450 (17,7") 260 (10,2")
700x550x275 (27,5"x21,6"x10,8") 450 (17,7") 260 (10,2")
720x495x270 (28,3"x19,5"x10,6") 452 (17,8") 255 (10,0")
728x555x300 (28,7"x21,8"x11,8") 452 (17,8") 302 (11,9")
765x555x303 (30,1"x21,8"x11,9") 452 (17,8") 286 (11,3")
770x555x300 (30,3"x21,8"x11,8") 487 (19,2") 298 (11,7")
805x554x330 (31,7"x21,8"x12,9") 511 (20,1") 317 (12,5")
800x554x333 (31,5"x21,8"x13,1") 514 (20,2") 340 (13,4")
845x702x363 (33,3"x27,6"x14,3") 540 (21,3") 350 (13,8")
890x673x342 (35,0"x26,5"x13,5") 663 (26,1") 354 (13,9")
946x810x420 (37,2"x31,9"x16,5") 673 (26,5") 403 (15,9")
946x810x410 (37,2"x31,9"x16,1") 673 (26,5") 403 (15,9")

Doe het volgende wanner u de unit op de grond of een betonnen installment platform installeert:

1. Markeer de posities voor de vier expansiebouteen, op basis van de tabel met afmetingen.
2. Boor de gaten voor de expansiebouteen voor.
3. Plaats een moer op het einde van elke expansiebout.
4. Klop de expansiebouten met een hamer in de voorgeboorde gaten.
5. Verwijder de moeren van de expansiebouteen en plaats de buitenunit op de bouten.
6. Plaats een borgring op elke expansiebout en verrang daarna de moeren.
7. Zet elke muur vast met een moersleutel.

WAARSCHUWING

Tijdens het boren in beton worden het te allenlijke dragen van oogbescherming aanbevolen.

Doe het volgende wanner u de unit op een gegen de muur gemonteerde beugel installeert:

OPGELET

Zorg ervoor dat de muur gemaakt is met volle steen, beton of een gelijkaardig sterk materiaal. De muur要去 minstens vier ker het gewicht van de unit konnen dragen.

1. Markeer de posities van de gaten van de beugel, op basis van de tabel met afmetingen.
2. Boor de gaten voor de expansiebouteen voor.
3. Plaats een borgring en een moer op het einde van elke expansiebout.
4. Draai de expansiebouten door de gaten in de bevestigingsbeugels, zet de bevestigingsbeugels op hetplaats en klop de expansiebouten in de muur met een hamer.
5. Controller dat de bevestigingsbeugels waterpas staan.
6. Til de unit voorzichtig op enplaats de montagepoten op de beuugs.
7. Draai de boute stevig vast op de beugels.
8. Installer, wanner dit is toegestaan, de unit met rubberen pakkingen om trillingen en geluid te verminderen.

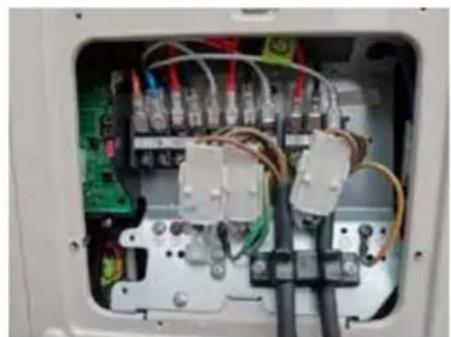

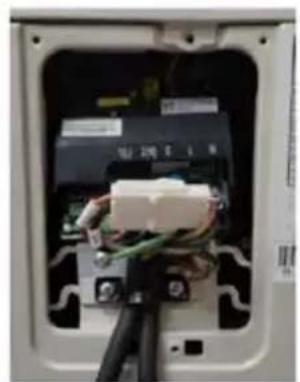

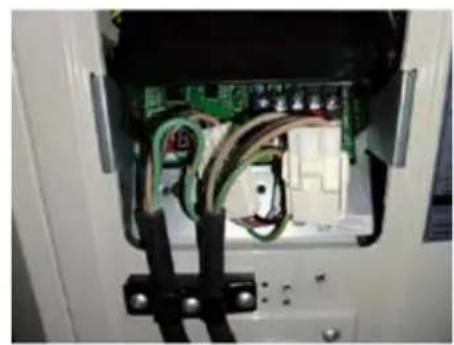

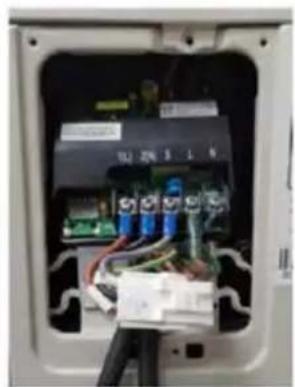

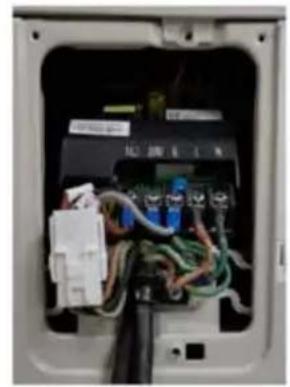

Stap 4: De signaal- en voedingskabels aansluten

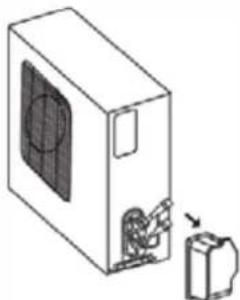

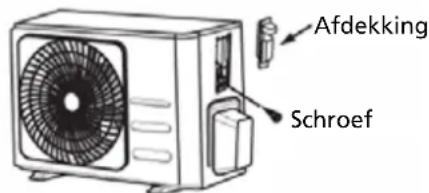

De weiterkant van klemmenstrook van de buitenunit wordt beschermd door een deksel voor de elektrische bedrading op de zijkant van de unit. Een gedetailleerd bedrangsschema is op de binnenkant van het deksel gedrukt.

WAARSCHUWING

Schakel de hoofdvoeding maar het systeme uit voor het uitvoeren van elektrisch of bedrangingswerk.

1. Bereid de kabel voor om aan te sluiten:

GEBRUIK DE JUISTE KABEL

Kies de juiste kabel, raadpleeg "Types van kabels".

KIES DE JUISTE KABELDIAMETER

De diameter van de voedingskabel, signaalkabel, zekering en schakelaar worden bepaald door de maximumstroom van de unit. De maximumstroom worden aangegeven op het typeplaatje op het lijpaneel van de unit.

a. Strip de rubberen mantel van beiden kant van de kabel met een kabelstripper, om ongeveer 40mm van de draden vrij te make.
b. Strip de isolatie van beiden eindhoven van de draden.
c. Krimp u-schoenen op de eindhoven van de draden met een krimptang.

LET OP KABELS ONDER SPANNING

Zorg erijdens het krimpen van draden voor dat u de draad onder spanning ("L") duidelijk=kunt onder-scheiden van ander draden.

WAARSCHUWING

Alle bekabelingswerk要去 strikt overeenkomstig het bedradingsschema, dat binnenin het kabeldeksel van de buitenunit weergegeven worden, uitgevoerd worden.

1. Schroef het deksel van de elektrische bedrading los en verwijder het.
2. Schroef de kabelklem onder de klemmenstrook los en leg undeza an de kant.
3. Sluit de draad aan volgens het aansluitschema en schroef de u-schoen van elke draad stevig vast op de betreffende klem.
4. Na het controlleren of elke aansluiting stevig is, draait u de draden in een lus om te voorkomen dat er water in de klemmenstrook loopt.

5. Zet de kabel vast op de unit met de kabelklem. Schroef de kabelklem stevig vast.

6. Isoeleer nicht gebruikte kabels met PVC elektrische tape. Plaats ze zodanig dat ze geen elektrische of metalen onderdelen raken.

7. Plaats de kabelafdekking aan de zijkant van de unit terug en schroef deze vast.

OPMERKING: Als de kabelklem er als volgt uitziet, kies dan de gespaste doorvoeropening, overeenkomstig de diameter van de draad.

BELANGRIJK: Plaats, na het voltooien van de aansluiting, de bedrade stekkers op de juiste plaats, zoals hieronder worden weergegeven, anders worden het dekel ser van de elektrische bedrading opgetild.

X

X

√

Voor multi-type modellen:

Een-dubbel
Een-drie

√

Gebruik de gesp om de kabel samen te drukken wonneer deze Niet vast genoeg zit, zodat de kabel stevig vastgemaakt kan worden.

J AANSLUITING VAN DE LEIDINGEN MET KOELMIDDEL

De leidingen met koelmiddel aansluiten op de buitenunit

OPGELET: Draag voor uw veriligte altijd een veriligeidsbril en handschoenen tijdens het aansluiten van de leidingen.

OPMERKING: Alle afbeeldingen zijn enkel ter verduidelijkking. De werkelijkke vorm van de buitenunit die u gekocht hebt kan Lichtjes afwijken.

1. Verwijder eerst de wateropvang van de buitenunit zoals weergegeven in Afb. 6.1.

Fig. 6.1

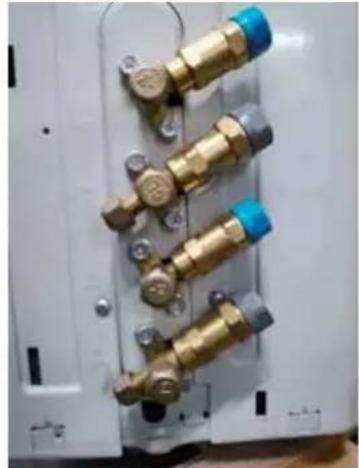

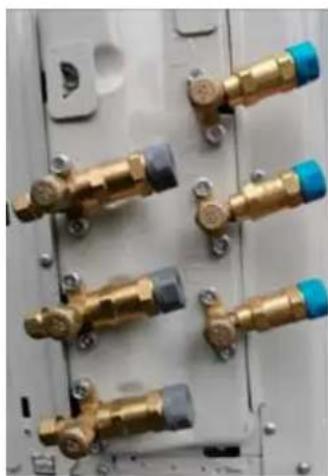

Voor multi-type modellen:

Een-dubbel Een-drie

1. Verwijder de plastic dichtingen van de buitenunit en de leidingen met koelmiddel pas net vooraleru ze aansluit, Afb. 6.2.

Fig. 6.2

1. Lijn de leidingen met koelmiddel juist uit zodat ze zich opdezelfde hoogte bevinden van de kleppen en Niet onder spanning staan. Plaatse schroefkoppeling van de leidingen met koelmiddel juist op de draad van de buitenunit en zet deze eerst enkele omwentelingen met de hand vast, Afb. 6.3.

OPMERKING: De leidingen要去 op de kleppen van de buitenunit worden aangesloten met ze weinig möglich spanning op de leidingen.

BELANGRIJK: Vooraleer u verder gaat is het Crucial dat u de volgende aanwijzingen aandachtig leest.

Fig. 6.3

1. Zet nu eerst de onderste schroefkoppeling en daarna de bovenste schroefkoppeling vast met de steeksleutel. Houd de gemarkeerde punten "1" vast met een steeksleutel en draai alleen de schroeven vast op de gemarkeerde punten "2" met een stecksleutel (Kies de gespaste sleutel overeenkomstig de afmetingen van de aansluiting), zie Afb. 6.4.

2. Zorg ervoor dat de schroefkoppelingen Niet scheef staan als u ze vast zet en ga snel te werk. Bekijk de volgende pagina voor het juiste moment.

BELANGRIJK: Omdat de koppeling werkkt met tappende ringen kan deze lekken als u de koppeling verbreekt en de leidingen opnieuw aansluit. Hierdoor zal ook de garantie verrallen.

Fig. 6.4

Grootte van de koppeling (laatste 2 onderdeelnummers)	Pound-force foot (1 bf-ft) Newton	meter (N-m) Kilogram-force meter (kgf-m)
06 (9,5 mm punt/streep grotte)		24.4 - 27.1 2.4 - 2.7
09 (12,7 mm punt/streep grotte)	30 - 35 40.6 - 47.4 4.1 - 4.8
12 (19,1 mm punt/streep grotte)	45 - 50 61.0 - 67.7 6.2 - 6.9
16 (25,4 mm punt/streep grotte)	60 - 65 81.3 - 88.1 8.2 - 8.9

Controleer na het voltooien van stappen 1-4 dat alle aansluitingen goed afdachten met een lekdetiemiddel of zeepsop. Als er luchtbellen worden gezormd, is er eenlek in het system en要去en de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.

1. Verwijder nu het deksel van de bovenste klep met een 19 mm steeksleutel. Open de klep door ze zo ver möglichk in tegenwijzerzin te draaien met een 5 mm inbussleutel. De klep staat nu open. Als de klep Niet volledig worden geopend, kan het systeme slecht werkden en worden beschadigd. Schroef het deksel terug op de bovenste klep en zet het goed vast om ervoor te zorgen dat het goed afdicht. Zie Afb. 6.5.

Fig. 6.5

1. Verwijder nu het deksel van de onderste klep met een 19 mm steeksleutel. Open de klep door ze zo ver mogelijk in gegenwijzerzin te draaien met een 5 mm inbussleutel. De klep staat nu open. Als de klep Niet volledig worden geopend, kan het systeme slecht werkken en worden beschadigd. Schroef het deksel terug op de onderste klep en zet het goed vast om ervoor te zorgen dat het goed afldicht. Zie Afb. 6.6.

Fig. 6.6

Belangrijk! De conische ring op de klep heeft een belangrijke affdichtingsfunctie, samen met de zitting in de dappen. Zorg ervoor dat u de cone Niet beschadigd en vrij houdt van vuil en stof.

1. Controller na het voltooien van stappen 1-6 dat alle aansluitingen goed afldachten met eenlekdetiemiddel of zeepsop. Als er luchtbellen worden gezvormd, is er eenlek in het systemen en moeten de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.

2. Start de apparatuur zodate de werkingsdrukken binnenin worden opgebouwd. Controller alle aansluitingen nogmaals op lekken

a) tijdens de koelmodus
b) in de verwarmingsmodus

Als er luchtbellen worden gezormd, is er eenlek in het system en要去en de schroefkoppelingen opnieuw worden vastgezet met een steeksleutel.

K ELEKTRISCHE CONTROLES EN CONTROLES OP GASLEKKEN

Voor de testrun

Voer alleen een testrun uit wanner u de volgende stappen voltooid hebt:

• Elektrische veiligheidscontroles - Bevestig dat het elektrisch system van de unit veilig is en goed werkkt
• Controles op gaslekken - Controller alle flensverbindingen en bevestig dat er geenlekken in het systemeënlijke systeme.
• Bevestig dat de gas- en vloeistofkleppen (hoge en lage druk) volledig open staan

Elektrische veiligheidscontroles

Bevestig na installmentie dat alle elektrische bedrading geinstalleerd is overeenkomstig lokale en nationale regelgeving en overeenkomstig de installmentiehandleiding.

VOOR DE TESTRUN

Controleer de aarding

Meet de aarding door visuele detectie en een tester voor de aardingsweerstand. De aardingsweerstand要去 minimaal 0,10 zijn.

Controleer op elektrische lekstromen

Gebruikijdens de testrun een elektronsonde en multimeter om een uitgebrede test voor elektrische lekstromenuit te voeren.

Als er een elektrischelekstroom gedetecteerd worden, schakel de unit dan onmiddelijk uit en bel een erkend elektricien om de oorzaak van delekstroom op te sporen en op te loseen.

Alle bedrading moet conform lokale en nationale elektrische codes zich en要去 door een erkend elektricien geinstalleerd worden.

Controles op gaslekken

Er zich twee verschillende methoden om te controlleren op gaslekken.

De methode met water en zeep

Breng met een zachte borstel wat zeepsop op vloeijaar reinigingsmiddel aan op alle aansluitpunten van leidingen van de binnen- en de buitenunit.De aanwezigheid van luchtbellen wijst op eenlek.

Methode met lekdetector

Wanner u een lekdetector gebruikt, raadpleeg dan de gebruikshandleiding van het apparaat voor de juiste gebruiksaanwijzingen.

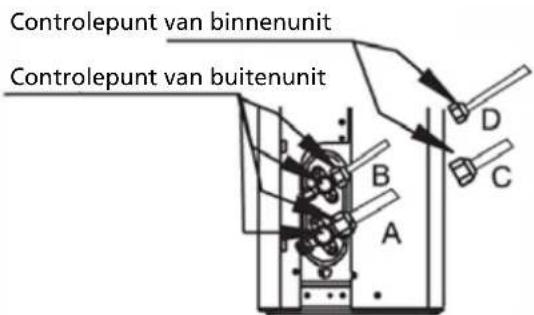

NA HET UITVOEREN VAN DE CONTROLES OP GASLEKKEN

Na het bevestigen dat er GEEN verbindingen van leidingenlekken, verrangt u het klepdeksel op de buitenunit.

A: Lagedrukafsluitklep
B: Hogedrukafsluitklep
C & D: Flensmoeren binnenunit

TESTRUN

Instructies voor de testrun

U moet de testrun minimaal 30 minutes uitvoeren.

1. Sluit de voeding aan op de unit.
2. Druk op de AAN/UIT-knop op de afstandsbediening om de unit in te schakelen.

3. Druk op de knop MODUS om de volgende functies te doorlopen, een voor een:

4. KOELEN - Selecteer de laagst möglichke temperatuur

5. VERWARMEN - Selecteer de hoogst mogelijkke temperatuur

6. Laat elke functie 5 Minutes in werkung en voer de volgende controles UIT:

Lijst met uit te voeren controlleds GESLAAGD / GEZAKT
Geen elektrische lekstroom
Unit is goed geaard
Alle elektrische klemmenstroken zijn goed afgedekt
Binnen- en buitenunits zich stevig geënstalleerd
Erlekken geen verbindingspunten van leidingen Buiten (2): Binrnen (2):
Het water stroom vrij uit de afvoerslang
Alle ledingenঃ发展格局
De unit KOELT goed
De unit VERWARMT goed
De luchtuiitlaatkleppen van de binnenunit draaien goed
De binnenunit reageert op de afstandsbediening

CONTROEER DE LEIDINGVERBINDINGER OPNIEUW

Tijdens bedrijf zal de druk van het koelmiddelcircuit toenemen. Dit kan er op wijzen dat er lekken zichn die nicht aanwijzing warenijdens uw initiete controle op lekken. Neemijdens de testrun de tijd om opnieuw te controleren dat er geen verbindingspunten van de leidingen voor koelmiddel lekken. Raadpleeg het deel Controles op gaslekken voor instructies.

1. Doe het volgende na het succesvol voltooien van de testrun en na het bevestigen dat alle punten in de lijst met controles GESLAAGD zijn:

a. Zet de unit opnieuw op de normale bedrijfstemperatuur met de afstandsbediening.
b. Wikkel de verbindingen van de leidingen met koelmiddel binnen die u vrij hebt gelaten tijdens de installmentie van de binnenunit, in met isolatietape.

WANNEER DE OMGEVINGSTEMPERATUUR LAGER IS DAN 16^

U kurz de afstandsbediening nicht gebruiken om de modus KOELEN in te schakelen wonneer de omgevingstemperatuur lager is dan 16^ C. In dit geval kurz u de knop voor HANDMATIGE BEDIENING gebruiken om de functie KOELEN te testen.

1. Til het voorpaneel van de binnenunit op tot het op+zijn plaats klikt.
2. De knop HANDMATIGE BEDIENING bevindt zich aan de rechterkant van de unit. Druk er 2 keer op om de functie KOELEN te selecteren.
3. Voer de testrun uit zoals normal.

Knop voor handmatige bediening

M GARANTIEVOORWAARDEN

Dit airconditioner worden geleverd met een garantie van 48 maanden op de compressor en 24 maanden op de andere onderdelen, te beginnen op de datum van aankoop. De volgende regels zijn van toepassing:

1. We weigeren expliciet alle andere schuldvorderingen, inclusief schuldvorderingen voor nevenschade.
2. Herstellingen aan of verranging van onderdelenijdens de garantieperiode zullen nicht leiden tot verlungen van de garantieperiode.
3. De garantie is Nieteer geldig wonneer er veranderingen aangebracht zich, er nicht-originele onderdelen gebruikt zich of wonneer er herstellingen door derde partijen uitgevoerd zich.
4. Onderdelen onderhevig aan normale slijtage, zoals het filter, vallen Niet onder de garantie.
5. De garantie is enkel geldig wanner u de originele, gedateerde aankoopfactuur kan voorleggen en als er geen aanpassingen zich aangebracht.
6. De garantie dekt geen schade die veroorzaakt werden door nalatigheid of door acties die afwijken van deze in dit instructieboekje.
7. Transportkosten en de risico's verbonden aan het transport van de airconditioner of onderdelen van de airconditioner着眼 steeds voor rekening van de koper.
8. Schade die veroorzaakt werden door gebruik van Niet geschikte filters, worden Niet gedekt door de garantie.
9. Verlies van koelmiddel en/of eenlek omwille van slecht aansluiten/loskoppelen van de units en/of het aansluiten/loskoppelen van de units door nicht gekwalificeerd personeel, worden nicht gedekt door de garantie, overeenkomstig de voorwaarden die gelden voor dit product. Schade aan units Niet gemonteerd, aangesloten en/of losgekoppeld werden overeenkomstig de lokale wet en/of regelgeving en/of waar bij de richtlijnen in deze handleiding Niet gevolgd werden, worden nicht gedekt door de garantie, overeenkomstig de voorwaarden die gelden voor dit product.

Wanner deze aanwijzingen geen oplossing bieden, raadpleeg dan uw verdeler voor reparaties. Zorg ervoor dat u in het onwaarschijnlijke geval dat loskoppelen nodig is, dat dit.altijd uitgevoerd worden door gekwalificereid, bevoegt personeel en overeenkomstig uw lokale wetten en regelgeving.

Verwijder geen elektrische apparaten als ongesorteerd huishoudelijk afval. GebruikAPE inzamelvoorzieningen. Contacteer uw lokale overheid voor informatie over de beschikbare inzamelvoorzieningen. Wanner elektrische apparaten achtergelaten worden op stortplaatsen of vuilnisbelten kuren gevaarlijke stoffen in het grondwater lekken en in de voedingsketetenerecht komen, en zo uw welzijn en gezondheid schaden. Bij het verrangen van oude apparaten is dekleinhandelaar wettelijk verplicht uw oude apparaat gratis over te nemen en het te verwijdersen. Werp geen batterijen in vuur, waar ze kuren ontploffen of gevaarlijke vloeistoffen kuren vrijgeven. Wanner u de afstandsbediening verrangt of vernietigt, verwijder de batterijen dan engooi ze weg overeenkomstig de geldende regelgeving, odomat ze gevaarlijk voor het milieu kuren zich.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen, die onder het Kyotoprotocol vallen. Ze mag allen onderhoden of gedemonteerd worden door professioneel, opgeleid personeel.

Deze apparatuur bevat R32-koelmiddel, in de mate die in bovenstaande tabel weergegeven worden. Ontlucht R32 Niet maar de atmosefer: R32 is een gefluoreerd broeikasgas met een globaal opwarmingspotentieel (GWP) = 675

Internet:

Voor uw gemak=kunt de的那一 ste versie van de gebruiks-, installatie- en/of onderhoudshandleiding downloaden op www.Qlima.com
