GEBRUIKSAANWIJZING SGYPM9100C PIONEER

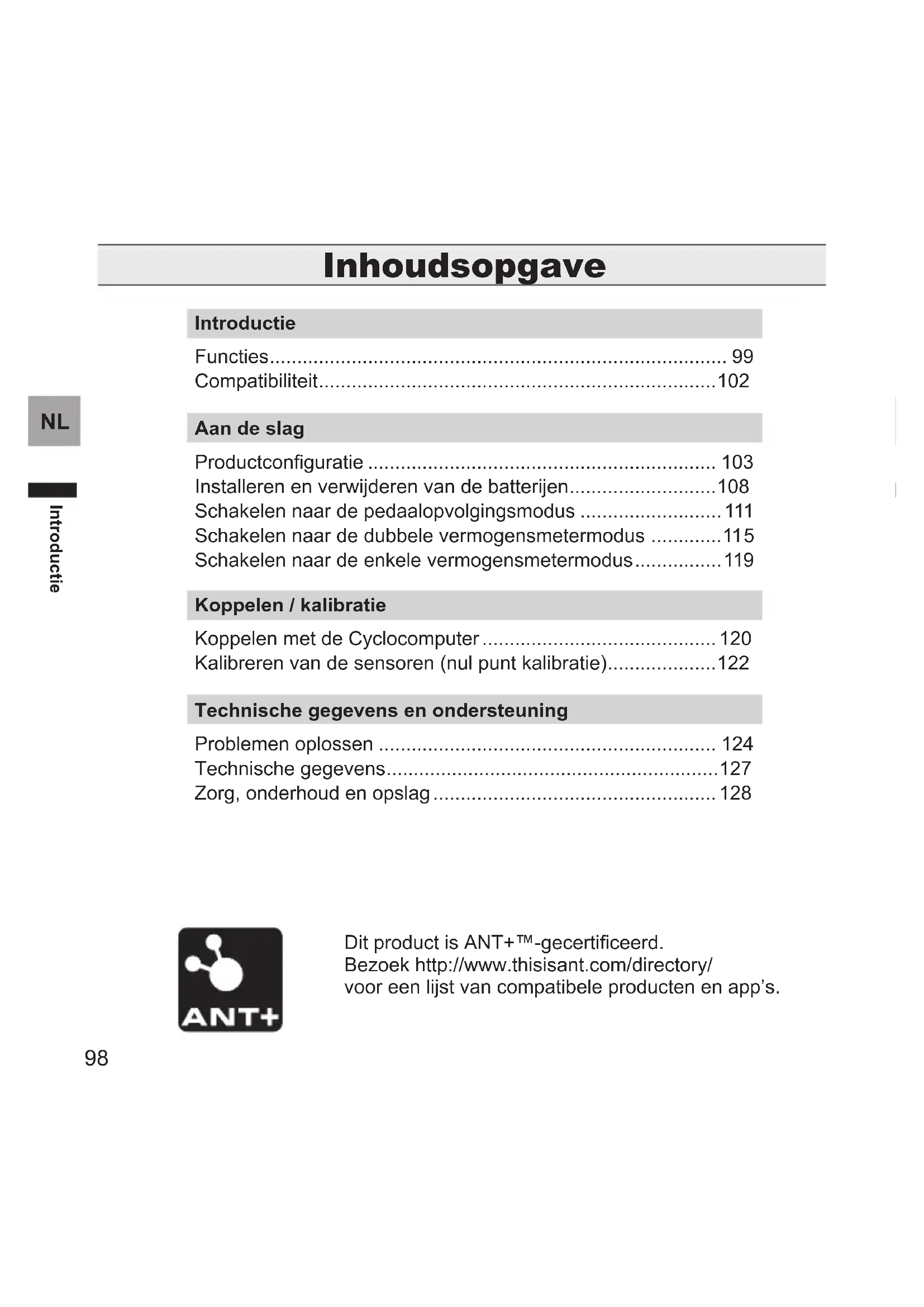

Installeren en verwijderen van de batterijen 108

Schakelenaar depedaalopvolgingsmodus 111

Schakelenaar de dubbele vermogensmetermodus 115

Schakelenaar de enkele vermogensmetermodus. 119

Koppelen / kalibratie

Koppelen met de Cyclocomputer 120

Kalibreren van de sensoren (nul punt kalibratie). 122

Technische gegevens en ondersteuning

Problemen oplossen 124

Zorg, onderhoud en opslag 128

Dit product is ANT^+^TM -gecertificateerd.
Bezoek http://www.thisisant.com/direction/
voor een lijst van compatibile producten en app's.

Functies

Dit product is een sensorysystem dat het fietsen in real-time analyseert. Het berekent de richting en de kracht die u uitoefent op de pedalen en berekent waar bij de efficientre van het fietsen.

Beschrijving van componenten

• Spanningsmeterunit:

detecteert de spanning op de kruk en berekent de richting en de kracht die u uitoefent op de kruk.

Magneet:

gebruikt om de draaihoek te detecteren.

• Zenders:

zenden informatatie van de spanningsmeterunit en de magneet maar de Cyclocomputer.

Productmodus

• Als u SGX-CA500 geleruikt,要去 de firmwareversie 20150501.02.43 of hoger zich.

• Pedaalopvolgingsmodus:

Indien gekoppeld met de Cyclocomputer SGX-CA500, können de efficiente van het fietsen, het ritme en andere dergelijk eigenschappen worden gemeten. U kunt maximaal gebruik makes van de functies van dit product.

• Dubbele vermogensmetermodus:

Sensoren links en rechts zijn vereist. De werkelijkke vermogenswaarden van de sensoren links en rechts können worden samengeteld en weergegeven en het ritme kan worden gemeten. Kan worden gebruikt met SGX-CA500 of met een Cyclocomputer die ANT+ van een andere fabrikant ondersteunt.

• Enkele vermogensmetermodus:

De vermogenswaarde van de sensoren links en rechts kan worden verdubbeld en snel worden weergegeven. Ook het ritme kan kan worden gemeten. Kan worden gebruikt met SGX-CA500 of met een Cyclocomputer die ANT+ van een andere fabrikant ondersteunt.

Schakelmodi

• Als u SGX-CA500 gelebruikt, moet de firmwareversie 20150501.02.43 of hoger+zijn.

- Pedaalopvolgingsmodus (Pagina 111)

Kan worden geschakeld met SGX-CA500. Kan Niet worden geschakeld met cyclocomputers van andere fabrikanten. Wanner de modus is geschakeld waar de pedaalmodus, lichten de LED's op de sensoren groen op gedurende 10 seconden.

Huidige modus	Methode 1 (Drukschakelaar rechtsensor)	Methode 2 (SGX-CA500)	LED verlichtingsmethode
Dubbele vermogensmeter	Kan nicht worden geschakeld	○	De LED's lichten groen op gedurende 10 seconden.
Enkele vermogensmeter	Kan nicht worden geschakeld	○

- Dubbele vermogensmetermodus (Pagina 115)

De modus kan worden geschakeld op SGX-CA500 of via de drukschakelaar van de rechtsensor. Bij gebruik met een cyclocomputer van een andere fabrikant, schakelt u met methode 1. Wanner de modus is geschakeld waar de vermogensmetermodus, Ichten de LED's oranje op gedurende 10 seconden.

Huidige modus	Methode 1 (Drukschakelaar rechtsensor)	Methode 2 (SGX-CA500)	LED verlichtingsmethode
Pedaalopvolging Kan nicht worden geschakeld		○	De LED's lichten orangje op gedurende 10 seconden.
Enkele vermogensmeter	○	○

- Enkele vermogensmetermodus (Pagina 119)

SGX-CA500 is vereist om te schakelen van de pedaalopvolgingsmodus. Kan nicht worden geschakeld met cyclocomputers van andere fabrikanten. Om te schakelen van de dubbele vermogensmetermodus, gebruikt u SGX-CA500 of drukt u op de drukschakelaar van de rechtsensor. Wanner de modus is geschakeld, lichten de LED's op de sensoren oranje op gedurende 10 seconden.

Huidige modus	Methode 1 (Drukschakelaar rechtsensor)	Methode 2 (SGX-CA500)	LED verlichtingsmethode
Pedaalopvolging Kan nicht worden geschakeld		○	De LED's knipperen gedurende 10 seconden orangje op
Dubbele vermogensmeter	○	○

Handleidingen

De handleidingen van het product bestaan uit deze gebruikershandleiding, ondersteuningspagina's en belangrijke informatie voor de gebruiker.

- Gebruikershandleiding (dit document)

Legt uit hoe de modi van het product moeten worden geschakeld, hoe het product要去 worden gekoppeld met de Cyclocomputer en hoe de sensoren要去en worden gekalibreerd.

Bevat uitleg over de procedures. Ook het losmaken van het product (voor dealers) is beschreiben in de referenties.

- Belangrijke informatie voor de gebruiker

Belangrijke informatatie voor de gebruiker staatig met betrekking tot verilgheid.

Compatibilitkeit

Krukset

Dit product ondersteunt de volgende kruksets.

Krukset Opmerkingen
SHIMANO FC-9000	Ondersteunt kruklengtes van 165 / 167,5 / 170 / 172,5 / 175 / 177,5 / 180 mm en kruksets van 50-34T / 52-36T / 52-38T / 53-39T / 54-42T / 55-42T.*
SHIMANO FC-6800	Ondersteunt kruklengtes van 165 / 170 / 172,5 / 175 mm en kruksets van 50-34T / 52-36T / 53-39T.*

• Deze handleiding geeft uitleg over de krukset met een lengte van 170 mm met voorbeelden.

• Wanner u het kettingwiel verrangt, moet u ervoor zorgen dat u de koppelingskabel nicht loskoppelt van de pedaalopvolgingssensor aan de rechtzerzijde. Bekijk eerst de video over het verwijderen van het kettingwiel bekijken over http://pioneer-cyclesports.com/nl/support/products/ om de procedure te bevestigen.

Er zijn speciale vaardigheden en gereedschappen nodig voor de installmente en kalibratie van het product. Vraag de winkel waar u het product hebt aangeschaft om de installmente en kalibratie uit te voeren.

Omdat het product aan de krukset is bevestigd met kleefband, kan het nicht worden verwijderd zonder de sensor te vernietigen.

Productconfiguratie

SGY-PM910H2

Dit product bevat de volgende onderdelen.

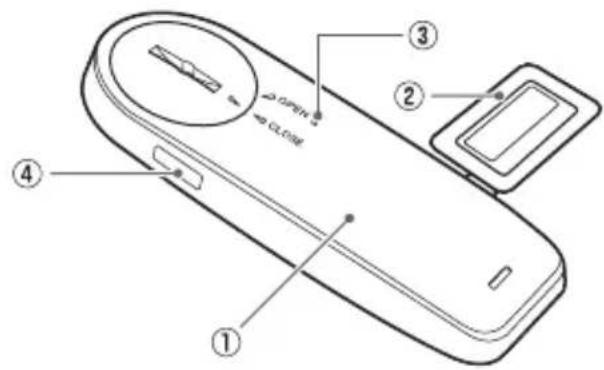

Pedaropolgingssensor (linkerkant)

Onderdeel pedaalopvolgingssensor (linkerkant)

① Linkerzender
② Spanningsmeterunit
③ LED
④ Apparaatnummer

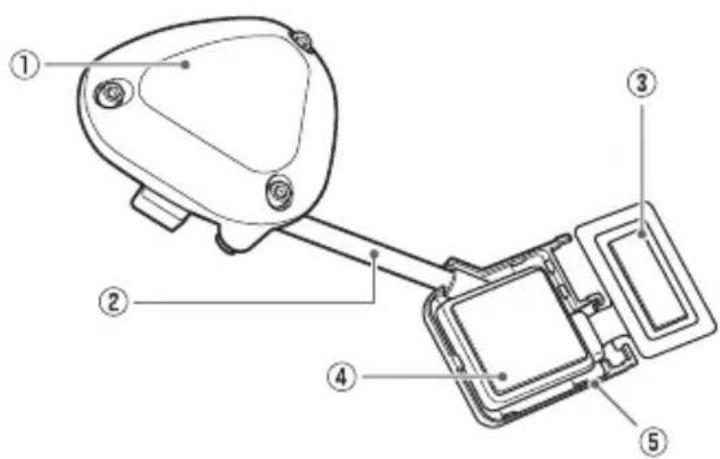

Pedaalopvolgingssensor (rechtekant)

Onderdeel pedaalopvolgingssensor (rechterkant)

① Rechterzender
② Koppelingskabe
③ Spanningsmeterunit
④ Koppelingsdoos
⑤ Apparaatnummer (beschreiben op de weiterkant)

Klep van de spanningsmeterunit x 1 voor ieder type

Voor FC-9000

Voor FC-6800

Kettingwieladapter

Voor FC-6800
Adaptervoet

Magneet

Patch-type × 2 Arm-type (rechterzijde) Arm-type (linkerzijde)

Overige

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) x 2 (voorgeinstalleerd in de sensoren)
• Zenderklep rechts (metaalgrijs)
• Zeskantschroeven (M2.6 x 8 mm) x 3 (voor de rechterzender x 3)
• Zeskantschroeven (M2.6 x 5 mm) x 3 (reserve voor de klep van de rechterzender x 3)
  Kabelbinders x 10 (voer de linkermagneet x 2, voor de rechtermagneet x 2, reserve x 6)
  Kussens voor de installmentie van de magneet van het arm-type x 2
• Patchtype magneetvoet × 2
• Tape voor het installereren van de kettingwieladapter
• Tape voor het installereren van de FC-6800-adaptervoet

SGY-PM910HL

Dit product bevat de volgende onderdelen.

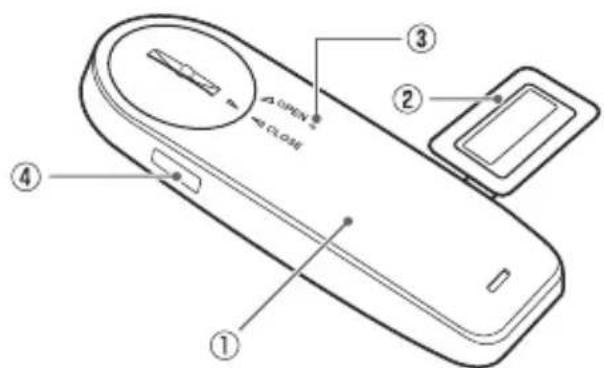

Pedaropolgingssensor (linkerkant)

Onderdeel pedaalopvolgingssensor (linkerkant)

① Linkerzender
② Spanningsmeterunit
③ LED
④ Apparaatnummer

Magneet

Patch-type Arm-type (linkerzijde)

Overige

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) (voergeinstalleerd in de sensor)
• Kabelbinders x 4 (voor de linkermagneet x 2, reserve x 2)
• Kussens voor de installmentie van de magneet van het arm-type
• Patchtype magneetvoet

SGY-PM910HR

Dit product bevat de volgende onderdelen.

NL

Pedaalopvolgingssensor (rechtekant)

Onderdeel pedaalopvolgingssensor (rechterkant)

① Rechterzender
② Koppelingskabe
③ Spanningsmeterunit
④ Koppelingsdoos
⑤ Apparaatnummer (beschreiben op de achechterkant)

Klep van de spanningsmeterunit x 1 voor ieder type

Voor FC-9000

Voor FC-6800

Kettingwieladapter

Voor FC-6800
Adaptertovoet

Magneet

Patch-type Arm-type (rechterzijde)

Overige

• Gebruikershandleiding (dit document)
• Garantiekaart
• Batterijen (CR2032) (voergeinstalleerd in de sensor)
• Zenderklep rechts (metaalgrijs)
• Zeskantschroeven (M2.6 x 8 mm) x 3 (voor de rechterzender x 3)
• Zeskantschroeven (M2.6 x 5 mm) x 3 (reserve voor de klep van de rechterzender x 3)
• Kabelbinders x 4 (voord de rechtsmagneet x 2, reserve x 2)
• Kussens voor de installmentie van de magneet van het arm-type
• Patchtype magneetvoet
• Tape voor het installereren van de kettingwieladapter
• Tape voor het installereren van de FC-6800-adaptervoet

Installeren en verwijderen van de batterijen

De batterijen zijn vooraf geinstalleerd in dit product. Als de batterijen bijna leeg�zijn (zie Pagina 124 voor uitleg over hoe u dit kurz controeren), verwangt u ze door十几年 met de volgende procedure.

• De batterijen van de sensoren links en rechts tegelijk verrangen.

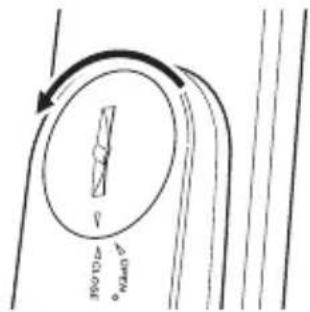

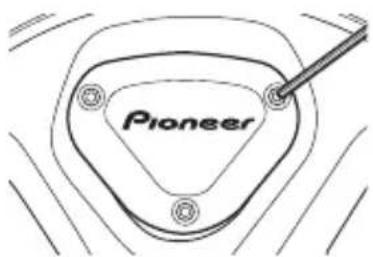

1. Verwijder de klep.

Zorg dat u de batterij Niet LAST Vallen of kwijtraakt wonneer u de klep verwijdert.
- Rechterzender (schroeven: 3 x)
Gebruik een inbussleutel (2 mm) om de schroef los te draaien en verwijder de klep.

• Linkerzender

Draai de klep linksom zodat de driehoekvormige pijl maar [OPEN] wijst en verwijder hem.

Zorg dat u de verwijderde schroef nicht kwijtraakt.
Zorg dat u de waterdichte verpakking nicht verliest.

2. Verwijder de oude batterij.

- Rechterzender

- Linkerzender

Nadat u de batterij hebtsgeinstalleerd,plaats de klep verwijlded driehoekvormige pijnaraR [OPEN] wijst,en draai hem met eenmuntstuk in de stand [CLOSE].

Zorg dat u de batterij Niet LAST vallen of kwijtraakt bij het installereren.
Zorg dat u de waterdichte verpakking. nicht verliest.
- Gebruik alleen CR2032-batterijen. Dit kan defecten veroorzaken.
- De klep stevig aanbrengen om de waterdichtheid te verzekeren.
- Gebruik een droog wattenstaafje om de batterijterminal in de zender schoon te vegen en zorg ervoor dat u de terminal Niet verrormt. Reinig de terminal regelmatig om zeker te zichn van een stabiele werkung van de zender.

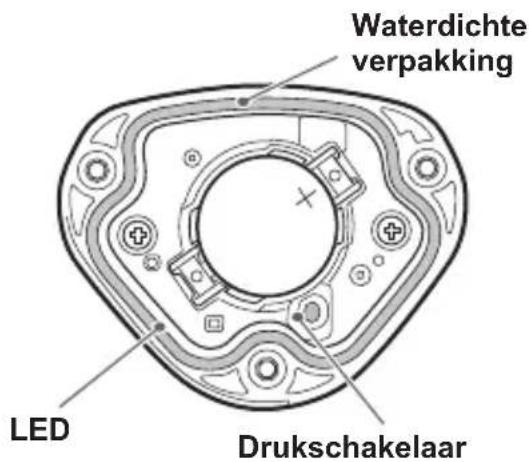

4. Controller de LED-weergave.

De zender start wonneer de batterijen zich geinstalleerd. De LED's van de zenders lichten op de volgende manier op, afhankelijk van de lopende sensormodus.

In de pedaalopvolgingsmodus: De LED's lichten groen op gedurende 10 seconden.
In de dubbele vermogensmetermodus: De LED's lichten orangje op gedurende 10 seconden.
In de enkele vermogensmetermodus: De LED's knipperen gedurende 10 seconden orangje.

• Als de LED's Niet langer dan 5 seconden oplichten na hetplaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw aanbrengen. Als de LED's nog nicht branden, kan het zich dat de batterij bijna leeg is. De batterij verrangen. Gooi lege batterijen weg zoals opgelegd door de lokale overheid.

5. Plaats de klep van de rechterzender en draai de bevestigingschroeven vast.

Gebruik geen overmatige kracht bij het aanspannen van de schroeven of draai ze Niet te vast. De plastic bedekking kan barsten als u dat doet. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kunt meten.

Aanhaalmoment: 30 cN·m
- De klep van de zender aanbrengen en de schroeven stevig aanhalen om de waterdichtheid te verzekeren.

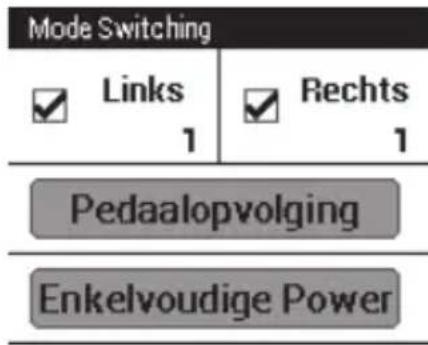

Schakelen maar de pedaalopvolgingsmodus

• De Cyclocomputer SGX-CA500 is vereist om te schakelen maar de pedaalopvolgingsmodus. De modus kan nicht worden geschakeld met cyclocomputers van andere fabrikanten.

• De firmwareversie van SGX-CA500要去 20150501.02.43 of hoger�n. Als deze een andere versie heeft,要去 u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken of elke andere bedieningsmethode. http://pioneer-cyclesports.com/nl/support/products/

• Druk op de menuknap op het CycloMeter-schem van SGX-CA500.

• Tik achetereenvolgens op [Optie] - [Pedaling Installingen] - [Mode Switching].

Het scherm voor het schakelen van de modus worden weergegeven.

Als het apparaatnummer al wordt weergegeven, moet u controlleden of dat hetzelfde is als het apparaatnummer van de sensor die u wilt gebruiken. Als dit hetzelfde nummer is, is geen invoerbewerking vereist.

Als het apparataatnummer verschilt van de sensor die u wilt gebruiken, voert u het neue nummer in.

Verwijder het vinkje van de sensoren waarvan de modus Niet要去 worden geschakeld.

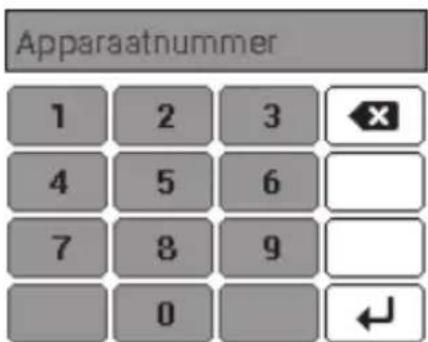

1. Tik op het displaygedeelte voor het apparaatnummer.

Het invoerschem voor het apparaatnummer van de sensor worden geopend.

4. Voer het apparaatnummer in en tik op [F]

De apparaatnummers staan afgedrukt op de verbinderingsdoos rechts en op de zijkant van de sensor links. (Pagina 103)

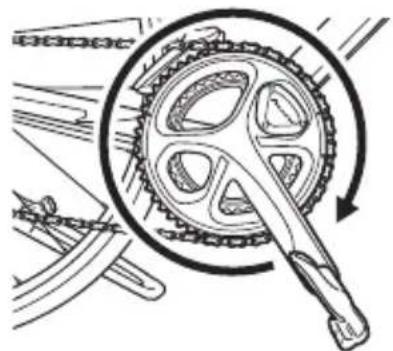

5. Draai de krukset van de fietsmeer dan drie keer rond omde zenders links en rechts te starten.

Koppel met de Cyclocomputer bennen 5 minuten na activering van de zenders.

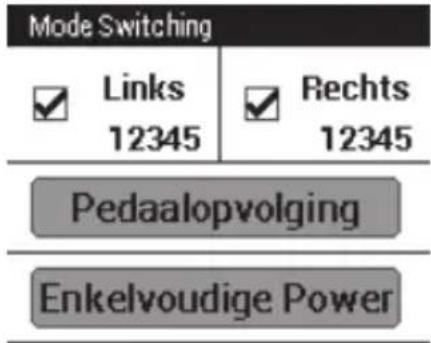

6. Tik op [Pedaalopvolging].

Het zoeken maar de sensor begint. Het bericht [Even wachten.] worden weergegeven.

• Het kan langer dan 1 minuut duren om te koppelen met de sensor.

Het scherm voor het voltooien van de modusschakeling worden weergegeven. Tik op OK als u wilt toevoegen aan de sensorlijst.

Als u de sensor Niet toevoegt aan de sensorlijst, worden de SGX-CA500 nicht gekoppeld met de sensor.

U knot de sensor later toevoegen aan de sensorlijst via het menu [Sensoren].

Mode Switching

L: Success

R:Success

Wilt u de sensor toe te voegen aan de lijst?

Annuleren

OK

Wanner de modus is geschakeld, Ichten de LED's van de sensoren groen op gedurende 10 seconden.

Toevoegen aan de sensorlijst van SGX-CA500

Wanneer de sensor is toegevoegd aan de sensorlijst, koppelt deze met de SGX-CA500. Hierna worden bij elke start van de sensor, automatisch gekoppeld met de SGX-CA500.

Om de sensorlijst te controleren, drukt u op de menuknap op de linkerzijde van het product op het hoofdschem van de CycloMeter en tikt u op [Sensoren]. Het display op het scherm voor het voltooien van de modusschakeling gebeurt als volgt, afhankelijk van de status.

• [Succes]
  Modus is geschakeld.

• [Timeout]
  Sensor nicht gezonden.
  [Annuleren]
  Annuleren wordt ingedrukt.
  [Batterij Bijna Leeg]
  De batterij is bijna leeg.

• Timeout: De communicatiestatus zal waarschijnlijk slecht zijn. De sensorinformatie kan nicht goed worden ontvangen. Zorg dat de sensor die u wilt koppelen is geactiveerd,plaats de SGX-CA500DICHTER bij de sensor en probeer opnieuw te koppelen.Ukunt de sensor möglichniet koppelen vanwege interferentie indezelfde Frequentieband.Als "Time-out" wordt weergegeven,zelfs door het bedieren nadat SGX-CA500DICHTER bij de sensor is geplaatst en eraan gekoppeld is,moet u proberen deze op een andere locatie te plaatsen waar er geen interferentie is door microgolven, radiogolven of draadloze apparatuur.

• Batterij Bijna Leeg: De batterij is bijna leeg. Verwijder de batterij en verrang deze door een nieuwe. Raadpleeg Pagina 108 voor het installereren/ verwijdersen van batterijen.

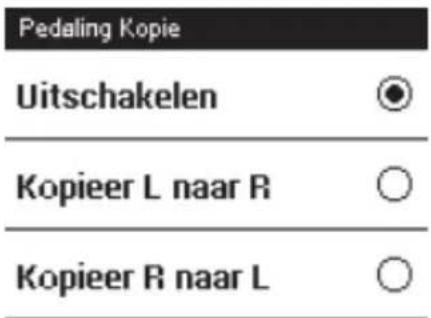

Pedaal kopieren

Pedaal kopierten wordt alleen ingeschakeld in de pedaalopvolgingsmodus.

Als alleen de sensor aan een zijde werkkt, kurz u ook de gegevens aan de andere zijde kopieren om deze weerte gehen voor beiden+zijden van de Cyclocomputer en deze te registereren in het logboek. U kurz kiezen om de pedaal van de huidige fiets te kopieren en het evenwicht in te stellen.

1. Druk op de menuknop op het CycloMeter-schem.
2. Tik op [Optie], dan op [Pedaling Instellingen] en verzolgens op [Pedaling Kopie].

→Fiets 4 (Power)

Pedaling Kopie Uitschakelen

L: R Balans 49:51

1. Tik op [Pedaling Kopie] en selecteer de kopieermethode.

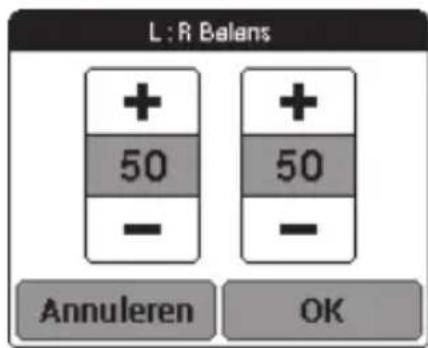

1. Om het evenwicht te wijzigen, tikt u op [L: R Balans].
2. Tik op [+] , [-] , wijzig de numerieke waarde en tik dan op [OK].

• Als u links en rechts onjuist instelt, moet u eraan denken dat het juist vermogen nicht worden weergegeven.

Schakelenaar de dubbelevermogensmetermodus

• Zowel de linker- als rechtsensoren zijn vereist in deze modus. De Cyclocomputer SGX-CA500 is vereist wanneer de sensor wijzigt maar de pedaalopvolgingsmodus. Deze kan nicht worden geschakeld met cyclocomputers van andere fabrikanten.
• De firmwareversie van SGX-CA500 moet 20150501.02.43 of hoger�n. Als deze een andere versie heeft, moet u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken.

De modus kan op twee manieren worden geschakeld.

[Method 1] Schakelen door op de drukschakelaar in de rechterzender te drukken.

• Wanner u een cyclocomputer van een andere fabrikant gebruikt, schakelt u met deze methode.

1. Draai de schroeven op klep van de rechterzender los en verwijder de klep.

Zie Pagina 108 voor het verwijdersen van de klep van derechtzerzender.

2. De batterijen op de linker- en rechterzenders verrangen.

Zie Pagina 108 over het installereren/ verwijderen van batterijen.

• De bediening worden ingeschakeld gedurende 5 minutes nadat de batterijen zich geinstalleerd. Schakelen binnen 5 minutes. Als meer dan 5 minutes verstreijken, installeert u de batterijen van de linker- en rechtsensoren opnieuw.

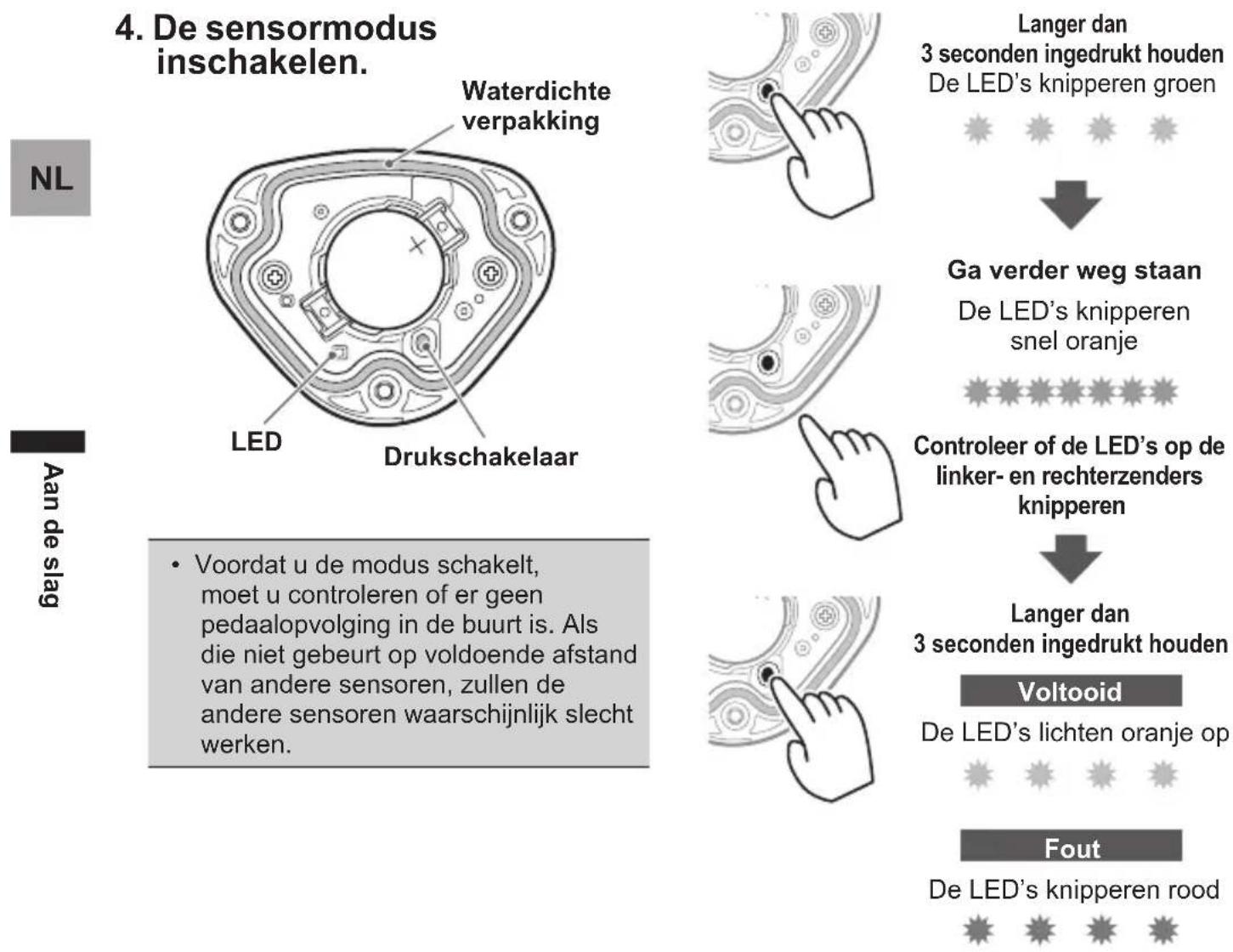

3. Bevestiging van de werkelijkke sensormodus.

Wanner de batterijen zijn geinstalleerd,lichten de LED's op de linker- en rechterzender op de volgende manier op, afhankelijk van de eigenlijke sensormodus.

In de pedaalopvolgingsmodus: De LED's lichten groen op gedurende 10 seconden.
In de dubbele vermogensmetermodus: De LED's lichten orangje op gedurende 10 seconden.
In de enkele vermogensmetermodus: De LED's knipperen gedurende 10 seconden oranje.

Met een druk van meer dan 3
seconds op de drukschakelaar van derechtzerender, gaan de LED's groen knipperen. Wonneer de communicatie met de linkerzender is ingeschakeld, beginnen de LED's op de linkerenrechtzerenders nsel oranje te knipperen.

Controller of de LED's op de linker- en rechterzenders knipperen wonneer de modus worden geschakeld. (Als ze nicht knipperen, is de communicatie wellicht per ongeluk gebeurd met een andere pedaalopvolgingssensor. Ga ergens weg van de andere fietsen staan en voer de bewerking opnieuwuit.)

Druk terwijl de LED's gedurende 10 seconden snel knipperen, opniewg edurende langer dan 3 seconden op de schakelaar. De modus wordt geschakeld waar de dubbele vermogensmetermodus. Wanner de modus is geschakeld,licht de LED oranje op gedurende 10 seconden. Als u Niet lang drukt terwijl de LED's snel oranje knipperen, wordt dit geannuleerd en moet u de bewerking opnieuwuitvoeren.

• Het kan meertere seconden duren om de sensormodus te schakelen, afhankelijk van de aanwezigheid van radiogolven in de omgeving.

Als het koppelen met de linkerzender mislukt, knipperen de LED's van de rechtzerender 5 keer rood.

Omdat de linkerzender in de pediaalopvolgingsmodus kan zich, schakelt u eerst maar de enkele vermogensmetermodus op de Cyclocomputer SGX-CA500 en voert u dan de bovenstaande bewerkinguit. Als dit nog steeds mistrukt, verwijdert u de batterijenuit de linker-en rechterzenders en wacht u meer dan een minuut. Plaats de batterijen terug en voer de bewerking opnieuwuit.

Plaats de klep van de rechterzender nadat de modus is geschakeld en draai de bevestigsschroeven vast. Een stuk gereedschap gebruiken waarmee u het aanhaalmoment van de schroeven kutn meten.

Aanhaalmoment: 30 cN·m

• Plaats de klep van de zender en haal de schroeven stevig aan om de waterdichtheid te verzekeren.
  Zorg dat u de waterdichte verpakking nicht verliest.

Informatie over het koppelen met de cyclocomputer bij het gebruik van SGX-CA500, vindt u op Pagina 120. Als u een cyclocomputer van een andere fabrikant gebruikt, raadpleegt u de handleiding van die cyclocomputer.

[Methode 2] De modus schakelen op de SGX-CA500

Voer bewerkingen 1 tot 5 UIT zoals beschreiben op Pagina 111 tot Pagina 112 en ga waar het scherm voor het schakelen van de modus.

1. Als de linker- en rechtsensoren worden gecontroleerd, tikt u op [Dubbel Power].

Het scherm voor het voltooien van de modusschakeling worden weergegeven.

In deze status is de cyclocomputer nog steeds nicht gekoppeld met de sensor. Zie Pagina 120 over het koppelen.

Als de modus nicht kan worden geschakeld, raadpleegt u Toevoegen aan de sensorlijst van SGX-CA500 in pagina 113.

Wonneer de modus is geschakeld,
lichten de LED's op de sensoren orangje
op gedurende 10 seconden.

Schakelenaar de enkele vermogensmetermodus

• Als de actuele sensormodus de pedaalopvolgingsmodus is, schakelt u op SGX-CA500.
• De firmwareversie van SGX-CA500 moet 20150501.02.43 of hoger�n. Als deze een andere versie heeft,要去 u de firmware bijwerken. Raadpleeg de Handleiding (voor web) van SGX-CA500 voor uitleg over het bijwerken. http://pioneer-cyclesports.com/nl/support/products/

De modus kan op twee manieren worden geschakeld. Maak uw keuze volgens de actuele sensormodus.

[Method 1] Schakelen door op de drukschakelaar in de rechterzender te drukken.

• Wanner u een cyclocomputer van een andere fabrikant gebruikt, schakelt u met deze methode.
• Wanneer deze in de dubbele vermogensmetermodus is, en de linker- en rechterzenders nicht zich gestart, kan de modus Niet worden geschakeld maar de enkele vermogensmetermodus.

Draai de krukset van de fiets en start de sensor. (Beschreven op Pagina 112)

Wanneer deze in de dubbele vermogensmetermodus is, en u de drukschakelaar in de rechterzender langer dan 3 seconden ingedrukt houdt, verandert de modus maar de enkele vermogensmetermodus en knipperen de LED's orangje gedurende 10 seconden.

Start de zender opnieuw.

Wanner de sensor in de pedaalopvolgingsmodus is, verandert keine nicht maar de enkele vermogensmetermodus, zichs wanner u drukt op de drukschakelaar. Schakelen met methode 2.

[Method 2] De sensormodus schakelen van SGX-CA500

Als de modus de

pedaalopvolgingsmodus of dubbele vermogensmetermodus is, schakelt u via SGX-CA500. Voer de bewerking uit zoals beschreiben op Pagina 111 en ga waar het scherm voor het schakelen van de modus. Controller de sensor die u wilt gebruiken en selecteer dan enkel vermogen en schakel de modus.

Raadpleeg Pagina 120 voor het koppelen met de cyclocomputer.

Wanner de modus is geschakeld, knipperen de LED's van de sensoren oranje gedurende 10 seconden.

Koppelen met de Cyclocomputer

Dit hoofdstuk bevat een beschrijving van hoe u de geinstalleerde pedaalopvolgingssensoren op uw fiets kunt koppelen met de SGX-CA500 Cyclocomputer.

• Als u dit product gebruikt met een Cyclocomputer van een andere fabrikant, verschilt de methode voor het koppelen. Raadpleeg de gebruikershandleiding van de Cyclocomputer die u gebruikt.

1. Controller de sensormodi.

De actuèle sensormodus kan worden gecontroleerd aan de hand van de manier waarop de LED's van de sensoren oplichten wanner de batterijen worden geinstallerd of van de manier waarop de LED's oplichten bij het schakelen maar elke modus.

• Raadpleeg Pagina 111 om de modi te schakelen.

2. Raak in het startschem van de SGX-CA500 het pictogram [Sensoren] aan.

Het scherm sensorverzicht worden weergegeben.

3. Draai de krukset van de fiets. meer dan drie keer rond om de zenders te starten.

• Na de activering van de zenders kan het nog meer dan 1 minuut duren tot de koppeling met de Cyclocomputer tot stand komt.
  Koppel met de Cyclocomputer binnen 5 minutes na activering van de zenders.

4. Raak [Nieuw aansluiten] in het scherm sensorverzicht van de SGX-CA500.

Het sensorverbindingsmenu worden weergegeben.

5. Raak [Apparaatype] aan en verzolgens [Pedaalopvolging R].

• Raak voor de linkerzender [Pedaalopvolging L] aan.
• Selecteer het apparaattype in de enkele of dubbele vermogen.
• Als meerere sensoren zijn geactiveerd,plaatst u het apparaatDICter bij de sensor of geeft u het apparaatnummer op om de gewenste sensor te koppelen. Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding (voor web) van de Cyclocomputer SGX-CA500.

6. Raak [Zoeken] aan.

Het zoekenaar de sensor begint. Het bericht [Zoeken aan de gang.Even wachten.]wordtweergegeven.

7. Controller desensorgegevens.

Sensorgegevens worden weergegeven wanner sensoren zich gezonden.

Controleer de volgende zaken.

• [Apparaatnummer] Controller of het apparaatnummer overeenkomt met het apparaatnummer van de zender.
  [Foutfactor] Zorg ervoor dat "OK" worden weergegeben.

Pedaelopvolging R
Apparaatnummer	64
Fabrikantnummer	48
Foutfactor	OK
Potterii

• De apparaatnummers staan afgedrukt op de verbindingsdoos rechts en op de zijkant van de sensor links. Als de nummers op (Pagina 103) [Apparaatnummer] Niet overeenkomen met de apparaatnummers van de zenders, geeft u de apparaatnummers op die u wilt koppelen met de sensor. Raadpleeg voor informatie over hoe u een apparaatnummer opgeeft om een sensor te koppelen de gebruikershandleiding (voor WEB) van de Cyclocomputer SGX-CA500.
• Als "In bewerking..." worden weergegeben in het gebied [Foutfactor], worden de sensorinformationie Niet correct ontvangen vanwege slechte verzendomstandigheden. Zorg dat de sensor die u wilt koppelen is geactiveerd,plaats de SGX-CA500DICHTER bij de sensor en probeer opnieuw te koppelen.
• U kunt de sensor möglichk nicht koppelen vanwege interferentie indezelfde freiendentieband. Als "In bewerking..." wordt weergegeven als zelfs de SGX-CA500DICHTBij de sensor is geplaatst en er aan gekoppeld is, probeer het dan op een andere locatie zonder interferentie van radiogolven of draadloze apparatuur.

Koppelen van de rechtzerzender is voltooid. Koppel de linkerzender opdezelfde manier.

Kalibreren van de sensoren (nul punt kalibratie )

Dit hoofdstuk bevat een beschrijving van hoe u de Cyclocomputer gebruikt om het nulpunt van de pedaalopvolgingssensor op uw fiets te kalibreren. De kalibrering van het nulpunt is een functie om het nulpunt (geen belasting), waar bij er geen krachten inwerken op de kruk, in het sensorgeheugen op te sloan. De nauwkeurigheid van de sensor verbetert met herhaalde implementatie.

• De nulpuntkalibratie要去 telkens worden uitgevoerd door klanten wanner de meetwaarde afwijk.
• De pedaalopvolgingssensor aan de rechterkant worden in deze beschrijving gebruikt als voorbeeld. De procedure voor kalibratie van de linkerkant isdezelfde als voor de rechterkant.
• Druk nicht op de drukschakelaar in de rechterzender verwijl u de sensor kalibreert met de Cyclocomputer.

De kalibratiemethode in de pedaalopvolgingsmodus met SGX-CA500

Aandeslag

1. Zet de fiets op stabiele, vlakke grond stil.

Kalibreren van het nulpunt

1. Plaats de krukarm loodrecht op de grond.

1. Raak in het startschem van de SGX-CA500 het pictogram [Sensoren] aan.
   Het scherm sensorverzicht worden weergegeben.
2. Raak [Pedaalopvolging R] aan en cervolgens [Kalibrering (nul)].
3. Raak [Kalibreren starten] aan.

De kalibratie begint.

Als de kalibratie is geslaagd, verschijnt "Succes" in het veld [Resultaat].

Als "Mislukt" worden weergegeven, kan hetijken dat de fiets onstabel staat en dat de kruk is bewogen. Kalibreer opnieuw met de kruk in een stabiele positie.

• Dit product beschikt over een functie voor de correctie van nulpuntfluctuations ten gevolge van temperatuursschommelingen. De nauwkeurigheid van deze functie neemt toe wanner de sensor worden gekalibreerd bij temperatuursverschillen van meer dan 4^ .

Deze functie meet nicht nauwkeurig als u de sensor kalibreert voordat deze is geacclimatiseerd aan de buitentemperatuur. Het duurt meer dan 20 minutes tot de sensor geacclimatiseerd is.

Controleren van het nulpunt

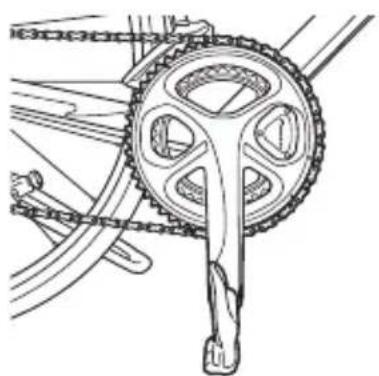

1. Plaats de krukarm loodrecht ten opzichte van de rond en omlaag gericht.

2. Raak [Pedaalopvolging R] aan in het scherm sensorverzicht van de SGX-CA500.

3. Bevestig de waarde in [Weergaveoorbeeld kracht].

Zorg dat de waarden [Tangentiaalkracht] en [Radiale kracht] zich zoals hieronder weergegeven.

Tangentiaalkracht: 0 ± 3 N
- Radiale kracht: 0 ± 3 N

Weengavevoorbeeld kracht
Tangentiaalkracht	0 N
Radiale kracht	0 N

Kalibratie van de rechterkant is voltooid. Kalibreer de linkerkant opdezelfde manier.

De kalibratiemethode in de vermogensmetermodus met een cyclocomputer van een andere fabrikant

Raadpleeg de gebruikershandleiding van de Cyclocomputer die u gebrukt voor uitleg over het kalibreren.

Problemen oplossen

Raadpleeg de volgende suggesties als u problemen ondvindt bij het installereren of gebruik van het product.

Als u hier nicht kunt vinden wat u wilt weten, vraag het dan in de winkel waar u het product hebt gekocht.

• Ik kan nicht koppelen met de Cyclocomputer.

Oorzaak Oplossing
De batterij is bijna leeg. (Batterijspanning doel is 2,5V of minder)	Als de LED's nicht langer dan 5 seconden oplichten na hetplaatsen van de batterijen, de batterijen verwijderen en na verloop van ten minste 1 minuut deze opnieuw aanbrengen. Als de LED's nog nicht branden, kan het+zijn dat de batterij bijna leeg is. De batterij verwangen.
(+) of (-) kant van de batterij is verkeerd geplaatst.	Plaats de batterij aan de juiste kant (Pagina 108).
Er bevinden zich andere 2,4 GHz draadloze apparaten of magnetrons in de buurt.	Verwijder andere draadloze apparatuur of magnetrons. Plaats de sensorDICHER bij de Cyclocomputer en koppel ze.
Een andere sensor in de buurt is gekoppeld met de Cyclocomputer.	Plaats andere sensoren op meer dan 10 m afstand of geef het apparaatnummer op dat u wilt koppelen met de Cyclocomputer. Raadpleeg voor meer informatie de installatiehandleiding (voor web). http://pioneer-cyclesports.com/nl/support/products/
De zender start nicht. Installeeer de baterij van de zender opnieuw of draai de krukset van de fiets mee dan drie omwentelingen om de zender te starten. De zender start binnen 5 minutes. U moet dus binnen die tijd koppelen. Als het probleem Niet is opgelost door het bovenstaande, moet u de status van de magneetinstallatie controlleden via de winkel waar u het product hebt gekocht.

■ Kan nicht schakelen maar de pedaalopvolgingsmodus.

Oorzaak Oplossing
U gekruikt geen cyclocomputer SGX-CA500.	U=knt Niet schakelenaar de pedaalopvolgingsmodus als u de cyclocomputer van een andere fabrikant gekruikt. Gebruik de SGX-CA500. Raadpleeg Pagina 111 voor het gekruik.
De versie van de firmware van de SGX-CA500 is oud.	Werk de firmware bijaar 20150501.02.43 ofaar een hogere versie.

■ Kan nicht schakelen maar de dubbele vermogensmetermodus.

Oorzaak Oplossing
U gezrukt de drukschakelaar van de rechtzerender nicht correct.	Met een druk van meer dan 3 seconden op de drukschakelaar van derechtzerender, gaan de LED's groen knipperen. Wanner de communicatie met de linkerzender is ingeschakeld, beginnen de LED's op de linker- enrechtzerenders nsel oranje te knipperen. Druk terwijl deze gedurende 10 seconden knippert, opniew langer dan 3 seconden op de schakelaar om te schakelen.
Erijkenmeer dan 5 minuten verstreten nadat de batterij is geplaatst.	Om te bedieren via de drukschakelaar in derechtzerender,plaatst u de batterij en voert u de bovenstaande bewerking binnen 5 seconden daarnauit.
U hebget gekoppeld met een andere pedaalopvolgingssensor.	Wanner de LED's op uw linker- enrechtzersenderniet oranje knipperen, zich ze waarschijnlijk per ongeluk gekoppeld aan een andere pedaalopvolgingssensor.Ga ergens weg van de andere fietsen staan en voer de bovenstaande bewerking opnieuwuit.

• De vermogenswaarde van de pedaalopvolgingssensor is abnormaal.

Oorzaak Oplossing
De batterijterminal is vuil.	Gebruik een droog wattenstaafje om de batterijterminal in de zender schoon te vegen en zorg ervoor dat u de terminal Niet verrormt. Zelfs als deze vuil lijkt, kan er wit stof op de batterijterminal zitten. Reinig de terminal odomat het probleem opgelost zaarend als het stof is wegveeegd. Reinig de terminal regelmatig om zeker teijken van een stabiele werkung van de zender.
Batterijterminal

Problemen oplossen

Vectorweergave is vreemd.

Oorzaak Oplossing
Magneet is nicht gekalibreerd. Laat de magneet kalibreren in de winkel waar u het product hebt gekocht. Neem contact op met de winkel waar u het product hebt gekocht.

Kalibratie van nulpunt mislukt.

Oorzaak Oplossing
Er worden kracht uitgeoefend op de kruk of hij beweegt.	Kalibreer de sensor in stilstand (Pagina 122).

De Cyclocomputer-weergave is onduidelijk wannerik rijd.

Oorzaak Oplossing
Kalibratie van nulpunt mistrukt. Kalib	eer de sensor wanner de waarden in [Weergaveoorbeeld kracht] groter+zijn dan ± 4N (Pagina 122).

De fiets geeft een rammelend geluid wanner ik rijd.

Oorzaak Oplossing
De schroeven gezrukt voor de installmentie van de rechtsensor zitten los.	De schroeven opnieuw aanhalen.

• De magneet schuurt gegen de sensor of de zender wanner ik rijd.

Oorzaak Oplossing
Vreemde voorwerpen hebben zich vastgehecht aan de magneet en schuren gegen de zender of de verbindingsdoos.	Maak de zender, de verbindingsdoos en de magneet schoon.

Technische gegevens

Gewicht : SGY-PM910H2 rechterzijde + linkerzijde Ongeveer 62 g

: SGY-PM910HL linkerzijde Ongeveer 22 g
: SGY-PM910HR rechtzerzijde Ongeveer 40g

Afmetingen : rechterzijde

• Rechterzender

58,3 mm(W) × 46,1 mm(H) × 21,3 mm(D)

• Koppelingsdoos, Klep spanningsmeterunit

78mm(W)× 36,7mm(H)× 7,3mm(D)

: linkerzijde

92,5 mm(W) × 34,7 mm(H) × 8,6 mm(D)

Waterbestendig : Het apparaat heeft een waterbestendigheidsfactor van IPX-6/IPX-7

Communicatiemethode (sensoren): ANT+ draadloos

Batterijen : CR2032

Bedrijfstemperatuar: -10 °C t/m 50 °C

• ANT+ is een draadloos persoonlijk netwerkprotocol met zeer Lage stroomvereiste en gebruikt de 2,4 GHz-frequentieband. Voor meer informatie, zie http://www.thisisant.com/.
• De technische gegevens en het ontwerp können zonder kennisgeving worden gewijzigd.
• Sommige afbeeldingen in deze handleiding wijken möglichk iets af van hetgeen u op uw apparaat ziet.

Zorg, onderhoud en opslag

Zorg, onderhoud en opslag

• Gebruik een droge zachte doek of eenietsvochtige enuitgewrongendoek om het vuil te verwijderen van de linker- en derechtzerender, de klep van de spanningsmeterunit, de magneet en de overige accessoires.
• Gebruik geen benzeen, verfverdunner of andere vluchtige chemische stoffen, reinigers of met chemicaliën behandelde doeken. U kurz hierdoor het product beschadigen of de lak kan afbladeren.
• Als er schoonmaakmiddel in en rond de behuizing van de sensor is terechtgekomen,要去 u deze goed wassen met water.
• Als u van plan bent het product voor langearend te gebruiken, haal de batterijden dan uit de batterijhouser.
• Reinig de batterijterminal regelmatig om zeker te zijn van een stabiele werkung van de zender. (zie Pagina 125.)

Indice

Introduzione

Caratteristica 131

Compatibilità 134

Prima di iniziare
