GEBRUIKSAANWIJZING GTFM04 Magnum

Gebruiksaanwijzing (2-15)

APPAREIL DE MESURE DE L'HUMIDITÉ

Inleiding / levering 3

Veiligheidsvoorschriften 4

Gebruiksdoel 4

Gevaar voor kinderen en een uitgebreidere

kring personen 5

Algemene instructies 5

Aanwijzingen voor de batterij 6

Afvoer 7

Conformiteitsverklaring 8

Naam van de delen 9

Bediening 10

Uitpakken 10

Batterij inzetten 10

Voordat u een meting uitvoert 10

De meting uitvoeren 12

Batterij-indicatie 14

Reiniging 14

Storing en remedie 15

Garantievoorwaarden 44

Garantiebewijs

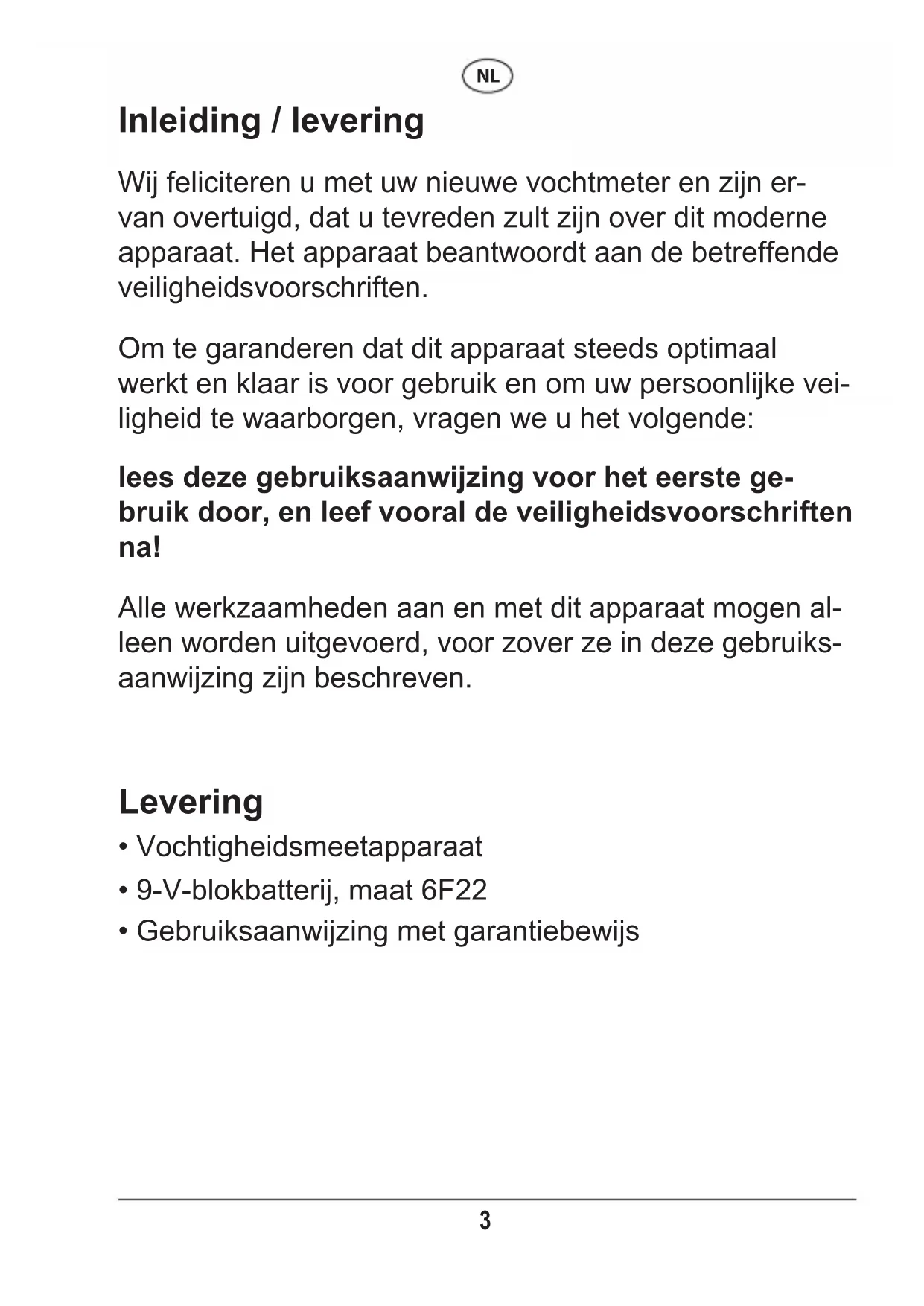

Inleiding / levering

Wij feliciteren u met uw nieuwe vochtmeter en zijn er- van overtuigd, dat u tevreden zult zijn over dit moderne apparaat. Het apparaat beantwoordt aan de betreffende veiligheidsvoorschriften.

Om te garanderen dat dit apparaat steeds optimaal werkt en klaar is voor gebruik en om uw persoonlijke veiligheid te waarborgen, vragen we u het volgende:

lees deze gebruiksaanwijzing voor het eerste gebruik door, en leef vooral de veiligheidsvoorschriften na!

Alle werkzaamheden aan en met dit apparaat mogen alleen worden uitgevoerd, voor zover ze in deze gebruiksaanwijzing zijn beschreven.

Levering

• Vochtigheidsmeetapparaat
• 9-V-blokbatterij, maat 6F22
- Gebruiksaanwijzing met garantiebewijs

Veiligheidsvoorschriften

Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval dat

u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Gebruiksdoel

- De vochtmeter is een combi-apparaat, dat te gebruiken is op materialen als hout, steen, beton enz. Hij be-paalt het watergehalte van het materiaal op grond van het geleidingsvermogen, dat door het in het materiaal aanwezige water wordt veroorzaakt (weerstandsme-ting). Hieruit wordt een procentuele waarde bepaald en weergegeven.

Zo kan, bijvoorbeeld, openhaardhout op vochtgehalte worden gecontroleerd. Bij nieuwbouw kan worden getest, of het vocht uit de muren is ontweken, en of de vloer na een waterschade al weer helemaal gedroogd is.

De vochtmeter is ontworpen voor gebruik in het pri- véhuishouden. Hij niet geschikt voor bedrijfsmatig ge- bruik, zoals op bouwterreinen of in werkplaatsen etc.

Gevaar voor kinderen en een uitgebreidere kring personen

• Dit artikel kan door kinderen vanaf 8 jaar en ouder, en tevens door personen met verminderden fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en kennis worden gebruikt, mits er toezicht op hen wordt gehouden, of als zij instructies hebben gekregen over het veilige gebruik van het artikel en ze de eventuele gevaren die daaruit kunnen ontstaan, begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit artikel niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.
• Laat kinderen of hulpbehoevende personen zonder toezicht geen elektrische apparaten gebruiken.

De meetvoelers zijn spits. Bescherm uzelf tegen verwondingen en het apparaat tegen

beschadiging, door de beschermkap er na het meten onmiddellijk weer op te zetten.

- Verpakkingsmaterialen zoals folies of piepschuim zijn geen kinderspeelgoed! Houd deze uit de buurt van kinderen. Verstikkingsgevaar!

Algemene instructies

• Bescherm de vochtmeter tegen stof, sterke hitte, kou en tegen sterke trillingen en stoten.
• Het apparaat mag niet worden blootgesteld aan druppel- of spatwater. Het apparaat mag niet in water of andere vloeistoffen worden gedompeld.

NL

• Reinig de vochtmeter niet met harde, krassende of schurende reinigingsmiddelen. De oppervlakken zouden anders kunnen beschadigen.
• Gebruik die vochtmeter niet als hij beschadigd is.
• Breng geen veranderingen aan in het apparaat.
• Probeer nooit, het apparaat te openen of met metalen voorwerpen in het inwendige te komen.
• Laat reparaties alleen door een vakwerkplaats uitvoeren. Houd u ook aan de garantievoorwaarden.

Aanwijzingen voor de batterij

Let op! Explosiegevaar bij ondeskundige hantering van batterijen.

• Batterijen mogen niet worden geladen, met andere middelen worden gereactiveerd, uit elkaar worden genomen, in het vuur worden gegooid of worden kortgesloten.
• Batterijcontact met de huid, ogen en slijmvliezen vermijden. Bij contact met batterijzuur moet u de betreffende plaatsen meteen met overvloedig schoon water afspoelen en onmiddellijk een arts raadplegen.
• De batterijen moeten uit de buurt van kinderen worden gehouden.
• Als er een batterij wordt ingeslikt, moet de betreffende persoon onmiddellijk medische hulp krijgen.
• Reinig de contacten van de batterij en het apparaat zo nodig, voordat u de batterij erin legt.

NL

• Lege batterijen moeten onmiddellijk uit het apparaat worden genomen. Verhoogd leeglooprisico!
• Stel batterijen niet bloot aan buitengewone omstandigheden, bijv. aan radiatoren, directe zonnestraling, etc.! Verhoogd leeglooprisico!

Afvoer

- Doe ook de verpakkingsmaterialen volgens de regels en in overeenstemming met de milieueisen weg. Dit zijn grondstoffen die opnieuw kunnen worden gebruikt.

Batterijen en accu's mogen niet bij het huisvuil!

• ledere gebruiker is wettelijk verplicht, batterijen en accu's bij een inzamelpunt in zijn gemeente, zijn wijk of in de handel in te leveren. Alle batterijen en accu's kunnen daardoor milieuvriendelijk worden afgevoerd.
• Batterijen en accu's die schadelijke stoffen bevatten, zijn met chemische symbolen gekenmerkt (Hg voor kwik, Pb voor lood).

Mocht het apparaat niet meer kunnen worden gebruikt, geef het dan af bij een inzamelcentrum voor elektrisch en elektronisch afval. Gooi het niet bij het huisvuil. Voordat het wordt weggegooid, moet de batterij eruit worden gehaald.

- Beschadigde accu's/batterijen moeten volgens de geldende voorschriften en verordeningen worden weggegooid.

Technische gegevens

Model: GT-FM-04

Stroomvoorziening: 9 V --- / 15 mA

1x blokbatterij 6F22/6LR61 / 9 V

Resolutie: 0,1 %

Meetbereik: zie pagina 13

Luchtvochtigheid: tot maximaal 80% (relatief)

Omdat onze producten voortdurend verder worden ont-wikkeld en verbeterd, zijn ontwerp- en technische wijzigingen mogelijk.

Deze gebruiksaanwijzing kan ook als PDF-bestand worden gedownload van onze homepage www.gt-support.de.

Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Geïmporteerd door (geen serviceadres!):

Globaltronics GmbH & Co. KG

Domstr. 19

a Vochtigheidsweergave in %
b Materiaalnummer
c Batterij-indicator
d Slotsymbool (meetwaarde op huidige stand gehandhaafd)
e Temperatuurweergave in °C of °F

5 MODE-toets (materiaalkeuze)
6 🔒 toets (meetresultaat in het display houden)
7 ⏻toets (AAN/UIT)

Bediening

Uitpakken

• Haal de vochtmeter en batterij uit de verpakking.
• Verwijder zorgvuldig al het verpakkingsmateriaal.

Houd kinderen uit de buurt van het verpakkingsma- teriaal. Bij inslikken bestaat er verstikkingsgevaar.

Let er ook op, dat de zak van de verpakking niet over het hoofd getrokken wordt.

Batterij inzetten

• Open het batterijvak aan de achterkant van het apparaat.
• Druk de klemschoen op de batterijpool. De batterij kan alleen met de juiste poling met de klemschoen worden verbonden.
• Leg de batterij in het batterijvak en sluit het vak.

Voordat u een meting uitvoert

• De meetvoelers 2 moeten beide tegelijk het materiaaloppervlak raken. Er wordt alleen tot op de diepte gemeten waarop de metalen meetstaven in het te meten materiaal zitten. Er moet op worden gelet, dat de staven van het vochtigheidsmeetapparaat stevig op het te meten materiaal worden gedrukt. De meetstaven moeten in het hout (de pleisterlaag, ...) dringen.
• Bij ruwe oppervlakken moet de druk op de meetvoelers eventueel worden verhoogd.
• Er is bij het aandrukken niet overmatig veel kracht nodig

NL

om een correct resultaat op de display van het vochtigheidsmeetapparaat te laten weergeven.

- Bij gevoelige oppervlakken moet de meting op een plaats worden uitgevoerd, die niet zichtbaar is. De meetvoelers zijn spits en kunnen onder bepaalde omstandigheden het oppervlak indrukken of beschadigen. Let erop dat hoe zachter het materiaal is, hoe eerder de meetstaven insteekgaatjes achterlaten.

- Vochtrestanten op het oppervlak moet u voor de meting droog wrijven.

- Voer de meting uit op verschillende plaatsen en bereken de gemiddelde waarde.

- Zouten verhogen het geleidingsvermogen van water. De meting kan daardoor verkeerd zijn en te laag uit vallen.

- Voor het meten van de houtvochtigheid moet erop worden gelet dat er steeds op verscheidene punten van het hout wordt gemeten, omdat de vochtverdeling afhankelijk van de vochtigheidsgraad van het hout verschillend kan zijn.

- Ook de vezelrichting in het hout (dwars of langs) speelt bij de meting een rol. Als de meetstaven er met het verloop van de vezels mee worden ingestoken, zijn er gemakkelijk hogere waarden te verwachten, omdat de weerstand in het hout kleiner is.

- Eventueel op het hout aanwezige schors moet op het meetpunt worden verwijderd. Idealerwijs wordt aanbevolen om het houtblok bij brandhout voor de meting te splijten en op verscheidene punten in het „inwendige“ te

NL

meten. Bijvoorbeeld op 5-10 cm afstand van de zaagkant en nog eens in het midden.

- Let erop dat de materialen uit verschillende loten, omdat het natuurproducten zijn, qua meetresultaat van elkaar kunnen afwijken.

De meting uitvoeren

- Schakel die vochtmeter met de ⏻-toets 7 aan.

Het display 4 toont 0.0 %, en geeft de omgevingstemperatuur in °C en het tevoren gekozen materiaal (1-6) aan. De temperatuurweergave kan tussen °C en °F worden omgeschakeld, door 🔒 toets 6 gedurende 5 seconden ingedrukt te gehouden.

Als na het aanschakelen niet 0.0 % in het display wordt weergegeven, kan het apparaat worden gekalibreerd.

Open hiervoor het batterijvak, neem de aangesloten batterij eruit en druk met een spits voorwerp op de resetknop die beneden in het midden in de bodem zit.

96 e e

- Door de MODE-toets 5 herhaaldelijk in te drukken, stelt u de vochtmeter in op het te meten materiaal:

			Richtwaarden voor vochtigheidsgraad in gewichtsprocent
Nummer	Materiaal Meetbereik Droog Rond			grenswaarde	Te vochtig
1 berk, beuk, spar, kers, lariks, notenboom		6 - 44 % <12 % 12 - 15 % > 15 %
1 esdoorn, eik, es, douglasspar, den		6 - 44 % <15 % 15 - 20 % > 20 %
2 cementen afwerkvloer, beton, gips		1,4 - 7,4 % <2 % 2 - 4 % >4 %
3 Anhydrietafwerkvloer 0,0 - 4,1 % <0,5			%	0,5 - 1 % >1	%
4 Cementmortel 0,8 - 5,1 % <2 % 2 - 5 % >5 %
5 Kalkmortel 0,4 - 3,7 % <2 % 2 - 3,5 % >3,5 %
6 Baksteen 0,0 - 8,5 % <1 % 1 - 3 % >3 %

NL

Bij metingen die onder het meetbereik liggen, wordt 0.0 % of Lo in het display weergegeven. Bij metingen boven het meetbereik wordt Hi weergegeven.

• Trek de beschermkap 1 eraf.
• Druk de meetvoelers 2 beide tegelijk tegen het oppervlak. Na 1-2 seconden kunt u de procentwaarde afl ezen.

Als de meting in een ruimte wordt gedaan, waar het display niet afgelezen kan worden, druk u op de -toets 6, om de weergave in het display te bevriezen. In het display wordt dan bovendien het slotsymbool weergegeven. Om een nieuw meting uit te voeren, druk u opnieuw op de -toets.

- Na de meting, schakelt u de vochtmeter met de -toets 7 uit en zet de beschermkap 1 er weer op.

- Na 60 seconden zonder invoer schakelt het apparaat automatisch uit.

Batterij-indicatie

Als in het display het symbool wordt weergegeven, moet de batterij worden vervangen, zie hiervoor onder Batterij inzetten.

Houd u aan de aanwijzingen onder „Afvoer“.

Reiniging

Gebruik voor het reinigen geen metalen voorwerpen, agressieve chemische reinigingsmiddelen, schuur-middelen, harde sponzen of dergelijke.

• Houd de meetvoelers steeds vrij van alle mogelijke restanten.
• Gebruik voor de reiniging van de vochtmeter uitsluitend een goed uitgewrongen, licht bevochtigde doek met wat afwasmiddel.
• Droog alle resten vocht zorgvuldig.
• Bewaar de vochtmeter op een droge en vorstvrije plaats binnenshuis. Haal de batterij eruit als u het apparaat langere tijd niet gebruikt.

Storing en remedie

Fout Mogelijke	oorzaak en remedie
Het meetresultaat is duidelijk te hoog of te laag.	Is het apparaat op het juiste materiaal ingesteld? zie pagina 13.Zijn de meetvoelers correct tegen het materiaal gedrukt? Herhaal de meting.
Weergave in het display Lo of H1.	Het meetbereik is onderschreden of overschreden.
Weergave in het display reageert niet.	Is het slotsymbool in het display te zien?Druk de 🔒toets 6 in.
De weergave in het display is nauwelijks te onderscheiden.	Batterij leeg. Zie pagina 10 en 14.

Sommaire

Introduction / Éléments fournis 17

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardigingen controleprocedures eens uitvallen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en be-stellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke/landspecifi eke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop.

Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan.

In geval van garantie wendt u zich tot onze Service-Hot-line:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd.

Mocht het apparaat naar ons serviceadres worden ge- stuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.

Conditions de garantie

Omschrijving van de klacht: ____

Verkocht door ALDI-fi liaal:

Klant:

Naam:

Straat:

Postcode, plaats:

Telefoon met kengetal:

E-mail:

(Voor statusmeldingen in verband met reparatie)

Handtekening van de klant:

Servicebedrijf:

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

3 jaar garantie vanaf de aankoopdatum.

Wanneer gebruik gemaakt wordt van de garantievergoeding moeten in ieder geval het garantiebewijs en het aankoopbewijs bij het defecte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen kunnen niet worden erkend.
