GEBRUIKSAANWIJZING ETSC 125 Li FESTOOL

de	Originalbetriebsanleitung - Exzenterschleifer 9
en	Original Instructions - Eccentric sander 16
fr	Notice d’utilisation d’origine - Ponceuse excentrique 23
es	Manual de instrucciones original - Lijadora excéntrica 30
it	Istruzioni per l’uso originali - Levigatrice orbitale 37
nl	Originele gebruiksaanwijzing - Excenterschuurmachine 44
sv	Originalbruksanvisning - Excenterslipmaskin 51
fi	Alkuperäiset käyttöohjeet - Epäkeskohiomakone 57
da	Original brugsanvisning - Excentersliber 63
nb	Originalbruksanvisning - Eksentersliper 69
pt	Manual de instruções original - Lixadora excêntrica	75
ru	Оригинал Руководства по эксплуатации - Эксцентриковая шлифмашинка	82
cs	Originál návodu k obsluze - Excentrická bruska	89
pl	Oryginalna instrukcja eksploatacji - Szlifierka mimośrodowa	95

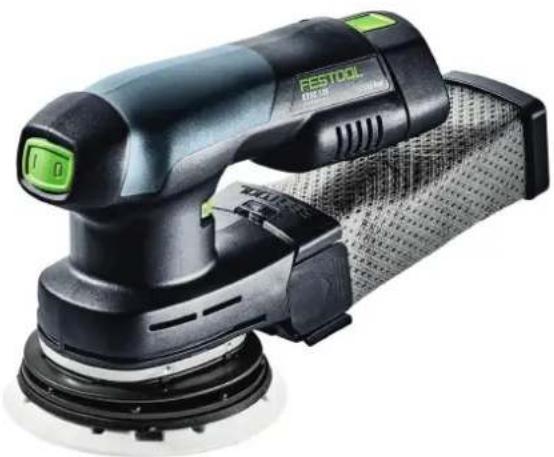

ETSC 125 Li

1 Symbolen....44
2 Veiligheidsvoorschriften.... 44
3 Gebruik volgens de voorschriften......45
4 Technische gegevens....46
5 Toestelelementen.... 46
6 Ingebruikneming....46
7 Accupack.... 46
8 Instellingen....47
9 Het werken met de machine....48
10 Onderhoud en verzorging....49
11 Accessoires.... 49
12 Milieu....49
13 Algemene aanwijzingen.... 49

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Accupack verwijderen.

Accupack inbrengen.

Niet met het huisvuil meegeven.

Beveiligingsklasse II

CE-markering van overeenstemming

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 13.1

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

Machinespecifieke veiligheidsvoorschriften

- Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten).

Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming en veiligheidsbril.

• Ter bescherming van uw gezondheid een geschikt ademmasker dragen. Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Reinig in olie gedrenkt werkmateriaal zoals schuurpads en polijstvilten met water en laat ze uitgespreid drogen. In olie gedrenkt werkmateriaal kan spontaan ontbranden.
• Let op: brandgevaar! Voorkom oververhitting van het schuursel en de schuurmachine. Maak voorafgaande aan een werk-pauze het stofreservoir altijd leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunstige omstandigheden tijdens het schuren - bijv. rondvliegende vonken - spontaan ont-

branden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, polyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is.

• Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige controle. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschijven en beschadigde machines kunnen tot letsel en onveiligheid leiden.
• Bij gebruik van de Longlife-stofopvangzak kan er een elektrische oplading optreden. Gebruik, indien mogelijk, altijd een antistatische afzuigslang (AS) bij het elektrisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie leiden en de aandacht storen waardoor zich een ongeluk kan voordoen.
• Gebruik de netadapter alleen met dit apparaat.
• Gebruik de netadapter alleen met een originele plug it-kabel van Festool.
• Gebruik alleen de daarvoor bedoelde accu's en geen netvoedingen voor het gebruik van de accumachines. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

2.2 Stofconcentraties met metaalaandeel en schuren van vochtige oppervlakken

Bij stofconcentraties met een metaalaan- (bijv. bij het schuren van lak in de auto- vesector) en bij het schuren van vochtige rvlakken moeten om veiligheidsredenen olgende maatregelen in acht worden geno- :

• Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
• Machine aansluiten op een geschikt afzuigapparaat.
• Machine regelmatig ontdoen van stofafzettingen in het motorhuis door deze uit te zuigen.

een veiligheidsbril!

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L _PA = 68 dB(A)

Geluidsvermogensniveau L _WA = 79 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

Trillingsemissiewaarde (3-assig) a_h = 3 m/s^2

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

▶ Beoordeel de werkelijke belasting tijdens de gehele bedrijfscyclus.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotive-sector) en bij het schuren van vochtige opper-

Nederlands

vlakken moeten speciale veiligheidsinstructies opgevolgd worden (zie hoofdstuk 2.2).

Vanwege de elektrische veiligheid mogen de schuurmachines niet vochtig zijn en niet in een vochtige omgeving worden gebruikt. De schuurmachines mogen alleen voor droogschuren gebruikt worden.

Het elektrische gereedschap is geschikt voor gebruik met Festool-occupacks van de serie BP uit dezelfde spanningsklasse.

Accu-excenterschuurmachine	ETSC 125Li
Spanning 18 - 20 V
Toerental (onbelast) 6000 - 10000	min^-1
Schuuruitslag 2,0 mm
Steunschijf D 125 mm
Gewicht (zonder accupack, met steunschijf)	1 kg

5 Toestelelementen

[1-1]	In-/uit-schakelaar
[1-2]	Toets voor het ontkoppelen van het accupack
[1-3]	Vermogensindicatie
[1-4]	Accupack
[1-5]	Afzuigaansluiting
[1-6]	Toerentalregeling
[1-7]	Rubbermanchet
[1-8]	Steunschijf
[1-9]	Randbescherming (protector)
[1-10]	Handgreep (geïsoleerde greepvlakken)
[1-11]	Netadapter met plug it-aansluiting*
[1-12]	Plug it-kabel*
[1-13]	Longlife-stofzak

* niet bij alle varianten in de leveringsomvang De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 In-/Uitschakelen

De schakelaar [1-1] dient als in-/uit-schakelaar (I = AAN, 0 = UIT).

Als de accu leeg is, bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

7 Accupack

Vóór de plaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2b]

Accupack verwijderen.

[2a]

Accupack plaatsen - tot aan het vastklikken.

① Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

7.1 Netadapter

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden gebruikt.

De netadapter (gedeeltelijk toebehoren) maakt het gebruik van de accu-schuurmachine als netschuurmachine mogelijk, zodat de stroom-toevoer variabel gegarandeerd is. Het gebruik van de in-/uitschakelautomaat van de mobiele stofzuiger is in combinatie met de netadapter mogelijk.

Bij oudere mobiele stofzuigers wordt de in-/uitschakelautomaat vanwege geringe vermogensopname eveneens pas onder belasting en nog niet onbelast geactiveerd.

Verhitting van de plug it-aansluiting bij on- volledig vergrendelde bajonetsluiting

Verbrandingsgevaar

▶ Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.

8 Instellingen

WAARSCHUWING

Gevaar voor letsel

▶ Neem vóór alle werkzaamheden aan de elektrische machine de accu uit de machine.

8.1 Elektronica

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Temperatuurbeveiliging

Om oververhitting van de motor te voorkomen, wordt bij een te hoge motortemperatuur het opgenomen vermogen begrensd (bijv. bij te hoge druk tijdens het werken). Gaat de temperatuur verder omhoog, dan wordt het elektrische gereedschap uitgeschakeld. Het gereedschap kan pas weer worden ingeschakeld als de motor is afgekoeld.

Constant toerental

Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-6] tussen 6000 en 10000 min ^-1 worden ingesteld.

Voor schuurwerkzaamheden raden wij de volgende instellingen van de stelknop [1-6]aan:

Schuurwerkzaamhe-den	Stand van de stel-knop
- Schuren met max. afname- Afschuren van oude verf- Schuren van hout en fineer voor het lakken- Tussenschuren van lak op vlakken	5 - 6
- Schuren van dun opgebrachte grondlak- Schuren van hout met schuurvlies- Afschuinen van houten delen- Gladmaken van gegronde houten oppervlakken	4 - 5
- Schuren van randen van massief hout en fineer- Sponningen van ramen en deuren schuren- Tussenschuren van lak bij randen- Opschuren van natuurhouten vensters met schuurvlies- Gladschuren met schuurvlies van houten oppervlakken voor het beitsen- Met schuurvlies afschuren of verwijderen van overbodige kalkpasta	3 - 4
- Lak tussenschuren op gebeitste oppervlakken- Reinigen met schuurvlies van natuurhouten raamsponningen	2 - 3
- Schuren van gebeitste randen- Schuren van thermoplastische kunststof	1 - 2

8.2 Steunschijf wisselen [4a]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanneer geen gebruik wordt gemaakt van originele accessoires of verbruiksmaterialen, dan vervalt de aanspraak op garantie.

Waarschuwing! Voer geen constructieve wijzigingen uit in de geopende binnen-ruimte van de machine wanneer de steunschijf is gedemonteerd.

① Draai de vier schroeven los.
② Neem de steunschijf naar onderen eraf.
③ Breng de nieuwe steunschijf aan.
④ Draai de vier schroeven stevig vast (2,5 Nm).

Hardheidsgraad van de steunschijf

Afhankelijk van het te bewerken oppervlak kan de machine met steunschijven van een verschillende hardheid uitgerust worden.

Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken.

Superzacht: Fijnschuren van vormstukken, welvingen, radii. Niet gebruiken aan randen!

8.3 Schuur-accessoires met StickFix bevestigen [4b]

Op de StickFix steunschijf kan het daarvoor geschikte StickFix schuurpapier en StickFix schuurvlies snel en eenvoudig worden bevestigd.

- Zelfklevende schuuraccessoires op de schuurzool drukken.

Bij een afnemende hechting van de Stick-fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

8.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

▶ Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.
- Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Afzuiging met Longlife-stofzak

De schuurmachines worden standaard uitge-rust met afzuiging. Het schuurstof wordt door de afzuigopeningen in de schuurzool afgezogen en in de stofzak opgevangen.

Montage van de stofzak [5]

① Stofzak tot aan het vastklikken op de machine aansluiten.

Als het afzuigvermogen minder wordt, de stofzak worden geleegd.

① Druk de stofzak op de bedieningselementen samen.
② Neem de stofzak naar achteren eraf.
③ Open de klep op de stofzak.
④ Leeg de stofzak en verwijder het afval.

Afzuiging met mobiele Festool-stofzuiger

Om bij langere werkzaamheden met de elektrische machine te voorkomen dat de stofzak vaak geleegd moet worden, kan op de afzuigaansluiting [1-5] een mobiele Festool-stofzuiger met een afzuigslangdiameter van 27 mm worden aangesloten.

De aanloopautomaat schakelt de mobiele stofzuiger automatisch met het inschakelen van de schuurmachine in. De aanloopautomaat functioneert alleen in combinatie met de netadapter of door het koppelen met een Bluetooth® accu.
Als de elektrisch machine bij accugebruik met een mobiele stofzuiger wordt gebruikt, dan wordt de acculooptijd verminderd. De vermindering van de afzuigcapaciteit vermindert dit effect.
Bij een hoge afzuigcapaciteit kan het geleidingsgedrag van de elektrische machine slechter worden. De vermindering van de afzuigcapaciteit vermindert dit effect.

Aanbeveling: Gebruik antistatische afzuig-slang! Hierdoor kan de elektrische oplading worden gereduceerd.

8.5 Randbescherming (protector) [6]

De randbescherming [1-9] voorkomt dat de steunschijf met de zijkant tegen een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou kunnen leiden.

① De randbescherming in de groef van de machine schuiven.
② De beide einden van de randbescherming links en rechts vastklikken.
③ De beide einden van de randbescherming losmaken.
④ De randbescherming naar voren lostrekken.

9 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

▶ Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

Neem de volgende aanwijzingen in acht:

- Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateriaal.

• Houd de machine voor een veilige geleiding met beide handen vast aan de hand-greep [1-10].
• Bordschuim wordt broos naarmate het ouder wordt. Vóór werkzaamheden het bordschuim op slijtage controleren.

9.1 Waarschuwingssignalen

Machine schakelt uit en piept:

▶ Machine uitschakelen.
Accu is leeg.
▶ Accu vervangen.

Machine schakelt uit en piept niet:

Als het machinetoerental daarna niet wordt bereikt, de machine laten afkoelen.

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhoudswerkzaamheden aan het elektrisch gereedschap moet altijd het accupack of de netadapter van het elektrisch gereedschap verwijderd worden!
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen uitblazen en reinigen.

▶ De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

Voor reparatie, onderhoud, afvoer en transport van het accupack moeten de met het accupack meegeleverde instructies worden opgevolgd!

10.1 Het reinigen van de afzuigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine wekelijks met een kleine platte borstel of een stoflap te reinigen.

10.2 Steunschijf en schijfrem onderhouden

Het rubberen manchet [1-7] raakt de steunschijf [1-8] licht en voorkomt dat het toerental ongecontroleerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij. De steunschijf kan echter verslijten.

Bij een afnemende remwerking eerst de steunschijf op slijtage controleren en zo nodig vervangen. Beschadigd rubberen manchet vervangen.

11 Accessoires

Gebruik alleen originele steun- en poetssteunschijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

12 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/recycling in te zien.

Informatie voor REACH: www.festool.nl/reach

13 Algemene aanwijzingen

13.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine-

Nederlands

en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen.

De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.

13.2 Bluetooth®

Het woordmerk Bluetooth® en de logo's zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
