GEBRUIKSAANWIJZING Lienz Klarstein

Let op: het apparaat is Niet geschikt voor gebruik als primaire verwarmingsbron.

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeveroorzaakt door het Niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en voor meer informatie rond het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 86

Productinformatieblad 87

Afmelingen 88

Bedieningspaneel en afstandsbediening 89

Functies en instellingen 90

Bedrijfsstanden 93

Weektimerprogrammeren95

Apparaat terugzetten aan fabrieksinstellungen 98

Reiniging en onderhoud 98

Instrueties voor afvoer 99

Fabrikant & importeur (UK) 99

TECHNISCHE GEGEVENS

Artikelnummer	10032595, 10032596, 10034122, 10034123, 10034124, 10035041, 10035042, 10035043, 10035316, 10035317
Stroomvoorziening	220-240 V ~ 50 Hz
Vermogen 1800 W

VEILIGHEIDSINSTRUCTIES

• Controller voor gebruik de spanning op het typeplaatje. Sluit het apparaat alleen aan op stopcontacten die met de spanning van het apparaat overeenkomen.
• Wonneer de stroomkabel of stekker beschadigd is LAST U DEZE vervangen door een gediplomeerde kracht.
• Plaats de haard Niet direct onder het stopcontact.
• Houdt een meter afstand tot brandbare materialen, zoals meubels, gordijnen, e.d.
• Laat het apparaat tijdens gebruik Niet zonder toezicht.
• Laat het apparaat Niet onbeheerd awhile wonneer het is aangesloten op het stopcontact.
• Gebruik het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat alleen onder toezicht bedieren.
• Het apparaat is Niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Gebruik het apparaat Niet wonneer het foulmeldingen geeft of op wat voor manier dan ook beschadigd werk.
• Reparaties mogen alleen door gekwalifi ceerde krachten worden uitgevoerd.
• Verkeerde en eigenhandig uitgevoerde reparaties vormen een risico.
• Leg de stroomkabel nicht onder tapijten of lopers.
• Let erop dat de stroomkabel nicht langs scherpe hoeken of hete oppervlaktes loopt.
  Bedek de verwarming nicht om oververhitting te voorkomen.
• Gebruik het apparaat Niet met een externe timer, een stopcontact met afstandsbediening of een ander apparaat dat de haard automatisch aanzet en uitschakelt.
  Dompel het apparaat Niet in water of andere vloeistoffen) onder.
• Gebruik het apparaat Niet nabij bad, douche of zwembad.
• Gebruik het apparaat Niet buitenshuis.
• Gebruik het apparaat Niet met natte handen.
• Gebruik het apparaat Niet op of nabij hete oppervlaktes.
• Gebruik het apparaat zich wonneer de stroomkabel beschadigd is.
• Neem voor het reinigen de stekkeruit het stopcontact enaar het apparaat, indien nodig, volledig afkoelen.
• Gebruik geen schuurmiddel voor het schoonmaken.
• Gebruik alleen accessoires die nadrukkelijk door de fabrikant zich goedgekeurd.
• Kinderen, psychisch en fysiek beperkte mensen mogen het apparaat alleen gebruiken wanner ze vooraf door een toezichthoudend persoon uitgebrecht met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt.
• Let erop dat kinderen nicht met het apparaat spelen.

LET OPI!

Verbrandingsgevaar! Sommige onderdelen können heel heet worden.
Let erop dat u, uw kinderen of uw huisdieren zich nicht verbranden.

PRODUCTINFORMATIEBLAD

Identificatie model(1en) 10032595, 10032596, 10034122, 10034123, 10034124, 10035041, 10035042, 10035043, 10035316, 10035317
Aanduiding Symbool Waarde	Eenheid Aanduiding Eenheid
Warmtevermogen Alleen voor individuèle elektrische accumulatiekachels:regulering van de warmtetroevoer
Nominal warmtevermogen Pnom	1,8	kW Hand	natige regeling van de warmtetroevoermet ingebouwde thermostat	k.A.
Minimal warmtevermogen(richtwaarde)	Pmin	0	kW Hand	natige regeling van de warmtetroevoermet terugmelding van de kamer- en/ of externe temperatuur	k.A.
Maximaal continuewarmtevermogen	Pmax,c	1,8	kW Elektro	nische regeling van de warmtetroevoermet terugmelding van de kamer- en/ of externe temperatuur	k.A.
Hulpstroomverbruik				Warmteafgifting met ondersteuning van eenventilator	k.A.
Bij nominalwarmtevermogen(ventilatormotor)	elmax	0	kW	Type warmtevermogen / Kamertemperatuurcontrolle
Bij minimaalwarmtevermogen(ventilatormotor)	elmin	0	kW Enkele	warmtestand, geenkamertemperatuurcontrolle	nee
In stand-by modus el	58	0	W Twee	ofeer handmatig in te stellen standen,geen kamertemperatuurcontrolle	nee
				Controle kamertemperatuur met mechanischethermostat	nee
				Met elektronische kamertemperatuurcontrolle	nee
				Met elektronische kamertemperatuurcontrolle entijdregulering	nee
				Met elektronische kamertemperatuurcontrolle enweekdagregulering	ja
				Overige regelopties
				Kamertemperatuurcontrolle metaanwezigheidsherkennen	nee
				Kamertemperatuurcontrolle met open raamdetectie	ja
				Met afstandsbediening optie	nee
				Met adaptieve regeling van het begin van deverwarming	nee
				Met bedrijftstijdbegrenzing	ja
				Met black bulb sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

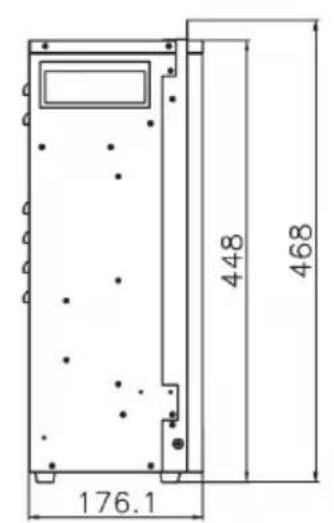

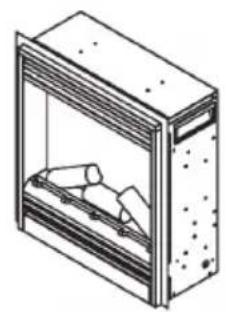

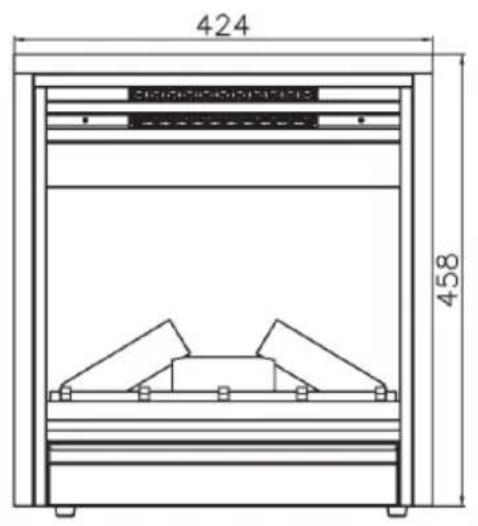

AFMETINGEN

BEDIENINGSPANEEL EN AFSTANDSBEDIENING

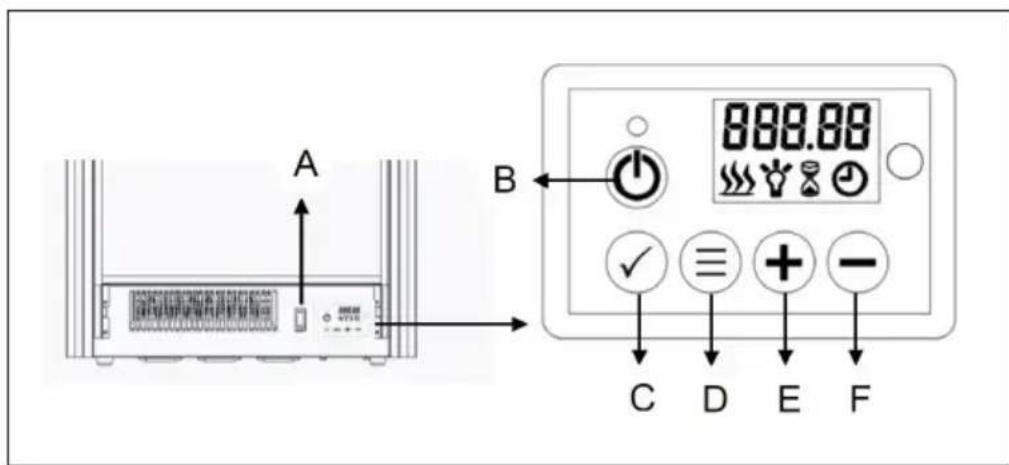

Bedieningspaneel

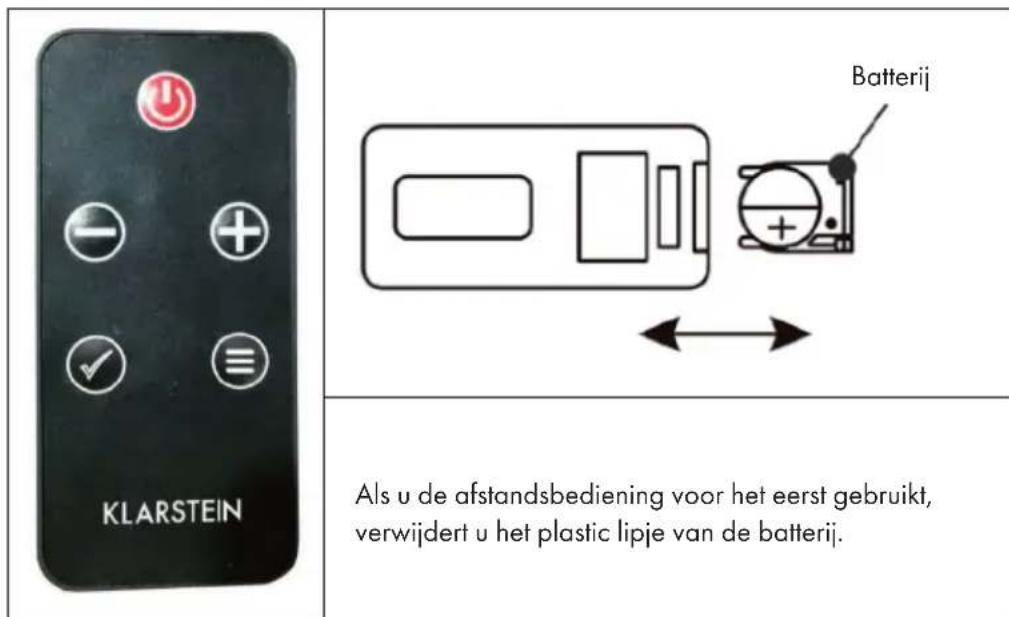

Afstandsbediening

Opmerking: Deze verwarming worden met een afstandsbediening geleverd. Om het apparaat met de afstandsbediening te konnen bedieren,要去 de hoofdschakelaar (A) in de stand ON staan. Alle toetsen op de afstandsbediening hebben bezelfde functie als de toetsen op het bedieningspaneel.

(A) Hoofdschakelaar
(B) Aan/Uit-knop
(C) Toetsvergrendeling/ Invoer bevestigen
(D) MENU
(E) Waardeverhogen
(F) Waarde verminderen

FUNCTIES EN INSTELLINGEN

Hoofdschakelaar (A)

Open de afdekking onderaan het apparaat en druk knop A maar beneden op de stand ON.

Aan/Uit-knop (B)

Druk op de Aan/Uit-knop om het vlameffect te starten. Op de display verschijnt de volgende mededeling:

• Het verwarmingssymbol worden weergegeven en het toestel begint te verwarmen als de kamertemperatuur onder de standardinstelling (10^) ligt Als de temperatuur hoger is dan 10^ , worden het symbol Niet weergegeven en verwarmt het toestel Niet.
• Het kloksymbol knippert en geeft aan dat nog geen timer (schakelklok) werk ingesteld. Volg de stappen beschreiben in het hoofdstuk "Bedieningsmodi" onder "Timer modus" om de timer in te stellen.

Bij het inschakelen van het apparaat klinken twee korte pieptonen die een hogere klank krijgen, bij het uitschakelen klinken drie pieptonen die een lagere klank krijgen. Bij het inschakelen worden het verwarmingsniveau, de ingestelde temperatuur en het kloksymbol weergegeven. Het display verdwijnt na 60 seconden zolang je nicht op een toets drukt. Druk op een willekeurige toets om terug te keren maar het display.

Toetsenvergendeling (C)

Houd de OK-toets langer dan 6 seconden ingedrukt om de toetsen te vergrendelen of te ontgrendelen. Zodra de toetsen vergrendeld zichn, knippert [LOC] gedurende 6 seconden in het display en verdwijnt.daarna.Druk op een willekeurige toets en [LOC] knippert opnieuw.Houd de OK-toets langer dan 6 seconden ingedrukt om de toetsen wee ter ontgrendelen.

Opmerking: De aan/uit-knop (B) is nooit vergrendeld.

H 10 ###

Druk op de (+) of (-) toets om de warmte-instelling direct te starten (ook als er een weekprogramma is ingesteld). · Druk op de (+) of (-) toets om de actuèle temperatuur op het beeldscherm te zien. · Druk op de toets (+) of (-) om de gewenste temperatuur in te stellen. Druk op de OK toets om de instelling te bevestigen. Als de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde ruimtetelemperatuur, worden de verwarming gestart. De verwarming worden nicht gestart als de ingestelde temperatuur lager is dan de ruimtetelemperatuur.

Let op: De temperatuur LAST ZICH TUSSEN 10^ tot 30^ instellen. Kies OFF om de verwarming uit te zellen.

Hoog warmtevermogen instellen

H H	Druk op de D (MENU)-toets van het bedieningspaneel, op het display verschijnt H en het knipperende verwarmingssymbol.
H H	Druk op de OK-toets om de temperatuur in te stellen. De voorgeprogrammeerde temperatuur bedraagt 10 °C (50 °F). Op de display verschijnt de linker weergave:

Druk op de toets (+) of (-) om de temperatuur in te stellen. Als de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde ruimteteperatuur, worden de verwarming gestart. Is de ingestelde temperatuur lager dan de ruimteteperatuur, dan worden de verwarming nicht gestart.

laag warmtevermogen instellen

LSSS	Druk tweekee op de toets MENU, op het display verschijnt H en het knipperende verwarmingssymbol.
L10SSS	Druk op de OK-toets om de temperatuur in te stellen. De voorgeprogrammeerde temperatuur bedraagt 10 °C (50 °F). Op de display verschijnt de linker weergave.

Druk op de toets (+) of (-) om de temperatuur in te stellen. Als de ingestelde temperatuur hoger is dan de door het toestel gedetecteerde ruimteteperatuur, worden de verwarming gestart. Is de ingestelde temperatuur lager dan de ruimteteperatuur, dan worden de verwarming nicht gestart.

Wisselen:tussenCelsiusenFahrenheit

De Voorgeprogrammeerde temperatuur is Celsius. Druk gedurende 3 seconden op de D (MENU) toets

en druk dan op de (+) of (-) toets om de temperatuur weergave van Celsius in Fahrenheit te veranderen.

Helderheid instellen

Dehelderheidsregelaardientomdegewenstehelderheidvan devlamtekiezen.

bri	Druk meerere malen op de MENU-toets om de holderheidsinstalling te openen. Op het display verschijnt [bri] en het knipperende gloeilampsymbol.
5	Druk op de OK toets om het instellen van de holderheid te starten. Druk op de toets (+) of (-) om het gewenste holderheidsniveau in te stellen.

Looptijd instellen

Hour	Druk meerere malen op de MENU-toets om de timerinstalling te openen. Op het display verschijnt [Hour] en het knipperende timersymbol.
00	Druk op de OK toets om de timerinstalling te starten. Druk op de toets (+) of (-) om de gewenste looptijdCUSen 0-9 in te stellen. Op het display verschijnt de ingestelde tijd.

Dimmer instellen (alleen bepaalde modellen)

doli	Druk meerere malen op de MENU-toets om de dimmerinstelling te openen. Het display geeft [doli] aan.
di	Druk op de OK toets om de dimmerinstelling te starten. Druk op de toets (+) of (-) om het gewenste dimniveau (D1/D2/D3/D4/OFF)uit te kiezen Het niveau D1 is de helderste stand, met OFF staat de dimmeruit.

Opmerking: Dit toestel heeft GEEN dimmerfunctie, ook al kan die op het display worden geselecteerd

Als u longer dan 15 seconden geen instelling UITvoert, keert het displayteringug maar de standardweergave.

BEDRIJFSSTANDEN

Modus kiezen

Anode

Druk meerere malen op de MENU-toets om de bedieningsmodi te openen. Het display geeft [ModE] aan. Druk op OK om de modusinstelling te openen en gelebruik de knop (+) of (-) om de gewenste modus te selecteren.

Open raam modus

OPEN	Druk meerere malen op de MENU-toets om de bedieningsmodi te openen. Druk op OK om de modusinstalling te openen en gebruik de knop (+) of (-) om de open raam modus te selecteren. Het display geeft [OPEN] aan.

Druk op OK om te bevestigen en gebruik de (+) of (-) toets om ON (aan) of OFF (uit) te kiezen:

ON

OFF

Na activering van de open raamdetectie schakelt het toestel de verwarming automatisch uit als het vaststelt dat de kamertemperatuur binnen 10 minutes met meer dan 4^ gedaal is. De verwarming blijft 20 minutes uit.

Om de verwarming opnieuw te starten, stelt u de gewenste temperatuur opnieuw in en drukt u op de OK-toets om de instelling te bevestigen. Na het terugzetten van de temperatuur worden de open raamdetectie op OFF (uit) gezet.

Actuele weekday en tijd instellen

7 INAE	Druk meerere malen op de MENU-toets om de bedieningsmodi [ModE] te openen. Druk op OK om de timerinstalling te openen en gebruik de knop (+) of (-) om de timermodus te selecteren. Het display geeft TIME] aan.
d 1	Druk op OK om de timerinstalling te openen en gebruik de knop (+) of (-) om de gewenste dag te kiezen waarop u de timermodus zou wollen instellen. D1 = maandag, D2 = dinsdag, D3 = woensdag, D4 = donderdag, D5 = vrijdag, D6 = zaterdag, D7 = zondag.
10.00	Druk op de toets OK en gebruik de knop (+) of (-) om het uw in te stellen.
10.30	Druk op de toets OK en gebruik de knop (+) of (-) om de Minutes in te stellen. Druk daarna nogmaals op OK om deinstilling op te slaan.

Opmerking: U kunt de timerinstelling op elk gewenst moment verlaten door op MENU te drukken. Bij een stroomonderbreking knippert het timersymbol (klok) permanent, ten teken dat er geen timer is ingesteld. In dat geval moet u de timer opnieuw programmeren.

WEEKTIMER PROGRAMMEREN

Let op: Voordat u de weektimer kut programmeren, moet u eerst de actuèle weekday en de actuèle tijd instellen (zie "Instellen actuèle weekday en tijd").

Voorgeprogrammeerde programma's

P1 (Programma 1)

Het toestel verwarmt van maandag t/m vrijdag vanaf 05:15 gedurende 4 uur met hoog verwarmingsvermogen.

P2 (programma 2)

Het toestel verwarmt van zaterdag t/m zondag vanaf 6:20 gedurende 4aar met laag verwarmingsvermogen.

P3 (Programma 3)

Het toestel verwarmt van maandag t/m vrijdag vanaf 17:45 uur gedurende 4 uur met hoog verwarmingsvermogen.

P4 (Programma 4)

Het toestel verwarmt van zaterdag t/m zondag vanaf 16:30 gedurende 4aar met laag verwarmingsvermogen.

Kies een voorgeprogrammeerdrogramma

Pro6 ◎

Druk meerere malen op de toets MENU om de bedieningsmodi [ModE] te openen. Druk op OK om de modusinstelling te openen en gebruik de knop (+) of (-) om de gewenste programmamodus te selecteren. Het display geeft [ProG] aan.

Druk op OK om te bevestigen en gebruik de (+) of (-) toets om ON (aan) of OFF (uit) te kiezen: Druk nogmaals op OK om te bevestigen. U=kunt de timerinstelling op elk gewenst moment verlaten door op MENU te drukken.

ON

OFF

Weektimer handmatig instellen

Druk meerere malen op de MENU-toets om de bedieningsmodi te openen. Druk op OK om de modusinstalling te openen en gebruik de knop (+) of (-) om de handmatige modus te selecteren. Het display geeft [MANU] aan. Druk op OK om te bevestigen.

• Druk op [+] of [-] . om de eerste dag voor de programmering te kiezen. Druk op OK om te bevestigen.
• Druk op [+] of [-] . om de LASTe dag voor de programmering te kiezen. Druk op OK om te bevestigen.

Voorbeeld van een handmatig ingestelde weektimer

d1.d7 @	In het linker voorbeeld is maandag (d1) de eerste dag voor de programmering en zondag (d7) deIRST dag van de programmering.
H SS	Druk op de (+) of (-) toets om het verwarmingsniveau te kiezen: H = hoog warmtevermogen, L = laag warmtevermogen. Druk op OK om de keuze te bevestigen.
H 10 SS	Druk op de toets (+) of (-) om de gewenste temperatuur in te stellen. Druk op OK om de keuze te bevestigen.
10.00 @	Druk op de (+) of (-) toets om het uur te kiezen waarop de verwarming要去 gaan branden. Druk op OK om de keuze te bevestigen.
10:30 @	Druk op de (+) of (-) toets om de Minutes uit te kiezen waarop de verwarming要去 gaan branden. Telkens wonneer de toets worden ingedrukt, worden de minuutweergave met 5 minutes verhoogd. Druk op OK om de keuze te bevestigen.
0:30 @	Druk op de (+) of (-) toets om in te stellen hoe lang de verwarming要去 lopen. Met iedere druk op de toets worden de weergave met 30 minutes verhoogd. Druk op OK om de keuze te bevestigen.
CON	Nu is deinstelling van de 1e verwarmingsperiode van het programme voltooid. Op het display verschijnt [CON] (bevestigd).
	Opmerking: Het programme kan nicht tot in de volgende dag lopen. De maximale duur mag dus middernacht Niet overschrijden. Dit betekent: als de begintijd 20:30 uur is en u de duur van 4 uur wilt instellen, eindigt het programme na 3:30 uur,,ondat het dan middernacht is.
	Om een 2e verwarmingsperiode in te stellen, druk op OK. Wanner u de 2e verwarmingsperiode hebts ingesteld, drukt u nogmaals op OK en het display keert terug maar de dagselectie voor de 2e verwarmingsperiode.
FINSH	Om deinstilling te voltooien, drukt u op de (+) of (-) toets tot [FINSH] op het display verschijnt. Druk verzolgens op OK om de programmering te voltooien.

Opmerking: Er
kunnen meerere
geprogrammeerde
verwarmingsperiodes
voor een dag
worden gebrukt. Een
geprogrammeerde
verwarmingsperiode
kan ook voor meerere
dagen worden gezrukt.

Opmerking: Om de gemaakte instellingen op te slaan, moet u altijd op de toets OK drukken. Voor een programa konnen maximaal 8 verwarmingsperiodes worden geprogrammeerd.

Nadat de handmatige instelling van de weekday is afgesloten, overschrijft het gekozen programme de vooraf ingestelde standardwaarden.

APPARAAT TERUGZETTEN NAAR FABRIKSSINSTELLINGEN

Ontkoppel het toestel van het stroomnet gedurende minstens 5 seconden en sluit het daarna opnieuw aan om de fabrieksinstelleningen te herstellen.

REINIGING EN ONDERHOUD

Opmerking: Open het toestel Niet. Reparaties mogen alleen door gekwalificeerde krachten worden uitgevoerd! Schakel het apparaat voor de reiniging en het onderhoud altiid UIT.

Glas reinigen

Na verloop van tijd kan de glasruit vuil of stoffig worden. Stof kan worden verwijderd door voorzichtig over het glasoppervlak te wrijven met een schone, pluisvrijde doek of een papieren doek. Om vingerafdrukken of andere vlekken te verwijderen, gebruikt u een zachte, vochtige, pluisvrijde doek met een hoogwaardige huishoudelijkke glasreiniger voor het huishonden. De ruit moet na het schoonmaken algijd volledig worden afgedroogd met een pluisvrijde doek of een papieren doek.

Let op: Gebruik geen schuurmiddelen op de glasruit! Spuit geen vloeistoffenrechtstreeks op het oppervlak van het apparaat!

Opslag

Trek de stekker uit het stopcontact en bewaar het toestel op een droge en stofvrijjeplaats wanner het Niet in gebruik is.

Wanner in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uwplaatselijke grondstoffen- en afvaldienst.

Dit articlek bevat batterijen. Wanneer in uw land een wettelijk regeling is voor het afvoeren van batterijen, mogen batterijen Niet met het huisvuil worden afgevoerd. Informeer maar deplaatselijke regelgeving inzake de afvoer van batterijen. Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:
