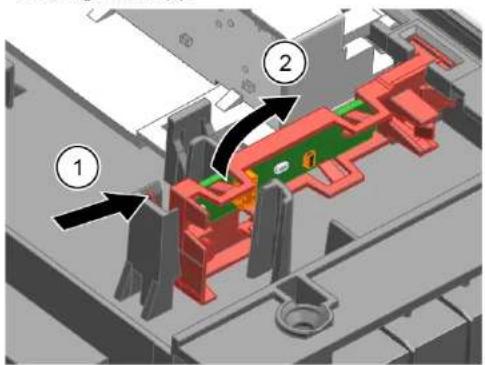

Zijverlichting verwijderen .................................................................206

1.1 Belangrijke informatie

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021). Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden ver- vangen met inbegrip van waarschuwingen en gevaren. Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprake- lijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan. Waarschuwingsniveau Betekenis GEVAAR Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel. WAARSCHUWING Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden. VOORZICHTIG Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden. LET OP! Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden. Tabel1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar. De volgende gevarensymbolen worden in dit document gebruikt: Gevarensymbool Betekenis Algemene waarschuwing Gevaar voor elektrische spanning Ontploffingsgevaar Snijgevaar Over dit document 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.168van989Gevarensymbool Betekenis Beknellingsgevaar Gevaar voor hete oppervlakken Gevaar voor sterke magnetische velden Gevaar voor niet-ioniserende straling Tabel2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur. GEVAAR Soort gevaar en bron van het gevaar! Mogelijke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen. In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het ge- vaar te vermijden wordt vermeld. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt: Alg. symbool Betekenis Identificatie van een speciale tip (tekst en/ of afbeelding) Identificatie van een eenvoudige tip (tekst) Identificatie van een link naar een video- instructie Identificatie van vereiste gereedschappen Identificatie van vereiste voorwaarden Identificatie van een voorwaarde (als ..., dan ...) Identificatie van een resultaat Start Identificatie van een toets of knop [00123456] Identificatie van een materiaalnummer Status Identificatie van weergegeven tekst / ven- ster (in het display van het apparaat) Tabel3: Algemene symbolen Over dit document 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.169van989Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen! ¡ Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! ¡ Koppel het apparaat minstens 60seconden los van het stroomnet voordat u met de werkzaamheden begint. ¡ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. Gevaar voor letsel aan scherpe randen! ¡ Draag veiligheidshandschoenen. Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten ¡ Draag veiligheidsschoenen. ¡ Beveilig zware componenten tegen vallen. ¡ Steek geen lichaamsdelen in bewegende componenten. Gevaar voor de veiligheid / werking van het apparaat! ¡ Gebruik uitsluitend originele reserveonderdelen. Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)! ¡ Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan. Veiligheid 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.170van989Gereedschappen en hulpmiddelen Benaming Details Afbeeldingen Torx T20 schroe- vendraaier met boorgat [00340764] 100mm, voor schroeven met borgpen Torx T15 schroe- vendraaier Lengte 80mm Sleufschroeven- draaier Kop 10mm x 1,6mm x 200mm Naaldtang [00340871] Lengte: 200mm, recht Gereedschappen en hulpmiddelen 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.171van989Reparatie

4.1 Werkblad vervangen

Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Het apparaat is vrij toegankelijk.

4.1.1 Werkblad verwijderen

1. Verwijder de twee schroeven aan de achterkant (1) (optioneel).

2. Druk beide vergrendelingen onder het werkblad omhoog (2).

3. Licht het werkblad van voren iets op (3).

4. Duw het werkblad weg naar achteren (4).

5. Verwijder het werkblad.

4.1.2 Werkblad monteren

1. Vergrendel de achterkant van het werkblad in de geleidingen met behulp van de

2. Duw het werkblad naar voren (2).

3. Druk de voorkant van het werkblad naar beneden tot beide vergrendelingen hoor-

baar op hun plaats vastklikken (3).

4. Draai de twee schroeven er weer in (4) (optioneel).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.172van9894.2 Korfsysteem installeren Voorwaarde: De betreffende korf is uit het apparaat verwijderd.

4.2.1 Een geleider voor het 86 cm model installeren

Speciale hulpmiddelen: Geleider [00614935] Kopjeshouder [00618565]

1. Steek de geleider diagonaal op de voorkant van de korf.

2. Centreer de geleider en klik hem op zijn plaats vast.

4.2.2 Kopjeshouder installeren

Speciale hulpmiddelen: Geleider [00614935] Kopjeshouder [00618565] Voor het wassen van kopjes kan de kopjeshouder omhoog worden ge- klapt. De extra hoek vermindert de verzameling van water op de bodem van kopjes. Bij hoge glazen adviseren we de kopjeshouder neergeklapt te laten. Als bovenste korven een optioneel kunststof inzetstuk hebben, moeten deze eerst worden verwijderd.

1. Verwijder het kunststof inzetstuk.

2. Klik de kopjeshouder op zijn plaats.

Klem de steamerinzet met de eindstukken vast onder het korfsysteem. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.174van9894.3 varioDrawer vervangen

4.3.1 varioDrawer verwijderen

1. Buig de handgreepkleppen naar binnen.

2. Verwijder handgreep naar boven toe.

3. Duw de kunststof zij-inzetstukken naar buiten en duw ze omhoog uit het frame.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.175van9894. Buig de geleiders voorzichtig naar buiten.

5. Trek de opklapbare punten uit de geleiders.

6. Druk het metalen frame van voren uit de houders.

7. Duw metalen frame van achteren uit de geleider.

4.4.1 Sproeiarm verwijderen

1. Schroef de bovenste sproeiarm (1) los en trek hem naar beneden om hem te ver-

2. Verwijder de onderste sproeiarm door hem omlaag te trekken.

4.4.2 Sproeiarm monteren

1. Plaats de onderste sproeiarm.

De sproeiarm klikt op zijn plaats vast.

2. Plaats de bovenste sproeiarm en draai hem stevig op zijn plaats vast.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.177van9894.5 Filters vervangen

4.5.1 Filter verwijderen

1. Draai het grove filter linksom (1) en verwijder het filtersysteem (2).

Controleer of geen vreemde voorwerpen in de afvoer vallen.

2. Verwijder het microfilter door het omlaag te trekken.

4.5.2 Filters monteren

1. Zet het filtersysteem weer in elkaar.

Zorg dat de vergrendelingen aan het grove filter op hun plaats vastklikken.

2. Plaats het filtersysteem in het apparaat en draai het grove filter rechtsom.

Zorg ervoor dat de pijlmarkeringen op elkaar aansluiten. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.178van9894.6 Bakplaatsproeikop monteren

1. Verwijder de bovenste korf.

2. Steek de bakplaatsproeikop in de houder (1) en draai naar rechts (2).

De bakplaatsproeikop klikt op zijn plaats vast. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.179van9894.7 Netsnoer vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk.

Beweeg de stekker van het netsnoer voorzichtig op en neer en trek hem uit het stopcontact.

4.7.2 Stekker van het netsnoer erin steken

Steek de stekker van het netsnoer er stevig in tot hij vastklikt.

Steek de stekker van het netsnoer in het stopcontact tot de stekker hoorbaar op zijn plaats vastklikt. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.180van9894.8 Vaatwasmiddelklepje vervangen Er kan een kleine schroevendraaier worden gebruikt om het los te wrik- ken. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Deur is geopend. Vaatwasmiddelklepje is geopend.

4.8.1 Vaatwasmiddelklepje verwijderen

1. Schuif het vaatwasmiddelklepje 5 mm naar binnen.

2. Wip het vaatwasmiddelklepje aan de onderkant uit de geleiderails en haal het

vaatwasmiddelklepje aan de bovenkant uit de geleiderails.

3. Verwijder de veer.

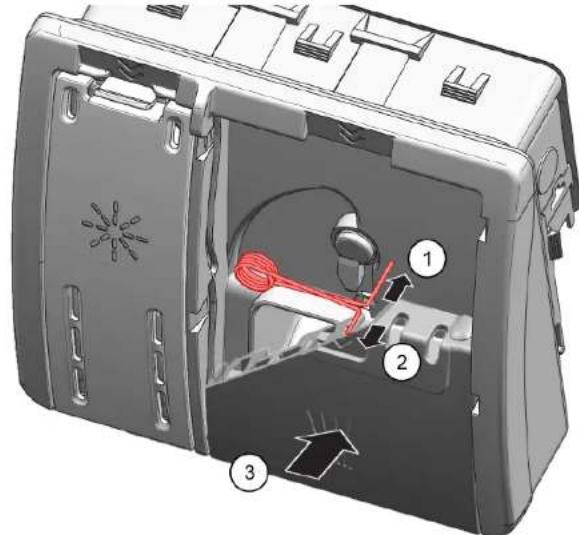

1. Steek het lange uiteinde van de veer in het montagegat van de dispenser (1).

2. Steek het korte uiteinde van de veer in het montagegat van het vaatwasmiddel-

3. Druk het klepje in de dispenser (3).

4.8.3 Vaatwasmiddelklepje monteren

1. Steek het vaatwasmiddelklepje 5 mm vóór de volledig geopende positie aan één

kant in de geleiderails. Druk de andere kant met weinig kracht in de geleiderails.

2. Controleer de werking van het vaatwasmiddelklepje.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.181van9894.9 Afvoerpompdeksel vervangen Voorwaarde: Korf is verwijderd. Filters zijn verwijderd.→178

4.9.1 Afvoerpompdeksel verwijderen

1. Haal al het water eruit.

Gebruik zo nodig een spons.

2. Wip het pompdeksel er af met behulp van een lepel en pak het beet bij het dwars-

3. Licht het pompdeksel in een hoek naar binnen en verwijder het.

4.9.2 Afvoerpompdeksel monteren

Steek het pompdeksel erin (1) en druk het omlaag (2).

Het pompdeksel klikt op zijn plaats vast. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.182van9894.10 Zijpaneel vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Vrijstaande apparaten: werkblad is verwijderd.→172

4.10.1 Zijpaneel verwijderen

1. Verwijder schroeven uit het zijpanel (1).

Afb.1: Volledig geïntegreerd

2. Kantel het zijpaneel bovenaan een stukje naar buiten (2).

3. Beweeg het zijpaneel omlaag en trek het uit de onderbak (3).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.183van9894.10.2 Zijpaneel monteren

1. Steek het zijpaneel in de onderbak (1).

Afb.2: Volledig geïntegreerd

2. Druk het zijpaneel tegen het apparaat (2).

3. Zet het zijpanel vast met schroeven (3).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.184van9894.11 Buitendeur vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

4.11.1 Buitendeur verwijderen

Verwijder alleen maar de schroeven die in de volgende stappen worden beschreven.

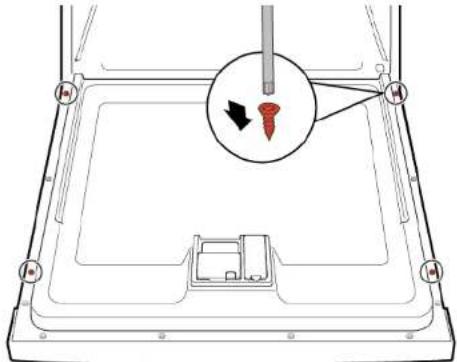

2. Verwijder vier schroeven.

Houd de deur tegen door hem aan één kant vast te pakken. Verwijder de twee schroeven. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.185van9894.11.2 Buitendeur monteren LET OP! Kabels die verkeerd zijn geplaatst of niet zijn vastgezet! Schade aan bedrading

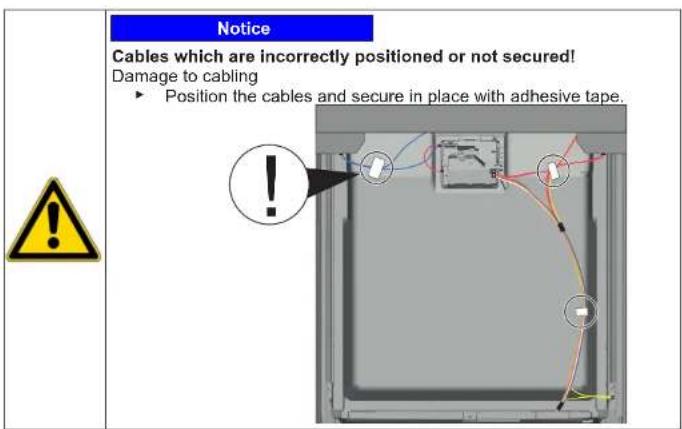

Plaats de kabels goed en zet ze op hun plaats vast met zelfkle- vend tape.

Voorwaarde: Isolatiedeken is correct geplaatst en van binnen aan de buitendeur bevestigd. Scharnieren worden in de buitendeur geplaatst.

1. Sluit de binnendeur zonder hem te laten vergrendelen.

2. Druk de buitendeur omhoog onder het bedieningspaneel (1).

3. Druk de buitendeur tegen de binnendeur en houd hem vast (2).

Houd de deur tegen door hem aan één kant vast te pakken. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.186van989Open de deur en zet hem vast met twee schroeven (4 x 11 mm metalen schroe- ven).

5. Zet de buitendeur vast met vier schroeven (4 x 11 mm metalen schroeven).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.187van9894.12 Bedieningspaneel vervangen Als een bedieningsmodule defect is, moet het gehele bedieningspaneel worden vervangen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur is verwijderd. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.12.1 Bedieningspaneel verwijderen

1. Haal de elektrische verbindingen los van het bedieningspaneel en de sensor voor

3. Open de deur van het apparaat.

4. Zet het bedieningspaneel vast om te voorkomen dat hij valt (houd het op zijn

5. Verwijder de zes schroeven.

6. Verwijder het bedieningspaneel.

4.12.2 Bedieningspaneel monteren

Gebruik schroeven van 4 x 16 mm.

1. Verwijder afdekking van snoergeleider.

2. 1. Open de deur een stukje (1).

2. Zet vast in de sleuf van de onderbak (2).

3. Doe de deur langzaam dicht (3).

Het snoersysteem wordt automatisch vastgezet aan het deurscharnier. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.189van9893. 1. Doe de deur een stukje dicht (4).

2. Verplaats de sleuf naar achteren en haal het deurscharnier los (5).

3. Open de deur (6).

4. Herhaal het proces aan de andere kant van het apparaat.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.190van9894.14 Plint vervangen De voetjes zijn identiek en uitwisselbaar. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur is verwijderd. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd).

4.14.1 Plint verwijderen

Verkeerde verwijdering. Als de plint aan de zijkant wordt losgehaald en verwijderd, kunnen de twee beugels afbreken. Als maar één beugel is beschadigd, kan de zijkant worden vervangen omdat de beugels identiek zijn. Geadviseerd wordt van voren aan de zijkant iets onder het apparaat te plaatsen om de belasting op het teenpaneel met de voetjes op te vangen.

2. Steek met een schroevendraaier in de geleiders (1) en haal de vergrendeling los

door omlaag te duwen.

3. Haal het paneel eraf.

4. Verwijder de voetjes naar voren (1).

4.14.2 Plint monteren

1. Steek de voetjes erin.

2. Breng de plint van boven aan (1) en duw het naar beneden tot het hoorbaar op

zijn plaats vastklikt (2). Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.191van9894.15 Sokkelplaat vervangen De sokkelplaat bevindt zich in het onderste deel aan de voorkant. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Meubelfront (optioneel) is verwijderd. Buitendeur is verwijderd. Buitendeur is verwijderd (geïntegreerd/volledig geïntegreerd). Plint is verwijderd (optioneel).→191

4.15.1 Sokkelplaat verwijderen

1. Verwijder de twee schroeven (1).

2. Maak de vergrendelingselementen (2) los.

3. Kantel de sokkelplaat voorzichtig naar voren (1).

Afhankelijk van de modelserie kan de stekker voor EmotionLight nog aan de sokkel vastzitten. Ontgrendel de stekker aan het vergrendelingsstuk en trek het naar achteren (opti- oneel) (2).

4.15.2 Sokkelplaat monteren

Monteer de sokkelplaat in omgekeerde volgorde. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.192van9894.16 Overloopleiding vervangen De overloopleiding bevindt zich in het onderste deel aan de voorkant van het apparaat. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Meubelfront is verwijderd (optioneel). Buitendeur is verwijderd. Plint is verwijderd (optioneel).→191 Sokkelplaat is verwijderd.→192

4.16.1 Overloopkanaal verwijderen

Restwater ¡ Wanneer de afvoerslang wordt verwijderd, kan er restwater uit lopen. ¡ Vang het water op of verwijder het uit de onderbak met een zuigspuit.

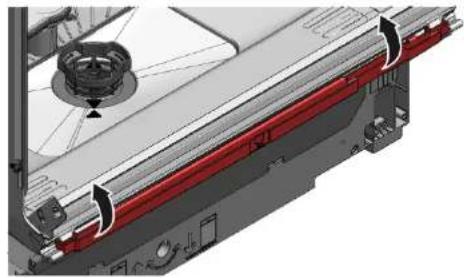

3. 1. Steek de schroevendraaier onder de metalen klem (1).

2. Haal de metalen clip voorzichtig los (2).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.193van9894. Haal de overloopleiding eraf.

4.16.2 Overloopleiding monteren

Waterschade als gevolg van verkeerde montage van de overloopleiding! Steek de overloopleiding onderaan in de geleider van de onderbak. Klik de overloopleiding bovenaan goed op zijn plaats vast.

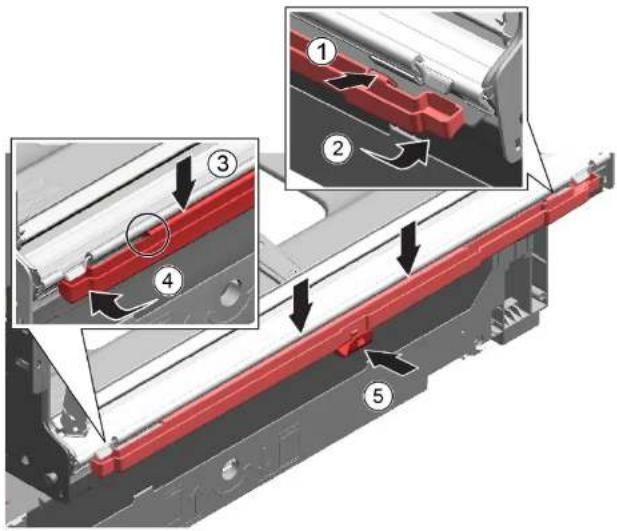

1. 1. Plaats overloopleiding (1).

2. Schuif overloopleiding in de afdichting (2).

3. Druk overloopleiding in de afdichtingsgeleiding (3).

4. Klem de metalen clip aan de linker- en rechterkant vast.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.195van9894.17 Binnendeur vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

4.17.1 Binnendeur verwijderen

1. Verwijder schroeven (1).

2. Verwijder binnendeur naar boven toe (2).

4.17.2 Binnendeur monteren

1. Klap de deurafdichting naar voren.

Zijstukken wijzen omhoog.

5. Beweeg deurscharnier omhoog.

6. Zet deurscharnier vast met schroeven.

7. Plaats binnendeur aan het deurscharnier.

8. Zet binnendeur vast met schroeven.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.196van9894.18 Deurscharnier vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Zijpaneel is verwijderd.→183 Buitendeur is verwijderd. Binnendeur is verwijderd. Bedieningspaneel is verwijderd.→188 Deurveren zijn bevestigd.→189 Plint is verwijderd.→191 Sokkelplaat is verwijderd.→192 Overloopkanaal is verwijderd.→193

4.18.1 Deurscharnier verwijderen

1. 1. Maak de vergrendelingshaak los met een schroevendraaier (1).

2. Trek het deurscharnier naar voren (2).

2. Haal de aardaansluiting aan het deurscharnier los.

4.18.2 Deurscharnier monteren

GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.

Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.197van9891. 1. Plaats het scharnier op het apparaat (1).

2. Schuif het scharnier omlaag (2) totdat het vastklikt aan het apparaat.

Een ontbrekende aardverbinding kan leiden tot netspanning op de deur. Breng een aardverbinding tot stand. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.198van9894.19 (Onderste) deurafdichting vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur is verwijderd. Sokkelplaat is verwijderd.→192 Plint is verwijderd (optioneel).→191 Deurveren zijn verwijderd. Bedieningspaneel is verwijderd. Kabelboomhouder rechtsonderaan is verwijderd.

4.19.1 De deurafdichting verwijderen

1. Verwijder de twee bevestigingsklemmen aan de onderste deurafdichting (1, 2).

2. Haal het overloopkanaal los.

1. Bevestig de afdichtingskappen links en rechts aan de afdichtingsrail met de

3. Zet de deurafdichting vast met twee bevestigingsklemmen.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.200van9894.20 (Bovenste) deurafdichting vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald.

4.20.1 Deurafdichting verwijderen

Verwijder de onderste deurafdichting uit het binnenframe.

4.20.2 Deurafdichting monteren

De deurafdichting moet vóór montage op juiste lengte worden gesneden. Dat is 1750 mm voor apparaten van 81 cm in hoogte en 1850 mm voor apparaten van 86 cm in hoogte.

1. Maak een passende deurafdichting gereed.

2. Zorg voor een correcte montagepositie van het afdichtingsprofiel.

3. De witte stip moet gelijk staan met de afdichtingsstrook.

De afdichting mag niet golvend of uitgerekt in de hoeken zijn. De af- dichting wordt diagonaal aan de uiteinden afgesneden en lopen van voren taps toe naar de bodem van het reservoir. Positioneer het uiteinde van de afdichting recht aan de voorkant onder de binnen- deur. De afdichting moet zo dicht mogelijk tegen de zijkant van het reservoir aan liggen. Correct gemonteerde deurafdichting: Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.201van9894.21 EmotionLight vervangen Het EmotionLight bevindt zich bovenaan aan de buitenvoorkant van het spoelreservoir. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Het apparaat is vrij toegankelijk. Werkblad is verwijderd (optioneel). Het rechter zijpaneel is verwijderd (optioneel).→183

4.21.1 EmotionLight verwijderen

1. Haal de vergrendelingshaak aan de achterkant los (1).

2. Verwijder de houder naar boven toe (2).

3. Trek de stekker uit de connector (rechtsonder aan de voorkant van het apparaat).

4. Haal de elektrische aansluiting los van de stroommodule.

5. Verwijder EmotionLight uit het apparaat.

4.21.2 EmotionLight monteren

1. Steek de houder in het frame van het spoelreservoir (1).

LET OP! Verkeerde montage! Schade aan de kabel in de buurt van het deurscharnier.

Leg de kabel in buurt van het deurscharnier (tussen het plaat- scharnier en het spoelreservoir) zodanig dat hij niet door be- wegende delen kan worden beschadigd. Leg de kabel rechts onderaan. Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.203van989Afb.3: Platte kabel

4. Steek de stekker in het stopcontact.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.204van9894.22 TimeLight vervangen Vervang de TimeLight alleen maar als een compleet onderdeel. De TimeLight-module wordt aan de achterkant van de sokkelplaat be- vestigd. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Teenpaneel is verwijderd.→191 Sokkelplaat is verwijderd en omgedraaid.→192

4.22.1 TimeLight verwijderen

1. Buig de vergrendelingselementen (1) iets naar buiten.

2. Trek de TimeLight-module omhoog uit de geleiding (2).

3. Verbind de elektrische aansluiting.

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.205van9894.23 Zijverlichting vervangen Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Apparaat wordt van de watervoorziening afgehaald. Buitendeur wordt gedemonteerd. Bedieningspaneel is verwijderd.

4.23.1 Zijverlichting verwijderen

1. 1. Haal de vergrendeling los (1).

2. Haal de elektrische aansluiting los van de bedieningsmodule (2).

2. 1. Haal de vergrendelingshaak aan de achterkant los (1).

2. Verwijder LED module (2).

Reparatie 2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz.206van9893. 1. Haal de vergrendelingshaak los (1).

2. Licht de printplaat met houder omhoog en verwijder hem uit het frame van de

bedieningsmodule (2).

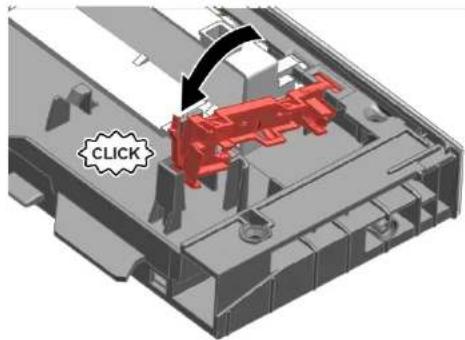

4.23.2 Zijverlichting monteren

1. Steek de printplaat met houder op het frame van de bedieningsmodule.

2. Laat hem met een klikgeluid vergrendelen.

3. Monteer de LED module en laat het met een klikgeluid vergrendelen.

4.11.2 Installing outer door

3. Open the door (6).

7. Place inner door on door hinge.

4.18.2 Installing door hinge
