GEBRUIKSAANWIJZING GRP 160 Güde

Vertaling van de originele gebruiksaanwijzing Trilplaat

EU-conformiteitverklaring

Vertaling van de originele gebruiksaanwijzing

Schoonmaken / Onderhoud

Vóór de eerste ingebruikname dient de motor beslist met motorolie gevuld worden. Contro

leer voor iedere inbedrijfstelling de oliestand. Vul eventueel de motorolie bij.

Om redenen van een kwaliteitscontrole wordt ieder apparaat aan een test onderworpen en met motorolie gevuld. Voor het transport wordt de olie weer verwijderd, maar er kunnen toch nog resten van motorolie aan de peilstok achterblijven. Oliestand in elk geval nauwgezet controleren en zo nodig motorolie aanvullen.

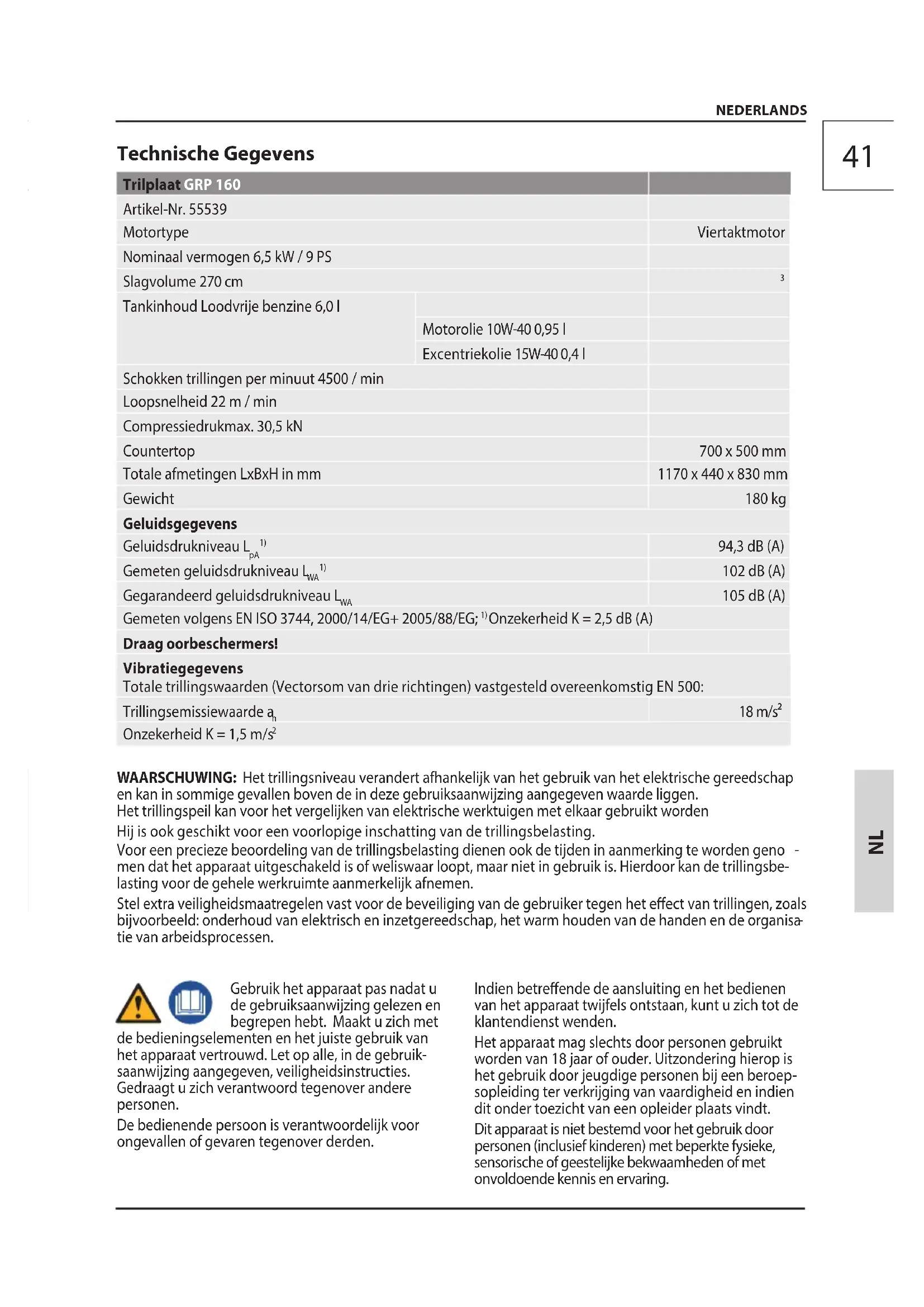

102 dB (A) Gegarandeerd geluidsdrukniveau L

Onzekerheid K = 2,5 dB (A) Draag oorbeschermers! Vibratiegegevens Totale trillingswaarden (Vectorsom van drie richtingen) vastgesteld overeenkomstig EN 500: Trillingsemissiewaarde a

WAARSCHUWING: Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. Het trillingspeil kan voor het vergelijken van elektrische werktuigen met elkaar gebruikt worden Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Voor een precieze beoordeling van de trillingsbelastingdienen ook de tijden in aanmerking te wordengeno

men dat het apparaat uitgeschakeld is ofweliswaar loopt, maar niet in gebruik is. Hierdoorkan de trillingsbe- lasting voor de gehele werkruimteaanmerkelijk afnemen. Stel extra veiligheidsmaatregelen vast voor debeveiliging van de gebruiker tegen het eect vantrillingen, zoals bijvoorbeeld: onderhoud van elektrischen inzetgereedschap, het warm houden vande handen en de organisa

tie van arbeidsprocessen. Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruik- saanwijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroep

sopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Dit apparaat is niet bestemd voor het gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke bekwaamheden of met onvoldoende kennis en ervaring.42 NEDERLANDS

Op kinderen moet gelet worden dat zij niet met het apparaat spelen. Voorgeschreven Gebruik Van Het Systeem De trilplaat is uitsluitend bedoeld voor het verdichten van kleinere tot middelgrote oppervlakken, kleine fundamenten, terrassen, voetpaden en inritten met de volgende materialen: Zand, Grind, Steengruis, Split, Asfalt, Licht bindend gemengd materiaal Met rubberen mat: Straatstenen, Bakstenen De machine mag alleen gebruikt worden op bouwplaatsen, waar de gebruiksomstandigheden van de bouwplaats het gepaste gebruik van de machine toelaten. Plaats het apparaat altijd op een vaste en vlakke ondergrond! Let erop, dat het apparaat tijdens het gebruik niet kantelt, wegglijdt of valt. Houd altijd voldoende afstand tot bouwputranden en bermen. Het apparaat mag niet op een helling gebruikt worden. Gebruik het apparaat niet in een explosiegevaar

lijke omgeving waarin zich brandbare vloeistoen, gassen of stoen bevinden. Het apparaat mag niet in diepe sleuven (> 1,5 m), tunnels en holen gebruikt worden. Het te bewerken gedeelte moet vrij zijn van elek

trische kabels, gas- en waterleidingen, die door de trilling beschadigd kunnen raken. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden. De machine mag alleen in een technisch deugdelijke toestand worden gebruikt met inachtneming van alle veiligheidsaanwijzingen. Het gebruik van de machine vindt plaats na beoor

deling en op eigen verantwoordelijkheid van de bediener. Restrisico’s Ook bij een juist gebruik en opvolging van alle veilig- heidsbepalingen kunnen nog restrisico’s bestaan. Brandgevaar! Gebruik het apparaat nooit in de buurt van licht ontvlambare materialen. Brandstof is licht ontvlambaar: Bewaar brandstof slechts in daarvoor goedgekeurd jerrycans. Machine uitsluitend buiten tanken en niet in de buurt van open vuur, resp. brandende sigaretten. Motortank enkel met uitgeschakelde motor vullen. Tank vóór het starten van de machine. Bij draaiende en/of warme motor mag niet getankt of de tankdop geopend worden. Laat het apparaat na gebruik ten minste 10 minuten lang afkoelen voordat brandstof wordt bijgevuld. Let op dat er geen brandstof gemorst wordt, Indien brandstof overgelopen is, mag de motor niet ge

start worden Verwijder het apparaat van de vervuil- de plaats en vermijd willekeurige ontsteekpogingen tot de brandstofdampen zijn verdampt.. Alle deksels weer vast op de brandstoftanks en brandstofbakken plaatsen. Brandstoftank uitsluitend buiten leegmaken. Risico van vergiftiging! Uitlaatgassen, brandstoen en smeerstoen zijn giftig. Het inademen van uitlaatgassen kan dodelijk zijn! De machine niet in een afgesloten ruimte gebruiken omdat zich daar de gevaarlijke koolmonoxidegas

sen kunnen ophopen. Explosiegevaar!! Benzine en benzinedampen zijn licht ontvlambaar, resp. explosief. Gebruik het apparaat niet in een explosiegevaar

lijke omgeving waarin zich brandbare vloeistoen, gassen of stoen bevinden. Motortank enkel met uitgeschakelde motor vullen. Bewaar geen brandstof in de omgeving van de machine. Bewaar de machine nooit met benzine in de tank binnen een gebouw waar mogelijk benzinedampen met open vuur of vonken in aanraking kunnen komen. Gehoorbeschadigingen Langer verblijf in de directe omgeving van het draaiende apparaat kan tot gehoorbeschadigingen leiden. Draag oorbeschermers! Knelgevaar Handen en voeten op afstand houden van be

wegende delen. Veiligheidsschoenen met stalen neuzen dragen!43 NEDERLANDS

Gezondheidsschaden, die het resultaat zijn van hand- en armtrillingen, indien het apparaat langere tijd in gebruik is of indien niet volgens de voorschriften wordt gewerkt en onder- houden. Vibratiedempingssystemen zijn geen gegarandeerde bescherming tegen zogenoemde „dode of witte vin

gers“ of het carpale tunnel syndroom. Daarom moet bij een regelmatig langdurig gebruik de toestand van vingers en handwortels nauwlettend gecontroleerd worden. Indien symptomen van de bovengenoemde ziekten optreden, onmiddellijk een arts bezoeken. Om het risico van „dode of witte vingers“ te verlagen, moet u uw vingers tijdens de werkzaamheden warm houden en regelmatig een pauze inlassen. Verbrandingsgevaar! Enkele machineonderdelen worden tijdens het gebruik zeer warm. Deze onderdelen, bijv. motor en geluidsdemper, niet aanraken. Het aanraken van hete machineonderdelen kan tot verbran

dingen leiden. Neem de waarschuwingen op het apparaat in acht. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4. Soort verwondingen Veiligheidsadviezen Waarschuwing Lees alle veiligheidsinstructies en aanwijzingen. Het niet opvolgen van veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of zware letsels veroorzaken. Bewaar voor de toekomst alle veiligheidsinstructies en aanwijzingen. Houd kinderen en overige personen tijdens het gebruik van elektrische werktuigen op afstand. De minimale veiligheidsafstand bedraagt 5 m. Let erop dat andere personen zich op een veilige af

stand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Het dragen van persoonlijke beschermende uitrustin

gen, zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbeschermer, af- hankelijk van het type en het gebruik van het elektrische werktuig, vermindert het risico van letsels Controleer zorgvuldig de plaats waar de machine wordt gebruikt en verwijder alle voorwerpen die gegrepen en weggeslingerd kunnen worden. Gebrekkige verlichting/lichtomstandigheden bete

kenen een verhoogd veiligheidsrisico. Zorg bij het werken met de machine voor voldoende verlichting, resp. voor goede lichtomstandigheden. Voor aanvang van het werk moet de exploitant zich vertrouwd maken met de werkomgeving. Tot de wer

komgeving behoren bijv. obstakels in de werk- en ver- keersomgeving, het draagvermogen van de bodem en het noodzakelijke afzetten van de bouwplaats. Voor een veilig bedrijf dient de gebruiker vertrouwd te zijn met de functies en posities van de bediening

selementen en de indicatiemiddelen of tellers. Neem de pagina‘s met afbeeldingen in acht in het voorste gedeelte van deze handleiding. Gebruik de machine enkel in perfecte staat. Voer voor elk gebruik een visuele controle uit. Controleer in het bijzonder de veiligheidsinrichtingen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting. Vervang eventueel beschadigde onderdelen vóór verder gebruik. Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonte- ren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen aan te brengen. Aan motor- en apparaatinstellingen mogen geen wijzigingen doorgevoerd worden. Gebruik bij de werkzaamheden met dit apparaat geen accessoires, behalve degene die door ons bedrijf wor- den aanbevolen. Anders kunnen de be

diener of de in de omgeving aanwezige omstanders ernstig letsel oplopen of kan het apparaat worden beschadigd. Mineralenolieproducten niet met de huid, ogen en kleding in aanraking brengen. Transport en opslag Tijdens transport dient het apparaat tegen weg- glijden en kantelen te worden geborgd. Let er bij het transport op dat geen brandstof of olie kan uitlopen. Bij het transporteren van de machine enkel de trans

portinrichtingen gebruiken. Het draagvermogen moet geschikt zijn voor het gewicht van het apparaat. Het is niet toegestaan, om zich te bevinden of te werken onder hangende lasten. Machine niet direct na het uitschakelen in gesloten ruimten opslaan maat eerst buiten laten afkoelen. Bewaar het apparaat in een droge ruimte.Bij lang

durige opslag de machine slechts met lege tank bewaren.44 NEDERLANDS

Knelgevaar Bij het transporteren van de machine enkel de transportinrichtingen gebruiken. Beschadigde en/of verwijderde elek- trische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren Oude olie milieuvriendelijk afvoeren. Let er op dat er geen mineralenoliepro- ducten in de grond terecht komen. CE Symbool Gegarandeerd geluidsdrukniveau L

Loodvrije benzine Onderhoud Vóór alle werkzaamheden aan het apparaat de motor uitschakelen en de bougiestekker uitnemen. Wacht tot het apparaat afgekoeld is. De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaat

lichaam spuiten! Kunststoen niet met oplosmiddelen, ontvlambare of giftige vloeistoen schoonmaken. Voor het schoon

maken een vochtig doekje gebruiken. Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali- ceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. Voer voor elk gebruik een visuele controle uit. Controleer in het bijzonder de veiligheidsinrichtin

gen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com. Garantie De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en be- gint met de datum van aankoop van het apparaat. Symbolen Opgelet! Waarschuwing voor hete oppervlakken! Verbrandingsgevaar! Waarschuwing voor gevaarlijke elektri- sche spanning Waarschuwing voor brandgevaarlijke stoen Let op dat er zich geen personen in de gevarenomgeving ophouden. De minimale veiligheidsafstand bedraagt 5 m. Voor verlaging van een letselrisico de gebruiksaanwijzing lezen. Draag oorbeschermers! Veiligheidsbril dragen! Draag veiligheidshandschoenen! Veiligheidsschoenen met stalen neuzen dragen! Langzaam Snel Vóór alle werkzaamheden aan het apparaat de motor uitschakelen. Roken en open vuur verboden. Waarschuwing voor struikelgevaar Waarschuwing voor weggeslingerde onderdelen Risico van vergiftiging! Gebruik het apparaat enkel in de open lucht en nooit in gesloten of slecht geven- tileerde ruimten.45

De garantie heeft uitsluitend betrekking op onvol- komenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolko- menheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van ge

bruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Belangrijke informatie voor klanten Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regel

gevingen eectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productie- jaar nodig. Deze gegevens vindt u op het typeplaatje. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Inspectie- en onderhoudsschema Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwaliceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. Regelmatige onderhoudsperiode Vóór iedere inbedrijfne- ming Na 1 maand of 20 bedrijf- suren Na 3 maan- den of 50 bedrijfsuren Na 6 maan- den of 100 bedrijfsuren Na 200 be- drijfsuren Motorolie Controleren

Tip: Om een betrouwbare gebruiksgereedheid van de apparaat te waarborgen adviseren wij principieel een additief in de brandstof te gebruiken en bij een langere stilstand 2 tot 3x per jaar proefdraaien van de generator uit te voeren. Oplossen van problemen Probleem Oorzaak Oplossing NEDERLANDS46

NEDERLANDS De motor start niet. Brandstofkraan gesloten Overtuigt u zich dat de brandstofkraan en de aan/uit-schakelaar op „ON“ (AAN) staan. Onvoldoende brandstof Brandstof bijvullen Te zwak trekken aan het startkoord Trek krachtiger aan het startkoord. Slechte brandstof, opslag zonder leeg

maken van de benzinetank, onjuiste benzinesoort Brandstoftank en carburateur leegma- ken, verse benzine bijvullen Bougie is vervuild (koolresten op de elektroden), afstand van elektroden is te groot Bougie schoonmaken, type van de bou

gie controleren, eventueel bougie verni- euwen, afstand 0,6-0,8 mm instellen De bougie is nat van benzine (verzopen motor). Bougie afdrogen en opnieuw plaatsen Te weinig olie in de motor Olie bijvullen Het apparaat staat niet waterpas. Een te lage oliestand wordt aangegeven. Apparaat waterpas stellen Choke niet bediend Choke bedienen De motor loopt onru

stig. Ontstekingsinstallatie niet in orde Overtuigt u zich dat de bougie juist is aangebracht. Overtuigt u zich dat de bougiekabel zich op de bougie bevindt. Reinig de bougie en controleer de juiste afstand van de elektroden. Onjuiste brandstof Overtuigt u zich dat de juiste brandstof werd gebruikt.47 CESKY

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau
