GEBRUIKSAANWIJZING HW150BP14986E HAIER

2 | verwijderen waarmee het scharnier aan de kast is bevestigd

3 | Trek het deurglas naar boven en verwijder het

DEURGLAS | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

2 | Verwijder het deksel nadat u de schroef hebt verwijderd

3 Verwijder de schroeven van het plastic scharnier

4 Trek het deurglas naar boven en verwijder het

Scharnier

INSTRUCTIES

SCHARNIER | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

4 | Verwijder alle schroeven van het deurglas

2 | Gebruik de 25-pijpsleutel om de schroeven te verwijderen waarmee het scharnier aan de kast is bevestigd

5 Scheid het frame van het tegenframe

3 Trek het deurglas naar boven en verwijder het

6 | Vervang het scharnier en zorg ervoor dat u de bussen niet verliest

SCHARNIER | TYPE 2 WERKTUIGEN - 25 TORX-SLEUTEL, FLEXIBELE 7-PIJPSLEUTEL

4 | Trek het deurglas naar boven en verwijder het

7 Zodra de riem is verwijderd, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

2 | Verwijder het deksel nadat u de schroef hebt verwijderd

5 | Verwijder de pen

8 Verwijder de externe schroeven van het scharnier

3 | Verwijder de schroeven van het plastic scharnier

6 | Verwijder de deurclip

9 | Verwijder de schroeven in de kast met de 7-pijpsleutel. Verwijder de scharnieren

Deurslot

INSTRUCTIES

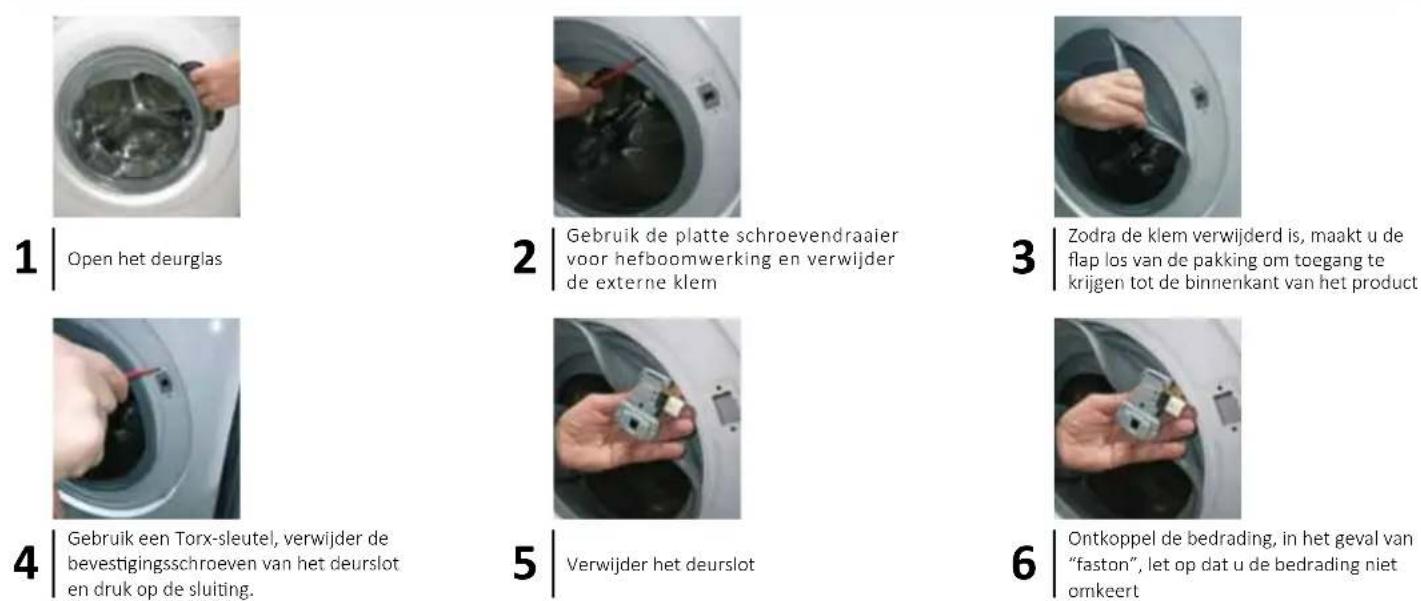

DEURSLOT | TYPE 1 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

DEURSLOT | TYPE 2 WERKTUIGEN - SCHROEVENDRAAIER MET KRUISKOP, TANG, VLAKKE SCHROEVENDRAAIER

2 | Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

3 | Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

4 | Gebruik een Torx-sleutel om de borgschroeven van het deurslot te verwijderen

5 | Demonteer het werkblad en de bekleding

7 Verwijder het deurslot

8 Verwijder de waterbescherming

9 Vervang het deurslot en let op de mechanische koppeling van de noodopening en elektrische aansluitingen

Pakking deur

INSTRUCTIES

PAKKING DEUR WERKTUIGEN - TORX MOERSLEUTEL, TANG, VLAKKE SCHROEVENDRAAIER, TWEE 7-PIJPSLEUTELS

Gebruik de platte schroevendraaier voor hefboomwerking en verwijder de externe klem

Zodra de klem verwijderd is, maakt u de flap los van de pakking om toegang te krijgen tot de binnenkant van het product

Verwijder de klem op de buis met behulp van een vlakke schroevendraaier

Verwijder de pakking

Plaats de nieuwe pakking en let daarbij op de inkepingen voor de plaatsing.

Plaats de bedradingsklem aan de buiszijde

Draai de klem vlak op de buis vast met behulp van het gereedschap

Monteer de pakking op de kast. Bevestig de externe klem en draai deze vast (indien nodig met een tang)

Wasmiddellade

INSTRUCTIES

WASMIDDELLADE

Trek het stevig uit met twee handen

Maak het masker los van de wasmiddellade en zorg ervoor dat de haken niet breken

O k i e n k o

INSTRUKCJE

OKIENKO | TYP 1 NARZĘDZIA - KLUCZ TORX 25
