GEBRUIKSAANWIJZING ZKH7513X ZANKER

Het doet ons genoegen dat u voor onze apparatuur hebt gekozen. Wij wensen u veel plezier met uw nieuwe apparaat en wij hopen dat u bij de volgende aan- koop van huishoudelijke apparatuur ons merk opnieuw in aanmerking zult nemen. Lees deze gebruiksaanwijzing grondig door en bewaar hem bij het apparaat zodat hij ook in de toekomst kan worden geraadpleegd. Geef de gebruiksaanwijzing door aan een eventuele vol- gende eigenaar van het apparaat.Electrolux

Veiligheidsvoorschriften Stap-voor-stap-handleiding Aanwijzingen en Tips Handleiding voor de gebruiksaanwijzing Inhoud Dit apparaat voldoet aan de volgende EG-richtlijnen: - 2006/95(Laagspanningsrichtlijn); - 89/336 (EMC Richtlijn); - 93/68 (Algemene Richtlijn); en daaropvolgende wijzigingen.

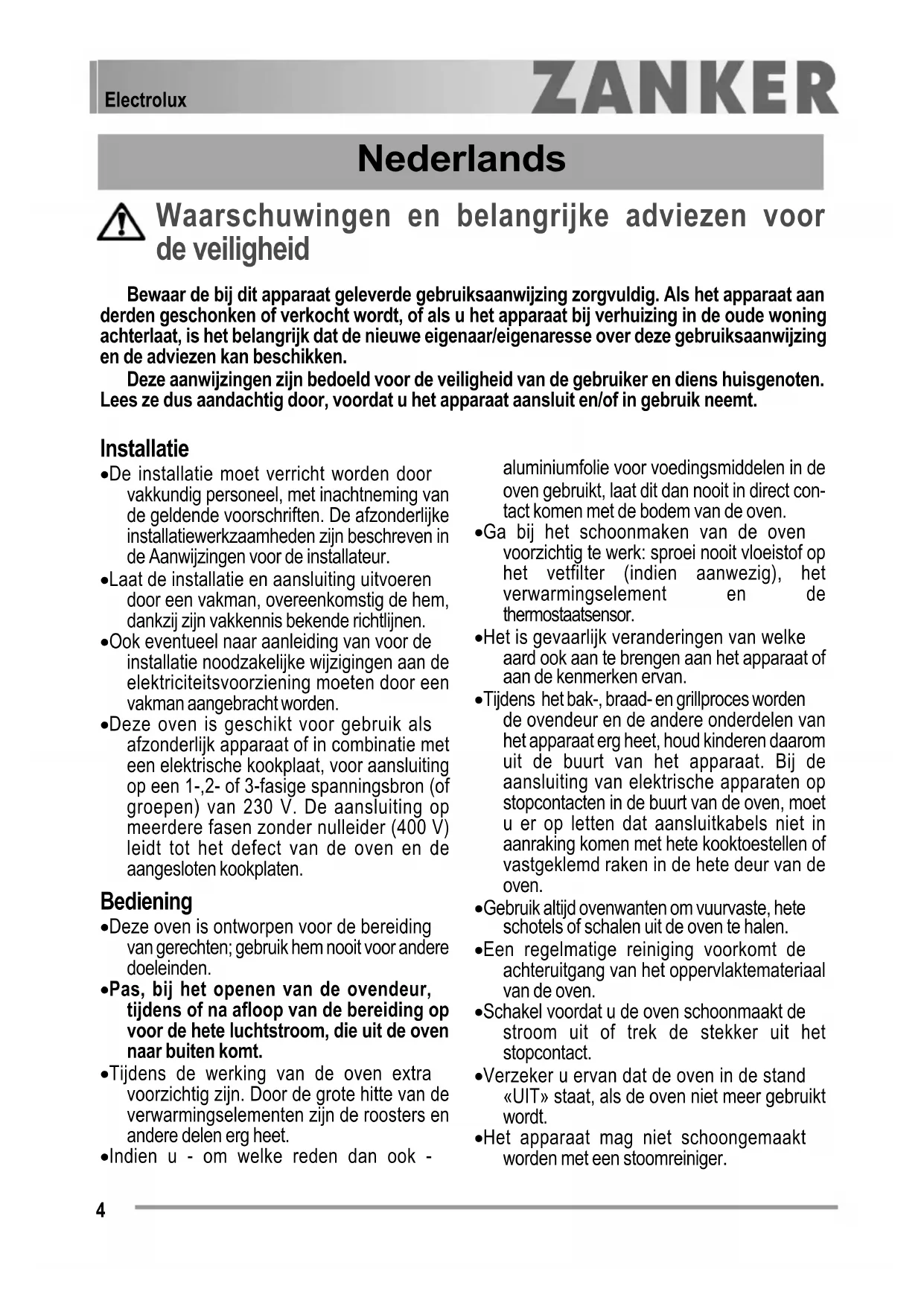

Waarschuwingen en belangrijke adviezen voor de veiligheid Bewaar de bij dit apparaat geleverde gebruiksaanwijzing zorgvuldig. Als het apparaat aan derden geschonken of verkocht wordt, of als u het apparaat bij verhuizing in de oude woning achterlaat, is het belangrijk dat de nieuwe eigenaar/eigenaresse over deze gebruiksaanwijzing en de adviezen kan beschikken. Deze aanwijzingen zijn bedoeld voor de veiligheid van de gebruiker en diens huisgenoten. Lees ze dus aandachtig door, voordat u het apparaat aansluit en/of in gebruik neemt. Installatie

• De installatie moet verricht worden door vakkundig personeel, met inachtneming van de geldende voorschriften. De afzonderlijke installatiewerkzaamheden zijn beschreven in de Aanwijzingen voor de installateur.

• Laat de installatie en aansluiting uitvoeren door een vakman, overeenkomstig de hem, dankzij zijn vakkennis bekende richtlijnen.

• Ook eventueel naar aanleiding van voor de installatie noodzakelijke wijzigingen aan de elektriciteitsvoorziening moeten door een vakman aangebracht worden.

• Deze oven is geschikt voor gebruik als afzonderlijk apparaat of in combinatie met een elektrische kookplaat, voor aansluiting op een 1-,2- of 3-fasige spanningsbron (of groepen) van 230 V. De aansluiting op meerdere fasen zonder nulleider (400 V) leidt tot het defect van de oven en de aangesloten kookplaten. Bediening

• Deze oven is ontworpen voor de bereiding van gerechten; gebruik hem nooit voor andere doeleinden.

• Pas, bij het openen van de ovendeur, tijdens of na afloop van de bereiding op voor de hete luchtstroom, die uit de oven naar buiten komt.

• Tijdens de werking van de oven extra voorzichtig zijn. Door de grote hitte van de verwarmingselementen zijn de roosters en andere delen erg heet.

• Indien u - om welke reden dan ook - aluminiumfolie voor voedingsmiddelen in de oven gebruikt, laat dit dan nooit in direct con- tact komen met de bodem van de oven.

• Ga bij het schoonmaken van de oven voorzichtig te werk: sproei nooit vloeistof op het vetfilter (indien aanwezig), het verwarmingselement en de thermostaatsensor.

• Het is gevaarlijk veranderingen van welke aard ook aan te brengen aan het apparaat of aan de kenmerken ervan.

• Tijdens het bak-, braad- en grillproces worden de ovendeur en de andere onderdelen van het apparaat erg heet, houd kinderen daarom uit de buurt van het apparaat. Bij de aansluiting van elektrische apparaten op stopcontacten in de buurt van de oven, moet u er op letten dat aansluitkabels niet in aanraking komen met hete kooktoestellen of vastgeklemd raken in de hete deur van de oven.

• Gebruik altijd ovenwanten om vuurvaste, hete schotels of schalen uit de oven te halen.

• Een regelmatige reiniging voorkomt de achteruitgang van het oppervlaktemateriaal van de oven.

• Schakel voordat u de oven schoonmaakt de stroom uit of trek de stekker uit het stopcontact.

• Verzeker u ervan dat de oven in de stand «UIT» staat, als de oven niet meer gebruikt wordt.

• Het apparaat mag niet schoongemaakt worden met een stoomreiniger. NederlandsElectrolux

• Gebruik geen schuurmiddelen of scherpe metalen schrapers. U kunt daarmee krassen op de deur veroorzaken en dat kan leiden tot het barsten van het glas. Veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Het is gevaarlijk om het door kinderen te laten gebruiken of hen ermee te laten spelen.

• Houd kinderen uit de buurt, zolang de oven in werking is. Ook nadat u de oven heeft uitgeschakeld, blijft de deur nog lange tijd heet.

• Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructies hebben ontvangen over het gebruik van het apparaat. Klantenservice

• Laat controlewerkzaamheden of reparaties door de klantenservice van de fabrikant of door een door de fabrikant geautoriseerde klantenservice uitvoeren en gebruik altijd originele vervangingsonderdelen.

• Probeer nooit zelf storingen van of beschadigingen aan het apparaat te repareren. Reparaties door niet opgeleide personen kunnen schade of letsel veroorzaken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als normaal huishoudelijk afval mag worden behandeld. Het dient daarentegen ingeleverd te worden bij een inzamelingspunt voor de recycling van elektrische en elektronische apparatuur. Door uw bijdrage aan de juiste afvalverwerking van dit product helpt u het milieu en de gezondheid van uw medemensen te beschermen. Het milieu en de gezondheid worden door verkeerde afvalverwerking in gevaar gebracht. Voor nadere informatie over de recycling van dit product kunt u contact opnemen met uw gemeentehuis, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.Electrolux

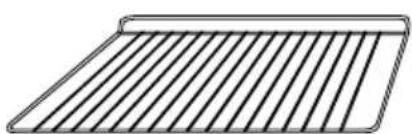

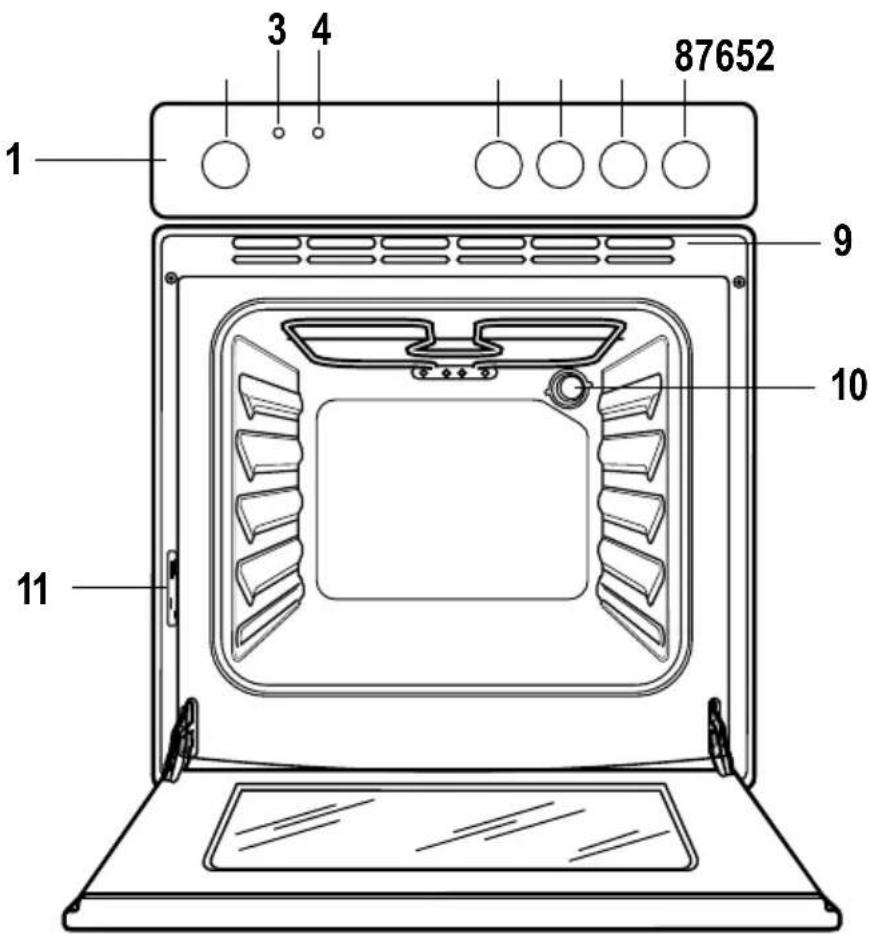

Beschrijving van het apparaat Plank Cake bakvorm Toebehoren

5. Bedieningsknop kookplaat / zone linksvoor

8. Bedieningsknop kookplaat / zone rechtsvoor

9. Ventilatieopening voor de koelventilator

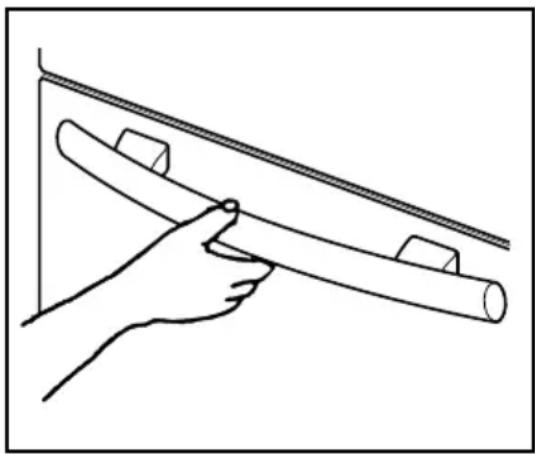

Voordat u de oven voor het eerst in gebruik neemt Om de ovendeur te openen, altijd de handgreep in het midden vasthouden. Verwijder al het verpakkingsmateriaal, zowel van de buitenkant als de binnenkant van de oven, voordat u de oven in gebruik neemt. Gedurende deze tijd kan er een onaangenaam luchtje ontstaan. Dit is volkomen normaal. Het wordt veroorzaakt door fabricageresten. Zorg ervoor dat de ruimte goed geventileerd is. a) zet de thermostaatknop op MAX; b) laat de oven (leeg) 45 minuten lang werken; c) zet een raam open voor frisse lucht. Tijdens de eerste paar minuten zal er rook met een onaangename geur onstaan, dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten op het materiaal, erop gekomen tijdens de produktie. Voordat u de oven gaat gebruiken reinig dan eerst de legrekken en afdruipschaal grondig met een afwasmiddel. )Electrolux

De oven gebruiken De oven is voorzien van een exclusief systeem dat zorgt voor natuurlijke luchtcirculatie en de constante hercirculatie van stoom. Dit systeem maakt het mogelijk om in een stoomomgeving voedsel te bereiden en dit houdt de gerechten zacht van binnen en knapperig van buiten. Bovendien worden de bereidingstijd en het energieverbruik tot een minimum beperkt. Tijdens de bereiding kan er stoom ontstaan die kan ontsnappen als u de ovendeur opent. Dit is volkomen normaal. Echter, doe altijd een stap van de oven vandaan als u de ovendeur opent, zodat de stoom of hitte in de oven kan ontsnappen. Let op! - Leg geen voorwerpen op de bodem van de oven en dek tijdens de bereiding geen enkel deel van de oven af met aluminiumfolie, dit kan oververhitting veroorzaken, wat de bakresultaten beïnvloedt en het email van de oven kan beschadigen. Zet pannen, hittebestendige pannen en aluminium bladen altijd op het rek dat in de geleiders is geschoven. Wanneer voedsel verwarmd wordt, ontstaat er stoom, net als in een ketel. Als de stoom in aanraking komt met de glazen deur van de oven, condenseert hij en ontstaan er waterdruppels. Om de condensvorming te beperken, de lege oven altijd 10 minuten voorverwarmen. Wij adviseren u, de waterdruppels na elke bereiding af te vegen. Tijdens de bereiding de ovendeur altijd gesloten houden. Doe een stap naar achteren bij het openen van de ovendeur, die kiept. Laat hem niet open vallen - ondersteun de deur met de deur- handgreep totdat hij helemaal open is.

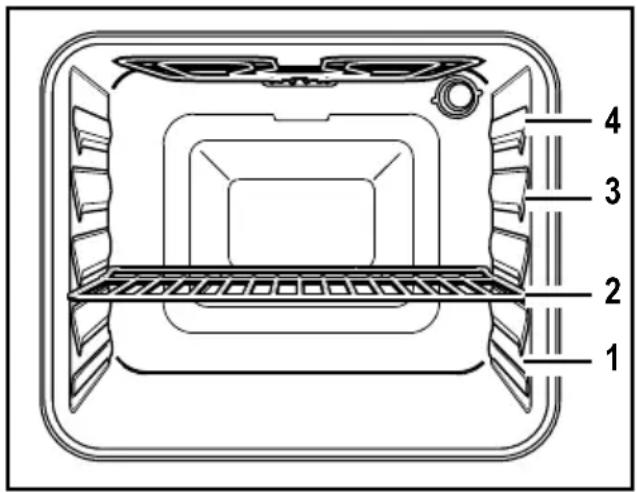

De oven heeft vier niveaus voor ovenrekken, er zijn twee rekken meegeleverd. De rekposities worden vanaf de bodem van de oven geteld, zoals getoond in de afbeelding. Het is belangrijk dat deze rekken correct geplaatst zijn, zoals afgebeeld in het diagram. Zet nooit kookgerei direct op de bodem van de oven.Electrolux

Praktische tips Alle bereidingen doet u met gesloten ovendeur. Deze oven is voorzien van een exclusief bereidingssysteem dat een natuurlijke luchtcirculatie genereert met voortdurend hergebruik van de bereidingsstoom. Dit maakt het mogelijk om etenswaren te bereiden in een omgeving met een constante vochtigheidsgraad, terwijl de levensmiddelen van binnen zacht en van buiten krokant blijven. Bovendien worden de bereidingstijden en het energieverbruik tot een minimum beperkt. Gedurende de bereiding kan er stoom ontstaan, die bij het openen van de deur naar buiten komt. Dit verschijnsel is helemaal natuurlijk. Op het moment van het openen van de ovendeur, gedurende de bereidingsfase of aan het einde hiervan, oppassen met de hete lucht die uit de oven komt. Onder- en bovenelement De warmte komt van de bodem en van het plafond van de oven. Normaal gebruik u de middelste geleiderichels. Vergt het gerecht meer warmte van boven dan van onder, plaats het draagrooster of blik dan in hogere geleiderichels. Evenzo in omgekeerde zin. Daarbij kan de oven- funktieschakelaar op alleen boven of alleen onder gedraaid worden. Raadgevingen voor het bakken en braden Gebak vergt doorgaans een matige tempe-ratuur (150-200°C); zodoende moet de oven cirka 10 minuten voorverwarmd worden. Open tijdens het bakken de ovendeur niet voordat 3/4 van de baktijd verstreken is. Gebak wat gegarneerd wordt eerst 2/ 3 van de baktijd laten bakken en dan garneren en afbakken. De resterende baktijd hangt sterk af van de soort en hoeveelheid garnituur. Roerdeeg moet moeilijk van de lepel gaan; de baktijd wordt anders onnodig lang door teveel vocht. Raadgevingen voor het bakken en braden Vlees dat gebraden wordt moet niet minder dan 1 kg wegen; kleinere stukken kunnen uitdrogen. Donker vlees dat van buiten gaar maar van binnen rose of rood moet blijven vergt een hoge temperatuur (200- 220°C). Licht vlees, gevogelte en vis, vergt daarentegen een lage temperatuur (150-175°C). Sausen alleen bij een korte braadtijd direkt toevoegen, in andere gevallen in het laatste half uur. Of het vlees gaar is probeert u met een lepel: laat het zich niet indrukken, dan is het gaar. Rosbief en biefstuk, dat van binnen rose moet blijven, snel bij hoge temperatuur braden. Bij braden zonder schaal, direkt op het rooster, een lekschaal in de onderste richels plaatsen. Attentie! Plaats geen voorwerpen op de bodem van de oven en bedek deze tijdens het gebruik niet met aluminiumfolie. Hierdoor kan oververhitting ontstaan die van invloed is op het bakresultaat en het email van de oven beïnvloedt. Plaats pannen, hittebestendige schalen en aluminiumfolie alleen op het rooster dat in de daartoe bestemde gleuven is geschoven. Attentie! Wees voorzichtig met het inbrengen en uitnemen van het rooster en de druiplade in/uit de oven om de geëmailleerde oppervlakken van het binnenste van de oven niet te beschadigen. Kooktijden De tijd welke nodig is voor het betreffende gerecht hangt af van de samenstelling, de massa en de hoeveelheid water dat zich in dat gerecht bevindt. Raadpleeg de in dit boekje afgedrukte tabel indien u voor de eerste keer een gerecht in uw nieuwe oven gaat bereiden. Bedenk daarbij dat de tabel niet meer dan een richtlijn is.Electrolux

Bak- en braadtabellen Boven- en onderwarmte Tijden zijn exclusief voorverwarmen. De lege oven altijd 10 minuten voorverwarmen. SOORT GERECHT Boven- en onderwarmte temp °C

OPMERKINGEN Bereidingstijd in minuten GEBAK Schuimtaart 2 170 45-60 In cakevorm Zandtaartdeeg 2 170 20-30 In cakevorm Kwarktaart 1 175 60-80 In cakevorm Appelcake (appeltaart) 1 170 90-120 In cakevorm Strudel 2 180 60-80 Op bakplaat Jamtaart 2 190 40-45 In cakevorm Fruitcake 2 170 60-70 In cakevorm Biscuitgebak 1 170 30-40 In cakevorm Kerstcake 1 150 120-150 In cakevorm Pruimentaart 1 175 50-60 In broodvorm Kleine cake 3 170 20-35 Op bakplaat Koekjes 2 160 20-30 Op bakplaat Schuimpjes 2 135 60-90 Op bakplaat Koffiebroodjes 2 200 12~20 Op bakplaat Soesjes 2 of 3 210 25-35 Op bakplaat

Voordat u de oven schoonmaakt, de oven uitschakelen en laten afkoelen. Het apparaat mag niet schoongemaakt worden met een stoomreiniger. Belangrijk: Voor elke reinigingshandeling de stekker van het apparaat absoluut uit het stopcontact halen. Voor een lange levensduur van het apparaat is het noodzakelijk de volgende reinigingswerkzaamheden regelmatig te verrichten: - Doe dit alleen bij een afgekoelde oven. - Maak de geëmailleerde delen schoon met zeepsop. - Gebruik geen schuurmiddelen. - Onderdelen van roestvrij staal en de glasplaat droogwrijven met een zachte doek. - Bij hardnekkige vlekken normaal verkrijgbare reinigingsmiddelen voor roestvrij staal of warme azijn gebruiken. Het email van de oven is uiterst duurzaam en in hoge mate resistent. De inwerking van hete fruitzuren (citroenen, pruimen of dergelijke) kunnen echter op de oppervlakken van email blijvende, matte en ruwe vlekken achterlaten. Dergelijke vlekken op het hoogglanzende oppervlak van het email hebben echter geen invloed op de functies van de oven. Reinig de oven grondig na elk gebruik. Zo kunt u verontreinigingen het makkelijkst verwijderen. Verder inbranden wordt daardoor voorkomen. Schoonmaakmiddelen Voordat u welke schoonmaakmiddelen dan ook voor uw oven gebruikt, moet u controleren of ze geschikt zijn en of hun gebruik wordt aanbevolen door de fabrikant. Schoonmaakmiddelen met bleekmiddel mogen NIET worden gebruikt omdat zij de toplaag van de oppervlakken dof kunnen maken. Ook het gebruik van ruwe schuurmiddelen moet worden vermeden. Reiniging en onderhoud Schoonmaken van de buitenkant Wrijf regelmatig over het bedieningspaneel, de ovendeur en de afdichting met een zachte doek die goed is uitgewrongen met warm water waaraan een beetje vloeibaar wasmiddel is toegevoegd. Om het beschadigen of verzwakken van de glazen ruiten te voorkomen, moet u het gebruik van de volgende middelen vermijden:

• Was- en bleekmiddelen

• Geïmpregneerde sponsjes die niet geschikt zijn voor pannen met anti-aanbaklaag

• Brillo/Ajax sponsjes of schuursponsjes van staalwol

• Vlekkenverwijderaars voor bad en gootsteen Maak het binnen- en buitenvenster van de deur schoon met een warm zeepsopje. Mocht het binnenvenster van de deur erg verontreinigd zijn, dan is het gebruik van een schoonmaakmiddel zoals Hob Brite aan te bevelen. Gebruik geen verfkrabbers om aangekoekt vuil te verwijderen. Maak de ovendeur NIET schoon terwijl de glasplaten warm zijn. Als deze voorzorgsmaatregel niet wordt nagekomen, dan kan de glasplaat verbrijzelen. Als de glasplaat van de deur gebarsten is of diepe krassen heeft, dan wordt het glas minder sterk en moet het worden vervangen om te voorkomen dat het verbrijzelt. Neem contact op met de Klantenservice, die u graag advies zal geven. Ovenruimte De emaille basis van de ovenruimte kunt u het best schoonmaken als de oven nog warm is. Veeg de oven na elk gebruik schoon met een zachte doek gedrenkt in warm water met een afwasmiddel. Af en toe is het echter nodig de oven grondiger schoon te maken, gebruik daarvoor een in de handel verkrijgbare ovenreiniger.Electrolux

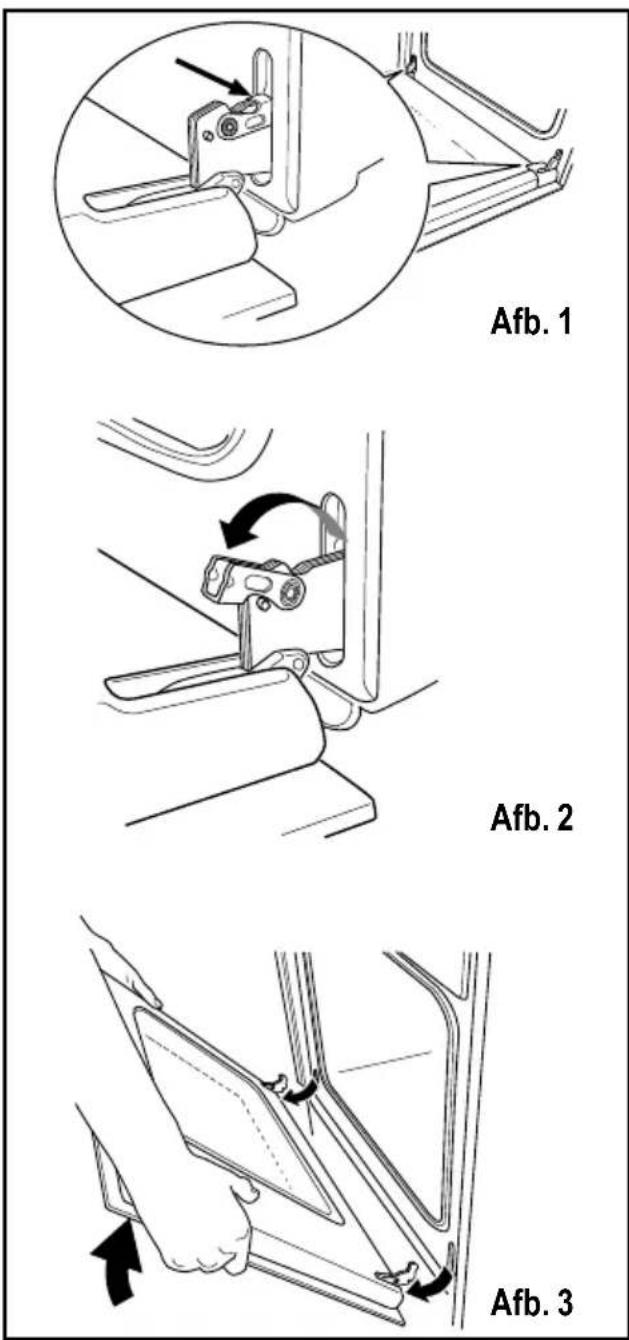

Afb. 1 Afb. 2 Afb. 3 Reiniging van de ovendeur De ovendeur bestaat uit twee ruiten. De ovendeur kan gedemonteerd worden om de binnenruiten makkelijker schoon te kunnen maken. Let op - De ovendeur moet gedemonteerd worden voordat u hem schoon kunt maken. De ovendeur zou onverhoeds dicht kunnen vallen als u probeert de binnenruiten te verwijderen terwijl de deur nog gemonteerd is. Om de deur te demonteren gaat u als volgt te werk.

1) zet de deur helemaal open;

2) lokaliseer de twee scharnieren die de deur

ondersteunen (Fig. 1);

3) Trek de hendeltjes die op de twee scharnieren

zitten (Fig. 2) naar boven en draai ze;

4) houd de deur aan beide kanten stevig vast en

sluit hem langzaam maar niet HELEMAAL (Fig. 3);

5) Trek de deur naar u toe en verwijder hem uit

de sponning (Fig. 3);

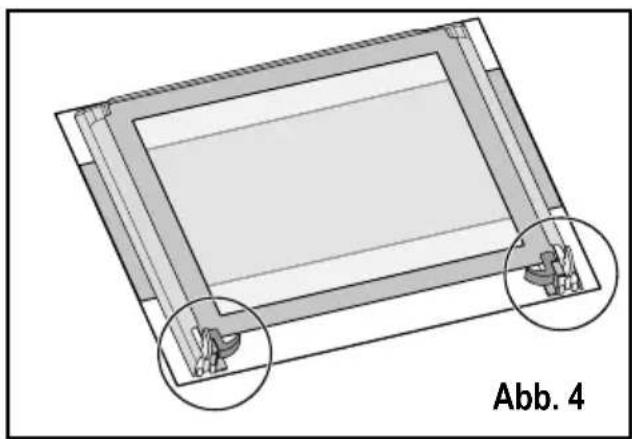

6) leg de deur op een vaste ondergrond (Fig. 4)

leg er een zachte doek onder om te voorkomen dat het oppervlak van de handgreep beschadigd raakt;

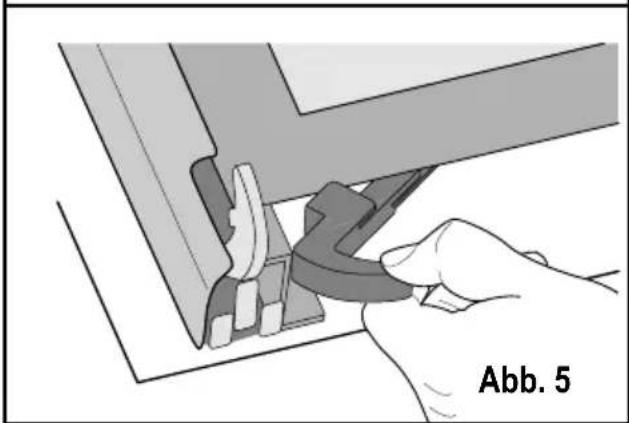

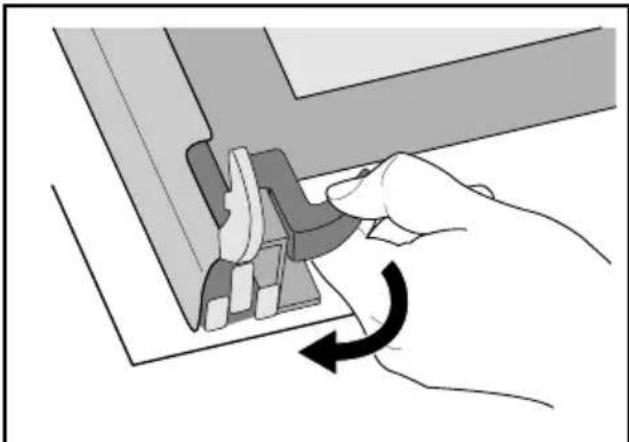

7) maak het vergrendelingssysteem los om de

binnenste ruiten te kunnen verwijderen (Fig. 5);

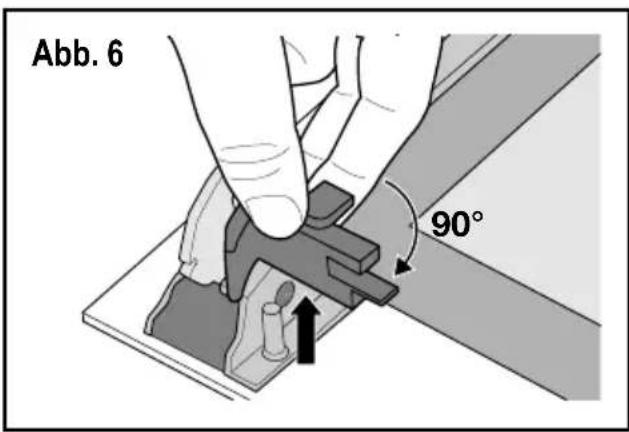

8) draai de 2 sluitingen 90° en trek ze uit hun

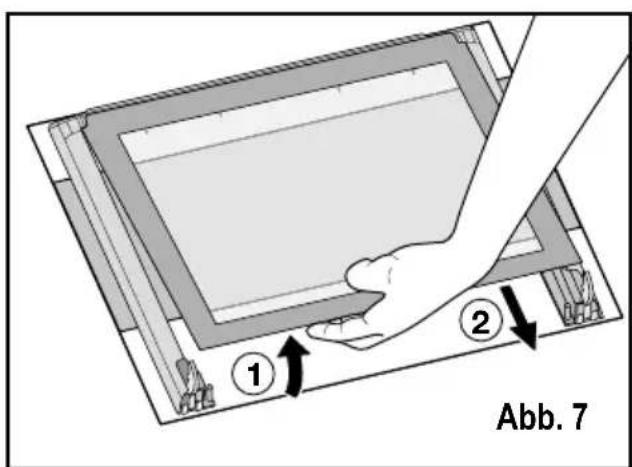

9) til de deur zachtjes op en verwijder de ruit die

bovenin zit en die voorzien is van een gedecoreerde rand aan alle 4 de kanten (Fig. 7). Maak de ovendeur schoon met lauw water en een zachte doek. Gebruik geen schuursponsjes, staalwol of krassende of zure producten, want deze kunnen de speciale warmtereflecterende opper- vlakte van de binnenste ruiten beschadigen. Monteer, na voltooiing van de reiniging, de ruiten weer in de deur en de deur weer in de oven, door bovenbeschreven procedure uit te voeren, let er op dat u de ruiten op de juiste manier terugzet. Om deze handeling correct uit te voeren, gaat u als volgt te werk: de binnenste ruit met de aan 4 kanten gedecoreerde rand moet zodanig gemonteerd worden dat de zeefdruk naar de buitenkant van de oven gericht is. De plaatsing van de ruit is correct als u geen ruw oppervlak voelt als u met een vinger over het oppervlak ter hoogte van de zeefdruk wrijft.

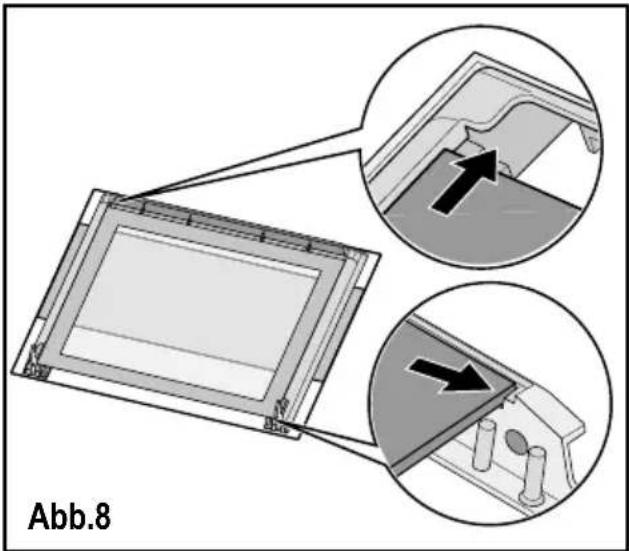

Abb.8 De binnenste ruit moet teruggezet worden in de juiste sponning, zoals afgebeeld in Fig. 8. Nadat de ruiten weer in de ovendeur gemonteerd zijn, voert u de procedure (zoals beschreven in punt 8) in omgekeerde volgorde uit om te garanderen dat de ruiten goed vergrendeld zijn. Maak de ovendeur niet schoon als hij nog warm is, de ruiten zouden kunnen barsten. Als u merkt dat het oppervlak van de ruiten krassen of diepe scheuren vertoont, moet u contact opnemen met onze service- afdeling om de ruiten te laten vervangen. Modellen met roestvrij stalen of aluminium uiterlijk: Wij adviseren u de ovendeur en het bedieningspaneel van roestvrij staal of aluminium alleen schoon te maken met een vochtige spons en deze na elke reiniging zorgvuldig af te drogen met een zachte doek. Vermijd het gebruik van schuursponsjes, staalwol en zure of schurende producten, deze kunnen de oppervlakken beschadigen. Het schoonmaken van de afdichting van de ovendeur Een rubberen afdichting rond de opening van de oven garandeert de goede werking. Controleer de toestand van deze afdichting regelmatig. Indien het nodig is de afdichting schoon te maken, geen schurende voorwerpen of producten gebruiken. Als u merkt dat de afdichting beschadigd is, moet u contact opnemen met onze service-afdeling en mag u de oven niet gebruiken tot de afdichting gerepareerd is.Electrolux

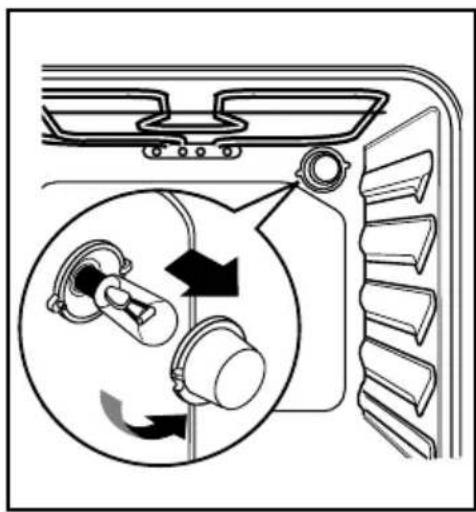

Vervanging van het ovenlampje Koppel het apparaat los Als het ovenlampje moet worden vervangen, dan moet dit voldoen aan de volgende eisen: - Vermogen: 25 W, - Voltage: 230 V (50 Hz), - Hittebestendig tot 300° C, - Soort aansluiting: E14. Deze lampjes zijn verkrijgbaar bij de Klantenservice. Het kapotte lampje vervangen:

1. Zorg ervoor dat de stekker uit het stopcontact

2. Druk het glazen dekseltje in en draai het tegen

3. Verwijder het kapotte lampje en vervang dit

4. Zet het glazen dekseltje terug en steek de

stekker weer in het stopcontact. )Electrolux

Als het apparaat niet goed werkt, lees dan eerst onderstaande aanwijzingen, voordat u contact opneemt met onze service-afdeling: Als er iets verkeerd gaat OPLOSSING

Controleer of zowel de bereidingsfunctie als de tem- peratuur zijn ingesteld

Controleer, of het apparaat goed aangesloten is en of de zekering in de huisinstallatie in orde is.

Stel een temperatuur in met de thermostaatknop

Stel een functie in met de functieknop.

Stel een bereidingsfunctie

Controleer het lampje en vervang het, indien nodig (zie “Reiniging en onderhoud”)

De temperatuur moet aangepast worden

Volg het advies in de instructies op, met name het hoofdstuk „Gebruik van de oven“.

Na afloop van de bereiding de gerechten niet lan- ger dan 15-20 minuten in de oven laten staan. PROBLEEM

De oven schakelt niet in.

Het controlelampje thermostaat gaat niet branden.

Het ovenlampje gaat niet branden.

De bereiding van de gerechten duurt te lang of ze worden te snel gaar.

Stoom en condenswater slaan neer op de gerechten en de deur van de oven.Electrolux

Technische gegevens Vermogen verwarmingselementen Onderste verwarmingselement 1000 W Bovenste verwarmingselement 800 W Boven-/onderwarmte 1800 W Ovenlampje 25 W Motor koelventilator 25 W Totale aansluitwaarde 1850 W Werkspanning (50 Hz) 230 V ~/ 400 V 3N~ Inbouw Hoogte 600 mm Breedte 560 mm Diepte 550 mm Oven Hoogte 335 mm Breedte 405 mm Diepte 410 mm Bruikbare inhoud oven 56 l Deze oven kan met de volgende kookplaten worden ingebouwd (230V): Plateaus met gietijzeren platen Type: EHE 60000 Aansluitwaarde plateau 6000 W Lichtnetspanning (50 Hz) 230 V Keramische kookplateaus Type: EHC 650 Aansluitwaarde plateau 6200 W Lichtnetspanning (50 Hz) 230 V Type: EHC 660 Aansluitwaarde plateau 7400 W Lichtnetspanning (50 Hz) 230 V Totaal-aansluitwaarde: Oven + plateau 9250 WElectrolux

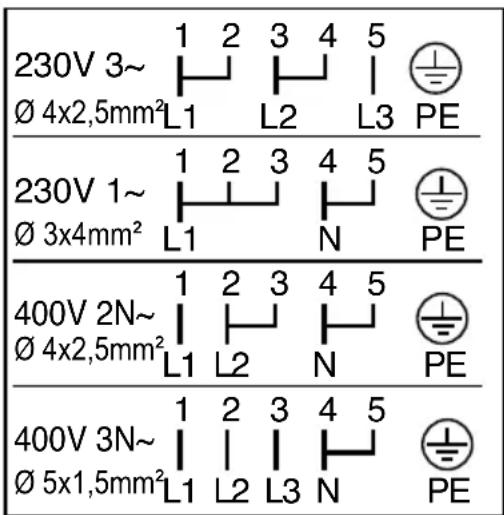

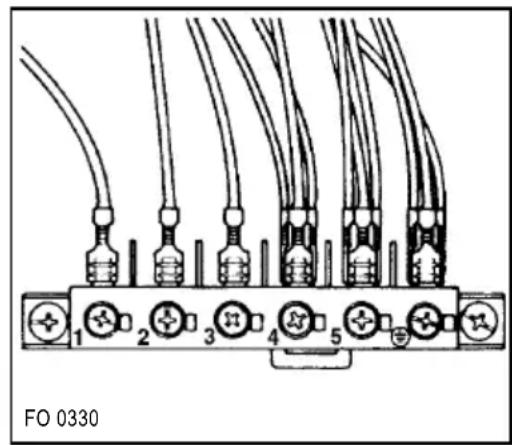

Instructies voor de installateur Het inbouwen en installeren dient volgens de landelijke normen en plaatselijke voorschriften te geschieden. Iedere tussenkomst na de aansluiting dient gedaan te worden met afgekoppelde of uitgeschakelde stroomtoevoer. De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren. Elektrische aansluiting Let op: z de aansluiting moet worden uitgevoerd met in acht neming van de huidige normen; z de zekeringen in de huisinstallatie moeten de lading van het apparaat kunnen dragen (zie het typeplaatje); z het stopcontact moet zijn voorzien van een deugdelijke aardleiding, volgens de huidige normen en wetten; z het voor de aansluiting gebruikte stopcontact moet makkelijk bereikbaar zijn. z zorg ervoor dat in de elektrische huisinstallatie een installatie-automaat of groepschakelaar met smeltzekering wordt geïnstalleerd zodat het apparaat met een contactopening van min. 3 mm van het net kan worden gescheiden. De schakelaar mag de geelgroene aardedraad nooit op enig punt verbreken. De geelgroene aardedraad dient 2-3 cm langer te zijn dan de andere draden. z de kabel moet zo geïnstalleerd worden dat hij niet heter kan worden dan 50°C boven de kamertemperatuur; z om de oven aan te sluiten moet de plaat op de achterzijde verwijderd worden om bij het klemmenbord te komen. Dit apparaat wordt geleverd zonder aansluitsnoer. Alleen een van de volgende types snoer mag worden gebruikt: H07RN-F, H05RN-F, H05RR-F, H05VV-F, H05V2V2-F(T90), H05 BB-F. Aan het snoer moet een geschikte stekker worden gemonteerd. Aansluiting van de stroomtoevoer Zowel oven als kookplaat zijn gebouwd voor aansluiting op nominale spanning(en) van 230 V. Aansluiting van de stroomtoevoer geschiedt op de klemmenstrook, achterop de oven, waarop zich 5 genummerde aansluitklemmen en 1 aardingsklem bevinden. Het toestel wordt afgeleverd voor de aansluiting “400 V driefasen + nul” (tussen de fase en de nul dient er 230 volt gemeten te worden - Afb.9). Één- en tweefasen aansluiting is eveneens mogelijk (let op de waarde van de groepszekering in de installatie); u vindt de vereiste schakelgegevens in Afb 10. FO 0330 Afb. 9 Afb. 10 230V 3~

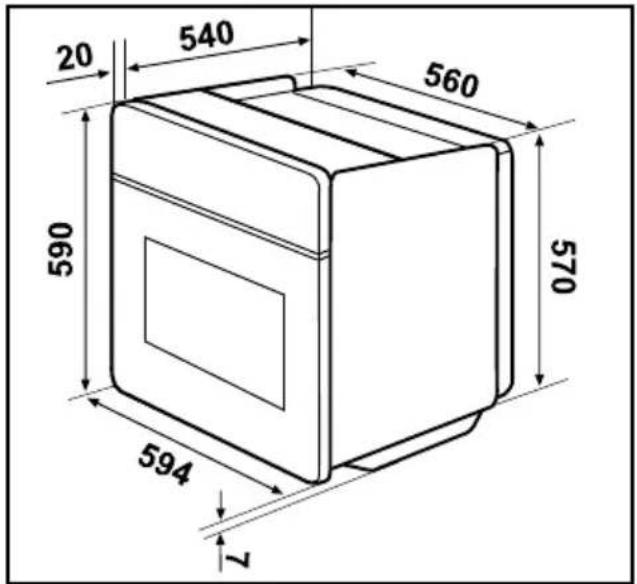

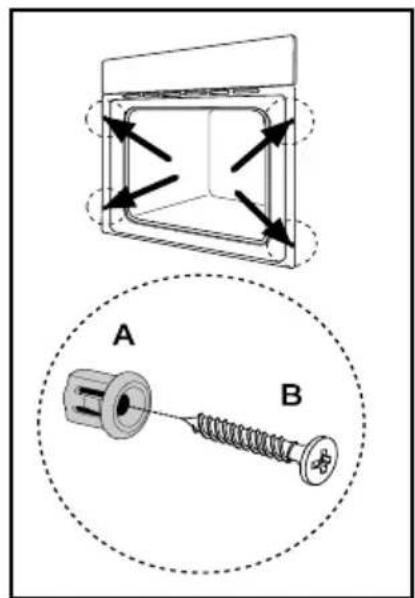

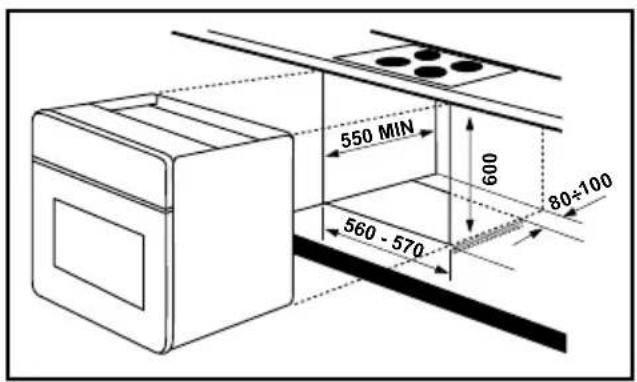

Instructies voor de inbouw Voor een onberispelijke werking van het ingebouwde apparaat moet het inbouwmeubel resp. de uitsparing waarin het apparaat moet worden ingebouwd geschikte afmetingen hebben. In overeenstemming met de geldende voorschriften moeten alle delen, die de bescherming tegen aanraking van onder spanning staande en geïsoleerde delen garanderen, zodanig bevestigd zijn, dat ze niet zonder gereedschap verwijderd kunnen worden. Hierbij hoort ook de bevestiging van eventuele afsluitende kanten aan het begin of einde van een aanbouwlijn. De bescherming tegen aanraking moet in ieder geval door het inbouwen gegarandeerd zijn. Het apparaat kan met de achterkant resp. zijkant tegen hogere keukenmeubelen, apparaten resp. wanden geplaatst worden. Aan de andere zijkant mogen er echter geen andere apparaten of meubelen van dezelfde hoogte als het apparaat geplaatst worden. Ovenafmetingen (Afb. A) Instructies voor de inbouw Voor een onberispelijke werking van het ingebouwde apparaat moet het inbouwmeubel resp. de uitsparing waarin het apparaat moet worden ingebouwd geschikte afmetingen hebben (Afb. B). Bevestiging in het meubel - Open de ovendeur; - bevestig de oven aan het inbouwmeubel door de vier afstandsstukken (Afb.C - A) die precies in de gaten van het frame passen, te plaatsen en deze daarna met de vier bijgeleverde houtschroeven (Afb. C - B) vast te zetten. Afb. A 550 MIN

Garantie/serviceafdeling België WAARBORGVOORWAARDEN Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed. Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast. Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het

toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.

2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het

had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te

5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch)

glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de

waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

- chemische en elektrochemische inwerking van water, - abnormale milieuomstandigheden in het algemeen - voor het toestel oneigenlijke bedrijfsomstandigheden - contact met agressieve stoffen.

8. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze

verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen

door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden

naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

11. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde

tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.Electrolux

12. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de

herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een

nieuwe waarborgtermijn tot gevolg.

14. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

15. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn

uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen. Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht. Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking. Adres van onze klantenservice BELGIË Tel: Fax: Electrolux Home Products Belgium Consumer services 02/363.04.44 02/363.04.00 ELECTROLUX SERVICE 02/363.04.60 Bergensesteenweg 719 1502 Lembeek E-mail: consumer.services@electrolux.be

Dit apparaat wordt door Electrolux in elk van de achter in deze handleiding genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemde periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven aankoopbewijs.

• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeidsloon en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.

• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden overgedragen op een andere gebruiker.

• Het apparaat wordt geïnstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.

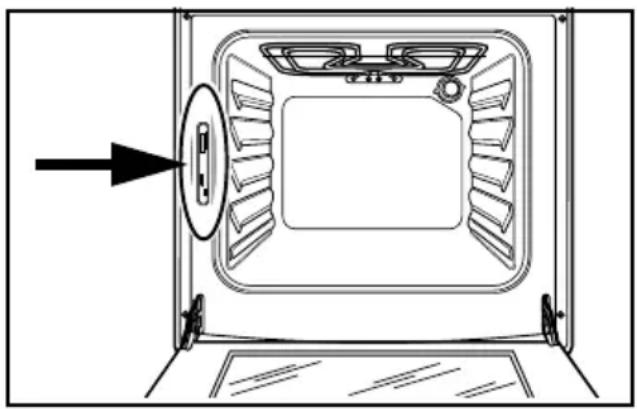

• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging van kracht zijn. De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan. Europese Garantie Service en onderdelen Als het probleem na de beschreven controles niet kan worden opgelost, bel dan de dichtstbijzijnde klantenservice van de fabrikant en vermeld de aard van het defect, het model van het apparaat (Mod.), het Productienummer (Prod. Nr.) evenals het fabricagenummer (Ser. Nr.), die u op het typeplaatje van de oven vindt. De originele vervangingsonderdelen van de fabrikant, die voorzien van het volgende merkteken, vindt u uitsluitend bij de centrale van onze klantenservice of bij geautoriseerde onderdelenwinkels.Electrolux 2526 electrolux
