GEBRUIKSAANWIJZING BD2156WFXN Profilo

Reparatie informatie - Koelvriescombinatie

1.1 Belangrijke informatie 119
1.1.1 Doel 119

1.2 Verklaring van symbolen.... 119

1.2.1 Gevarenniveaus.... 119

1.2.2 Gevarensymbolen.... 119

1.2.3 Structuur van de waarschuwingen.... 120

1.2.4 Algemene symbolen.... 120

Veiligheid.... 121

2.1 Algemene veiligheidsinstructies.... 121

2.1.1 Alle huishoudelijke apparaten 121

Gereedschappen en hulpmiddelen 122

Reparatie.... 123

4.1 Deurafdichting vervangen 123

4.1.1 Deurafdichting verwijderen 123

4.1.2 Deurafdichting monteren 123

4.2 Deurgreep vervangen 126

4.2.1 Deurgreep verwijderen 126

4.2.2 Deurgreep monteren 126

4.3 Bovenste deurscharnier vervangen.... 127

4.3.1 Bovenste deurscharnier verwijderen.... 127

4.3.2 Bovenste deurscharnier monteren.... 128

4.4 Bovenste deurscharnier vervangen (deur met display).... 129

4.4.1 Bovenste deurscharnier verwijderen.... 129

4.4.2 Bovenste deurscharnier monteren.... 130

4.5 Middelste deurscharnier vervangen 131

4.5.1 Middelste deurscharnier verwijderen 131

4.5.2 Middelste deurscharnier monteren 131

4.6 Onderste deurscharnier vervangen.... 132

4.6.1 Onderste deurscharnier verwijderen.... 132

4.6.2 Onderste deurschamier monteren.... 132

4.7 Plateau vervangen.... 133

4.7.1 Plateau verwijderen.... 133

4.7.2 Plateau monteren.... 133

4.8 Variabel legplateau vervangen.... 134

4.8.1 Variabel legplateau verwijderen.... 134

4.8.2 Variabel legplateau plaatsen 134

4.9 Flexibel legplateau vervangen 135

4.9.1 Flexibel legplateau verwijderen 135

4.9.2 Flexibel legplateau plaatsen 135

4.10 Ontbijtset vervangen 136

4.10.1 Ontbijtset verwijderen 136

4.10.2 Ontbijtset plaatsen.... 136

4.11 Flessenrek vervangen 137

4.11.1 Flessenrek verwijderen 137

4.11.2 Flessenrek monteren 137

4.12 Deurrek vervangen 138

4.12.1 Deurrek verwijderen.... 138

4.12.2 Deurrek monteren 138

4.13 Vrieslade vervangen 139

4.13.1 Vrieslade verwijderen 139

4.13.2 Vrieslade installeren 139

4.14 Lade vervangen 140

4.14.1 Lade verwijderen 140

4.14.2 Lade installeren.... 140

4.15 Uittrekbare lade vervangen.... 141

4.15.1 Uittrekbare lade verwijderen.... 141

4.15.2 Uittrekbare lade monteren.... 141

4.16 LED-spot vervangen 142

4.16.1 LED-verlichting verwijderen.... 142

4.16.2 LED-verlichting installeren.... 142

4.17 LED-bovenlicht vervangen.... 143

4.17.1 LED-verlichting verwijderen.... 143

4.17.2 LED-bovenlicht installeren.... 144

4.18 LED-zijlichtbalk vervangen.... 145

4.18.1 LED-zijlichtbalk verwijderen.... 145

4.18.2 LED-zijlichtbalk installeren 146

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
⚠ GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
⚠ WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
⚠ VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm,in de set [00341820]
Speciaal gereed-schap[00342180]
Zuignap[00342224]	∅50 mm
Torxbit TX20[00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 10 mm x 1,6 mm x 200 mm

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. If Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan op dezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Bovenste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verplaat ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

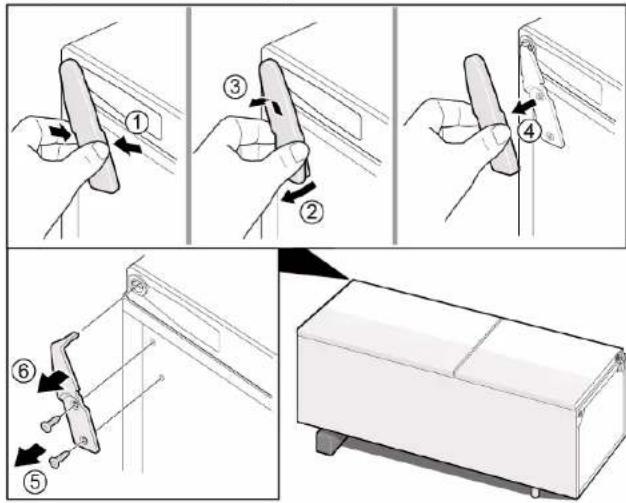

4.3.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

1. 1. Druk aan beide kanten op de bovenste scharnierafdekking (1).

2. Haal de bovenste scharnierafdekking eruit (2).

3. Draai de schamierafdekking (3).
4. Verwijder de bovenste scharnierafdekking (4).
5. Draai de twee schroeven los (5).
6. Verwijder het bovenste scharnier (6).

Het bovenste scharnier wordt verwijderd.

4.3.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier vervangen (deur met display)

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verpla ► Gebruik alleen geschikte ge

LET OP! Gevaar voor vallende onderdele schroeven! Schade aan andere onderdelen va voorbeeld aan de vloer. ► Beveilig component tegen v

GEVAAR Gevaar voor een elektrische sch len! Levensgevaar door elektrische sc reparatie ► Elektrische onderdelen mo worden gerepareerd. ► Laat na de reparatie een ve landspecifieke regelgeving

GEVAAR Gevaar voor een elektrische sch len! Dood door elektrocutie ► Haal apparaten minstens 6 gint van de stroomvoorzien

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

4.4.1 Bovenste deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

1. 1. Verwijder de bovenste scharnierafdekking (1).

2. Verwijder de afdekking van de aansluitdoos (2).

3. Haal de elektrische aansluiting los (3).
4. Draai de aardverbindingsschroef los (4).
5. Verwijder de kabelbeschermer (5).
6. Draai de schroef (6) los.

Het bovenste scharnier wordt verwijderd.

4.4.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Middelste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het alleen worden uitgevoerd d ► Om het apparaat te verplaat ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
De interieurdelen van het apparaat worden verwijderd.

√ Het bovenste deurscharnier wordt verwijderd.
Bovendeur word verwijderd.

4.5.1 Middelste deurscharnier verwijderen

1. Verwijder de deur van het koelvak (1).
2. Draai de twee schroeven los (2)
3. Verwijder het middelste scharnier (3).

→ Het middelste schamier wordt verwijderd.

4.5.2 Middelste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ► De werkzaamheid van het v alleen worden uitgevoerd d ► Om het apparaat te verplaad ► Gebruik alleen geschikte ge

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

√ Het bovenste scharnier wordt verwijderd.
√ Het middelste scharnier wordt verwijderd.

4.6.1 Onderste deurscharnier verwijderen

1. Verwijder de deur van het vriesvak (1).
2. Draai de schroef (2) los.
3. Draai het onderste scharnier eruit (3).
4. Verwijder het onderste scharnier (4).

Het onderste deurscharnier wordt verwijderd.

4.6.2 Onderste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.7.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Variabel legplateau vervangen

Voorwaarde:

Deur is open.

4.8.1 Variabel legplateau verwijderen

1. 1. Trek het rechtergedeelte van het variabele legplateau naar voren (1).
2. Verwijder het rechtergedeelte van het variabele legplateau (2).

1. Verwijder het linkergedeelte van het variabele legplateau op dezelfde wijze.

Variabel legplateau wordt verwijderd.

4.8.2 Variabel legplateau plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Flexibel legplateau vervangen

Voorwaarde:

Deur is open.

4.9.1 Flexibel legplateau verwijderen

▶ 1. Verwijder glasplateau (1).
2. Licht het flexibele legplateau op en trek het eruit (2).

Flexibel legplateau wordt verwijderd.

4.9.2 Flexibel legplateau plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Ontbijtset vervangen

Voorwaarde:

Deur is open.

4.10.1 Ontbijtset verwijderen

Licht de ontbijtset op en trek hem eruit.

Ontbijtset wordt verwijderd.

4.10.2 Ontbijtset plaatsen

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Flessenrek vervangen

Voorwaarde:

Deur is open.

4.11.1 Flessenrek verwijderen

▶ Trek het flessenrek eruit.

Flessenrek wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Deurrek vervangen

Voorwaarde:

Deur is open.

4.12.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.12.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.13.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.13.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.14 Lade vervangen

Voorwaarde:

Deur is open.

4.14.1 Lade verwijderen

1. Haal de onderste koellade eruit (1).
2. Haal de bovenste koellade eruit (2).

De lades worden verwijderd.

4.14.2 Lade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.15 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.15.1 Uittrekbare lade verwijderen

1. Trek de uittrekbare lade er helemaal uit (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.15.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.16 LED-spot vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR Gevaar voor een elektrische sclen! Levensgevaar door elektrische sclerapatie ► Elektrische onderdelen moworden gerepareerd. ► Laat na de reparatie een vlandspecifieke regelgeving

Voorwaarde:

4.16.1 LED-verlichting verwijderen

1. Gebruik het speciale gereedschap om de LED-verlichting te vervangen (1).

1. Haal de stekker van de elektrische aansluitingen van de LED-verlichting eruit.

LED-verlichting wordt verwijderd.

4.16.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.17 LED-bovenlicht vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

ood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Het inetrieur is verwijderd.

4.17.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting naar de linkerkant.

De elektrische aansluiting van de LED-verlichting wordt losgehaald.

1. Haal de haken van de LED-verlichting los.

1. Verwijder de LED-verlichting door het naar voren te bewegen.

LED-verlichting wordt verwijderd.

4.17.2 LED-bovenlicht installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.18 LED-zijlichtbalk vervangen

Speciale hulpmiddelen:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze lichten mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR Gevaar voor een elektrische scl len! Levensgevaar door elektrische sc reparatie ► Elektrische onderdelen mo worden gerepareerd. ► Laat na de reparatie een ve landspecifieke regelgeving

GEVAAR Gevaar voor een elektrische scl len! Dood door elektrocutie ► Haal apparaten minstens 6 gint van de stroomvoorzien

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.18.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

1. Trek de zuignap met LED-zijlichtbalk in één draaiende beweging naar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.18.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijn plaats vast aan de wand van het vak (haak klikt vast).
   LED-zijlichtbalk wordt geïnstalleerd.

4.1 Replacing door gasket 152

4.1.1 Removing door gasket.... 152

4.1.2 Installing door gasket 152

4.2 Replacing door handle 155

4.2.1 Removing door handle 155

4.2.2 Installing door handle 155

4.3 Replacing door upper hinge 156

4.3.1 Removing door upper hinge.... 156

4.3.2 Installing door upper hinge.... 157

4.12.2 Installing door rack 167

4.13 Replacing frozen food container.... 168

4.1 Replacing door gasket

Prerequisite:

√ Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.3 Replacing door upper hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.3.1 Removing door upper hinge

4.3.2 Installing door upper hinge

4.4.1 Removing door upper hinge

4.4.2 Installing door upper hinge

4.12.1 Removing door rack

4.12.2 Installing door rack

4.7.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.

4.8.1 Odobratie odkladacej plochy variable
