| Producttype | Draadloze steelstofzuiger zonder zak |
| Merk | Miele |
| Model | Triflex HX1 Select |
| Categorie | Stofzuiger zonder zak |
| Voeding | Li-Ion accu AP01 25,2 V |
| Maximale gebruiksduur | Tot 60 min (PowerUnit Solo, laagste stand) / 17 min (compleet, hoogste stand) |
| Oplaadtijd | ca. 4 uur (eerste keer opladen) |
| Vermogensniveaus | 3 (1, 2, max) |
| Werkverlichting | BrillantLight (afhankelijk van model) |
| Automatische vloerherkenning | Ja (niveaus 2 en max) |
| Pause-stop functie | Ja (PowerUnit onder, voorover kantelen) |
| Inhoud stofcontainer | ca. 0,5 L (max markering) |
| Filtersysteem | Fijnstoffilter + voorfilter + motorbeveiligingsfilter |
| Gewicht | ca. 3,5 kg |
| Inbegrepen accessoires | XL-mondstuk, lang mondstuk, meubelborstel, accessoirehouder, Multifloor XXL elektroborstel |
| Extra accu | Optioneel (AP01, HX LA) |
| Oplader | LG01 (land-specifiek) |
| Wandmontage | Mogelijk met meegeleverde beugel |
| Garantie | 24 maanden |
| Repareerbaarheid | Originele Miele onderdelen, erkende reparatiedienst |
Veelgestelde vragen - Triflex HX1 Select MIELE
Gebruikersvragen over Triflex HX1 Select MIELE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Stofzuiger zonder zak in PDF-formaat gratis! Vind uw handleiding Triflex HX1 Select - MIELE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Triflex HX1 Select van het merk MIELE.
GEBRUIKSAANWIJZING Triflex HX1 Select MIELE
nl Gebruiksaanwijzing snoerloze steelstofzuiger
Veiligheidsinstructies en waarschuwingen.... 150
Beschrijving van het apparaat.... 160
Een bijdrage aan de bescherming van het milieu 162
Verwijzing naar afbeeldingen 163
Plaatsen en aansluiten 163
Stofzuiger in elkaar zetten 163
PowerUnit Solo.... 163
Comfort-greep plaatsen 163
PowerUnit en zuigbuis verbinden 163
Accu plaatsen 164
Elektroborstel aansluiten 164
Algemene aanwijzingen voor de accu.... 164
Accu opladen (zonder wandmontage) 164
Accu opladen (met wandmontage) 164
Wandmontage 165
Controlelampje laadniveau accu (tijdens het laden) 166
Controlelampje laadniveau accu (tijdens gebruik) 166
Gebruik van de meegeleverde accessoires 166
Elektroborstel Multi Floor XXL 167
Handborstel Electro Compact (HX SEB) 167
Extra accu en accu-laadstation 168
Gebruik 168
In- en uitschakelen 168
Zuigvermogen kiezen 168
Verlichting van het te reinigen oppervlak 168
Neerzetfunctie voor korte pauzes.... 168
Onderhoud 169
Stofreservoir legen 169
Fijnstofffilter reinigen 169
Voorfilter reinigen 170
Stofreservoir reinigen 170
Elektroborstel/handborstel reinigen 171
Accu vervangen.... 171
Nuttige tips.... 172
Foutmeldingen 174
Onderhoud 175
Service.... 175
Contact bij storingen.... 175
Garantie.... 175
Bij te bestellen accessoires.... 175
Verkoop accessoires 175

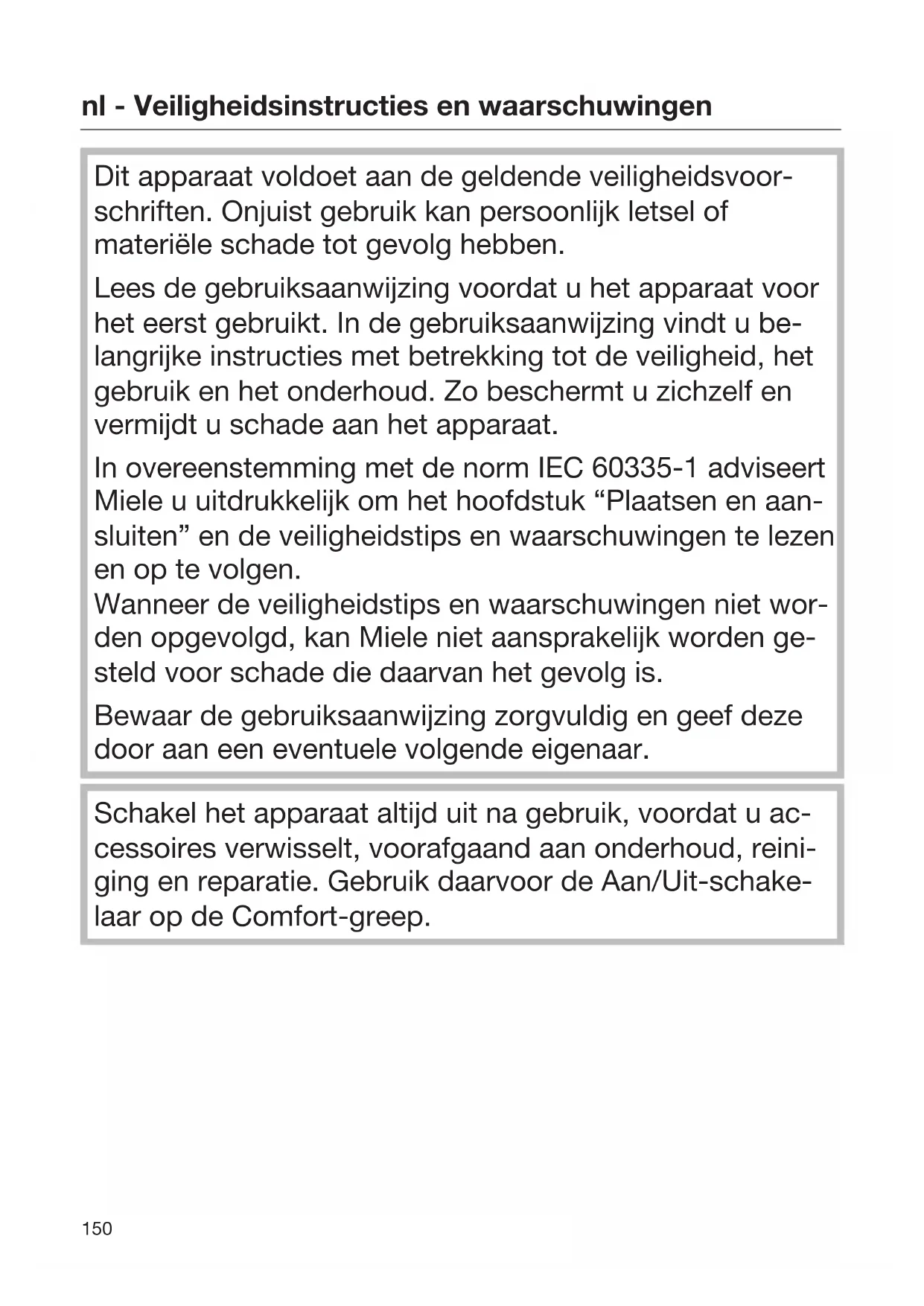

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of materiële schade tot gevolg hebben.
Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u belangrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud. Zo beschermt u zichzelf en vermijdt u schade aan het apparaat.
In overeenstemming met de norm IEC 60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk “Plaatsen en aan-sluiten” en de veiligheidstips en waarschuwingen te lezen en op te volgen.
Wanneer de veiligheidstips en waarschuwingen niet worden opgevolgd, kan Miele niet aansprakelijk worden gesteld voor schade die daarvan het gevolg is.
Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.
Schakel het apparaat altijd uit na gebruik, voordat u accessoires verwisselt, voorafgaand aan onderhoud, reini-ging en reparatie. Gebruik daarvoor de Aan/Uit-schake-laar op de Comfort-greep.
Verantwoord gebruik
Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stofzuiger is niet geschikt voor gebruik op bouwplaatsen.
▶ Het apparaat mag niet buiten worden gebruikt.
De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren.
▶ Deze stofzuiger mag worden gebruikt tot een hoogte van 4000 m boven zeeniveau.
Gebruik de stofzuiger uitsluitend om droog vuil op te zui-gen. U mag de stofzuiger niet op mensen en dieren gebruiken. Gebruik voor andere doeleinden is niet toegestaan, evenmin het ombouwen en wijzigen.
▶ Dit apparaat mag alleen worden gebruikt door personen die in staat zijn het apparaat veilig te bedienen en die volledig op de hoogte zijn van de inhoud van de gebruiksaanwijzing!
De verpakking beschermt de stofzuiger tegen transport-schade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.
Kinderen
Houd kinderen onder 8 jaar op een afstand, tenzij u voortdurend toezicht houdt.
Kinderen vanaf 8 jaar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de gevaren van een foutieve bediening.
▶ Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.
Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.
▶ Verstikkingsgevaar! Kinderen kunnen zich tijdens het spelen in verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan.
De stofzuiger werkt op 25,2 V.
Dit apparaat behoort tot veiligheidsklasse III.
De bescherming tegen een elektrische schok is gewaarborgd door aansluiting op extra lage veiligheidsspanning. In het apparaat worden geen spanningen gegenereerd die groter zijn. De stofzuiger wordt opgeladen met een oplader uit veiligheidsklasse II.
▶ Controleer het apparaat en alle accessoires voor gebruik op zichtbare beschadigingen. Neem een beschadigde stofzuiger niet in gebruik.
▶ Vergelijk de aansluitgegevens (netspanning en frequentie) op het typeplaatje van de oplader met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist overeenstemmen. De oplader is zonder wijziging geschikt voor 50 Hz en 60 Hz.
De wandcontactdoos moet met ten minste 16 A of 10 A traag zijn beveiligd.
De elektrische borstel Multi Floor XXL en de handborstel Electro Compact van Miele (afhankelijk van het model) zijn motorisch aangedreven hulpstukken, speciaal voor deze Miele-stofzuiger. Om veiligheidsredenen is het niet toege-staan om de stofzuiger met een andere elektrische borstel/handborstel van Miele of van een andere fabrikant te ge-bruiken.
Controleer vóór het gebruik en tijdens het stofzuigen, of er geen stenen, scherven e.d. op de onderkant van de elektroborstel/handborstel (afhankelijk van het model) zitten.
Berg de stofzuiger op bij een omgevingstemperatuur van 0 °C tot 45 °C.
Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders vervalt de garantie.
▶ Reparaties mogen alleen door vakmensen worden uitgevoerd die door Miele zijn geautoriseerd. Ondeskundig uitgevoerde reparaties kunnen voor de gebruiker gevaar opleveren.
Alleen bij gebruik van originele Miele onderdelen garandeert Miele dat aan de veiligheidseisen wordt voldaan. Defecte onderdelen mogen alleen door originele Miele onderdelen worden vervangen.
Reiniging
Dompel de stofzuiger en de accessoires nooit in water.
In de elektrische borstel/handborstel (afhankelijk van het model), de PowerUnit, de zuigbuis en de comfort-greep zitten elektrische kabels. De stekkerverbindingen mogen niet met water in aanraking komen. Vochtig reinigen van deze onderdelen is daarom niet toegestaan.
▶ Reinig de stofzuiger en de accessoires alleen droog of met een iets vochtige doek. Uitzondering:
- Stofreservoir: leeg het stofreservoir en verwijder het voorfilter. Reinig het reservoir alleen met water en mild afwasmiddel. Maak het stofreservoir vervolgens goed droog. Plaats het voorfilter terug.
Veilig gebruik
Gebruik de stofzuiger niet zonder stofreservoir, voorfilter, fijnstoffilter en motorfilter.
Zuig nooit brandende of gloeiende voorwerpen op (zoals sigarettenpeuken, as en kolen).
Zuig nooit vloeistoffen of vochtig vuil op. Laat met water of sop gereinigde oppervlakken eerst helemaal opdrogen, voordat u gaat zuigen.
Zuig geen toner-resten op. Toner van bijvoorbeeld printers of kopieerapparaten kan elektriciteit geleiden.
Zuig nooit licht ontvlambare of explosieve stoffen of gas-sen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijke stoffen opgeslagen liggen.
Raak de draaiende borstelas van de elektrische borstel/handborstel (afhankelijk van het model) niet aan.
Zuig met de elektrische borstel/handborstel (afhankelijk van het model) niet dicht bij uw hoofd.
Houd het zuiggedeelte niet te dicht bij het hoofd als u de stofzuiger gebruikt.
Accessoires
Gebruik uitsluitend accessoires met het "ORIGINAL Miele"-logo op de verpakking. Alleen daarvan kan Miele de veiligheid waarborgen.
Veiligheidsinstructies en waarschuwingen voor accu AP01, oplader LG01, laadstation LS03 (afhankelijk van het model)
Kinderen
▶ Personen (inclusief kinderen) die op grond van hun fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de oplader LG01/het laadstation LS03 veilig te bedienen, mogen deze stofzuiger alleen gebruiken als ze onder toezicht staan van of worden geinstrueerd door een verantwoordelijk persoon.
De accu AP01 mag niet in handen van kinderen vallen.
Houd kinderen op afstand van de oplader LG01 en het laadstation LS03, tenzij u voortdurend toezicht houdt.
De accu AP01, de oplader LG01 en het laadstation LS03 moeten voor deze Miele-stofzuiger HS19 worden gebruikt. Om veiligheidsredenen is het niet toegestaan om deze stofzuiger met een accu, oplader of laadstation van een andere fabrikant te gebruiken.
Gebruik voor het laden van de accu AP01 alleen de meegeleverde oplader LG01/xx of het meegeleverde laadstation LS03/xx.
xx staat voor 01, 02, 03, 04, 05, 06, 07 of 08 en geeft de landspecifieke variant aan van uw oplader LG01 en uw laadstation LS03:
| XX | |
| 01 AT | BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA |
| 02 AE | GB, HK, IE, MY, SG |
| 03 CA | MX, US |
| 04 AU | NZ |
| 05 CN | |
| 06 KR | |
| 07 JP | |
| 08 IN |
Als u een netstekkeradapter gebruikt, moet deze zijn goedgekeurd voor continu gebruik.
Tijdelijk of doorlopend gebruik van een autonome of niet-netsynchrone energievoorziening (zoals microgrids, back-upsystemen) is mogelijk. Voorwaarde voor het gebruik is dat de energievoorziening voldoet aan de bepalingen van EN 50160 of een vergelijkbare standaard.
De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product moeten ook werken bij gebruik van een microgrid of een niet-netsynchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening moeten door gelijkwaardige voorzieningen worden vervangen. Zo- als bijvoorbeeld beschreven in de laatste publicatie van de NEN 1010.
▶ Laad de stofzuiger op bij een omgevingstemperatuur van 0 °C tot 45 °C.
U mag de accu AP01 beslist niet meer gebruiken als u merkt dat deze vreemd ruikt, als er vocht uit komt, als de accu erg heet wordt, verkleurt of vervormd raakt. De accu AP01 moet direct worden afgevoerd (zie veiligheidsinstructie “Afvoer van accu AP01” aan het eind van dit hoofdstuk en het hoofdstuk “Een bijdrage aan de bescherming van het milieu”, paragraaf “Teruggeven van gebruikte batterijen en accu's”).
Er kan vloeistof uit accu's lopen. Zorg dat uw ogen en huid niet met deze bijtende vloeistof in aanraking komen. Gebeurt dat wel, spoel dan goed met water en raadpleeg een arts.
▶ Neem contact op met Miele, voordat u de accu AP01 verstuurt.
Veilig gebruik
Laat de accu AP01 niet vallen en gooi er niet mee. Een beschadigde accu AP01 mag om veiligheidsredenen niet meer worden gebruikt.
▶ Vermijd contact van de accu AP01 met open vuur of andere warmtebronnen. Verwarm de accu AP01 niet. Stel deze niet bloot aan direct zonlicht.
Haal de accu AP01 niet uit elkaar.
▶ Voorkom kortsluiting bij de accu AP01 door de contacten onbedoeld of opzettelijk te overbruggen.
Houd de accu AP01 uit de buurt van vloeistoffen.
Afvoer van de accu AP01: haal de accu AP01 uit de stofzuiger. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Lever de accu AP01 in bij het daarvoor bestemde gemeentelijke in-zamelpunt. Doe de accu AP01 niet bij het gewone huisvuil.

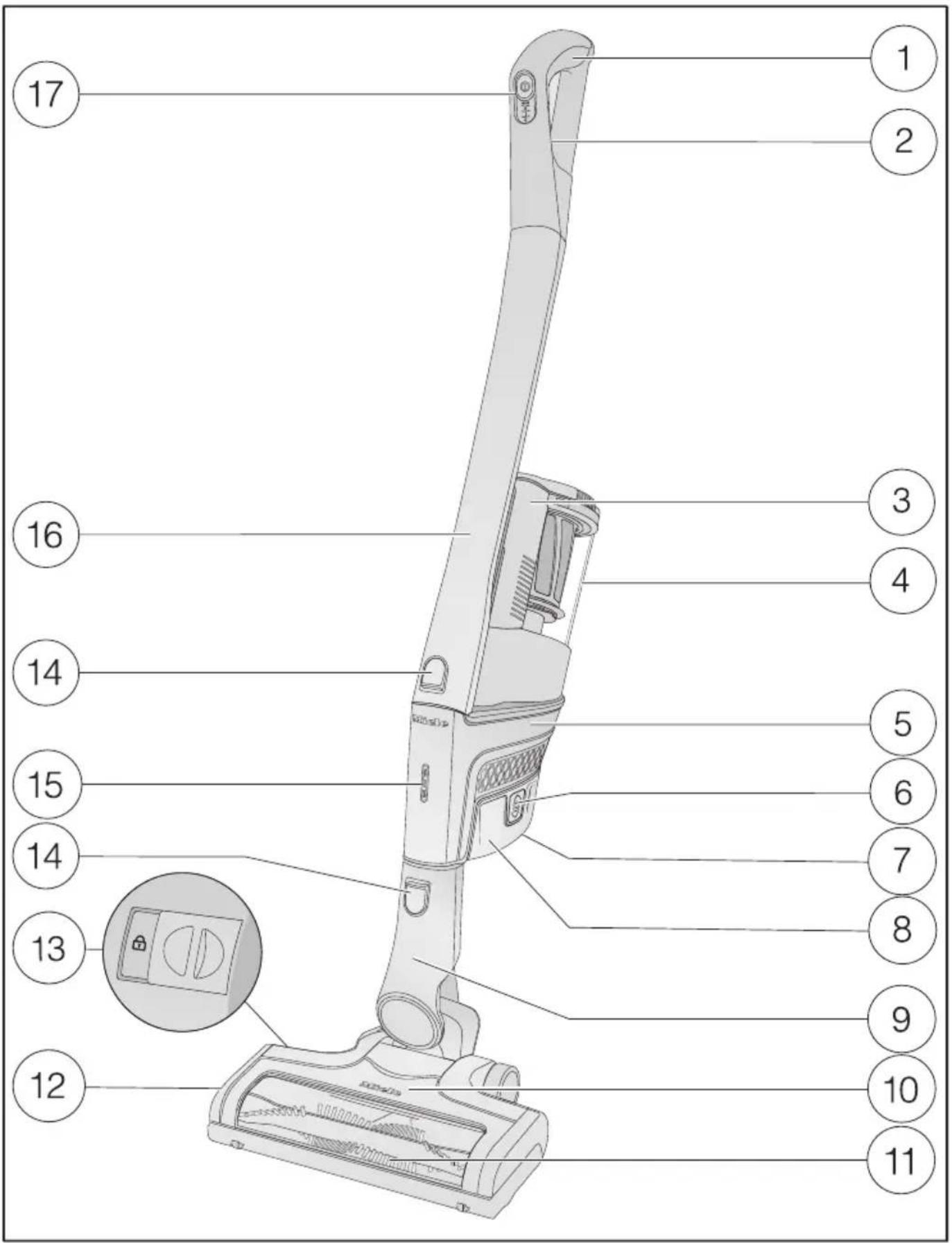

nl - Beschrijving van het apparaat
① Comfort-greep
② Ontgrendelingsknop voor de comfort-greep (op de achterkant)
③ Greep stofreservoir
④ Stofreservoir met voorfilter, fijnstofffilter en motorfilter
⑤ PowerUnit met aansluiting voor de accu en aansluitstuk voor comfort-greep, zuigbuis, elektrische borstel en stofreservoir
⑥ Ontgrendelingsknoppen voor de accu (aan beide kanten van de accu)
⑦ Laadbus (op de onderkant van de accu)
⑧ Li-ion-accu AP01
⑨ Aansluitstuk
⑩ Elektrische borstel Multi Floor XXI (afhankelijk van het model met BrillantLightverlichting)
⑪ Uitneembare borstelas
⑫ Klepje
⑬ Ontgrendeling voor het verwijderen van de borstelas
⑭ Ontgrendelingsknoppen
⑮ Controlelampje laadniveau accu
⑯ Zuigbuis
⑰ Aan/Uit-schakelaar met schakelaar zuigvermogen
Het verpakkingsmateriaal
De verpakking beschermt het apparaat tegen transportschade. Het verpak- kingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.
Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.
Afvoer van het oude apparaat
Verwijder het fijnstofffilter voordat u de stofzuiger afvoert en doe het fijnstofffilter bij het gewone huisvuil.
Elektrische en elektronische apparaten bevatten meestal waardevolle materialen. Ze bevatten ook stoffen, mengsels en onderdelen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw oude apparaat bij het gewone huisvuil doet of er niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw stofzuiger daarom nooit bij het gewone huisvuil.
Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur, bij uw vakhandelaar of bij Miele. De stofzuiger moet totdat deze wordt afgevoerd buiten het bereik van kinderen worden opgeslagen.
Retournering van oude batterijen en oude accu's
Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik niet met het huisvuil mogen worden afgevoerd. U bent wettelijk verplicht om niet compleet ingebouwde oude batterijen en oude accu's te verwijderen en naar een geschikte in-zamellocatie (bijv. vakhandel) te brengen, waar u deze gratis kunt inleveren. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Batterijen en accu's bevatten mogelijk stoffen die gevaarlijk kunnen zijn voor de menselijke gezondheid en voor het milieu.
De aanduiding op de batterij of de accu geeft meer informatie. De doorge-streepte afvalbak betekent dat u de bat- terijen en accu's in geen geval met het huisvuil mag afvoeren. Als de doorge-streepte afvalbak met één of meerdere van de aangegeven chemische symbo- len is gekenmerkt, bevatten deze lood (Pb), cadmium (Cd) en/of kwikzilver (Hg).
Oude batterijen en oude accu's bevatten belangrijke grondstoffen en kunnen opnieuw worden gebruikt. De gescheiden inzameling van oude batterijen en oude accu's vereenvoudigt de verwerking en de recycling.
Verwijzing naar afbeeldingen
De afbeeldingen waarnaar met nummers wordt verwezen, vindt u op de uitklappagina's achter in deze gebruiksaanwijzing.
Plaatsen en aansluiten
Stofzuiger in elkaar zetten (afb. 01 + 02)
U heeft 2 mogelijkheden om de stofzuiger geheel in elkaar te zetten.
■ Plaats de zuigbuis boven of onder de PowerUnit.
Zorg ervoor dat u de stofzuiger exact zo in elkaar zet, zoals op de afbeelding wordt getoond.
Voordelen van de PowerUnit onder op de stofzuiger:
- mogelijkheid om de stofzuiger veilig neer te zetten (zie hoofdstuk "Gebruik", paragraaf "Parkeerfunctie voor korte zuigpauzes")
- ergonomie (ontlasting van de pols)
- comfortabel reinigen van grote oppervlakken
Voordelen van de PowerUnit bovenaan de stofzuiger:
- comfortabel reinigen onder lage meubels
- mogelijkheid om de PowerUnit snel te verwijderen
PowerUnit Solo
Om snel en doelgericht kruimels of pluizen op te zuigen, kan de PowerUnit zonder zuigbuis en elektroborstel worden gebruikt.
Tip: Deze constructie is heel geschikt voor het gebruik van de drie accessoires (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").
Comfort-greep plaatsen (afb. 03 + 04)
Afhankelijk van de gekozen constructie kunt u de Comfort-greep op de zuigbuis of op de PowerUnit plaatsen.
■ Plaats de Comfort-greep van bovenaf op het aansluitstuk van de zuigbuis totdat de Comfort-greep duidelijk vastklikt (linkergedeelte afbeelding).
■ Leid de Comfort-greep langs de geleiding op de greep van het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de Comfort-greep duidelijk vastklikt (rechtergedeelte afbeelding).
■ Schakel de stofzuiger met de Aan/Uit-schakelaar op de voorkant van de Comfort-greep uit als u de onderde-len uit elkaar wilt halen.
■ Druk op de ontgrendelingsknop en haal de Comfort-greep er naar boven toe af.
PowerUnit en zuigbuis verbinden (afb. 05 + 06)
Afhankelijk van de gekozen opbouw van uw stofzuiger bevindt de zuigbuis zich boven of onder de PowerUnit.
■ Leid de zuigbuis langs de geleiding op de greep van het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de zuigbuis duidelijk vastklikt (linkergedeelte afbeelding).
■ Steek het aansluitstuk van de PowerUnit van bovenaf in de zuigbuis totdat het aansluitstuk duidelijk vastklikt (rechtergedeelte afbeelding).
■ Om de delen weer uit elkaar te halen, drukt u op de ontgrendelingsknop.
Accu plaatsen (afb. 07, 08 + 09)
■ Verwijder de sticker van de accu.
■ Schuif de accu langs de geleidingen in de PowerUnit totdat de accu duidelijk vastklikt.
■ Druk op de beide ontgrendelings-knoppen aan de zijkant van de accu als u de onderdelen uit elkaar wilt halen en haal de accu eruit.
Elektroborstel aansluiten (afb. 10)
Afhankelijk van de gekozen constructie steekt u het aansluitstuk van de PowerUnit of het aansluitstuk van de zuigbuis in de elektroborstel.
■ Steek het aansluitstuk correct van bovenaf in de elektroborstel. Het aansluitstuk moet duidelijk vastklikken.
■ Druk op de ontgrendelingsknop op de elektroborstel om de onderdelen weer uit elkaar te halen. Trek het aan-sluitstuk uit de elektroborstel (afb. 06).
Algemene aanwijzingen voor de accu
De accu is bij aflevering niet volledig opgeladen.
Laad de accu vóór het eerste gebruik volledig op. Plan daarvoor ca. 4 uur in.
Om het maximale vermogen van de accu te activeren, moet het opladen de eerste keer in de PowerUnit worden gedaan.
Als de accu vol is, wordt het controle-lampje van het laadniveau van de accu uitgeschakeld om energie te besparen.
U kunt maximaal 17 minuten zuigen als u de complete stofzuiger gebruikt en de hoogste stand kiest.
Als u echter de PowerUnit Solo gebruikt en de laagste stand kiest, kunt u maximaal 60 minuten zuigen.
Accu opladen (zonder wandmontage) (afb. 11)
U kunt de stofzuiger staand opbergen en de accu direct opladen.
■ Steek de PowerUnit in de elektrische borstel om ervoor te zorgen dat de stofzuiger goed blijft staan.
■ Draai de stofzuiger naar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.
■ Steek de laadstekker van de bijgevoegde laadkabel in de laadbus op de onderkant van de accu.
■ Steek de oplader in een stopcontact.
Het laden begint.
Lees verder in de paragraaf "Controle-lampje laadniveau accu".
Accu opladen (met wandmontage) (afb. 12 + 13)
U heeft 2 mogelijkheden om de stofzui- ger in de meegeleverde wandhouder op te bergen en op te laden.
Voor wandmontage heeft u een geschikte plek nodig in de buurt van een vrij stopcontact.
Wandmontage (afb. 14 + 15)
Op de achterkant van de meegeleverde wandhouder zit een montageplaat met een zakje schroeven.
Voor de wandmontage moet u de montageplaat op de wand van de gewenste plek bevestigen.
■ Verwijder het zakje schroeven.
■ Druk op de ontgrendelingsknop op de onderkant van de wandhouder.
■ Verwijder de montageplaat naar beneden van de wandhouder.
Montageplaat bevestigen (afb. 16 + 17)
Om de montageplaat op de wand te bevestigen, zijn er 2 pluggen en 2 TORX-schroeven T20 bijgevoegd. Verder heeft u een accuschroevendraaier of een boormachine nodig (diameter boortje 6 mm).
Afhankelijk van de gekozen constructie van uw stofzuiger kiest u een afstand van 45 cm of 98 cm van de onderste rand van de montageplaat tot aan de vloer.
Zorg ervoor dat u geen kabels be- schadigt die zich in de wand bevin- den.
■ Bevestig de montageplaat aan de wand.
Laadkabel in de wandhouder bevestigen (afb. 18, 19 + 20)
Aan de onderkant van de wandhouder zit een kabelvak.
■ Druk op de beide ontgrendelings-knoppen op de onderkant van de wandhouder en verwijder het klepje van het kabelvak.
■ Steek de laadstekker van de bijgevoegde laadkabel van bovenaf in de opening.
■ Plaats de laadkabel in de kabelgeleiding.
■ Plaats het klepje terug en vergrendel het kabelvak.
Hulpstukhouder plaatsen (indien nodig) (afb. 21)
Om de drie accessoires op de wandhouder op te bergen, is er een hulpstukhouder bijgevoegd (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").
■ Steek de hulpstukhouder tot de aan-slag op de wandhouder.
Wandhouder plaatsen (afb. 22 + 23)
■ Zet de wandhouder van bovenaf op de montageplaat totdat de wandhouder duidelijk vastklikt.
■ Steek de PowerUnit van de in elkaar gezette stofzuiger met de accu van bovenaf in de wandhouder.
■ Steek de oplader in het stopcontact.
Het laden begint.
Controlelampje laadniveau accu (tijdens het laden) (afb. 24)
Het laadniveau van de accu wordt op de PowerUnit weergegeven.
Oplaadcapaciteit Controlelampje
Ca. 0–34% knippert onderaan langzaam
Ca. 35–69% brandt onderaan, knippert in het midden langzaam
Ca. 70–90% brandt onderaan en in het midden, knippert boven- aan langzaam
Ca. 91–99% brandt onderaan, in het midden en bovenaan
100% uitgeschakeld
Als de accu vol is, wordt het controle-lampje van het laadniveau van de accu uitgeschakeld om energie te besparen.
Als de accu lange tijd niet is gebruikt en leeg is, gaat de accu in de veiligheidsmodus. Het controlelampje van het laadniveau van de accu reageert dan bij het laden in de PowerUnit pas na ca. 30–60 minuten.
Controlelampje laadniveau accu (tijdens gebruik) (afb. 24)
Het laadniveau van de accu wordt op de PowerUnit weergegeven.
Oplaadcapaciteit Controlelampje
Ca. 100–70% brandt bovenaan, in het midden en onderaan
Ca. 69–35% brandt in het mid- den en onderaan
Ca. 34–11% brandt onderaan
Ca. 10–0% knippert onderaan langzaam
Gebruik van de meegeleverde accessoires (afb. 25)
Het Miele assortiment voor vloerbe- dekkingen biedt geschikte hulpstuk- ken voor veel speciale toepassingen (zie het hoofdstuk "Bij te bestellen accessoires").
① Meubelzuigmond XL
Hulpstuk voor het zuigen van ge- stoffeerde meubels, matrassen en kussens.
② Kierenzuiger
Hulpstuk voor het zuigen van na- den, kieren en hoeken.
③ Reliëfborstel
Hulpstuk voor het zuigen van sierlijsten, houtsnijwerk of kwetsbare voorwerpen.
De borstel kan in elke gewenste stand worden gedraaid.
④ Hulpstukhouder
Voor het opbergen van de drie accessoires.
Symbolen op de houder geven aan waar u de hulpstukken kunt plaatsen. U kunt de hulpstukhouder op de wandhouder plaatsen (zie het hoofdstuk "Plaatsen en aansluiten", paragraaf "Hulpstukhouder plaatsen").
Elektroborstel Multi Floor XXL (afb. 26)
Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.
Schade door vastzittend opge- nuil.
Er kunnen krassen op de te zuigen ondergrond komen.
Controleer of er geen stenen, scherven e.d. op de onderkant van de elektroborstel zitten.
De elektroborstel is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en harde vloeren.
Tip: Als u traptreden met vloerbedekking comfortabel wilt zuigen, laat u de zuigbuis weg.
Tip: Als u eens een grotere hoeveelheid grover vuil wilt opzuigen, gebruikt u de constructie PowerUnit Solo (zie hoofdstuk "Plaatsen en aansluiten", paragraaf "PowerUnit Solo").
Handborstel Electro Compact (HX SEB) (afb. 27)
(afhankelijk van het model)
Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.
Schade door vastzittend opge- nuil.
Er kunnen krassen op de te zuigen ondergrond komen.
Controleer of er op de onderkant van de handborstel geen stenen, scherven e.d. zitten.
De handborstel is heel geschikt voor het intensief reinigen van autostoelen en traptreden met vloerbedekking.
Het beste reinigingsresultaat op ge- stoffeerde meubels ontstaat als u de meubelzuigmond XL gebruikt.
Tip: Als u autostoelen of traptreden comfortabel wilt zuigen, laat u de zuig-buis weg.
Tip: Als u eens een grotere hoeveelheid grover vuil wilt opzuigen, gebruikt u de constructie PowerUnit Solo (zie hoofdstuk "Plaatsen en aansluiten", paragraaf "PowerUnit Solo").
Extra accu en accu- laadstation (afb. 28)
(afhankelijk van het model)
Door een extra accu te gebruiken, kunt u de gebruiksduur van de stofzuiger verdubbelen.
Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk "Plaatsen en aansluiten", paragraaf "Algeme- ne aanwijzingen voor de accu".
■ Plaats de accu vanaf de tweede keer dat u deze oplaadt in het accu-laadstation totdat de accu duidelijk vastklikt.
■ Steek de stekker in een stopcontact.
Het laden begint. Het controlelampje van het laadniveau van de accu knippert links.
Uitleg over de indicatie van het laadni-veau van de accu vindt u in het hoofd-stuk "Plaatsen en aansluiten", paragraaf "Controlelampje laadniveau accu".
Als u de lege accu direct na gebruik in het accu-laadstation oplaadt, begint het laden pas als de accu is afgekoeld.
Het afkoelen kan wel 60 minuten du- ren. Gedurende deze tijd reageert het controlelampje van het laadniveau van de accu op het laadstation niet.
Gebruik
In- en uitschakelen (afb. 29)
■ Trek de laadstekker uit de laadbus van de accu als u de accu direct heeft opgeladen.
■ Haal de stofzuiger uit de wandhouder als u de accu daarin heeft opgeladen.
■ Gebruik de Aan/Uit-schakelaar op de comfort-greep ①.
Zuigvermogen kiezen
U kunt het zuigvermogen van de stofzuiger aan de situatie aanpassen. Als u het zuigvermogen verlaagt, kunt u de elektrische borstel gemakkelijker heen en weer bewegen.
U kunt op de comfort-greep 3 standen kiezen:
1 laagste stand voor lichte vervuiling
2 middelste stand voor normale vervuiling
Max. hoogste stand voor sterke vervuiling
In de middelste en hoogste stand is een vloerherkenning geactiveerd.
Afhankelijk van de ondergrond wordt het verbruik van de elektrische borstel optimaal ingesteld. Hierdoor kan het geluid tijdens het gebruik veranderen.
Verlichting van het te reinigen oppervlak
(afhankelijk van het model)
De elektroborstel van uw stofzuiger heeft BrilliantLight om het te reinigen oppervlak te verlichten.
Neerzetfunctie voor korte pauzes
(mag om veiligheidsredenen alleen worden gebruikt als de PowerUnit onder aan de stofzuiger is geplaatst)
Als u aan het zuigen bent en de PowerUnit is onderaan de stofzuiger geplaatst, kunt u het zuigen gemakkelijk onderbreken.
■ Draai de stofzuiger naar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt.
De stofzuiger staat veilig, de elektrische borstel wordt uitgeschakeld en de accu wordt gespaard.
Als u het aansluitstuk van de elektrische borstel weer ontgrendelt, wordt de elektrische borstel weer ingeschakeld.
Onderhoud
⚠️ Kans op letsel door roterende borstelas.
U kunt verwondingen oplopen door de roterende borstelas.
Schakel de stofzuiger voor elk onderhoud uit. Gebruik daarvoor de Aan/Uit-schakelaar op de Comfortgreep.
Nieuwe onderdelen zijn verkrijgbaar bij de Miele vakhandelaar of rechtstreeks bij Miele.
Maak het stofreservoir uiterlijk leeg als het stof de markering max op het reservoir bereikt.
■ Draai het deksel van het stofreservoir in de richting van de pijl tot aan de eerste aanslag.
■ Trek het stofreservoir naar boven en verwijder het.
U kunt de inhoud van het reservoir bij het huisvuil doen als u alleen normaal huisstof heeft opgezogen.
■ Houd het stofreservoir vlak boven de afvalemmer zodat er geen stof opwervelt.
■ Draai het deksel van het stofreservoir in de richting van de pijl tot aan de volgende aanslag.
Het klepje onder aan het stofreservoir gaat open en het stof valt eruit.
■ Draai het deksel van het stofreservoir terug in de uitgangspositie.
■ Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
■ Leid de greep van het stofreservoir van bovenaf langs de geleiding op het aansluitstuk van de PowerUnit totdat het stofreservoir duidelijk vast-klikt.
Fijnstofffilter reinigen (afb. 35)
In het stofreservoir bevindt zich het fijnstofffilter.
Reinig het fijnstofffilter minstens één keer per maand.
■ Verwijder het stofreservoir.
■ Haal het fijnstofffilter er naar boven toe uit.
Schade door fouten bij het reini-
Het fijnstofffilter kan beschadigd ra- ken en daardoor niet meer goed wer- ken.
Reinig het fijnstofffilter niet aan de binnenkant. Gebruik voor de reini- ging geen scherpe of spitse voor- werpen. Borstel het fijnstofffilter niet af.
■ Houd het fijnstofffilter boven een af- valemmer.
■ Klop het fijnstofffilter via de rubberen onderrand voorzichtig uit.
■ Draai het fijnstofffilter daarbij iets, zo- dat het vuil uit alle ruimtes kan wor- den verwijderd.
■ Plaats het schone fijnstofffilter correct terug in het stofreservoir.
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.
Voorfilter reinigen (afb. 36–39)
In het stofreservoir bevindt zich het voorfilter.
Reinig het voorfilter indien nodig.
■ Verwijder het stofreservoir.
■ Verwijder het fijnstofffilter (afb. 35).
■ Leeg het stofreservoir boven een af- valemmer en haal het voorfilter er naar boven toe uit.
■ Ontgrendel het motorfilter linksom en haal het motorfilter er naar boven toe uit.
Schade door fouten bij het reini-
Het voorfilter kan beschadigd raken en daardoor niet meer goed werken.
Gebruik voor de reiniging geen scherpe of spitse voorwerpen.
■ Klop het voorfilter voorzichtig uit boven een afvalemmer.
Tip: Gebruik een fijne reinigingsborstel of iets dergelijks om het voorfilter ook grondig aan de binnenkant te reinigen. U hoeft het motorfilter niet te reinigen. U kunt het eruit halen, zodat u beter bij de binnenkant van het voorfilter kunt kommen.
■ Plaats het motorfilter na het reinigen van het voorfilter correct en goed vast terug in het voorfilter.
■ Vergrendel het motorfilter rechtsom tot aan de aanslag.
■ Plaats het voorfilter weer in het stofreservoir.
■ Breng de invoerhulpstukken van beide onderdelen naar elkaar toe en draai het deksel van het stofreservoir terug in de uitgangspositie.
■ Sluit de klep onder aan het stofreservoir totdat deze duidelijk vastklikt.
■ Plaats het fijnstofffilter terug.
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.
Stofreservoir reinigen
Reinig het stofreservoir indien nodig.
■ Verwijder het stofreservoir.
■ Leeg het stofreservoir boven een af- valemmer en haal het voorfilter er naar boven toe uit (afb. 36).
■ Reinig het reservoir met water en mild afwasmiddel.
■ Maak het stofreservoir vervolgens goed droog.
■ Plaats het voorfilter weer in het stofreservoir en draai het voorfilter weer in de uitgangspositie (afb. 38 + 39).
■ Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit.
Elektroborstel/handborstel reinigen (afb. 40)
(handborstel afhankelijk van het model)
■ Neem de elektroborstel/handborstel van de stofzuiger (afb. 06).
■ Leg de elektroborstel/handborstel met de onderkant naar boven op een glad en schoon oppervlak.
■ Draadjes, haren en dergelijke die zich om de borstelas hebben gewikkeld, kunt u met een schaar doorknippen. De borstelas heeft een speciale groef waarlangs u kunt knippen.
De afgeknipte draadjes en haren kunt u daarna met de stofzuiger opzuigen.
U kunt de kleine loopwieltjes bij een zeer sterke vervuiling of blokkade verwijderen en reinigen (niet noodzakelijk bij de handborstel). Gebruik een sleufschroevendraaier om ze te verwijderen.
Borstelas verwijderen (afb. 41)
(niet mogelijk bij de handborstel)
U kunt de borstelas uit de elektroborstel halen om hardnekkige verontreinigingen te verwijderen en ook de binnenkant van de elektroborstel te reinigen.
■ Ontgrendel het klepje aan de zijkant van de elektroborstel zodat u het symbool ⏻ ziet.
■ Klap het klepje omhoog, totdat u weerstand voelt.
■ Verwijder de borstelas.
■ Verwijder de greep van de borstelas als u hier erge verontreinigingen ziet.
■ Reinig de borstelas en de greep van de borstelas en verwijder alle vastzittende verontreinigingen uit de binnenkant van de elektroborstel.
■ Ga in omgekeerde volgorde te werk om de elektroborstel weer in elkaar te zetten.
Accu vervangen
Zorg ervoor dat u een originele Miele li-ion-accu AP01 (HX LA) in huis heeft.
Neem de aanwijzingen in acht voor de omgang met en afvoer van de accu. Zie hiervoor de hoofdstukken "Veiligheidsinstructies en waarschuwingen", "Een bijdrage aan de bescherming van het milieu" en "Plaatsen en aansluiten" (paragraaf "Algemene aanwijzingen voor de accu").
Nuttige tips
De meeste storingen en problemen die bij dagelijks gebruik kunnen optreden, kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen.
De volgende tabellen helpen u de oorzaken van een probleem te achterhalen en het probleem te verhelpen.
Kans op letsel door roterende borstelas.
U kunt verwondingen oplopen door de roterende borstelas.
Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen.
Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort-greep.
| Probleem Oorzaak en oplossing | |
| De reinigingscapaciteit is onvoldoende. | Het stofreservoir is vol.■ Leeg en reinig het stofreservoir (zie hoofdstuk “Onderhoud”). |
| De elektroborstel is vervuild/verstopt.■ Reinig de elektroborstel (zie hoofdstuk “Onderhoud”, paragrafen “Elektroborstel reinigen” en “Borstelas uit de elektroborstel verwijderen”). | |
| De capaciteit wordt minder. | Het fijnstofffilter is verontreinigd.■ Reinig het fijnstofffilter (zie het hoofdstuk “Onderhoud”, paragraaf “Fijnstofffilter reinigen”). |
| Het voorfilter is verontreinigd.■ Reinig het voorfilter (zie het hoofdstuk “Onderhoud”, paragraaf “Voorfilter reinigen”). | |
| De elektrische borstel wordt automatisch uit-geschakeld. | De elektrische borstel is overbelast, bijvoorbeeld op een hoogpolig tapijt.■ Schakel de stofzuiger uit en schakel de stofzuiger weer in met een lager zuigvermogen. Gebruik daarvoor de Aan/Uit-schakelaar op de comfort-greep. |
| Het geluid verandert tijdens het zuigen. | In de middelste en hoogste stand is een vloerherken-ning geactiveerd. Afhankelijk van de ondergrond wordt het verbruik van de elektrische borstel automa-tisch optimaal ingesteld.■ Het geluid hoort bij het normale functioneren van de stofzuiger. |
| De stofzuiger doet het niet na het inschakelen. | Er is geen accu geplaatst of de accu is niet juist ge- plaatst.■ Plaats de accu of controleer of de accu goed is geplaatst (zie het hoofdstuk “Plaatsen en aanslui- ten”, paragraaf “Accu plaatsen”). |
| De accu is niet voldoende opgeladen.■ Laad de accu precies zo op als in deze gebruiksaanwijzing is beschreven (zie hoofdstuk “Plaatsen en aansluiten”, paragrafen “Algemene aanwijzingen over de accu” en “Accu opladen”). | |
| Er is geen originele Miele accu geplaatst.■ Plaats een originele Miele li-ion-accu AP01 (HX LA). | |
| De eerste keer opladen van de accu heeft buiten de PowerUnit plaatsgevonden.■ Laad de accu de eerste keer altijd in de PowerUnit op om de accu te activeren (zie hoofdstuk “Plaat- sen en aansluiten”, paragrafen “Algemene aanwij- zingen voor de accu” en “Accu opladen”). | |
| De laadstekker zit er nog in.■ Trek de laadstekker uit de laadbus aan de onder- kant van de accu. | |
Foutmeldingen
Kans op letsel door roterende borstelas.
U kunt verwondingen oplopen door de roterende borstelas.
Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen.
Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort-greep.
Foutmeldingen worden weergegeven doordat het controlelampje van het laadni-veau van de accu op de PowerUnit snel knippert.
| Probleem Oorzaak en oplossing | |
| Het onderste controle-lampje knippert snel | Interne systeemfout■ Haal de accu eruit, wacht 10 seconden, plaats de accu terug en laad deze op. |
| Het onderste en middel-ste controlelampje knipperen snel | Storing “Oververhitting accu”■ Wacht ca. 30 minuten voordat u de stofzuiger weer inschakelt. |
| Het middelste en bo-venste controlelampje knipperen snel | Storing “Accu niet herkend”■ Plaats een originele Miele-li-ion-accu AP01 (aan-duiding: HX LA). |
| Het bovenste controle-lampje knippert snel | Storing “Comfort-greep niet herkend”■ Haal de comfort-greep eraf en zet deze weer terug (zie het hoofdstuk “Plaatsen en aansluiten”, paragraaf “Comfort-greep plaatsen”).■ Haal de accu eruit, wacht 10 seconden en plaats de accu terug. |
Onderhoud
⚠️ Kans op letsel door roterende borstelas.
U kunt verwondingen oplopen door de roterende borstelas.
Schakel de stofzuiger voor elke reiniging uit. Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort-greep.
Buitenkant en accessoires
⚠️ Gevaar voor elektrische schok door netspanning.
Als er vocht op de oplader komt, kunt u een elektrische schok krijgen. Dompel de oplader nooit onder in water.
Neem de speciale reinigingstips voor het stofreservoir in het hoofdstuk "Onderhoud" in acht.
De buitenkant van de stofzuiger en de kunststof accessoires kunt u reinigen met een normaal reinigingsmiddel voor kunststof.
⚠️ Schade als gevolg van ongeschikte reinigingsmiddelen.
Alle oppervlakken zijn krasgevoelig. Alle oppervlakken kunnen verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.
Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhoudsmiddelen.
Service
Contact bij storingen
Voor storingen die u niet zelf kunt ver- helpen, waarschuwt u uw Miele vakhan- delaar of Miele.
De contactgegevens van de afdeling klantcontacten van Miele vindt u achteraan in dit document.
Garantie
De garantietermijn voor dit apparaat bedraagt 2 jaar.
Meer informatie over de garantievoor-waarden in uw land kunt u bij Miele verkrijgen.
Bij te bestellen accessoires
Houd u in de eerste plaats aan de reinigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.
Wij adviseren het gebruik van accessoires met het logo "ORIGINAL Miele" op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het beste reinigingsresultaat.
Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder logo "ORIGINAL Miele" op de verpakking, vallen niet onder de garantie van de stofzuiger.
Verkoop accessoires
Originele accessoires zijn verkrijgbaar via de Miele webshop, bij Miele of bij de Miele vakhandelaar.
Originele Miele accessoires herkent u aan het logo “ORIGINAL Miele” op de verpakking.
Sommige modellen zijn standaard al voorzien van een of meer van de volgende accessoires.
Handborstel Electro Compact (HX SEB)
Voor het intensief reinigen van auto-stoelen en traptreden met vloerbedekking.
Lamellen-/radiatorborstel (SHB 30)
Met de radiatorborstel kunt u radiatoren, voegen en lamellen schoonzui-gen.
Voor het zuigen van matrassen en gestoffeerde meubels tot in de naden.
Kierenzuiger, 300 mm (SFD 10)
Een extra lange kierenzuiger voor het zuigen van naden, kieren, hoeken, etc.
Kierenzuiger, 560 mm (SFD 20)
Een flexibele kierenzuiger voor het zuigen van moeilijk toegankelijke plekken.
Extra accu AP01 (HX LA)
Om de gebruiksduur van de stofzuiger te verdubbelen.
Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk "Plaatsen en aansluiten", paragraaf "Algeme- ne aanwijzingen voor de accu".
Accu-laadstation LS03 (HX LS)
Om de extra accu onafhankelijk van het apparaat en tegelijkertijd op te laden.
nv Miele België / S.A. Miele Belgique
Herstellingen aan huis en andere inlichtingen /
Miele Nederland B.V.
Postbus 166
4130 ED Vianen
Telefoon: (03 47) 37 88 88
