GEBRUIKSAANWIJZING 3085 HC SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Geeignete Bits verwenden u ! Nur scharfe Bits verwenden23 veiligheidswaarschuwingen, instructies, illustraties en specicaties die met dit elektrisch gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw door het voedingsnet aangedreven (met snoer) elektrisch gereedschap of accu aangedreven (snoerloos) elektrisch gereedschap.

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. b) Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosfeer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoen, gassen of stof. Elektrisch gereedschap creëert vonken, deze kunnen stof of dampen in brand steken. c) Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Aeiding kan tot controleverlies leiden.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap dient met het stopcontact overeen te stemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok. d) Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok. e) Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok. f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte noodzakelijk is, gebruik een dierentieelschakelaar. Het gebruik van een dierentieelschakelaar verkleint het risico op elektrische schokken.

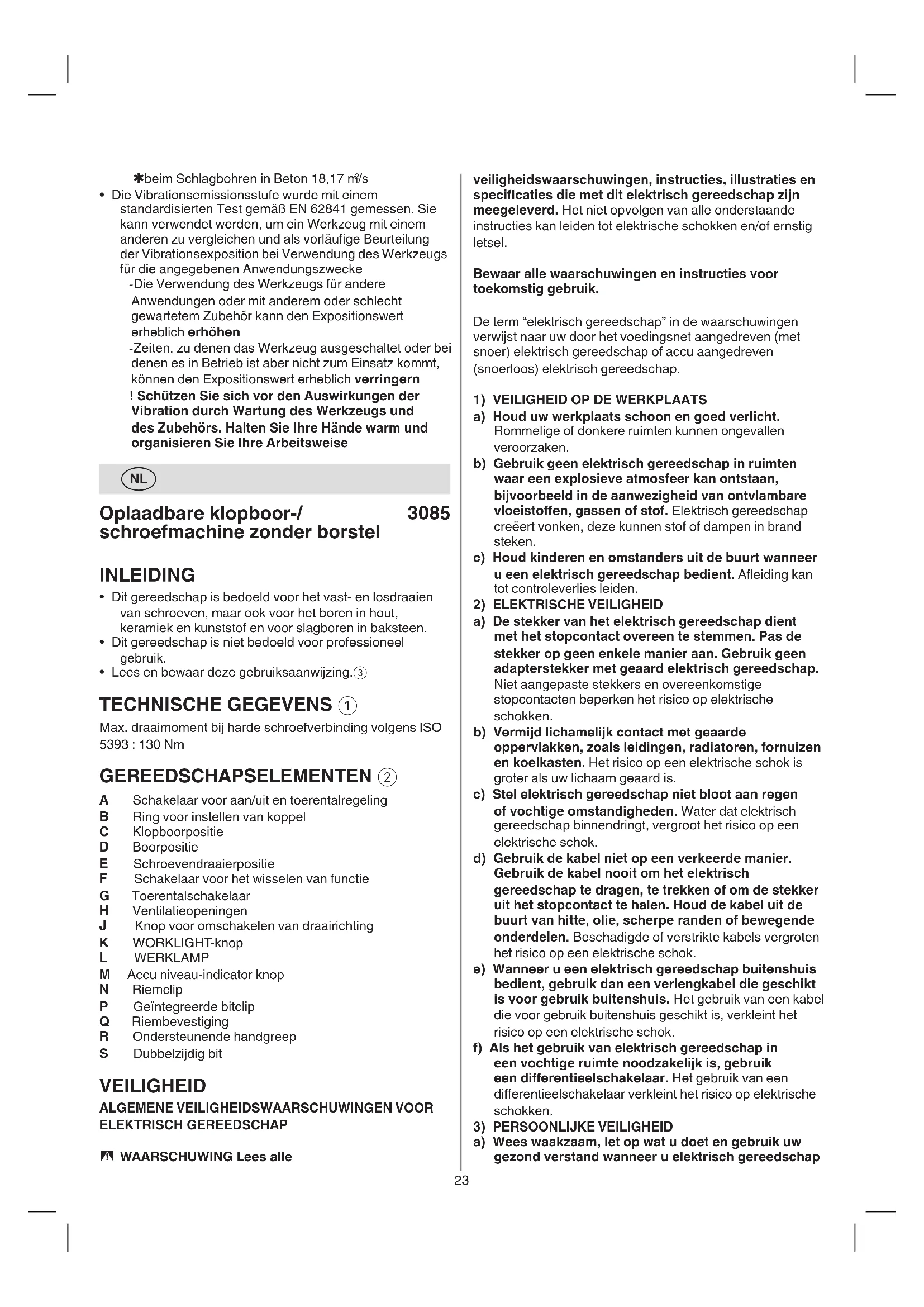

Oplaadbare klopboor-/ schroefmachine zonder borstel

• Dit gereedschap is bedoeld voor het vast- en losdraaien van schroeven, maar ook voor het boren in hout, keramiek en kunststof en voor slagboren in baksteen.

• Dit gereedschap is niet bedoeld voor professioneel gebruik.

• Lees en bewaar deze gebruiksaanwijzing.3 TECHNISCHE GEGEVENS 1 Max. draaimoment bij harde schroefverbinding volgens ISO 5393 : 130 Nm GEREEDSCHAPSELEMENTEN 2 A Schakelaar voor aan/uit en toerentalregeling B Ring voor instellen van koppel C Klopboorpositie D Boorpositie E Schroevendraaierpositie F Schakelaar voor het wisselen van functie G Toerentalschakelaar H Ventilatieopeningen

J Knop voor omschakelen van draairichting K WORKLIGHT-knop L WERKLAMP M Accu niveau-indicator knop N Riemclip

P Geïntegreerde bitclip Q Riembevestiging R Ondersteunende handgreep S Dubbelzijdig bit VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCH GEREEDSCHAP - WAARSCHUWING Lees alle24 die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer het door onervaren personen wordt gebruikt. e) Onderhoud het elektrisch gereedschap en de accessoires. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het weer in gebruik neemt. Vele ongevallen zijn het gevolg van slecht onderhouden elektrisch gereedschap. f) Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. g) Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden. h) Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

5) ACCU-GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accupack kan tot brandgevaar leiden wanneer hij gebruikt wordt met een ander accupack. b) Gebruik elektrisch gereedschap alleen met het speciek aangegeven accupack. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. c) Wanneer u de accu niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken. d) Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in contact komt met de ogen, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken. e) Gebruik geen accupack of gereedschap dat is beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel. f) Stel een accupack of gereedschap niet bloot aan vuur of excessieve temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kunnen leiden tot een explosie. gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel. c) Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken. d) Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap achterlaten kan leiden tot persoonlijk letsel. e) Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden. f) Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken. g) Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen. h) Word niet zelngenomen door de ervaring die u heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) ELEKTRISCH GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit de stroomvoorziening en/of verwijder het accupack, indien deze kan worden verwijderd, uit het elektrisch gereedschap voordat u het instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap. d) Berg niet-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen25 kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Zorg ervoor, dat schakelaar J 2 in de midden- (blokkeer-) positie staat, vóórdat u het gereedschap instelt of accessoires vervangt en ook wanneer u het gereedschap draagt of opbergt ACCESSOIRES

• SKIL kan alleen een correcte werking van het gereedschap garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van het gereedschap

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden) BATTERIJEN

• De meegeleverde accu is deels opgeladen (om een volledige capaciteit van de accu te garanderen, moet u de accu volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine - SKIL-batterij: BR1*31**** - SKIL-oplader: CR1*31****

• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze onmiddellijk

• Haal de batterij niet uit elkaar

• Stel machine/batterij niet bloot aan regen

• Toegestane omgevingstemperatuur (machine/oplader/ batterij):

• bij het laden 4...40°C

• bij het gebruik -20...+50°C

• bij opslag -20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Accu’s exploderen als zij in vuur worden gegooid, dus verbrand de accu in geen geval

Bewaar het gereedschap/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIK

• Gecombineerde schakelaar voor aan/uit en g) Neem alle laadinstructies in acht en laad het accupack of het gereedschap niet buiten het gespeciceerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.

a) Laat uw elektrisch gereedschap repareren door een gekwaliceerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. b) Repareer beschadigde accupacks nooit. Onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of een geautoriseerde dienstverlener.

WERKZAAMHEDEN a) Draag gehoorbescherming tijdens klopboren. Blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. b) Gebruik de extra handgreep/handgrepen. Als men de controle verliest kan dit persoonlijk letsel als gevolg hebben. c) Houd het elektrisch gereedschap vast aan de geïsoleerde grepen, als u een handeling uitvoert waarbij het zaagaccessoire of bevestigingsmiddel in contact kan komen met verborgen bedrading. Contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

a) Werk nooit met hogere snelheden dan de maximale snelheid van de boorbit. Bij hogere snelheden kan de bit gaan buigen als men hem vrij laat draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben. b) Begin altijd bij lage snelheid te boren en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden kan de bit gaan buigen als men hem vrij laat draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben. c) Oefen uitsluitend kracht uit in de directe richting van de bit en oefen geen excessieve kracht uit. Bits kunnen buigen waardoor ze kunnen breken of men de controle verliest, met persoonlijk letsel als gevolg. ALGEMEEN

• Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgaand koppel en als het gereedschap tijdens het gebruik niet goed wordt ondersteund, kan verlies van controle optreden met persoonlijk letsel tot gevolg.

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvangvoorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als26 - voor klopboren - voor boren van kleine diameters

• WERKLAMP L r - WERKLAMP L zal branden in de standaard modus voor lage helderheid wanneer het gereedschap is ingeschakeld OF als WERKLAMP-knop K ingedrukt is zonder het gereedschap aan te zetten. De helderheid kan worden uitgeschakeld van uit naar laag naar hoog of van laag naar hoog naar uit door op de WERKLAMP- knop K te drukken. - Lage helderheid - schakelt ca. 10 sec. na het loslaten van de aan-/uit-schakelaar uit - Hoge helderheid - schakelt ca. 600 sec. na het loslaten van de aan-/uit-schakelaar uit - Uit - als u op de WERKLAMP-knop K drukt om de WERKLAMP L actief uit te schakelen en de WERKLAMP L niet wordt ingeschakeld door opnieuw op de schakelaar voor aan/uit en snelheidsregeling A te drukken. ! WERKLAMP-knop K is uitgeschakeld terwijl het gereedschap wordt gebruikt. De helderheid moet alleen worden omgeschakeld als het gereedschap niet draait. ! als de WERKLAMP gaat knipperen is de accubescherming geactiveerd (zie hieronder)

• Accubescherming Het gereedschap wordt plotseling uitgeschakeld of kan niet worden ingeschakeld, wanneer: - de belasting is te hoog --> verwijder de belasting en start opnieuw - de temperatuur van de accu ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C --> 2 niveaus van de accuniveau-indicator beginnen te knipperen als er op knop M7c wordt gedrukt; wacht tot de accu weer binnen het toegestane bedrijfstemperatuurbereik zit - de accu is bijna leeg (ter bescherming tegen diepe ontlading) –> er wordt een laag accuniveau of knipperend accuniveau 7b weergegeven door de accuniveau-indicator als er op knop M wordt gedrukt; accu opladen ! blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken

• Het gereedschap vasthouden en geleiden t ! houd het gereedschap tijdens het werk altijd vast bij het (de) grijs gekleurde greepvlak(ken) - gebruik altijd hulphandgreep N, die aan beide zijden van het gereedschap kan worden gemonteerd, afhankelijk van persoonlijke voorkeur en comfort. Maak de hulphandgreep los of vast zoals afgebeeld y - Houd ventilatiesleuven H 2 vrij. - oefen niet te veel druk uit; laat het gereedschap het werk voor u doen

• Noodstop (anti-terugslagtechnologie) De snelstopfunctie (anti-terugslagtechnologie) geeft de gebruiker meer controle over het elektrisch gereedschap en biedt een betere bescherming tegen terugslag. - Het gereedschap schakelt uit als het plotseling en onvoorzien om de booras draait. - Om het apparaat weer in te schakelen, laat u de aan/ uit-schakelaar los en drukt u deze opnieuw in. snelheidsinstelling A 2 - regel het toerental traploos van 0 tot maximum door de schakelaar dieper in te drukken

• Opladen batterij ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij 2

• Batterijniveau-indicator 7 - Druk op de accuniveau-indicatorknop M om het huidige accuniveau weer te geven 7a ! als de laagste accuniveau-indicator begint te knipperen na het drukken van knop M 7b, is de accu leeg ! Als 2 niveaus van de accu-indicator beginnen te knipperen na het drukken van knop M 7c, bevindt de accu zich niet binnen het toegestane temperatuurbereik voor gebruik

• Riemclip bevestigen 8 - bevestig de riemclip N aan de boor met de meegeleverde schroef.

• Geïntegreerde bitclip P 2 - handige opslag van hex bits.

• Riembevestiging Q 2 - bevestig een polsband (niet inbegrepen) om uw pols tijdens het dragen van het gereedschap.

• De draairichting veranderen 9 - als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar A 2 niet ingedrukt worden ! schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits q ! gebruik geen bits met een beschadigde schacht

• Koppelregeling (VariTorque) w - het afgegeven koppel zal toenemen als koppelingsring B wordt versteld van positie 1 naar positie 24 - voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat de gewenste diepte is bereikt - in positie D is de koppeling geblokkeerd, hetgeen zware schroefwerkzaamheden en (niet-klop)boren mogelijk maakt - in positie C is de koppeling geblokkeerd, waardoor alleen klopboren mogelijk is ! zorg dat toerentalschakelaar G in positie 2 staat wanneer functieschakelaar F in de klopboorpositie staat ! gebruik de klopboorpositie C niet bij het boren in hout, metaal, keramiek en kunststof om te voorkomen dat de boorpunt/schroefstift beschadigt raakt

• Mechanische toerentalkeuze e - zet schakelaar G op het gewenste toerental ! bedien de toerentalschakelaar alleen als het gereedschap langzaam draait

- laag toerental - hoog koppel - voor schroeven en boren van grote diameters - voor draadtappen

✱ bij het boren in metaal <2,5 m/s

✱ bij het klopboren in beton 18,17 m/s

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van het gereedschap voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer het gereedschap is uitgeschakeld of wanneer het is ingeschakeld maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door het gereedschap en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

• Gebruik de juiste bits u ! gebruik uitsluitend scherpe bits

• Bij het boren in ijzerhoudende metalen - een kleiner gat voorboren, wanneer een groot gat nodig

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een gat voorgeboord te worden

• Boren in tegels zonder wegglijden a

• Voor meer informatie zie www.skil.com ONDERHOUD / SERVICE

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Houd het gereedschap altijd schoon (met name de ventilatiesleuven H 2) ! verwijder voor het reinigen de batterij uit het gereedschap

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur het gereedschap niet gedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

• Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer) MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool 6 zal u eraan herinneren als u het gereedschap moet afdanken ! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen GELUID / VIBRATIE
