HASZNÁLATI ÚTMUTATÓ 3085 HC SKIL

Kefementes, akkumulátoros ütvefúró/csavarozó

• A szerszám csavarok meghúzására és lazítására, valamint fa, kerámiák és műanyag fúrásra és tégla ütvefúrására szolgál.

• Ez a szerszám nem professzionális használatra készült.

• Olvassa el gyelmesen és őrizze meg ezt a használati utasítást.3

Maximális forgatónyomaték kemény csavarozásnál az ISO 5393 szerint: 130 Nm

A Be/Ki kapcsoló és sebességszabályozó B Forgatónyomaték szabályozó kapcsoló C Ütvefúrási helyzet D Fúrási helyzet

• Nota: i danni causati dal sovraccarico o da un utilizzo improprio dell’utensile non sono coperti dalla garanzia (le condizioni della garanzia SKIL sono consultabili sul sito web www.skil.com o presso il rivenditore). PROTEZIONE AMBIENTALE57 d) Ne használja a kábelt helytelen módon. Soha ne használja a kábelt az elektromos szerszám hordozására, húzására vagy lecsatlakoztatására. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. e) Az elektromos szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen az elektromos szerszám használata nedves helyen, használjon földzárlat- megszakítóval (FI-relé) ellátott tápellátást. A FI-relé használata csökkenti az áramütés veszélyét.

3) SZEMÉLYI BIZTONSÁG

a) Legyen gyelmes, ügyeljen arra, amit csinál, és józan ésszel fogjon a munkához, ha elektromos szerszámot használ. Ne használja az elektromos szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. b) Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések, mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő, rendeltetésszerű használata révén elkerüli a sérülési veszélyeket. c) Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesetekhez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, hogy közben az ujja a bekapcsoló gombon van, vagy ha a hálózati csatlakozódugót olyankor dugja be az aljzatba, amikor be van kapcsolva a szerszám. d) Vegye ki a csavarkulcsot és a beállító szerszámot, mielőtt az elektromos szerszámot bekapcsolná. Az elektromos szerszám mozgó alkatrészén felejtett csavarkulcs vagy eszköz személyi sérülést okozhat. e) Ne hajoljon a szerszám fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ezáltal jobban tudja irányítani az elektromos szerszámot a legváratlanabb helyzetben is. f) Viseljen megfelelő ruházatot. Ne hordjon laza, bő ruhát, és ne viseljen ékszert. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g) Ha az elektromos kéziszerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. h) Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) AZ ELEKTROMOS SZERSZÁM ÜZEMELTETÉSE ÉS

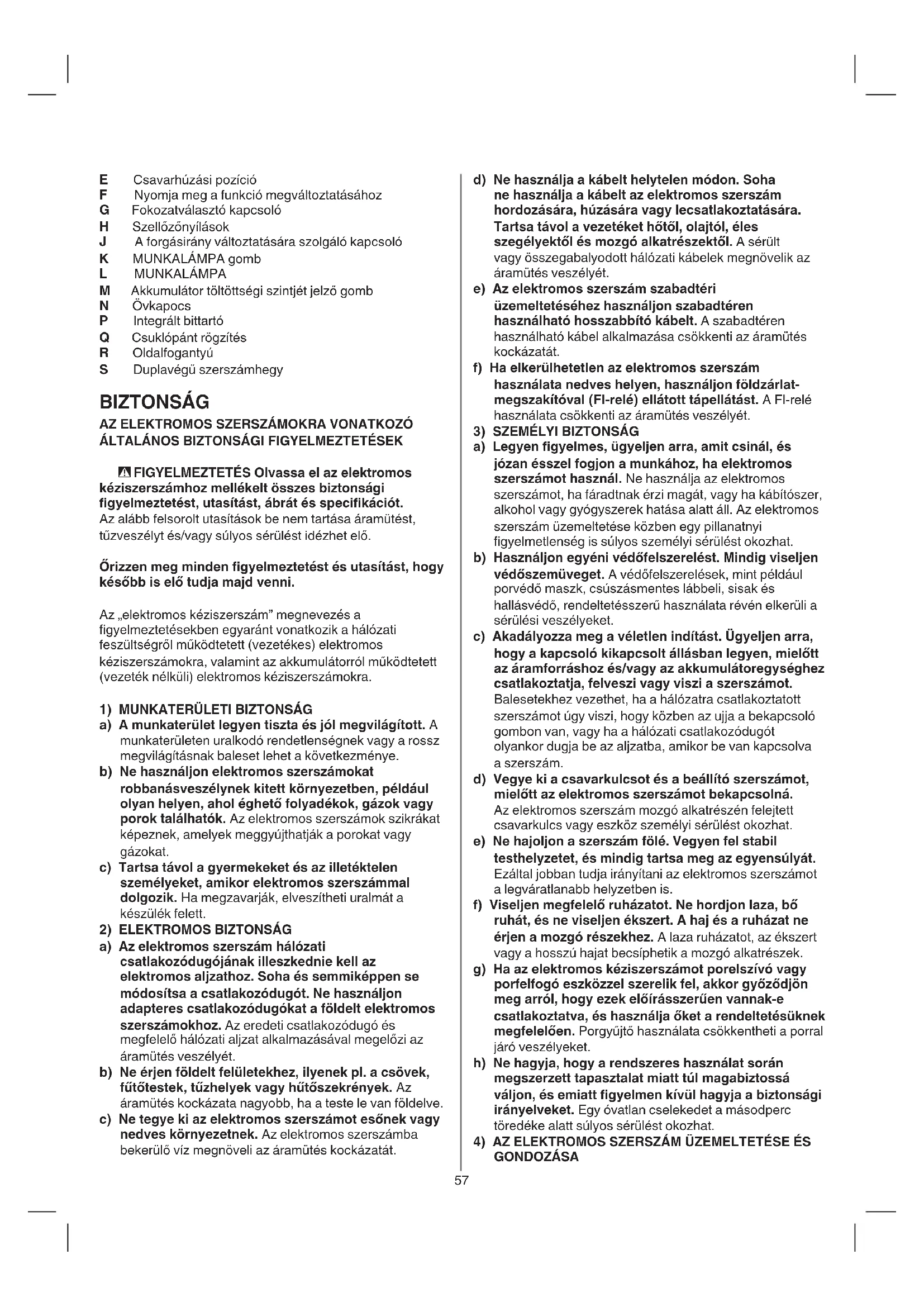

GONDOZÁSA E Csavarhúzási pozíció F Nyomja meg a funkció megváltoztatásához G Fokozatválasztó kapcsoló H Szellőzőnyílások

J A forgásirány változtatására szolgáló kapcsoló K MUNKALÁMPA gomb

M Akkumulátor töltöttségi szintjét jelző gomb N Övkapocs

P Integrált bittartó Q Csuklópánt rögzítés R Oldalfogantyú S Duplavégű szerszámhegy BIZTONSÁG

- FIGYELMEZTETÉS Olvassa el az elektromos kéziszerszámhoz mellékelt összes biztonsági gyelmeztetést, utasítást, ábrát és specikációt. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő. Őrizzen meg minden gyelmeztetést és utasítást, hogy később is elő tudja majd venni. Az „elektromos kéziszerszám” megnevezés a gyelmeztetésekben egyaránt vonatkozik a hálózati feszültségről működtetett (vezetékes) elektromos kéziszerszámokra, valamint az akkumulátorról működtetett (vezeték nélküli) elektromos kéziszerszámokra.

1) MUNKATERÜLETI BIZTONSÁG

a) A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. b) Ne használjon elektromos szerszámokat robbanásveszélynek kitett környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikrákat képeznek, amelyek meggyújthatják a porokat vagy gázokat. c) Tartsa távol a gyermekeket és az illetéktelen személyeket, amikor elektromos szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

2) ELEKTROMOS BIZTONSÁG

a) Az elektromos szerszám hálózati csatlakozódugójának illeszkednie kell az elektromos aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a földelt elektromos szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. b) Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. c) Ne tegye ki az elektromos szerszámot esőnek vagy nedves környezetnek. Az elektromos szerszámba bekerülő víz megnöveli az áramütés kockázatát.58 kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat. d) Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ne érjen ehhez. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat. e) Ne használjon sérült vagy módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható viselkedést válthatnak ki, amelynek eredménye tűz, robbanás vagy sérülésveszély lehet. f) Ne tegye ki az akkumulátoregységet tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. g) Tartsa be a töltési utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.

a) Az elektromos kéziszerszám szervizelését szakképzett szerelő végezze, csak az eredetivel megegyező cserealkatrészek felhasználásával. Ezzel biztosítja az elektromos szerszám biztonságának fenntartását. b) Soha ne szervizeljen sérült akkumulátoregységet. Az akkumulátoregységet csak a gyártó vagy felhatalmazott szerviz szolgáltató szervizelheti. BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROS

MUNKAFOLYAMATHOZ a) Viseljen fülvédőt ütvefúrás során. A zajnak történő expozíció halláskárosodáshoz vezethet. b) Használja a kiegészítő fogantyú(ka)t. A szerszám feletti uralom elvesztése személyi sérüléseket okoz. c) Az elektromos szerszámot a szigetelt tartófelületeknél fogva tartsa, amikor olyan műveletet végez, ahol a fúrószerszám vagy a tokmány rejtett vezetéket érinthet. Ha a berendezés és a csavarok egy feszültség alatt álló vezetékhez érnek, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

2) BIZTONSÁGI UTASÍTÁSOK HOSSZÚ FÚRÓFEJ

ALKALMAZÁSAKOR a) Soha ne üzemeltesse magasabb sebességen a fúrófej maximális sebességbesorolásánál. Magasabb sebesség mellett a fej hajlamos elgörbülni, ha szabadon hagyják forogni a munkadarabhoz történő hozzáérés nélkül, ezzel személyi sérülést okozva. b) Mindig alacsony sebességen kezdje meg a fúrást, úgy, hogy a fúrófej a munkadarabhoz ér. Magasabb sebesség mellett a fej hajlamos elgörbülni, ha szabadon hagyják forogni a munkadarabhoz történő hozzáérés nélkül, ezzel személyi sérülést okozva. c) Egyenes vonalban és ne túl nagy erővel gyakoroljon nyomást a fúrófejre. A fúrófejek elgörbülhetnek, ami a fúrófej töréséhez vagy a szerszám feletti kontroll a) Ne terhelje túl az elektromos szerszámot. A munkájához használja az arra alkalmas elektromos kéziszerszámot. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. b) Ne használja az elektromos szerszámot, ha nem lehet a bekapcsoló gomb segítségével be- vagy kikapcsolni. Az olyan elektromos szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. c) Húzza ki a hálózati csatlakozó dugót az aljzatból és/ vagy vegye ki az akkumulátoregységet (ha kivehető) az elektromos szerszámból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. Az ilyen megelőző biztonsági óvintézkedések csökkentik az elektromos szerszám véletlen beindításának kockázatát. d) A használaton kívüli elektromos szerszámokat gyermekektől távol tárolja, és ne engedje meg, hogy olyan személyek használják az elektromos szerszámot, akik nem ismerik azt, vagy nincsenek tisztában ezekkel a biztonsági utasításokkal. Az elektromos szerszámok veszélyt jelentenek a gyakorlatlan felhasználó kezében. e) Gondosan tartsa karban az elektromos szerszámot és tartozékait. Ellenőrizze a mozgó részek beállítását és rögzítését, vizsgáljon meg minden részt, nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják az elektromos szerszám helyes működését. Használat előtt javíttassa meg a sérült elektromos szerszámot. A rosszul karbantartott elektromos szerszámok sok balesetet okoznak. f) A vágószerszámok legyenek mindig élesek és tiszták. A megfelelően karbantartott és kiélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. g) Az elektromos szerszámot, tartozékokat és szerszámfejeket, stb. mindig ezen biztonsági utasításoknak megfelelően használja, mindig vegye gyelembe a munkakörülményeket, és legyen tekintettel a megmunkálandó munkadarabra. Az elektromos kéziszerszám előírt rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet. h) Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és tartófelületek miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos.

5) AZ AKKUMULÁTORRAL MŰKÖDŐ SZERSZÁM

ÜZEMELTETÉSE ÉS GONDOZÁSA

a) Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. b) Az elektromos szerszámokat csak speciálisan meghatározott akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. c) Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok59

• a töltés során 4...40°C

• a használat során –20...+50°C

Használat előtt olvassa el a használati utasítást

Ha az akkumulátorok tűzbe kerülnek, akkor felrobbanhatnak, ezért semmilyen okból ne égesse el az akkumulátorokat

Ne tárolja a szerszámot/töltőt/akkumulátort 50°C feletti helyiségben

Ne dobja ki az elektromos szerszámokat és az akkumulátorokat a háztartási hulladékok közé KEZELÉS

• Kombinált kapcsoló a be-/kikapcsoláshoz és a sebességszabályozáshoz A 2 - kapcsolóra gyakorolt nyomás megváltoztatásával a sebesség fokozatmentesen nulláról max. fordulatszámig szabályozható

• Az akkumulátor töltése ! olvassa el a töltővel kapott biztonsági gyelmeztetéseket és utasításokat

• Az akkumulátor kivétele/berakása 2

• Akkumulátor töltésszintjelző 7 - Nyomja meg az akkumulátor töltöttségi szintjét jelző M gombot az aktuális akkumulátorszint 7a kijelzéséhez ! amikor a M 7b gomb megnyomása után az akkumulátor kijelzőjének legalacsonyabb szintje villogni kezd, akkor az akkumulátor lemerült ! ha az M 7c gomb megnyomása után az akkumulátor töltésszintjelző 2. szintje villogni kezd, akkor az akkumulátor nincs a megengedett üzemi hőmérséklet-tartományon belül

• Az övcsipesz felcsatolása 8 - csatlakoztassa az N övcsipeszt a fúróhoz a mellékelt csavar segítségével.

• Integrált bittartó P 2 - kényelmesen tárolhatja a hatlapú biteket.

• Pántos rögzítés Q 2 - a szerszám hordozásakor rögzítsen egy csuklópántot (nem tartozék) a keze köré.

• Forgásirány változtatás 9 - ha nincs megfelelően a bal/jobb pozícióba állítva, akkor az A 2 kapcsolót nem lehet aktiválni ! a forgásirány kizárólag a gép teljes leállása után változtatható

• A bitek cseréje q ! soha ne használjon sérült befogóvégű bitet

• Nyomatékszabályozás (VariTorque) w - a forgatónyomatékot úgy növelheti, ha a B kuplunggyűrűt 1-ről 24-re forgatja - amikor egy csavart akarunk becsavarni, először a VariTorque 1-es helyzetű beállítását próbáljuk ki majd növeljük ezt, amíg a kívánt mélységet el nem érjük - a D pozíció reteszeli a kuplungot, lehetővé téve a nehéz (nem ütve) fúrási és csavarozási feladatok elvégzését - a C pozíció kizárólag ütvefúráshoz reteszeli a kuplungot ! ellenőrizze, hogy a G fokozatválasztó kapcsoló 2-es helyzetben van, amikor az F kuplunggyűrűt ütvefúrásra állítja ! ne alkalmazza a C ütvefúrási pozíciót fa, fém, elvesztéséhez vezethet, ez pedig személyes sérülést okozhat.

ÁLTALÁNOS TUDNIVALÓK

• Használat előtt megfelelően rögzítse a szerszámot. Ez a szerszám nagy nyomatékot hoz létre, és ha a szerszámot nem megfelelően rögzíti működés közben, akkor elvesztheti az irányítást, ami személyi sérülést okozhat.

• Az olyan anyagokból származó por, mint például az ólmot tartalmazó festék, néhány fafajta, ásványi anyagok és fém, káros lehet (a por megérintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot, és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatású anyagnak minősül)

• Győződjön meg róla, hogy a J2 irányváltó-kapcsoló középső (rögzített) állásban van, mielőtt beállításokat végez vagy tartozékokat cserél, illetve amikor a gépet szállítja vagy tárolja TARTOZÉKOK

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését

• Csak olyan tartozékot használjon, amelyek legmagasabb megengedett fordulatszáma legalább akkora, mint a berendezés legmagasabb üresjárati fordulatszáma

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Rögzítse a munkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát (ha egy elektromos vezetékeket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet; egy gázvezeték megrongálása robbanást eredményezhet; egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet) AKKUMULÁTOROK

• A tartozék akkumulátor részlegesen van feltöltve (az akkumulátor teljes kapacitásának biztosítása érdekében az elektromos szerszám első használata előtt töltse fel teljesen az akkumulátort az akkumulátortöltőben)

• Csak a következő akkumulátorokkal és töltőkkel használja a szerszámot - SKIL akkumulátor: BR1*31**** - SKIL töltő: CR1*31****

• A hibás akkumulátor haladéktalanul cserélje ki

• Ne szerelje szét az akkumulátort

• A szerszámot/akkumulátort óvja az esőtől

• Megengedett környezeti hőmérséklet (szerszám/töltő készülék/akkumulátor):60 hogy Ön hol szereti, és Önnek hol kényelmes. Lazítsa meg, vagy rögzítse a segédfogantyút a y ábra szerint - tartsa szabadon as H 2 szellőzőnyílásokat - ne gyakoroljon túl nagy nyomást a gépre; hagyja, hogy a gép dolgozzon ön helyett

• Vészkikapcsolás (visszarúgás-gátló féktechnológia) A gyors kikapcsolás funkció (visszarúgás-gátló féktechnológia) jobb irányítást biztosít a felhasználónak az elektromos kéziszerszám felett, és jobb védelmet nyújt, mint a visszarúgásgátló féktechnológiával nem rendelkező elektromos szerszámok. - A szerszám kikapcsol, ha hirtelen és előre nem látható módon elfordul a fúrótengely körül. - A szerszám ismételt bekapcsolásához engedje el a be-/kikapcsolót, majd nyomja meg újra. HASZNÁLAT

• Mindig a megfelelő biteket használja u ! csak éles bitet használjon

• Fémekben történö fúráskor - készítsünk kisméretü elöfuratot - kenje időnként olajjal a fúróhegyet

• Csavarok faanyag végébe vagy szálirányába történö behajtása elött készitsen elöfuratot

• Az eszköz optimális használatához a csavarra állandó nyomást kell gyakorolni, különösen ha kicsavarjuk

• Ha keményfába csavarozunk, szükséges elöfuratot készíteni

• Forgácsmentes fúrás fába i

• Burkolólapok fúrása megcsúszás nélkül a

• A további információkért lásd a www.skil.com oldalt

KARBANTARTÁS / SZERVIZ

• Ez a szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a szerszámot (különös tekintettel a H 2 szellőzőnyílásokra) ! tisztítás előtt vegye ki az akkumulátort

• Ha a szerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - megbontás nélküli állapotában küldje a szerszámot a vásárlást bizonyító számlával együtt a márkakereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

• Vegye gyelembe, hogy a szerszám túlterheléséből vagy helytelen kezeléséből eredő károk nem tartoznak a garancia hatálya alá (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét) KÖRNYEZET

• Az elektromos szerszámokat, akkumulátorokat, tartozékokat és csomagolást ne tegye a háztartási hulladékok közé (csak EU-országok számára) - az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelv és annak a nemzeti joggal összhangban történő végrehajtása értelmében az elhasználódott elektromos kerámia és műanyag fúrására, hogy megelőzhesse a fúró/csavarozó bit károsodását

• Mechanikus fokozatválasztás e - a G választókapcsolót állitsa a kívánt fordulatszámra ! a fokozatváltó kapcsolót akkor aktiválja, ha a gép alacsony fordulaton jár

- alacsony fordulatszám - magas forgatónyomaték - csavarok be és kihajtásához, nagy átméröjű furatokhoz - menetfúráshoz

- nagy fordulatszám - alacsony forgatónyomaték - ütvefuratokhoz - kisebb átméröjű furatokhoz

• MUNKALÁMPA L r - Az L MUNKALÁMPA alapértelmezetten alacsony fényerejű üzemmódban világít, ha a szerszám be van kapcsolva, VAGY ha a K MUNKALÁMPA gombot lenyomják a szerszám bekapcsolása nélkül. A fényerőt kikapcsoltról alacsonyra és magasra vagy alacsonyról magasra lehet kapcsolni a K MUNKALÁMPA gomb megnyomásával. - Alacsony fényerő – kikapcsol kb. 10 másodperccel a be-/kikapcsoló elengedése után - Magas fényerő – kikapcsol kb. 600 másodperccel a be-/kikapcsoló elengedése után - Ki - ha megnyomja a K MUNKALÁMPA gombot az L MUNKALÁMPA gomb aktív kikapcsolásához, és az L MUNKALÁMPA nem kapcsol be a be-/ kikapcsoló gomb és az A sebességszabályzó ismételt megnyomásával. ! A K MUNKALÁMPA gomb le van tiltva, amíg a szerszám fut. A fényerőt csak akkor szabad váltani, ha a szerszám nem működik. ! Ha a MUNKALÁMPA elkezd villogni, az akkumulátor védelem bekapcsol (lásd az alábbiakban)

• Az akkumulátor védelme A szerszám hirtelen kikapcsol vagy nem lehet visszakapcsolni, ha - túl nagy a terhelés --> távolítsa el a terhelést és kezdje újra - az akkumulátor hőmérséklete nem a megengedett -20 és +50 °C közötti működési hőmérséklet- tartományon belül van --> az akkumulátor töltésszintjének 2 szintje villogni kezd az M7c gomb megnyomásakor; várjon, amíg az akkumulátor visszaáll a megengedett működési hőmérséklet-tartományba - az akkumulátor majdnem lemerült (a mélykisülés elleni védelem érdekében)--> alacsony akkumulátor töltésszintet vagy villogó alacsony akkumulátor töltésszintet 7b jelez a töltésszintjelző az M gomb megnyomásakor; töltse fel az akkumulátort ! ha a készülék automatikusan kikapcsolt, ne próbálja nyomogatni a be-/kikapcsoló gombot, mert az akkumulátor megsérülhet

• A szerszám tartása és irányítása t ! munkavégzés közben végig a szürke színű markolati terület(ek)nél fogva tartsa a szerszámot - mindig használjon N segédfogantyút, amely a szerszám mindkét oldalára felszerelhető, attól függően,61 J Spínač na změnu směru otáček K Tlačítko PRACOVNÍHO světla

jelzés, amennyiben felmerül az intézkedésre való igény ! ártalmatlanítás előtt erős szigetelőszalaggal védje az akkumulátor kapcsait a rövidzárlat elkerülése érdekében

• Az EN 62841 szabványnak megfelelően végzett mérés szerint a szerszám hangnyomásszintje 95 dB(A), a hangteljesítményszintje 103 dB(A) (bizonytalanság K = 5 dB), a rezgés pedig Þ(háromtengelyű vektor összege; bizonytalanság K = 1,5 m/s

✱ fém fúrásakor <2,5 m/s

✱ beton ütvefúrásakor 18,17 m/s

• A rezgéskibocsátási szint mérése az EN 62841 szabványosított vizsgálat szerint történt; ez az érték felhasználható egy szerszám és egy másik szerszám összehasonlítására, valamint a rezgésnek való kitettség előzetes értékelésére, amikor a szerszámot az említett alkalmazásokhoz használják - a szerszám különböző alkalmazásokhoz való használata, vagy más vagy rosszul karbantartott tartozékokkal történő használata jelentősen megnövelheti a kitettség szintjét - azok az idők, amikor a szerszám ki van kapcsolva, vagy működik ugyan, de valójában nem végez munkát, jelentős mértékben csökkenthetik a kitettség szintjét ! védekezzen a rezgés hatása ellen a szerszám és tartozékai karbantartásával, a kezek melegen tartásával és a munkamódszerek megszervezésével
