GEBRUIKSAANWIJZING ZMSN5SX ZANUSSI

1. Belangrijke aanwijzingen m.B.t. de veiligheid...................................................54

• 4. werking p. 64
• 5. hints en tips p. 65
• 6. wat te dOen als p. 67
• 7. technische gegevens p. 68
• 8. milieuinfOrmatie 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 5354 Belangrijke aanwijzingen m.B.t. de dit apparaat mag alleen door kinderen vanaf acht jaar, personen met verminderde fysieke, motorieke of mentale vaardigheden of personen die onbekend zijn met het apparaat worden gebruikt, wanneer ze instructies voor veilig gebruik hebben gekregen en de risico’s van het apparaat begrijpen of wanneer ze het apparaat onder toezicht van een volwassene bedienen. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het apparaat spelen. kinderen van acht jaar of ouder mogen het apparaat alleen reinigen of onderhouden als dit onder toezicht van een volwassene gebeurt. dit apparaat is niet bedoeld voor gebruik op hoogtes hoger dan 2000 m. BELANGRIJK! Belangrijk vOOr uw veiligheid: lees de vOlgende aanwijzingen gOed dOOr en Bewaar deze geBruiksaanwijzing. WAARSCHUWING! als de deur of de deurafdichtingen beschadigd zijn, dan mag de oven niet in gebruik worden genomen voordat deze door een bevoegd persoon is gerepareerd. WAARSCHUWING! het is gevaarlijk voor iemand anders dan een bevoegd persoon om onderhouds- of reparatiewerkzaamheden uit te voeren waarbij een afdekking moet worden verwijderd die bescherming biedt tegen blootstelling aan microgolfenergie. WAARSCHUWING! levensmiddelen in vloeibare en andere vorm mogen niet in afgesloten bakjes verwarmd worden; ze zouden kunnen exploderen. veiligheid 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 5455 dit apparaat is alleen bedoeld voor huishoudelijke en vergelijkbare toepassingen, zoals: keukens voor personeel in winkels, kantoor en andere werkplekken; woonboerderijen; door gasten van hotels, motels en andere overnachtingsaccommodaties; omgevingen zoals bed-and- breakfasts. alleen voor magnetrons geschikt servies gebruiken. metalen houders voor eten of drinken zijn niet toegestaan in de magnetron. het apparaat nooit zonder toezicht laten, als u verpakkingen van kunststof, papier of ander brandbaar materiaal gebruikt. de magnetronoven is bedoeld voor het verwarmen van voedsel en drank. het drogen van voedsel of kleding en het verwarmen van warmtekussens, pantoffels, sponzen en vochtige doeken en dergelijke kan leiden tot kans op letsel, ontvlamming of brand. nOOit de deur Openen, als in het apparaat verwarmde levensmiddelen beginnen te roken. het apparaat uitschakelen, de stekker uit het stopcontact trekken en wachten tot de levensmiddelen niet meer roken. als u de deur opent tijdens de rookontwikkeling kan dat brand veroorzaken. wees bij het verwarmen van vloeistoffen in de magnetron voorzichtig als u het kopje of de beker uit de oven neemt; het kan tot kookpuntvert-raging komen en de vloeistof kan plotseling hevig overkoken of spatten. Om verbrandingen te voorkomen, dient de inhoud van zuigf- lessen en glazen potten met babyvoeding omgeroerd of geschud worden en de temperatuur gecontroleerd te worden, voordat u uw baby de voeding geeft. eieren niet in de dop koken. hardgekookte eieren mogen niet in de magnetron verwarmd worden, omdat ze zelfs na het verwarmen kunnen exploderen. 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 5556 REINIGING & ONDERHOUD apparaatdeur: de deur, de deurafdichting en de afsluitvlakken regelmatig met een vochtige doek afnemen om verontreinigingen te verwijderen. gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers om de ruit van de ovendeur te reinigen aangezien hierdoor krassen op het oppervlak kunnen ontstaan waardoor de ruit kan breken. Ovenruimte: na elk gebruik het nog warme apparaat met een zachte, vochtige doek of spons afnemen, om lichte verontreinigingen te verwijderen. voor sterke verontreinigingen een mild sopje gebruiken en verschillende keren met een zachte, vochtige doek of spons grondig afnemen, tot alle resten volledig verwijderd zijn. verwijder nooit de afdekking van de microgolvengeleider. let erop dat er geen zeepsop of water door de kleine openingen in de wand dringt, omdat het apparaat daardoor beschadigd kan raken. gebruik geen reinigingsspray in de ovenruimte. de afdekking van de microgolvengeleider, de ovenruimte, het draaiplateau en het draaimechanisme na gebruik van het apparaat reinigen. deze onderdelen moeten droog en vetvrij zijn. achterblijvende vetspatten kunnen oververhit raken, gaan roken of ontbranden. Ommanteling: de buitenkant van het apparaat met een mild sopje schoonmaken. goed met een droge doek afnemen en met een handdoek nadrogen. Bedieningspaneel: voor het reinigen de deur openen om het bedieningspaneel te deactiveren. het paneel voorzichtig met een vochtige doek schoonmaken. nooit te veel water en geen chemische of schurende reinigingsmiddelen gebruiken, omdat het bedieningspaneel daardoor kan worden beschadigd. 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 5657 draaiplateau & draimechanisme: verwijder eerst het draaiplateau en het draaimechanisme uit de ovenruimte. draaiplateau en mechanisme met een mild sopje schoonmaken en met een zachte doek afdrogen. Beide delen kunnen in de afwasautomaat worden gereinigd. BELANGRIJK! reinig de magnetronoven regelmatig en verwijder alle voedselresten. als u de oven niet regelmatig reinigt dan kan dit slijtage van ovenbekleding veroorzaken waardoor de levensduur van het apparaat wordt verkort en gevaarlijke situaties kunnen ontstaan. u dient ervoor te zorgen dat het draaiplateau niet wordt verplaatst als de houders uit het apparaat worden gehaald. BELANGRIJK! gebruik geen stoomreiniger. de magnetron is bedoeld om ingebouwd te worden. het apparaat en de toegankelijke onderdelen worden heet tijdens gebruik. WAARSCHUWING! p. 68

oud kinderen uit de buurt van het deurvenster om verbranding te voorkomen. BELANGRIJK! gebruik geen commerciële ovenreinigers, stoomreinigers, schurende reinigingsmiddelen, schoonmaakmiddelen die natriumhydroxide bevatten of schuursponsjes. dit geldt voor alle delen van uw magnetron. 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 5758

verwijder de verpakking en controleer het apparaat op transportschade.

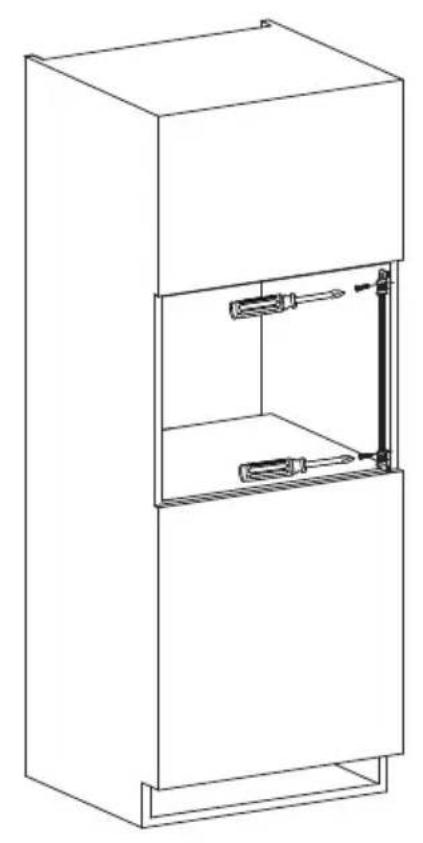

2. monteer de bevestigingsbeugel rechts van het

keukenkastje met behulp van het meegeleverde montageblad en twee schroeven.

3. plaats het apparaat langzaam en zonder te

forceren in het keukenkastje totdat het in de beugels vastklikt. zorg ervoor dat het apparaat stabiel en gecentraliseerd is.

4. Bevestig de oven aan de linkerkant met de

twee meegeleverde schroeven.

5. de voorkant van de oven dient de opening

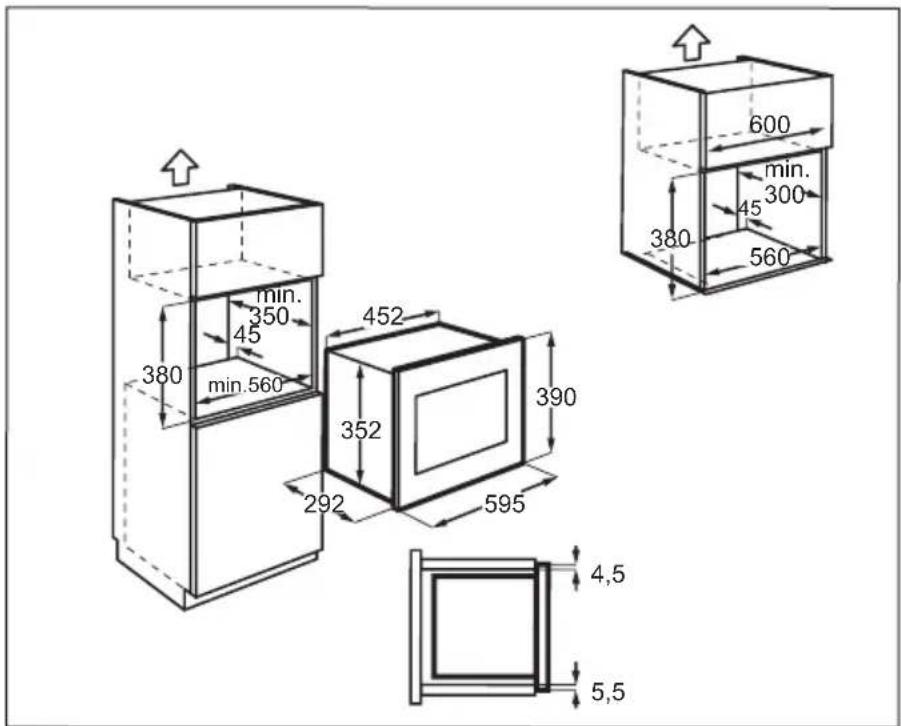

achter het kastdeurtje naadloos af te sluiten. BELANGRIJK! installeer dit apparaat niet in keukenkastjes zonder de gespecificeerde achterste afvoerkanaal van 45 mm. Onvoldoende ventilatie kan de prestaties en de levensduur van het apparaat nadelig beïnvloeden. installeer dit apparaat niet in keukenkasten die zich naast warmte- en stoombronnen zoals kookplaten en kookplaten bevinden. dergelijke bronnen kunnen de prestaties en de levensduur van het apparaat nadelig beïnvloeden. installatie-aanwijzing

• zorg ervoor dat de stekker makkelijk bereikbaar is, zodat hij in geval van nood snel uit het stopcontact kan worden getrokken. Of het moet mogelijk zijn om de stroom naar de oven uit te schakelen door middel van een schakelaar die volgens de bedradingsvoorschriften is opgenomen in de vaste bedrading.

• het aansluitsnoer mag alleen door een erkend installateur worden vervangen.

• als het netsnoer beschadigd is, dan dient dit vervangen te worden door de fabrikant, zijn servicevertegenwoordiger of een andere gekwalificeerde personen om gevaar te voorkomen.

• plaats het stopcontact niet achter de kast.

• de best plek is boven de kast (a).

• het apparaat aansluiten op een volgens de voorschriften geïnstalleerd stopcontact met randaarde met een eenfasige wisselspanningaansluiting (230-240 v/50 hz). stopcontact met 10 a zekeren.

vóór het opstellen een stuk touw aan het aansluitsnoer aanbrengen. daardoor wordt dan bij het inbouwen de aansluiting aan punt (a) vereenvoudigd.

• Bij het inschuiven van het apparaat in een hoge kast mag het aansluitsnoer nOOit beklemd raken.

• aansluitsnoer of stekker niet in water of andere vloeistof dompelen.

• het aansluitsnoer mag niet over hete of scherpe oppervlakken geleid worden, zoals voorbeeld de hete ventilatie-openingen bovenaan de achterwand van het apparaat. (A) 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6061 de magnetron niet gebruiken om levensmiddelen in olie of vet te frituren. de temperatuur kan niet gecontroleerd worden en het vet kan vlam vatten. alleen speciaal daarvoor geschikte popcorn in de magnetron bereiden. personen met pacemakers moeten bij hun arts of bij de fabrikant informeren naar voorzorgs- maatregelen bij het omgaan met magnetrons. nooit vloeistof in de openingen van de veiligheidsvergrendelingen van de deur of ventilatie-openingen laten komen of voorwerpen in deze openingen steken. in het geval van een lekkage dient u de oven onmiddellijk uit te schakelen, de stekker uit het stopcontact te halen en een erkende service agent van electrOluX te bellen. Breng op geen enkele wijze veranderingen aan het apparaat aan. alleen het voor dit apparaat bedoelde draaiplateau en draaimechanisme gebruiken. gebruik de oven niet zonder het draaiplateau. Om te voorkomen dat het draaiplateau barst:

vóór het reinigen het draaiplateau laten afkoelen.

• geen hete gerechten of heet servies op het koude draaiplateau zetten.

• geen koude levensmiddelen of koud servies op het hete draaiplateau zetten. zowel de fabrikant als de handelaar kunnen geen verantwoording op zich nemen voor beschadigingen van het apparaat of verwondingen van personen, die als gevolg van een foutieve elektrische aansluiting ontstaan. Op de wanden in de ovenruimte resp. rond de deurafdichtingen en afsluitvlakken kunnen zich waterdamp en druppels vormen. dit is normaal en is geen aanwijzing dat er microgolven naar buiten komen of dat er van een andere storing sprake is. met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten. AANVULLEND ADVIES 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6162 MAGNETRONOVEN front ovenlampje bedieningspaneel deur open-toets afdekking van de microgolvengeleider ovenruimte deurafdichtingen en afsluitvlakken

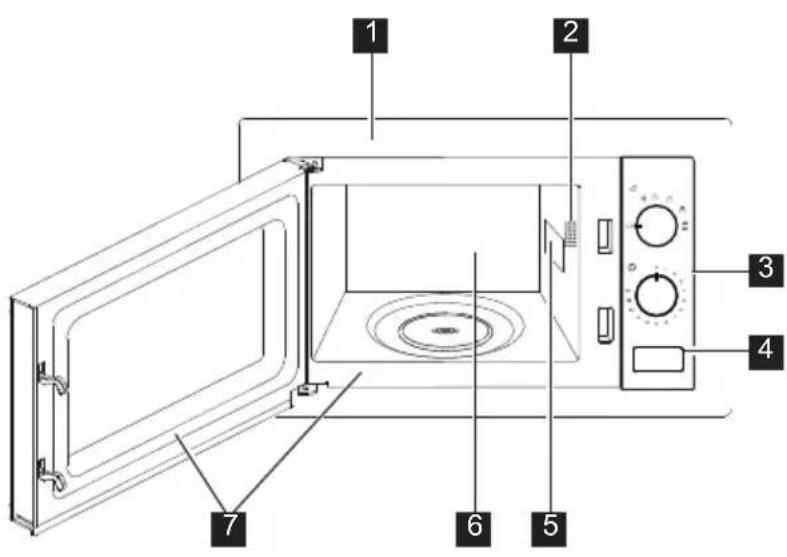

TOEBEHOREN Overzicht van het apparaat controleer of de volgende onderdelen zijn meegeleverd: draaiplateau draaimechanisme

• plaats het draaimechanisme op de bodem van de magnetron.

• dan het draaiplateau erop zetten.

• Om schade aan het draaiplateau te voorkomen, moet u erop letten, dat servies bij het uitnemen niet de rand van het draaiplateau raakt. wanneer u accessoires wilt bestellen, gelieve dan twee gegevens te vermelden aan uw dealer of een erkende service agent van electrOluX: naam van het onderdeel en het model.

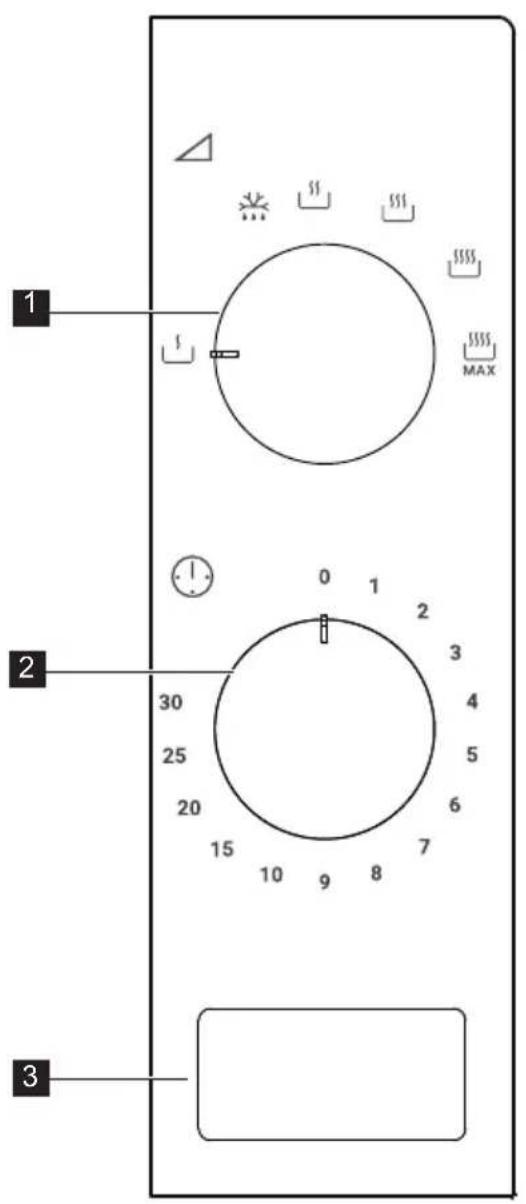

4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6263 BEDIENINGSPANEEL selectieknop vermogen/actie timerknop toets om de deur te openen

4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6364 KOKEN MAGNETRONOVEN als u de magnetron gebruikt om eten te bereiden, dan kunt u het vermogen en de tijd aanpassen. de maximale bereidingstijd bedraagt 30 minuten. Voorbeeld: Bereiding gedurende 5 minuten op gemiddeld vermogen.

1. Open het deurtje van de oven en plaats het

eten in de oven. sluit het deurtje.

2. draai de selectieknop vermogen/actie naar

3. draai aan de timerknop om de bereidingstijd in

te voeren en de bereiding te starten. zodra aan de timerknop is gedraaid, begint de oven de bereiding. als u een bereidingstijd van minder dan 2 minuten selecteert, dan draait u de timerknop eerst voorbij de 2 minuten en vervolgens terug naar de juiste bereidingstijd. te hoge vermogensniveaus of te lange bereidingstijden kunnen leiden tot oververhitting van etenswaren, wat kan leiden tot brand. WAARSCHUWING: zet de timer altijd terug op de nul als u de etenswaren uit de oven haalt of als de oven niet in gebruik is. Om de oven tijdens de bereiding te stoppen, drukt u op de knop om deur te openen. Vermogen Omschrijving Pictogram 100 % hoog 88 % middelhoog 73 % middel 52 % middellaag 42 % Ontdooien 20 % laag werking 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6465 MAGNETRONBESTENDIG KOOKGEREI Servies Geschikt voor de magnetron Opmerkingen aluminiumfolie/servies van folie 3 / 7 kleine stukjes aluminiumfolie kunnen worden gebruikt om het voedsel tegen oververhitting te beschermen. zorg ervoor dat het folie minstens 2 cm van de ovenwanden is verwijderd aangezien vonkvorming kan optreden. servies van folie is niet aanbevolen, tenzij voorgeschreven door de fabrikant. alle voorschriften nauwgezet opvolgen. porselein en keramiek 3 / 7 porselein, keramiek en geglazuurd aardewerk zijn doorgaans geschikt, behalve aardewerk met metalen versiering. glas bijv. pyrex ®

wees voorzichtig met dun glas aangezien dit kan breken of scheuren als het plotseling wordt verwarmd. metaal

het is niet aanbevolen om metalen servies in de magnetron te gebruiken. dit veroorzaakt vonkvorming en kan tot brand leiden. kunststof/polystyreen bijv. servies waarin fastfood wordt verkocht

wees voorzichtig aangezien dergelijk servies kan vervormen, smelten of verkleuren bij hoge temperaturen. vries-/braadzakken

moeten ingeprikt worden om de stoom te laten ontsnappen. controleer of de zakken geschikt zijn voor gebruik in de magnetron. gebruik geen plastic of metalen binddraad aangezien dit kan smelten of vlam vatten door vonkvorming van het metaal. papier - borden, kopjes en keukenrol

gebruik papier uitsluitend om op te warmen of vocht te absorberen. wees voorzichtig aangezien oververhitting brand kan veroorzaken. stro en hout

let altijd goed op bij het gebruik van dit materiaal aangezien oververhitting brand kan veroorzaken. kringlooppapier en krantenpapier

kan stukjes metaal bevatten die vonkvorming veroorzaken en tot brand kunnen leiden. hints en tips 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6566 Tips voor het koken in de magnetronoven samenstelling voedsel met een hoog vet- of suikergehalte (bijv. pasteitjes) vereist een kortere verwarmingstijd. voorzichtigheid is geboden aangezien oververhitting brand kan veroorzaken. afmetingen zorg ervoor dat alle stukken dezelfde afmetingen hebben zodat ze gelijkmatig gaar worden. termperatuur de oorspronkelijke temperatuur van het voedsel heeft invloed op de vereiste kooktijd. prik met een vork in voedsel met vulling, (voorbeeld donuts met jam), om de warmte of stoom te laten ontsnappen. rangschikken plaats de dikste gedeelten van het voedsel dichtbij de rand van de schaal. (Bijv. kippenpoten.) afdekken gebruik magnetronfolie of een geschikt deksel. doorprikken voedsel met een schil of vel moet op verschillende plaatsen worden ingeprikt voor het koken of opwarmen aangezien de hoeveelheid stoom toeneemt en het voedsel kan laten ontploffen. (Bijv. aardappelen, vis, kip, worst.) BELANGRIJK! eieren mogen niet in de magnetron worden opgewarmd omdat ze kunnen ontploffen, zelfs na het koken. Bijv. gepocheerde, hardgekookte eieren. roeren, omkeren en anders rangschikken voor een gelijkmatig resultaat is het belangrijk om voedsel om te roeren, om te kerenen te anders rangschikken tijdens het koken. het voedsel altijd vanaf de buitenkant naar het midden omroeren en herschikken. standtijd standtijd is nodig na het koken aangezien de warmte zich hierdoor gelijkmatig door het voedsel verspreidt. afdekken de warme delen kunnen worden afgedekt met kleine stukjes folie die de microgolven weerkaatsen. (Bijv. kippenpoten en kippenvleugels.) TIPS VOOR HET KOKEN IN DE MAGNETRONOVEN gebruik pannenlappen als u levensmiddelen uit de ovenruimte neemt. schalen, popcorn- verpakkingen, braadzakjes enz. altijd van gezicht en handen afgewend openen om verbranding door stoom te voorkomen. houd bij het openen van de ovendeur voldoende afstand, om verbranding door vrijkomende hitte of stoom te voorkomen. snijd gevulde, gebakken gerechten na het bereiden in plakken om de stoom te laten ontsnappen en verbranding te voorkomen. 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6667 Symptoom Mogelijke oorzaken/oplossingen . . . de magnetron niet goed functioneert?

• de zekering in de huisinstallatie in orde is.

• de stroom misschien uitgevallen is.

• als de zekeringen in de huisinstallatie meermaals uitschakelen, neem dan contact op met een erkend elektro-installateur. de magnetron neit werkt? •de deur goed gesloten is.

• de deurafdichtingen en de afsluitvlakken schoon zijn. het draaiplateau niet draait?

• het draaimechanisme goed op de aandrijving zit.

• het gebruikte servies niet buiten het draaiplateau uitsteekt.

• levensmiddelen niet buiten het draaiplateau uitsteken en het zo blokkeren.

• zich geen etensresten onder het draaiplateau bevinden. de magnetron niet uitschakelt?

• trek de stekker uit het stopcontact of schakel de zekering in de huisinstallatie uit.

• Bel een erkende service agent van electrOluX. de ovenverlichting uitvalt? • Bel uw erkende service agent van electrOluX. de binnenverlichting kan alleen worden vervangen door een erkende service agent van electrOluX, die hiervoor opgeleid is. de levensmiddelen langzamer heet en gaar worden dan voorheen?

• stel een langere tijd in (dubbele hoeveelheid = bijna dubbele tijd) of

• als de levensmiddelen kouder zijn dan anders, tussendoor omroeren of omkeren of

• een hoger vermogen instellen. wat te dOen als 4_ZANUSSI_Dutch_17LSOLO_SBI_BASE_AE31UICTO_Layout 1 29/06/2020 08:02 Page 6768 recycle de materialen met het symbool . gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

dit apparaat voldoet aan de eisen van de europese norm en55011. het apparaat wordt overeenkomstig deze norm als apparaat in groep 2, klasse B geclassificeerd. groep 2 betekent dat het apparaat hoogfrequente energie in de vorm van elektromagnetische straling voortbrengt voor het verwarmen van levensmiddelen. apparaat uit klasse B betekent dat het apparaat geschikt is voor huishoudelijk gebruik.

de inhoud van de ovenruimte wordt bepaald door max. gemeten breedte, diepte en hoogte. de daadwerkelijke opnamecapaciteit van levensmiddelen is echter geringer. aansluiting aan 230-240 v, 50 hz, één fase zekering min. 10 a Opgenomen vermogen: magnetron 1.2 kw nuttige vermogen: magnetron 700 w (iec 60705) microgolvenfrequentie 2450 mhz

(groep 2/klasse B) Buitenafmetingen: zmsn5s breedte x hoogte x diepte: 595 mm x 390 mm x 312 mm afmetingen ovenruimte breedte x hoogte x diepte: 315 mm x 198 mm x 294 mm

inhoud ovenruimte 17 liter
