Producttype	Subwoofer
Merk	Pioneer
Model	TSME100WC
Luidsprekerformaat	10 inch
Impedantie	4 ohm
Maximaal vermogen	300 W
RMS vermogen	150 W
Gevoeligheid	88 dB (1W/1m)
Frequentiebereik	20 Hz - 200 Hz
Conusmateriaal	Polypropyleen
Magneettype	Ferriet
Gewicht	3,5 kg
Afmetingen (B x D x H)	260 x 260 x 280 mm
Voeding	12 V (autosysteem)
Belangrijkste functies	Weergave van lage frequenties, ingebouwde gehoorbescherming (geleidelijke volumeregeling)
Onderhoud en reiniging	Reinigen met een zachte, droge doek; voorkom schurende producten
Veiligheid	Stel het volume in op een veilig niveau voor het luisteren; onderbreek het gebruik bij vervorming; niet gebruiken tijdens het besturen van een motorvoertuig
Reserveonderdelen	Verkrijgbaar via de klantenservice van Pioneer (raadpleeg de handleiding voor artikelnummers)
Repareerbaarheid	Niet gespecificeerd; toevertrouwen aan een erkende professional

Veelgestelde vragen - TSME100WC PIONEER

Hoe sluit ik de subwoofer TSME100WC aan op mijn autoradio?

Sluit de subwoofer aan op een externe versterker die compatibel is met een impedantie van 4 ohm. Gebruik hoogwaardige kabels voor de voeding (12V) en signaalverbindingen. Zorg ervoor dat de versterker is ingesteld op een geschikt laagdoorlaatfilter.

Welk versterkervermogen wordt aanbevolen voor deze subwoofer?

Een versterker die een RMS-vermogen tussen de 100 en 200 watt levert bij 4 ohm is ideaal om de TSME100WC volledig te benutten zonder risico op schade.

Wat is de beste positie om de subwoofer in een voertuig te installeren?

Plaats de subwoofer in de kofferbak of een open ruimte om de verspreiding van lage tonen te optimaliseren. Vermijd afgesloten ruimtes en richt de luidspreker naar de binnenkant van de auto voor een betere geluidsweergave.

Hoe stel ik het volumeniveau in om mijn gehoor te beschermen?

Volg de aanbevelingen in de handleiding: begin met een laag volume, verhoog geleidelijk tot een comfortabel luistervolume zonder vervorming. Raak daarna het volume niet meer aan. Vermijd langdurig luisteren op hoog volume.

Moet ik de subwoofer inrijden voor intensief gebruik?

Het wordt aanbevolen om de subwoofer de eerste uren op een matig volume te laten werken om de ophanging soepeler te maken. Vermijd hoge vermogens vanaf het begin.

Welk type behuizing wordt aanbevolen voor de TSME100WC?

Deze subwoofer is ontworpen voor gebruik in een gesloten of basreflexbehuizing. Een behuizingsvolume van ongeveer 30 liter (gesloten) of 40 liter (basreflex) is doorgaans geschikt. Raadpleeg een professionele installateur voor een perfecte afstemming.

Kan de subwoofer buiten het voertuig worden gebruikt?

Nee, de TSME100WC is ontworpen voor vaste installatie in een voertuig. De 12V-voeding en het ontwerp zijn niet geschikt voor buitengebruik zonder adequate bescherming.

Hoe reinig en onderhoud ik mijn subwoofer?

Stof regelmatig het rooster en het oppervlak af met een zachte, droge doek. Vermijd vloeistoffen en chemicaliën. Controleer periodiek de aansluitingen.

Wat te doen bij overmatige vervorming?

Vervorming duidt op een te hoog geluidsniveau of een verkeerde instelling. Verlaag onmiddellijk het volume en controleer de instellingen van uw versterker (gain, laagdoorlaatfilter). Langdurig luisteren met vervorming kan de luidspreker beschadigen.

Is deze subwoofer compatibel met een originele autoradio?

Ja, op voorwaarde dat er een voorversterkte uitgang (RCA) is of dat u een luidsprekeradapter gebruikt. Als uw autoradio geen subwooferuitgang heeft, kunt u een versterker toevoegen met hoogspanningsingang.

GEBRUIKSAANWIJZING TSME100WC PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

VOORDAT U MET DE INSTALLATIE BEGINT

Raadpleeg uw lokale waterwegbeheerder voor de reglementering inzake het gebruik van accent-/luidsprekerverlichting op uw boot of vaartuig.

WAARSCHUWING

De maritieme luidsprekers kanen muziek buitengewoon luid weergeven. Wees voorzichtig om permanentente gehoorschade te voorkomen. Als uaar muziek luistert terwij het audiosystem op een hoog volume staat, kan het ook moeilijker zich om waarschuwingssignalen te horen.

VOORZICHTIGHEID

Let op het volgende om beschadiging van de luidspekers te voorkomen.

Installer het systeem op een plaat waar het geen invloed kan hebben op de veilighheid van het vaartuig.

Raadpleeg uw dealer voor informatie over de installmentmethode.

Als de luidspreker continu op een hoge stand worden gebruikt, stijgt de temperatuur van het magnetische circuit. Raak deze Niet direct met de hand aan enplaats er geen voorwerpen zich bij. Verhitting kan brandwonden en verzorming of beschadiging van naburige apparaten verroorzaken.

Niet installereren in een onderzeeboot of een boot of vaartuig dat mogelijk op enig moment onder water kan zich.

Stel deze luidspreker Niet gedurende langere tijb bloot aan water van een hogedrukspuit.

PIONEER raadt aan om deze luidspeker te gebruiken in combinatie met versterkers waarvan de continue (RMS) uitganglager is dan het nominale ingangsvermogen

van deze luidspreker.

Raak de flexibele luidsprekerdraad Aiet aan. De aansluiting Biet krachtig buigen.

Zorg ervoor dat de luidsprekeraansluitingen en/of flexibele kabels Niet in aanraking kuren met metalen oppervlakken.

Dat kan kortsluiting, vonken, elektrische defecten of brandgevaar veroorzaken.

Gebruik roestvrijstalen bevestigingen voor een veilige installmentie.

Raadpleeg voor het makeen van verbindingen ook de instructiehandleiding van het maritieme audiotoestel of de versterker.

※Alleen modellen voor de VS en Canada

WARNING

Deponeer dit product Niet bij het gewone huishoudelijk afval wonneur u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteme voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kuren particulieren hun gebruike elektronische producten Gratis bij de waarvoort bestemde verzamelplaaten of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product. Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

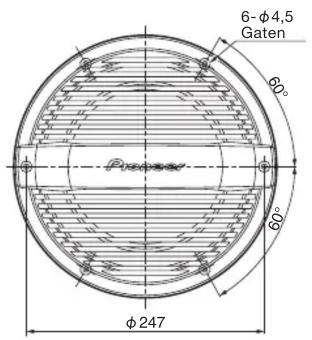

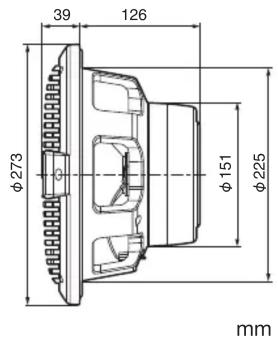

AFMETINGEN

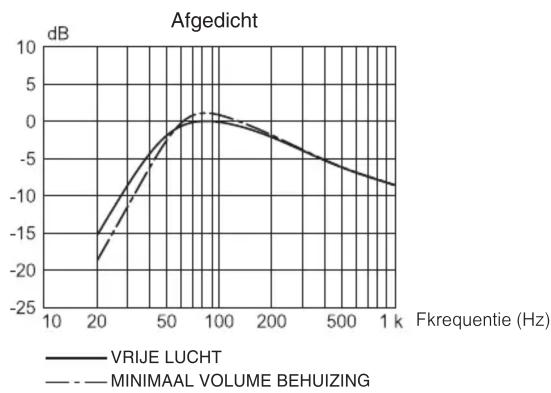

KARAKTERISTIEK

※ Informatienota voor klanten in Rusland en GOS-landen.

PpMueaHne:

B COOTBETCTBm co cTaTbei 53aKaOHa PocCncko Fedepaunl (O 3aunite npab Notpe6IteHne) in NoctaHOBnHeHem npaBtTeBCTBa Pocsncko Fedepaunl N7 702 ot 16.06.97 kcmpania Pioneer Europe NV orobapmaet cJeDyouoi csp CnyKbI n3dien, oMnuaIbHO nOcTABnEMybHa noPocnnckn pblHOK.

Akyctnka dnyxnt n katepoB:6 let

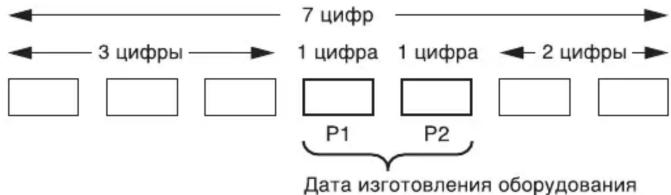

Daty n3rTOBLeHnO obpyoBaHnMoKHO onpeJeIITb IIO HOMepy npTm, KOTOpby coOpExNt INHOpMaUHIO O meaue I rOte pOn3BOcCTBa. (Pycckn)

Homep naptni (Pycckn)

P1-ToI3rTOBENH

Год	2001	2002	2003	2004	2005	2006	2007	2008	2009	2010
Симboлы	A	B	C	D	E	F	G	H	I	J
Год	2011	2012	2013	2014	2015	2016	2017	2018	2019	2020
Симboлы	K	L	M	N	O	P	Q	R	S	T

C 2019 androTOBENH CHOBA HauHnaETcR c 6yKbI "A" n danee C uNKJOM B 20, JETdo6yKbI "T".

P2-Mecu n3rTOBHeHH

Мессяц	1	2	3	4	5	6	7	8	9	10	11	12
Симв养老金ы	A	B	C	D	E	F	G	H	I	J	K	L

SPECIFICATIES

Luidsprekerspecificities 25 cm
· Continue belasthaarheid (RMS) 300 W
·Maximale piekbelastbaarheid 900 W
- Gevoeligheid 84 dB (1 W/1 m)

90 dB (1 W/0,5 m)

• Frequentierrespons 20 Hz tot 3,5 kHz (-20 dB)

·Nominale impedantie 4Ω
· Uitsparing diameter 0225 mm
- Waterdicht ontwerp IPX7
Gewicht magneet 830g
Verplaatsing 0,70 liter

PARAMETERS

Revc(Ω)	Levc(mH)	Fs(Hz)	Qms Qes Qts			Vas(liter)	Rms(N.S/m)
3,8	0,75			0,86 0,82 26,948 16,24			1,09
Mms(g)	Cms(m/N)	Diam(mm)	BL(T.m)	Xmax(mm)
52	1,9×10-4		8,8	9,6202

INBEGREPEN ONDERDELEN

UD-ME100LED

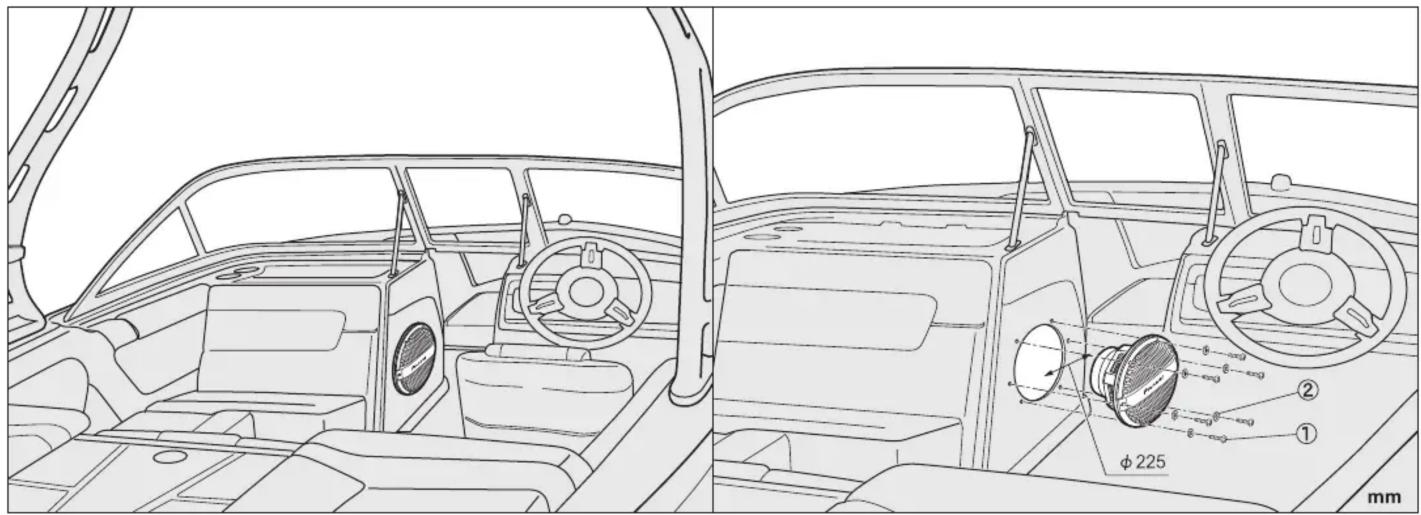

INSTALLATIEWIJZE

DE UD-ME100LED GEBRUIKEN (los verkrijgbaar)

VOORZICHTIGHEID

• De led-kabels nicht met het luidsprekersignaal verbinden.
• De +12V-kabel en RGB-kabels nicht kortsluiten bij aansluiting op een voedingsbron.

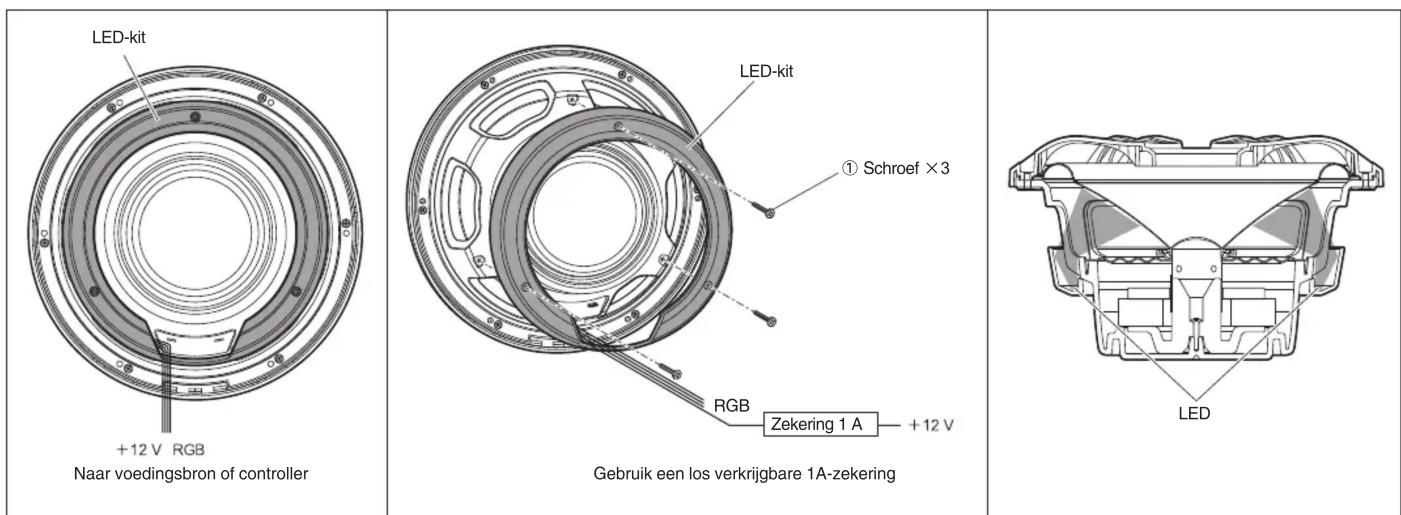

DE LED-KIT GEBRUIKEN

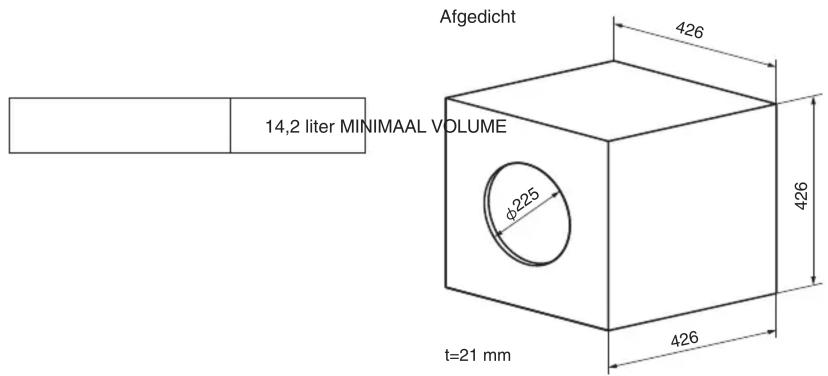

AANBEVOLEN VOLUME BEHUIZING

SJABLOON

Zie de illustratie op de instructiehandleiding in het sjabloon 'TEMPLATE'.

Model Uitsparing	Montagediepte		Hoogte
TS-ME100WC	φ 225	126.39	mm
