| Producttype | Subwoofer |
| Merk | Pioneer |
| Model | TSME100WS |
| Vorm | Rond |
| Nominale diameter | 25 cm (10 inch) |
| Toegestaan vermogen (RMS) | 300 W |
| Maximaal vermogen | 600 W |
| Impedantie | 4 ohm |
| Frequentiebereik | 20 Hz - 200 Hz |
| Gevoeligheid | 87 dB |
| Conusmateriaal | Versterkt polypropyleen |
| Ophanging | Rubber |
| Spreekspoel | Tweelaags, 2 inch |
| Buitenafmetingen | 28 x 28 x 15 cm |
| Nettogewicht | 3,5 kg |
| Benodigde voeding | 12 VDC (voertuig) |
| Gehoorbescherming | Stel het volume geleidelijk in en vermijd overmatige niveaus |
| Onderhoud | Reinigen met een droge doek, vermijd vocht |
| Installatie | In een geschikte koffer of behuizing |
| Garantie | 1 jaar (afhankelijk van de verkoper) |
Veelgestelde vragen - TSME100WS PIONEER
Gebruikersvragen over TSME100WS PIONEER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Subwoofer in PDF-formaat gratis! Vind uw handleiding TSME100WS - PIONEER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TSME100WS van het merk PIONEER.
GEBRUIKSAANWIJZING TSME100WS PIONEER
Hartelijk dank voor uw keuze voor dit Pioneer-product.
Lees deze instructiehandleiding voordat u deze luidspreker installeert.
VOORDAT U MET DE INSTALLATIE BEGINT
Raadpleeg uw lokale waterwegbeheerder voor de reglementering inzake het gebruik van accent-/luidsprekerverlichting op uw boot of vaartuig.
⚠ WAARSCHUWING
De maritieme luidsprekers kunnen muziek buitengewoon luid weergeven. Wees voorzichtig om permanente gehoorschade te voorkomen. Als u naar muziek luistert terwijl het audiosysteem op een hoog volume staat, kan het ook moeilijker zijn om waarschuwingssignalen te horen.
⚠️ VOORZICHTIGHEID
Let op het volgende om beschadiging van de luidsprekers te voorkomen.
Installeer het systeem op een plaats waar het geen invloed kan hebben op de veiligheid van het vaartuig.
Raadpleeg uw dealer voor informatie over de installatiemethode.
Als de luidspreker continu op een hoge stand wordt gebruikt, stijgt de temperatuur van het magnetische circuit. Raak deze niet direct met de hand aan en plaats er geen voorwerpen dicht bij. Verhitting kan brandwonden en vervorming of beschadiging van naburige apparaten veroorzaken.
Niet installeren in een onderzeeboot of een boot of vaartuig dat mogelijk op enig moment onder water kan zijn.
Stel deze luidspreker niet gedurende langere tijd bloot aan water van een hogedrukspuit.
PIONEER raadt aan om deze luidspreker te gebruiken in combinatie met versterkers waarvan de continue (RMS) uitgang lager is dan het nominale ingangsvermögen van deze luidspreker.
Raak de flexibele luidsprekerdraad Ⓐ niet aan. De aansluiting Ⓑ niet krachtig buigen.
Zorg ervoor dat de luidsprekeraansluitingen en/of flexibele kabels niet in aanraking kunnen komen met metalen oppervlakken.
Dat kan kortsluiting, vonken, elektrische defecten of brandgevaar veroorzaken.
Gebruik roestvrijstalen bevestigingen voor een veilige installatie.
Raadpleeg voor het maken van verbindingen ook de instructiehandleiding van het maritieme audiotoestel of de versterker.
※ Alleen modellen voor de VS en Canada
WARNING
Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.
In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.
Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.
Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

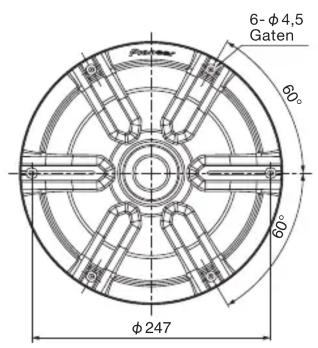

●AFMETINGEN


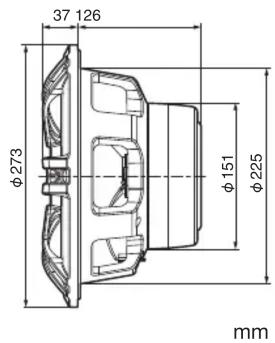

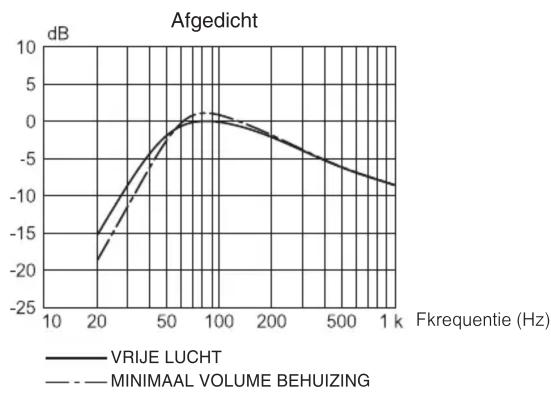

37 126 φ273 φ151 φ225 mmKARAKTERISTIEK
line
| Fkrequentie (Hz) | VRIJE LUCHT | MINIMAAL VOLUME BEHUIZING | | ---------------- | ----------- | ------------------------- | | 20 | -20 | -15 | | 50 | -5 | -3 | | 100 | 0 | 1 | | 200 | -2 | -3 | | 500 | -6 | -7 | | 1000 | -8 | -9 |※ Informatienota voor klanten in Rusland en GOS-landen.
Примечание :
- Nominale impedantie 4 Ω
- Uitsparing diameter …… ø225 mm
- Waterdicht ontwerp IPX7
• Gewicht magneet 830 g - Verplaatsing 0,70 liter
●PARAMETERS
| Revc(Ω) | Levc(mH) | Fs(Hz) | Qms Qes Qts | Vas(liter) | Rms(N.S/m) | ||
| 3,8 | 0,75 | 0,86 0,82 26,948 16,24 | 1,09 | ||||
| Mms(g) | Cms(m/N) | Diam(mm) | BL(T.m) | Xmax(mm) |
| 52 | 1,9 × 10^-4 | 8,8 | 9,6202 |

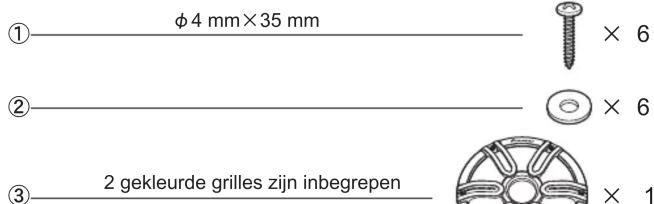

INBEGREPEN ONDERDELEN


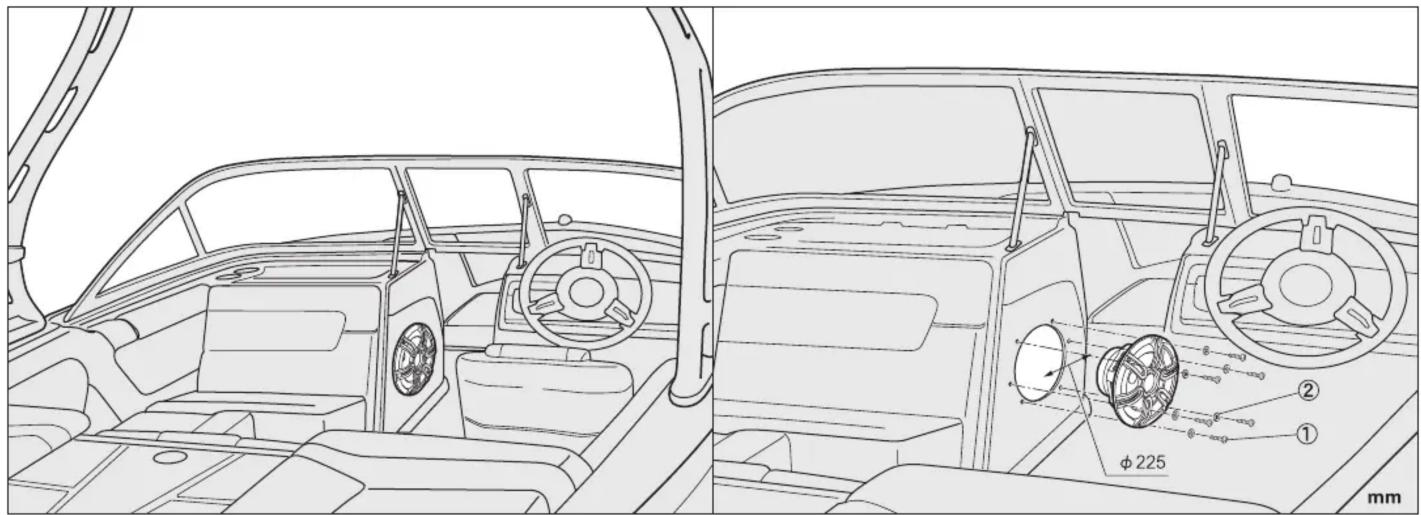

INSTALLATIEWIJZE


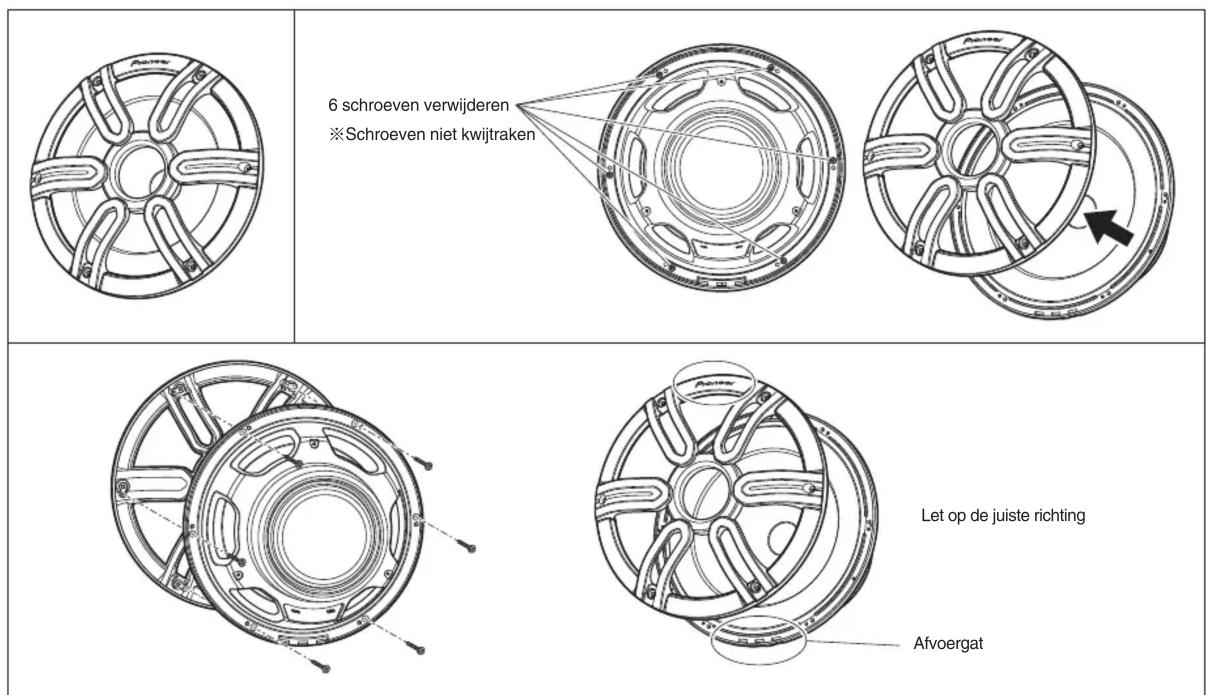

φ225 mm●DE GRILLE VERVANGEN
⚠️ VOORZICHTIGHEID
- De led-kabels niet met het luidsprekersignaal verbinden.
- De +12V-kabel en RGB-kabels niet kortsluiten bij aansluiting op een voedingsbron.

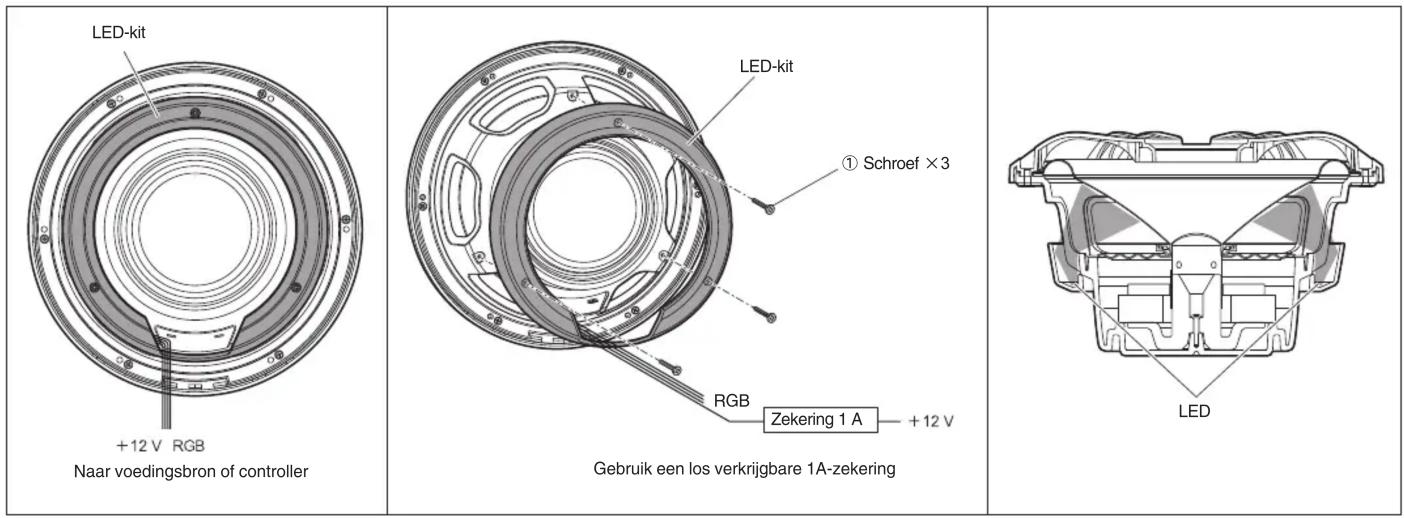

●DE LED-KIT GEBRUIKEN

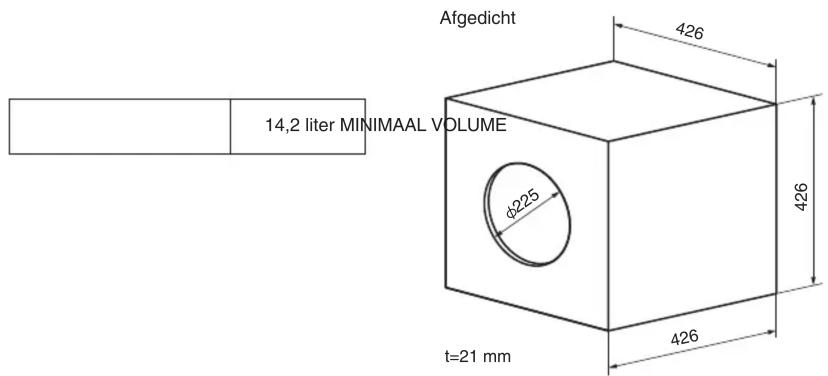

●AANBEVOLEN VOLUME BEHUIZING
→ Zie de illustratie op de instructiehandleiding in het sjabloon ‘TEMPLATE’.
| Model Uitsparing Montagediepte | Hoogte | ||
| TS-ME100WS | 225 | 126 37 | mm |
