Type product	Vrijstaande vaatwasser
Merk	Samsung
Model	DW5363PGWQ
Compatibele serie	DW5363PGB, D156
Afmetingen (B x H x D)	598 mm x 845 mm x 600 mm
Gewicht (uitgepakt)	48 kg
Voeding	220-240 V ~ 50 Hz
Nominaal vermogen	2000-2300 W
Capaciteit (couverts)	14
Energieklasse	A+
Standaard waterverbruik (Eco)	10 L per cyclus
Standaard energieverbruik (Eco)	0.96 kWh per cyclus
Wasprogramma's	Intensief 70°C, Auto 40-65°C, Express 65°C, Eco 45°C, Snel wassen 50°C, Delicaat 40°C, Voorwas
Extra functies	Uitgestelde start (1-24h), Halve lading, Intensieve zone, Multifunctionele tablet, Desinfectie, Kinderbeveiliging
Filtersysteem	3 trappen (voorfilter, microfilter, fijnfilter)
Droogtechnologie	Condensatiedroging
Lekbescherming	Aqua-Stop ingebouwd
Waterontharder	Ja, instelbaar van 0 tot 5 (afhankelijk van hardheid)
Zoutreservoir	Capaciteit circa 1 kg
Glansmiddelreservoir	Ja, hoeveelheidsinstelling 1-6
Reiniging van filters	Aanbevolen regelmatig, handmatig demonteren
Reiniging van sproeiarmen	Demonteerbaar voor reiniging van sproeiers
Display	Digitaal scherm met indicatoren (zout, glansmiddel, uitgestelde start, kinderbeveiliging, foutcodes)
Benodigde waterdruk	0.05-0.8 MPa
Geluidsniveau	45 dB(A)

Veelgestelde vragen - DW5363PGWQ SAMSUNG

Hoe stel ik de waterhardheid in op mijn Samsung DW5363PGWQ vaatwasser?

Houd de knoppen Uitgestelde start en Halve lading ingedrukt terwijl u op Aan/Uit drukt. Gebruik de knop Halve lading om het niveau van 0 tot 5 te selecteren. Niveau 3 is de standaardinstelling overeenkomend met 4,0-5,5 mmol/l. Druk op Aan/Uit om te bevestigen en af te sluiten.

Waarom is mijn vaat aan het einde van de cyclus niet droog?

Controleer eerst het niveau van glansmiddel in het reservoir. Zorg ervoor dat de functie Multifunctionele tablet is ingeschakeld als u alles-in-één tabletten gebruikt. U kunt ook de hoeveelheidsinstelling van glansmiddel verhogen van 1 tot 6.

Wat betekent foutcode 4E op mijn vaatwasser?

De code 4E duidt op een probleem met de watertoevoer. Controleer of de waterkraan open is, of de toevoerslang niet geknikt of verstopt is, en of de waterdruk tussen 0,05 en 0,8 MPa ligt.

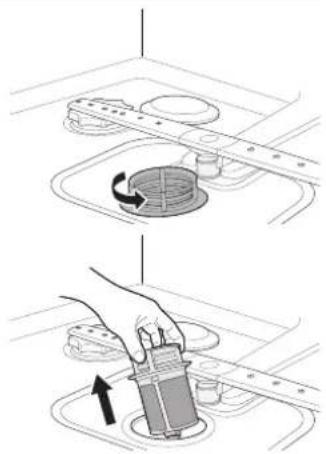

Hoe reinig ik de filters van de Samsung DW5363PGWQ vaatwasser?

Zet het apparaat uit. Draai de filterinzet tegen de klok in om deze te verwijderen. Demonteer het voorfilter en het microfilter, spoel ze af onder stromend water. Monteer in omgekeerde volgorde en plaats de inzet terug door met de klok mee te draaien.

Kan ik multifunctionele tabletten (3 in 1) gebruiken in deze vaatwasser?

Ja, u kunt tabletten 2 in 1, 3 in 1 of 4 in 1 gebruiken. Plaats de tablet in het hoofdcompartiment voor wasmiddel en druk op de knop Multi Tabs (TABS) om de functie in te schakelen. Dit schakelt de indicatoren voor zout en glansmiddel uit.

Hoe stel ik de uitgestelde start in?

Na het selecteren van het programma drukt u meerdere keren op de knop Uitgestelde start om een vertraging van 1 tot 24 uur in te stellen (in stappen van 1 uur). Druk op Start/Reset en sluit vervolgens de deur. De aftelling begint.

Hoe activeer ik de kinderbeveiliging (Child Lock)?

Houd de knop Sanitize (Desinfectie) gedurende 3 seconden ingedrukt. Het lampje Child Lock gaat branden en alle knoppen zijn vergrendeld. Om uit te schakelen, herhaalt u de handeling.

Welke wasprogramma's zijn beschikbaar?

De programma's omvatten: Intensief 70°C voor zeer vuile vaat, Auto 40-65°C met automatische detectie, Express 65°C voor dagelijks gebruik, Eco 45°C zuinig, Snel wassen 50°C voor lichte belading, Delicaat 40°C voor kwetsbare voorwerpen, en Voorwas voor een koude spoeling.

Hoe onderhoud ik de sproeiarmen?

Zet het apparaat uit. Verwijder het onderste rek en de besteklade. Schroef de bovenste sproeiarm los door de hendel tegen de klok in te draaien. Trek de onderste arm omhoog. Gebruik een tandenstoker om de sproeiers te ontstoppen, spoel daarna af met schoon water. Monteer in omgekeerde volgorde en controleer of de arm vrij kan draaien.

Wat te doen bij een waterlek (foutcode LE)?

De code LE duidt op een waterlek. Schakel het apparaat onmiddellijk uit, trek de stekker uit het stopcontact en sluit de waterkraan. Neem contact op met de klantenservice van Samsung. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING DW5363PGWQ SAMSUNG

Serie DW-FG720, D154

Serie DW-FG520, D153

Serie DW5363PGB, D156

Serie DW5343TGB, D155

Afwasmachine gebruikershandleiding

Planet First

100%

Gerecycled papier

Deze handleiding is gemaakt van 100% gerecycled papier.

Stel je de mogelijkheden voor

DD68-00093E-07

Bedankt voor de aankoop van dit Samsung-product. Voor een completere service registreert u uw product op

www.samsung.com/register

SAMSUNG

Kenmerken van uw nieuwe Samsung-afwasmachine

Met deze nieuwe vaatwasser wordt het afwassen van keukengerei heel anders. Van de speciale kenmerken tot de energie-efficiëntie, deze nieuwe Samsung vaatwasser zorgt ervoor dat het afwassen van de vaat zo gemakkelijk en aangenaam mogelijk is.

1. 3-traps filtersysteem

Deze nieuwe Samsung vaatwasser met een 3-traps filtersysteem filtert alle etensresten van borden, glazen, keukengerei en bestek. Het geavanceerde filtersysteem filtert en verzamelt alle etensresten en zorgt ervoor dat de borden schoon en vlekvrij worden. Samsung vaatwassers hebben het krachtigste filtersysteem in hun klasse.

2. Condensdroogtechnologie

Deze nieuwe Samsung vaatwasser gebruikt de latente warmte-energie van de laatste spoelcyclus om de lading te drogen. Op deze manier wordt niet alleen energie bespaard, maar wordt ook voorkomen dat er stoom uit de vaatwasser komt, waardoor het risico op brandwonden wordt verminderd.

Deze gebruikershandleiding bevat belangrijke informatie over het gebruik en het onderhoud van deze Samsung vaatwasser. Raadpleeg de handleiding voor gedetailleerde instructies over het gebruik van het bedieningspaneel en tips om het meeste uit de geavanceerde technologie en functies van deze nieuwe vaatwasser te halen. De sectie "Programmatabel" bevat een overzichtstabel van de beschikbare programma's, en in de sectie "Problemen oplossen" vindt u informatie om de meest voorkomende problemen op te lossen.

2_ Kenmerken van uw nieuwe Samsung vaatwasser

Veiligheidsinstructies

Gefeliciteerd met de aanschaf van deze nieuwe Samsung vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van dit apparaat. Neem de tijd om deze door te lezen en zo alle voordelen en kenmerken van de vaatwasser te leren kennen.

WAT U MOET WETEN OVER DE VEILIGHEIDSINSTRUCTIES

Lees deze handleiding aandachtig door om ervoor te zorgen dat u alle kenmerken en functies van dit nieuwe apparaat veilig en efficiënt kunt gebruiken, en bewaar deze op een veilige plaats in de buurt van het apparaat voor toekomstige raadpleging. Gebruik het apparaat alleen voor de beoogde doeleinden, zoals beschreven in deze gebruikershandleiding.

De waarschuwingen en belangrijke veiligheidsinstructies in deze handleiding dekken niet alle mogelijke omstandigheden en situaties die zich kunnen voordoen. Het is de verantwoordelijkheid van de gebruiker om gezond verstand te gebruiken, voorzichtig te zijn en zorgvuldig te handelen bij het installeren, onderhouden en gebruiken van de vaatwasser.

Aangezien deze gebruiksaanwijzing voor meerdere modellen geldt, kunnen de kenmerken van deze vaatwasser enigszins afwijken van wat in de handleiding wordt uitgelegd en mogelijk zijn sommige waarschuwingssymbolen niet van toepassing. Als u vragen of twijfels heeft, neem dan contact op met het dichtstbijzijnde servicecentrum of raadpleeg de online help en informatie op www.samsung.com.

BELANGRIJKE VEILIGHEIDSMAATREGELEN EN SYMBOLEN

Belangrijke veiligheidssymbolen

[DWHV]	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales graves o daños materiales.
	Prácticas poco seguras o arriesgadas que pueden causar lesiones personales o daños materiales.
	Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones personales cuando utilice el lavavajillas, siga estas instrucciones básicas de seguridad:
	NO lo intente.
	NO desmonte.
	NO toque.
	Siga las instrucciones al pie de la letra.
	Desenchufe el cable de alimentación de la toma mural.
	Conecte a tierra el aparato para evitar descargas eléctricas.
	Llame al servicio técnico para solicitar ayuda.
	Nota

Deze waarschuwingssymbolen dienen om letsel bij de gebruiker en andere personen te voorkomen. Volg ze zorgvuldig op.

Bewaar deze instructies op een veilige plaats en zorg ervoor dat nieuwe gebruikers ze kennen. Geef ze door aan een toekomstige eigenaar.

Veiligheidsinstructies

Belangrijke veiligheidsmaatregelen

Dit apparaat voldoet aan de huidige veiligheidsnormen. Onjuist gebruik kan echter persoonlijk letsel of materiële schade veroorzaken.

Om risico's op ongevallen en schade aan het apparaat te voorkomen, dient u deze instructies zorgvuldig te lezen voordat u de vaatwasser voor de eerste keer gebruikt. Ze bevatten belangrijke informatie over veiligheid, gebruik en onderhoud.

Net als bij elk apparaat dat elektriciteit nodig heeft en bewegende delen heeft, zijn er potentiële risico's. Om dit apparaat veilig te gebruiken, moet u vertrouwd raken met de werking ervan en er voorzichtig mee omgaan tijdens het gebruik.

Laat kinderen (of huisdieren) niet met de vaatwasser spelen. De deur van de vaatwasser kan van binnenuit niet gemakkelijk worden geopend en kinderen kunnen ernstig letsel oplopen als ze binnenin bekneld raken.

Houd toezicht op jonge kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

Als de stekker (netsnoer) beschadigd is, moet deze worden vervangen door de fabrikant, zijn serviceagent of een gekwalificeerd persoon om risico's op ongevallen te voorkomen.

Dit apparaat moet zo worden geïnstalleerd dat de stekker, waterkranen en afvoerbuizen gemakkelijk toegankelijk zijn.

INSTRUCTIES OVER HET WEEE-MERK

Correcte verwijdering van dit product

(Afval van elektrische en elektronische apparatuur)

(Geldt in landen met gescheiden afvalinzameling)

De aanwezigheid van dit symbool op het product, de accessoires of het bijbehorende informatiemateriaal geeft aan dat het product en de elektronische accessoires (zoals de oplader, hoofdtelefoon, USB-kabel) aan het einde van hun levensduur niet bij het gewone huishoudelijke afval mogen worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid te voorkomen die het gevolg is van ongecontroleerde afvalverwijdering, moet u deze producten scheiden van ander afval en op de juiste manier recyclen. Zo wordt duurzaam hergebruik van materiaalbronnen bevorderd.

Particuliere gebruikers kunnen contact opnemen met de winkel waar ze het product hebben gekocht of met de plaatselijke autoriteiten voor informatie over hoe en waar ze het product kunnen inleveren voor een milieuvriendelijke en veilige recycling.

Commerciële gebruikers kunnen contact opnemen met hun leverancier en de voorwaarden van de aankoopovereenkomst raadplegen. Dit product en de elektronische accessoires mogen niet bij ander bedrijfsafval worden weggegooid.

4_ Veiligheidsinstructies

GEBRUIKSAANWIJZING VOOR DE AFWASMACHINE

Deze afwasmachine is niet ontworpen voor commercieel gebruik. Hij is bedoeld voor huishoudelijk gebruik of in vergelijkbare werkomgevingen en woonomgevingen, zoals:

• Winkels
• Kantoren en showrooms en door bewoners van instellingen zoals: • Jeugdherbergen en pensions.

Het apparaat mag uitsluitend worden gebruikt als huishoudelijk apparaat, zoals gespecificeerd in deze gebruikershandleiding, voor het wassen van huishoudelijk servies en bestek.

De fabrikant raadt elk ander gebruik af, omdat dit gevaarlijk kan zijn.

De fabrikant is niet aansprakelijk voor schade veroorzaakt door onjuist of oneigenlijk gebruik.

Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar.

Adem het vaatwasmiddel niet in en slik het niet door. Vaatwasmiddelen bevatten irriterende en bijtende ingrediënten die brandwonden aan neus, mond en keel kunnen veroorzaken als ze worden ingeademd of doorgeslikt en kunnen ademhalingsmoeilijkheden veroorzaken. Als u wasmiddel inademt of inslikt, bel dan onmiddellijk een arts.

Laat de deur niet onnodig openstaan, want u kunt erover struikelen.

Ga niet op de open deur zitten of leunen. De vaatwasser kan kantelen en beschadigd raken en u kunt letsel oplopen.

Gebruik uitsluitend speciale vaatwasmiddelen en glansmiddelen voor huishoudelijke vaatwassers. Gebruik geen vloeibare wasmiddelen.

Gebruik geen zeer zure reinigingsmiddelen.

Vul het glansmiddelreservoir niet met vloeibaar of poedervormig wasmiddel. Dit kan ernstige schade veroorzaken.

Als u per ongeluk het zoutreservoir vult met vloeibaar of poedervormig wasmiddel, zal de waterontharder beschadigd raken. Controleer voordat u het zoutreservoir vult of u het juiste pakket vaatwasserzout in handen heeft.

Gebruik uitsluitend grofkorrelig speciaal vaatwasserzout voor de regeneratie, omdat andere zouten onoplosbare toevoegingen kunnen bevatten die het effect van de ontharder teniet kunnen doen.

Als het apparaat een bestekmand heeft (afhankelijk van het model), worden bestek en keukengerei beter gereinigd en gedroogd als ze correct worden geplaatst met de handvatten naar beneden. Om letsel te voorkomen, plaatst u messen, vorken, enz. echter met de handvatten naar boven.

Kunststof artikelen die niet tegen heet water kunnen, zoals wegwerpbekers, bestek of borden van kunststof, mogen niet in de vaatwasser worden gewassen. De hoge temperatuur in de vaatwasser kan ze doen smelten of vervormen.

Bij modellen met de functie Uitgestelde start moet u ervoor zorgen dat het doseerbakje droog is voordat u het wasmiddel toevoegt. Droog het indien nodig af. Als het wasmiddel in een vochtig doseerbakje wordt gedaan, wordt het dik en wordt het niet gelijkmatig verdeeld.

Messen en andere puntige voorwerpen moeten met de punten naar beneden of horizontaal in het rek worden geplaatst.

Veiligheidsinstructies

INSTRUCTIES TER BESCHERMING VAN KINDEREN

Dit apparaat is geen speelgoed! Laat kinderen niet in de buurt van het apparaat komen, er niet mee spelen of eraan zitten, en laat ze niet aan de bedieningselementen komen om letsel te voorkomen. Kinderen begrijpen de gevaren niet. Let altijd op wat uw kinderen doen terwijl u in de keuken werkt.

Er bestaat ook het risico dat kinderen in de vaatwasser opgesloten raken.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan kennis en ervaring, als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen.

Kinderen mogen het niet zonder toezicht schoonmaken.

Oudere kinderen mogen de vaatwasser alleen gebruiken als hen de werking duidelijk is uitgelegd, als ze het apparaat veilig kunnen gebruiken en als ze de gevaren van onjuist gebruik kennen.

HOUD KINDEREN UIT DE BUURT VAN AFWASMIDDELEN! Afwasmiddelen voor vaatwassers bevatten irriterende en bijtende stoffen die brandwonden aan neus, mond en keel kunnen veroorzaken als ze worden ingeademd of ingeslikt, en kunnen ademhalingsmoeilijkheden veroorzaken.

Houd kinderen uit de buurt van de vaatwasser wanneer de deur open is.

Er kunnen resten van afwasmiddel in de vaatwasser achterblijven.

Als een kind afwasmiddel inademt of inslikt, bel dan onmiddellijk een arts.

INSTALLATIE-INSTRUCTIES VOOR DE VAATWASSER

Controleer vóór installatie of het apparaat uitwendige schade vertoont. Gebruik in geen geval een beschadigd apparaat. Dit kan gevaarlijk zijn.

De vaatwasser mag alleen via een geschikt schakelcontact op het elektriciteitsnet worden aangesloten. Het stopcontact moet na installatie goed bereikbaar zijn, zodat het apparaat op elk moment van het net kan worden losgekoppeld. (Zie de sectie 'Controle van de accessoires' op pagina 10).

Er mogen geen stopcontacten achter de vaatwasser zijn. Er is risico op oververhitting en brand als de vaatwasser tegen een stekker wordt geduwd.

De vaatwasser mag niet onder een stralingsplaat worden geïnstalleerd. De hoge stralingswarmte die een plaat soms genereert, kan de vaatwasser beschadigen. Om dezelfde reden mag de vaatwasser niet in de buurt van open vuur of andere warmtebronnen, zoals kachels, worden geplaatst.

Sluit de vaatwasser pas op het elektriciteitsnet aan nadat deze definitief is geïnstalleerd en de nodige aanpassingen aan de deurveren zijn uitgevoerd.

Controleer vóór aansluiting of de aansluitgegevens op het typeplaatje (spanning en aangesloten belasting) overeenkomen met die van het elektriciteitsnet. Raadpleeg bij twijfel een elektricien.

De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd als er een volledige aardverbinding is tussen het apparaat en een effectief aardingssysteem. Het is zeer belangrijk dat dit basale veiligheidssysteem aanwezig is en regelmatig wordt getest. Bij twijfel over het elektrische systeem van het huis moet een gekwalificeerde technicus worden geraadpleegd.

De fabrikant is niet verantwoordelijk voor de gevolgen van een onjuist aardingssysteem (bijvoorbeeld elektrische schokken).

Sluit dit apparaat niet aan op het elektriciteitsnet via een stekkerdoos of verlengsnoer. In dat geval wordt de veiligheid van het apparaat niet gegarandeerd (bijv. risico op oververhitting).

Dit apparaat mag alleen in mobiele installaties, zoals een boot, worden geïnstalleerd als een gekwalificeerde ingenieur een risicoanalyse van de installatie heeft uitgevoerd.

6_ Veiligheidsinstructies

De kunststof behuizing van de wateraansluiting bevat een elektrisch onderdeel. Dompel het daarom niet onder in water.

In de Aqua-Stop-slang zitten elektrische draden. Knip de watertoevoerslang nooit door, ook niet als deze te lang is.

Alleen gekwalificeerd en bevoegd personeel mag installatie-, onderhouds- en reparatiewerkzaamheden uitvoeren, altijd in overeenstemming met de nationale en lokale veiligheidsvoorschriften. Wanneer andere personen deze werkzaamheden uitvoeren, kan dit gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor ongeautoriseerde werkzaamheden.

Het geïntegreerde anti-overstromingssysteem biedt bescherming tegen waterschade, op voorwaarde dat aan deze voorwaarden wordt voldaan:

• De vaatwasser moet correct zijn geïnstalleerd en aangesloten.
• De vaatwasser moet correct zijn onderhouden en onderdelen moeten indien nodig zijn vervangen.
• De waterkraan is gesloten wanneer het apparaat gedurende een lange periode niet wordt gebruikt (bijv. tijdens vakanties).
• Het anti-overstromingssysteem werkt ook wanneer het apparaat is uitgeschakeld. Het moet echter op het elektriciteitsnet zijn aangesloten.

Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser defect raakt, schakel dan de stroom uit en neem contact op met de dealer of de serviceafdeling.

Ongeautoriseerde reparaties vormen een onvoorzien risico voor de gebruiker en de fabrikant kan hiervoor niet verantwoordelijk worden gesteld. Deze mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel.

Defecte onderdelen mogen alleen worden vervangen door originele reserveonderdelen. Alleen met deze onderdelen kan de veiligheid van het apparaat worden gegarandeerd.

Koppel het apparaat altijd los van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert (haal de stekker uit het stopcontact).

Als de aansluitkabel beschadigd is, moet deze worden vervangen door een speciale kabel die verkrijgbaar is bij de fabrikant. Om veiligheidsredenen mag dit alleen worden gemonteerd door technici van de serviceafdeling of door bevoegd personeel.

In landen waar gebieden met kakkerlakken of andere dieren kunnen voorkomen, moet de omgeving van het apparaat bijzonder schoon worden gehouden. De garantie dekt geen schade veroorzaakt door kakkerlakken of andere dieren.

Als er een storing is opgetreden of wanneer het apparaat moet worden gereinigd, is het apparaat pas volledig van de elektrische voeding gescheiden wanneer:

• de stekker uit het stopcontact is gehaald en de stekker is verwijderd • het apparaat is losgekoppeld van het elektriciteitsnet • de zekering van het elektriciteitsnet is uitgeschakeld • de schroefzekering is verwijderd (in landen waar dit van toepassing is).

Voer geen wijzigingen aan het apparaat uit, tenzij dit door de fabrikant is goedgekeurd.

Open nooit de afdekking/behuizing van het apparaat.

Het aanraken van elektrische aansluitingen of componenten en mechanische onderdelen is zeer gevaarlijk en kan storingen of elektrische schokken veroorzaken.

Zolang het apparaat onder de garantie valt, mogen reparaties alleen worden uitgevoerd door technisch personeel dat door de fabrikant is geautoriseerd. Anders vervalt de garantie.

Bij installatie van het product moet u voldoende ruimte boven en aan de zijkanten vrijlaten om een goede ventilatie te garanderen.

Als er onvoldoende ruimte is tussen het product en de gootsteen, kan deze beschadigd raken en kan er schimmel ontstaan.

Stel de waterhardheid van de vaatwasser correct in, passend bij uw regio. (Zie de sectie "Instelling van de waterhardheid" op pagina 15)

Inhoudsopgave

INSTALLATIE VAN DE VAATWASSER

9

9 Controle van de onderdelen en het bedieningspaneel 11 Vereisten voor de installatie 12 Installatie van de vaatwasser (alleen installatie onder de gootsteen)

VOOR HET EERSTE GEBRUIK VAN HET PRODUCT

15

15 Gebruik van het wateronthardingssysteem 16 Gebruik van de functie Geluid aan/uit 16 Gebruik van het zout voor de vaatwasser 17 Gebruik van de glansspoelmiddel

HET LADEN VAN DE VAATWASSER

18

18 Wasinstructies 18 Gebruik van de rekken 22 Gebruik van het wasmiddel

WERKING VAN DE VAATWASSER

24

24 Basisinstructies 24 Gebruik van de programmakeuzeknoppen 25 Gebruik van de functie uitgestelde start 25 Gebruik van het digitale display 26 Gebruik van de extra functies

REINIGING EN ONDERHOUD VAN DE VAATWASSER

27

27 Reiniging van de buitenkant 27 Reiniging van de binnenkant 27 Reiniging van de filters 28 Reiniging van de sproeiarmen 29 Opbergen van de vaatwasser

PROBLEEMOPLOSSING EN INFORMATIECODES

30

30 Controleer deze punten als uw vaatwasser... 32 Informatiecodes

Programmatabel

33

33 Programmatabel

BIJLAGE

34

34 Verwijdering van de vaatwasser en milieuhulp 34 Conformiteitsverklaring 34 Specificaties

VOOR STANDAARDTEST

35

PRODUCTBLAD

37

8_ Inhoudsopgave

Installatie van de vaatwasser

Zorg ervoor dat uw installateur deze instructies nauwkeurig opvolgt, zodat de vaatwasser veilig en normaal functioneert.

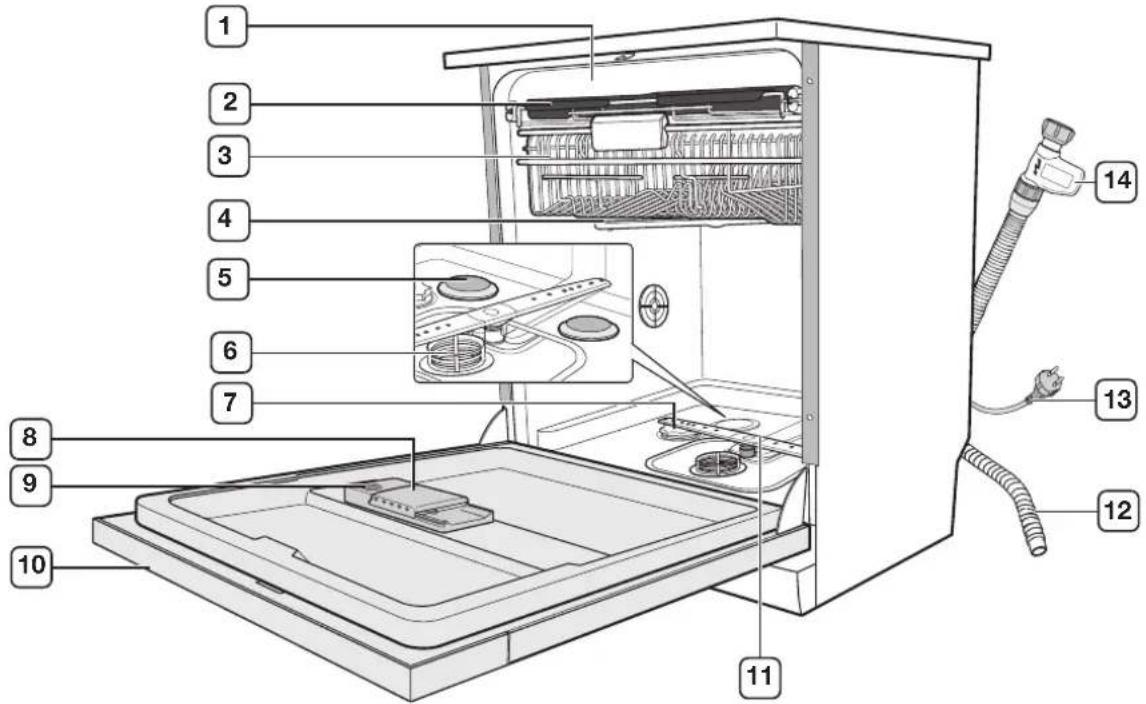

CONTROLE VAN DE ONDERDELEN EN HET BEDIENINGSPANEEL

Nadat u de vaatwasser hebt uitgepakt, controleert u of u alle onderdelen hebt ontvangen die hieronder worden weergegeven. Als de vaatwasser tijdens het transport is beschadigd of als er een onderdeel ontbreekt, neem dan contact op met de klantenservice van Samsung of met uw Samsung-dealer.

Na het uitpakken van de vaatwasser dient u het verpakkingsmateriaal buiten het bereik van kinderen te houden, om veiligheidsredenen.

1	Brazo aspersor superior (no se muestra)	8	Dispensador de detergente
2	Bandeja para cubiertos (DW-FG720, D154, DW5363PGB, D156)Cesto para cubiertos (DW-FG520, D153, DW5343TGB, D155) (consulte la página 21)	9	Compartimiento del abrillantador
3	Cesta superior	10	Panel de control (en el frontal de la puerta)
4	Brazo aspersor central	11	Brazo aspersor inferior
5	Disco rociador de zona intensiva (DW-FG720, D154, DW5363PGB, D156)	12	Manguera de desagüe
6	Conjunto de filtros	13	Cable de alimentación
7	Compartimiento de la sal	14	Aqua-Stop

Installatie van de vaatwasser

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155

DW-FG520, D153

1	Botón de encendido	9	Indicador de lavado
2	Botones de selección de programas	10	Indicador de aclarado
3	Botón de media carga	11	Indicador de secado
4	Botón de inicio retardado	12	Botón de zona intensiva (DW-FG720, D154, DW5363PGB, D156)
5	Indicador de bloqueo para niños	13	Indicador de desinfección/bloqueo para niños
6	Indicador de reposición de la sal	14	Botón Multi Tabs (Multitabletas)
7	Indicador de reposición del abrillantador	15	Botón de inicio/restauración
8	Indicador de inicio retardado	16	Botón de prelavado (DW-FG520, D153, DW5343TGB, D155)

Controle van de accessoires

• Gebruikershandleiding
• Garantiekaart
• Trechter (raadpleeg de sectie "Het zoutreservoir vullen" op pagina 16)

10_ Installatie van de vaatwasser

INSTALLATIEVEREISTEN

Voeding en aarding

Gebruik geen verlengsnoer.

Gebruik uitsluitend het netsnoer dat bij de vaatwasser is geleverd.

Zorg er bij het voorbereiden van de installatie voor dat de voeding voldoet aan:

• Een zekering of stroomonderbreker van 220-240 V AC/50 Hz.
• Een individueel aftakcircuit dat met de vaatwasser wordt gebruikt.

De vaatwasser moet geaard zijn. In geval van onjuiste werking of storing vermindert de aardverbinding het risico op elektrische schokken door een pad met lage weerstand voor de elektrische stroom te bieden.

De vaatwasser is uitgerust met een netsnoer en een driepolige stekker met randaarde die in een correct geïnstalleerd en geaard stopcontact past.

Sluit de aarddraad niet aan op kunststof leidingen, gasleidingen of warmwaterleidingen.

Onjuiste aansluiting van de aardleiding kan een elektrische schok veroorzaken.

Raadpleeg een elektricien of gekwalificeerde technicus als u niet zeker weet of de aarding van de vaatwasser correct is.

Wijzig de stekker van de vaatwasser niet. Als deze niet in het stopcontact past, vraag dan een gekwalificeerde elektricien om een geschikt stopcontact te installeren.

Watertoevoer

Drink geen water uit de vaatwasser.

• De vaatwasser kan worden aangesloten op koud of warm water, max. 60 °C.
• Plaats een afsluitkraan met buitendraad van 3/4" op de kraan.
• De waterdruk moet tussen 0,05 MPa en 0,8 MPa liggen. Als de waterdruk te laag is, werkt de watertoevoerklep mogelijk niet goed en kan de vaatwasser uitschakelen. Als de waterdruk te hoog is, moet een drukregelventiel worden geïnstalleerd.

Om het risico op waterlekken en de daardoor veroorzaakte schade te verminderen:

• De waterkranen moeten gemakkelijk bereikbaar zijn. • Sluit de kranen wanneer u de vaatwasser niet gebruikt.

- Controleer regelmatig de aansluitingen op lekkages.

Gebruik van Aqua-Stop

Aqua-Stop is ontworpen om een perfecte bescherming te bieden tegen waterlekken. Het is aangesloten op de watertoevoerslang en als deze beschadigd raakt, wordt de waterstroom automatisch afgesloten.

Aqua-Stop is een elektrisch onderdeel.

• Wees voorzichtig om de Aqua-Stop niet te beschadigen.
• Draai of buig de watertoevoerslang die op de Aqua-Stop is aangesloten niet.

Als de Aqua-Stop beschadigd is, sluit dan de waterkranen en haal de stekker uit het stopcontact. Neem daarna contact op met de klantenservice van Samsung of met een gekwalificeerde technicus.

Afvoer

Als u een aparte afvoer voor de vaatwasser gebruikt, sluit dan de afvoerslang aan, die tussen de 30 en 70 cm boven de vloer moet liggen.

Als de afvoer hoger dan 80 cm boven de vloer ligt, kan het gebeuren dat het water terugstroomt in de vaatwasser of dat de vaatwasser niet volledig leegloopt.

Installatie van de vaatwasser

Onderstel

Voor de beste prestaties moet de vaatwasser op een stevig en vlak oppervlak worden geïnstalleerd.

Houten vloeren moeten mogelijk worden verstevigd om trillingen te minimaliseren. Tapijten en zachte tegels dragen bij aan trillingen en kunnen ervoor zorgen dat de vaatwasser tijdens het gebruik iets verschuift.

Installeer de vaatwasser nooit op een platform of constructie met onvoldoende draagkracht.

Omgevingstemperatuur

Installeer de vaatwasser niet op een plaats waar vriestemperaturen kunnen voorkomen. De vaatwasser houdt altijd wat water in de waterklep, de pomp en de slang; als dit water bevriest in de machine of in de slangen, kan dit het apparaat en zijn onderdelen beschadigen.

INSTALLATIE VAN DE VAATWASSER (ALLEEN INSTALLATIE ONDER HET AANRECHT)

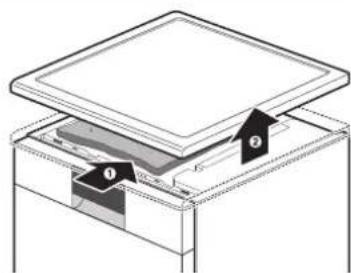

STAP 1. Verwijderen van het bovenpaneel

1. Verwijder de 2 schroeven aan de bovenkant van de achterkant van de vaatwasser.

1. Schuif het deksel naar achteren en til het eraf.

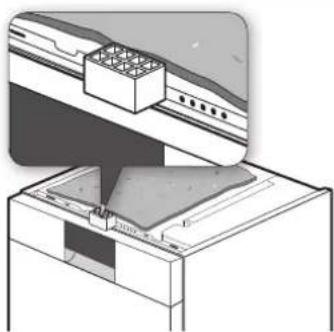

U kunt het plastic onderdeel dat het bovenpaneel ondersteunt weggooien.

12_ Installatie van de vaatwasser

STAP 2. Waterpas zetten van de vaatwasser

1. U kunt de hoogte van het product aanpassen door de pootjes te draaien.

- Til de voor- en achterkant van het product iets op en draai de pootjes om de hoogte aan te passen.

- U kunt de hoogte tot 40 mm aanpassen.

1. Plaats het product op zijn plaats onder het aanrecht en controleer met een waterpas of het goed is uitgelijnd.

- Let bij het verplaatsen van het product naar de ruimte onder het aanrecht op dat de slangen en het netsnoer niet geknikt raken.

1. Installeer het product zo dat er een ruimte van ten minste 4 mm is tussen de bovenkant van het product en de onderkant van het aanrecht.

Na installatie mag u het netsnoer niet met een metalen kabelbinder vastzetten.

Installatie van de vaatwasser

STAP 3. Aansluiten van de slangen en kabels

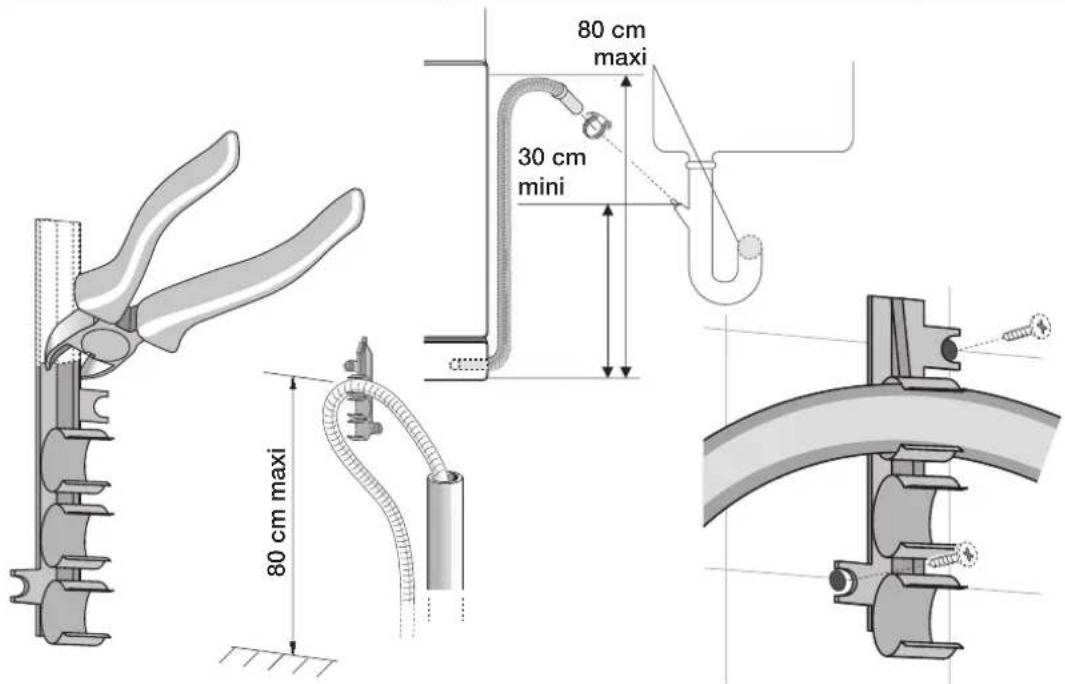

1. Verwijder de slanghouder die op het product is gemonteerd en knip een deel af zoals weergegeven in de afbeelding.
2. Gooi het afgeknipte deel weg en gebruik alleen het deel dat in de afbeelding wordt getoond.
3. Bevestig het aan de muur met de 2 schroeven.
4. Plaats de afvoerslang in de houder. Installeer de afvoerslang op een hoogte tussen 30 en 80 cm van de vloer.
5. Sluit de afvoerslang aan op de afvoeruitgang.

• Sluit de afvoerslang stevig aan, zodat deze niet beweegt tijdens de afvoercyclus.
• Zorg ervoor dat geen enkel deel van de afvoerslang, de toevoerslang of het netsnoer geknikt is.
• Open de deur en verwijder het schuim, het papierverpakkingsmateriaal en onnodige onderdelen.
• Schakel de stroomonderbreker weer in die u vóór de installatie had uitgeschakeld.
• Open de watertoevoerkraan.
• Zet de vaatwasser aan en selecteer en voer een programma uit.

Controleer of het apparaat correct inschakelt en dat er geen water lekt. Als er geen storingen zijn, zet u de vaatwasser uit en gaat u verder met stap 5 hierboven.

Als er een storing is, zet u de vaatwasser uit, sluit u de watertoevoerkraan en raadpleegt u de gebruikershandleiding of neemt u contact op met een servicecentrum uit de lijst op de achterkant van de omslag.

Controleer of er geen water lekt aan beide uiteinden van de waterleiding of bij de aansluiting van de afvoerslang.

Functioneringstest

Om er zeker van te zijn dat u de vaatwasser correct hebt geïnstalleerd, voert u na de installatie de cycli Snel of Voorwas uit.

14_ Installatie van de vaatwasser

Voordat u het product voor de eerste keer gebruikt

GEBRUIK VAN HET WATERONTHARDINGSSYSTEEM

De beste wasresultaten worden bereikt met zacht water.

Hard water bevat onzuiverheden die de wasprestaties kunnen belemmeren.

U moet het water ontharden als de hardheid hoger is dan 1,0 mmol/l (6 °dH – Duitse schaal). Hiervoor heeft u nodig:

• Vaatwaszout.
• Stel de waterhardheid in op uw regio.

Neem voor informatie over de waterhardheid in uw regio contact op met de plaatselijke instantie.

Als de waterhardheid onstabiel is, stelt u de vaatwasser in op het hoogste niveau. Als de waterhardheid bijvoorbeeld schommelt tussen 6,7 mmol/l en 9 mmol/l, stelt u de vaatwasser in op 9 mmol/l.

De standaardinstelling voor de waterhardheid is 3 (4-5,5 mmol/l). Als dit overeenkomt met de hardheid van het water in uw regio, hoeft u deze niet te wijzigen.

Als u de waterhardheid moet wijzigen, volg dan deze instructies.

Instelling van de waterhardheid

1. Houd de toetsen Uitgestelde start en Half beladen 1/2 ingedrukt en druk op de aan/uit-toets om de instelling van de waterhardheid te openen.
2. Zodra de instelling is geopend, wordt de huidige waterhardheid weergegeven.
3. Gebruik de toets Half beladen 1/2 om de waterhardheid te selecteren van niveau 0 tot niveau 5. (Raadpleeg de onderstaande tabel om het niveau voor uw regio in te stellen.)

Als de waterhardheid in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U moet de waterhardheid van de vaatwasser echter wel op 0 instellen.

1. Om de instelling van de waterhardheid te verlaten, drukt u op de aan/uit-toets 🔒.

Tabel waterhardheidniveaus

De waterhardheid wordt gemeten in Duitse graden (°dH), Franse graden (°TH) of mmol/l (internationale eenheid voor waterhardheid).

Nivel	Dureza del agua Regeneración del ciclo de descalcificación/lavado (programa ECO)				Adición de sal
	°dH °TH mmol/l Rango
0 <6 <10 <1,0			Sin reciclar	No No
1	6~14	10~25	1~2,5	1/8	Sí
2	14~23	25~40	2,5~4,0	1/5	Sí
3	23~31	40~55	4,0~5,5	1/3	Sí
4	31~40	55~70	5,5~7,0	1/2	Sí
5	>40	>70	>7,0	1/1	Sí

Voordat u het product voor de eerste keer gebruikt

Voordat u het product voor de eerste keer gebruikt

GEBRUIK VAN DE FUNCTIE GELUID AAN/UIT

1. Houd de toetsen Uitgestelde start en Half beladen 1/2 ingedrukt en druk op de aan/uit-toets om de instelling van de functie Geluid aan/uit te openen.
2. Druk op de knop Desinfectie om de functie Geluid aan/uit in of uit te schakelen.
3. Het indicatielampje "Spoelmiddel bijvullen" gaat branden om aan te geven dat de functie Geluid aan is ingeschakeld.
4. Het indicatielampje "Spoelmiddel bijvullen" gaat uit om aan te geven dat de functie Geluid uit is ingeschakeld.

Ook al is de functie Geluid uit geactiveerd, het foutmeldinggeluid blijft hoorbaar.

1. Om de instelling van Geluid aan/uit te verlaten, drukt u op de aan/uit-knop ⏻.

GEBRUIK VAN ZOUT VOOR DE AFWASMACHINE

Het zoutreservoir vullen

Om zacht water te gebruiken, moet het daarvoor bestemde reservoir worden gevuld met afwasmachinezout.

Gebruik uitsluitend afwasmachinezout.

Gebruik geen ander soort zout of oplosmiddel. Dit kan het zoutreservoir en het wateronthardingssysteem beschadigen.

Vul het zoutreservoir altijd vlak voordat u een van de volledige wasprogramma's start, om corrosie door overtollig zout of zout water te voorkomen.

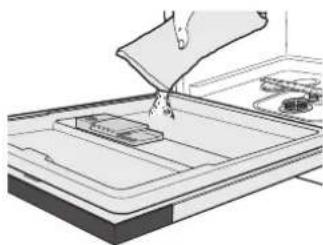

1. Open de deur.
2. Open het deksel van het zoutreservoir door het tegen de klok in te draaien.

1. Vul het zoutreservoir met water (alleen wanneer de vaatwasser voor de eerste keer wordt ingeschakeld).
2. Voeg vaatwaszout toe.

De inhoud van het reservoir is ongeveer 1 kg. Vul het niet te vol.

1. Verwijder overtollig zout van de opening van het reservoir en van de afdichting van het deksel.

Als u het overtollige zout niet verwijdert, kan het deksel van het reservoir niet volledig sluiten en kan er zout water ontsnappen, waardoor de prestaties worden beïnvloed.

1. Draai het deksel van het reservoir met de klok mee totdat het volledig is gesloten.

Als er veel zout of zout water in de trommel wordt gemorst, is het raadzaam om het programma Voorwas uit te voeren om de binnenkant van de trommel te reinigen. Eventueel achtergebleven zout of zout water kan corrosie veroorzaken.

Afhankelijk van de grootte van de korrels kan het zout enige tijd nodig hebben om op te lossen en gedurende die tijd blijft het indicatielampje "Zout bijvullen" branden.

16_ Voordat u het product voor de eerste keer gebruikt

Controle van het indicatielampje voor het bijvullen van zout

Als het indicatielampje "Zout bijvullen S" brandt, voeg dan vaatwaszout toe zoals hieronder wordt uitgelegd.

Wanneer het indicatielampje "Zout bijvullen S" brandt, betekent dit dat er nog zout is voor drie cycli.

Gebruik van de glansspoelmiddel

Het glansspoelmiddelreservoir vullen

Wanneer het indicatielampje voor het bijvullen van glansspoelmiddel op het bedieningspaneel gaat branden, moet u het glansspoelmiddel bijvullen. Deze vaatwasser is ontworpen voor gebruik van alleen vloeibaar glansspoelmiddel.

Het gebruik van poedervormig glansspoelmiddel kan de opening van het reservoir verstoppen en ervoor zorgen dat de vaatwasser niet goed werkt.

Glansspoelmiddel verbetert de droogprestaties.

Doe geen normaal wasmiddel in het glansspoelmiddelreservoir.

1. Open het deksel van het glansspoelmiddelreservoir door het tegen de klok in te draaien.

1. Vul het reservoir met glansspoelmiddel.

Gebruik het kijkvenster om te controleren of het reservoir vol is.

Vul het reservoir niet boven het aangegeven niveau, omdat het glansspoelmiddel tijdens de wascyclus kan overlopen.

Om overmatige schuimvorming tijdens de volgende cyclus te voorkomen, moet u overtollig glansspoelmiddel met een doek verwijderen.

1. Draai de glansspoelmiddelinstelling naar een hoeveelheid tussen 1 en 6. Hoe hoger het niveau, hoe meer glansspoelmiddel er wordt gebruikt.

Als u de glansspoelmiddelinstelling niet gemakkelijk kunt draaien, gebruik dan een munt.

1. Sluit het deksel van het glansspoelmiddelreservoir door het met de klok mee te draaien.

De vaatwasser laden

WASINSTRUCTIES

Volg deze eenvoudige instructies voor de beste resultaten en om energie te besparen.

Voordat u de vaat inruimt

Verwijder etensresten van de vaat, zoals botten, fruitpitten, enz., en andere resten zoals tandenstokers, papieren servetten, enz. Resten kunnen de vaat beschadigen, geluid veroorzaken en de vaatwasser laten slecht functioneren.

Was geen vuile gebruiksvoorwerpen met as, zand, was, smeervet of verf. Dit zijn materialen die de vaatwasser kunnen beschadigen en bovendien zal as, omdat het niet oplost, zich in het interieur verspreiden.

Niet geschikt voor de vaatwasser

• Voorwerpen van koper, messing, tin, ivoor en aluminium of met lijm
• Kunststoffen die niet tegen hitte kunnen.
• Handwerk, antiek, waardevolle vazen en decoratief glaswerk
• Voorwerpen met beschilderd email
• Bestek en servies van hout of met houten onderdelen
• Fijn glaswerk of glaswerk met loodkristal

Zilveren gebruiksvoorwerpen die in contact komen met zwavelhoudende voedingsmiddelen kunnen verkleuren. Hieronder vallen: eigeel, ui, mayonaise, mosterd, vis, pekel en marinades.

- Na veelvuldig wassen kunnen glazen dof worden. Was geen fijn glaswerk of glaswerk met loodkristal.

Aluminium onderdelen (bijv. vetfilters) mogen niet worden gewassen met bijtende alkalische reinigingsmiddelen. Ze kunnen het materiaal beschadigen of in extreme gevallen ernstige chemische reacties veroorzaken. Was alleen gebruiksvoorwerpen, zoals glazen, servies en bestek, die door de fabrikant als vaatwasserbestendig zijn verklaard.

GEBRUIK VAN DE MANDEN

Omgaan met de manden

Oefen niet te veel kracht uit bij het in- en uitschuiven van de manden. Dit kan de manden en de inhoud beschadigen.

De vaatwasser laden

Gebruik van de bovenste mand

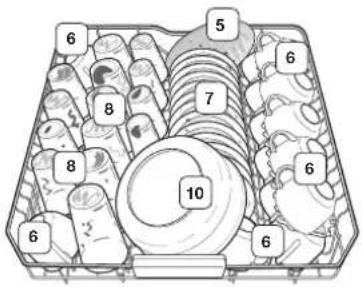

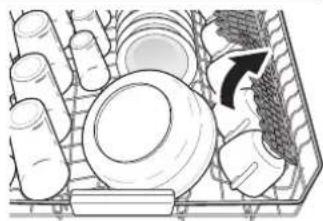

Gebruik de bovenste mand voornamelijk voor kleine, lichte of delicate voorwerpen, zoals glazen, schoteltjes, kopjes, dessertkommen, enz.

De bovenste mand verstellen

U kunt de hoogte van de bovenste mand verstellen om meer ruimte te creëren voor grotere voorwerpen in zowel de bovenste als de onderste mand.

Verwijder alle voorwerpen uit de kopjesrekken voordat u de hoogte verstellt. Anders kunt u de voorwerpen en de mand beschadigen.

1. Verwijder de bovenste mand.

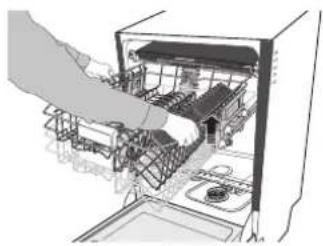

2. Om de bovenste mand omhoog te zetten: Houd de mand aan beide zijden vast en trek hem voorzichtig zo ver mogelijk naar buiten.

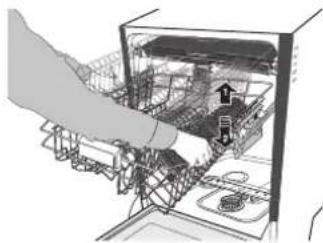

1. Om de bovenste mand omlaag te zetten: Houd de mand aan beide zijden vast en til hem iets op. Duw hem voorzichtig naar beneden.

Stel de hoogte telkens bij en controleer dat de centrale sproeiarm tijdens het draaien niet klem komt te zitten tussen de borden die in het onderste rek zijn geplaatst.

Het bovenste rek moet waterpas staan. Als het bovenste rek aan één kant omhoog staat, voorkomt dit dat de deur volledig sluit en veroorzaakt dit problemen met de werking van de vaatwasser.

Til het bovenste rek niet aan slechts één kant op. Als u dit doet, sluit de deur niet volledig en heeft dit een negatieve invloed op de werking van de vaatwasser.

Gebruik van het onderste rek

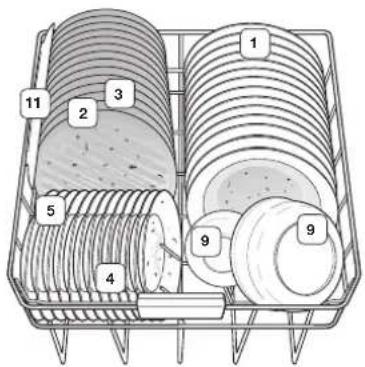

Gebruik het onderste rek voor grote borden en zwaar keukengerei, zoals serveerschalen, braadpannen, pannen, kommen, enz.

Kleine voorwerpen, zoals schoteltjes, kunnen ook in het onderste rek worden geplaatst.

Plaats geen fijn glaswerk in het onderste rek.

De vaatwasser laden

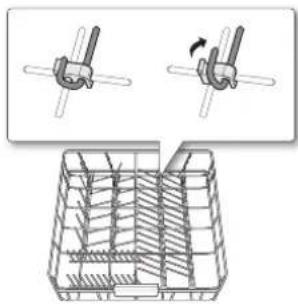

Gebruik van de neerklapbare pinnen

De neerklapbare pinnen maken ruimte vrij in het onderste rek voor grote voorwerpen.

1. Klap de pinnen neer door erop te drukken.

Gebruik van het bestekrek (DW-FG720, D154, DW5363PGB, D156)

De geleiders kunnen van het bestekrek worden losgemaakt.

U kunt bijvoorbeeld de geleiders aan één kant verwijderen om ruimte te maken voor grotere voorwerpen in het bovenste rek.

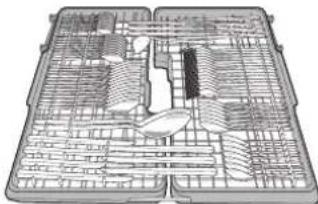

1. Rangschik het bestek zoals weergegeven in de afbeelding.

1. Monteer de geleiders in het bestekrek.

Als u grote voorwerpen, zoals taartscheppen, in het rek plaatst, kunnen ze tegen de bovenste sproeiarm botsen. Als de handvatten van de lepels niet in de houders passen, plaatst u ze omgekeerd.

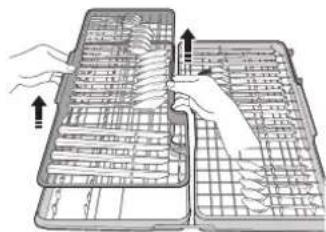

1. Verwijder de geleiders uit het bestekrek nadat het programma is voltooid.

20_ De vaatwasser laden

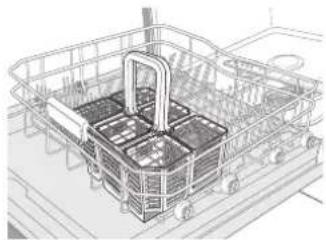

Gebruik van het bestekmandje (DW-FG520, D153, DW5343TGB, D155)

Het bestekmandje heeft een deksel waarmee u messen, lepels en vorken in afzonderlijke houders kunt plaatsen om te voorkomen dat ze tegen elkaar botsen en verkleuren.

1. Plaats de verschillende soorten bestek in de mandjes zoals weergegeven in de afbeelding.

Plaats om veiligheidsredenen de messen in het daarvoor bestemde rekje (bij sommige modellen). (De vaatwasser heeft mogelijk niet het genoemde messenrekje)

1. Plaats het bestekmandje in het onderste rek.

Als u weinig bestek wast, kunt u het mandje scheiden en slechts één kant gebruiken.

Plaats geen grote voorwerpen in het bestekmandje. Het handvat kan te lang zijn en de centrale sproeiarm hinderen.

Het bestekmandje kan met het deksel open worden gebruikt.

1. Til het deksel op en breng het samen met het handvat zoals weergegeven in de afbeelding.

Om het bestekmandje in twee mandjes te verdelen, trekt u één kant in de richting van de pijl (zie afbeelding) terwijl u de andere kant vasthoudt.

De vaatwasser laden

Gebruik van de kopjesrekken

U kunt kopjes, kleine voorwerpen en lang keukengerei op de kopjesrekken plaatsen. Ze zijn ook erg handig voor het afwassen van glazen. Plaats de glazen op de haken van de kopjesrekken. De kopjesrekken kunnen worden neergeklapt wanneer ze niet worden gebruikt.

Stel het niveau van de bovenste korf niet af met de glashouders omhoog. Het zal onmogelijk zijn om de bovenste korf naar binnen te duwen.

GEBRUIK VAN HET AFWASMIDDEL

Bij alle programma's van de vaatwasser, behalve het Voorwasprogramma, moet afwasmiddel in het daarvoor bestemde compartiment worden gedaan.

Doe de juiste hoeveelheid afwasmiddel volgens het geselecteerde programma om de beste prestaties te garanderen.

Gebruik alleen afwasmiddelen voor vaatwassers. Normale afwasmiddelen produceren veel schuim, wat de prestaties van de vaatwasser vermindert en ervoor kan zorgen dat deze niet goed werkt.

Adem de dampen van het afwasmiddel niet in en slik het niet door. Afwasmiddelen voor vaatwassers bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u dampen van het afwasmiddel heeft ingeademd of het heeft doorgeslikt, zoek dan onmiddellijk medische hulp.

Houd het afwasmiddel buiten het bereik van kinderen.

Het afwasmiddeldoseerbakje vullen

1. Open het deksel van het afwasmiddeldoseerbakje door op het slotje te drukken.

Het deksel gaat altijd open aan het einde van een wascyclus.

1. Voeg de aanbevolen hoeveelheid afwasmiddel toe in het compartiment voor het hoofdwasmiddel.
2. Sluit het deksel door erop naar links en naar beneden te drukken.

22_ Het laden van de vaatwasser

1. Voor de beste wasresultaten, vooral bij zeer vuile items, voegt u een kleine hoeveelheid (ongeveer 8 g) afwasmiddel toe aan de deur. Dit werkt in de voorwasfase.

Gebruik van multitabs

U kunt 2-in-1, 3-in-1 of 4-in-1 multitabs gebruiken.

Multitabs combineren, afhankelijk van het type, afwasmiddel met glansspoelmiddel en/of vaatwasserzout.

Raadpleeg de instructies van de fabrikant voordat u een multitab gebruikt en controleer of deze geschikt is voor de waterhardheid in uw regio.

1. Druk op het lipje van het afwasmiddeldoseerbakje en open het deksel.
2. Plaats de multitab in het vak voor het hoofdwasmiddel en sluit het deksel.
3. Druk op de knop Multi Tabs (Multitabs) TABS op het bedieningspaneel om de Multitabs-functie te activeren.

Werking van de vaatwasser

BASISINSTRUCTIES

1. Open de deur.
2. Laad de rekken.

Vul ze niet te vol.

1. Controleer dat de sproeiarmen niet worden geblokkeerd.
2. Voeg de juiste hoeveelheid vaatwasmiddel toe in het daarvoor bestemde doseerbakje en in de deur (indien nodig).
3. Druk op de aan/uit-knop om de vaatwasser in te schakelen.
4. Selecteer het juiste programma voor het type lading met de toets PROG. (Programma's). (Zie de sectie "Gebruik van de programmakeuzetoetsen" op pagina 24.) Het indicatielampje van het geselecteerde programma gaat branden.
5. Selecteer eventuele extra functies.

Het bijbehorende indicatielampje gaat branden.

1. Druk op de start-/resetknop ♦ en sluit de deur om het programma te starten.
2. Wanneer de wascyclus is voltooid, laat de vaatwasser een geluidssignaal horen. De stroom wordt na 10 minuten automatisch uitgeschakeld.
3. Leeg de manden.

Leeg eerst het onderste mandje, dan het bovenste mandje en daarna het bestekrekje (indien gevuld).

Zo voorkomt u dat water uit het bovenste mandje op de inhoud van het onderste mandje druppelt.

GEBRUIK VAN DE PROGRAMMAKEUZEKNOPPEN

Selecteer met de toets PROG. (Programma's) het juiste programma voor het type lading en de mate van vervuiling.

Símbolo Programa Descripción
	Intensivo 70 °C Elementos muy sucios, incluidas ollas y cazuelas
↓	Automático 40 ~ 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Elementos de uso diario poco o muy sucios, detección automática del nivel de suciedad
	Normal 65 °C (DW-FG520, D153)	Elementos de uso diario, suciedad normal
	Expreso 65 °C	Elementos de uso diario, suciedad normal, con un tiempo de ciclo corto
	Económico 45 °C	Elementos de uso diario, suciedad normal, consumo reducido de energía y agua
	Rápido 50 °C Elementos poco sucios con tiempo de ciclo muy corto
	Delicado 40 °C Elementos delicados poco sucios
	Prelavado (DW-FG720, D154, DW5363PGB, D156)	Aclarado en frío para eliminar sólo la suciedad de los platos guardados mucho tiempo o para remojar los platos resecos antes de ejecutar un programa.

Gebruik van de voorwasfunctie (DW-FG520, D153, DW5343TGB, D155)

Druk op de toets Voorwas.

Werking van de vaatwasser

Een programma onderbreken

Als de deur wordt geopend terwijl een programma wordt uitgevoerd, stopt het programma tijdelijk. Om het te hervatten, sluit u de deur weer.

Het water in de vaatwasser kan zeer heet zijn.

Open de deur uiterst voorzichtig en alleen als het echt nodig is.

Programma wijzigen

Als u het programma wilt wijzigen nadat het is gestart, volg dan deze instructies:

Als het deksel van het vaatwasmiddelbakje is geopend, wijzig het programma dan niet.

1. Open de deur om het programma te onderbreken.
2. Houd de knop Start/Reset ◇ gedurende 3 seconden ingedrukt om het programma te resetten.

• Zodra het programma is gereset, wordt de vaatwasser gedurende 1 minuut leeggepompt. Na deze minuut kunt u het programma wijzigen.
• Om het leegpompproces over te slaan, drukt u op de aan/uit-knop ⏻ om de vaatwasser uit te schakelen en drukt u er nogmaals op om hem in te schakelen. U moet dan de extra functies opnieuw selecteren.
• Wijzig het programma en druk op de knop Start/Reset.
• Sluit de deur om het nieuwe programma te starten.

GEBRUIK VAN DE UITGESTELDE STARTFUNCTIE

U kunt instellen dat de vaatwasser een programma op een bepaald tijdstip start door een vertragingstijd tussen 1 en 24 uur te kiezen (in stappen van 1 uur).

1. Open de deur en laad de rekken.
2. Voeg de juiste hoeveelheid afwasmiddel toe in het wasmiddelbakje en aan de deur (indien nodig).
3. Druk op de aan/uit-knop om de vaatwasser in te schakelen.
4. Selecteer het programma en de functies
5. Stel de starttijdvertraging in met de knop Startuitstel
6. Druk op de knop Start/Herstel ♦. Het indicatielampje van Startuitstel ⏻ gaat branden en de klok begint af te tellen.
7. Om de functie startuitstel te annuleren, houdt u de knop Start/Herstel 3 seconden ingedrukt om het programma te herstellen.

GEBRUIK VAN HET DIGITALE DISPLAY

Op het display worden de resterende wastijd, statusinformatie (startuitstel, zout bijvullen, glansspoelmiddel bijvullen en kinderbeveiliging) en foutcodes weergegeven.

Als er tijdens de werking een probleem optreedt, wordt een foutcode weergegeven en klinkt er een alarm. (Zie de sectie "Informatiecodes" op pagina 32).

Tijdweergave

Het tijdweergavegebied toont de resterende tijd tot het einde van het programma in uren en minuten.

De resterende tijd kan variëren, zelfs bij hetzelfde programma. Dit kan te wijten zijn aan het verschil in watertemperatuur, de regeneratiecyclus en de grootte en staat van de lading.

Werking van de vaatwasser

Indicatielampje zout bijvullen

Als het indicatielampje "Zout bijvullen S" brandt, betekent dit dat er zout ontbreekt en dat u zout moet bijvullen.

Om het zoutreservoir opnieuw te vullen, raadpleeg de sectie "Het zoutreservoir vullen" op pagina 16.

Indicatie voor het bijvullen van de glansspoelmiddel

Als het indicatielampje "Glansspoelmiddel bijvullen ✉" brandt, betekent dit dat er onvoldoende glansspoelmiddel is en dat u dit moet bijvullen.

Om het reservoir voor glansspoelmiddel opnieuw te vullen, raadpleeg de sectie "Het glansspoelmiddelreservoir vullen" op pagina 17.

GEBRUIK VAN DE EXTRA FUNCTIES

Intensieve zone (DW-FG720, D154, DW5363PGB, D156)

Gebruik deze functie voor moeilijk te reinigen, zeer vuile borden, potten en pannen en met vet bevlekte borden.

Plaats de items op de sproeiarm van de intensieve zone (raadpleeg de sectie "Controle van de onderdelen en het bedieningspaneel" op pagina 9) en druk op de knop Intensieve zone.

Halve lading

Voor weinig items gebruikt u alleen het bovenste of onderste rek om energie te besparen.

Druk op de knop Halve lading 1/2 om het bovenste of onderste rek te selecteren.

Multitabletten

Als u 2-in-1, 3-in-1 of 4-in-1 multitabletten gebruikt, selecteer dan een programma en druk op de knop Multi Tabs TABS. (De functie Multitabletten is beschikbaar bij alle programma's behalve Voorspoelen 📁.)

Wanneer de functie Multitabletten is geselecteerd, gaat het indicatielampje "Glansspoelmiddel bijvullen" uit.

Desinfectie

Druk op de knop Desinfectie voor de best mogelijke hygiëne in uw vaatwasser. In de laatste spoeling wordt een temperatuur van 70 °C bereikt die enkele minuten wordt gehandhaafd.

Deze functie is beschikbaar bij alle programma's behalve Voorwas en Fijn.

Kinderbeveiliging

De functie Kinderbeveiliging vergrendelt alle knoppen, zodat het geselecteerde programma niet kan worden gewijzigd.

In-/uitschakelen

Om de functie Kinderbeveiliging in of uit te schakelen, houdt u de knop Desinfectie 3 seconden ingedrukt.

Het indicatielampje "Kinderbeveiliging 🔒" gaat branden om aan te geven dat de functie Kinderbeveiliging is ingeschakeld.

Wanneer de functie Kinderbeveiliging wordt ingeschakeld, worden alle knoppen vergrendeld.

26_ Werking van de vaatwasser

Reiniging en onderhoud van de vaatwasser

Het schoonhouden van de vaatwasser verbetert de prestaties, vermindert onnodige reparaties en verlengt de levensduur.

REINIGING VAN DE BUITENKANT

Reinig gemorste vloeistoffen aan de buitenkant zodra ze zich voordoen.

Gebruik een zachte, vochtige doek en wrijf voorzichtig over gemorste vloeistoffen en stof op het bedieningspaneel.

Gebruik geen benzeen, was, oplosmiddelen, chloorhoudende bleekmiddelen of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken.

Spuit de vaatwasser niet af met water. Bescherm vooral de elektrische onderdelen tegen contact met water.

Als het deurpaneel van uw vaatwasser van roestvrij staal is, kunt u het reinigen met een reinigingsmiddel voor roestvrij staal of een soortgelijk product en een schone, zachte doek.

REINIGING VAN DE BINNENKANT

Als zich in de vaatwasser kalk- of vetafzettingen vormen, verwijder deze dan met een vochtige doek of voer een programma uit met de hoogste wastemperatuur, met een lege vaatwasser en met het wasmiddelreservoir gevuld.

Verwijder de voorste afdichting van het reservoir niet. Als u dit doet, kan er water lekken of kan de vaatwasser defect raken.

REINIGING VAN DE FILTERS

1. Zet de vaatwasser uit.
2. Draai het filter samenstel tegen de klok in om het los te maken en verwijder het.

1. Verwijder het fijne filter (plat en rechthoekig).

Reiniging en onderhoud van de vaatwasser

1. Demonteer het grove filter en het microfilter.

1. Verwijder vuil of andere resten van de filters en spoel ze af met stromend water.

1. Monteer de filters in omgekeerde volgorde weer in elkaar, plaats het filter samenstel terug en draai het met de klok mee om het te sluiten.

Als het filter samenstel niet goed sluit, wordt de prestaties verminderd.

REINIGING VAN DE SPROEIARMEN

Als de vaatwasser niet goed presteert of de sproeiers van de sproeiarmen verstopt lijken, reinig ze dan. Demonteer de sproeiarmen voorzichtig, omdat ze gemakkelijk kunnen breken.

Schakel de vaatwasser uit voordat u de sproeiarmen verwijdert.

Reiniging van de sproeiarmen

1. Verwijder de geleider van het bestekrekje (DW-FG720, D154, DW5363PGB, D156). (Zie het gedeelte "Gebruik van de manden" op pagina 18.)
2. Draai de centrale handgreep van de bovenste sproeiarm tegen de klok in en trek deze eruit.
3. Draai de borgmoer van de bovenste sproeiarm los en verwijder deze, en demonteer de arm.

28_ Reiniging en onderhoud van de vaatwasser

1. Verwijder de onderste mand.
2. Trek stevig aan de onderste sproeiarm en verwijder deze.

1. Gebruik een puntig voorwerp zoals een tandenstoker om voedselresten uit de sproeiers van de sproeiarmen te verwijderen.

1. Spoel grondig af met stromend water.
2. Monteer de sproeiarmen weer en controleer of ze vrij kunnen draaien.

OPBERGEN VAN DE AFWASMACHINE

Als u de afwasmachine gedurende langere tijd wilt opbergen, laat dan al het water volledig weglopen en koppel de waterslang los. De afwasmachine kan beschadigd raken als er water achterblijft in de slangen en in de interne onderdelen. Nadat u de afwasmachine hebt leeggehaald, koppelt u deze los en zorgt u ervoor dat de watertoevoerkraan en de stroomonderbreker zijn gesloten.

Problemen oplossen en informatienummers

CONTROLEER DEZE PUNTEN ALS UW AFWASMACHINE...

PROBLEMA POSIBLE	CAUSA SOLUCIÓN
No arranca.	La puerta no está bien cerrada. El botónInicio/Restauración◇no está seleccionado.	Compruebe que la puerta esté bien cerrada. Pulse el botónInicio/Restauración◇antes de cerrar la puerta.
	No hay ningún programa seleccionado.	Seleccione un programa.
	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
	No hay suministro de agua.	Compruebe que la válvula de suministro de agua esté abierta.
	El panel de control está bloqueado.	Desactive la funciónBloqueo paraniñospara desbloquear el panel de control.
Se advierten malos olores. Ha	quedado agua del último ciclo.	Añada detergente y ejecute el programaAutomáticoAcroel lavavajillas vacío para limpiarlo.
Queda agua una vez finalizado el programa.	La manguera de desagüe está doblada u obstruida.	Enderece la manguera o desobstrúyala.
Quedan restos de comida en los platos.	Se ha seleccionado un programa inadecuado.	Seleccione un programa según el nivel de suciedad de los platos como se explica en este manual.
	El filtro está sucio o no está correctamente montado.	Limpie el filtro y compruebe que esté bien montado.
	No hay detergente o no se ha utilizado en cantidad suficiente.	Utilice un detergente especial para lavavajillas o añada más detergente.
	La presión del agua de suministro es baja.	La presión del agua debe estar entre 0,05 MPa y 0,8 MPa.
	Los chorros de los brazos aspersores están obstruidos.	Limpie los brazos aspersores.
	Los platos no se han cargado adecuadamente.	Vuelva a disponer los platos para que el agua llegue a todos por igual y para que no interfieran con el funcionamiento de los brazos aspersores y el dispensador.
	El agua es demasiado dura.	Compruebe el indicador de reposición de la sal y llene el compartimiento de sal.

30_ Problemen oplossen en informatienummers

PROBLEMA POSIBLE CAUSA SOLUCIÓN
Los platos no quedan bien secos.	No hay abrillantador en el dispensador o no se ha utilizado en cantidad suficiente.	Compruebe el dispensador y añada abrillantador.Compruebe la configuración del abrillantador.
	Se han utilizado multitabletas sin haber seleccionado la función Multitabletas.	Seleccione la función Multitabletas o utilice abrillantador.
	Los vasos y las copas que tienen forma cóncava retienen agua.Este agua puede derramarse sobre otras piezas al sacarlos.	Una vez finalizado el ciclo, primero vacíe la cesta inferior y luego la superior para evitar que caigan gotas de agua de la cesta superior sobre los platos de la cesta inferior.
El lavavajillas hace demasiado ruido.	El lavavajillas emite una señal sonora cuando la tapa del dispensador está abierta y durante la fase inicial del desagüe debido al funcionamiento de la bomba.	Es un funcionamiento normal.
	El lavavajillas no está nivelado. Nivele	el lavavajillas.
	Se oye un golpeteo porque un brazo aspersor choca contra los platos.	Vuelva a colocar los platos.
Queda una película amarilla o marrón en las tazas o en los platos.	Pueden ser manchas de café o té.	Utilice un programa con temperatura más alta.
No se ilumina ningún indicador.	El cable de alimentación no está enchufado.	Enchufe el cable de alimentación.
Los brazos aspersores no giran suavemente.	Hay partículas de alimentos que obstruyen los brazos aspersores.	Limpie los brazos.
Después del lavado queda una capa blanca en los cubiertos y la vajilla.	Se ha utilizado agua dura.	Compruebe el indicador de reposición de la sal y si es correcta la configuración del suavizante según el nivel de dureza del agua.Compruebe que la tapa del compartimiento de la sal estén bien ajustada.

Problemen oplossen en informatienummers

INFORMATIENUMMERS

De informatienummers worden weergegeven om u beter te helpen begrijpen wat er met de afwasmachine aan de hand is. Als een van deze nummers verschijnt, selecteert u de hersteloptie en volgt u de betreffende instructies.

SÍMBOLO DEL CÓDIGO	SIGNIFICADO SOLUCIÓN
bE2 Error del botón	compruebe si hay algún botón trabado o si se ha pulsado un botón durante más de 30 segundos.
3E, AE Error de comunicación interna Apague y encienda	el aparato.
5E Error de drenaje	Compruebe si la manguera de desagüe está obstruida o doblada.
4E Error del suministro de agua	Compruebe que la válvula de suministro de agua esté abierta.
4E1 Suministro de agua caliente	Compruebe que la temperatura del agua de suministro no supere los 80 °C.
HE, HE1 Error del calefactor	Apague el aparato y desenchúfelo, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
tE Error del sensor de temperatura
1E Error de nivel de agua bajo
PE Error de posición del motor síncrono Apague y encienda el aparato.
LE Error de fuga de agua	Apague el aparato y desenchúfelo, cierre la válvula de suministro de agua y póngase en contacto con el centro de servicio.
OE Error de exceso de agua

Voor meer informatie over foutnummers of als u het probleem niet kunt oplossen met de voorgestelde oplossing, raadpleegt u het laatste deel van deze handleiding en neemt u contact op met het Samsung-servicecentrum.

32_ Problemen oplossen en informatienummers

Programmatabel

PROGRAMMATABEL

Nivel de suciedad	Intensivo 70	Automático 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 (DW-FG520, D153)	Expreso 65 Económico 45 Rápido 50 Delicado 40			Prelavado
Cantidad de restos de alimentos	Mucha	Muy poca a mucha	Normal Normal Poca Poca Muy poca
Secuencia del programa	Prelavado▶Lavado principal ▶1er aclarado ▶2o aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶(2o aclarado) ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶2o aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Final	Prelavado▶Lavado principal ▶1er aclarado ▶Aclarado caliente ▶Secado▶Final	Aclarado frío ▶Final
Consumo de agua (L)	17,3 9,1~18,5 18,4 11,6				10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consumo de energía (kWh)	1,5 0,8~16 1,4 1,2				0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0 0,7	-

De wastijd varieert afhankelijk van de opties die u toevoegt, evenals de druk en temperatuur van het toevoerwater.

Programmatabel

Bijlage

VERWIJDERING VAN DE AFWASMACHINE EN MILIEUBESCHERMING

Deze vaatwasser is vervaardigd uit recyclebare materialen. Wanneer u hem wilt weggooien, doe dit dan volgens de plaatselijke voorschriften voor afvalverwerking. Knip het netsnoer door zodat het apparaat niet op een stopcontact kan worden aangesloten.

Verwijder de deur zodat dieren en kinderen niet binnen kunnen komen en vast komen te zitten.

Gebruik niet meer wasmiddel dan de aanbevolen hoeveelheid van de fabrikant.

CONFORMITEITSVERKLARING

Dit product voldoet aan de eisen van de volgende richtlijnen:

EMC-richtlijn 2004/108/EG

Laagspanningsrichtlijn 2006/95/EG

SPECIFICATIES

MODELO		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Alimentación 220 V CA ~ 240 V, 50 Hz
Tipo Libre instalación
Presión del agua 0,05 - 0,8 MPa
Capacidad de lavado (cubierto tipo)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Potencia nominal 2000 ~ 2300 W
Dimensiones 598 (an) x 845 (al) x 600 mm (pr)
Peso	Modelo	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Desembalado 48.0 kg 47.0 kg
	Embalado 51.0 kg 50.0 kg

34_Bijlage

Voor standaardtest

De volgende afbeeldingen tonen de juiste manier om de rekken te laden volgens de Europese norm (EN50242).

• Afwascapaciteit: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) couverts • Testnorm: EN50242/IEC60436
• Positie van het bovenrek: Onder
• Programma: Eco
• Extra opties: Geen • Glansmiddel instelling: 6 • Standaard wasmiddel dosering

- 14PS: 7 g + 28 g

- 13PS: 6g + 26,5g

- Voor het plaatsen van het serviesgoed, zie afbeeldingen A, B, C

14 couverts

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato llano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato llano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Voor standaardtest

13 couverts

1	Plato hondo: Copos de avena	6	Taza: Té	12	Cuchara sopera: Copos de avena
2	Plato Ilano: Huevos	7	Platito: Té	13	Tenedor: Huevos
3	Plato Ilano: Carne	8	Vaso: Leche	14	Cuchillo
4	Plato de postre: Espinacas	9	Cuenco pequeño, mediano: Espinacas	15	Cuchara de postre
5	Plato de postre: Huevos	10	Cuenco grande: Carne	16	Cucharilla:
		11	Bandeja ovalada: Margarina	17	Cubierto de servir

Productfiche

VERORDENING (EU) Nr. 1059/2010

Proveedor SAMSUNG $AMSUNG
Nombre del modelo		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Capacidad asignada (cubierto tipo)		14 13
Clase de eficiencia energética A+ A+
Ecoetiqueta No No
Consumo anual de energía, (AE C) (kWh/año)1)		273 276
Consumo de energía ciclo normal, (E t) (kWh)		0.96 0.97
Consumo eléctrico "modo apagado", P o (W)		0.45 0.45
Consumo eléctrico "modo sin apagar", P I (W)		3	3
Consumo de agua anual, (AW C), (L)2)		2800 3360
Consumo de agua programa normal (L)		10 12
Clase de eficiencia de secado A A
Programa normal3)		Económico	Económico
Duración del programa relativo al ciclo normal,		160 160
Duración del "modo sin apagar", (T l) (min)		10	10
Ruido acústico aéreo emitido (dBA re 1 pW)		45 48
Instalación	Encastrado	--
	Integrado	Sí	Sí
	Libre instalación	Sí	Sí

1) gebaseerd op 280 normale wascycli met een belading met koud water en de energiezuinige standen. Het werkelijke energieverbruik hangt af van de gebruiksomstandigheden van het apparaat. 2) gebaseerd op 280 normale wascycli. Het werkelijke waterverbruik hangt af van de gebruiksomstandigheden van het apparaat. 3) 'Normaal programma' is de normale wascyclus die geschikt is voor het wassen van normaal vervuild serviesgoed en het meest efficiënt is qua gecombineerd energie- en waterverbruik.

SAMSUNG

VRAGEN OF OPMERKINGEN?

PAÍS LLAME O VISITE NUESTRA PÁGINA WEB
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201	-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70	19 70 www.samsung.com
FINLAND 030-62	27 515 www.samsung.com
FRANCE 01 48 63	00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80	-SAMSUNG (726-7864) www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267) www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

Code nr.: DD68-00093E-07_NL

Serie DW-FG720 en D154

Serie DW-FG520 en D153

Série DW5363PGB et D156

Série DW5343TGB et D155

Manuel d'utilisation du lave-vaisselle

Planet First

100%

Papier recyclé

Ce manuel est imprimé sur du papier 100% recyclé.

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit Samsung. Afin de bénéficier du meilleur du service après-vente, enregistrez votre appareil sur le site suivant :

www.samsung.com/register

Fonctions de votre nouveau lave-vaisselle Samsung

Votre nouveau lave-vaisselle va changer votre manière de faire la vaisselle. Entre ses fonctions spécialisées et son efficacité énergétique, votre nouveau lave-vaisselle Samsung vous procure un lavage de vos ustensiles de cuisine aussi facile qu'agréable.

1. Système de filtration à 3 étages

Le système de filtration à 3 étages de votre nouveau lave-vaisselle Samsung filtre tous les résidus de vos assiettes, tasses, ustensiles de cuisine et couverts. Le système de filtration avancé filtre parfaitement et récupère tous les restes d'aliments, vous assurant ainsi la propreté de votre vaisselle sans traces.

Les lave-vaisselle Samsung possèdent le système de filtration le plus puissant de leur catégorie.

2. Technologie van condensatiedrogen

Uw nieuwe Samsung vaatwasser gebruikt de latente warmte-energie van de laatste spoelcyclus om de vaat te drogen. Dit bespaart niet alleen energie, maar voorkomt ook dat stoom uit de vaatwasser ontsnapt en u of anderen verwondt.

Deze gebruikershandleiding bevat belangrijke informatie over het gebruik en onderhoud van uw nieuwe Samsung vaatwasser. Raadpleeg deze handleiding voor gedetailleerde instructies over het gebruik van het bedieningspaneel en tips om het meeste uit de nieuwe functies van uw vaatwasser te halen. Het hoofdstuk "Programmatabel" bevat een overzicht van de beschikbare programma's en het hoofdstuk "Problemen oplossen" bevat informatie over het oplossen van veelvoorkomende problemen.

2_ Functies van uw nieuwe Samsung vaatwasser

Veiligheidsinstructies

Gefeliciteerd met de aankoop van uw nieuwe Samsung vaatwasser. Deze handleiding bevat belangrijke informatie over installatie, gebruik en onderhoud van uw apparaat. Lees deze aandachtig door om optimaal te profiteren van de vele voordelen en functies van uw vaatwasser.

WAT U MOET WETEN OVER VEILIGHEIDSINSTRUCTIES

Lees deze handleiding aandachtig door om ervoor te zorgen dat u de belangrijke functies van uw nieuwe apparaat effectief en veilig gebruikt. Bewaar de handleiding op een veilige plaats in de buurt van het apparaat voor toekomstige raadpleging. Gebruik dit apparaat uitsluitend voor het beoogde doel (zoals beschreven in deze handleiding).

De waarschuwingen en belangrijke veiligheidsinstructies in deze handleiding zijn niet uitputtend. Het is uw verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig en zorgvuldig te werk te gaan bij installatie, onderhoud en gebruik van de vaatwasser.

Deze gebruiksaanwijzing is van toepassing op meerdere modellen. De kenmerken van uw vaatwasser kunnen daarom enigszins afwijken van de beschrijving in deze handleiding en sommige waarschuwingssymbolen zijn mogelijk niet van toepassing. Neem bij vragen of opmerkingen contact op met uw dichtstbijzijnde servicecentrum of zoek hulp en informatie online op www.samsung.com.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

Belangrijke veiligheidssymbolen

	Les situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels.
	Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.
	Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base :
	Interdit.
	NE PAS démonter.
	NE PAS toucher.
	Suivez scrupuleusement les consignes.
	Débranchez la prise murale.
	Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution.
	Contactez le service d'assistance technique.
	Remarque

Deze waarschuwingssymbolen zijn bedoeld om letsel bij u of anderen te voorkomen. Volg ze altijd op.

Bewaar deze instructies op een veilige plaats en zorg ervoor dat nieuwe gebruikers bekend zijn met de inhoud. Geef ze door aan elke nieuwe eigenaar.

Veiligheidsinstructies

Belangrijke veiligheidsvoorschriften

Dit apparaat voldoet aan de huidige veiligheidseisen. Onjuist gebruik kan echter toch letsel en materiële schade veroorzaken.

Om ongevallen en schade aan het apparaat te voorkomen, dient u deze instructies vóór het eerste gebruik zorgvuldig te lezen. Ze bevatten belangrijke informatie over de veiligheid, het gebruik en het onderhoud van het apparaat.

Zoals bij alle elektrische apparaten met bewegende delen, bestaan er potentiële risico's. Om dit apparaat veilig te gebruiken, dient u zich vertrouwd te maken met de werking ervan en altijd voorzichtig te zijn.

Laat kinderen (of huisdieren) niet in of op de vaatwasser spelen. De deur van de vaatwasser kan van binnenuit niet gemakkelijk worden geopend en kinderen kunnen ernstig letsel oplopen als ze binnenin opgesloten raken.

Kinderen mogen het apparaat niet zonder toezicht van een volwassene gebruiken.

Als de stekker (het netsnoer) van het apparaat beschadigd is, moet deze worden vervangen door de fabrikant, diens erkende reparateur of een gekwalificeerd persoon om gevaar te voorkomen.

Dit apparaat moet zo worden geplaatst dat het stopcontact, de watertoevoerkranen en de afvoerslangen na installatie toegankelijk zijn.

INSTRUCTIE MET BETREKKING TOT HET WEEE-LABEL

Correcte verwijdering van dit product (afgedankte elektrische en elektronische apparatuur)

(Alleen van toepassing in landen met gescheiden afvalinzamelsystemen)

Dit symbool op het product, de accessoires of de documentatie geeft aan dat het product en de elektronische accessoires (oplader, hoofdtelefoon, USB-kabel, enz.) niet bij het gewone huisvuil mogen worden weggegooid. Om ongecontroleerde afvalverwijdering met risico's voor het milieu en de volksgezondheid te voorkomen, dient u uw gebruikte producten en accessoires gescheiden van ander afval in te leveren. Zo bevordert u de recycling van de materialen in het kader van duurzame ontwikkeling.

Particulieren worden verzocht contact op te nemen met de winkel waar zij het product hebben gekocht of bij de lokale autoriteiten te informeren naar de procedures en inzamelpunten voor recycling van deze producten.

Bedrijven en particulieren worden verzocht contact op te nemen met hun leveranciers en de voorwaarden van hun verkoopovereenkomst te raadplegen. Dit product en de accessoires mogen niet bij het gewone afval worden weggegooid.

4_ Veiligheidsvoorschriften

VOORZORGSMAATREGELEN BIJ HET GEBRUIK VAN UW AFWASMACHINE

Deze afwasmachine is niet ontworpen voor commercieel gebruik. Hij is bedoeld voor huishoudelijk of soortgelijk gebruik in een woonomgeving, zoals:

• Winkels • Kantoren en showrooms en door bewoners in instellingen zoals: • Hotels en pensions.

Hij mag uitsluitend worden gebruikt als huishoudelijk apparaat, zoals gespecificeerd in deze gebruikershandleiding, voor het reinigen van vaat en bestek.

Elk ander gebruik wordt niet ondersteund door de fabrikant en kan gevaarlijk zijn.

De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van onjuist of ongepast gebruik of bediening.

Gebruik geen oplosmiddelen in de afwasmachine. Explosiegevaar.

Adem het afwasmiddel niet in en slik het niet door. Afwasmiddelen bevatten irriterende en bijtende ingrediënten die brandwonden in neus, mond en keel kunnen veroorzaken als ze worden ingeslikt, of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts als er afwasmiddel is ingeslikt of ingeademd.

Vermijd het open laten staan van de deur als dat niet nodig is, u zou erover kunnen struikelen.

Ga niet op de open deur zitten of leunen. De afwasmachine kan kantelen en beschadigd raken, en u kunt gewond raken.

Gebruik alleen afwasmiddelen en glansspoelmiddelen die zijn ontwikkeld voor afwasmachines. Gebruik geen afwasmiddel voor handafwas.

Gebruik geen agressieve reinigingsmiddelen.

Vul het reservoir voor glansspoelmiddel niet met poeder of vloeibaar afwasmiddel. Het reservoir zou ernstig beschadigd raken.

Het per ongeluk vullen van het zoutreservoir met poeder of vloeibaar afwasmiddel beschadigt de waterontharder. Zorg ervoor dat u het aanbevolen zoutpakket voor afwasmachines hebt gekocht voordat u het zoutreservoir vult.

Gebruik uitsluitend speciaal grof zout voor afwasmachines voor de regeneratie; andere zouten kunnen onoplosbare additieven bevatten die de werking van de waterontharder kunnen belemmeren.

In een apparaat met een bestekmandje (afhankelijk van het model) worden bestek en keukengerei effectiever gereinigd en gedroogd als ze in het mandje worden geplaatst met de handvatten naar beneden. Om echter het risico op letsel te voorkomen, plaatst u messen en vorken en dergelijke met de handvatten naar boven.

Kunststof artikelen die niet bestand zijn tegen wassen in heet water, zoals wegwerpcontainers van kunststof, of kunststof bestek en serviesgoed, mogen niet in de vaatwasser worden gereinigd.

De hoge temperaturen van het apparaat kunnen ze doen smelten of hun vorm doen verliezen.

Voor modellen met de functie Uitgestelde start (Delay Start), zorg ervoor dat het reservoir droog is voordat u wasmiddel toevoegt. Veeg het indien nodig af. Het wasmiddel kan klonteren als het in een vochtig reservoir wordt gegoten en wordt mogelijk niet volledig verspreid.

Messen en andere scherpe voorwerpen moeten met de punten naar beneden in het mandje worden geplaatst, of liggend worden geplaatst.

Veiligheidsinstructies

INSTRUCTIES MET BETREKKING TOT BESCHERMING VAN KINDEREN

Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houd kinderen uit de buurt en laat ze niet spelen in of rond de vaatwasser of de bedieningselementen gebruiken. Ze zullen de potentiële gevaren van het apparaat niet begrijpen. Ze moeten onder toezicht staan terwijl u in de keuken werkt. Kinderen lopen ook het risico zichzelf op te sluiten door in de vaatwasser te spelen.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mag niet door kinderen zonder toezicht worden uitgevoerd.

Oudere kinderen mogen de vaatwasser alleen gebruiken als de werking ervan duidelijk aan hen is uitgelegd en ze in staat zijn deze veilig te gebruiken, waarbij ze de gevaren van verkeerd gebruik herkennen.

HOUD KINDEREN UIT DE BUURT VAN WASMIDDELEN! Vaatwasmiddelen bevatten irriterende en bijtende ingrediënten die brandwonden in de neus, mond en keel kunnen veroorzaken als ze worden ingeslikt, of de ademhaling kunnen belemmeren.

Houd kinderen uit de buurt van de deur van de vaatwasser wanneer deze open is.

Er kan achtergebleven wasmiddel in het compartiment zitten.

Raadpleeg onmiddellijk een arts als uw kind wasmiddel heeft ingeslikt of ingeademd.

INSTALLATIE-INSTRUCTIES VOOR UW AFWASMACHINE

Controleer vóór installatie of er geen zichtbare uitwendige beschadigingen zijn. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn.

De vaatwasser mag alleen worden aangesloten op een correct geïnstalleerd stopcontact. Het stopcontact moet gemakkelijk toegankelijk zijn wanneer de vaatwasser is geïnstalleerd, zodat deze op elk moment van het elektriciteitsnet kan worden losgekoppeld. (Zie hoofdstuk 'Controle van onderdelen en bedieningspaneel' op pagina 9.)

Er mag geen stopcontact achter de vaatwasser zijn. Er is gevaar voor oververhitting en brand als de vaatwasser tegen het stopcontact wordt geduwd.

De vaatwasser mag niet onder een kookplaat worden geïnstalleerd. De hoge stralingswarmte die soms door een kookplaat wordt gegenereerd, kan de vaatwasser beschadigen. Om dezelfde reden mag hij niet in de buurt van open haarden of andere warmtebronnen, zoals radiatoren, worden geïnstalleerd.

Sluit de vaatwasser pas op het stopcontact aan nadat hij volledig is geïnstalleerd en alle instellingen van de deurveren zijn uitgevoerd.

Controleer vóór aansluiting of de aansluitgegevens op het typeplaatje (spanning en aangesloten vermogen) overeenkomen met die van het stopcontact. Bij twijfel een gekwalificeerde elektricien raadplegen.

De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer er een goede verbinding is tussen het apparaat en een effectief aardingssysteem. Het is zeer belangrijk dat aan de basisveiligheidseisen wordt voldaan en dat deze regelmatig worden getest. Bij twijfel over het elektrische systeem van de installatielocatie moet dit systeem door een gekwalificeerde elektricien worden gecontroleerd. De fabrikant kan niet aansprakelijk worden gesteld voor de gevolgen van een onjuiste aarding (bijvoorbeeld elektrocutie).

Sluit het apparaat niet aan op het stopcontact via een stekkerdoos of verlengsnoer. Dit garandeert niet de veiligheidseisen van het apparaat (bijvoorbeeld gevaar voor oververhitting).

6_ Veiligheidsinstructies

Dit apparaat kan in mobiele installaties zoals boten worden geplaatst, uitsluitend als een risicobeoordeling is uitgevoerd door een gekwalificeerde ingenieur. De kunststof behuizing van de wateraansluiting bevat een elektrisch onderdeel. De behuizing mag niet in water worden ondergedompeld. De Aqua-Stop-slang bevat elektrische draden. Knip de toevoerslang nooit door, ook niet als deze te lang is. Installatie, onderhoud en reparaties mogen uitsluitend worden uitgevoerd door een gekwalificeerd en bevoegd persoon, met inachtneming van de geldende lokale en nationale elektrische veiligheidsvoorschriften. Reparaties en andere werkzaamheden door onbevoegden kunnen gevaarlijk zijn. De fabrikant kan niet aansprakelijk worden gesteld voor ongeautoriseerde werkzaamheden. Het geïntegreerde waterdichtingssysteem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten. - De vaatwasser wordt correct onderhouden en onderdelen worden vervangen indien nodig. - De afsluitkraan wordt gesloten wanneer het apparaat gedurende langere tijd niet wordt gebruikt (bijvoorbeeld tijdens vakanties). - Het waterdichtingssysteem werkt ook als het apparaat is uitgeschakeld. Het apparaat moet echter op de elektriciteit aangesloten blijven.

Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd is, haal dan de stekker uit het stopcontact en neem contact op met uw leverancier of de klantenservice.

Ongeautoriseerde reparaties kunnen onvoorziene gevaren voor de gebruiker veroorzaken, waarvoor de fabrikant niet aansprakelijk kan worden gesteld. Reparaties mogen uitsluitend worden uitgevoerd door een gekwalificeerde technicus.

Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. Alleen deze onderdelen kunnen, wanneer ze zijn gemonteerd, de veiligheid garanderen.

Haal altijd de stekker uit het stopcontact bij onderhoud (schakel de stroom uit en verwijder de stekker). Als de aansluitkabel beschadigd is, moet deze worden vervangen door een speciale kabel die verkrijgbaar is bij de fabrikant. Om veiligheidsredenen mag deze uitsluitend worden gemonteerd door de klantenservice of een geautoriseerde servicetechnicus. In landen waar bepaalde gebieden besmet kunnen zijn met kakkerlakken of ander ongedierte, moet u ervoor zorgen dat het apparaat en de omgeving altijd schoon worden gehouden. Schade veroorzaakt door kakkerlakken of ander ongedierte valt niet onder de garantie. In geval van een defect of tijdens het reinigen is het apparaat alleen volledig van de stroomvoorziening geïsoleerd wanneer:

• de stroom bij het stopcontact is uitgeschakeld en de stekker is verwijderd, of
• de stroom bij de netvoeding is uitgeschakeld, of • de zekering van het lichtnet is losgekoppeld, of • de schroefzekering is verwijderd (in landen waar dit van toepassing is).

Breng geen wijzigingen aan het apparaat aan, behalve die welke door de fabrikant zijn toegestaan.

Open nooit de behuizing/het lichaam van het apparaat. Het hanteren van aansluitingen of elektrische componenten en mechanische onderdelen is zeer gevaarlijk en kan functionele defecten of elektrocutie veroorzaken.

Wanneer het apparaat onder garantie valt, mogen reparaties uitsluitend worden uitgevoerd door een door de fabrikant geautoriseerde technicus. Anders vervalt de garantie.

Zorg er bij het installeren van het apparaat voor dat de ruimte boven, links, rechts en achter voldoende is voor een goede ventilatie.

Als de ruimte tussen het apparaat en de gootsteen onvoldoende is, kan dit de gootsteen beschadigen of schimmelvorming mogelijk maken.

Zorg ervoor dat de waterhardheid van de vaatwasser correct is voor uw regio. (Zie de sectie 'Instellen van de waterhardheid' op pagina 15)

Inhoudsopgave

INSTALLATIE VAN DE VAATWASSER

9

9 Controle van onderdelen en bedieningspaneel 11 Vereisten voor installatie 12 Installatie van uw vaatwasser (alleen voor installatie onder de gootsteen)

VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT

15

15 Gebruik van de waterontharder 16 Gebruik van de functie Geluid in-/uitschakelen 16 Gebruik van vaatwaszout 17 Gebruik van glansspoelmiddel

LADEN VAN DE VAATWASSER

18

18 Wasvoorschriften 18 Gebruik van de rekken 22 Gebruik van het wasmiddel

WERKING VAN DE AFWASMACHINE

24

24 Basisinstructies 24 Gebruik van de programmakeuzeknoppen 25 Gebruik van de functie Delay Start (Uitgestelde start) 25 Gebruik van het digitale display 26 Gebruik van de extra functies

REINIGING EN ONDERHOUD VAN DE AFWASMACHINE

27

27 Reiniging van de buitenkant 27 Reiniging van de wasruimte 27 Reiniging van de filters 28 Reiniging van de sproeiarmen 29 Opslag van uw afwasmachine

PROBLEEMOPLOSSING EN FOUTCODES

30

30 Raadpleeg dit gedeelte als u een van de volgende problemen tegenkomt... 32 Foutcodes

PROGRAMMATABEL

33

33 Programmatabel

BIJLAGE

34

34 Afvalverwerking van de vaatwasser en milieubescherming 34 Conformiteitsverklaring 34 Technische kenmerken

VOOR DE NORMtest

35

PRODUCTBLAD

37

8_ Inhoudsopgave

Installatie van de vaatwasser

Zorg ervoor dat uw technicus deze instructies opvolgt om de veiligheid en de normale werking van uw nieuwe vaatwasser te garanderen.

CONTROLE VAN DE ONDERDELEN EN HET BEDIENINGSPANEEL

Nadat u uw vaatwasser hebt uitgepakt, controleert u of u alle hieronder afgebeelde onderdelen hebt ontvangen. Als uw vaatwasser tijdens het transport is beschadigd of als er onderdelen ontbreken, neem dan contact op met de klantenservice van Samsung of uw Samsung-dealer.

Houd na het uitpakken van de vaatwasser de verpakking buiten het bereik van kinderen om veiligheidsredenen.

1	Bras gicleur supérieur (non illustré)	8	Réservoir de produit de lavage
2	Tiroir à couverts (DW-FG720, D154, DW5363PGB, D156)Panier à couverts (DW-FG520, D153, DW5343TGB, D155) (voir page 21)	9	Réservoir de produit de rinçage
3	Panier supérieur	10	Tableau de commande (sur la façade de la porte)
4	Bras gicleur supérieur	11	Bras gicleur inférieur
5	Disque gicleur de la zone intensive (DW-FG720, D154, DW5363PGB, D156)	12	Tuyau d'évacuation
6	Combinaison de filtres	13	Cordon d'alimentation
7	Réservoir de sel	14	Aqua-Stop

Installatie van de vaatwasser

Installatie van de vaatwasser

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155

DW-FG520, D153

1	Bouton Power (Marche/Arrêt)	9	Voyant de lavage
2	Boutons de sélection de programme	10	Voyant de rinçage
3	Bouton de demi-charge	11	Voyant de séchage
4	Bouton de départ différé	12	Bouton de la zone intensive (DW-FG720, D154, DW5363PGB, D156)
5	Voyant Child-Lock (Sécurité enfants)	13	Bouton de désinfection/Child-Lock
6	Voyant de remplissage de sel	14	Bouton Tabs (Tablette multifonctions)
7	Voyant de remplissage de produit de rinçage	15	Bouton Départ/Réinitialiser
8	Voyant de départ différé	16	Bouton de prélavage (DW-FG520, D153, DW5343TGB, D155)

Controle van de accessoires

• Gebruiksaanwijzing - Garantiekaart - Trechter (raadpleeg het hoofdstuk "Het zoutreservoir vullen" op pagina 16)

10_ Installatie van de vaatwasser

ONMISBARE VOORWAARDEN VOOR DE INSTALLATIE

Elektrische voeding en aarding

Gebruik geen verlengsnoer.

Gebruik uitsluitend het netsnoer dat bij de vaatwasser is geleverd.

Zorg tijdens de voorbereidingsfase van de installatie dat:

• De elektrische voeding een spanning van 220-240 V AC, 50 Hz levert (met zekering of stroomonderbreker). - Het gebruikte stopcontact uitsluitend voor de vaatwasser is bestemd.

Uw vaatwasser moet geaard zijn. Bij een storing of defect vermindert de aarding het risico op elektrische schokken door een pad van de minste weerstand voor de elektrische stroom te creëren.

Uw vaatwasser wordt geleverd met een netsnoer met een geaarde stekker met drie pinnen die in een correct geïnstalleerd en geaard stopcontact kan worden gestoken.

Sluit de aarddraad niet aan op een plastic buis, gasleiding of waterleiding.

Een onjuiste aarding kan elektrische schokken veroorzaken.

Bij twijfel laat u door een elektricien of gekwalificeerde technicus controleren of uw vaatwasser correct is geaard.

Wijzig in geen geval de stekker die bij het apparaat is geleverd. Als deze niet past, laat dan door een gekwalificeerde elektricien een geschikt stopcontact installeren.

Watertoevoer

Drink geen water uit de vaatwasser.

• De vaatwasser kan worden aangesloten op een koude- of warmwatertoevoer, max. 60 °C.
• Er moet een afsluitkraan met een buitendraad van 3/4 inch op de toevoer worden geïnstalleerd.
• De waterdruk moet tussen 0,05 MPa en 0,8 MPa liggen. Als de waterdruk lager is, kan de waterinlaatklep mogelijk niet correct werken, waardoor de vaatwasser stopt. Als de waterdruk te hoog is, moet er een drukregelaar worden geïnstalleerd.

U kunt het risico op lekkage en waterschade verminderen door:

• ervoor te zorgen dat de kranen gemakkelijk toegankelijk zijn.
• de kranen te sluiten wanneer de vaatwasser niet wordt gebruikt. • de aansluitingen regelmatig op lekkage te controleren.

Gebruik van de Aqua-Stop

De Aqua-Stop is ontwikkeld als een perfect beschermingssysteem tegen lekkage.

Het is geïntegreerd in de watertoevoerslang en onderbreekt automatisch de watertoevoer als de slang beschadigd raakt.

Aqua-Stop is een elektrisch onderdeel.

• Wees voorzichtig om het niet te beschadigen.
• Verdraai of buig de watertoevoerslang die op de Aqua-Stop is aangesloten niet.

Als de Aqua-Stop is beschadigd, sluit dan onmiddellijk de waterkranen en haal de stekker uit het stopcontact. Neem daarna contact op met de klantenservice van Samsung of een gekwalificeerde technicus.

Afvoer

Als u de afvoer uitsluitend voor de vaatwasser gebruikt, sluit u de afvoerslang aan op een hoogte tussen 30 en 70 cm boven de vloer.

Het aansluiten van de afvoerslang op een hoogte van meer dan 80 cm boven de vloer kan ervoor zorgen dat water terugstroomt in de vaatwasser of dat de afvoer onvolledig is.

Installatie van de vaatwasser

Installatie van de vaatwasser

Vloer

Voor een optimale werking moet uw vaatwasser op een vlakke en stevige vloer worden geplaatst.

Houten vloeren kunnen versteviging nodig hebben om trillingen te verminderen. Tapijt en zachte vloerbedekking kunnen trillingen veroorzaken die uw vaatwasser tijdens het gebruik langzaam kunnen verplaatsen.

Plaats uw apparaat nooit op een platform of constructie die niet stevig is.

Omgevingstemperatuur

Installeer uw vaatwasser niet in een ruimte met vriestemperaturen. Uw vaatwasser bevat water in de klep, de pomp en de slang; als dit water bevriest in het apparaat of de leidingen, kan dit schade aan het apparaat en de onderdelen veroorzaken.

INSTALLATIE VAN UW VAATWASSER (ALLEEN VOOR INSTALLATIE ONDER DE GOOTSTEEN)

STAP 1. Verwijderen van het bovenpaneel

1. Verwijder de 2 schroeven aan de achterkant van het bovenpaneel van de vaatwasser.

1. Schuif het bovenpaneel naar achteren en til het op om het te verwijderen.

U kunt het plastic deel waar het bovenste gedeelte op rust weggooien.

12_ Installatie van de vaatwasser

STAP 2. De vaatwasser waterpas zetten

1. U hoeft alleen maar de hoogte van het apparaat in te stellen door de voeten te draaien.
2. Til de voor- en achterkant van het apparaat iets op en draai de voeten om de hoogte aan te passen.
3. U kunt de hoogte tot 40 mm aanpassen.
4. Plaats het apparaat in de ruimte onder de gootsteen en zorg met behulp van een waterpas dat het waterpas staat.

- Zorg ervoor dat de slangen of het netsnoer niet gedraaid zijn wanneer u het apparaat in de ruimte onder de gootsteen plaatst.

1. Installeer het apparaat zo dat er een ruimte van minimaal 4 mm is tussen de bovenkant van het apparaat en de onderkant van de bovenste plaat van de gootsteen.

⚠️ Bevestig na installatie het netsnoer niet met een metalen kabelbinder.

Installatie van de vaatwasser

STAP 3. Aansluiten van de slangen en de elektrische voeding

1. Verwijder de slanghouder die aan het apparaat is bevestigd en knip een deel af zoals aangegeven in de afbeelding.
2. Gooi het afgeknipte deel weg en gebruik alleen het deel dat in de afbeelding wordt aangegeven.
3. Bevestig deze aan de muur door de 2 schroeven aan te draaien.
4. Steek de afvoerslang in de slanghouder die aan de muur is bevestigd. Installeer de afvoerslang zodat deze zich binnen een bereik van 30 cm tot 80 cm van de achterkant bevindt.
5. Sluit de afvoerslang aan op de afvoeropening.

• Wees voorzichtig bij het aansluiten van de afvoerslang, zodat deze niet verschuift tijdens een afvoercyclus.
• Controleer of geen enkel deel van de afvoerslang, de watertoevoerslang of het netsnoer geknikt of gebogen is.
• Open de deur van de vaatwasser en verwijder het schuim, het verpakkingsmateriaal en al het andere overbodige dat zich nog in het apparaat bevindt.
• Zet vervolgens de stroomonderbreker weer aan.
• Open daarna de watertoevoerkraan om water naar de vaatwasser te laten stromen.
• Zet de vaatwasser aan en kies een programma.

Zorg ervoor dat de vaatwasser goed werkt en dat er geen water lekt. Als alles goed werkt, zet u de vaatwasser uit en gaat u verder met stap 5 hieronder.

Als de vaatwasser niet werkt, zet hem dan uit, sluit de watertoevoerkraan en raadpleeg de gebruiksaanwijzing of bel een servicecentrum uit de lijst op de achterkant van de omslag.

Controleer op lekkages aan beide uiteinden van de watertoevoerslang en de aansluiting van de afvoerslang.

Lege cyclus

Zorg ervoor dat u uw vaatwasser correct installeert door de cyclus Snel (Snelwas) of Voorspoelen (Voorwas) uit te voeren zodra de installatie is voltooid.

14_ Installatie van de vaatwasser

Voordat u het apparaat voor de eerste keer gebruikt

GEBRUIK VAN DE WATERONTHARDER

Voor een beter wasresultaat is zacht water nodig.

Hard water bevat onzuiverheden die de wasprestaties kunnen verminderen.

Het is nodig om het water te ontharden als de hardheid hoger is dan 1,0 mmol/l (6 °d – Duitse schaal).

Hiervoor heeft u nodig:

• Zout voor de vaatwasser. • De instelling van het waterhardheidsniveau voor uw regio.

Voor meer informatie over de waterhardheid in uw regio kunt u contact opnemen met uw lokale waterleverancier.

Als de hardheid van uw watertoevoer onstabiel is, stel de vaatwasser dan in op de hoogste waarde. Bijvoorbeeld, als de waterhardheid tussen 6,7 mmol/l en 9,0 mmol/l ligt, stel de vaatwasser dan in op 9,0 mmol/l.

Het standaard waterhardheidsniveau van de vaatwasser is ingesteld op 3 (4,0-5,5 mmol/l). Als deze instelling overeenkomt met de waterhardheid in uw regio, hoeft u deze niet te wijzigen.

Als het nodig is om de waterhardheid te wijzigen, ga dan als volgt te werk.

Instellen van de waterhardheid

1. Houd de knoppen Delay Start (Uitgestelde start) ⏻ en Half Load (Halve lading) 1/2 ingedrukt en druk op de knop Power (Aan/Uit) ⏻ om toegang te krijgen tot de instelling van de waterhardheid.
2. Zodra de instelling van de waterhardheid is geopend, wordt de huidige waterhardheid weergegeven.
3. Gebruik de knop Half Load (Halve lading) 1/2 om de waterhardheid te selecteren tussen 0 en 5. (Raadpleeg de onderstaande tabel voor de instelling van de waterhardheid voor uw regio.)

Als de waterhardheid in uw regio zeer laag is, is het niet nodig om vaatwaszout te gebruiken. Stel de waterhardheid van de vaatwasser dan in op 0.

1. Om de instelling van de waterhardheid te verlaten, drukt u op de knop Power (Aan/Uit) ⏻.

Tabel waterhardheid

De waterhardheid wordt gemeten in eenheden: Duitse graden (°dH), Franse graden (°TH) of mmol/l (internationale eenheid).

Niveau	Dureté de l'eau Cycle d'adoucissement/lavage de régénération(programme ECO)				Injectionde sel
	°dH °TH mmol/ℓ	Catégorie
0 <6 <10	<1,0			Aucunrecyclage	Non
1	6~14	10~25	1~2,5	1/8	Oui
2	14~23	25~40	2,5~4,0	1/5	Oui
3	23~31	40~55	4,0~5,5	1/3	Oui
4	31~40	55~70	5,5~7,0	1/2	Oui
5	>40	>70	>7,0	1/1	Oui

Voordat u het apparaat voor de eerste keer gebruikt

Voordat u het apparaat voor de eerste keer gebruikt

GEBRUIK VAN DE FUNCTIE GELUID AAN/UIT

1. Houd de knoppen Delay Start (Uitgestelde start) ⏻ en Half Load (Halve lading) 1/2 ingedrukt en druk op de knop Power (Aan/Uit) ⏻ om toegang te krijgen tot de instelling van de functie Sound On/Off (Geluid aan/uit).
2. Druk op de knop Sanitize (Sanitair wassen) om de functie Sound On/Off (Geluid aan/uit) in of uit te schakelen.
3. Het lampje "Rinse Refill (Spoelmiddel bijvullen)" gaat branden om aan te geven dat de functie Sound On (Geluid aan) is geactiveerd.
4. Het lampje "Rinse Refill (Spoelmiddel bijvullen)" gaat uit om aan te geven dat de functie Sound Off (Geluid uit) is geactiveerd.

Hoewel de functie Sound Off (Geluid uit) is geactiveerd, wordt er een geluid uitgezonden wanneer er een fout optreedt.

1. Om de instelling Sound On/Off (Geluid aan/uit) te verlaten, drukt u op de knop Power (Aan/uit).

GEBRUIK VAN AFWASZOUT

Het zoutreservoir vullen

Om gebruik te maken van onthard water, is het noodzakelijk om het zoutreservoir te vullen met afwaszout.

Gebruik uitsluitend afwaszout.

Gebruik geen ander soort zout of oplosmiddel. Dit kan het zoutreservoir en het wateronthardingssysteem beschadigen.

Vul het zoutreservoir altijd vlak voordat u een van de volledige wasprogramma's start om corrosie door overtollig zout of zoutwaterresten te voorkomen.

1. Open de deur.
2. Open de dop van het zoutreservoir door deze tegen de klok in te draaien.

1. Vul het zoutreservoir met water (alleen nodig bij het eerste gebruik van de vaatwasser).
2. Voeg het afwaszout toe.

Het zoutreservoir heeft een inhoud van ongeveer 1 kg. Vul het zoutreservoir niet te vol.

1. Verwijder overtollig zout rond de opening van het reservoir en de afdichting van de dop.

Als overtollig zout niet wordt verwijderd, kan de dop van het zoutreservoir niet goed sluiten en zal er zout water weglekken, met een negatieve invloed op de prestaties.

16_ Voordat u het apparaat voor de eerste keer gebruikt

1. Draai de dop van het zoutreservoir met de klok mee totdat deze volledig gesloten is.

Als er een grote hoeveelheid zout of zout water in de kuip is terechtgekomen, wordt aanbevolen om een Voorwas (Prewash) uit te voeren om de binnenkant van de kuip te reinigen. Resten van zoutkorrels of zout water kunnen corrosie veroorzaken.

Afhankelijk van de grootte van de korrels kan het zout enige tijd nodig hebben om op te lossen en dus voordat het indicatielampje 'Zout bijvullen (Salt Refill)' uitgaat.

Controle van het indicatielampje voor het bijvullen van zout

Als het indicatielampje 'Zout bijvullen (Salt Refill)' brandt, voeg dan zout toe zoals hierboven beschreven.

Een brandend indicatielampje 'Zout bijvullen (Salt Refill)' betekent dat er nog zout is voor 3 extra cycli.

GEBRUIK VAN HET SPOELMIDDEL

Het reservoir voor spoelmiddel vullen

Zodra het indicatielampje voor het bijvullen van spoelmiddel op het bedieningspaneel gaat branden, vult u het reservoir voor spoelmiddel. Uw vaatwasser is ontworpen om alleen vloeibaar spoelmiddel te gebruiken. Het gebruik van poederspoelmiddel zal de opening van het reservoir verstoppen en een storing van de vaatwasser veroorzaken.

Het spoelmiddel verbetert de droogprestaties van de vaatwasser.

Voeg geen gewoon wasmiddel toe aan het reservoir voor spoelmiddel.

1. Draai de dop van het spoelmiddelreservoir tegen de klok in om deze te openen.

1. Vul het reservoir met spoelmiddel.

Gebruik het kijkvenster bij het vullen van het spoelmiddel.

Vul het reservoir niet boven het niveau, het spoelmiddel kan overstromen tijdens de wascyclus.

Om overmatige schuimvorming tijdens de volgende cyclus te voorkomen, verwijder eventueel spoelmiddel met een doek.

1. Draai de instelling van de hoeveelheid spoelmiddel tussen 1 en 6. Hoe hoger het niveau, hoe meer spoelmiddel er wordt gebruikt.

Als u de instelling van de hoeveelheid spoelmiddel niet gemakkelijk kunt draaien, probeer dan met een muntstuk.

1. Sluit de dop van het spoelmiddelreservoir door deze met de klok mee te draaien.

De vaatwasser laden

WASINSTRUCTIES

Volg deze eenvoudige instructies voor de beste resultaten en energiebesparing.

Voordat u de borden inlaadt

Verwijder etensresten zoals botten, fruitpitten, enz. en afval zoals tandenstokers, papieren servetten, enz. van uw borden. Etensresten en afval kunnen uw vaat beschadigen, geluid veroorzaken en zelfs leiden tot storingen van het apparaat.

Was geen voorwerpen die bedekt zijn met as, zand, was, smeervet of verf. Deze materialen kunnen de vaatwasser beschadigen. As lost niet op en wordt door het hele compartiment verspreid.

Niet geschikt voor de vaatwasser

• Koperen, messing, tinnen, ivoren en aluminium elementen of elementen met een lijmlaag.
• Kunststoffen die niet tegen hitte kunnen
• Handgemaakte elementen, antiek, waardevolle vazen en decoratief glaswerk • Kleuren die op een glazuur zijn geschilderd
• Houten bestek en borden of elementen met houten onderdelen • Delicaat glaswerk of glaswerk met loodkristal

Zilverwerk dat in contact is geweest met zwavelhoudende voedingsmiddelen kan verkleuren. Dit omvat eierdooiers, uien, mayonaise, mosterd, vis, gezouten vis en marinades.

- Na veelvuldig wassen kunnen er vlekken op glazen ontstaan. Was geen delicaat glaswerk of glaswerk met loodkristal in de vaatwasser.

Aluminium onderdelen (bijvoorbeeld vetfilters) mogen niet worden gereinigd met bijtende of alkalische reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een ernstige chemische reactie veroorzaken. Gebruik alleen elementen zoals glazen, porselein en bestek waarvan de fabrikant aangeeft dat ze geschikt zijn voor de vaatwasser.

GEBRUIK VAN DE REKKEN

Hanteren van de rekken

Oefen geen overmatige kracht uit om de rekken te verschuiven. Dit kan ze en de inhoud beschadigen.

18_ De vaatwasser laden

Gebruik van het bovenrek

Gebruik het bovenrek voornamelijk voor kleine, lichte of delicate voorwerpen zoals kopjes, schoteltjes, glazen, dessertschaaltjes, enz.

Het bovenrek verstellen

U kunt de hoogte van het bovenrek verstellen om ruimte te creëren voor grote voorwerpen in het boven- of onderrek.

Verwijder alle onderdelen uit de kopjesrekken voordat u de hoogte aanpast. Het niet opvolgen van deze instructie kan leiden tot beschadiging van de onderdelen en het rek.

1. Verwijder het bovenste rek.
2. Om het bovenste rek omhoog te brengen: Houd het bovenste rek aan beide zijden vast en trek het voorzichtig zo ver mogelijk omhoog.

1. Om het bovenste rek te laten zakken: Houd het bovenste rek aan beide zijden vast en til het een korte afstand op. Duw het vervolgens voorzichtig naar beneden.

Zorg er bij het aanpassen van de hoogte voor dat de bovenste sproeiarm niet tegen het serviesgoed in het onderste rek botst wanneer deze draait.

Zorg ervoor dat het bovenste rek waterpas staat. Als het bovenste rek aan één kant omhoog staat, voorkomt dit dat de deur volledig sluit en veroorzaakt dit problemen met de werking van de vaatwasser.

Til het bovenste rek niet aan één kant op. Dit voorkomt dat de deur volledig sluit en veroorzaakt problemen met de werking van de vaatwasser.

Gebruik van het onderste rek

Gebruik het onderste rek voor grote borden en zware voorwerpen zoals serveerschalen, pannen, potten, kommen, enz.

Kleine voorwerpen zoals schoteltjes kunnen ook in het onderste rek worden geplaatst.

Plaats geen fijn glaswerk in het onderste rek.

De vaatwasser laden

Gebruik van de neerklapbare tanden

De neerklapbare tanden kunnen worden neergeklapt om ruimte te maken in het onderste rek voor grote voorwerpen.

1. Klap de neerklapbare tanden neer door ze naar beneden te drukken.

Gebruik van de besteklade (DW-FG720, D154, DW5363PGB, D156)

De inzetstukken van de besteklade kunnen van de lade worden losgemaakt.

U kunt bijvoorbeeld een zijkant van de inzetstukken verwijderen om ruimte te maken voor grote voorwerpen in het bovenrek.

1. Plaats het bestek in de inzetstukken van de besteklade zoals afgebeeld.

1. Bevestig de inzetstukken aan de besteklade.

Het plaatsen van grote voorwerpen, zoals taartmessen, in de lade kan interferentie met de bovenste sproeiarm veroorzaken.

Als lepelstelen niet tussen de houders passen, plaats ze dan op een andere manier.

1. Verwijder de inzetstukken van de besteklade aan het einde van het programma.

20_ De vaatwasser laden

Gebruik van de bestekmand (DW-FG520, D153, DW5343TGB, D155)

De bestekmand heeft een deksel zodat elk mes, lepel of vork in een apart vakje wordt geplaatst om afbrokkelen en verkleuring te voorkomen.

1. Plaats de verschillende soorten bestek in de manden zoals afgebeeld.

Plaats messen om veiligheidsredenen in het messenrek. (op sommige modellen) (Uw vaatwasser heeft mogelijk niet het beschreven messenrek)

1. Plaats de bestekmand in het onderrek.

Als u slechts een kleine hoeveelheid bestek wast, kunt u de bestekmand scheiden en slechts één kant gebruiken.

Plaats geen lange voorwerpen in de bestekmand. Het handvat kan te lang zijn en de bovenste sproeiarm hinderen.

De bestekmand kan met het deksel open worden gebruikt.

1. Til het deksel op en bevestig het aan de handgreep zoals in de afbeelding wordt getoond.

Om de bestekmand in tweeën te splitsen, trekt u een zijkant van de bestekmand in de richting van de pijl in de afbeelding terwijl u de andere kant vasthoudt.

De vaatwasser laden

Gebruik van de kopjesrekken

U kunt kopjes, kleine voorwerpen en lange keukengerei in de kopjesrekken plaatsen. Dit is ook erg handig voor het wassen van wijnglazen.

Plaats wijnglazen op de pinnen van de kopjesrekken. De kopjesrekken kunnen ook worden neergeklapt wanneer ze niet worden gebruikt.

Stel het niveau van het bovenrek niet af met de glashouders omhoog. Het is dan onmogelijk om het bovenrek naar binnen te duwen.

GEBRUIK VAN HET WASMIDDEL

Alle programma's van de vaatwasser, met uitzondering van Voorwas (Prewash) ↗, vereisen wasmiddel in het bijbehorende compartiment.

Voeg de juiste hoeveelheid wasmiddel toe voor het geselecteerde programma om de beste prestaties te garanderen.

Gebruik uitsluitend vaatwasmiddel. Gewoon wasmiddel produceert te veel schuim, wat de prestaties van de vaatwasser vermindert of storingen veroorzaakt.

Adem geen dampen van vaatwasmiddel in en slik het niet door. Vaatwasmiddel bevat bijtende en irriterende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u dampen van wasmiddel heeft ingeademd of wasmiddel heeft doorgeslikt, raadpleeg dan onmiddellijk een arts.

Houd vaatwasmiddel buiten het bereik van kinderen.

Vullen van het reservoir voor vaatwasmiddel

1. Open het deksel van het reservoir voor vaatwasmiddel door de ontgrendelingsknop van het reservoir in te drukken.

Het deksel is altijd geopend aan het einde van een wasprogramma.

1. Voeg de aanbevolen hoeveelheid product toe in het hoofdcompartiment voor vaatwasmiddel.
2. Sluit het deksel door het naar links te duwen en vervolgens naar beneden te drukken.

22_ Het laden van de vaatwasser

1. Voor een beter wasresultaat, vooral als u zeer vuile items heeft, voegt u een kleine hoeveelheid (ongeveer 8 g) vaatwasmiddel toe op de deur. Het zal werken tijdens de voorwasfase.

Gebruik van multifunctionele tabletten

U kunt ook multifunctionele tabletten 2-in-1, 3-in-1 of 4-in-1 gebruiken.

Multifunctionele tabletten combineren, afhankelijk van het type, het vaatwasmiddel met het glansspoelmiddel en/of het zout.

Raadpleeg de instructies van de fabrikant voordat u de tabletten gebruikt en controleer of ze geschikt zijn voor de waterhardheid in uw regio.

1. Druk op de ontgrendelingsknop van het reservoir voor vaatwasmiddel en open het deksel van het reservoir.
2. Voeg de tablet toe in het hoofdcompartiment van het vaatwasmiddel en sluit het deksel.
3. Druk op de knop Multi Tabs (multifunctionele tabletten) TABS op het bedieningspaneel om de functie Multi Tabs te activeren.

Werking van de vaatwasser

BASISINSTRUCTIES

1. Open de deur.
2. Laad de rekken.

Overlaad de rekken niet.

1. Zorg ervoor dat de sproeiarmen niet geblokkeerd zijn.
2. Voeg de juiste hoeveelheid vaatwasmiddel toe in het reservoir en op de deur (indien nodig).
3. Druk op de knop Power (Aan/Uit) ⏻ om de vaatwasser in te schakelen.
4. Selecteer een programma dat geschikt is voor het type lading met de knop PROG. (Zie het hoofdstuk "Gebruik van de programmakeuzeknoppen" op pagina 24.) Het lampje van het geselecteerde programma gaat branden.
5. Selecteer een van de extra functies.

Deze actie laat de bijbehorende lampjes branden.

1. Druk op de toets Start/Reset (Start/Reset) ◇ en sluit de deur om te starten.
2. Wanneer de wascyclus is voltooid, laat de vaatwasser een geluidssignaal horen. Het apparaat wordt na 10 minuten automatisch uitgeschakeld.
3. Leeg de rekken.

Leeg het onderste rek, het bovenste rek en de besteklade (indien gevuld) in deze volgorde. Zo voorkomt u dat water uit het bovenste rek op de onderdelen van het onderste rek druppelt.

GEBRUIK VAN DE PROGRAMMAKEUZETOETSEN

Selecteer een programma dat geschikt is voor het type lading met de toets PROG..

Symbole Programme Description
	Intensif 70 °C Eléments très sales y compris les casseroles et poêles
	Automatique 40 à 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Éléments d’utilisation quotidienne légèrement à très sales, détection automatique de la quantité de salissures.
	Normal 65 °C (DW-FG520, D153)	Éléments sales utilisés quotidiennement.
	Express 65 °C	Éléments d’utilisation quotidienne normalement sales, avec une durée de cycle courte.
ECO	ECO 45 °C	Éléments d’utilisation quotidienne normalement sales, avec consommations d’énergie et d’eau réduites
	Lavage rapide 50 °C Peu sale avec une durée de cycle très courte
	Délicat 40 °C Eléments délicats peu sales
	Prélavage (DW-FG720, D154, DW5363PGB, D156)	Un rinçage à froid retire uniquement la poussière sur la vaisselle stockée depuis longtemps ou la vaisselle qui a trempé et a séché avant le déroulement d’autres programmes.

Gebruik van de functie Voorwas (Voorwas) (DW-FG520, D153, DW5343TGB, D155)

Druk op de toets Voorwas (Voorwas) om de functie te gebruiken.

Werking van de vaatwasser

Een programma onderbreken

Als u de deur opent terwijl een programma bezig is, wordt het programma tijdelijk onderbroken. Om het programma te hervatten, sluit u gewoon de deur.

Het water in de vaatwasser kan zeer heet zijn.

Open de deur alleen wanneer dit absoluut noodzakelijk is en wees zeer voorzichtig.

Programma wijzigen

Als een programma al is gestart en u wilt het wijzigen, volg dan de onderstaande instructies:

Als het deksel van het vaatwasmiddelreservoir is geopend, wijzig het programma dan niet.

1. Open de deur om het programma te onderbreken.
2. Houd de knop Start/Reset (Start/Reset) 3 seconden ingedrukt om het programma te resetten.

• Zodra het programma is gereset, voert de vaatwasser gedurende 1 minuut een afvoer uit. U kunt het programma wijzigen wanneer de afvoer is voltooid.
• Om de afvoer over te slaan, drukt u op de Power-knop (Aan/Uit) om de vaatwasser uit te schakelen en drukt u vervolgens opnieuw op de knop om hem weer in te schakelen. U moet de extra functies opnieuw selecteren.
• Wijzig het programma en druk op de knop Start/Reset (Start/Reset) ◇.
• Sluit de deur om het nieuwe programma te starten.

GEBRUIK VAN DE FUNCTIE DELAY START (UITGESTELDE START)

U kunt de vaatwasser zo instellen dat het programma later start door een vertraging te kiezen tussen 1 en 24 uur (in stappen van 1 uur).

1. Open de deur en laad de rekken.
2. Voeg de juiste hoeveelheid vaatwasmiddel toe in het reservoir en op de deur (indien nodig).
3. Druk op de Power-knop (Aan/Uit) ⏻ om de vaatwasser in te schakelen.
4. Selecteer het programma en de functies.
5. Stel de vertraging in met de knop Delay Start (Uitgestelde start) Ⓔ.
6. Druk op de knop Start/Reset (Start/Reset) ◇. Het lampje Delay Start (Uitgestelde start) ⏻ gaat branden en de klok begint met aftellen.
7. Om de functie Delay Start (Uitgestelde start) te annuleren, houdt u de knop Start/Reset (Start/Reset) 3 seconden ingedrukt om het programma te resetten.

GEBRUIK VAN HET DIGITALE DISPLAY

Het digitale display toont de resterende wastijd, statusinformatie (Delay Start (Uitgestelde start), Salt Refill (Zout bijvullen), Rinse Refill (Spoelmiddel bijvullen) en Child Lock (Kinderbeveiliging)) en foutcodes.

Als er een fout optreedt tijdens de werking van het apparaat, wordt de bijbehorende foutcode weergegeven en klinkt er een geluidssignaal. Raadpleeg het hoofdstuk 'Foutcodes' op pagina 32.

Tijdweergave

Het tijdweergavegebied toont de resterende tijd tot het einde van het geselecteerde programma in uren en minuten.

De resterende duur kan variëren, zelfs bij hetzelfde programma. Dit kan te wijten zijn aan het verschil in watertemperatuur, de regeneratiecyclus, de grootte en de staat van de lading.

Werking van de vaatwasser

Zoutvullampje

Als het lampje 'Salt Refill' (zout bijvullen) brandt, betekent dit dat de vaatwasser te weinig zout heeft en dat er zout moet worden bijgevuld.

Raadpleeg voor het bijvullen van het zoutreservoir het hoofdstuk 'Het zoutreservoir vullen' op pagina 16.

Lampje voor het bijvullen van het glansmiddel

Als het lampje 'Rinse Refill' (glansmiddel bijvullen) brandt, betekent dit dat de vaatwasser te weinig glansmiddel heeft en dat er glansmiddel moet worden bijgevuld.

Raadpleeg voor het bijvullen van het glansmiddelreservoir het hoofdstuk 'Het glansmiddelreservoir vullen' op pagina 17.

GEBRUIK VAN DE EXTRA FUNCTIES

Intensieve zone (DW-FG720, D154, DW5363PGB, D156)

Gebruik deze functie voor zeer vuile vaat, pannen en potten en ingebrande schalen. Plaats de items boven de sproeischijf van de intensieve zone (zie hoofdstuk 'Controle van onderdelen en bedieningspaneel' op pagina 9) en druk op de knop Intensive Zone (Intensieve zone).

Half Load (halve lading)

Gebruik voor een kleine hoeveelheid vaat alleen het bovenste of alleen het onderste rek om energie te besparen.

Druk op de knop Half Load (halve lading) 1/2 om het bovenste of onderste rek te selecteren.

Multifunctionele tablet.

Als u gebruik wilt maken van multifunctionele tabletten 2-in-1, 3-in-1 of 4-in-1, selecteer dan een programma en druk op de knop Multi Tabs (Multifunctionele tablet) TABS. (De functie Multi Tabs (Multifunctionele tablet) is beschikbaar bij alle programma's behalve Voorwas.)

Wanneer u de functie Multi Tabs (Multifunctionele tablet) selecteert, gaat het indicatielampje 'Spoelglans bijvullen' uit.

Desinfectie

Druk op de knop Desinfectie voor de best mogelijke hygiëne in uw vaatwasser. Tijdens de laatste spoeling bereikt het apparaat een temperatuur van 70 °C en handhaaft deze temperatuur gedurende enkele minuten.

Deze functie is beschikbaar bij alle programma's behalve Voorwas en Fijn.

Kinderbeveiliging

De functie Kinderbeveiliging vergrendelt alle knoppen, zodat het geselecteerde programma niet kan worden gewijzigd.

In-/uitschakelen

Om de functie Kinderbeveiliging in of uit te schakelen, houdt u de knop Desinfectie 3 seconden ingedrukt.

Het indicatielampje 'Kinderbeveiliging' gaat branden om aan te geven dat de functie Kinderbeveiliging is geactiveerd.

Het activeren van de functie Kinderbeveiliging vergrendelt alle knoppen.

26 Werking van de vaatwasser

Reiniging en onderhoud van de vaatwasser

Door uw vaatwasser schoon te houden, verbetert u de prestaties, beperkt u reparaties en verlengt u de levensduur.

REINIGING VAN DE BUITENKANT

Reinig onmiddellijk de buitenwanden van uw vaatwasser bij spatten.

Verwijder voorzichtig spatten en stof van het bedieningspaneel met een zachte, licht vochtige doek.

Gebruik nooit benzeen, was, thinner, chloorbleekmiddel of alcohol. Deze producten kunnen de binnenwanden van de vaatwasser verkleuren en blijvende vlekken veroorzaken.

Reinig het apparaat niet door er direct water op te sproeien. Zorg er vooral voor dat er geen water in contact komt met de elektrische componenten door ze te beschermen.

Als uw vaatwasser is uitgerust met een roestvrijstalen deurpaneel, reinig dit dan met een speciaal roestvrijstalen reinigingsmiddel voor huishoudelijke apparaten of een soortgelijk product met een zachte, schone doek.

REINIGING VAN DE WASRUIMTE

Als er kalk- of vetafzettingen in de wasruimte aanwezig zijn, verwijder deze dan met een vochtige doek of voer een programma uit met de hoogste spoeltemperatuur zonder belading en nadat u het reservoir met vaatwasmiddel hebt gevuld.

Verwijder de voorste afdichting van de wasruimte niet. Het verwijderen van de afdichting kan een lekkage of storing van de vaatwasser veroorzaken.

REINIGING VAN DE FILTERS

1. Zet uw vaatwasser uit.
2. Draai het filterinzetstuk tegen de klok in om het los te draaien en verwijder vervolgens het filterinzetstuk.

1. Verwijder het fijne filter (plat, rechthoekig).

Reiniging en onderhoud van de vaatwasser

Reiniging en onderhoud van de vaatwasser

1. Demonteer het voorfilter en het microfilter.

1. Verwijder al het vuil of andere resten uit de filters en spoel ze af onder stromend water.

1. Monteer de filters in omgekeerde volgorde van het demonteren, plaats de filterinzet terug en draai deze met de klok mee zoals aangegeven door de pijl hiernaast.

Als de filterinzet niet correct is gesloten, zal de prestatie afnemen.

REINIGING VAN DE SPRUITARMEN

Als de vaatwasser nog steeds slecht functioneert of als de spuitarmen verstopt lijken, reinig dan de armen. Verwijder de spuitarmen voorzichtig, want ze breken gemakkelijk.

Zet de vaatwasser uit voordat u de spuitarmen verwijdert.

Reiniging van de spuitarmen

1. Verwijder de inzet van het besteklade (DW-FG720, D154, DW5363PGB, D156). (Zie het hoofdstuk "Gebruik van de rekken" op pagina 18).
2. Draai de hendel in het midden van de bovenste spuitarm tegen de klok in en verwijder de arm.

1. Schroef de borgmoer van de bovenste spuitarm los en verwijder de arm.

28_Reiniging en onderhoud van de vaatwasser

1. Verwijder het onderste rek.
2. Trek krachtig aan de onderste spuitarm omhoog om deze te verwijderen.

1. Gebruik een puntig voorwerp, zoals een tandenstoker, om voedselresten uit de sproeiers van de sproeiarmen te verwijderen.

1. Spoel grondig met schoon water.
2. Plaats de sproeiarmen terug en zorg ervoor dat niets hun rotatie belemmert.

OPSLAG VAN UW AFWASMACHINE

Als u uw vaatwasser gedurende langere tijd wilt opslaan, leeg deze dan eerst en koppel de watertoevoerslang los. Uw vaatwasser kan namelijk beschadigd raken als er water in de slangen of interne onderdelen blijft staan. Nadat u de vaatwasser hebt geleegd en de slang hebt losgekoppeld, moet u de watertoevoerkraan en de stroomonderbreker uitschakelen.

Problemen oplossen en foutcodes

RAADPLEEG DEZE SECTIE ALS U EEN VAN DE VOLGENDE PROBLEMEN TEGENKOMT...

PROBLÈME CAUSE	POSSIBLE SOLUTION
L'appareil ne démarre pas.	La porte n'est pas correctement fermée. Le bouton Start/Reset (Départ/Réinitialiser) ◇n'est pas actionné.	Vérifiez que le loquet de la porte est bien enclenché et que la porte est correctement fermée. Appuyez sur le bouton Start/Reset (Départ/Réinitialiser) ◇avant de fermer la porte.
	Aucun programme n'est sélectionné.	Sélectionnez un programme.
	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
	Aucune arrivée d'eau.	Vérifiez que la vanne d'alimentation en eau est ouverte.
	Le panneau de commande est verrouillé.	Désactivez la fonction Child Lock (Sécurité enfants) pour déverrouiller le panneau de commande.
L'appareil dégage de mauvaises odeurs.	De l'eau stagne depuis le dernier cycle.	Ajoutez du produit de lavage sans aucune charge, puis effectuez le programme Auto Autor nettoyer le lave-vaisselle.
Toute l'eau n'a pas été évacuée depuis la fin du dernier programme.	Le tuyau d'évacuation est plié ou obstrué.	Dépliez et débouchez le tuyau.
Il reste des résidus alimentaires sur la vaisselle.	Le programme sélectionné était inapproprié.	Sélectionnez un programme en fonction du degré de salissure de la vaisselle, comme indiqué dans ce manuel.
	Le filtre est contaminé ou n'est pas correctement fixé.	Nettoyez le filtre et assurez-vous que les filtres sont fixés correctement.
	Aucun produit de lavage ou insuffisance de produit de lavage utilisé.	Utilisez un produit de lavage pour lave-vaisselle automatique ou utilisez plus de produit de lavage.
	La pression de l'eau est trop faible.	La pression de l'alimentation en eau doit être comprise entre 0,05 et 0,8 MPa.
	Les bras gicleurs sont colmatés. Nettoyez les bras gicleurs.
	La vaisselle n'est pas correctement répartie.	Réorganisez la vaisselle pour obtenir un bon passage de l'eau et sans interférence avec le bras gicleur et le fonctionnement du réservoir de produit de lavage.
	L'eau est trop dure.	Vérifiez le voyant de remplissage de sel et remplissez le réservoir de sel.

30_ Problemen oplossen en foutcodes

PROBLÈME CAUSE	POSSIBLE SOLUTION
La vaisselle n'est pas sèche.	Aucun produit de rinçage dans le réservoir ou insuffisance de produit de rinçage utilisé.	Vérifiez le réservoir et ajoutez du produit de rinçage au besoin.Vérifiez le réglage du produit de rinçage.
	Des tablettes multifonctions sont utilisées sans avoir sélectionné la fonction Multi Tap (Tablettes multifonctions).	Sélectionnez la fonction Multi Tap (Tablettes multifonctions) ou utilisez du produit de rinçage.
	Les verres et les tasses à fond concave retiennent l'eau.Cette eau peut se renverser sur d'autres articles lors du déchargement.	Une fois le cycle terminé, videz d'abord le panier inférieur puis le panier supérieur afin d'éviter que l'eau du panier supérieur ne s'écoule sur la vaisselle du panier inférieur.
Le lave-vaisselle est trop bruyant.	Le lave-vaisselle émet un bip sonore lorsque le couvercle du réservoir est ouvert et pendant la phase initiale du fonctionnement de la pompe de vidange.	Ce phénomène est normal.
	Le lave-vaisselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaisselle a été mis à niveau correctement.
	Le bruit peut provenir d'un bras qui heurte la vaisselle.	Réorganisez la vaisselle.
Un film jaune ou brun subsiste sur les tasses ou les assiettes	Ces taches peuvent être dues au café et au thé.	Utilisez un programme avec une température plus élevée.
Aucun voyant ne s'allume.	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
Les bras gicleurs ne tournent pas librement.	Les bras sont colmatés avec des particules d'aliments.	Nettoyez les bras gicleurs.
Une pellicule blanche subsiste sur les couverts ou les plats après le lavage.	Une eau dure a été utilisée.	Vérifiez le voyant de remplissage de sel et le réglage correct de l'adoucisseur pour la dureté de l'eau de votre région.Vérifiez la fermeture correcte du bouchon du réservoir de sel.

Problemen oplossen en foutcodes

FOUTCODES

De foutcodes worden weergegeven om u te helpen begrijpen wat er in uw vaatwasser gebeurt.

Als een van de onderstaande codes verschijnt, moet u de optie Reset selecteren en de bijbehorende instructies volgen.

CODE SIGNIFICATION SOLUTION
bE2 Erreur de	bouton	Vérifiez si un bouton est coincé, ou si un bouton a été actionné pendant plus de 30 secondes.
3E, AE Erreur de	communication interne Arrêtez et redém	arrez l'appareil.
5E Erreur de vidange		Vérifiez que le tuyau d'évacuation n'est ni bouché ni plié.
4E Problème d'alimentation en eau		Vérifiez que la vanne d'arrivée d'eau est ouverte.
4E1 Arrivée d'eau chaude		Vérifiez que la température de l'arrivée d'eau n'est pas supérieure à 80 °C.
HE, HE1 Problème de résistance		Éteignez l'appareil et débranchez la prise, fermez la vanne d'arrivée d'eau et contactez le centre de dépannage pour toute assistance.
tE Erreur du capteur thermique
1E Erreur de niveau d'eau : trop faible
PE	Erreur de position du moteur synchrone	Arrêtez et redémarrez l'appareil.
LE Problème de fuite d'eau		Éteignez l'appareil et débranchez la prise, fermez la vanne d'arrivée d'eau et contactez le centre de dépannage pour toute assistance.
OE Problème d'excès d'eau

Voor meer informatie over foutcodes, of als u het probleem niet kunt oplossen met de voorgestelde oplossingen, raadpleeg de achterkant van deze handleiding en neem contact op met de klantenservice van Samsung.

32_ Problemen oplossen en foutcodes

Programmatabel

PROGRAMMATABEL

Niveau de salissure	Intensive (Intensif) 70	Automatique 40 à 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 °C (DW-FG520, D153)	Express 65 Eco 45	Quick (Rapide) 50	Delicate (Délicat) 40	Prewash (Prélavage)
Quantité de résidous alimentaires	Intense	De très légère à intense	Normale Normale Normale Légère Légère Très légère
Déroulement du programme	Prélavage ▶Lavage principal ▶1er rinçage ▶2ème rinçage ▶Rinçage à chaud ▶Séchage ▶Fin	Prélavage ▶Lavage principal ▶1er rinçage ▶(2ème rinçage) ▶Rinçage à chaud ▶Séchage ▶Fin	Prélavage ▶Lavage principal ▶1er rinçage ▶2ème rinçage ▶Rinçage à chaud ▶Séchage ▶Fin	Prélavage ▶Lavage principal ▶1er rinçage ▶Rinçage à chaud ▶Séchage ▶Fin	Prélavage ▶Lavage principal ▶1er rinçage ▶Rinçage à chaud ▶Séchage ▶Fin	Prélavage ▶Lavage principal ▶1er rinçage ▶Rinçage à chaud ▶Séchage ▶Fin	Rinçage à froid ▶Fin
Consommation d'eau (L)	17,3 9,1~18,5 18,4 11,6				10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consommation d'énergie (kWh)	1,5 0,8~1,6 1,4 1,2				0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0 0,7-

De wastijd varieert afhankelijk van de opties die u toevoegt en van de druk en temperatuur van de watertoevoer.

Bijlage

VERWIJDERING VAN DE AFWASMACHINE EN MILIEUBESCHERMING

Uw vaatwasser is gemaakt van recyclebare materialen. Als u besluit hem weg te gooien, volg dan uw lokale regelgeving voor afvalverwerking. Knip het netsnoer door zodat het apparaat niet op een stroombron kan worden aangesloten.

Verwijder de deur om te voorkomen dat kinderen of kleine dieren in het apparaat bekneld raken.

Overschrijd niet de aanbevolen hoeveelheden vaatwasmiddel die door de fabrikant van het product worden aanbevolen.

CONFORMITEITSVERKLARING

Dit product voldoet aan de eisen van deze normen:

EMC-richtlijn 2004/108/EG

Laagspanningsrichtlijn 2006/95/EG

TECHNISCHE KENMERKEN

MODÈLE		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Puissance 220 à 240 V CA/50 Hz
Type Non encastrable
Pression de l'eau 0,05 à 0,8 MPa
Capacité de lavage (nombre de couverts)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Puissance nominale 2000 à 2300		W
Dimensions 598 mm (L) X 845 mm (H) X 600 mm (P)
Poids	Modèle	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Déballé 48.0 kg	47.0 kg
	Emballé 51.0 kg	50.0 kg

34_ Bijlage

Voor de normtest

De onderstaande afbeeldingen tonen de laadmethode van de rekken volgens de Europese normen (EN50242).

• Capaciteit: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) couverts • Testnorm: NE50242/IEC60436 • Positie van het bovenrek: Laag
• Programma: Eco
• Extra opties: geen • Instelling glansmiddel: 6 • Dosering normaal wasmiddel:

- 14 couverts: 7 g + 28 g

- 13 couverts: 6 g + 26,5 g

• Voor de plaatsing van de vaat, zie afbeeldingen A, B, C.

14 couverts

< Afbeelding A-1: Onderrek>


1Assiette creuse : Flocons d'avoine6Tasse : Thé12Cuillère à soupe : Flocons d'avoine2Assiette repas : œufs7Soucoupe : Thé13Fourchette : œufs3Assiette repas : Viande8Verre : Lait14Couteau4Assiette à dessert : Épinards9Petit bol, bol moyen : Épinards15Cuillère à dessert5Assiette à dessert : œufs10Grand bol : Viande16Cuillère à thé11Plat oval : Margarine17Couverts de service

Voor de normtest

13 couverts

 < Figure A-2 : Panier inférieur>


1	Assiette creuse : Flocons d'avoine	6	Tasse : Thé	12	Cuillère à soupe : Flocons d'avoine
2	Assiette repas : œufs	7	Soucoupe : Thé	13	Fourchette : œufs
3	Assiette repas : Viande	8	Verre : Lait	14	Couteau
4	Assiette à dessert : Épinards	9	Petit bol, bol moyen : Épinards	15	Cuillère à dessert
5	Assiette à dessert : œufs	10	Grand bol : Viande	16	Cuillère à thé
		11	Plat oval : Margarine	17	Couverts de service

Productfiche

RÉGULATION (UE) N° 1 059/2 010

Fournisseur SAMSUNG		SAMSUNG
Nom du modèle		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Capacité nominale (couverts) 14 13
Classe de rendement énergétique A+ A+
Label Eco Non Non
Consommation électrique annuelle, (AE C) (kWh/an) 1)		273 276
Consommation électrique standard par cycle, (E t) (kWh)		0,96 0,97
Consommation d'énergie en mode hors tension, P o (W)		0,45 0,45
Consommation d'énergie en mode sous tension, P I (W)		3	3
Consommation annuelle d'eau, (AW C) (L) 2)		2800 3360
Consommation d'eau du programme standard, (L)		10 12
Classe d'efficacité de séchage A		A
Programme standard 3)		Eco Eco
Durée du programme pour un cycle standard		160 160
Durée du mode sous tension (T l) (min)		10	10
Émissions de bruit aérien (dBA re 1 pW)		45 48
Installation	Encastrable	-	-
	Sous plan de travail	Oui	Oui
	Non encastrable	Oui	Oui

1) sur la base de 280 cycles de lavage standard utilisant le remplissage d'eau froide et les modes à faible consommation d'énergie. La consommation réelle d'énergie dépend de l'utilisation de l'appareil. 2) sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de l'appareil. 3) « Standard programme » (programme standard) est le cycle de lavage standard qui convient au lavage d'une vaisselle normalement sale. Il correspond au programme le plus efficace en matière de consommation combinée d'énergie et d'eau. Fiche produit _37

SAMSUNG

UNE QUESTION ? UN COMMENTAIRE ?

PAYS N° de téléphone SITE INTERNET
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030-6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

Code N°: DD68-00093E-07_FR  DW-FG720, D154-serie DW-FG520, D153-serie DW5363PGB, D156-serie DW5343TGB, D155-serie

Gebruikershandleiding vaatwasser

Planet First 100% Recycled Paper Deze handleiding is gemaakt van 100% gerecycled papier. imagine the possibilities Bedankt voor het aanschaffen van dit Samsung-product. Registreer uw product voor meer volledige service op CE www.samsung.com/register SAMSUNG

De functies van uw nieuwe Samsung-vaatwasser

Met uw nieuwe vaatwasser verandert uw kijk op de afwas volkomen. Uw nieuwe Samsung-vaatwasser heeft alle eigenschappen – van speciale functies tot energiezuinigheid – om van de afwas een zo eenvoudig en aangenaam mogelijke taak te maken.

1. 3-laags filtratiesysteem

Het 3-laagse filtratiesysteem van uw nieuwe Samsung-vaatwasser filtert alle voedselresten van uw borden, koppen, kookgerei en bestek. Het geavanceerde filtratiesysteem filtert op grondige wijze en verzamelt alle resterende voedselresten zodat u er zeker van kunt zijn dat uw vaat helemaal schoon is. Samsung-vaatwassers beschikken over het meest krachtige filtratiesysteem in hun klasse.

2. Condensdroogtechnologie

Uw nieuwe Samsung-vaatwasser maakt gebruik van de latente thermische energie van de laatste spoelcyclus om de vaat te drogen. Hierdoor wordt niet alleen energie bespaard, maar wordt tevens voorkomen dat stoom uit de vaatwasser ontsnapt en letsel toebrengt aan uw gezinsleden. Deze gebruikershandleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw nieuwe vaatwasser van Samsung. Raadpleeg de handleiding voor gedetailleerde instructies voor het gebruik van het bedieningspaneel en voor tips over hoe u optimaal gebruik kunt maken van de allernieuwste functies en technologieën van uw nieuwe vaatwasser. Het gedeelte "Wasprogramma's" bevat een overzicht met beschikbare programma's en het gedeelte "Problemen oplossen" bevat informtie over het oplossen van veelvoorkomende problemen. 2_ De functies van uw nieuwe Samsung-vaatwasser

Veiligheidsinstructies

Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw wasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt.

WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN

Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en efficiënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding. In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw eigen verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig te zijn bij de installatie, de bediening en het onderhoud van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specificaties van uw vaatwasser enigszins afwijken van de specificaties die in deze handleiding worden omschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Als u vragen of opmerkingen hebt, neemt u contact op met het dichtstbijzijnde servicecentrum of gaat u naar www.samsung.com voor ondersteuning en informatie.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

Belangrijke veiligheidssymbolen

	Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel en/of schade.
	Gevaar of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of schade.
	Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen.
	NIET proberen.
	NIET demonteren.
	NIET aanraken.
	Volg de aanwijzingen nauwkeurig op.
	Trek de stekker uit het stopcontact.
	Om elektrische schokken te voorkomen, moet het apparaat zijn geaard.
	Neem contact op met het servicecentrum voor ondersteuning.
	Opmerking

Deze waarschuwingssymbolen dienen om persoonlijk letsel, van uzelf en van anderen, te voorkomen. Volg ze nauwkeurig op. Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zijn met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar. Veiligheidsinstructies

Veiligheidsinstructies

Belangrijke veiligheidsmaatregelen

 Dit apparaat voldoet aan de actuele veiligheidseisen. Onjuist gebruik kan echter leiden tot persoonlijk letsel en schade. Teneinde het risico op ongevallen en schade aan het apparaat te vermijden, moet u deze instructies grondig doorlezen voordat u het apparaat voor het eerst gaat gebruiken. Zij bevatten belangrijke informatie over de veiligheid, het gebruik en het onderhoud.  Zoals bij alle elektrische apparatuur met bewegende delen bestaat er mogelijk gevaar. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zijn bij het gebruik.  Laat kinderen (of huisdieren) nooit op of in uw vaatwasser spelen. De deur van de vaatwasser gaat van binnenuit niet makkelijk open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken.  Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen.  Als de stekker (stroomsnoer) beschadigd is, moet deze uit veiligheidsoverwegingen worden vervangen door de fabrikant, diens onderhoudsmonteur of door een vergelijkbaar bevoegde persoon.  Dit apparaat moet zodanig worden geplaatst dat de stroomvoorziening, de waterkraan en de afvoer ook na installatie goed toegankelijk zijn.

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander  huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. 4_ Veiligheidsinstructies

INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER

 Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals: - Winkels • Kantoren en showrooms En door bewoners in omgevingen als: • Hostels en pensions.  Het apparaat mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikershandleiding, voor het reinigen van huishoudelijk aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn.  De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat.  Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar.  Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt.  Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen.  Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser omkantelen en beschadigd raken en kunt u gewond raken.  Gebruik alleen vaatwas- en spoelmiddelen die zijn bedoeld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel.  Gebruik geen sterk zure schoonmaakmiddelen.  Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken.  Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult.  Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder.  In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen.  Plastic items die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen.  Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid.  Messen en andere voorwerpen met scherpe punt moeten met de punt naar beneden in het mandje worden geplaatst of plat worden neergelegd.

Veiligheidsinstructies

INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN

 Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten.  Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd.  Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik.  HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt.

INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER

 Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn.  De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Zie het gedeelte "De accessoires controleren" op pagina 10).  Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt.  De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort.  Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld.  Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twijfel raadpleegt u een erkende elektricien.  De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een effectief aardingssysteem. Het is belangrijk dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bijvoorbeeld een elektrische schok).  Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bijvoorbeeld het gevaar voor oververhitting).  Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur.

6. Veiligheidsinstructies

 De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water.  Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is.  Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselijke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalificeerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk.  Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan: - De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding. - De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen. - De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bijvoorbeeld tijdens vakanties). - Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening.  Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling.  Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelijk voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd.  Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt.  Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact).  Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur.  In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie.  In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als: - het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of - wanneer de netvoeding is uitgeschakeld, of • de hoofdzekering van de netvoeding is verwijderd, of - de schroefzekering is verwijderd (in landen waar dit van toepassing is).  Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant.  Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok.  Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen.  Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan.  Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Raadpleeg het gedeelte "Het niveau van de waterhardheid instellen" op pagina 15.)

Inhoud

UW VAATWASSER INSTALLEREN

 9 De onderdelen en het bedieningspaneel controleren 11 Voldoen aan de installatievereisten 12 Uw vaatwasser installeren (alleen voor installatie onder de gootsteen)

VOORDAT U HET PRODUCT IN GEBRUIK NEEMT

15 15 Het wateronthardingssysteem gebruiken 16 Het geluid in- of uitschakelen 16 Vaatwaszout gebruiken 17 Spoelmiddel gebruiken

UW VAATWASSER LADEN

18 18 Richtlijnen voor het wassen van de vaat 18 De manden gebruiken 22 Wasmiddel gebruiken

UW VAATWASSER BEDIENEN

24 24 Basisinstructies 24 De programmaselectietoetsen gebruiken 25 De functie Uitgestelde start gebruiken 25 Het digitale display gebruiken 26 Extra functies gebruiken

UW VAATWASSER REINIGEN EN ONDERHOUDEN

27 27 De buitenkant reinigen 27 De binnenkant reinigen 27 De filters schoonmaken 28 De sproeiarmen schoonmaken 29 Uw vaatwasser opslaan 8_ Inhoud

PROBLEMEN OPLOSSEN EN INFORMATIECODES

30 30 Controleer deze punten bij problemen met uw vaatwasser... 32 Informatiecodes

PROGRAMMATABEL

33 33 Programmatabel

BIJLAGE

34 34 De vaatwasser op een milieuvriendelijke wijze afdanken 34 Verklaring van conformiteit 34 Specifications

VOOR STANDAARDTEST

35

PRODUCTKAART

37

Uw vaatwasser installeren

Zorg ervoor dat te installateur deze instructies nauwgezet opvolgt voor een veilige en normale werking van uw nieuwe vaatwasser.

DE ONDERDELEN EN HET BEDIENINGSPANEEL CONTROLEREN

Zodra uw vaatwasser is uitgepakt, controleert u of u alle onderstaande onderdelen hebt ontvangen. Neem contact op met de klantenservice van Samsung of de leverancier wanneer uw vaatwasser tijdens het vervoer is beschadigd of wanneer er onderdelen ontbreken.  Houd de verpakking, nadat u de vaatwasser hebt uitgepakt, uit veiligheidsoverwegingen buiten het bereik van kinderen.

1	Bovenste sproeiarm (niet weergegeven)	8	Vaatwasmiddelbakje
2	Bestekbak (DW-FG720, D154, DW5363PGB, D156)Bestekmand (DW-FG520, D153, DW5343TGB, D155) (zie pagina 21)	9	Spoelmiddelreservoir
3	Bovenste mand	10	Bedieningspaneel(aan de voorkant van de deur)
4	Bovenste sproeiarm	11	Onderste sproeiarm
5	Sproeischijf intensieve zone (DW-FG720, D154, DW5363PGB, D156)	12	Afvoerslang
6	Filtercombinatie	13	Netsnoer
7	Zoutreservoir	14	Waterstop

Uw vaatwasser installeren

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155  DW-FG520, D153

1	Aan/uit-toets	9	Indicatielampje vaatwasprogramma
2	Programmaselectietoetsen	10	Indicatielampje Spoelen
3	Toets Halve lading	11	Indicatielampje Drogen
4	Toets Uitgestelde start	12	Toets Intensieve zone (DW-FG720, D154, DW5363PGB, D156)
5	Indicatielampje Kinderslot	13	Toetsen Reinigen/Kinderslot
6	Indicatie lampje Zout bijvullen	14	Toets Vaatwastabletten
7	Indicatielampje Spoelmiddel bijvullen	15	Toets Start/Reset
8	Indicatielampje Uitgestelde start	16	Toets Voorspoelen (DW-FG520, D153, DW5343TGB, D155)

De accessoires controleren

- Gebruikershandleiding - Garantiekaart - Trechter (Zie het gedeelte "Het zoutreservoir vullen" op pagina 16) 10 Uw vaatwasser installeren

VOLDOEN AAN DE INSTALLATIEVEREISTEN

Voeding en aarding

 Gebruik geen verlengkabel. Gebruik alleen het netsnoer dat bij de vaatwasser is geleverd. Zorg er bij de installatie voor dat de stroomtoevoer aan de volgende punten voldoet: - Een zekering van 220-240 V / 50 Hz of een aardlekschakelaar. - Een aparte zekeringengroep voor uw vaatwasser. Uw vaatwasser moet zijn geaard. Als de vaatwasser niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. Uw vaatwasser wordt geleverd inclusief een netsnoer en een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact.  Sluit de aardedraad niet aan op een plastic buis, gasleiding of warmwaterleiding. Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben. Raadpleeg een gekwalificeerde elektricien of onderhoudsmonteur als u niet zeker weet of de vaatwasser goed geaard is.  Pas de stekker die bij de vaatwasser is geleverd, niet aan. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien.

Watertoevoer

 Het water uit de vaatwasser is niet drinkbaar. - De vaatwasser kan op een koud- of warmwatertoevoer worden aangesloten, max. 60 °C. - De kraan moet zijn voorzien van uitwendig draad van 3/4 inch. - De waterdruk moet tussen de 0,05 MPa en 0,8 MPa liggen. Bij een lagere waterdruk, werkt de waterinlaatklep mogelijk niet goed, waardoor de vaatwasser kan worden uitgeschakeld. Als de waterdruk te hoog is, moet er mogelijk een drukaflaatkraan worden geïnstalleerd.  U kunt het risico van lekkage en waterschade verminderen door: - De kranen makkelijk toegankelijk te maken. - De kraan dicht te draaien wanneer de vaatwasser niet gebruikt wordt. - De leidingen periodiek te controleren op lekkage.

Waterstop gebruiken

Een waterstop is het perfecte beschermingssysteem tegen lekkage. Een waterstop wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af.  Een waterstop is een elektrisch component. • Zorg ervoor dat u de waterstop niet beschadigt. • Zorg dat u de watertoevoerslang die op de waterstop wordt aangesloten, niet draait of knikt.  Draai in het geval van een beschadigde waterstop de kraan dicht en trek onmiddellijk de stekker uit het stopcontact. Zodra u deze maatregelen hebt getroffen, neemt u contact op met de klantenservice van Samsung of een erkende installateur.

Afvoer

Als u een speciale afvoer voor het afwaswater gebruikt, sluit u de afvoerslang aan op een afvoer die zich tussen de 30 cm tot 70 cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan er water in de vaatwasser terugstromen of wordt het water niet volledig afgevoerd.

Uw vaatwasser installeren

Ondergrond

Voor de beste prestaties moet uw vaatwasser worden geïnstalleerd op een stevige, vlakke ondergrond. Houten vloeren moeten mogelijk worden verstevigd om de trillingen te minimaliseren. Tapijt en zachte tegels zijn factoren die voor trillingen kunnen zorgen, waardoor uw vaatwasser tijdens het gebruik enigszins kan gaan bewegen.  Plaats de vaatwasser nooit op een verhoging of zwakke ondergrond.

Omgevingstemperatuur

Installeer uw vaatwasser niet op een locatie waar het kan vriezen. Er blijft altijd wat water achter in de veiligheidsklep, pomp en slang van de vaatwasser. Wanneer het water in het apparaat of de slangen bevriest, kan dit leiden tot schade aan het apparaat en de componenten.

UW VAATWASSER INSTALLEREN (ALLEEN VOOR INSTALLATIE ONDER DE GOOTSTEEN)

STAP 1. Het werkblad verwijderen

1. Verwijder de 2 schroeven boven aan de achterkant van de vaatwasser.  2. Schuif het werkblad achteruit en til het vervolgens ophoog om het te verwijderen.   U kunt het kunststof onderdeel dat het werkblad ondersteunt weggooien.  12_ Uw vaatwasser installeren STAP 2. De vaatwasser waterpas zetten  1. U kunt de hoogte van het product aanpassen door de voetjes te verstellen. \- Til de voorkant van het product ietsje omhoog en draai aan de voetjes om de hoogte in te stellen. \- Het product is 40 mm in hoogte verstelbaar. 2. Duw het product op zijn plaats onder de gootsteen en gebruik een waterpas om ervoor te zorgen dat het product waterpas staat. \- Zorg ervoor dat de slangen of het netsnoer niet verdraaid zitten als u het product op zijn plaatst duwt onder de gootsteen. 3. Installeer het product zodanig dat er een vrije ruimte van ten minste 4 mm is tussen de bovenkant van het product en de onderkant van het bovenblad van de gootsteen. Zet het netsnoer na de installatie niet vast met een kabelbinder die een metalen draad bevat.

Uw vaatwasser installeren

STAP 3. De slangen en elektriciteitskabels aansluiten

 1. Verwijder de slanghouder die aan het product is bevestigd en knip een deel van de houder af (zie afbeelding). 2. Gooi het deel dat u er zojuist hebt afgeknipt, weg en gebruik alleen het gedeelte dat in de afbeelding wordt getoond. 3. Bevestig de houder aan de muur door de 2 schroeven vast te draaien. 4. Duw de slang in de bevestigde slanghouder. Installeer de afvoerslang 30 cm tot 80 cm boven de onderkant. 5. Sluit de afvoerslang aan op de waterafvoer.  Zorg er bij het aansluiten van de afvoerslang voor dat deze tijdens de afpompfase niet beweegt. Zorg er voor dat de toevoerslang, afvoerslang en het netsnoer niet worden geknikt of gevouwen. 6. Open de deur en verwijder alle schuim, pakpapier en overbodige onderdelen. 7. Schakel de aardlekschakelaar die u bij aanvang van de installatie hebt uitgeschakeld, weer in. 8. Open de waterkraan voor de watertoevoer naar de vaatwasser. 9. Schakel de vaatwasser in, selecteer een programma en voer dit uit.  Controleer of het apparaat goed wordt ingeschakeld en of het apparaat ook water lekt tijdens het gebruik. Als er tijdens het gebruik geen storingen optreden, zet u het apparaat uit en gaat u naar nr. 5 hierboven. Als er wel een storing is opgetreden, schakelt u de vaatwasser uit, draait u de watertoevoerkraan dicht en raadpleegt u de lijst met contactgegevens op de achterzijde van deze handleiding om contact op te nemen met een servicecenter.  Controleer beide uiteinden van de aansluitingen van watertoevoerleiding en afvoerslang op waterlekkage.

Testrun

Zorg dat u uw vaatwasser juist installeert door het wasprogramma Snel of Voorspoelen uit te voeren nadat de installatie is voltooid.

14_ Uw vaatwasser installeren

Voordat u het product in gebruik neemt

HET WATERONTHARDINGSSYSTEEM GEBRUIKEN

Voor de beste resultaten is er zacht water nodig. Hard water bevat onzuiverheden die een negatieve invloed op de prestaties van het apparaat kunnen hebben. U moet het water ontharden wanneer het water harder is dan 1,0 mmol/l (6 °d – Duitse hardheid). Hiervoor hebt u het volgende nodig: • Vaatwaszout. - Configuratie van de waterhardheid in overeenstemming met uw gebied.  Voor meer informatie over de waterhardheid in uw regio, neemt u contact op met het lokale waterbedrijf.  Als de waterhardheid van het water varieert, stelt u de vaatwasser in op de hoogste meetwaarde. Wanneer de waterhardheid bijvoorbeeld varieert van 6,7 mmol/l tot 9,0 mmol/l, stelt u de vaatwasser in op 9,0 mmol/l. De standaardinstelling van de vaatwasser voor de waterhardheid is 3 (4,0-5,5 mmol/l). Als de instelling overeenkomt met de waterhardheid in uw regio, hoeft u de instelling niet te wijzigen. Als u het niveau van de waterhardheid moet aanpassen, volgt u de onderstaande instructies.

Het niveau van de waterhardheid instellen

1. Houd de toetsen Uitgestelde start Ⓧ en Halve lading 1/2 ingedrukt en druk vervolgens op de toets Power (Aan/uit) Ⓧ om de instellingen voor de waterhardheid weer te geven. 2. Zodra u de instelling voor de waterhardheid hebt aangepast, wordt het huidige waterhardheidsniveau weergegeven. 3. Gebruik de toets Halve lading 1/2 om een waterhardheidsniveau tussen de 0 en 5 te selecteren. (Zie de onderstaande tabel voor de waterhardheidsinstellingen in uw regio.)  Als het waterhardheidsniveau in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U stelt de waterhardheid voor de vaatwasser echter in op 0. 4. Als u de waterhardheidsinstellingen wilt sluiten, drukt u op de toets Power (Aan/uit) ⏻.

Waterhardheidstabel

De hardheid van het water wordt uitgedrukt in de Duitse hardheid (°dH), de Franse hardheid (°TH) of mmol/l (internationale eenheid voor de waterhardheid).

Niveau	Waterhardheid Regeneratie				ontharder/vaatwasprogramma(ECO-programma)	Zouttoevoer
	°dH °TH mmol/l	Bereik
0 <6	<10 <1,0			Geenrecirculatie	Nee	Nee
1	6~14	10~25	1~2,5	1/8	Ja	Ja
2	14~23	25~40	2,5~4,0	1/5	Ja	Ja
3	23~31	40~55	4,0~5,5	1/3	Ja	Ja
4	31~40	55~70	5,5~7,0	1/2	Ja	Ja
5	>40	>70	>7,0	1/1	Ja	Ja

Voordat u het product in gebruik neemt

Voordat u het product in gebruik neemt

HET GELUID IN- OF UITSCHAKELEN

1. Houd de toetsen Uitgestelde start ⏻ en Halve lading 1/2 ingedrukt en druk vervolgens op de toets Power (Aan/uit) ♦om de functie Geluid aan/uit in of uit te schakelen. 2. Druk op de toets Reinigen om de functie Geluid aan/uit in of uit te schakelen. - Als het indicatielampje 'Spoelmiddel bijvullen' brandt, is de functie Geluid aan ingeschakeld. - Als het indicatielampje 'Spoelmiddel bijvullen' wordt uitgeschakeld, is de functie Geluid uit ingeschakeld.  Wanneer de functie Geluid uit is ingeschakeld en er een fout optreedt, wordt er wel een foutmeldingssignaal weergegeven. 3. Om de instellingen voor Geluid aan/uit te sluiten, drukt u op de toets Power (Aan/uit)

VAATWASZOUT GEBRUIKEN

Het zoutreservoir vullen

Om het water te ontharden, moet u het zoutreservoir met vaatwaszout vullen.  Gebruik alleen vaatwaszout.  Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen.  Vul het zoutreservoir altijd vlak voordat u een van de volledige vaatwasprogramma's uitvoert om corrosie door overmatig zout of zout water te voorkomen. 1. Open de deur. 2. Draai het deksel van het zoutreservoir open door deze tegen de klok in te draaien.  3. Vul het zoutreservoir met water (alleen nodig wanneer u het apparaat voor het eerst gebruikt). 4. Voeg het vaatwaszout toe.  Het vaatwaszoutreservoir heeft een capaciteit van ongeveer 1 kg. Voeg niet te veel zout aan het reservoir toe. 5. Verwijder het overtollige zout rond de opening van het zoutreservoir en de afdichting.  Als het overtollige zout niet wordt verwijderd, sluit het deksel van het reservoir mogelijk niet goed af en kan er zout water in de vaatwasser vloeien. Dit heeft een negatieve invloed op de prestaties.  16_ Voordat u het product in gebruik neemt 6. Draai het deksel van het zoutreservoir goed vast door deze met de klok mee te draaien.  U wordt aangeraden de functie Voorspoelen suit te voeren om de trommel te reinigen wanneer u een grote hoeveelheid zout of zout water in de binnenste trommel hebt gemorst. Achterblijvende zoutkorrels of zout water kunnen corrosie veroorzaken.  Afhankelijk van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje 'Zout bijvullen Swordt uitgeschakeld.

Het indicatielampje voor het bijvullen van zout controleren

Als het indicatielampje 'Zout bijvullen \$' brandt, volgt u de bovenstaande procedure om vaatwaszout toe te voegen.  Wanneer het indicatielampje 'Zout bijvullen ' brandt, betekent dit dat u vanaf dat moment nog drie vaatwasprogramma's kunt uitvoeren.

SPOELMIDDEL GEBRUIKEN

Het spoelmiddelreservoir vullen

Zodra het indicatielampje op het bedieningspaneel voor het bijvullen van spoelmiddel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser.  Gebruik geen gewoon wasmiddel in het spoelmiddelreservoir. 1. Draai het deksel van het spoelmiddelreservoir open door deze tegen de klok in te draaien.  2. Vul het spoelmiddelreservoir met spoelmiddel.  Gebruik het kijkglas wanneer u het reservoir met spoelmiddel vult.  Vul het reservoir maximaal bij tot aan het spoelmiddelniveau, aangezien het reservoir anders kan overstromen tijdens het gebruik van de vaatwasser.  Verwijder eventueel overgelopen spoelmiddel met een doek, om overmatige schuimvorming bij de volgende cyclus te voorkomen.  3. Stel voor de spoelmiddelinstelling een waarde tussen de 1 en 6 in. Hoe hoger het niveau, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de knop te draaien. 4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de klok mee te draaien.

Uw vaatwasser laden

RICHTLIJNEN VOOR HET WASSEN VAN DE VAAT

Volg deze eenvoudige richtlijnen voor de beste resultaten en om energie te besparen.

Voordat u de vaat laadt

 Ontdoe de vaat van voedselresten, zoals botten, vruchtzaad enz., en afval, zoals tandenstoker, papieren servetten enz. Voedselresten en afval kunnen uw vaat beschadigen, lawaai maken of zelfs resulteren in een defect aan het apparaat.  Was geen items die zijn bedekt met as, zand, wax, smeerolie of verf. Deze materialen beschadigen het apparaat en as lost niet op en wordt alleen maar verspreid.

Items die niet geschikt zijn voor de vaatwasser

- Koper, brons, tin, ivoor en aluminium items of items die zijn voorzien van een kleefmiddel - Niet-hittebestendige plasticsoorten - Handwerk, antiek, waardevolle vazen en decoratief glaswerk • Op glazuur aangebrachte kleuren - Houten bestek en aardewerk of items met houten onderdelen • Fijn glaswerk of glaswerk dat loodkristal bevat  Zilverwerk dat in aanraking komt met voedsel dat zwavel bevat, kan verkleuren. Bijvoorbeeld eigeel, uien, mayonaise, mosterd, vis, visnat en marinades. \- Wanneer glazen regelmatig worden gewassen, kunnen ze dof worden. Gebruik de vaatwasser niet voor fijn glaswerk of glaswerk dat loodkristal bevat.  Aluminium componenten (bijvoorbeeld vetfilters) moeten niet worden gereinigd met bijtende, alkalinehoudende reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een chemische reactie veroorzaken. Gebruik alleen items, bijvoorbeeld glazen, porselein en bestek, die de fabrikant als vaatwasserbestendig aanmerkt.

DE MANDEN GEBRUIKEN

Hanteren van de manden

 Gebruik niet overmatig veel kracht om de manden uit of in te schuiven. Als u dit wel doet, kunt u de manden en de items in de manden beschadigen. 18 Uw vaatwasser laden

De bovenste mand gebruiken

Gebruik de bovenste mand voornamelijk voor kleine, lichte of fijne items, zoals kopjes, schotel, dessertkommen, enz.

De bovenste mand bijstellen

U kunt de hoogte van de bovenste mand aanpassen om extra ruimte te creëren voor grote items in de bovenste of onderste mand.  Verwijder alle items uit de kopjesrekken voordat u de hoogte aanpast. Als u dit niet doet, kunt u de items en de mand beschadigen. 1. Trek de bovenste mand naar buiten. 2. De bovenste mand verhogen: houd de bovenste mand aan beide zijden vast en trek de mand voorzichtig zo ver mogelijk naar buiten.  3. De bovenste mand verlagen: houd de bovenste mand aan beide zijden vast en til de mand iets op. Duw de mand vervolgens voorzichtig omlaag.   Wanneer u de hoogte aanpast, moet u ervoor zorgen dat de bovenste sproeiarm de vaat in de onderste mand niet raakt wanneer deze draait.  Zorg ervoor dat de bovenste mand waterpas is. Als de bovenste mand scheef wordt geplaatst, kan de deur niet volledig worden gesloten en levert dit problemen op met de bediening van de vaatwasser.  Til de bovenste mand niet slechts aan één kant op. Wanneer u dit doet, kan de deur niet volledig worden gesloten en resulteert dit in problemen met de bediening van de vaatwasser.

De onderste mand gebruiken

Gebruik de onderste mand voor grote borden en zware items als serveerborden, pannen, potten, kommen enz. Kleine items als schotels kunnen ook in de onderste mand worden geplaatst.  Plaats geen fijn glaswerk in de onderste mand.

Uw vaatwasser laden

De scharnierende pinnen gebruiken

Met de scharnierende pinnen kunt u ruimte voor grote items in de onderste mand maken. 1. U kunt de scharnierende pinnen plat naar beneden duwen.

De bestekbak gebruiken (DW-FG720, D154, DW5363PGB, D156)

 De inzetstukken van de bestekbak kunnen worden verwijderd. U kunt bijvoorbeeld één kant van de inzetstukken verwijderen om ruimte te maken voor grote items in de bovenste mand. 1. Plaats het bestek zoals wordt weergegeven in de afbeelding.  2. Bevestig de inzetstukken aan de bestekbak. Wanneer u grote items in de bak plaatst, kunnen deze de bovenste sproeiarm belemmeren. Als de grepen van de lepels niet in de houders passen, plaatst u ze andersom.  3. Verwijder de inzetstukken van de bestekbak na afloop van het programma.  20 Uw vaatwasser laden

De bestekmand gebruiken (DW-FG520, D153, DW5343TGB, D155)

De bestekmand is voorzien van een deksel met openingen, zodat de messen, lepels of vorken in afzonderlijke stands kunnen worden geplaatst om te voorkomen dat ze beschadigen of verkleuren. 1. Plaats de verschillende typen bestek zoals wordt weergegeven in de afbeelding.  Plaats messen met het oog op de veiligheid in het messenrek. (op bepaalde modellen) (Uw vaatwasser is mogelijk niet voorzien van het messenrek dat wordt beschreven)  2. Plaats de bestekbak in de onderste mand. Als u slechts een kleine hoeveelheid bestek afwast, kunt u de bestekmand uit elkaar halen en één kant gebruiken.  Plaats geen lange items in de bestekmand. Wanneer de greep te lang is, kan deze de bovenste sproeiarm belemmeren.  De bestekmand kan ook worden gebruikt met het deksel open. 1. Licht het deksel op en bevestig deze aan het handvat, zoals wordt weergegeven in de afbeelding. Als u de mand in tweeën wilt delen, trekt u de ene kant van de bestekmand in de richting van de pijl (zie afbeelding) terwijl u de andere kant vasthoudt.

Uw vaatwasser laden

De kopjesrekken gebruiken

U kunt kopjes, kleine items en lang kookgerei op de kopjesrekken plaatsen. Dit is ook een handige manier om wijnglazen af te wassen. Plaats de wijnglazen op de pinnen van de kopjesrekken. Wanneer de kopjesrekken niet worden gebruikt, kunnen ze ook omhoog worden geklapt.  Pas de hoogte van de bovenste mand niet aan wanneer glashouders omhoog staan. In dat geval kunt u de bovenste lade niet naar binnen schuiven.

WASMIDDEL GEBRUIKEN

Voor alle vaatwasprogramma's, met uitzondering van Voorspoelen ⚡, moet u een afwasmiddel in het vaatwasmiddelcompartiment gebruiken. Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma.  Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt.  Adem of slik geen vaatwasmiddelen in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellijk een arts.  Houd vaatwasmiddelen buiten het bereik van kinderen.

Het vaatwasmiddelbakje vullen

1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling omlaag te drukken. Het klepje staat na afloop van een vaatwasprogramma altijd open.  2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de aanbevolen hoeveelheid vaatwasmiddel. 3. Sluit het klepje door dit naar links en vervolgens omlaag te duwen.  22 Uw vaatwasser laden 4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt, doet u een kleine hoeveelheid vaatwasmiddel (ongeveer 8 g) op de deur. Dit wordt gebruikt tijdens het voorspoelen.

Vaatwastabletten gebruiken

U kunt ook 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten gebruiken. Vaatwastabletten bevatten, afhankelijk van het type, een combinatie van een vaatwasmiddel, een spoelmiddel en/of vaatwaszout.  Raadpleeg de instructies van de fabrikant voordat u een vaatwastablet gebruikt en controleer of deze geschikt is voor de waterhardheid in uw regio. 1. Druk de vergrendeling van het vaatwasmiddelbakje open en open het klepje van het vaatwasmiddelbakje. 2. Plaats het vaatwastablet in het vaatwasmiddelbakje voor het hoofdprogramma en sluit het klepje. 3. Druk op het bedieningspaneel op de toets Vaatwastabletten om de functie Vaatwastabletten in te schakelen.

Uw vaatwasser bedienen

BASISINSTRUCTIES

1. Open de deur. 2. Vul de manden.  Plaats niet te veel vaat in de manden. 3. Zorg ervoor dat de sproeiarmen niet worden belemmerd. 4. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig). 5. Druk op de toets Power (Aan/uit) ⏻ om de vaatwasser in te schakelen. 6. Gebruik de toets PROG. (PROGRAMMA) om een programma te selecteren dat geschikt is voor het type lading. (Zie het gedeelte "De programmaselectietoetsen gebruiken" op pagina 24.) Het indicatielampje voor het geselecteerde programma gaat branden. 7. Selecteer eventueel aanvullende functies. De bijbehorende indicatielampjes gaan branden. 8. Druk op de toets Start/Reset ◇ en sluit de deur om het programma te starten. 9. Als de wasbeurt is voltooid, hoort u een geluidssignaal. De stroom wordt na 10 minuten automatisch uitgeschakeld. 10. Haal de vaatwasser leeg.  Verwijder eerst de vaat uit de onderste mand, vervolgens uit de bovenste mand en dan de bestekbak (indien geladen). Zodoende voorkomt u dat er water uit de bovenste mand op de items in de onderste mand drupt.

DE PROGRAMMASELECTIETOETSEN GEBRUIKEN

Gebruik de toets PROG. (PROGRAMMA) om een programma te selecteren dat geschikt is voor het type lading en de mate van vervuiling.

Symbool	Programma Beschrijving
	Intensief 70 °C Sterk vervuilde items, zoals potten en pannen
	Auto 40 tot 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling
	Normaal 65 °C (DW-FG520, D153)	Normaal vervuilde dagelijkse items
	Express 65 °C	Normaal vervuilde dagelijkse items, met een kort programma
	ECO 45 °C	Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik
	Snel 50 °C Licht vervuild met zeer kort programma
	Fijn 40 °C Licht vervuilde fijne items
	Voorspoelen (DW-FG720, D154, DW5363PGB, D156)	Koud spoelen om het vuil te verwijderen op vaat die al langere tijd staat of om de opgedroogde vaat te weken voordat er een ander programma wordt uitgevoerd.

 De functie Voorspoelen gebruiken (DW-FG520, D153, DW5343TGB, D155) Druk op de toets Voorspoelen om de functie Voorspoelen te gebruiken. 24_ Uw vaatwasser bedienen

Een programma onderbreken

Als u de deur opent terwijl er een programma wordt uitgevoerd, wordt het programma tijdelijk onderbroken. Als u het programma wilt hervatte, sluit u de deur.  Het water in de vaatwasser kan zeer heet zijn. Open de deur daarom alleen als dit absoluut noodzakelijk is en ga uiterst voorzichtig te werk.

Een programma wijzigen

Als het programma al is gestart en u dit wilt wijzigen, volgt u de onderstaande instructies:  Als het klepje van het vaatwasmiddelbakje al is geopend, moet u het programma niet meer wijzigen. 1. Open de deur om het programma te onderbreken. 2. Houd de toets Start/Reset ◇ 3 seconden ingedrukt om het programma te resetten.  \- Zodra het programma is gereset, wordt het water in de vaatwasser afgevoerd. Dit duurt ongeveer 1 minuut. Zodra het water is afgevoerd, kunt u een ander programma selecteren. \- Als u het afvoerproces wilt overslaan, drukt u op de toets Power (Aan/uit) ⏻ om de vaatwasser uit te schakelen. Vervolgens drukt u nogmaals op de toets om de vaatwasser weer in te schakelen. U moet de aanvullende functies opnieuw selecteren. 3. Selecteer een ander programma en druk op de toets Start/Reset 4. Sluit de deur om het nieuwe programma te starten.

DE FUNCTIE UITGESTELDE START GEBRUIKEN

U kunt de vaatwasser zodanig instellen dat het geselecteerde programma op een later tijdstip wordt gestart. Hiervoor selecteert u een vertraging tussen 1 en 24 uur (met intervallen van 1 uur). 1. Open de deur en laad de manden. 2. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig). 3. Druk op de toets Power (Aan/uit) ⏻ om de vaatwasser in te schakelen. 4. Selecteer het programma en de functies. 5. Gebruik de toets Uitgestelde start ⏻ om een vertragingstijd op te geven. 6. Druk op de toets Start/Reset ◆. Het indicatielampje voor Uitgestelde start ⚙ brandt en de klok begint met aftellen. 7. Als u de functie Uitgestelde start wilt uitschakelen, houdt u de toets Start/Reset ◇ 3 seconden ingedrukt om het programma te resetten.

HET DIGITALE DISPLAY GEBRUIKEN

Het digitale display toont u de resterende tijd voor het vaatwasprogramma, statusinformatie (Uitgestelde start, Zout bijvullen, Spoelmiddel bijvullen en Kinderslot) en foutcodes. Als er tijdens het gebruik van de vaatwasser een fout optreedt, wordt de code voor de fout weergegeven en klinkt er een piepsignaal. Zie het gedeelte "Informatiecodes" op pagina 32.

Tijdweergave

In het gedeelte met de tijdweergave kunt u zien hoe lang het nog duurt (in uren en minuten) voordat het geselecteerde programma is voltooid. De resterende tijd kan variëren, zelfs voor hetzelfde programma. Dit verschil kan worden veroorzaakt door een verschil in de watertemperatuur, de reactiveringscyclus en de grootte en staat van de lading.

Uw vaatwasser bedienen

Indicatielampje Zout bijvullen

Als het indicatielampje 'Zout bijvullen \$' brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. Voor het bijvullen van het zoutreservoir, zie het gedeelte "Het zoutreservoir vullen" op pagina 16.

Indicatielampje Spoelmiddel bijvullen

Als het indicatielampje 'Spoelmiddel bijvullen *' brandt, betekent dit dat het spoelmiddel in de vaatwasser bijna op is en moet worden bijgevuld. Voor het bijvullen van het spoelmiddelreservoir, zie het gedeelte "Het spoelmiddelreservoir vullen" op pagina 17.

EXTRA FUNCTIES GEBRUIKEN

Intensieve zone (DW-FG720, D154, DW5363PGB, D156)

Gebruik deze functie voor moeilijk te reinigen, sterk vervuilde vaat, potten en pannen en vaat met veel olie. Plaats de items boven de sproeischijven in de intensieve zone (Zie het gedeelte "De onderdelen en het bedieningspaneel controleren" op pagina 9) en druk op de toets Intensieve zone

Halve lading

Gebruik voor een kleine lading met een beperkt aantal items alleen de bovenste of onderste mand om energie te besparen. Druk op de toets Halve lading 10m de bovenste of onderste mand te selecteren.

Vaatwastabletten

Als u 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten wilt gebruiken, selecteert u een programma en drukt u op de toets Vaatwastabletten (TABS). (De functie Vaatwastabletten is beschikbaar voor alle programma's, met uitzondering van Voorspoelen) Als u de functie Vaatwastabletten selecteert, wordt het indicatielampje 'Spoelmiddel bijvullen *' uitgeschakeld.

Reinigen

Druk op de toets Reinigen ♂ voor de best mogelijke hygiène in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 70 °C verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Voorspoelen 📄 en Fijn 🌐.

Kinderslot

Met de functie Kinderslot worden alle toetsen vergrendeld, zodat de geselecteerde programma's niet kunnen worden gewijzigd.

In- en uitschakelen

Als u de functie Kinderslot wilt in- of uitschakelen, houdt u de toets Reinigen ⚫ 3 seconden ingedrukt. Het indicatielampje 'Kinderslot 🔊' gaat branden om aan te geven dat de functie Kinderslot is gactiveerd. Wanneer u de functie Kinderslot inschakelt, worden alle toetsen vergrendeld. 26 Uw vaatwasser bedienen

Uw vaatwasser reinigen en onderhouden

Als u de vaatwasser goed schoonhoudt, resulteert dit in betere prestaties, voorkomt u onnodige reparaties en verlengt u de levensduur.

DE BUITENKANT REINIGEN

Wanneer u op de vaatwasser morst, kunt u de vaatwasser het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om de gemorste stoffen en stof van het bedieningspaneel te vegen.  Gebruik geen benzeen, wax, thinner, bleekmiddel of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken.  Reinig de vaatwasser niet door er water over te sprenkelen. Zorg er met name voor dat de elektrische componenten niet in contact komen met water.  Als uw vaatwasser is voorzien van een roestvrij stalen deurpaneel, gebruikt u een zachte doek en een speciaal reinigingsmiddel voor roestvrij stalen huishoudelijke apparaten of een vergelijkbaar product om de deur te reinigen.

DE BINNENKANT REINIGEN

In het geval van kalkaanslag of vetresten aan de binnenkant, verwijdert u deze met een vochtige doek of vult u het vaatwasmiddelbakje met een vaatwasmiddel en voert u het programma met de hoogste spoeltemperatuur uit, zonder dat u items in de vaatwasser plaatst.  Verwijder de afdichting aan de voorzijde niet. Wanneer u de afdichting verwijdert, kan er lekkage ontstaan of functioneert de vaatwasser niet naar behoren.

DE FILTERS SCHOONMAKEN

1. Schakel de vaatwasser uit. 2. Draai de filterhouder tegen de klok in om deze te verwijderen.  3. Verwijder het fijne filter (plat rechthoekig).

Uw vaatwasser reinigen en onderhouden

4. Demonteer het groffe filter en microfilter.  5. Verwijder al het vuil of andere resten van de filters en spoel ze af onder stromend water.  6. Monteer de filters in de omgekeerde volgorde, plaats de filterhouder terug en draai de houder vast door deze met de klok mee te draaien.  Als de filterhouder niet goed wordt vastgedraaid, heeft dit een negatieve invloed op de prestaties.

DE SPROEIARMEN SCHOONMAKEN

Als de vaatwasser niet goed presteert of de sproeiarmen verstopt lijken, reinigt u de sproeiarmen. Verwijder de sproeiarmen voorzichtig, aangezien deze makkelijk kunnen breken.  Schakel de vaatwasser uit voordat u de sproeiarmen verwijdert.

De sproeiarmen schoonmaken

1. De inzetstukken van de bestekbak verwijderen (DW-FG720, D154, DW5363PGB, D156) (Zie het gedeelte "De manden gebruiken" op pagina 18.) 2. Draai de hendel op het midden van de bovenste sproeiarm tegen de klok in om de arm te los te koppelen. 3. Verwijder de moer waarmee de sproeiarm en is bevestigd, en verwijder de arm.   28_ Uw vaatwasser reinigen en onderhouden 4. Verwijder de onderste mand. 5. Trek de onderste sproeiarm met een ferme ruk omhoog om deze te verwijderen.  6. Gebruik een puntig voorwerp, zoals een tandenstoker, om voedselresten uit de jets van de sproeiarm te verwijderen.  7. Spoel de sproeiarmen grondig af onder stromend water. 8. Bevestig de sproeiarmen en controleer of ze vrij kunnen roteren.

UW VAATWASSER OPSLAAN

Als u de vaatwasser voor langere tijd moet opslaan, moet u eerst al het water uit het apparaat afvoeren en vervolgens de waterslang loskoppelen. Als er water in de slangen of de interne componenten achterblijft voordat u de vaatwasser opslaat, kan deze beschadigd raken. Nadat u het water hebt afgevoerd en de vaatwasser hebt losgekoppeld, moet u de watertoevoerkraan dichtdraaien en de stroomonderbreker uitschakelen.

Problemen oplossen en informatiecodes

CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW VAATWASSER...

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
Het apparaat start niet.	De deur is niet volledig gesloten.De toets Start/Reset ☑is niet geselecteerd.	Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start/Reset ☑woordat u de deur sluit.
	Er is geen programma geselecteerd.	Selecteer een programma.
	Het netsnoer is niet correct aangesloten.	Sluit het netsnoer aan.
	Er wordt geen water toegevoerd.	Controleer of de watertoevoerkaan is geopend.
	Het bedieningspaneel is vergrendeld.	Schakel de functie Kinderslot uit om het bedieningspaneel te ontgrendelen.
Er hangt een nare geur.	Na het laatste programma is er water achtergebleven.	Vul het vaatwasmiddelbakje zonder vaat te laden en voer het programma Auto Autom de vaatwasser te reinigen.
Er is water achtergebleven nadat het programma is beëindigd.	De afvoerslang is geknikt of verstopt.	Trek de slang recht en ontstop deze.
Er blijven voedselresten achter op de vaat.	Er is een verkeerd programma geselecteerd.	Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat.
	Het filter is vuil of niet goed bevestigd.	Maak het filter schoon en zorg ervoor dat de filters goed worden bevestigd.
	Er wordt geen of onvoldoende vaatwasmiddel gebruikt.	Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel.
	De waterdruk is te laag.	De waterdruk moet tussen de 0,05 en 0,8 MPa liggen.
	De jets van de sproeiarmen zitten verstopt.	Maak de sproeiarmen schoon.
	De vaat is niet goed geladen.	Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd.
	Het water is te hard.	Controleer of het indicatielampje voor het bijvullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe.

30_ Problemen oplossen en informatiecodes

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
De vaat droogt niet goed.	Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir.	Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen.
	Er zijn vaatwastabletten gebruikt zonder dat de functie Vaatwastabletten is geselecteerd.	Selecteer de functie Vaatwastabletten of gebruik een spoelmiddel.
	Er blijft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser.	Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt.
De vaatwasser maakt lawaai.	De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tijdens de beginfase van het afpompen.	Dit is normaal.
	De vaatwasser staat niet waterpas.	Zorg ervoor dat de vaatwasser waterpas staat.
	U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot.	Deel de vaat opnieuw in.
Er blijft een geel of bruin laagje op de kopjes en schotels achter.	Dit kan worden veroorzaakt door koffie of thee.	Gebruik een programma met een hogere temperatuur.
Er branden geen indicatielampjes.	Het netsnoer is niet correct aangesloten.	Sluit het netsnoer aan.
De armen draaien niet soepel.	De armen zitten verstopt met voedselresten.	Maak de armen schoon.
Er blijft een wit laagje op het bestek of aardewerk achter.	Er is hard water gebruikt.	Controleer het indicatielampje voor het bijvullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid.

Problemen oplossen en informatiecodes

INFORMATIECODES

Informatiecodes worden weergegeven om u inzicht te geven in wat er met uw vaatwasser gebeurt. Als een van de onderstaande codes wordt weergegeven, selecteert u de optie Reset en volgt u de desbetreffende instructies.

CODE BETEKENIS OPLOSSING
bE2 Toetsfout		Controleer of er knoppen blijven vastzitten of dat er langer dan 30 seconden op een knop is gedrukt.
3E, AE Interne communicatiefout		Schakel de vaatwasser uit en vervolgens weer in.
5E Afvoerfout		Controleer of de afvoerslang is geknikt of verstopt.
4E Probleem met de watertoevoer		Zorg dat de watertoevoerkraan is opengedraaid.
4E1 Warmwatertoevoer		Zorg ervoor dat het toegevoerde water niet warmer is dan 80 °C.
HE, HE1 Probleem met het verwarmingselement		Schakel de machine uit en haal de stekker uit het stopcontact, sluit de watertoevoerkraan en neem voor verdere hulp contact op met het servicecentrum.
tE Probleem met de temperatuursensor
1E Laag waterniveau
PE Fout Synchrone motorpositie		Schakel de vaatwasser uit en vervolgens weer in.
LE Fout Waterlek		Schakel de machine uit en haal de stekker uit het stopcontact, sluit de watertoevoerkraan en neem voor verdere hulp contact op met het servicecentrum.
OE Fout Overtollig water

 Zie de achterkant van deze handleiding voor meer informatie over de foutcodes of als u het probleem niet met de voorgestelde oplossing kunt verhelpen, en neem contact op met de klantenservice van Samsung.  Problemen oplossen en informatiecodes

Programmatabel

PROGRAMMATABEL

Mate van vervuiling	Intensief 70	Auto 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normaal 65 (DW-FG520, D153)	Express 65 Eco 45 Snel 50 Fijn	40 Voorspoelen
Hoeveelheid voedselresten	Sterk vervuild	Zeer licht tot sterk vervuild	Normaal vervuild Normaal vervuild Normaal vervuild Licht vervuild Licht vervuild Zeer
Programmavolgorde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►2e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►(2e spoelbeurt) ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►2e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Einde	Voorspoelen ►Hoofprogramma ►1e spoelbeurt ►Warm spoelen ►Drogen ►Einde	Koud spoelen ►Einde
Waterverbruik ()	17,3 9,1~18,5	18,4 11,6			10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Energieverbruik (kWh)	1,5 0,8~1,6	1,4 1,2			0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0 0,7 -

 De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water. Programmatabel

Bijlage

DE VAATWASSER OP EEN MILIEUVRIENDELIJKE WIJZE AFDANKEN

Uw vaatwasser is gemaakt van recyclebare materialen. Houdt u zich bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Snijd de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten. Gebruik niet meer vaatwasmiddel dan aanbevolen in de instructies van de vaatwasmiddelfabrikant.

VERKLARING VAN CONFORMITEIT

Dit product voldoet aan de vereisten van de volgende richtlijnen: EMC-richtlijn 2004/108/EC Laagspanningsrichtlijn 2006/95/EC SPECIFICATIES

MODEL		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Voeding AC 220 - 240 V / 50 Hz
Type Vrijstaand
Waterdruk 0,05 - 0,8 MPa
Wascapaciteit (standaardcouverts)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Nominaal vermogen 2000 - 2300 W
Afmetingen 598 mm (B) X 845 mm (D) X 600 mm (H)
Gewicht	Model	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Uitgepakt 48.0 kg 47.0 kg
	Verpakt 51.0 kg 50.0 kg

34_ Bijlage

Voor standaardtest

 De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242). - Wascapaciteit: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) standaardcouverts • Testnorm: EN50242/IEC60436 - Positie van bovenste mand: laag - Programma: Eco • Aanvullende opties: geen • Spoelmiddelinstelling: 6 • Dosering van standaard vaatwasmiddel - 14PS: 7 g + 28 g - 13PS: 6 g + 26,5 g - Zie de onderstaande afbeeldingen A, B en C voor de schikking van het vaatwerk. Couvert voor 14 personen  < Afbeelding A-1: onderste mand>

1	Soepborden: Havervlokken	6	Kopjes: Thee	12	Soeplepels: Havervlokken
2	Eetborden: Ei	7	Schotels: Thee	13	Vorken: Ei
3	Eetborden: Vlees	8	Glazen: Melk	14	Messen
4	Dessertschalen: Spinazie	9	Kleine/middelgrote kommen: Spinazie	15	Dessertlepels
5	Dessertschalen: Ei	10	Grote schalen: Vlees	16	Theelepels
		11	Ovale schaal: Margarine	17	Serveerbestek

Voor standaardtest

Couvert voor 13 personen

1	Soepborden: Havervlokken	6	Kopjes: Thee	12	Soeplepels: Havervlokken
2	Eetborden: Ei	7	Schotels: Thee	13	Vorken: Ei
3	Eetborden: Vlees	8	Glazen: Melk	14	Messen
4	Dessertschalen: Spinazie	9	Kleine/middelgrote kommen: Spinazie	15	Dessertlepels
5	Dessertschalen: Ei	10	Grote schalen: Vlees	16	Theelepels
		11	Ovale schaal: Margarine	17	Serveerbestek

Productkaart

REGELGEVING (EU) Nr. 1059/2010

Leverancier SAMSUNG SAMSUNG
Modelnaam		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Nominale capaciteit (standaardcouverts)		14 13
Energie-efficiëntieklasse A+ A+
Ecolabel Nee Nee
Jaarlijks energieverbruik (AE C) (kWh/ jaar) 1)		273 276
Energieverbruik standaardprogramma (E t) (kWh)		0,96 0,97
Energieverbruik in de uitstand, P o (W)		0,45 0,45
Energieverbruik in de sluimerstand, P I (W)		3	3
Jaarlijks waterverbruik (AW C), (L) 2)		2800 3360
Waterverbruik standaardprogramma, (L)		10 12
Droogefficiëntieklasse		A	A
Standaardprogramma 3)		Eco Eco
Programmaduur voor het standaard vaatwasprogramma		160 160
Duur van de sluimerstand, (T l) (min.)		10	10
Geluidsemissie via de lucht (dBA re 1pW)		45 48
Installatie	Inbouw	-	-
	Onderbouw	Ja	Ja
	Vrijstaand	Ja	Ja

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen met laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt. 2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt. 3) 'Standaardprogramma' is het standaardafwasprogramma dat geschikt is voor het reinigen van normaal vervuild vaatwerk. Dit is het meest efficiënte programma met betrekking tot energie- en waterverbruik.  VRAGEN OF OPMERKINGEN?

LAND BEL OF BEZOEK ONS ONLINE OP
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201-24-18		www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70 19 70 www.samsung.com
FINLAND 030-6227 515 www.samsung.com
FRANCE 01 48 63 00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA 1300 362 603 www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

Codenr.: DD68-00093E-07_NL  Série DW-FG720, D154 Série DW-FG520, D153 Série DW5363PGB, D156 Série DW5343TGB, D155

Handleiding voor de gebruiker van de vaatwasser

Planet First 100% Recycled Paper Este manual foi feito com papel 100% reciclado.

Stel je de mogelijkheden voor

Obrigado por ter adquirido este produto Samsung. Para receber uma assistência mais completa, registe o seu produto em  www.samsung.com/register SAMSUNG

Functies van uw nieuwe Samsung vaatwasser

A sua nova máquina de lavar loiça vai mudar a forma como vê a lavagem da loiça. Desde as suas funcionalidades especializadas à sua eficiência energética, a sua nova máquina de lavar loiça Samsung assegura que a lavagem da sua loiça é feita com a maior facilidade e simplicidade.

1. 3-fasen filtersysteem

O sistema de filtragem de 3 fases da sua nova máquina de lavar loiça Samsung filtra todos os pedaços de alimentos dos seus pratos, chávenas, utensílios de cozinha e talheres. O sistema de filtragem avançado filtra com precisão e recolhe todos os vestígios de alimentos para que possa ter a certeza que os seus pratos saem completamente limpos. As máquinas de lavar loiça Samsung têm os sistemas de filtragem mais eficientes da sua classe.

2. Condensatiedroogtechnologie

A sua nova máquina de lavar loiça Samsung utiliza a energia térmica latente do último ciclo de enxaguamento para secar a carga. Além de poupar energia, este processo evita que o vapor saia da máquina de lavar loiça e provoque ferimentos. Este manual do utilizador contém informações importantes relativas à utilização e manutenção da sua nova máquina de lavar loiça Samsung. Consulte o manual para obter instruções detalhadas sobre como utilizar o painel de controlo e obter sugestões para conseguir tirar o máximo partido das funcionalidades e tecnologias mais recentes da sua nova máquina de lavar loiça. A secção “Quadro de programas” contém uma tabela resumida dos programas disponíveis, e a secção “Resolução de problemas” contém informações sobre a resolução de problemas habituais. 2_ Funcionalidades da sua nova máquina de lavar loiça Samsung

Veiligheidsinstructies

Parabéns por ter adquirido a sua nova máquina de lavar loiça Samsung. Este manual contém informações importantes sobre a instalação, utilização e manutenção do seu electrodoméstico. Leia este manual com atenção para tirar partido de todas as vantagens e funcionalidades da sua máquina de lavar loiça.

WAT U MOET WETEN OVER DE VEILIGHEIDSINSTRUCTIES

Leia este manual com toda a atenção para assegurar que sabe como utilizar as inúmeras funcionalidades e funções do seu novo electrodoméstico de forma segura e eficiente, e guarde-as num sítio seguro e próximo do electrodoméstico para referência futura. Apenas utilize este electrodoméstico para a finalidade a que se destina e que é descrita neste manual do utilizador. Os avisos e as importantes instruções de segurança deste manual não abrangem todas as condições e situações que poderão ocorrer. O utilizador deve sempre ter em conta o senso comum e ter cuidado e atenção durante a instalação, manutenção e funcionamento da sua máquina de lavar loiça. Dado que as instruções de funcionamento que se seguem abrangem vários modelos, as características da sua máquina de lavar loiça podem diferir ligeiramente das descritas neste manual. Como tal, alguns sinais de aviso podem não se aplicar ao seu modelo. Se tiver dúvidas ou questões, contacte o seu centro de assistência mais próximo ou procure ajuda e informações online em www.samsung.com.

BELANGRIJKE VEILIGHEIDSMAATREGELEN EN SYMBOLEN

Símbolos de segurança importantes

[H305]	Práticas perigosas ou pouco seguras que podem resultar em ferimentos graves e/ou danos na propriedade.
	Práticas perigosas ou pouco seguras que podem resultar em ferimentos e/ou danos na propriedade.
	Siga as precauções de segurança básicas que se seguem de forma a reduzir o risco de incêndio, explosão, choque eléctrico, ou ferimentos durante a utilização da sua máquina de lavar loiça:
	NÃO tente.
	NÃO desmonte.
	NÃO toque.
	Siga as instruções escrupulosamente.
	Desligue a ficha de alimentação da tomada.
	Certifique-se de que o electrodoméstico tem ligação à terra para evitar choques eléctricos.
	Ligue para o centro de assistência para obter ajuda.
	Nota

Estes símbolos de aviso estão aqui para evitar ferimentos ao utilizador e a outros. Siga-os escrupulosamente. Mantenha estas instruções num local seguro e certifique-se de que novos utilizadores estão familiarizados com o conteúdo. Transmita as instruções a eventuais proprietários futuros. Instruções de segurança

Veiligheidsinstructies

Belangrijke veiligheidsmaatregelen

 Este electrodoméstico está em conformidade com os requisitos de segurança actuais. Uma utilização não adequada pode, no entanto, levar a ferimentos e a danos na propriedade. Para evitar o risco de acidentes e danos no electrodoméstico, leia estas instruções com atenção antes de utilizá-lo pela primeira vez. Estas contêm informações importantes sobre a sua segurança, utilização e manutenção.  Tal como acontece com qualquer equipamento que utiliza electricidade e peças móveis, existem riscos potenciais. Para utilizar este electrodoméstico em segurança, familiarize-se com o respectivo funcionamento e tenha cuidado ao utilizá-lo.  Não permita que crianças (ou animais domésticos) brinquem com a sua máquina de lavar loiça ou entrem para dentro da mesma. A porta da máquina de lavar loiça não abre facilmente a partir do interior, e as crianças poderiam ficar gravemente feridas se ficassem presas no interior.  As crianças devem ser supervisionadas para assegurar que não brincam com o electrodoméstico.  Se a ficha (cabo de alimentação) estiver danificada, deve ser substituída pelo fabricante, pelo respectivo técnico de assistência, ou por alguém com qualificações semelhantes de modo a evitar riscos.  Este electrodoméstico deve ser posicionado de forma a que a ficha de alimentação, as torneiras de fornecimento de água, e os tubos de escoamento fiquem acessíveis após a instalação.

INSTRUCTIES OVER HET WEEE-MERK

Correcte verwijdering van dit product

(Afval van elektrische en elektronische apparatuur)

(Van toepassing in landen met gescheiden afvalinzameling)

 Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. 4_ Instruções de segurança

INSTRUCTIES VOOR HET GEBRUIK VAN UW AFWASMACHINE

 Esta máquina de lavar loiça não foi concebida para uma utilização comercial. Foi concebida para ser utilizada em residências e em ambientes residenciais e profissionais semelhantes, tais como: - Lojas - Escritórios e salões de exposição e por residentes em estabelecimentos, tais como: • Pousadas e residenciais.  Apenas deve ser utilizada como um electrodoméstico da forma especificada neste manual do utilizador: para a limpeza de loiça e talheres domésticos. Qualquer outra utilização não é suportada pelo fabricante e pode ser perigosa.  O fabricante não pode ser responsabilizado por danos resultantes de uma utilização ou funcionamento incorrecto ou indevido.  Não utilize solventes na máquina de lavar loiça. Perigo de explosão.  Não inale nem ingira detergente para máquina de lavar loiça. Os detergentes para máquina de lavar loiça contêm ingredientes irritantes ou corrosivos que podem inibir a respiração ou causar queimaduras no nariz, boca e garganta se forem ingeridos. Consulte um médico imediatamente na eventualidade de ingestão ou inalação de detergente.  Evite deixar a porta aberta desnecessariamente. Caso contrário, poderá tropeçar na mesma.  Não se sente nem encoste à porta aberta. Tal poderia fazer com que a máquina de lavar loiça se inclinasse e ficasse danificada, além de poder causar ferimentos.  Apenas utilize detergente e abrilhantador formulados para máquinas de lavar loiça domésticas. Não utilize líquido de lavagem.  Não utilize um produto de limpeza forte e ácido.  Não encha o reservatório do abrilhantador com detergente líquido ou em pó. Tal causaria danos graves ao reservatório.  Se inadvertamente encher o reservatório do sal com detergente líquido ou em pó para máquina de lavar loiça causará danos ao descalcificador. Certifique-se de que escolheu o pacote correcto de sal para máquina de lavar loiça antes de encher o reservatório do sal.  Utilize apenas sal grosso especial para máquina de lavar loiça para a reactivação, dado que outros tipos de sal podem conter aditivos insolúveis que poderiam impedir o funcionamento do descalcificador.  Num electrodoméstico com um cesto para talheres (consoante o modelo), a limpeza e a secagem de talheres é mais eficaz se colocar os cabos virados para baixo. No entanto, para evitar o risco de ferimento, coloque facas e garfos, etc. com os cabos virados para cima.  Artigos de plástico que não possam ser lavados em água quente, tais como recipientes de plástico descartáveis, ou loiça e talheres de plástico, não devem ser lavados na máquina de lavar loiça. As altas temperaturas da máquina de lavar loiça poderiam fazer com que derretessem ou perdessem a sua forma.  Nos modelos com a função Início diferido, certifique-se de que o depósito do detergente está seco antes de adicionar detergente. Limpe com um pano, se necessário. O detergente irá obstruir um depósito do detergente húmido e pode não se dispersar de forma eficaz.  As facas e outros utensílios com pontas afiadas devem ser colocados no cesto com as pontas viradas para baixo ou numa posição horizontal.

Veiligheidsinstructies

INSTRUCTIES VOOR DE BESCHERMING VAN KINDEREN

 Este electrodoméstico não é um brinquedo! Para evitar o risco de ferimentos, mantenha as crianças bem afastadas e não permita que brinquem com a máquina de lavar loiça ou nas proximidades, nem permita igualmente que utilizem os controlos da mesma. As crianças não entendem os potenciais perigos do electrodoméstico. Elas devem ser supervisionadas sempre que estiver a trabalhar na cozinha. Também existe o risco de, ao brincarem, as crianças ficarem fechadas dentro da máquina de lavar loiça.  Este electrodoméstico pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que recebam supervisão ou instruções relativas à utilização do electrodoméstico de forma segura e compreendam os perigos envolvidos. As crianças não devem brincar com o electrodoméstico. A limpeza e a manutenção não devem ser efectuadas por crianças sem supervisão.  Crianças mais velhas apenas poderão utilizar a máquina de lavar loiça se o respectivo funcionamento lhes tiver sido devidamente explicado e forem capazes de utilizá-la em segurança, reconhecendo os perigos de uma utilização indevida.  MANTENHA AS CRIANÇAS AFASTADAS DE DETERGENTES! Os detergentes para máquina de lavar loiça contêm ingredientes irritantes e corrosivos que podem inibir a respiração ou causar queimaduras no nariz, boca e garganta se forem ingeridos. Mantenha as crianças afastadas da máquina de lavar loiça quando a porta estiver aberta. Podem existir resíduos de detergente no interior. Consulte um médico imediatamente na eventualidade de uma criança engolir ou inalar detergente.

INSTRUCTIES VOOR DE INSTALLATIE VAN UW AFWASMACHINE

 Antes de instalar o electrodoméstico, verifique-o com atenção para detectar possíveis danos visíveis no exterior. Nunca utilize um electrodoméstico danificado. Um electrodoméstico danificado pode ser perigoso.  Apenas ligue a máquina de lavar loiça à fonte de electricidade através de uma tomada ligada adequada. A tomada eléctrica deve ter um acesso fácil após a instalação da máquina de lavar loiça, para que a mesma possa ser desligada da fonte de electricidade a qualquer momento. (Consulte a secção “Verificação dos acessórios” na página 10).  Não poderão existir tomadas eléctricas atrás da máquina de lavar loiça. Existe o risco de sobreaquecimento e incêndio se a máquina de lavar loiça ficar encostada a uma ficha.  A máquina de lavar loiça não pode ser instalada debaixo de uma placa. As altas temperaturas radiantes que por vezes são geradas por uma placa poderiam danificar a máquina de lavar loiça. Pela mesma razão, a máquina de lavar loiça não deve ser instalada na proximidade de fogueiras ou outros electrodomésticos que emitam calor, tais como aquecedores, etc.  Não ligue a máquina de lavar loiça à fonte de alimentação até que esteja completamente instalada e todos os ajustes tenham sido feitos às molas das portas.  Antes de ligar o electrodoméstico, verifique se os dados de ligação da placa de dados (tensão e potência de ligação) correspondem à fonte de electricidade. Se tiver dúvidas, consulte um electricista qualificado.  A segurança eléctrica deste electrodoméstico apenas pode ser garantida se existir uma continuidade completa entre o mesmo e um sistema de ligação à terra eficaz. É extremamente importante que este requisito básico de segurança esteja presente e seja testado regularmente. Caso existam dúvidas, um electricista qualificado deverá verificar o sistema eléctrico da casa. O fabricante não pode ser responsabilizado pelas consequências de um sistema de ligação à terra inadequado (por exemplo, choque eléctrico).  Não ligue o electrodoméstico à fonte de electricidade utilizando uma unidade com várias tomadas ou um cabo de extensão. Estes dispositivos não garantem a segurança necessária do electrodoméstico (por exemplo, perigo de sobreaquecimento).  Este electrodoméstico apenas pode ser instalado em instalações móveis (tais como navios) se for executada uma avaliação de risco da instalação por parte de um engenheiro com qualificações adequadas.  O revestimento plástico da ligação de água contém um componente eléctrico. O revestimento não pode ser submerso em água. 6_ Instruções de segurança Existem fios eléctricos na mangueira do sistema Aqua-Stop. Nunca corte a mangueira de entrada de água, mesmo que seja demasiado comprida. As tarefas de instalação, manutenção e reparação apenas podem ser executadas por uma pessoa competente com qualificações adequadas, e em conformidade estrita com os regulamentos de segurança nacionais e locais actuais. A execução de tarefas de reparação ou outras por parte de pessoas sem qualificação para tal pode ser perigosa. O fabricante não pode ser responsabilizado por trabalho não autorizado. O sistema à prova de água integrado oferece protecção para danos causados por água, desde que se cumpram as seguintes condições: - A máquina de lavar loiça está devidamente instalada e ligada. - A máquina de lavar loiça é alvo de uma manutenção adequada e as peças são substituídas sempre que necessário. - A torneira de passagem é fechada quando o electrodoméstico não é utilizado durante um longo período de tempo (por exemplo, durante as férias). - O sistema à prova de água funciona mesmo que o electrodoméstico esteja desligado. No entanto, o electrodoméstico deve continuar ligado à fonte de electricidade. Um electrodoméstico danificado pode ser perigoso. Se a máquina de lavar loiça ficar danificada, desligue-a da alimentação e contacte o seu revendedor ou o departamento de assistência. Reparações não autorizadas poderiam resultar em perigos imprevistos para o utilizador, pelos quais o fabricante não pode aceitar responsabilidade. As reparações apenas devem ser executadas por um técnico de assistência aprovado. Componentes com defeito apenas podem ser substituídos por peças de substituição originais. A segurança do electrodoméstico apenas pode ser garantida com a instalação destas peças. Desligue sempre a máquina de lavar loiça da fonte eléctrica para o trabalho de manutenção (desligue-a na tomada e retire a ficha). Se o cabo de ligação estiver danificado, o mesmo terá de ser substituído por um cabo especial, disponibilizado pelo fabricante. Por motivos de segurança, este apenas pode ser instalado pelo departamento de assistência ou por um técnico de assistência autorizado. Em países onde haja áreas sujeitas a infestações de baratas ou outros insectos, tenha particular atenção em manter o electrodoméstico e o espaço circundante sempre limpos. Qualquer dano causado por baratas ou outros insectos não será abrangido pela garantia. Atenção Na eventualidade de uma avaria ou para efeitos de limpeza, o electrodoméstico apenas ficará completamente isolado da fonte de electricidade se: • estiver desligado na tomada e a ficha for retirada, ou • se for desligado na alimentação, ou - o fusível da alimentação for desligado, ou - o fusível tipo rosca for removido (em países onde isto se aplique). Não efectue alterações ao electrodoméstico, a menos que tenha autorização para tal por parte do fabricante. Nunca abra o revestimento do electrodoméstico. A manipulação de componentes ou ligações eléctricas e de peças mecânicas é altamente perigosa e pode causar falhas de funcionamento ou um choque eléctrico. Durante o período de garantia do electrodoméstico, as reparações apenas devem ser efectuadas por um técnico de assistência autorizado pelo fabricante. Caso contrário, a garantia perderá a validade. Ao instalar o produto, certifique-se de que existe espaço na parte superior, esquerda, direita e posterior do produto de forma a garantir uma ventilação adequada. Se não existir espaço suficiente entre o produto e o lava-loiça, tal poderá danificar o lava-loiça ou permitir a formação de dolor. Certifique-se de que a definição de nível de dureza da sua máquina de lavar loiça é correcta para a sua área. (Consulte a secção “Definir o nível de dureza da água” na página 15.)

Inhoudsopgave

INSTALLATIE VAN UW AFWASMACHINE

9 9 Verificação das peças e do painel de controlo 11 Cumprimento dos requisitos da instalação 12 Instalação da sua máquina de lavar loiça (apenas para instalação debaixo de lava-loiça)

VOORDAT U HET PRODUCT VOOR DE EERSTE KEER GEBRUIKT

15 15 Utilização do sistema de descalcificação da água 16 Utilização da função Som ligado/desligado 16 Utilização do sal para máquina de lavar loiça 17 Utilização do abrilhantador

HET LADEN VAN UW AFWASMACHINE

18 18 Orientações para a lavagem de loiça 18 Utilização dos cestos 22 Utilização do detergente

HET GEBRUIK VAN UW AFWASMACHINE

24 24 Instruções básicas 24 Utilização dos botões de selecção de programa 25 Utilização da função Início diferido 25 Utilização do visor digital

HET GEBRUIK VAN UW AFWASMACHINE

26 26 Utilização de funções adicionais

REINIGING EN ONDERHOUD VAN UW AFWASMACHINE

27 27 Limpeza do exterior 27 Limpeza do interior 27 Limpeza dos filtros 28 Limpeza dos braços aspersores 29 Armazenar a sua máquina de lavar loiça

PROBLEEMOPLOSSING EN INFORMATIECODES

30 30 Verifique estes pontos se a sua máquina de lavar loiça... 32 Códigos de informação

PROGRAMMATABEL

33 33 Quadro de programas

BIJLAGE

34 34 Eliminar a máquina de lavar loiça e ajudar o ambiente 34 Declaração de conformidade 34 Especificações

STANDAARD TEST

35

PRODUCTBLAD

37 8_ Índice

Installatie van uw vaatwasser

Certifique-se de que o seu técnico segue estas instruções atentamente de forma a garantir o funcionamento normal e seguro da sua nova máquina de lavar loiça.

CONTROLE VAN DE ONDERDELEN EN HET BEDIENINGSPANEEL

Após retirar a embalagem da sua máquina de lavar loiça, certifique-se de que recebeu todas as peças indicadas abaixo. Se a sua máquina de lavar loiça tiver ficado danificada durante a viagem, ou se não tiver todas as peças, contacte o serviço de apoio ao cliente da Samsung ou o seu revendedor Samsung.  Após retirar a sua máquina de lavar loiça da embalagem, mantenha esta última fora do alcance das crianças de forma a assegurar a sua segurança.

1	Braço aspersor do topo (não ilustrado)	8	Depósito do detergente
2	Tabuleiro para talheres (DW-FG720, D154, DW5363PGB, D156)Cesto para talheres (DW-FG520, D153, DW5343TGB, D155) (consulte a página 21)	9	Reservatório do abrilhantador
3	Cesto superior	10	Painel de controlo (em frente à porta)
4	Braço aspersor superior	11	Braço aspersor inferior
5	Disco aspersor de zona intensiva (DW-FG720, D154, DW5363PGB, D156)	12	Mangueira de escoamento
6	Combinação do filtro	13	Cabo de alimentação
7	Reservatório do sal	14	Aqua-Stop

Instalação da sua máquina de lavar loiça

Installatie van uw vaatwasser

DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155  DW-FG520, D153

1	Botão Ligar/desligar	9	Indicador Lavagem
2	Botões de selecção de programa	10	Indicador Enxaguamento
3	Botão Meia carga	11	Indicador Secagem
4	Botão Início diferido	12	Botão Zona intensiva (DW-FG720, D154, DW5363PGB, D156)
5	Indicador Bloqueio para crianças	13	Botão Desinfecção/Bloqueio para crianças
6	Indicador Recarga de sal	14	Botão Pastilhas de múltipla acção
7	Indicador Recarga de abrilhantador	15	Botão Iniciar/Reiniciar
8	Indicador Início diferido	16	Botão Pré-lavagem (DW-FG520, D153, DW5343TGB, D155)

Controle van de accessoires

• Manual do utilizador - Cartão de garantia - Funil (Consulte a secção "Encher o reservatório do sal" na página 16) 10_ Instalação da sua máquina de lavar loiça

VOLDOEN AAN DE INSTALLATIEVEREISTEN

Voeding en aarding

 Não utilize um cabo de extensão. Apenas utilize o cabo de alimentação fornecido com a máquina de lavar loiça. Ao preparar a instalação, certifique-se de que a sua fonte de alimentação oferece: - Um disjuntor ou um fusível de 220-240 V CA / 50 Hz. - Um circuito derivado individual para servir a máquina de lavar loiça. A sua máquina de lavar loiça tem de ter uma ligação à terra. Se a sua máquina de lavar loiça funcionar de forma inadequada ou avariar, a ligação à terra irá reduzir o risco de choque eléctrico fornecendo um caminho de menos resistência para a corrente eléctrica. A sua máquina de lavar loiça inclui um cabo de alimentação e uma ficha de três pinos com ligação à terra que pode inserir numa tomada devidamente instalada e com ligação à terra.  Não ligue o cabo de ligação à terra a um tubo de canalização de plástico, a um cano de gás, ou a um cano de água quente. Se ligar indevidamente o condutor de ligação à terra poderá causar um choque eléctrico. Contacte um electricista ou um técnico qualificado se não tiver a certeza de que a sua máquina de lavar loiça foi correctamente ligada à terra.  Não modifique a ficha fornecida com a máquina de lavar loiça. Se não encaixar na tomada, peça a um electricista qualificado para instalar uma tomada adequada.

Watertoevoer

 Não beba a água do interior da máquina de lavar loiça. - A máquina de lavar loiça pode ser ligada a um fornecimento de água fria ou quente (máximo: 60 °C). - A torneira deve incluir uma torneira de passagem com uma rosca macho de 3/4". - A pressão da água deve situar-se entre 0,05 MPa e 0,8 MPa. Se a pressão da água não for suficiente, a válvula de fornecimento de água pode não funcionar devidamente fazendo com que a máquina de lavar loiça se desligue. Se a pressão da água for demasiado elevada, instale uma válvula redutora de pressão.  Pode reduzir o risco de fugas e danos causados pela água da seguinte forma: - Deixando as torneiras de água acessíveis. - Fechando as torneiras quando a máquina de lavar loiça não estiver a ser utilizada. - Verificando periodicamente os encaixes para detectar fugas.

Gebruik van het Aqua-Stop-systeem

A invenção do sistema Aqua-Stop criou o sistema de protecção de fugas perfeito. Este está instalado na mangueira de fornecimento de água e interrompe automaticamente o fluxo de água na eventualidade de existirem danos da mangueira.  O sistema Aqua-Stop é um componente eléctrico. - Tenha cuidado para não danificar o sistema Aqua-Stop. - Não torça ou dobre a mangueira de fornecimento de água ligada ao sistema Aqua-Stop.  Se o sistema Aqua-Stop ficar danificado, desligue as torneiras de água e retire a ficha de alimentação imediatamente. Depois de executar estes passos, contacte o serviço de apoio ao cliente da Samsung ou um técnico qualificado.

Afvoer

Se estiver a utilizar um escoamento exclusivamente para a máquina de lavar loiça, ligue a mangueira de escoamento a um escoamento que fique a uma distância entre 30 e 70 cm do solo. Se ligar a mangueira de escoamento a um escoamento que fique a uma distância superior a 80 cm do solo, tal poderá fazer com que a água da máquina de lavar loiça flua para trás ou escoe de forma incompleta.

Installatie van uw vaatwasser

Installatie op de vloer

Para obter um melhor desempenho, a sua máquina de lavar loiça deve ser instalada num pavimento sólido e uniforme. Pavimentos de madeira podem necessitar de ser reforçados de forma a minimizar vibrações. Tapetes e azulejos contribuem para as vibrações e podem fazer com que a sua máquina de lavar loiça se desloque ligeiramente durante o funcionamento.  Nunca instale a sua máquina de lavar loiça numa plataforma ou numa estrutura com mau suporte.

Omgevingstemperatuur

Não instale a sua máquina de lavar loiça numa área exposta a temperaturas de congelamento. A sua máquina de lavar loiça retém sempre um pouco de água na válvula de água, na bomba e na mangueira, e se a água congelar na máquina ou nas mangueiras, poderá causar danos no electrodoméstico e nos seus componentes.

INSTALLATIE VAN UW VAATWASSER (ALLEEN VOOR INSTALLATIE ONDER EEN AANRECHT)

STAP 1. Verwijderen van het werkblad

1. Retire os 2 parafusos da parte superior traseira da máquina de lavar loiça.  2. Faça deslizar o tampo para trás e depois levante-o para o remover.   Pode eliminar a peça de plástico que suporta o tampo.  12_ Instalação da sua máquina de lavar loiça PASSO2. Nivelação da máquina de lavar loiça  1. Pode ajustar a altura do produto fazendo girar as pernas. - Levante ligeiramente a parte frontal e posterior do produto e faça girar as pernas para ajustar a altura. - Pode ajustar a altura até um máximo de 40 mm. 2. Empurre o produto para o espaço debaixo do lava-loiça e certifique-se de que o produto está nivelado utilizando o nivelador. \- Tenha cuidado para não torcer as mangueiras ou o cabo de alimentação quando empurrar o produto para o espaço debaixo do lava-loiça. 3. Instale o produto de forma a que haja um espaço de, no mínimo, 4 mm entre a parte superior do produto e a parte inferior da placa superior do lava-loiça.  Após a instalação, não ate o cabo de alimentação com uma braçadeira de cabos que tenha fios metálicos.

Installatie van uw vaatwasser

STAP 3. Aansluiten van de slangen en activering

 1. Retire o suporte da mangueira que está preso ao produto e corte parte do suporte como ilustrado na imagem. 2. Elimine a parte que cortou e utilize apenas a parte ilustrada na imagem. 3. Prenda o suporte à parede apertando os 2 parafusos. 4. Coloque a mangueira de escoamento no suporte da mangueira já preso. Instale a mangueira de escoamento de forma a que fique colocada entre 30 a 80 cm da parte inferior. 5. Ligue a mangueira de escoamento à saída de escoamento.  \- Tenha cuidado ao ligar a mangueira de escoamento para que não se movimente durante um ciclo de escoamento. \- Confirme que a mangueira de escoamento, a mangueira de fornecimento e o cabo de alimentação não têm qualquer parte dobrada. 6. Abra a porta e retire toda a espuma, embalagens de papel e peças desnecessárias. 7. Ligue o disjuntor que desligou antes de começar a instalação. 8. Abra a válvula de fornecimento de água para fornecer água à máquina de lavar loiça. 9. Ligue a máquina de lavar loiça e, em seguida, seleccione e execute um ciclo.  Verifique se a máquina liga correctamente e se existe qualquer fuga de água durante o funcionamento da máquina de lavar loiça. Se não ocorrerem erros durante o funcionamento, desligue a máquina de lavar loiça e volte ao ponto 5 acima. Se ocorrer um erro, desligue a máquina de lavar loiça, feche a válvula do fornecimento de água, e consulte o manual do utilizador ou contacte um centro de assistência (consultando para tal a lista de contactos na contracapa).  Verifique ambas as extremidades da linha de fornecimento de água e do conector da mangueira de escoamento de forma a detectar eventuais fugas de água.

Functioneringstest

Certifique-se de que instala correctamente a sua máquina de lavar loiça, executando os ciclos Rápido ou Pré-lavagem depois de a instalação estar concluída. 14_ Instalação da sua máquina de lavar loiça

Voordat u het product voor de eerste keer gebruikt

GEBRUIK VAN HET ONTKALKINGSSYSTEEM VOOR WATER

A obtenção de melhores resultados na lavagem requer a utilização de água macia. A água dura contém impurezas que podem limitar o desempenho de lavagem. Terá de descalcificar a água se o fornecimento de água tiver uma dureza superior a 1,0 mmol/l (6 °dH – escala alemã). Para fazê-lo, necessita de: • Sal para máquina de lavar loiça. - Configuração do nível de dureza da água de acordo com a sua área.  Para obter mais informações sobre o nível de dureza da água da sua área, contacte o departamento de água local.  Se o nível de dureza do seu fornecimento de água não for estável, configure a máquina de lavar loiça para o nível mais elevado. Por exemplo, se a leitura da dureza da água se situar no intervalo entre 6,7 mmol/l e 9,0 mmol/l, configure a máquina de lavar loiça para 9,0 mmol/l. A predefinição de dureza da água da máquina de lavar loiça é o nível 3 (4,0-5,5 mmol/l). Se esta definição corresponder ao nível de dureza da água da sua área, não é necessário alterá-la. Se necessitar de alterar o nível de dureza da água, siga as instruções abaixo.

Instelling van de waterhardheid

1. Carregue nos botões Início diferido ⚙, Meia carga 1/2 e Ligar/desligar ⏻ em simultâneo para aceder à definição do nível de dureza da água. 2. Após introduzir a definição da dureza da água, a definição do nível de dureza actual é apresentada. 3. Utilize o botão Meia carga 1/2 para seleccionar um nível de dureza da água de 0 a 5. (Consulte a tabela abaixo para conhecer a definição do nível de dureza da água da sua área.) Se o nível de dureza da água da sua área for muito baixo, não será necessário utilizar sal para máquina de lavar loiça. No entanto, deverá definir a dureza da água da máquina de lavar loiça para 0.  4. Para sair da definição da dureza da água, carregue no botão Ligar/desligar ⏻.

Tabel met waterhardheidsniveaus

A dureza da água é medida utilizando graus alemães (°dH), graus franceses (°TH), ou mmol/l (unidade internacional da dureza da água).

Nível	Dureza da água				Ciclo de lavagem(programa ECO)/descalcificação de regeneração	Injecção de sal
	°dH °TH mmol/l			Intervalo
0 <6 <10 <1,0				Sem reciclagem	Não Não
1	6~14	10~25	1~2,5	1/8	Sim	Sim
2	14~23	25~40	2,5~4,0	1/5	Sim	Sim
3	23~31	40~55	4,0~5,5	1/3	Sim	Sim
4	31~40	55~70	5,5~7,0	1/2	Sim	Sim
5	>40	>70	>7,0	1/1	Sim	Sim

Antes de utilizar o produto pela primeira vez

Voordat u het product voor de eerste keer gebruikt

GEBRUIK VAN DE FUNCTIE GELUID AAN/UIT

1. Carregue nos botões Início diferido ⏻, Meia carga 1/2 e Ligar/desligar ⏻ em simultâneo para aceder à configuração de activação/desactivação da função Som ligado/desligado. 2. Carregue no botão Desinfecção para activar ou desactivar a função Som ligado/desligado. - O indicador “Recarga de abrilhantador” liga-se para indicar que a função Som ligado foi activada. - O indicador “Recarga de abrilhantador” desliga-se para indicar que a função Som desligado foi activada.  3. Para sair da configuração da função Som ligado/desligado, carregue no botão Ligar/desligar ⏻.

GEBRUIK VAN ZOUT VOOR DE VAATWASSER

Het zoutreservoir vullen

Para utilizar água macia, terá de encher o reservatório do sal com sal para máquina de lavar loiça.  Utilize apenas sal para máquina de lavar loiça. Não utilize outro tipo de sal ou solvente. Tal poderia danificar o reservatório do sal e o sistema de descalcificação da água.  Encha sempre o reservatório de sal imediatamente antes de executar um programa de lavagem completa, de forma a evitar a corrosão provocada por excesso de sal ou água salgada. 1. Abra a porta. 2. Abra a tampa do reservatório do sal rodando-a no sentido contrário ao dos ponteiros do relógio.  3. Encha o reservatório do sal com água (apenas necessário quando liga o electrodoméstico pela primeira vez). 4. Adicione o sal para máquina de lavar loiça.  A capacidade do reservatório do sal é de cerca de 1 kg. Não encha demasiado o reservatório do sal. 5. Remova o excesso de sal acumulado em torno da abertura do reservatório do sal e do vedante da tampa.  Se não remover o excesso de sal, a tampa do reservatório do sal pode não fechar correctamente, deixando sair água salgada e causando um impacto negativo sobre o desempenho.  6. Rode a tampa do reservatório do sal no sentido dos ponteiros do relógio até estar completamente fechado.  Na eventualidade de colocar demasiado sal ou água salgada na tina interior, recomenda-se que execute a Pré-lavagem para limpar a tina interior. Resíduos de grãos de sal ou água salgada podem causar corrosão.  Consoante a dimensão dos grãos de sal, este poderá demorar algum tempo a dissolver e o indicador "Recarga de sal" pode demorar a desligar-se.  16_ Antes de utilizar o produto pela primeira vez

Controle van de indicator voor het bijvullen van zout

Se o indicador "Recarga de sal S" estiver aceso, adicione o sal para máquina de lavar loiça da forma descrita acima.  Um indicador “Recarga de sal S” aceso significa que a partir deste momento existe sal suficiente para três ciclos.

GEBRUIK VAN DE GLANSMIDDEL

Het reservoir voor glansmiddel vullen

Quando vir o indicador de recarga do abrilhantador aceso no painel de controlo, encha o respectivo reservatório com abrilhantador. A sua máquina de lavar loiça foi concebida para utilizar apenas abrilhantador líquido. Se utilizar um abrilhantador em pó irá obstruir a abertura do reservatório e fazer com que a máquina de lavar loiça avarie. O abrilhantador melhora o desempenho de secagem da máquina de lavar loiça.  Não adicione detergente normal no reservatório do abrilhantador. 1. Remova a tampa do reservatório do abrilhantador rodando-a no sentido contrário ao dos ponteiros do relógio.  2. Encha o reservatório do abrilhantador com abrilhantador.  Utilize a porta de visualização quando introduzir o abrilhantador.  Não encha o reservatório acima do nível de abrilhantador pois este poderá transbordar durante o ciclo de lavagem.  Para evitar a formação excessiva de espuma durante o ciclo seguinte, remova todo o abrilhantador que tenha transbordado, utilizando um pano.  3. Ajuste a definição do abrilhantador para um nível entre 1 e 6. Quanto mais elevado o nível, mais abrilhantador será utilizado. Se não conseguir ajustar o nivelador do abrilhantador facilmente, utilize uma moeda. 4. Feche a tampa do reservatório do abrilhantador rodando-a no sentido dos ponteiros do relógio.

Het laden van uw vaatwasser

RICHTLIJNEN VOOR HET AFWASSEN

Siga estas orientações simples para obter os melhores resultados e poupar energia.

Voordat u borden plaatst

 Remova os restos de alimentos, tais como ossos, sementes de frutos, etc. e resíduos, tais como palitos, guardanapos de papel, etc. dos seus pratos. Os restos de alimentos e outros resíduos podem danificar os seus pratos, causar ruídos e até provocar uma avaria do produto.  Não lave artigos cobertos de cinza, areia, cera, gordura lubrificante ou tinta. Estes materiais irão danificar a máquina de lavar loiça. A cinza não se dissolve, distribuindo-se no interior do electrodoméstico.

Artikelen die niet geschikt zijn voor de vaatwasser

- Artigos de cobre, bronze, estanho, marfim e alumínio ou com um adesivo - Plásticos não resistentes ao calor - Artigos de artesanato, antiguidades, vasos valiosos e objectos de vidro decorativos - Cores pintadas sobre uma superfície envidraçada - Talheres e loiça de madeira ou artigos com partes de madeira - Objectos de vidro delicados ou objectos de vidro com cristal de chumbo  Pratas que tenham estado em contacto com alimentos com enxofre podem ficar descoloradas. Estes alimentos incluem gemas de ovo, cebolas, maionese, mostarda, peixe, salmoura e marinadas. \- Os copos podem ficar baços se forem lavados com frequência. Não lave objectos de vidro delicados ou objectos de vidro com cristal de chumbo na máquina de lavar loiça.  Os componentes de alumínio (por exemplo, filtros de gordura) não podem ser limpos com agentes de limpeza alcalinos ou cáusticos. Estes podem danificar o material, ou em casos extremos, causar uma reacção química grave. Apenas utilize artigos (por exemplo, copos, porcelana e talheres) que o fabricante declare serem resistentes à máquina de lavar loiça.

GEBRUIK VAN DE MANDEN

Hanteren van de manden

 Não utilize força excessiva para inserir ou retirar os cestos. Tal poderia danificar os cestos e os artigos no interior. 18_ Carregamento da sua máquina de lavar loiça

Gebruik van de bovenste mand

Utilize o cesto superior essencialmente para artigos pequenos, leves ou delicados, tais como chávenas, pires, copos, taças de sobremesa, etc.

Het aanpassen van de bovenste mand

Pode ajustar a altura do cesto superior para obter mais espaço para colocar artigos de maiores dimensões no cesto superior ou inferior.  Remova todos os artigos das prateleiras das chávenas antes de ajustar a altura. Se não o fizer poderá danificar os artigos e o cesto. 1. Retire o cesto superior. 2. Para levantar o cesto superior: segure no cesto superior em ambos os lados e levante-o cuidadosamente tanto quanto possível.  3. Para baixar o cesto superior: segure no cesto superior em ambos os lados e levante-o um pouco. Em seguida, empurre-o cuidadosamente para baixo.   Sempre que ajustar a altura, certifique-se de que, ao girar, o braço aspersor superior não ficará preso nos pratos colocados no cesto inferior.  Certifique-se de que o cesto superior está nivelado. Se o cesto superior estiver levantado de um dos lados, tal fará com que a porta não feche completamente e causará problemas ao funcionamento da máquina de lavar loiça.  Não levante o cesto superior apenas num dos lados. Se o fizer, fará com que a porta não feche completamente, causando assim problemas ao funcionamento da máquina de lavar loiça.

Gebruik van de onderste mand

Utilize o cesto inferior para pratos grandes e artigos pesados, tais como bandejas, frigideiras, panelas, taças, etc. Artigos pequenos, tais como pires, também podem ser colocados no cesto inferior.  Não coloque objectos de vidro delicados no cesto inferior.

Het laden van uw vaatwasser

Gebruik van de scharnierende houders

Os suportes com dobradiças rebatíveis permitem-lhe ter mais espaço no cesto inferior para artigos de maiores dimensões. 1. Rebata os suportes com dobradiças empurrando-os para baixo.

Gebruik van het bestekplateau (DW-FG720, D154, DW5363PGB, D156)

As divisórias do tabuleiro para talheres são amovíveis. Por exemplo, pode remover um lado das divisórias para ter mais espaço para artigos de maiores dimensões no cesto superior. 1. Disponha os talheres nas divisórias do tabuleiro para talheres como ilustrado.  2. Coloque as divisórias no tabuleiro para talheres. Se colocar artigos grandes, tais como facas para bolo, no tabuleiro, tal poderá interferir com o braço aspersor do topo. Se os cabos das colheres não encaixarem nos suportes, coloque-as ao contrário.  3. Remova as divisórias do tabuleiro para talheres após o final do programa.  20_Carregamento da sua máquina de lavar loiça

Gebruik van de bestekmand (DW-FG520, D153, DW5343TGB, D155)

O cesto para talheres tem uma tampa que permite que as facas, colheres e garfos possam ser colocados em divisórias diferentes, evitando assim riscos e descoloração. 1. Coloque os diferentes tipos de talheres nos cestos como ilustrado.   Por motivos de segurança, coloque as facas no tabuleiro para facas. (em alguns modelos) (A sua máquina pode não ter descrito o tabuleiro para facas)  2. Coloque o cesto para talheres no cesto inferior.  Se estiver a lavar apenas alguns talheres, pode dividir o cesto para talheres e utilizar apenas um dos lados.   Não coloque artigos compridos no cesto para talheres. O cabo pode ser demasiado longo e interferir com o braço aspersor superior.  O cesto para talheres pode ser utilizado com a tampa aberta. 1. Levante a tampa e prenda-a na pega como ilustrado no diagrama.  Para separar o cesto para talheres em dois cestos, puxe um dos lados do cesto para talheres na direcção da seta (na imagem) ao mesmo tempo que segura no outro lado.

Het laden van uw vaatwasser

Gebruik van de kopjesplateaus

Pode colocar chávenas, artigos pequenos e utensílios de cozinha compridos nas prateleiras para chávenas. Esta é também uma forma muito prática de lavar copos de vinho. Coloque os copos de vinho nos pinos das prateleiras para chávenas. As prateleiras para chávenas também podem ser rebatíveis quando não forem utilizadas.  Não ajuste o nível do cesto superior com os suportes para copos virados para cima. Tal fará com que seja impossível empurrar o cesto superior.

GEBRUIK VAN HET AFWASMIDDEL

Todos os programas da máquina de lavar loiça, excepto o programa de Pré-lavagem 📁, requerem que se coloque detergente no compartimento do detergente. Adicione a quantidade correcta de detergente para o programa seleccionado de forma a garantir o melhor desempenho.  Utilize apenas detergente para máquina de lavar loiça. Detergentes normais produzem demasiada espuma, que poderia diminuir o desempenho da máquina de lavar loiça ou fazer com que avariasse.  Não inale os gases do detergente para máquina de lavar loiça, nem engula o detergente. O detergente para máquina de lavar loiça contém químicos cáusticos e irritantes que podem provocar problemas respiratórios. Se inalou os gases do detergente ou o engoliu, procure um médico imediatamente.  Mantenha o detergente para máquina de lavar loiça fora do alcance das crianças.

Het afwasmiddelreservoir vullen

1. Abra a aba do depósito do detergente carregando na patilha de libertação do depósito do detergente.  A aba está sempre aberta no final de um ciclo de lavagem.  2. Adicione a quantidade recomendada de detergente no compartimento de detergente de lavagem principal. 3. Feche a aba carregando na mesma à esquerda e empurrando para baixo.  22_ Carregamento da sua máquina de lavar loiça 4. Para obter melhores resultados de limpeza, especialmente se tiver artigos muito sujos, adicione uma pequena quantidade (cerca de 8 g) de detergente na porta. Este detergente irá actuar na fase de pré-lavagem.

Gebruik van multitabs

Também pode utilizar pastilhas de múltipla acção 2 em 1, 3 em 1, ou 4 em 1. As pastilhas de múltipla acção, consoante o tipo, combinam detergente para máquina de lavar loiça com abrilhantador e/ou sal para máquina de lavar loiça.  Consulte as instruções do fabricante antes de utilizar uma pastilha de múltipla acção e verifique se é adequada para o nível de dureza da água da sua área. 1. Empurre a patilha de libertação do depósito do detergente e abra a aba do depósito do detergente. 2. Coloque a pastilha de múltipla acção no compartimento do detergente de lavagem principal e feche a aba. 3. Carregue no botão Pastilhas de múltipla acção do painel de controlo para activar a função Pastilhas de múltipla acção.

Gebruik van uw vaatwasser

BASISINSTRUCTIES

1. Abra a porta. 2. Carregue os cestos.  Não sobrecarregue os cestos. 3. Certifique-se de que os braços aspersores não ficam obstruídos. 4. Adicione a quantidade adequada de detergente para máquina de lavar loiça no depósito do detergente e na porta (se necessário). 5. Carregue no botão Ligar/desligar ⏻ para ligar a máquina de lavar loiça. 6. Seleccione um programa adequado para o tipo de carga utilizando o botão PROG. (Consulte a secção "Utilização dos botões de selecção de programa" na página 24.) O indicador do programa seleccionado acende. 7. Seleccione eventuais funções adicionais. Ao fazê-lo, os indicadores correspondentes acendem. 8. Carregue no botão Iniciar/Reiniciar ◇ e feche a porta para iniciar. 9. Quando o ciclo de lavagem estiver concluído, a máquina de lavar loiça emite um sinal sonoro. A alimentação é automaticamente desligada passados 10 minutos. 10. Descarregue os cestos.  Descarregue o cesto inferior, o cesto superior e o tabuleiro para talheres (se estiver a ser utilizado) por esta ordem. Desta forma, evita que a água do cesto superior caia sobre os artigos do cesto inferior.

GEBRUIK VAN DE PROGRAMMASELLECTIETOETSEN

Seleccione um programa adequado para o tipo de carga e sujidade utilizando o botão PROG.

Símbolo Programa Descrição
	Intensivo 70 °C Artigos muito sujos, incluindo panelas e frigideiras
	Auto 40 ~ 65 °C (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Artigos de utilização diária com pouca e muita sujidade; detecção automática da quantidade de sujidade
	Normal 65 °C (DW-FG520, D153)	Artigos de utilização diária com sujidade normal
	Expresso 65 °C	Artigos de utilização diária com sujidade normal; ciclo de lavagem curto
	ECO 45 °C	Artigos de utilização diária com sujidade normal; redução do consumo de energia e de água
	Rápido 50 °C Pouca sujidade; tempo de ciclo muito curto
	Delicados 40 °C Artigos delicados com pouca sujidade
	Pré-lavagem (DW-FG720, D154, DW5363PGB, D156)	Enxaguamento a frio para remover apenas a sujidade de pratos armazenados durante muito tempo, ou molhar pratos que estejam secos, antes da execução de outro programa.

 Utilização da função de Pré-lavagem (DW-FG520, D153, DW5343TGB, D155) Carregue no botão Pré-lavagem para utilizar a função Pré-lavagem. 24_ Utilização da sua máquina de lavar loiça

Een programma onderbreken

Se abrir a porta enquanto um programa está a ser executado, este será temporariamente interrompido. Para continuar o programa, basta fechar a porta.  A água da máquina de lavar loiça pode estar extremamente quente. Apenas abra a porta se for absolutamente necessário e tenha muito cuidado.

Een programma wijzigen

Se um programa já tiver começado e pretender mudá-lo, siga as instruções abaixo:  Se a aba do depósito do detergente estiver aberta, não mude de programa. 1. Abra a porta para interromper o programa. 2. Carregue sem soltar o botão Iniciar/Reiniciar ◇ durante 3 segundos para repor o programa.  - Após a reposição do programa, a máquina de lavar loiça irá efectuar um escoamento de 1 minuto. Poderá alterar o programa após o final do escoamento. - Para ignorar o processo de escoamento, carregue no botão Ligar/desligar ⏻ para desligar a máquina de lavar loiça, e depois carregue no botão novamente para ligá-la. Terá de seleccionar funções adicionais novamente. 3. Altere o programa e carregue no botão Ligar/Reiniciar 4. Feche a porta para iniciar o novo programa.

GEBRUIK VAN DE STARTUITSTELFUNCTIE

Pode definir a máquina de lavar loiça para iniciar um programa mais tarde escolhendo um atraso entre 1 e 24 horas (em incrementos de 1 hora). 1. Abra a porta e carregue os cestos. 2. Adicione a quantidade adequada de detergente para máquina de lavar loiça no depósito do detergente e na porta (se necessário). 3. Carregue no botão Ligar/desligar ⏻ para ligar a máquina de lavar loiça. 4. Seleccione o programa e as funções. 5. Defina o tempo de atraso utilizando o botão Início diferido 6. Carregue no botão Iniciar/Reiniciar ◇. O indicador Início diferido ⏻ acende e o relógio começa a contagem decrescente. 7. Para cancelar a função Início diferido, carregue sem soltar o botão Iniciar/Reiniciar ◇ durante 3 segundos para repor o programa.

GEBRUIK VAN HET DIGITALE DISPLAY

O visor digital apresenta o tempo de lavagem restante, a informação de estado (Início diferido, Recarga de sal, Recarga de abrilhantador, e Bloqueio para crianças), e códigos de erro. Se ocorrer um erro durante o funcionamento do produto, o código associado ao erro é apresentado e ouvirá um “bip”. Consulte a secção “Códigos de informação” na página 32.

Tijdsdisplay

A área do visor de tempo indica o tempo restante até ao final do programa seleccionado (em horas e minutos). O tempo restante pode variar até com o mesmo programa. Tal pode dever-se à diferença na temperatura da água, o ciclo de reactivação, e o tamanho e estado da carga.

Gebruik van uw vaatwasser

Indicatielampje zout bijvullen

Se o indicador “Recarga de sal \$” estiver acesso, significa que a máquina de lavar loiça tem pouco sal para máquina de lavar loiça e precisa de uma recarga. Para reencher o reservatório do sal, consulte a secção "Encher o reservatório do sal" na página 16.

Indicatielampje glansspoelmiddel bijvullen

Se o indicador “Recarga de abrilhantador ✉” estiver aceso, significa que a máquina de lavar loiça tem pouco abrilhantador e precisa de uma recarga. Para reencher o reservatório do abrilhantador, consulte a secção “Encher o reservatório do abrilhantador” na página 17.

GEBRUIK VAN EXTRA FUNCTIES

Intensieve zone (DW-FG720, D154, DW5363PGB, D156)

Utilize esta função para pratos, panelas e frigideiras muito sujos ou difíceis de limpar, e para pratos com muita gordura. Coloque os artigos acima do disco aspersor da zona intensiva (consulte a secção "Verificação das peças e do painel de controlo" na página 9) e carregue no botão Zona intensiva

Halve lading

Quando carregar poucos artigos, utilize apenas o cesto superior ou o cesto inferior para poupar energia. Carregue no botão Meia carga 1/2 para seleccionar o cesto superior ou inferior.

Multifunctionele tabletten

Se pretender utilizar um detergente em pastilha de múltipla acção (2 em 1, 3 em 1, ou 4 em 1), seleccione um programa e carregue no botão Pastilhas de múltipla acção (TAS). (A função Pastilhas de múltipla acção está disponível para todos os programas excepto o de Pré-lavagem.) Se seleccionar a função Pastilhas de múltipla acção, o indicador “Recarga de abrilhantador ✦” acende. No entanto, tal não significa que seja necessária uma recarga. Quando seleccionar a função Pastilhas de múltipla acção, o indicador “Recarga de abrilhantador ” desliga-se.

Desinfectie

Carregue no botão Desinfecção para obter a melhor higiene possível na sua máquina de lavar loiça. No enxaguamento final a máquina aquece até 70 °C e mantém esta temperatura durante alguns minutos. Esta função está disponível para todos os programas excepto o de Pré-lavagem e Delicados.

Kinderbeveiliging

A função Bloqueio para crianças bloqueia todos os botões para que o programa seleccionado não possa ser alterado.

In-/uitschakelen

Para activar ou desactivar a função Bloqueio para crianças, carregue sem soltar o botão Desinfecção durante 3 segundos. O indicador “Bloqueio para crianças ☐” acende para indicar que a função Bloqueio para crianças foi activada. A activação da função Bloqueio para crianças bloqueia todos os botões.

26_ Gebruik van uw vaatwasser

Reiniging en onderhoud van uw vaatwasser

Se mantiver a sua máquina de lavar loiça limpa estará a melhorar o seu desempenho, a reduzir reparações desnecessárias e a prolongar a sua vida útil.

REINIGING VAN DE BUITENKANT

É melhor limpar derrames no exterior da sua máquina de lavar loiça assim que ocorrem. Utilize um pano suave e húmido para limpar suavemente derrames e pó do painel de controlo.  Não utilize benzeno, cera, diluente, lixívia de cloro ou álcool. Estes químicos podem descolorar as paredes internas da máquina de lavar loiça e causar manchas.  Não limpe a máquina de lavar loiça borrifando água sobre a mesma. Proteja especialmente os componentes eléctricos e impeça-os de entrar em contacto com água.  Se a sua máquina de lavar loiça tiver um painel da porta em aço inoxidável, poderá limpá-lo com um produto de limpeza para aço inoxidável para electrodomésticos ou um produto semelhante, utilizando um pano suave e limpo.

REINIGING VAN DE BINNENKANT

Se houver calcário ou depósitos de gordura no interior, remova-os com um pano húmido ou execute o programa com a temperatura de enxaguamento mais elevada (sem carregar loiça) após encher o depósito do detergente com detergente para máquina de lavar loiça.  Não remova o vedante frontal do depósito. Se remover o vedante poderá causar uma fuga ou uma avaria na máquina de lavar loiça.

REINIGING VAN DE FILTERS

1. Desligue a máquina de lavar loiça. 2. Rode a tampa do filtro no sentido contrário ao dos ponteiros do relógio para desapertá-la e depois retire-a.  3. Remova o filtro de malha fina (rectangular plano).

Reiniging en onderhoud van uw vaatwasser

4. Desmonte o filtro de malha larga e o micro-filtro.  5. Remova toda a sujidade ou outros resíduos dos filtros e enxagúe-os debaixo de água corrente.  6. Monte novamente os filtros na ordem inversa pela qual foram desmontados, coloque novamente a tampa do filtro, e rode no sentido dos ponteiros do relógio e da seta de fecho.   Se a tampa do filtro não ficar fechada correctamente, o desempenho pode ficar reduzido.

REINIGING VAN DE SPROEIARMEN

Se a máquina de lavar loiça continuar a ter um mau desempenho, ou se os jactos dos braços aspersores parecerem estar obstruídos, limpe os braços aspersores. Ao remover os braços aspersores, tenha cuidado pois partem-se facilmente.  Desligue a máquina de lavar loiça antes de remover os braços aspersores.

Reiniging van de sproeiarmen

1. Remova a divisória do tabuleiro para talheres (DW-FG720, D154, DW5363PGB, D156). (Consulte a secção "Utilização dos cestos" na página 18.) 2. Rode a pega no centro do braço aspersor do topo no sentido contrário ao dos ponteiros do relógio e retire o braço.  3. Desaperte e remova a porca que segura o braço aspersor superior e retire o braço.  28_ Limpeza e manutenção da sua máquina de lavar loiça 4. Remova o cesto inferior. 5. Puxe o braço aspersor inferior para cima uma vez com firmeza para removê-lo.  6. Utilize um objecto afiado, tal como um palito, para retirar as partículas de alimentos dos jactos do braço aspersor.  7. Enxagúe cuidadosamente debaixo de água corrente. 8. Instale novamente os braços aspersores e verifique se rodam livremente.

UW VAATWASSER OPSLAAN

Se necessitar de armazenar a sua máquina de lavar loiça durante um longo período de tempo, primeiro escoe o produto completamente, e depois desligue a mangueira da água. A sua máquina de lavar loiça pode ficar danificada se ficar água nas mangueiras e nos componentes internos antes de ser armazenada. Após escoar e desligar a máquina de lavar loiça, certifique-se de que fecha a válvula do fornecimento de água e o disjuntor.

Problemen oplossen en informatienummers

VERIFIQUE ESTES PONTOS SE A SUA MÁQUINA DE LAVAR LOIÇA...

PROBLEMA CAUSA	POSSÍVEL SOLUÇÃO
Não arranca.	A porta não está completamente fechada. O botão Iniciar/Reiniciar◇ não foi seleccionado.	Verifique se a porta está trancada e completamente fechada. Carregue no botão Iniciar/Reiniciar ◆antes de fechar a porta.
	Não existe qualquer programa seleccionado.	Seleccione um programa.
	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
	Não existe fornecimento de água.	Verifique se a válvula de fornecimento de água está aberta.
	O painel de controlo está bloqueado.	Desactive a função Bloqueio para crianças para desbloquear o painel de controlo.
Tem um mau odor.	Existe água do ciclo anterior no interior.	Adicione detergente sem carregar loiça e execute o programa Auto Auto para limpar a máquina de lavar loiça.
Tem água no interior após o final do programa.	A mangueira de escoamento está dobrada ou obstruída.	Estique e desobstrua a mangueira.
Os pratos têm partículas de alimentos.	Seleccionou um programa inadequado.	Seleccione um programa consoante o nível de sujidade dos pratos, conforme indicado neste manual.
	O filtro está contaminado ou não está correctamente apertado.	Limpe o filtro e certifique-se de que os filtros estão devidamente instalados.
	Não utilizou detergente para máquina de lavar loiça ou não utilizou detergente suficiente.	Utilize um detergente para máquina de lavar loiça automática ou utilize mais detergente.
	A pressão do fornecimento de água é baixa.	A pressão do fornecimento de água deve situar-se entre 0,05 MPa e 0,8 MPa.
	Os jactos do braço aspersor estão obstruídos.	Limpe os braços aspersores.
	Os pratos não foram correctamente colocados.	Disponha novamente os pratos de forma a que tenham um bom acesso à água e não interfiram com o funcionamento do braço aspersor e do dispensador.
	A água é demasiado dura.	Verifique o indicador de recarga de sal e coloque mais sal para máquina de lavar loiça.

30_ Resolução de problemas e códigos de informação

PROBLEMA CAUSA	POSSÍVEL SOLUÇÃO
Não seca os pratos devidamente.	Não existe abrilhantador no dispensador ou não foi utilizado abrilhantador suficiente.	Verifique o dispensador e adicione abrilhantador.Verifique a definição do abrilhantador.
	Utilizou pastilhas de múltipla acção sem seleccionar a função Pastilhas de múltipla acção.	Seleccione a função Pastilhas de múltipla acção ou utilize abrilhantador.
	Os copos e as chávenas com fundos côncavos retêm água.Esta água pode derramar-se para outros artigos quando estiver a retirar a loiça da máquina.	Depois de concluir o ciclo, esvazie primeiro o tabuleiro inferior e depois esvazie o tabuleiro superior; este procedimento evita que pingue água do tabuleiro superior para os pratos do tabuleiro inferior.
Emite demasiado ruído.	A máquina de lavar loiça apita quando a tampa do depósito do detergente está aberta e durante a fase inicial da operação de escoamento da bomba.	Trata-se de um funcionamento normal.
	A máquina de lavar loiça não está nivelada.	Certifique-se de que a máquina de lavar loiça está nivelada.
	Ouve-se um som de choque porque um braço está a chocar com os pratos.	Reorganize a disposição dos pratos.
Deixa uma película amarela ou castanha nas chávenas ou nos pratos	Pode ocorrer devido à sujidade deixada por café ou chá.	Utilize um programa com uma temperatura superior.
Não tem qualquer indicador aceso.	O cabo de alimentação não está ligado.	Ligue o cabo de alimentação.
Os braços não rodam suavemente.	Os braços estão obstruídos com partículas de alimentos.	Limpe os braços.
Deixa um revestimento branco nos talheres ou na loiça após a lavagem.	Foi utilizada água dura.	Verifique o indicador de recarga de sal e se a definição do descalcificador é a correcta de acordo com a dureza da água da sua área.Verifique se a tampa do reservatório do sal está devidamente instalada.

Problemen oplossen en informatienummers

INFORMATIENUMMERS

Os códigos de informação são apresentados para que compreenda melhor o que se está a passar com a sua máquina de lavar loiça. Se qualquer um dos códigos abaixo ocorrer, deve seleccionar a opção Reiniciar e seguir as respectivas instruções.

SÍMBOLO DO CÓDIGO	SIGNIFICADO SOLUÇÃO
bE2 Erro do botão		Verifique se há algum botão preso ou se algum botão foi premido durante mais de 30 segundos.
3E, AE Erro de comunicação interna Desligue e reinicie o electrodoméstico.
5E Erro de escoamento		Verifique se a mangueira de escoamento está obstruída ou dobrada.
4E Erro do fornecimento de água		Certifique-se de que a válvula do fornecimento de água está aberta.
4E1 Fornecimento de água quente		Certifique-se de que a temperatura da água fornecida não é superior a 80 °C.
HE, HE1 Erro do dispositivo de aquecimento		Desligue o electrodoméstico e tire a ficha da tomada, feche a válvula de fornecimento de água e contacte o centro de assistência para obter mais ajuda.
tE Erro do sensor de temperatura
1E Erro de baixo nível de água
PE Erro de posição do motor síncrono Desligue e reinici		e o electrodoméstico.
LE Erro de fuga de água		Desligue o electrodoméstico e tire a ficha da tomada, feche a válvula de fornecimento de água e contacte o centro de assistência para obter mais ajuda.
OE Erro de excesso de água

 Para obter mais informações sobre os códigos de erro, ou se não for capaz de resolver o problema utilizando a solução sugerida, consulte a contracapa deste manual e contacte o seu centro de serviço de apoio ao cliente da Samsung.  Resolução de problemas e códigos de informação

Programmaoverzicht

QUADRO DE PROGRAMAS

Nivel de sujidade	Intensivo 70	Auto 40-65 (DW-FG720, D154, DW5363PGB, D156, DW5343TGB, D155)	Normal 65 (DW-FG520, D153)	Expresso 65 Eco 45 Rápido 50 Delicados 40 Pré-lavagem
Quantidade de resíduos de alimentos	Muita	Muito pouca a muita	Normal Normal Pouca Pouca Muito pouca
Sequência do programa	Pré-lavagem ▶Lavagem principal ▶ 1.a enxagua-mento ▶ 2.a enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶ 1.e enxagua-mento ▶ (2.e enxagua-mento) ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶ 1.e enxagua-mento ▶ 2.e enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶ 1.a enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶ 1.e enxaguamen-to ▶Enxaguamento a quente ▶Secagem ▶Final	Lavagem principal ▶ 1.a enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Pré-lavagem ▶Lavagem principal ▶ 1.a enxagua-mento ▶Enxaguamento a quente ▶Secagem ▶Final	Enxaguamento a frio ▶Final
Consumo de água (L)	17,3 9,1~18,5 18,4 11,6				10(DW-FG720, D154, DW5363PGB, D156)12(DW-FG520, D153, DW5343TGB, D155)	10,5 10,1 3,7
Consumo de energia (kWh)	1,5 0,8~1,6 1,4	1,2			0,96(DW-FG720, D154, DW5363PGB, D156)0,97(DW-FG520, D153, DW5343TGB, D155)	1,0	0,7	-

 O tempo de lavagem varia de acordo com as opções que adicionar e com a pressão e temperatura da água fornecida. Quadro de programas

Bijlage

DE AFWASMACHINE WEGGOOIEN EN HET MILIEU HELPEN

A sua máquina de lavar loiça foi fabricada a partir de materiais recicláveis. Se decidir eliminá-la, respeite os seus regulamentos locais de eliminação de resíduos. Corte o cabo de alimentação de forma a que o electrodoméstico não possa ser ligado a uma fonte de alimentação. Remova a porta para que animais e crianças não possam ficar presos dentro do electrodoméstico. Não exceda as quantidades de detergente recomendadas nas instruções do fabricante do detergente.

CONFORMITEITSVERKLARING

Este produto está em conformidade com os requisitos das seguintes directivas: Directiva CEM 2004/108/CE Directiva Baixa Tensão 2006/95/CE ESPECIFICAÇÕES

MODELO		DW-FG720, D154, DW5363PGB, D156, DW-FG520, D153, DW5343TGB, D155
Alimentação CA 220 ~ 240 V / 50 Hz
Tipo Não encastrada
Pressão de água 0,05 - 0,8 MPa
Capacidade de lavagem (serviço de loiça e talheres para uma pessoa)		14 (DW-FG720, D154, DW5363PGB, D156), 13 (DW-FG520, D153, DW5343TGB, D155)
Potência nominal 2000 ~ 2300 W
Dimensões 598 mm (L) X 845 mm (A) X 600 mm (P)
Peso	Modelo	DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
	Fora da embalagem	48.0 kg 47.0 kg
	Embalada 51.0 kg 50.0 kg

34_ Anexo

Voor standaardtest

Os diagramas abaixo mostram a forma correcta de carregar os cestos com base nas Normas Europeias (NE50242). - Capacidade de lavagem: 14 (DW-FG720, D154, DW5363PGB, D156) / 13 (DW-FG520, D153, DW5343TGB, D155) serviços de loiça e talheres para uma pessoa • Norma de teste: NE50242/CEI60436 - Posição do cesto superior: baixo - Programa: Eco • Opções adicionais: nenhuma • Definição do abrilhantador: 6 • Dosagem do detergente padrão \- 14 serviços: 7 g + 28 g \- 13 serviços: 6 g + 26,5 g \- Para ver a disposição dos artigos, consulte as Figuras A, B, C. Serviços para 14 pessoas

1	Prato de sopa: flocos de aveia	6	Chávena: chá	12	Colher de sopa: flocos de aveia
2	Prato raso: ovo	7	Pires: chá	13	Garfo: ovo
3	Prato raso: carne	8	Copo: leite	14	Faca
4	Prato de sobremesa: espinafres	9	Taça pequena, taça média: espinafres	15	Colher de sobremesa
5	Prato de sobremesa: ovo	10	Taça grande: carne	16	Colher de chá
		11	Travessa oval: margarina	17	Talheres de servir

Voor standaardtest

Serviços para 13 pessoas

1	Prato de sopa: flocos de aveia	6	Chávena: chá	12	Colher de sopa: flocos de aveia
2	Prato raso: ovo	7	Pires: chá	13	Garfo: ovo
3	Prato raso: carne	8	Copo: leite	14	Faca
4	Prato de sobremesa: espinafres	9	Taça pequena, taça média: espinafres	15	Colher de sobremesa
5	Prato de sobremesa: ovo	10	Taça grande: carne	16	Colher de chá
		11	Travessa oval: margarina	17	Talheres de servir

Productfiche

NORMA (UE) N.° 1059/2010

Fornecedor SAMSUNG		SAMSUNG
Nome do modelo		DW-FG720, D154, DW5363PGB, D156	DW-FG520, D153, DW5343TGB, D155
Capacidade nominal (serviço de loiça e talheres para uma pessoa)		14 13
Classe de eficiência energética A+ A+
Rótulo ecológico Não Não
Consumo energético anual (kWh/ ano) 1)		273 276
Consumo energético do ciclo normal (kWh)		0,96 0,97
Consumo energético no modo desligado (W)		0,45 0,45
Consumo energético no modo ligado (W)		3	3
Consumo de água anual (L) 2)		2800 3360
Consumo de água do programa padrão (L)		10 12
Classe de eficiência de secagem A A
Programa padrão 3)		Eco Eco
Duração do programa do ciclo padrão		160 160
Duração do modo ligado (min)		10	10
Emissões de ruído para o ar (dBA re 1pW)		45 48
Instalação	Incorporada	- -
	Encastrada	Sim Sim
	Não encastrada	Sim Sim

1) com base em 280 ciclos de lavagem normais utilizando água fria e o consumo dos modos de poupança de energia. O consumo energético real dependerá do modo de utilização do electrodoméstico. 2) com base em 280 ciclos de lavagem normais. O consumo de água real dependerá do modo de utilização do electrodoméstico. 3) O "programa normal" representa o ciclo de lavagem normal, adequado para a lavagem de louça que apresente sujidade normal, e é o programa mais eficiente em termos do consumo combinado de água e energia. Ficha do produto  DÚVIDAS OU COMENTÁRIOS?

PAÍS CONTACTE OU VISITE-NOS ONLINE EM
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM 02-201	-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
CZECH 800 - SAMSUNG (800-726786) www.samsung.com
DENMARK 70 70	19 70 www.samsung.com
FINLAND 030-62	27 515 www.samsung.com
FRANCE 01 48 63	00 00 www.samsung.com/fr
GERMANY	0180 5 SAMSUNG bzw.0180 5 7267864*	www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) www.samsung.com
ITALIA	800-SAMSUNG (726-7864)	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com
NORWAY	815 56480	www.samsung.com
POLAND	0 801-1SAMSUNG (172-678) *lub [phone] **	www.samsung.com/pl
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German)www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
AUSTRALIA	1300 362 603	www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com
TURKEY	444 77 11	www.samsung.com
SOUTH AFRICA	0860-SAMSUNG(726-7864 )	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
IRAN	021-8255	www.samsung.com
BAHRAIN	8000-4726	www.samsung.com/ae (English)www.samsung.com/ae_ar (Arabic)
JORDAN	800-22273065777444	www.samsung.com/Levant(English)

N.° de código: DD68-00093E-07_PT
