3EB999LV - Forn BALAY - Gratis gebruiksaanwijzing en handleiding

Producttype	Inductiekookplaat
Merk	Balay
Model	3EB999LV
Afmetingen inbouwuitsparing (B x D)	560 mm x 490 mm (schatting)
Voeding	220-240 V, 50-60 Hz, eenfasig of driefasig (zie schema)
Totaal vermogen	ongeveer 7,4 kW (schatting)
Aantal kookzones	4 (schatting)
Inductiefunctie	Ja, met aanraaktoetsen
Beschermingsklasse	Klasse 1 (met beschermingsgeleider)
Nettogewicht	ongeveer 12 kg (schatting)
Minimale afstand tot afzuigkap	Raadpleeg de instructies van de afzuigkap
Hittebestendigheid van het werkblad	Ten minste 90 °C
Maximale belasting van het werkblad	ongeveer 60 kg
Installatietype	Inbouw, boven een lade of een geventileerde oven
Lengte voedingskabel	Tot 2,20 m (netkabel)
Onderhoud en reiniging	Reinigen met een zachte doek en een geschikt product voor keramische glasplaten
Veiligheid	Permanente magneten: minstens 10 cm afstand houden van elektronische implantaten

Veelgestelde vragen - 3EB999LV BALAY

Wat is het elektrisch vermogen van de Balay 3EB999LV inductiekookplaat?

Het totale vermogen is ongeveer 7,4 kW, maar controleer het typeplaatje. Het apparaat werkt op 220-240 V, eenfasig of driefasig.

Hoe sluit ik de kookplaat elektrisch aan?

De aansluiting moet door een erkende vakman worden uitgevoerd. Gebruik het meegeleverde aansluitschema (afb. 16-17). Voor een driefasige aansluiting (3N~) gebruikt u de 5-aderige kabel; voor eenfasig (1N~) de 3-aderige kabel met bruggen.

Kan ik de kookplaat boven een oven van een ander merk installeren?

Ja, maar gebruik een houten stoomplaat tussen de kookplaat en de oven. Zorg voor voldoende ventilatie en houd een minimale afstand van 5 mm aan.

Wat betekent foutcode U400 op het display?

Code U400 duidt op een probleem met de elektrische aansluiting. Koppel het apparaat los en controleer de aansluiting van de voedingskabel op het net. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat zijn de afmetingen van de benodigde uitsparing?

De afmetingen van de inbouwuitsparing zijn over het algemeen 560 mm breed en 490 mm diep, maar raadpleeg de montagetekening die bij het apparaat wordt geleverd.

Hoe reinig ik de kookplaat?

Reinig hem met een zachte doek en een speciaal reinigingsmiddel voor keramische glasplaten. Vermijd schurende sponzen. Droog hem na elk gebruik om vlekken te voorkomen.

Wat is de minimale afstand die ik moet aanhouden tot een afzuigkap?

De afstand tussen de afzuigkap en de kookplaat moet minstens gelijk zijn aan die in de montage-instructies van de afzuigkap. Reken over het algemeen op 65 cm voor een afzuigkap met afvoer.

Kan ik een lade onder de kookplaat gebruiken?

Ja, op voorwaarde dat u een afstand van 65 mm aanhoudt tussen het werkbladoppervlak en de bovenkant van de lade voor een goede ventilatie.

Bevat het apparaat magneten?

Ja, het apparaat bevat permanente magneten. Personen met een pacemaker of insulinepomp moeten een afstand van minstens 10 cm aanhouden.

Hoe demonteer ik de kookplaat?

Schakel eerst de stroom uit. Duw de kookplaat van onderaf omhoog om hem eruit te halen. Gebruik nooit gereedschap om te wrikken, want dat kan hem beschadigen.

GEBRUIKSAANWIJZING 3EB999LV BALAY

Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Alleen een geautoriseerde vakman mag het apparaat aansluiten.
- Een ondeskundige installatie, opening van het apparaat, verbinding of montage leidt tot het verlies van de geldigheid van de productgarantie.
■ Sluit voor aanvang van alle werkzaamheden altijd de stroomtoevoer af.
- Na de installatie garanderen dat de gebruiker geen toegang tot de elektrische componenten heeft.
- Dit apparaat nooit in boten of voertuigen gebruiken.

!

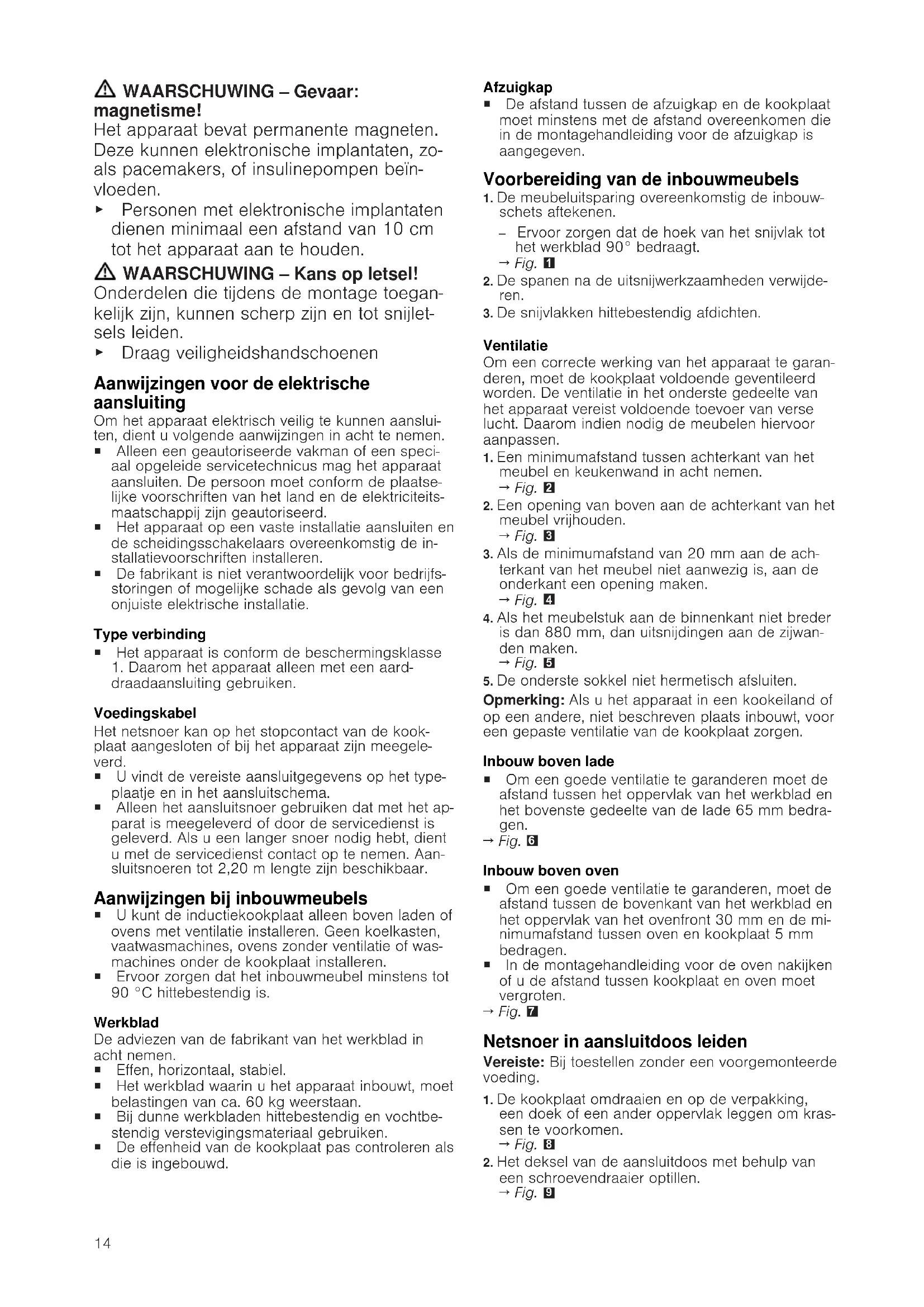

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

Alleen bij een deskundige inbouw overeenkomstig de montagehandleiding is de veiligheid bij het gebruik gegarandeerd. De installateur is voor het perfect functioneren op de plaats van opstelling verantwoordelijk.

⚠ WAARSCHUWING – Gevaar: magnetisme!

Het apparaat bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beïnvloeden.

▶ Personen met elektronische implantaten dienen minimaal een afstand van 10 cm tot het apparaat aan te houden.

Onderdelen die tijdens de montage toegan- kelijk zijn, kunnen scherp zijn en tot snijlet- sels leiden.

▶ Draag veiligheidshandschoenen

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kunnen aansluiten, dient u volgende aanwijzingen in acht te nemen.

■ Alleen een geautoriseerde vakman of een speciaal opgeleide servicetechnicus mag het apparaat aansluiten. De persoon moet conform de plaatselijke voorschriften van het land en de elektriciteitsmaatschappij zijn geautoriseerd.
- Het apparaat op een vaste installatie aansluiten en de scheidingsschakelaars overeenkomstig de installatievoorschriften installeren.
- De fabrikant is niet verantwoordelijk voor bedrijfsstoringen of mogelijke schade als gevolg van een onjuiste elektrische installatie.

Type verbinding

- Het apparaat is conform de beschermingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.

Voedingskabel

Het netsnoer kan op het stopcontact van de kookplaat aangesloten of bij het apparaat zijn meegeleverd.

■ U vindt de vereiste aansluitgegevens op het typeplaatje en in het aansluitschema.
■ Alleen het aansluitsnoer gebruiken dat met het apparat is meegeleverd of door de servicedienst is geleverd. Als u een langer snoer nodig hebt, dient u met de servicedienst contact op te nemen. Aansluitsnoeren tot 2,20 m lengte zijn beschikbaar.

Aanwijzingen bij inbouwmeubels

■ U kunt de inductiekookplaat alleen boven laden of ovens met ventilatie installeren. Geen koelkasten, vaatwasmachines, ovens zonder ventilatie of wasmachines onder de kookplaat installeren.
■ Ervoor zorgen dat het inbouwmeubel minstens tot 90 °C hittebestendig is.

Werkblad

De adviezen van de fabrikant van het werkblad in acht nemen.

■ Effen, horizontaal, stabiel.
■ Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan.
- Bij dunne werkbladen hittebestendig en vochtbestendig verstevigingsmateriaal gebruiken.
■ De effenheid van de kookplaat pas controleren als die is ingebouwd.

Afzuigkap

- De afstand tussen de afzuigkap en de kookplaat moet minstens met de afstand overeenkomen die in de montagehandleiding voor de afzuigkap is aangegeven.

Voorbereiding van de inbouwmeubels

1. De meubeluitsparing overeenkomstig de inbouwschets aftekenen.

2. Ervoor zorgen dat de hoek van het snijvlak tot het werkblad 90° bedraagt.
   → Fig. 1

3. De spanen na de uitsnijwerkzaamheden verwijderen.

4. De snijvlakken hittebestendig afdichten.

Ventilatie

Om een correcte werking van het apparaat te garanderen, moet de kookplaat voldoende geventileerd worden. De ventilatie in het onderste gedeelte van het apparaat vereist voldoende toevoer van verse lucht. Daarom indien nodig de meubelen hiervoor aanpassen.

1. Een minimumafstand tussen achterkant van het meubel en keukenwand in acht nemen.
2. Een opening van boven aan de achterkant van het meubel vrijhouden.
3. Als de minimumafstand van 20 mm aan de achterkant van het meubel niet aanwezig is, aan de onderkant een opening maken.
4. Als het meubelstuk aan de binnenkant niet breder is dan 880 mm, dan uitsnijdingen aan de zijwanden maken.

$$ \rightarrow \text { Fig. } ② $$

$$ \rightarrow \text { Fig. } ③ $$

$$ \rightarrow \text { Fig. } 4 $$

$$ \rightarrow \text { Fig. } ⑤ $$

1. De onderste sokkel niet hermetisch afsluiten.

Opmerking: Als u het apparaat in een kookeiland of op een andere, niet beschreven plaats inbouwt, voor een gepaste ventilatie van de kookplaat zorgen.

Inbouw boven lade

- Om een goede ventilatie te garanderen moet de afstand tussen het oppervlak van het werkblad en het bovenste gedeelte van de lade 65 mm bedragen.

$$ \rightarrow \text { Fig. } 6 $$

Inbouw boven oven

• Om een goede ventilatie te garanderen, moet de afstand tussen de bovenkant van het werkblad en het oppervlak van het ovenfront 30 mm en de minimumafstand tussen oven en kookplaat 5 mm bedragen.
• In de montagehandleiding voor de oven nakijken of u de afstand tussen kookplaat en oven moet vergroten.

$$ \rightarrow \text { Fig. } 7 $$

Netsnoer in aansluitdoos leiden

Vereiste: Bij toestellen zonder een voorgemonteerde voeding.

1. De kookplaat omdraaien en op de verpakking, een doek of een ander oppervlak leggen om krassen te voorkomen.

$$ \rightarrow \text { Fig. } 8 $$

1. Het deksel van de aansluitdoos met behulp van een schroevendraaier optillen.

$$ \rightarrow \text { Fig. } 9 $$

1. De bevestigingsschroef losdraaien en de slang-klem met behulp van een schroevendraaier opti-len.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Alleen conform de afbeelding op de aansluitdoos aansluiten:

$$ \rightarrow \text { Fig. } 1 1 $$

• BN: Bruin
• BU: Blauw
• GN/YE: Geel en groen
• BK: Zwart
• GY: Grijs

Opmerkingen

- Als de aansluiting conform het aansluitschema 3N\~ gebeurt, het meegeleverde 5-aderige snoer gebruiken.

- Als de aansluiting conform het aansluitschema 1N gebeurt, het meegeleverde 3-aderige snoer gebruiken. De bruggen overeenkomstig het aansluitschema aanbrengen.

1. Na de snoeraansluiting de schroeven aan de aansluitdoos correct aantrekken.

2. Het netsnoer met de slangklem bevestigen en de bevestigingsschroef aantrekken.

$$ \rightarrow \text { Fig. } 1 2 $$

1. De snoeren in het middelste gedeelte van de aansluitdoos leiden. Het deksel van de aansluitdoos sluiten.

2. Als het netsnoer met de lade interfereert, het snoer met de meegeleverde kabelbinder aan de onderkant van de kookplaat bevestigen.

$$ \rightarrow \text { Fig. } 1 3 $$

Kookplaat inbrengen

1. De kookplaat in het voorste deel van de inbouwnis aanpassen.

$$ \rightarrow \text { Fig. } 1 4 $$

1. De kookplaat in de uitsparing plaatsen.

$$ \rightarrow \text { Fig. } 1 5 $$

1. Bij betegelde werkbladen de voegen van de tegels afdichten met siliconenrubber.

Opmerking: Het aansluitsnoer niet knikken of in-klemmen en uit de buurt van scherpe randen en he-te delen houden.

Apparaat aansluiten

Vereiste: De aansluitgegevens op het typeplaatje in acht nemen.

1. Uitsluitend aansluiten volgens het aansluitschema:

$$ \rightarrow \text { Fig. } \mathbf {1 6}, \rightarrow \text { Fig. } \mathbf {1 7} $$

- BN: Bruin

- BU: Blauw

- GN/YE: Geel en groen

- BK: Zwart

- GY: Grijs

→ Fig. 16, → Fig. 17 - BN: Bruin - BU: Blauw - GN/YE: Geel en groen - BK: Zwart - GY: Grijs

1. Gebruiksgereedheid controleren: als in de indicatie van het apparaat U408 E05schijet, is het apparaat niet correct aangesloten. Het apparaat van de stroomvoorziening loskoppelen en de aansluiting van de stroomkabel op het stroomnet controleren.

Speciale combinaties

Als u de kookplaat boven een oven van een ander merk inbouwt, een tussenschot van hout gebruiken.

$$ \rightarrow \text { Fig. } 1 8 $$

Apparaat demonteren

LET OP!

Gereedschappen kunnen het apparaat beschadigen.

- Verwijder het apparaat niet van bovenaf middels hefboomwerking.

1. Haal de stekker van het apparaat uit het stopcontact.

2. De kookplaat van onderaf naar buiten drukken.

da
