3EB999LV - Liesi BALAY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktioliesi
Merkki	Balay
Malli	3EB999LV
Upotusaukon mitat (L x S)	560 mm x 490 mm (arvio)
Sähkönsyöttö	220-240 V, 50-60 Hz, yksi- tai kolmivaihe (katso kaavio)
Kokonaisteho	noin 7,4 kW (arvio)
Keittoalueiden määrä	4 (arvio)
Induktiotoiminto	Kyllä, kosketusohjauksella
Suojausluokka	Luokka 1 (suojamaadoitettu)
Nettopaino	noin 12 kg (arvio)
Vähimmäisetäisyys liesituulettimeen	Katso liesituulettimen ohjeet
Työtason lämmönkestävyys	Vähintään 90 °C
Työtason enimmäiskuormitus	noin 60 kg
Asennustyyppi	Upotettava, laatikon tai tuuletetun uunin yläpuolelle
Virtajohdon pituus	Enintään 2,20 m (verkkojohto)
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja lasikeraamiselle sopivalla puhdistusaineella
Turvallisuus	Kestomagneetit: pidä vähintään 10 cm etäisyydellä elektronisista implanteista

Usein kysytyt kysymykset - 3EB999LV BALAY

Mikä on Balay 3EB999LV -induktiolieden sähköteho?

Kokonaisteho on noin 7,4 kW, mutta tarkista arvokilpi. Laite toimii 220-240 V jännitteellä, yksi- tai kolmivaiheisena.

Miten liesi kytketään sähköön?

Kytkennän saa tehdä vain valtuutettu asentaja. Käytä mukana toimitettua kytkentäkaaviota (kuva 16-17). Kolmivaiheliitäntään (3N~) käytä 5-johtimista kaapelia; yksivaiheliitäntään (1N~) 3-johtimista kaapelia siltauksilla.

Voinko asentaa lieden toisen merkin uunin yläpuolelle?

Kyllä, mutta käytä puista höyrylevyä lieden ja uunin välissä. Varmista riittävä ilmanvaihto ja pidä vähintään 5 mm etäisyys.

Mitä virhekoodi U400 näytössä tarkoittaa?

Koodi U400 tarkoittaa sähkökytkentäongelmaa. Irrota laite verkosta ja tarkista virtajohdon liitäntä. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Mitkä ovat tarvittavan aukon mitat?

Upotusaukon mitat ovat yleensä 560 mm leveys ja 490 mm syvyys, mutta tarkista laitteen mukana toimitetusta asennuspiirustuksesta.

Miten liesi puhdistetaan?

Puhdista se pehmeällä liinalla ja lasikeraamiselle tarkoitetulla puhdistusaineella. Vältä hankaavia sieniä. Pyyhi jokaisen käytön jälkeen tahrojen estämiseksi.

Mikä vähimmäisetäisyys liesituulettimeen on pidettävä?

Liesituulettimen ja lieden välinen etäisyys on oltava vähintään liesituulettimen asennusohjeissa mainittu. Yleensä noin 65 cm poistoilmatoimiselle liesituulettimelle.

Voinko käyttää laatikkoa lieden alla?

Kyllä, edellyttäen että työtason pinnan ja laatikon yläreunan välillä on vähintään 65 mm etäisyys riittävän ilmanvaihdon takaamiseksi.

Sisältääkö laite magneetteja?

Kyllä, laite sisältää kestomagneetteja. Henkilöiden, joilla on sydämentahdistin tai insuliinipumppu, on pidettävä vähintään 10 cm etäisyys.

Miten liesi puretaan?

Katkaise ensin sähkövirta. Työnnä liesi alhaalta ylöspäin irti. Älä koskaan käytä työkaluja vivuttamiseen, koska se voi vahingoittaa laitetta.

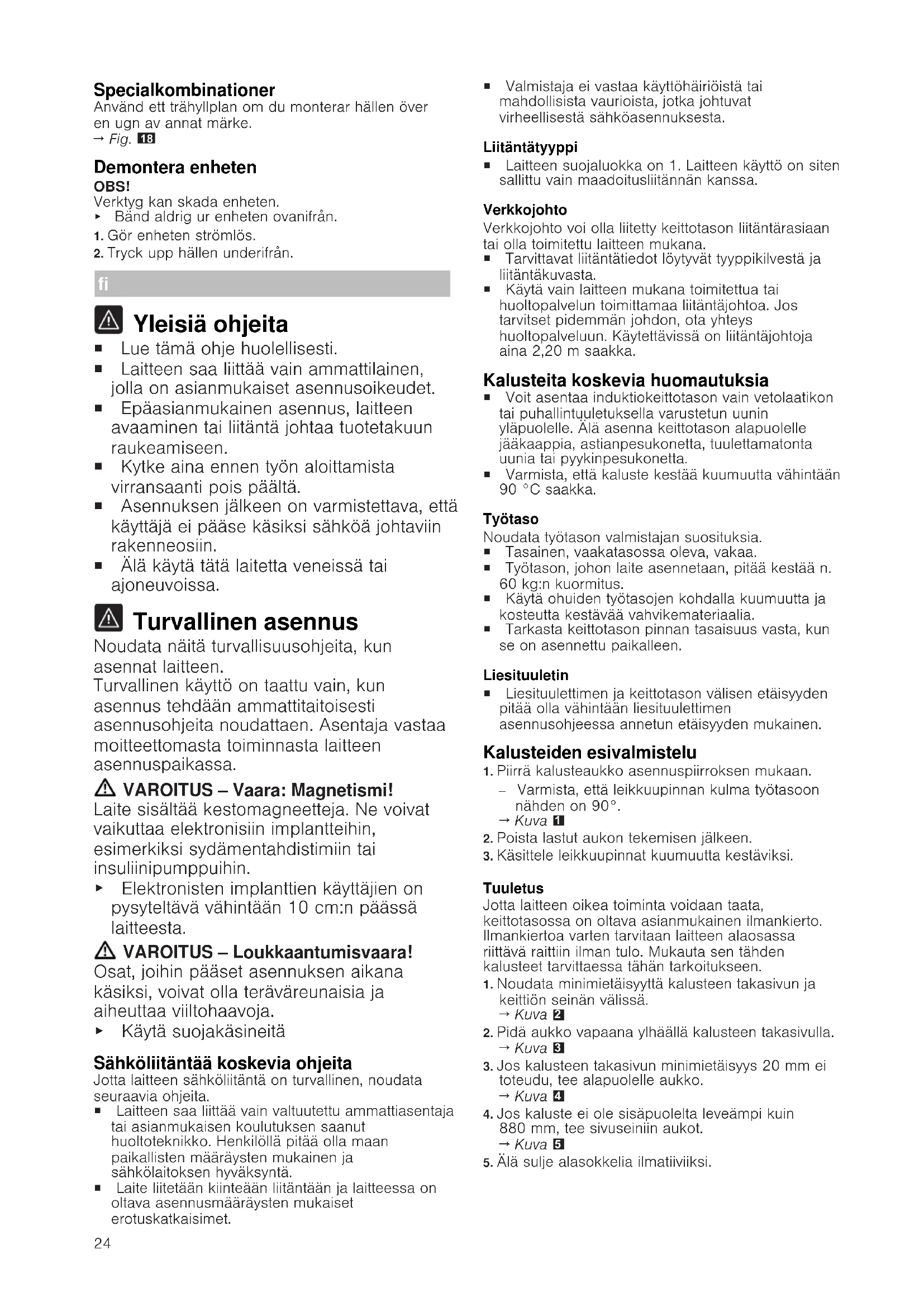

KÄYTTÖOHJE 3EB999LV BALAY

■ Lue tämä ohje huolellisesti.
■ Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Epäasianmukainen asennus, laitteen avaaminen tai liitäntä johtaa tuotetakuun raukeamiseen.
- Kytke aina ennen työn aloittamista virransaanti pois päältä.
■ Asennuksen jälkeen on varmistettava, että käyttäjä ei pääse käsiksi sähköä johtaviin rakenneosiin.
- Älä käytä tätä laitetta veneissä tai ajoneuvoissa.

Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS – Vaara: Magnetismi!

Laite sisältää kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiksi sydämentahdistimiin tai insuliinipumppuihin.

- Elektronisten implanttien käyttäjien on pysyteltävä vähintään 10 cm:n päässä laitteesta.

VAROITUS – Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

▶ Käytä suojakäsineitä

Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

Laitteen saa liittää vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilöllä pitää olla maan paikallisten määräysten mukainen ja sähkölaitoksen hyväksyntä.
- Laite liitetään kiinteään liitäntään ja laitteessa on oltava asennusmääräysten mukaiset erotuskatkaisimet.

- Valmistaja ei vastaa käyttöhäiriöistä tai mahdollisista vaurioista, jotka johtuvat virheellisestä sähköasennuksesta.

Liitäntätyyppi

■ Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa.

Verkkojohto

Verkkojohto voi olla liitetty keittotason liitäntärasiaan tai olla toimitettu laitteen mukana.

• Tarvittavat liitäntätiedot löytyvät tyyppikilvestä ja liitäntäkuvasta.
• Käytä vain laitteen mukana toimitettua tai huoltopalvelun toimittamaa liitäntäjohtoa. Jos tarvitset pidemmän johdon, ota yhteys huoltopalveluun. Käytettävissä on liitäntäjohtoja aina 2,20 m saakka.

Kalusteita koskevia huomautuksia

■ Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin yläpuolelle. Älä asenna keittotason alapuolelle jääkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.
■ Varmista, että kaluste kestää kuumuutta vähintään 90 °C saakka.

Työtaso

Noudata työtason valmistajan suosituksia.

■ Tasainen, vaakatasossa oleva, vakaa.
■ Työtason, johon laite asennetaan, pitää kestää n. 60 kg:n kuormitus.
- Käytä ohuiden työtasojen kohdalla kuumuutta ja kosteutta kestävää vahvikemateriaalia.
■ Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

■ Liesituulettimen ja keittotason välisen etäisyyden pitää olla vähintään liesituulettimen asennusohjeessa annetun etäisyyden mukainen.

Kalusteiden esivalmistelu

1. Piirrä kalusteaukko asennuspiirroksen mukaan.

2. Varmista, että leikkuupinnan kulma työtasoon nähden on 90°.
   → Kuva 1

3. Poista lastut aukon tekemisen jälkeen.

4. Käsittele leikkuupinnat kuumuutta kestäviksi.

Tuuletus

Jotta laitteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankierto. Ilmankiertoa varten tarvitaan laitteen alaosassa riittävä raittiin ilman tulo. Mukauta sen tähden kalusteet tarvittaessa tähän tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittiön seinän välissä.
   → Kuva 2
2. Pidä aukko vapaana ylhäällä kalusteen takasivulla. → Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20 mm ei toteudu, tee alapuolelle aukko.

→ Kuva 4

1. Jos kaluste ei ole sisäpuolelta leveämpi kuin 880 mm, tee sivuseiniin aukot.

→ Kuva 5

1. Älä sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tässä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon yläpuolelle

• Hyvän tuuletuksen varmistamiseksi pitää työtason yläpinnan ja laatikon yläosan välisen etäisyyden pitää olla 65 mm.
  → Kuva 6

Asennus uunin yläpuolelle

• Hyvän tuuletuksen varmistamiseksi pitää työtason yläosan ja uunin etulevyn pinnan välisen etäisyyden olla 30 mm ja uunin ja keittotason vähimmäisetäisyyden 5 mm.
• Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin välistä etäisyyttä on suurennettava.
  → Kuva 7

Verkkojohdon asentaminen liitäntärasiaan

Vaatimus: Laitteet, joissa ei ole ennakkoasennettua verkko-osaa.

1. Käännä keittotaso ylösalaisin ja aseta se pakkauksen pohjan päälle, liinalle tai muulle pinnalle, jotta vältät naarmuuntumisen. → Kuva 8
2. Nosta liitäntärasian kantta ruuvimeisselin avulla. → Kuva 9
3. Irrota kiinnitysruuvi ja nosta kiristintä ruuvimeisselin avulla. → Kuva 10
4. Liitä liitäntärasiaan vain kuvan osoittamalla tavalla:

→ Kuva 11
- BN: ruskea
- BU: sininen
– GN/YE: keltainen ja vihreä
- BK: musta
- GY: harmaa

Huomautukset

• Kun liitäntä tehdään liitäntäkaavion 3N\~ mukaan, on käytettävä mukana toimitettua 5- johtimista kaapelia.

• Kun liitäntä tehdään liitäntäkaavion 1N mukaan, on käytettävä mukana toimitettua 3-johtimista kaapelia. Sijoita silloitukset liitäntäkavion mukaan.

• Kiristä liitäntärasiassa olevat ruuvit kaapeliliitännän jälkeen asianmukaisesti.

• Kiinnitä verkkojohto kiristimellä ja kiristä kiinnitysruuvi.
  → Kuva 12
• Sijoita johdot liitäntärasian keskelle. Sulje liitäntärasian kansi.
• Jos verkkojohto ja laatikko ovat päällekkäin, kiinnitä johto mukana toimitetulla johtositeellä keittotason alapuolelle.

→ Kuva 13

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. → Kuva 14
2. Aseta keittotaso aukkoon.

→ Kuva 15

1. Jos työtaso on kaakeloitu, tiivistä kaakelisaumat silikonilla.

Huomautus: Älä taita liitäntäjohtoa tai jätä sitä puristuksiin äläkä vie sitä terävien kulmien ja kuumien osien lähelle.

Laitteen liittäminen

Vaatimus: Ota tyyppikilvessä olevat liitäntätiedot huomioon.

1. Liitä vain liitäntäkaavion mukaan:

→ Kuva 16, → Kuva 17
- BN: ruskea
- BU: sininen
– GN/YE: keltainen ja vihreä
- BK: musta
- GY: harmaa

1. Tarkasta käyttövalmius: jos laitteen näyttöön ilmestyy 4408i €0513 e i ole liitetty oikein. Irrota laite sähköverkosta ja tarkasta virtajohdon liitäntä sähköverkkoon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkiä olevan uunin yläpuolelle, käytä puista välipohjaa.

→ Kuva 18

Laitteen irrotus HUOMIO!

Työkalut voivat vaurioittaa laitetta.

- Älä nosta laitetta ylhäältä päin pois paikaltaan.

1. Irrota laite sähköverkosta.
2. Paina keittotaso alhaalta päin pois paikaltaan.
