GEBRUIKSAANWIJZING DU 773 IX BOMANN

Algemene opmerkingen.. 16

Bijzondere veiligheidsinstrcties voor

dit apparat . 17

Vervoer en verpakking.. . .. 19

Apparaat . 19

Installatie . 19

Opstarten/Bediening.. 22

Reiniging en onderhoud..

Probleemoplossing.. 24

Bedankt voor het kiezen van ons product. We hopendat u veel plezier aan het gebruik van het apparaat zult beleven.

Symbolen in deze gebruiksaanwijzing

Belangrijke aanwijzingen voor uw veriligheid+zijn speciaal gekenmerkt. Het is van essentieel belang om te voldoen aan deze instructies om ongelukken en schade te voorkomen.

WAARSCHUWING:

Dit waarschuwt u voor gezondheidsrisico's en geeft可想而知 gevaar voor verwondenen aan.

VOORZICTHIG:

Dit verwijst maar möglichke gevaren voor het apparaat of andere objcten.

OPMERKING: Dit markeert tips en informatie.

Algemene opmerkingen

Lees de bedieningsinstructies zorgvuldig voordat u het apparaat in gebruik neemt en bewaar de instructies, inclusief de

garantie en het aankoopbewijs. Als u dit apparaat aan derden doorgeeft, geef dan ook de gebruiksaanwijzing door.

OPMERKING:

• Als gevolg van voortdurende productaan-passingen kan uw apparaat enigszins afwijken van deze gebruiksaanwijzing; functies en het gebruik blijven ongewijzigd.
• Afbeeldingen können afwijken van het originele apparaat.

• Het apparaat is alleen ontworpen voor privilegedebruik en het beoogde doel. Dit apparaat is nicht geschikt voor commercieel gebruik.

• Dit apparaat mag alleen gebruikt worden zoals beschreiben in de handleiding. Gebruik het apparaat Niet voor andere doeleinden. Elk ander gebruik is Niet beoogd en kan tot schade of persoonlijk letsel leiden.

• Gebruik het appaarat alleen als het goed geinstalleerd is.
• Gebruik het apparaat Niet buitenshuis. Houd hetuit de buurt van warmtebronnen, direct zonlicht envochtigheid.
• Laat het apparaat zich zonder toezicht werken.
• Wonneer nicht in gebruik, voor het reinigen, onderhoudswerkzaamheden door de gebruiker ofijdens storing, schakel het apparaat uit en trek de stekker (trek aan de stekker zich, Niet aan het snoer) uit het stopcontact of verwijder dezekering.
• Het apparaat en zo möglichk het netsnoer moeten regelmatig op tekenen van schade worden gecontroleerd. Als schade worden geconstasteerd mag het apparaat nicht worden gebruikt.
• Om veiligheidsredenen় aanpassingen of wijzigingen van het apparatusat verboden.
• Houd de verpakking (plastic zakken, dozen, polystyreen, etc.) buiten het bereik van kinderen om ervoor te zorgen dat zich veilig zijn.

WAARSCHUWING:

Laat petite kinderen nicht met de folie spelen.

Erbestaatverstikkingsgevaar!

Bijzondere veiligheidsinstrumenties voor dit apparaat

WAARSCHUWING:

Als de schroeven of het bevestigingsmaterialien nicht volgens deze voor-schriften worden gemonteerd, kan dit leiden tot elektrische gezaren.

• Neem de aanwijzingen van de fabrikant van uw kooktoestel in acht, of de bediening van een afzuigkap boven het toestel is toegestaan en welke veiligheidsafstand moet worden aangehouden.

Voor de extractiemodus:

• Er要去 voor voldoende ventilatie in de ruimte worden gezorgd waren de afzuigkap gewiktijdig in werkung is met apparaten die op gas of andere brandstoffen werken.
• Bij gewelijkijdig gezbruik van de afzuigkap en de open haard mag de onderdruk in de opstellingsruimte van de open haard Niet meer dan 4 Pa (4x10-5 bar) bedragen.
• De afgezogen lucht mag nicht worden afgevoerd maar een schoorsteenkanaal dat worden gebruikt voor de afvoer van rookgassen van toestellen die op gas of andere brandstoffen werken.
• De voorschriften van de bevoegdeplaatselijke autoriteiten要去en worden nageleefd.
• Neem verder de installment-instructies in acht die wij u in het hoofdstuk "Installatie"geven en volg deze op.
• LET OP: Aanraakbare delen van het appaarat hunnen heet worden bij gebruik met kooktoestellen.

• Flambeer nicht onder de afzuigkap! Frituren mag alleen onder de afzuiigkap onder voortdurend toezicht in verband met het brandgevaar.

• Laat nooit een gaskookplaat branden zonder kookgerei. Sterke warm-teontwikkeling kan het afzuigkap beschadigen.

• Oververhitte vetten en oliën können snugl ontbranden. Verhit vet en olien nooit zonder toezicht.
• Controller nooit de toestand van het filterijdens de werkinq.
• Gebruik het apparaat NOOIT zichonder dat de aluminium vetfilters zich aangebracht.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale capacititeiten of gebrek aan ervaring en kennis als zij op een veilige manier toezicht hebben gekreten of geinstrueerd zich over het gebruik van het apparaat en de bijbehorende bevaren begrijpen.
• Kinderen mogen nicht met het apparaat spelen.
• Reiniging en gebruikersonderhoud mag Niet door kinderen worden gedaan, tenzij ze 8aar of ouder+zijn en onder toezicht staan.
• Het apparaat moet regelmatig worden schoongemaakt. Volg de aanwijzingen in het hoofdstuk "Reinigung en onderhoud". Er bestaat brandgevaar als de reinigung nicht volgens de instructies worden UITgevoerd.
• Probeer het apparaat Niet zich te repareren. Neem.altijd contact op met een erkende monteur. Omblootstelling aan gevaar te voorkomen, maar een defecte kabel.altijd alleen met hetzelfde type kabel verrangen door de fabrikant, door onsze klantendienst of door een gekwalificeerd persoon.

Vervoer en verpakking

Het apparaat vervoeren

Zet het apparaat goed vast en bescherm het gegen weersinvloedenijdens het transport.

Uitpakken van het apparaat

• Haal het apparaat UIT de verpakking.
• Verwijder alle verpakkingsmaterialen zoals folies, vulmaterialen en karton verpakking.

De verpakkingsmaterialen zijn milieuvriendelijk en recyclebaar. Verwijder verpakkingsmaterialen die nicht länger nodigশin overeenstemming met deplaatselijk geldende voorschriften.

• Controller het apparaat op transportschade om möglich te voorkomen.
  In geval van schade, zet het apparaat Niet aan. Neem contact op met uw distributeur.

OPMERKING:

Er is eventueel wat producteresidu of stof op het apparaat te vinden. We raden aan om het apparaat te reinigen volgens hoofdstuk "Reiniging en onderhoud".

Apparaat

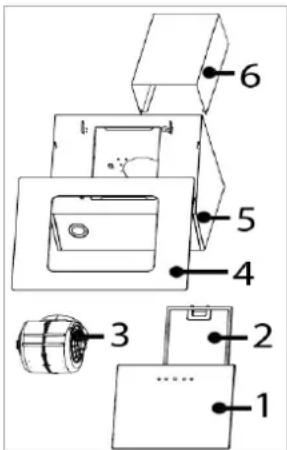

Overzicht van het apparatus

1 Vetfilterafdekking
2 Aluminium vetfilter
3 Motorenheid
4 Roestvrij stalen frame
5 Behuizing
6 Schachteenheid

Leveringsomvang

1x aluminium vetfilter, 1x 2-delige schoors- teenschacht, 1x luchtafvoerslang, 2x terugslagklep, incl. installmentmaterial en boorsjabloon

Dit product bevat een lichtbron met energie-efficientieklasse G.

Installatie

De afzuigkap is uitsluitend bestemd voor installmentie boven een kookplaat met nicht meer dan vier kookelementen.

Er要去enveiligheidsafstandzijntussendekookplaat van de kookpot op de kookplaat en het ondersteeldeel van de afzuigkap:

De afstand moet tussen 65 - 75 cm bedragen. Voor gastroestellen moet de afstand minstens 65 cm bedragen. Als de installment-instructies voor het gasfornuis een grotere afstand aangeven, moet deze afstand in alot worden genomen.

Selecteren van de dampuitlaat

U kunt de afzuigkap op twee manieren bedienen:

Wijze van extractie

WAARSCHUWING:

• De afgezogen lucht mag nicht worden ontlucht in een schoorsteenkanaal dat worden gebrukt voor het afvoergas van toestellen die werken op gas of andere brandstoffen.
• Houd u bij het afzuigen van de afgezogen lucht aan de voorschriften van de betreffende plaatselijke autoriteiten.

De afzuigkap heeft een bovenste luchtuitlaat om kookgeurtjes maar buiten af te voeren.

Gewoonlijk worden de uitlaatlucht verticaal afgevoerd. De afvoerlucht kan via de wandunit en de zolder maar de dakheer worden geleid.

Als er een leiding onder de bovenkasten zit, kan het afvoerkanaal zo worden gelegd dat de afgezogen lusth horizontaal door de wand kan worden afgevoerd.

Recirculatiemodus

Als u geen directe afzuiigopening maar buiten hebt, kan de kap ook in recirculatiemodus werken (d.w.z. ); zonder afzuiigopening maar buiten; de gefilterde lucht wordt terug in de ruimte gebracht). In dat geval moeten actieve koolstofffilters worden gebruikt, Zoals beschreiben onder "Installeren van het actieve koolstofffilter voor recirculatiemodus".

Actieve koolstoffilters worden nicht meegeleverd. U\ kunt het koolstofffilter bestellen bij uw dealer of in\ onze online accessoireshop, www.bomann-

germany.de. Gebruik het referentienummer dat u vindt onder "Technische gegevens".

Montage

WAARSCHUWING:

• Tijdens het monteren en/ofplaatsen van de vetfilteren en de koolstofffilters mag het appaarat Niet op het elektriciteitsnet�ngaansloten.
• Het Niet gebruiken van de bevestigingsmiddelen kan leiden tot het risico van een elektrische schok.

VOORZICHTIG:

• Controller vór de montage of de muur voldoen de draagvermogen—heeft om de afzuigkap te dra-gen.

VOORZICHTIG:

• Let er bij het boren van de gaten in de muur algijd op dat er geen bestaande elektriciteitskabels of andere voorwerpen worden beschadigd.
• Zorg ervoor dat de ventilatieopeningen blootliggen en nicht worden afgedekt.

OPMERKING:Aanbevelingen

Vraag bij het installereren een andere person om te helpen.
- Draag beschermende handschoenen om verwondingen door scherpe randen te voorkomen.

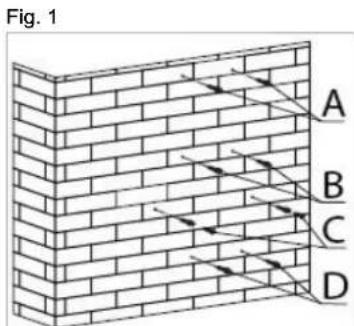

A Schachtsluiting

D Behuizing zekering

Fig.2 Fig.2a

Fig. 3 Fig. 4

Fig. 5 Fig. 6

Fig. 7

• Bepaal de positie van de afzuigkap centraal boven het kookgedeelte in overeenstemming met de aangegeven veiligheidsafstanden.

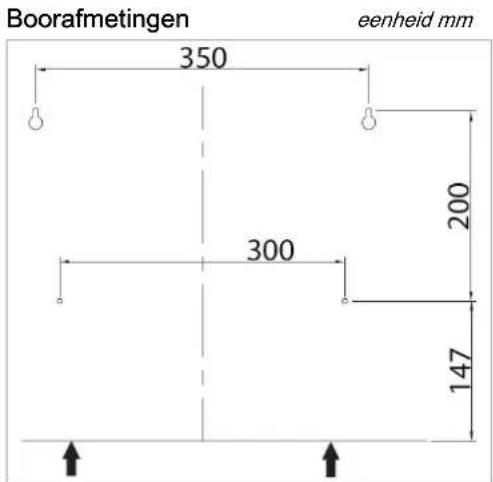

Voor de wandmontage zijn in totaal 8x montagegaten met een diameter van ca. 8 mm nodig. Breng de meegeleverde pluggen [Fig. 1] aan.

Boor erst de gaten voor de bevestiging van de behuizing volgens het bijgevoegde boorsjabloon. Controller de markeringen met een waterpas!

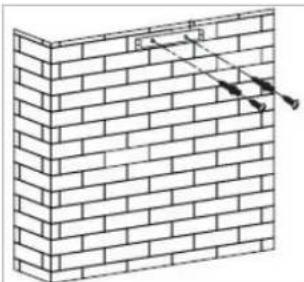

• Draai de bovenste schroeven 2x ST4*40mm voor de ophanging van de behuizing (C) zo ver in dat ze ca. 2 4 mm uit de muur steken.

• Voordat de behuizing worden bevestigd,要去en deterugslagkleppen doorlicht buigen van bovenaf in het verbinderingsstuk (afzuigkanaal) worden geplaatst [Fig. 2].

Voor de extractiemodus: hieraan要去en flexibele luchtafvoerslang (leveringsomvang) met een binnendiameter van 150~mm worden bevestigd. Zet de slang vast met de bijgeleverde kabelbinder [Fig. 2a].

• Hang de behuizing op. Controller of de behuizing goed vastzit en horizontaal staat. Om de behui-zing (D) vast te zetten, schroeft u de onderste schroeven 2x ST4*30mm erin [Fig. 3].
• Bevestig de beugel (met hook) voor de bovenste schachtsluiting (A) met de schroeven 2x ST4*40mm; na het bepalen van de uitschuiflengte van de schachtafdekking [Fig. 4].

Voor de extractiemodus: Controleer de juiste positie van de afvoerslang en sluit deze aan op de luchtuitlaat.

• Bevestig de buitenste (onderste) schacht met de beugel (zonder hoek) met de zelftappende schroeven 2x ST4*8mm [Fig. 5].
• Breng de telescoop-schacht aan; bevestig deschacht zijdelings aan de behuizing met zichtappende schroeven 2x ST48mm en bevestig demiddelste beugel (B) met de schroeven 2x ST440mm [Fig. 6].

Trek de binnenste schacht omhoog en bevestig de schachtafdekking zijdelings aan de schachtafsluitbeugel met zichtappende schroeven 2x ST4*8mm [Fig. 7].

Installeren van het actieve koolstofffilter voor recircu-latiemodus

• Open de vetfilterafdekking. Verwijder het (de) aluminium vetfilter(s) (zie "Reinigen van het alu-minium vetfilter").

• Plaats het koolstofffilter op de aanzzuigopening van het luchtafvoerkanaal. Zorg ervoor dat de montagepennen op het afvoerkanaal in de montagesleuven van het koolstofffilter vrijpen. Draai het filter met de klok mee tot het vastklikt.
• Installer het (de) aluminium vetfilter(s) opnieuw. Sluit de afdekking.

Elektrische aansluiting

WAARSCHUWING:

• De installment op het Lichtnet要去 aan de lokale normen en voorschriften voldoen.
• Een verkeerde aansluiting kan tot een elektrisch schok leiden!
• Pas de stekker van het apparaat Niet aan. Als de stekker Niet goed op het stopcontact past, LASTEN gekwalificeerde elektricien dan een correct stopcontact installeren.

• De bereikbaarheid van de stekker要去 worden gegardeerd om in eenoodgeval het apparaat van het stopcontact los te konnen koppelen.

• Controller of de netspanning overeenkomt met de specificaties op het classificatielabel voordat u deze aansluit.

• Steek de stekker in een correct geinstalleerd en geaard stopcontact.
• Als de stekker na de installmentie Niet toegankelijk is, moet een overeenkomstige ontkoppelingsinrichting beschikbaar zich om aan de relevante veiligheidsvoorschriften te voldoen.

Opstarten / Bediening

De bediening gaat via druktoetsschakelaar

0 Operatie uitschakelen
Vermogenlaag
Vermogen medium

Vermogenhoog
Verlichting inschakelen/uitschakelen

Installingen

Vermogensniveau:

Geschikt voor koken op een laag vuur en voor ge-rechten waar bij weinig of geen stoom is om de keu-ken te ventileren.

Vermogensniveau:

Geschikt voor normalaal koken.

Vermogensniveau:

Geschikt voor het afzuigen of filteren van grote hoeveelheden rook en stoom (bv. bij het frituren).

OPMERKING:

Bij zeer sterke dampuistoot moet de ventilator na het koken nog enkele minuten blijven draaien.

Tips voor energiebesparing

Informatie om het milieueffect van koken te verminderen (volg. VO (EU) nr. 66/2014 bijlage I, nr. 2)

• De diameter van de pannen en potten moet in overeenstemming�n met de groote van de kookzone.
• Gebruik pannen en potten met vlakke bodems, ongelijke bodems verhogen het energieverbruik.
• Zorg voor voldoende luchttoevoer voor de werkinq van de afzuigkap.
• Pas de intensiteit van de vermogensniveau aan de stoom hoeveelheid van het kookproces.
• Om het optimale effect van de afzuigkap te bereiken, installeert u deze volgens de installment-instructies. Bewaar de afstand:tussen de boven-rand van het fornuis en de onderrand van de afzuigkap.
• Reinig het filter regelmatig.
• Controller het actieve koolstofffilter regelmatig en vermieuw het indien nodig.

• Schakel de afzigkap na gebruikuit.

• Als uw afzuigkap een automatische uitschakeling functie heeft, activeer dan deze functie.

• Schakel de verlichting uit na het kookproces.
• Wij adviseren het gebruik van biologische reini-gingsmiddelen.

Reiniging en onderhoud

WAARSCHUWING:

• Het apparataat algijd loskoppelen van de voedingsadapter voor het reinigen en gebruikersonderhoud.
• Laat het appararat voldoende afkoelen!
• Gebruik geen stoomreinigers om het apparaat te reinigen. vocht kan bij de elektrische componententerechtkomen. Risico op een elektrische schok! Hete stoom kan de plastic onderdelen beschadigen.
• Het apparaat moet droog zich voordat u het opnieuw inschakelt.

VOORZICHTIG:

• Gebruik geen draadborstels of andere scherpe, schurende materialen.
• Gebruik geen zure of schuren deinigings-middelen.

Onderhoud van de afzuigkap

• Gebruik voor het reinigen van het oppervlak van de behuizing een mild reinigingsmiddel en een zachte doek om krassen te voorkomen.
• Het apparaat kan waar worden gezruikt nadat alles goed is opgedroogd.
• Als u uw afzuigkap in de recirculatiemodus gelebruikt, moet u het actieve koolstofffilter regelmatig verwangen (zie "Vervangen van het actieve koolstofffilter").

Reinigen van het aluminium vetfilter

Vetresten in het aluminium vetfilter konnen bij sterke verhitting ontbranden. Reinig het vetfilteraarom regelmatig!

Afhankelijk van het model zitten er een of twee vetfilter op het apparaat. Wij adviseren het (de) vetfilter(s) maandelijks te reinigen:

• Verwijder het aluminium vetfilter door de vergrendeling in de uitsparing van de handgreep waar achteren te schuiven, het filter voorzichtig waar beneden te drukken en waar voren uit te trekken.
• Spoel het vetfilter UIT in een oplossing van heet water en een neutraal reinigingsmiddel. Laat het filter hierin weken.
• Vervolgens met een zachte borstel reinigen, goed naspoelen met heet water en lien drogen.
• Als alternatif kan het vetfilter ook in de afwasmachine worden gereinigd (tot 60^ ). Er kan een lichte verkleuring optreden. Dit heeft geen invloed op de werkking van het vetfilter.

Vervangen van het actieve koolstofffilter

Het actieve koolstofffilter voorkomt geurtjes en moet, afhankelijk van het gebruik, ten minste om de zes maanden worden verrangen.

Bestel het koolstofffilter bij uw dealer of in once online accessoireshop, www.bomann-germany.de.

Gebruik het referentienummer dat u vindt onder "Technische gegevens".

• Zie "Installatie van het actieve koolstofffilter voor de recirculatiemodus".
• Verwijder het oude koolstofffilter en voer het af.

Gloeilamp verrangen

VOORZICHTIG:

De afdekking van de LED-verlichting mag NIET worden verwijderd! De lamp mag alleen door een erkendevakman worden verrangen in geval van een defect.

WAARSCHUWING:

• Het LED-licht is zeer fel en kan de ogen beschadigden. Kijk nooit rechtstreeks in het LED-licht!
  Koppel het apparaat los van de stroomvoorziening en LAST de lampen afkoelen voordat u de lamp verwisselt. Er bestaat gevaar voor brandwonden!

IOPMERKING:

Bestel de lampen bij uw dealer of in once online accessoireshop www.bomann-germany.de.

Lampgegevens: LED max. 2 x 2,0 W, DC 12 V
ILCOS D Code volgens EN 61231: DBR-2/30-H-64

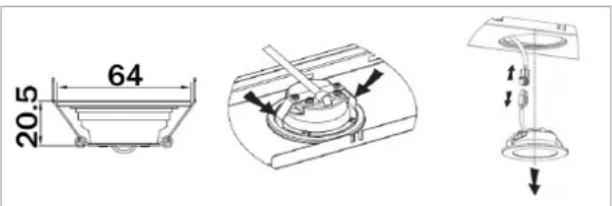

• Verwijder het (de) vetfilter(s). Duw de lamp voorzichtig door de behuizing uit de houder; trek de lamp eruit en maak de stekkerverbinding los.
• Vervang de defeche LED-module en verbind de beiden uiteinden van de steekverbinding.
• Nieuwe lamp goed in de lamphouderplaatsen. Vetfilter(s) weeanbrengen.

Probleemoplossing

Voordat u contact opneem met een geauthoriserde specialist

Probleem	Oorzaak/Handeling
Apparaat werkt nicht goed of helemaal nicht	- Controleer de stroomtoevoer. - Controleer de vermogen.
Apparaat werkt nicht effi- cient	- Controleer de vermogen. - Is de kamer voldoende gele- tieleerd? - Reinig het (de) vetfilter(s). - In recirculatiemodus: controllerer de koolstoffilters. - Controleer de luchtuitlaat.
Verlichting werkt nicht	- Controleer de verlichting, zie "Gloeilamp verwangen".
Olie druppelt haar beneden	- Reinig het (de) vetfilter(s).

IOPMERKING:

Als een probleem na het volgen van de bovenstaande stappen blijft bestaan, neem contact op met uw verkoper of een erkende technicus.

Technische gegevens

Elektrische aansluiting.

Netspanning: 220-240 V~/50 Hz

Opgenomen vermogen: 69 W

Verlichting, LED: 2 x 2,0 W

Beschermingsklasse:

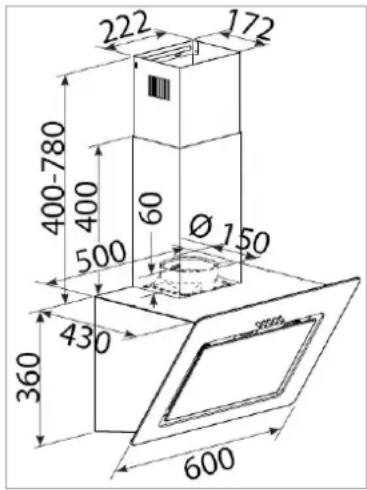

Gewicht / Afmetingen in mm.

Netto gewicht: .11,5 kg

Accessoires beschikbaar

Actief koolstofffilter voor recirculatiemodus:

KF 563 (Art.-nr. 256 300) nicht in de leveringsomvang begren

Wij behouden ons hetrecht voor om in de loop van onze voortdurende productontwikkeling technische en ontwerpwijzigingen aan te brengen.

Dit apparaat is getest volgens alle relevante huidige CE-richtlijnen, zoals elektromagnetische compatibiliteit en laagspanningsrichtlijnen en is volgens de meest recente veiligheidsvoorschriften gebouwd.

Afvoeren

Betekenis van het "Vuilnisbak" symbol

Beschem het milieu;gooi geen elektrische apparatuur in het huishoudelijk afval weg.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef waar de elektrische apparaten af die u zich meer gebruikt.

Daardoor helpt u de potentièle effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid können hebben.

Dit zal bijdragen aan de recycling en andere vormen van hergebruik van elektrische en elektronische apparatuur.

Informatie over waar de apparatuur kan worden afgevoerd kan bij uw gemeente worden verkreten.

Uw dealer en contractpartner is bovendien verplicht het oude apparaat gratis terug te nemen.

WAARSCHUWING:

Verwijder eventuele deursloten of maak deze onklaar, als u het apparaat buiten gebruik stelt of afvoert.

Informatie aan professionele gebruikers over demon-.
tage (volg. VO (EU) nr. 66/2014, bijlage I, nr. 2)

Informatie over nicht-destructive demontage voor onderhoudsdoeleinden

• Verwijder de filters en lampen zoals beschreiben in de gebruiksaanwijzing.
• Verdere demontagestappen voor onderhoudলeniet voorzien.
• Als u defekte onderdelen wilt omruilen, neem dan contact op met once klantenservice.
  Accumulatoren zichn nicht inbegrepen.

Informatie over demontage in verband met recycling, terugwinning en verwijdering aan het einde van de levensduur van het apparaat.

• Controller of het apparaat is losgekoppeld van de stroomvoorziening voordat u alle filtersuit de kap verwijdert.
• Verwijder eerst de schoorsteenschacht.
• Wonneer u de kap demonteert, moet u eerst de onderste en dan de bovenste schroeven los-draaien.

• Voor de recycling en terugwinning van grondstoffen geef het apparatus, de lampen en de verschillende filters aan:

• een gemeentelijk inzamelpunt dat worden beheerd door de openbare instanties voor afvalverwijdering,

• een eigenaefvalverwerkingsbedrijf van de fabrikant dat een terugnamesystemaanbiedt,
• eenplaatselijke Kleinhandelaar in elektrische goederen die vrijwillig elektrische apparaten terugneemt.

Introduction
