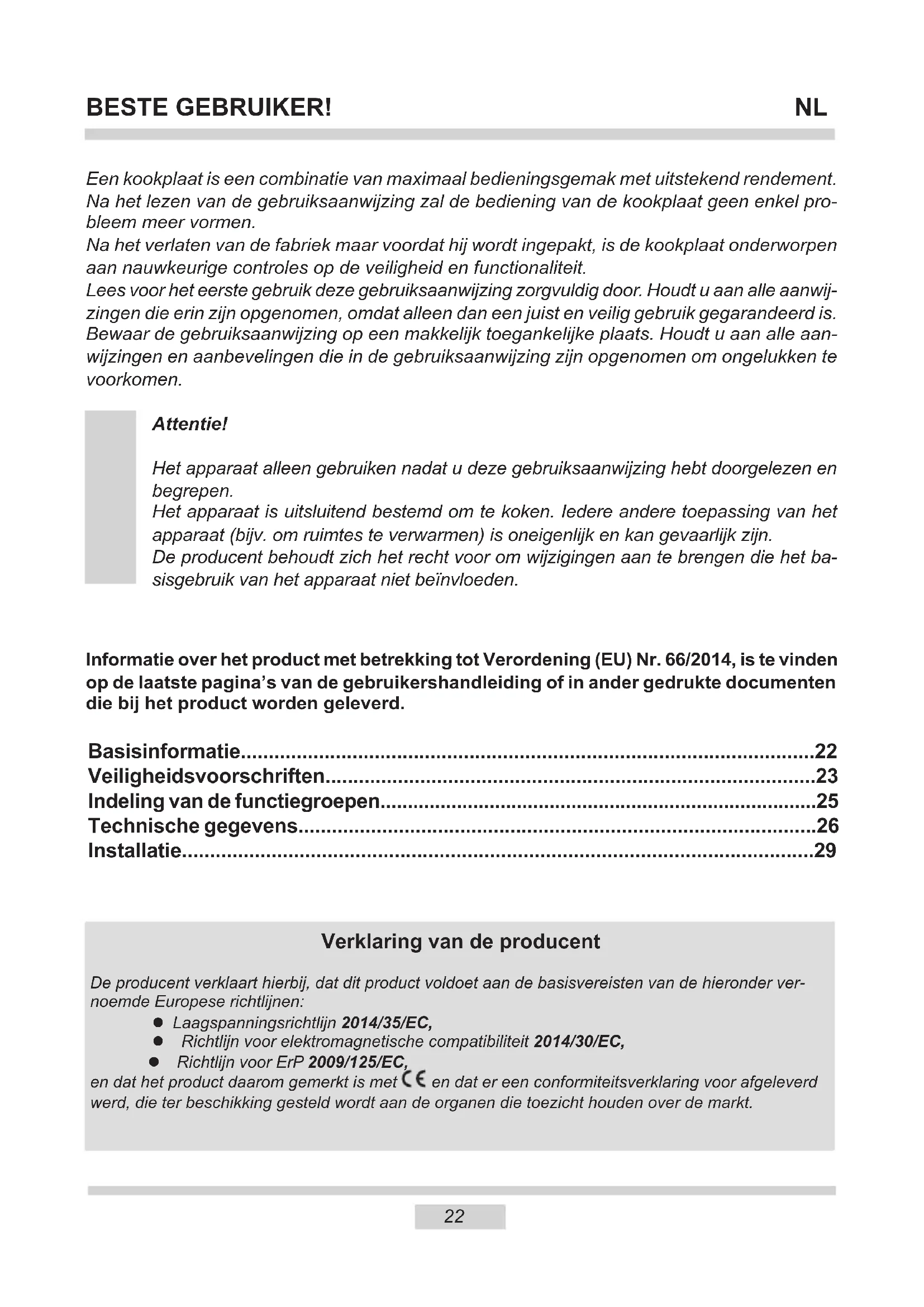

GEBRUIKSAANWIJZING EC 744 000 C AMICA

Een kookplaat is een combinatie van maximaal bedieningsgemak met uitstekend rendement. Na het lezen van de gebruiksaanwijzing zal de bediening van de kookplaat geen enkel probleemmeer vormen.

Na het verlaten van de fabriek maar voordat hij worden ingepakt, is de kookplaat onderworpen aan nauwkeurige controles op de veiligheid en functionaliteit.

Lees voor het eerste gebruik deze gebruiksaanwijzing zorgvuldig door. Houdt u aan alle aanwijzingen die erin zijn opgenomen, waar de gebruiksaanwijzing op een makkelijk toegankelijk plaat. Houdt u aan alle aanwijzingen en aanbevelingen die in de gebruiksaanwijzing�n opgenomen om ongelukken te voorkomen.

Attentie!

Het apparaat alleen gebruiken nadat u deze gebruiksaanwijzing hebt doorgelezen en begrepen.

Het apparaat isuitsluitend bestemd om te koken. Ledere andere toepassing van het apparaat (bijv. om ruimtes te verwarmen) is oneigenlijk en kan gevaarlijk+zijn.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het basisgebruik van het apparaat Niet beinvloeden.

Informatie over het product met betrekking tot Verordening (EU) Nr. 66/2014, is te vinden op de LASTE pagina's van de gebruikershandleiding of in ander gedrukte documenten die bij het product worden geleverd.

Basisinformation 22

Veiligheidsvoorschriften 23

Indeling van de functiegroepen 25

Verklaring van de producent

De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder vernoemde Europese richtlijnen:

Laagspanningsrichtlijn 2014/35/EC,

Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC,

Richtlijn voor ErP 2009/125/EC,

en dat het product waarom gerekt is met en dat er een conformiteitsverklaring voor afgeleverd werk, die ter beschikking gesteld worden aan de organen die toezicht honden over de markt.

Opgelet: Het apparaat en de toegankelijkke onderdelen wordenijdens het gebruik heet. Wees bij aanraken bijzonder voorzichtig. Kinderenjonger dan 8aar mogen zich nicht in de buurt van het apparaat bevinden. Kinderen mogen het apparaat alleen ondertoezicht gebruiken.

Het apparataat mag door kinderen (vanaf een leeftijd van type 8aar) en door personen die nicht volledig beschikken over fysieke, sensorische en verstandelijk vaardigheden uitsluitend onder toezicht en volgens de gebruiksaanwijzing worden gebruikt. Kinderenogen Niet met het apparaat spelen. Kinderenogen het apparaat uitsluitend onder toezicht schoonmaken. Kinderenogen het apparaat uitsluitend onder toezicht gebruiken.

Opgelet: U mag vetten of oliën nooit zonder toezicht verhitten (brandgevaar!).

Probeer de vlammen nooit te doven met water. Schakel het apparaat uit en verstik de vlammen bijvoorbeeld met een deksel of een onbrandbare deken.

Opgelet: Gebruik het kookvlak nooit als opzetvlak (brandgevaar!).

Opgelet: Als u merkt dat het kookvlak beschadigd is (barsten of breuken), schakel het apparaat danuit en koppel het los van het Lichtnet (gevaar voor elektrische schokken!).

Het apparaat mag nicht worden bestuurd met een externe klok of een onafhankelijk afstandsbedienningssystem.

Gebruik geen stoomreiniger om het apparaat schoonte make.

Opgelet: Het kookproces moet onder toezicht plaatsvinden. Kortdurend koken moet onder continu toezicht plaatsvinden.

Opgelet: Gebruik uitsluitend schermen voor de koookplaat die+zijn ontworpen door de producent van het apparaat of die door de producent in de gebruiksaanwijzing worden aanbevolen. Het toepassen van ongeschikte schermen kan ongevallen veroorzaken.

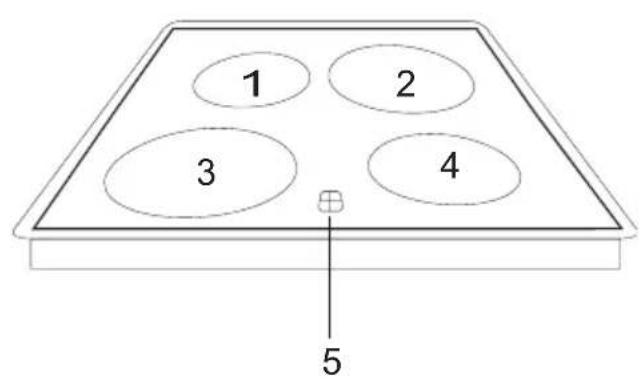

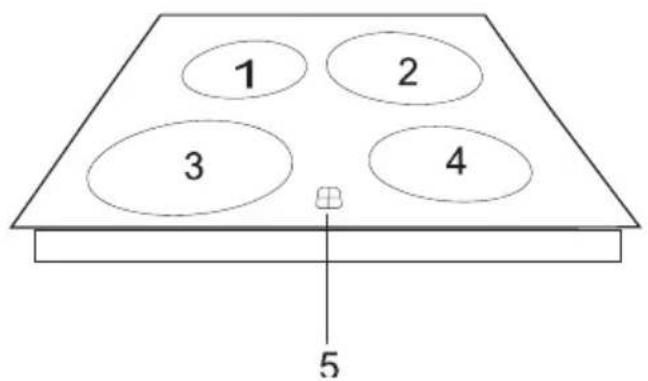

1,4 - Kookzone Ø145 normal (1200 W) of HiLight (1200 W)
2 - Kookzone Ø210 normal (2100 W) of HiLight (2300 W)
3 - Kookzone Ø180 normal (1700 W) of HiLight (1800 W)
5 - Restwarmteaanduiding

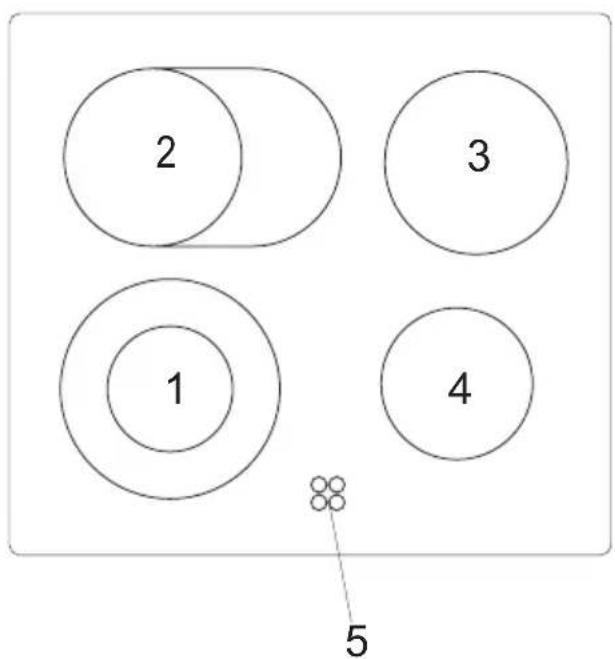

1 - Dubbele kookzone 180 / 120 (1700 W)
2 - Dubbele kookzone 145× 250 (2000 W)
3 - Kookzone Ø180 normal (1800 W)
4 - Kookzone 145 normal (1200 W)
5 - Restwarmteaanduiding

Verwijdering van het gebruekte apparaat

Dit product mag aan het einde van zich levensduur Niet verwijderd worden met het gewone huishoudelijk afval, maar moet worden afgegeven bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. Het symbol op het product, de gebruiksaanwijzing of de verpakking wijst hierop.

De materialen zijn afhankelijk van hun markings, herbruikbaar. Door hergebruik, materiaalrecycling of andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Informeer bij uw gemeente maar het betreffende inzamelpunt.

Opgelet!

U mag het apparaat pas gebruiken nadat u de gebruiksaanwijzing heeft doorgelezen en begrepen.

Het apparaat is uitsluitend bestemd om mee te koken. Elk ander gebruik (bv. het verwarmen van ruimten) stegt Niet overeen met+zijn bestemming en kan gevaarlijk zich. De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.

• Nominale spanning van het verwarmingselement ~230 V, 50 Hz
• Max. vermogen 6,8 kW (de breedste versie)
• Afmetingen 592 x 522 x 48
  -Gewicht 7,8kg

De kookplaat kan worden bediend vanaf het bedieningspaneel of via de oven.

Veel modellen van de kookplaat hunnen worden uitergerust met de volgende kookzones:

• Braadpan 145× 250 normal (1800 W) of HiLight (2000 W)
• Brede kookzone Ø180/120 normal (1700 W) of HiLight (1700 W)
• Brede kookzone Ø210/120 normal (2100 W) of HiLight (2200 W)

2. Praktische aanwijzing:

De keramische kookplaat is bestand gegen temperatuurschokken. U kurz zowel heet als koud vaatwerk op de plaat zetten. Zet geen grote, zware pannen op de kookplaat die meer dan een kookzone omvatten, bv. keine ketels. De keramische kookplaat is zeer gevoelig voor puntingslagen, bv. door een val van een zoutvaatje, flesje of anderekteine, harde voorwerpen.

Houd u bij het gebruik van de keramische kookplaat aan de volgende regels:

• schakel de kookzone nicht in zonder dat er vaatwerk op staat;
• plaats alleen pannen met een schone en droge bodem op de kookplaat;

• kleine hoeveelheden suiker of gemorste gerechten (bv. jam) direct verwijderen, zo möglichk als ze nog heet zich, sondern de suiker anders reageert met de kookplaat en onomkeerbare schade veroorzaakt;

• op de keramische kookplaat geen gerechten bereiden in aluminiumfolie of vaatwerk van aluminium of kunststof;

• let erop dat u geen krassen maakt op de plaat, bv. door verontreinigd vaatwerk met scherpe randen;
• leg geen kunststof voorwerpen, bv.kleine lepels of vorkjes etc. op deplaat.

Gebruik alleen vaatwerk met een deksel en let erop dat het deksel Niet over de randuitsteekt, zodateer geen condenswater op de plaat druppelt;

• als u diepe krassen of breuken constasteert, moet u de kookplaat onmiddelijk loskoppelen van het Lichtnet en contact opnemen met de klantenservice;
• zorg ervoor dat kinderen nicht met het apparaat hunnen spelen;
• Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met fysieke, verstandelijkde of psychologische beperkingen, of door personen die geen kennis hebben van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of conform de gebruiksaanwijzing die is overhandigd door de persoon die verantwoordelijk is voor deeiligheid van het apparaat.

Belangrijk!

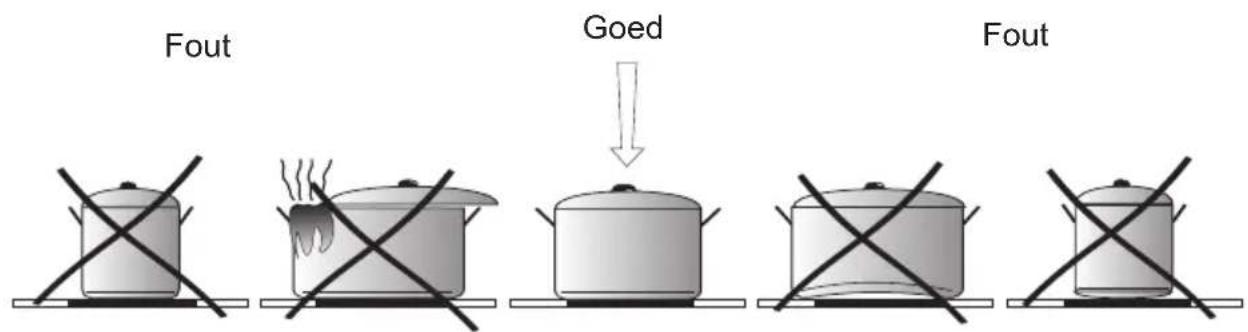

Een goede pan bespaart energia. Een geschikte van heeft een dikke, vlakke bodem en een doorsnede die overeenkomt met de doorsnede van de kookzone. Hiermee ontstaat de beste warmteoverdracht.

3. Aanduiding van de kookwarmte

In het voorste gedeelte van de keramische kookplaat bevinden zich 4 aanduidingen (normaal onzichtbaar) die elk+zijn toegewezen aan een andere kookzone. Bij een kookzonetemperaatuur die hoger is dan 50^ lichten deze op. Hierdoor Aunt u de warmte volledig benutten, bv. voor het opwarmen of warmhouden van gerechten. Tegelijkkertijd voorkomt dit verbrandingen waar dat een uitgeschakelde kookzone nog steeds zeer heet is.

4. Reiniging van de keramische kookplaat

Maak de kookplaat regelmatig en na ieder gebruik schoon, indien möglichk in hete toestand. Dit voorkomt inbranden en sterke verontreiniging.

• verwijder lichte, nicht ingebrande verontreinigingen met een vochtig doekje;
• alle große en sterk verbrande verontreinigungen verwijderen met een speciale schraper voor keramische kookplaten, zorg ervoor dat u geen krassen maakt op deplaat. (de schraper is uitgerust met een verwisselbaar opzetstuk /tekening/)

Tekening

Wanner het oppervlak beschadigd raakt door suiker of gerechten met een hoog suikergehalte, moet u altijd of minstens eenmaal voordat u begint met de bereiding van dergelijkere gerechten, de kookplaat afnemen met een speciaal middel voor reiniging van keramische kookplaten of staal. Een dergelijk middel biedt namelijk ook bescherming doordat het een beschermlaagje met siliconenolie aanbrengt.

5. Aansluiting op een besturingsapparaat

Aansluiting van de kookplaat op een bedieningspaneel of de oven maakt u met een kabelbundel die eindigt in stekkertjes. Deze zijn gemerkt met kleuren (wit, groen, blauw, zwart, geel). De aansluiting vindt plaats door de stekker met een bepaalde kleuruit de kabelbundelte steken in de stekkerdoos van het bedieningspaneel of de oven metdezelfde kleur.

6. Montage van de plaat

• Het werkblad van het meubel moet 28 tot 40 mm dik en minimaal 600 mm diep়. Verder moet het vlak en loodrecht liggen. U moet het werkblad bij de wand affdachten gegen vloeistof en vocht.
• De afstand:tussen de uitsnijrand en de rand van het werkblad moet aan de voorkant minimaal 60 mm bedragen en aan de achterkant minimaal 50 mm.
  In bouwmeubelen要去en aan de bovenkant gefineerd着眼 en de lijmen die着眼 gebruikt bij de productie要去en bestand着眼 gegen temperatuuren van 100^ Als nicht worden voldaan aan deze eisen kan de oppervlakte verrormen en het finee loslaten.
• De uitsnijrand要去 worden beschermd met een middel gegen opzwellen door vochtigheid

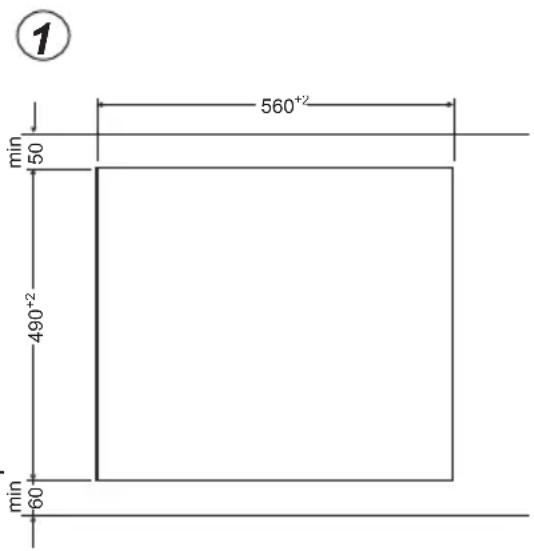

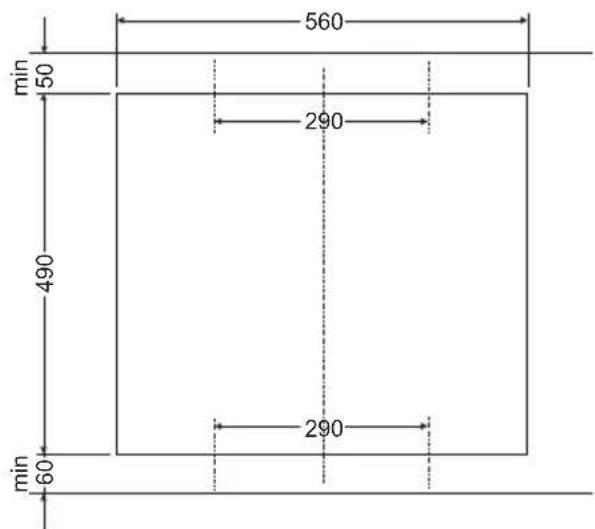

  Maak de uitsparing in het werkblad volgens tekening 1.
• Zorg voor een vrije ruimte van minimaal 80~mm onder de kookplaat om te zorgen voor een vrijeluchtstroming en om oververhitting van de ruimterond het kookvlak te voorkomen.

Aanbrengen van de pakking

Afhankelijk van het model is de pakking door de fabrikant aangebracht (fig. 1)

Als de pakking Niet door de fabrikant is aangebracht, ga dan als volgt te werk:

Voordat u het apparaat in de aanrechtopening installeert, dient u de meegeleverde pakking op de onderzijde van deplaat aan te brengen (fig. 2).

Verwijder daartoe eerst de beschermfolie van de pakking en plank dezeervolgens zo zicht möglichk gegen de rand van deplaat (fig. 3, 4).

Installatie van het apparaat zonder pakking is Niet toegestaan.

Plaats de kookplaat symmetrisch in de meubelopening, zodanig dat de sploten:tussen de kookplaat en de rand van het werkblad aan alle kanten gelijk zich (fig. 5).

Montage van de kookplaat in het werkblad van keukenmeubel PG4**

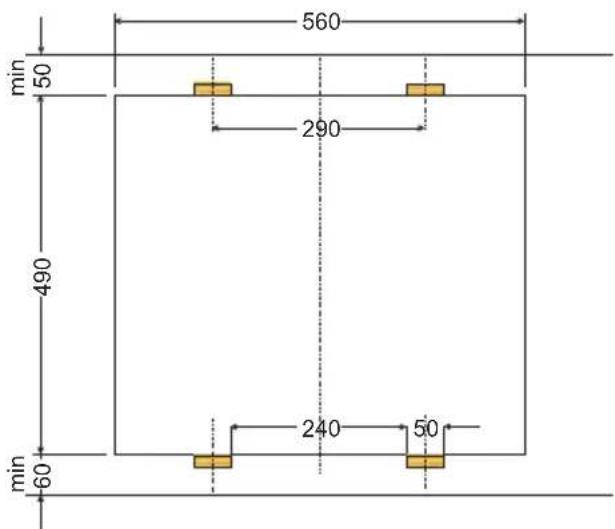

• Voor de bevestiging in een 38 mm dik werkblad要去 u 4 bevestigingsklemmen "A" gebruiken. Op afb. 2 en afb. 3 ziet u de montage. Voor de bevestiging in een 28 mm dik werkblad要去 u naast de bevestigingsklemmen "A" ook 4 houtblokjes met de afmetingen 15 × 15 × 50 mm gebruiken. Op afb. 4 en afb. 5 ziet u de montage.
• Controller de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat.
• Schroef de bevestigingsklemmen vanaf de onderzijde Licht aan.
  Maak het werkblad schoon,plaats de kookplaat in de opening en druk hem op het werkblad.
• Zet de bevestigingsklemmen verticaal ten opzichte van de kookplaatrand en schroef ze vast.

②
4

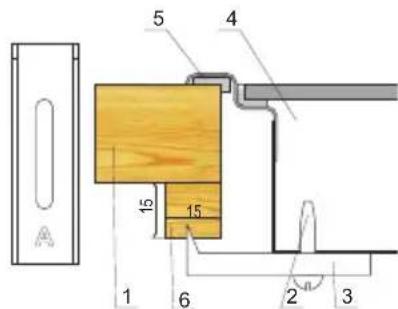

1. Werkblad
2. Schroef
3. Bevestigingsklem
4. Kookplaat

5. Kookplaatdichting

6. Werkblad

7. Schroef
8. Bevestigingsklem
9. Kookplaat
10. Kookplaatdichting
11. Houtblokje

③
5

* bij sommige modellen is de dichting al vastgeplakt op de kookplaat

Montage in meubelplaat PB\*4V\*0...

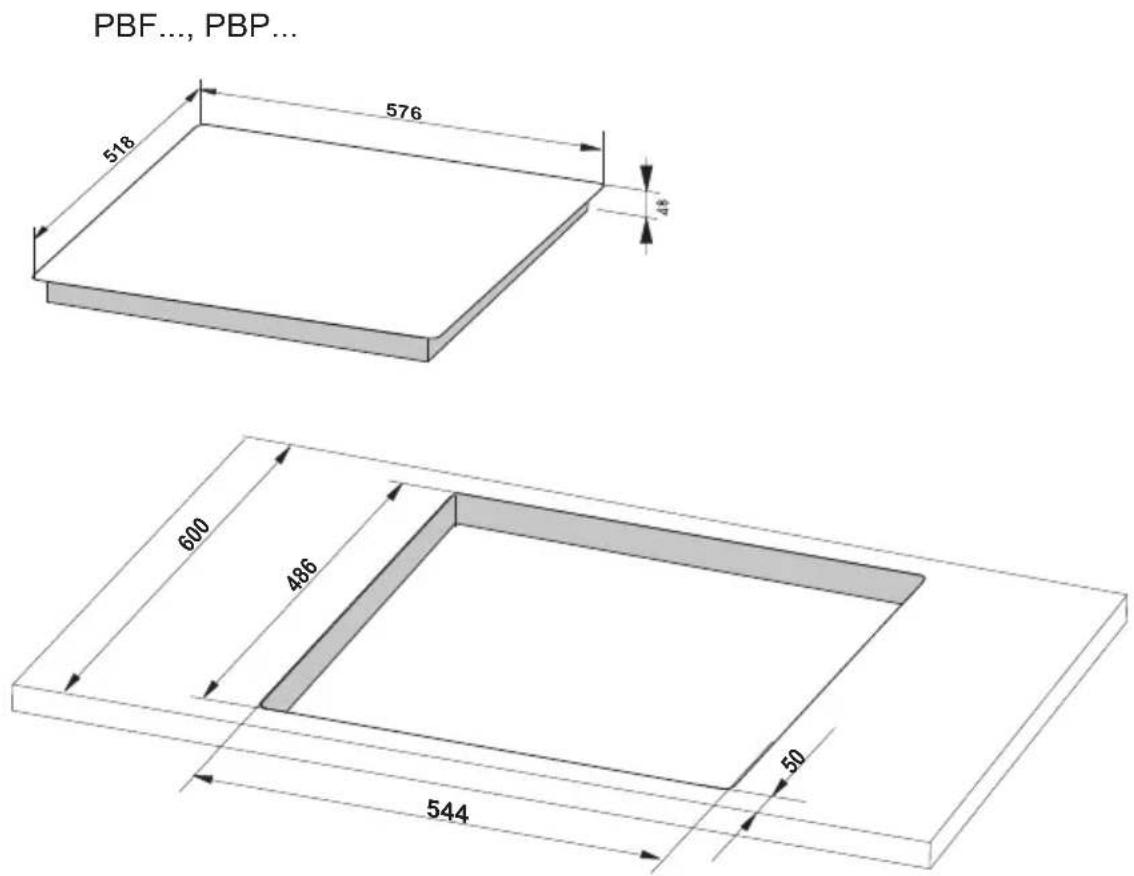

• Plaats (opening) in het meubelblad volgens de afmetingen die zich getoond op de montagetekening (Afb. A)
• De minimale vrije ruimte die u moet vrijlaten onder de keramische kookplaat bedraagt 80 mm
• Sluit de planta met de elektriciteitskabel aan volgens bijgevoegd schema
• Kies een kabeldoorsnede die past bij het vermogen van deplaat (deze handeling moet worden uitgevoerd door een erkend installereur)
• Controller de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat*
• Maak het werkblad schoon,plaats de kookplaat in de opening en druk hem op het werkblad.

Afb.A

1 - werkblad
2 - kookplaatdichting
3 - keramische kookplaat
