NÁVOD NA OBSLUHU EC 744 000 C AMICA

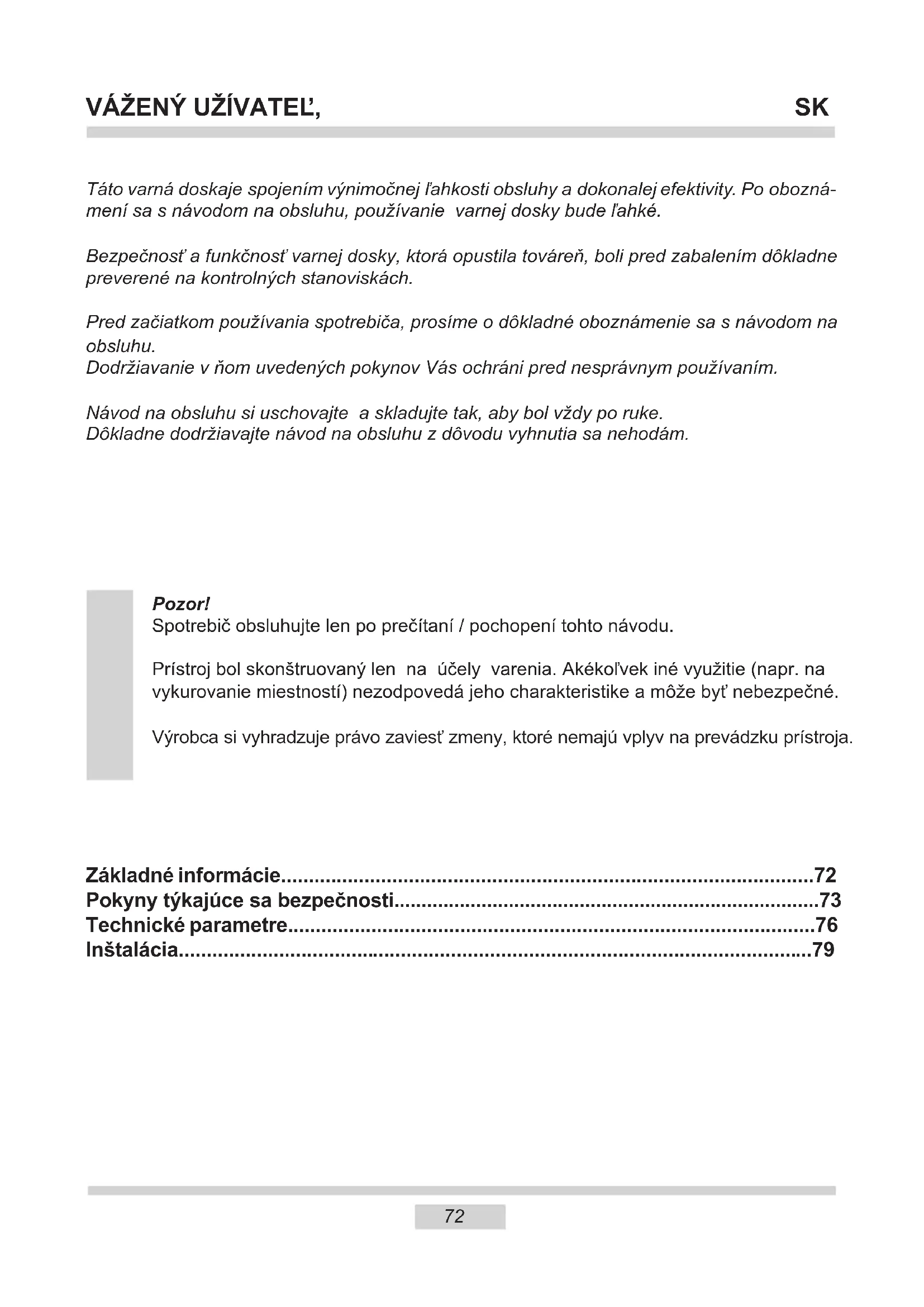

• Pozor! Spotrebič obsluhujte len po prečítaní / pochopení tohto návodu. Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné. Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku prístroja. Táto varná doskaje spojením výnimočnej ľahkosti obsluhy a dokonalej efektivity. Po obozná- mení sa s návodom na obsluhu, používanie varnej dosky bude ľahké. Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách. Pred začiatkom používania spotrebiča, prosíme o dôkladné oboznámenie sa s návodom na obsluhu. Dodržiavanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním. Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke. Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám. VÁŽENÝ UŽÍVATEĽ, Základné informácie p. 72
• Pokyny týkajúce sa bezpečnosti p. 73
• Technické parametre p. 76
• Inštalácia SK73 p. 79

Pozor: Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deťom mladším ako 8 rokov nie je dovolené približo- vať sa k spotrebiču, iba ak budú pod stálym dozorom. Tento spotrebič nie je určený pre používanie deťmi mladšími ako 8 rokov a osobami so zníženými fyzic- kými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokiaľ nie je zaistený ich dohľad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Venujte pozor- nosť deťom, aby si so spotrebičom nehrali. Činnosti v oblasti čistenia a konzervácie nemôžu vykonávať deti ponechané bez dozoru. Pozor: Príprava pokrmov na varnej doske s použi- tím tuku bez dozoru môže byť nebezpečné a môže spôsobiť požiar. NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou. Pozor: Nebezpečenstvo požiaru: nehromaďte veci potrebné k vareniu na ploche.74

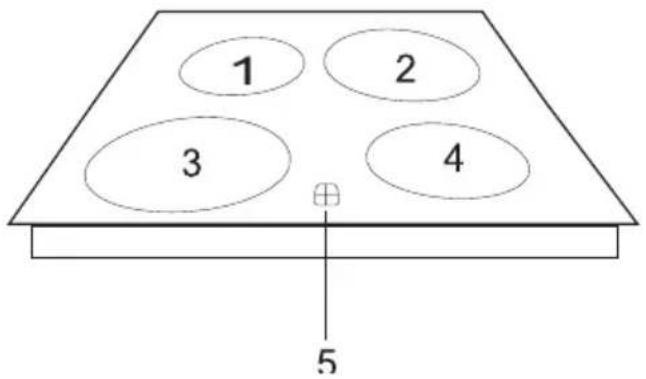

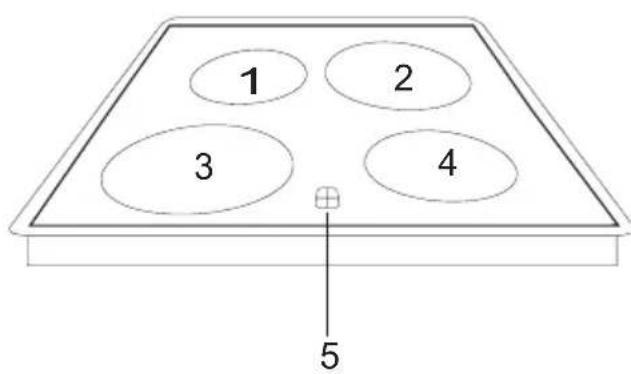

Pozor: Ak je povrch varné dosky prasknutý, vypnite prúd aby nedopustiť úrazu elektrickým prúdom. Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a pokrievky, ako aj hliníkovú fóliu pretože sa môžu stať horúce. Po použití vypnite výhrevný element varnej dosky vypínačom a nespoliehajte sa na údaje detektoru riadu. Spotrebiče neovládajte vonkajšími hodinami alebo nezávislým systémom diaľkového ovládanie. Na čistenie spotrebiča nepoužívajte zariadenia pre čistenie parou. Pozor: Vždy dohliadajte na varenie. Ak varenie trvá krátko, dohliadajte na neho celý čas. Pozor: Používajte iba kryty dosky navrhnuté výrob- com zariadenia, alebo ktoré výrobca zariadenia v užívateľskej príručke odporúča ako vhodné. V opač- nom prípade, pri používaní nevhodných krytov, môže dôjsť k úrazu alebo nehode.75 Rozloženie funkčných skupín 1.4-Varná zóna ∅145 obyčajná (1200 W) alebo HiLight (1200 W) 2-Varná zóna ∅210 obyčajná (2100 W) alebo HiLight (2300 W) 3-Varná zóna ∅180 obyčajná (1700 W) alebo HiLight (1800 W)

5 - ukazovateľ zvyškového tepla

5 - ukazovateľ zvyškového tepla

Keramická doska je odolná voči tepelnému šoku – môžete na ňu klásť horúce aj studené hrnce. Neklaďte veľké, ťažké hrnce, ktoré sa nezmestia na jednu varnú zónu, napríklad malé kotlíky. Keramická doska je obzvlášť citlivá na bodové údery, spôsobené napr. úderom soľničky, pohára s koreninami alebo iného, tvrdého predmetu. Pri používaní keramickej dosky dodržiavajte nasledovné zásady: - Varnú zónu nezapínajte, keď nie je na nej položený hrniec. - Hrnce musia mať čisté a suché dno. - Drobné nečistoty z cukru a potravín (napr. z ovocného kompótu) okamžite vyčistite, ak je to možné ešte vtedy, keď sú horúce, v opačnom prípade môžu reagovať s povrchom varnej dosky a môže dôjsť k nezvratnému poškodeniu.

1. Technické parametre

- Menovité napätie ohrevných prvkov ~230V, 50 Hz - Maximálny výkon 6,8 kW (najširšia verzia) - Rozmery 592 x 522 x 48 - Hmotnosť 7,8 kg Doska sa ovláda prostredníctvom ovládacieho panelu dosky alebo rúry. Jednotlivé modely varných dosiek môžu mať nasledovné varné zóny:

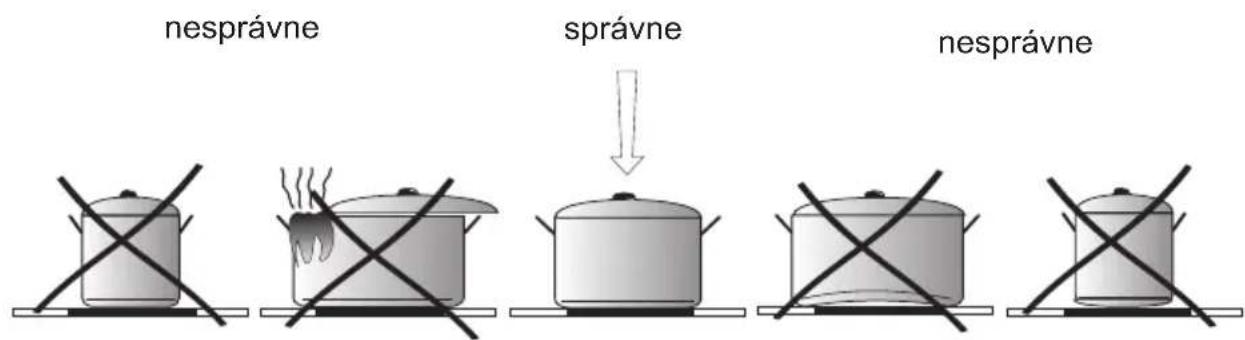

• Široká varná zóna ∅210/120 obyčajná (2100 W) alebo HiLight (2200 W) Vyradenie z prevádzky Tento výrobok sa po skončení jeho používania nesmie vyhodiť spolu s iným komunálnym odpadom, musí sa odovzdať do príslušného zberného miesta opot- rebovaných elektrických a elektronických zariadení. Informuje o tom symbol, ktorý je uvedený na výrobku, v príručke alebo na obale. Suroviny sa môžu spracovávať podľa označenia. Vďaka opakovanému použitiu materiálov alebo iným formám využitia opotrebovaných zariadení významne prispievate k ochrane životného prostredia. Informácie o príslušnom zbernom mieste použitých zariadení poskytuje miestny obecný/ mestský úrad. Dôležité! Toto zariadenie môžete začať používať až vtedy, keď sa oboznámite s touto príručkou a pochopíte ju. Zariadenie je navrhnuté a vyrobené výhradne ako zariadenie na varenie. Každé iné použitie (napr. ohrievanie miestností) je nezhodné s jeho určením a môže byť nebezpečné. Výrobca si vyhradzuje právo zavádzať zmeny, ktoré nemajú vplyv na používanie zariadenia.77 správne nesprávne nesprávne Dôležité! Používanie vhodných hrncov znižuje spotrebu energie. Vhodný hrniec musí mať ploché a solídne dno, a jeho priemer musí zodpovedať priemeru varnej zóny, takým spôsobom sa teplo lepšie odovzdáva. - Nevarte potraviny zabalené v alobale, v hlinených alebo v plastových nádobách. - Keramickú dosku neškrabte napr. špinavým príborom s ostrými hranami. - Na dosku neklaďte plastové predmety, napr. malé príbory ap. Hrnce používajte s pokrievkami. Pokrievky nesmú vystávať mimo obrys hrnca, aby na dosku nekvapkala voda. - V prípade, ak sa na keramickej varnej doske objavia hlboké rysy alebo puknutia, zariadenie okamžite prestaňte používať a bezodkladne kontaktujte servis. - Dávajte pozor na deti, aby sa so zariadením nehrali. - Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými a rozumovými schopnosťami, ako aj osobami, ktoré nemajú dostatočné vedomosti a skúsenosti s používaním zariadení takého typu, ibaže budú pod neustálym dohľadom, alebo ak budú predtým príslušne preškolené ako sa toto zariade- nie používa osobou, ktorá zodpovedá za ich bezpečnosť.

4. Čistenie keramickej dosky

Dosku čistite pravidelne po každom použití, najlepšie keď je ešte teplá. Nedovoľte, aby sa varná doska príliš silno zašpinila, alebo aby sa na povrchu dosky pripálili zvyšky.

3. Ukazovateľ zvyškového tepla

Ak teplota varnej zóny presahuje 50 °C, ukazovateľ zvyškového tepla svieti. Zasvietený uka- zovateľ zvyškového tepla upozorňuje obsluhujúcu osobu pred prípadným dotknutím horúcej varnej zóny. Po vypnutí danej varnej zóny, približne 5 až 10 minútach má ešte nahromadenú tepelnú energiu, ktorá sa dá vhodne využiť, napr. na zohriatie alebo udržanie teploty jedla bez nut- nosti zapínať danú varnú zónu.78

• Kuchynská doska by mala mať hrúbku od 28 do 40 mm, šírku aspoň 600 mm, a musí byť položená vodorovne. Škára medzi kuchynskou doskou a stenou musí byť náležite utesnená, aby cez ňu nemohli pretiecť kvapaliny ani preniknúť vlhkosť.

• Vzdialenosť medzi hranou otvoru a hranou ku- chynskej dosky musí byť minimálne 60 mm spredu a 50 mm vzadu.

• Kuchynský nábytok určený na vstavané zariade- nia musia mať vrchu vrstvu, ako aj lepidlo, odolné voči teplote do 100 °C. To predchádza prípadnej deformácii povrchu alebo odlepeniu vrchnej vrs- tvy.

• Hrany vyrezaného otvoru náležite zabezpečte vhodnými tesniacimi prípravkami, aby ste zabránili napúčaniu následkom prenikania vlhkosti.

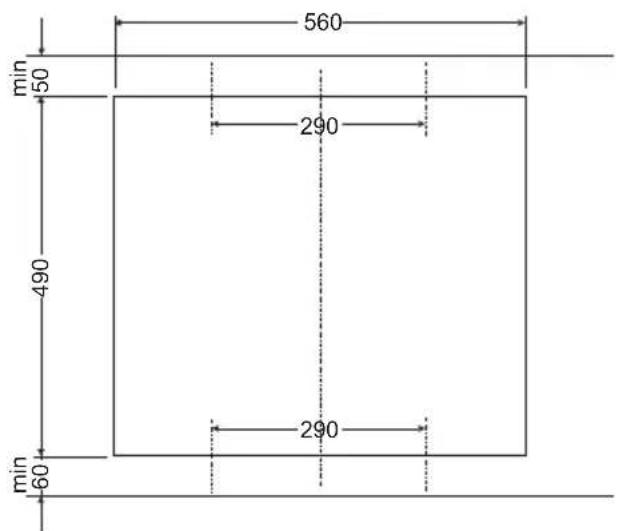

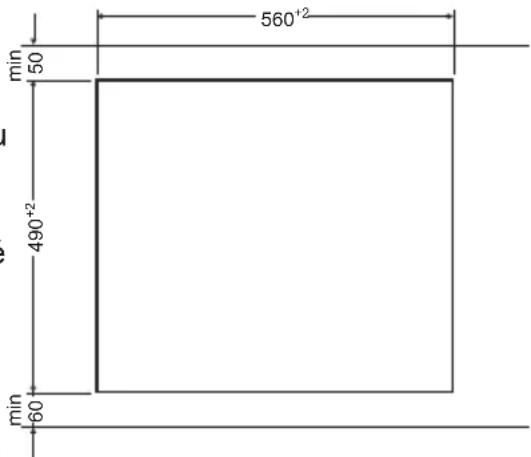

• Otvor v kuchynskej doske musí mať také rozmery, aké sú uvedené na obr. 1.

• Pod kuchynskou doskou musí byť aspoň 80 mm priestoru, aby bol zabezpečená správna cirkulácia vzduchu, a aby sa neprehrievali prvky okolo varnej zóny. V prípade znečistenia dosky cukrom alebo jedla s vysokým obsahom cukru, vždy, a aspoň pred varením takého jedla, keramickú dosku pretrite špeciálnym prostriedkom na umývanie keramických dosiek alebo oceľových povrchov. Taký prostriedok nielen čistí, ale tiež chráni povrch vytvárajúc vrstvu silikónového oleja.

5. Pripojenie k ovládaciemu panelu

Varnú dosku pripojte k ovládaciemu panelu rúry káblovým zväzkom s konektormi. Vodiče sú označené farbami (biela, zelená, modrá, čierna, žltá). Konektor (káblového zväzku) príslušnej farby pripojte k portu takej istej farby ovládacieho panela. Obrázok - drobné, nelepiace sa nečistoty umyte vlhkou han- dričkou, - väčšia, lepiace sa nečistoty odstraňuje špeciálnym škrabákom na keramické dosky; keramickú dosku počas čistenia neškrabte. (Škrabák má vymeniteľnú čepeľ (pozri obrázok)

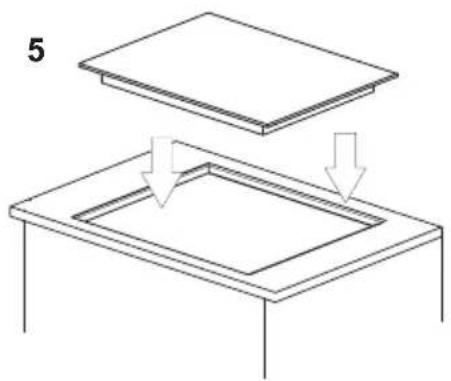

Vstavenie spotrebiča bez tesnenia je zakázané. Vložte varnú dosku do otvoru kuchynskej doske, umiestnite ju v otvore symetricky tak, aby škáry medzi varnou doskou a okrajom kuchynskej dosky boli zo všetkých strán rovnaké (obr. 5). Montáž tesnenia V závislosti od modelu, bolo tesnenie namontované výrobcom (obr. 1) Ak tesnenie nebolo namontované výrobcom, postupujte podľa nižšie uvedených pokynov: Pred inštaláciou spotrebiča do otvoru v pracovnej doske musíte na spodnú stranu dosky nainštalovať tesnenie dodané s výrobkom (obr. 2). Pre tento krok, najskôr odstráňte ochrannú fóliu z tesnenia a následne ho prilepte čo najbližšie k okraju varnej dosky (obr. 3,4).

3. pripevňujúci úchyt

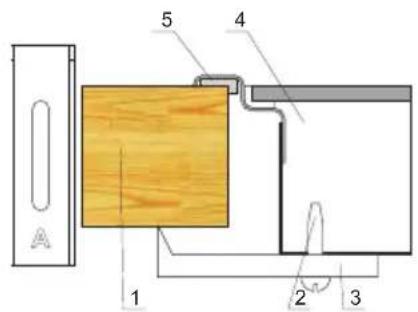

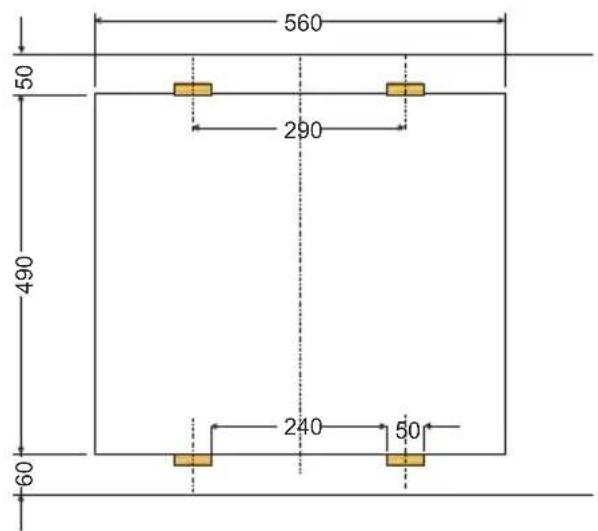

Inštalácia dosky - úchyt PG4*

3. pripevňujúci úchyt

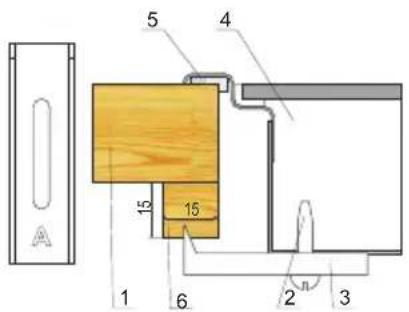

• V prípade pracovnej dosky hrúbky 38 mm použite pre pripevnenie varnej dosky 4 príchytky “A”. Spôsob montáže je predstavený na obr. 2 a 3. V prípade pracovnej dosky hrúbky 28 mm okrem príchytiek “A” je potrebné dodatkovo použiť 4 drevené hranoly s rozmermi 15x15x50 mm. Spôsob montáže je predstavený na obr. 4 a 5.

• Skontrolujte, či tesnenie dôkladne prilieha k varnej doske.

• Ľahko priskrutkujte príchytky zospodu varnej dosky.

• Očistíte pracovnú dosku, vložte varnú dosku do otvoru a pritlačte ju do pracovnej dosky.

• Nastavte príchytky kolmo k hrane varnej dosky a dôkladne je priskrutkujte.

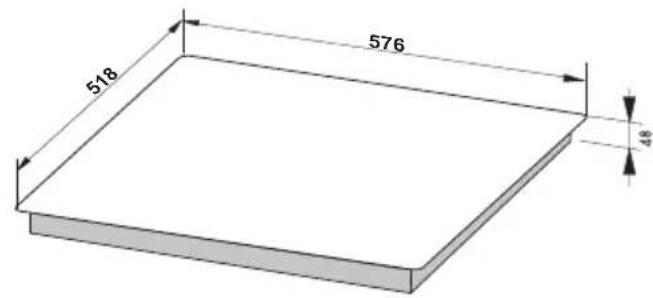

• v niektorých modeloch je tesnenie prilepené do dosky.81 Montáž v kuchynskej doske PB*4V*0...

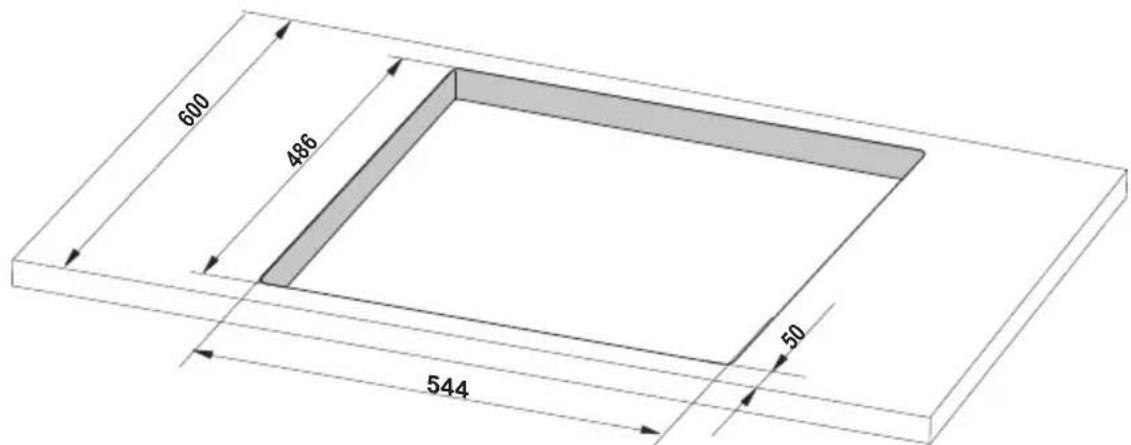

• V kuchynskej doske vypíľte otvory s takými rozmermi, aké sú predstavené na obrázku (obr. A).

• Minimálny priestor pod doskou je 80 mm.

• Varnú dosku pripojte k el. napätiu v súlade s pripojenou schémou.

• Použite káble s vhodným priemerom podľa výkonu varnej dosky (môže to urobiť iba oprávnený technik).

• Skontrolujte tesnenie varnej dosky, či nie je poškodené a či je správne založené*
