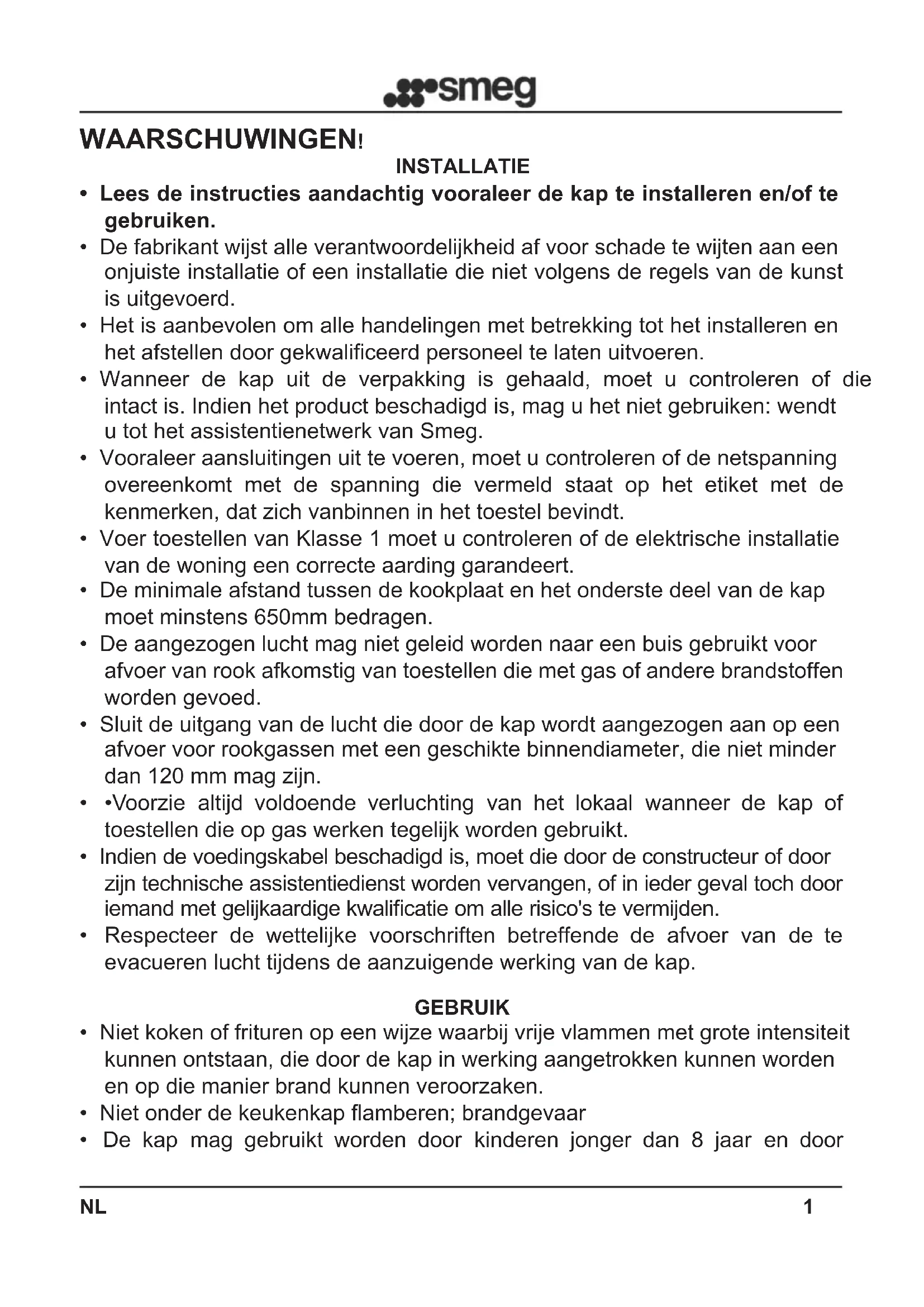

GEBRUIKSAANWIJZING KCV9BE2 SMEG

• Lees de instructies aandachtig vooraleer de kap te installeren en/of te gebruiken.

• De fabrikant wijst alle verantwoordelijkheid af voor schade te wijten aan een onjuiste installatie of een installatie die niet volgens de regels van de kunst is uitgevoerd.

• Het is aanbevolen om alle handelingen met betrekking tot het installeren en het afstellen door gekwaliceerd personeel te laten uitvoeren.

• Wanneer de kap uit de verpakking is gehaald, moet u controleren of die intact is. Indien het product beschadigd is, mag u het niet gebruiken: wendt u tot het assistentienetwerk van Smeg.

• Vooraleer aansluitingen uit te voeren, moet u controleren of de netspanning overeenkomt met de spanning die vermeld staat op het etiket met de kenmerken, dat zich vanbinnen in het toestel bevindt.

• Voer toestellen van Klasse 1 moet u controleren of de elektrische installatie van de woning een correcte aarding garandeert.

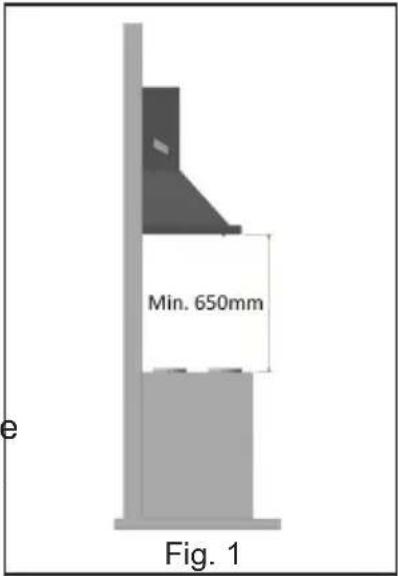

• De minimale afstand tussen de kookplaat en het onderste deel van de kap moet minstens 650mm bedragen.

• De aangezogen lucht mag niet geleid worden naar een buis gebruikt voor afvoer van rook afkomstig van toestellen die met gas of andere brandstoffen worden gevoed.

• Sluit de uitgang van de lucht die door de kap wordt aangezogen aan op een afvoer voor rookgassen met een geschikte binnendiameter, die niet minder dan 120 mm mag zijn.

• •Voorzie altijd voldoende verluchting van het lokaal wanneer de kap of toestellen die op gas werken tegelijk worden gebruikt.

• Indien de voedingskabel beschadigd is, moet die door de constructeur of door zijn technische assistentiedienst worden vervangen, of in ieder geval toch door iemand met gelijkaardige kwalicatie om alle risico's te vermijden.

• Respecteer de wettelijke voorschriften betreffende de afvoer van de te evacueren lucht tijdens de aanzuigende werking van de kap. GEBRUIK

• Niet koken of frituren op een wijze waarbij vrije vlammen met grote intensiteit kunnen ontstaan, die door de kap in werking aangetrokken kunnen worden en op die manier brand kunnen veroorzaken.

• Niet onder de keukenkap amberen; brandgevaar

• De kap mag gebruikt worden door kinderen jonger dan 8 jaar en doorNL

mensen met beperkte lichamelijke, zintuiglijke of mentale capaciteiten, of zonder ervaring of de nodige kennis, mits zij onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het toestel en de gevaren inherent aan dit gebruik ten volle hebben begrepen.

• Kinderen moeten onder toezicht staan zodat ze niet met het toestel kunnen spelen

• AANDACHT: De toegankelijke delen kunnen zeer heet worden indien ze gebruikt worden samen met kooktoestellen. ONDERHOUD

• Vooraleer werkzaamheden voor onderhoud of reiniging uit te voeren, moet u het toestel van de elektrische voeding loskoppelen.

• Voer een strikt onderhoud van de lters uit volgens de intervallen die door de constructeur zijn aanbevolen.

• Om de oppervlakken van de kap te reinigen, volstaat het om een vochtige doek en wat neutraal schoonmaakmiddel te gebruiken.

• De schoonmaak en het onderhoud die door de gebruiker moeten worden uitgevoerd, mag niet door kinderen worden uitgevoerd als die niet onder toezicht staan;

• DE CONSTRUCTEUR WIJST IEDERE VERANTWOORDELIJKHEID AD IN GEVAL BOVENSTAANDE AANWIJZINGEN NIET WORDEN NAGELEEFD. GEBRUIK:

• Dit toestel werd ontworpen op gebruikt te worden als AANZUIGKAP (evacuatie van de lucht naar buiten) of FILTERKAP (recirculatie van de lucht binnen).

• AANZUIGVERSIE: Om de kap in aanzuigversie te stellen, sluit u de opening van de motor met behulp van een vaste of exibele buis met geschikte binnendiameter, die niet kleiner dan 120 mm mag zijn, rechtstreeks aan op de externe afvoer om dampen of geuren te evacueren. NB. Verwijder eventuele actieve koolstoflters om geuren weg te nemen.

• FILTERVERSIE: Indien er geen mogelijkheid bestaat om naar buiten af te voeren, kan de kap in een lterversie worden omgebouwd. In deze versie worden de dampen door de actieve koolstoflters om geuren weg te nemen gezuiverd en terug in de omgeving in circulatie gebracht via de zijdelingse verluchtingsroosters van de schoorsteen.Fig. 1 Fig. 2 Fig. 3 Ø150 Fig. 4 NL 3 INSTRUCTIES VOOR DE INSTALLATIE: De kap wordt geleverd met alle accessoires die voor de installatie nodig zijn. De minimale afstand tussen het onderste vlak van de kap en de kookplaat moet minstens 650 mm bedragen (Fig. 1). Indien de opening van de motor met een terugslagklep voor rookgassen is uitgerust, moet u controleren of die vrij kan openen en sluiten. Het is aanbevolen om onderstaande handelingen te volgen voor een vlotte installatie:

1) De kap moet ten opzichte van de kookplaat gecentreerd

2) Afhankelijk van het model van de kap zijn verschillende

installatiewijzen voorzien. Bepaal uw bevestigingssysteem, te kiezen uit de volgende wijzen: a) 2 nivellerende haken met bevestiging met meegeleverde expansiepluggen (Fig. 2). b) Nivellerende beugel achteraan met bevestiging met meegeleverde expansiepluggen (Fig. 3). c) Raadpleeg de specieke installatiebijlage voor de modellen met eiland. N.B.: De bevestigingssystemen a) en b) worden aan de achterkant van de kap ingebracht in de gaten L1 (Fig. 5).

3) Verwijder de vetlters, plaats de kap op de muur en teken

de referentiepositie af van de gaten voor de verankering van de bijhorende bevestigingssystemen.

4) Neem de kap weg van de muur en boor nu de 2 gaten die

u eerder heeft afgetekend.

5) Veranker het bevestigingssysteem op de muur door de

de gaten te bevestigen. (pluggen zijn meegeleverd).

7) Hang de kap aan het bevestigingssysteem (g. 2 en 3) en

voer de nivellering uit met behulp van de stelschroef.

8) Zet de kap veilig vast door de twee expansieschroeven van

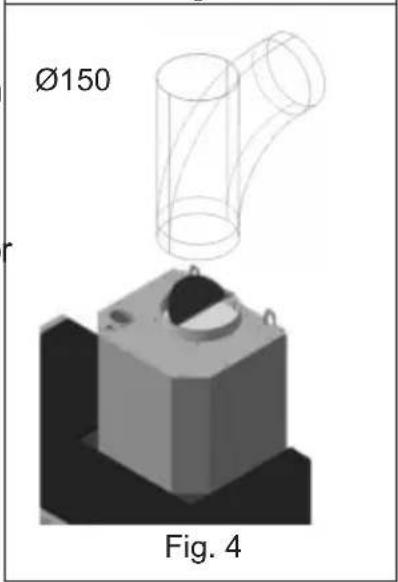

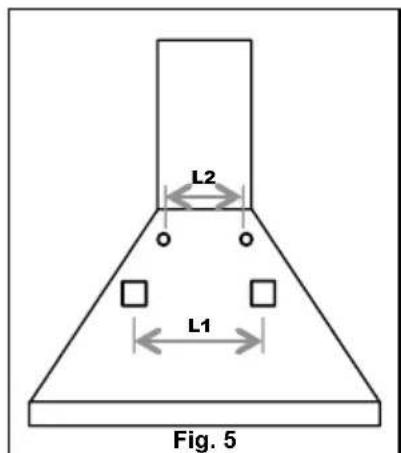

de gaten L2 helemaal vast te draaien SYSTEMEN MET LUCHTAANSLUITING: AANZUIGVERSIE: Sluit op de uitgang van de opening van de motor de leiding aan voor uitstoot van rookgassen met een binnendiameter met Ø 150 mm. De diameter van de uitstootleiding mag niet kleiner dan 120 mm zijn. Aandacht: als de kap van een actieve koolstoflter is voorzien, dan moet u die eerst wegnemen (zie pag. 8).Fig. 5 Fig. 6 Fig. 7

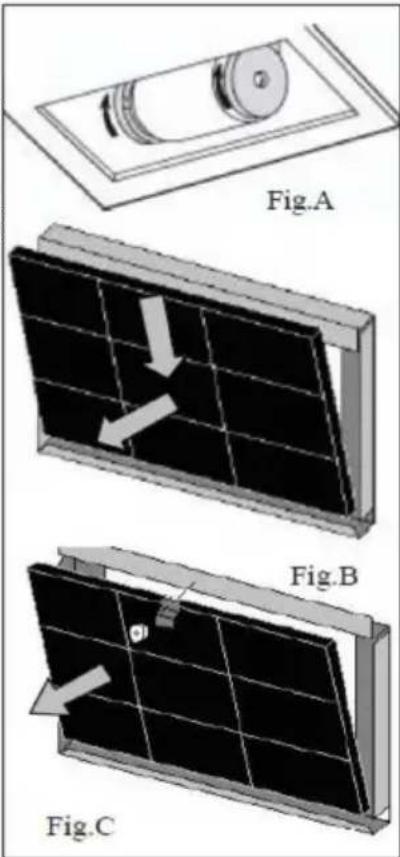

FILTERVERSIE: Laat de opening van de motor vrij. Installeer de actieve koolstoflters zoals op pag.8 geïllustreerd. Als de kap niet van een actieve koolstoflter is voorzien, dan moet u er een afzonderlijk aankopen bij het dichtstbijzijnde erkende Smeg-centrum. Bij bepaalde modellen is standaard een groep koppelingen voorzien (g.6) die via expansiepluggen op de muur moeten worden bevestigd, op een geschikte hoogte om de luchtstroom te kanaliseren ter hoogte van de spleten van de afvoerpijp. Steek de verlengstukken R2 aan de zijkant op de koppeling R1. Sluit de koppeling R1 aan op de uitgang van de romp van de kap met behulp van een buis met een diameter van D.150mm.

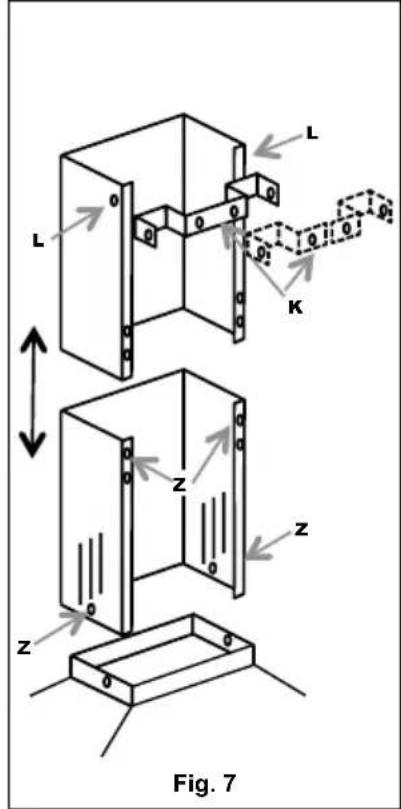

• MONTAGE AFVOERPIJPEN (g. 6): Plaats de beugel van de afvoerpijp (K), bestaande uit één enkel of twee onderdelen, op de gewenste bovenste limiet. Teken de twee gaten op de muur voor de bevestiging van de beugel. Boor de gaten en bevestig de beugel met de meegeleverde expansiepluggen. Plaats de groep afvoerpijpen zorgvuldig op de kap. Bevestig de onderste afvoerpijp met de schroeven Z op de kap. Schuif de bovenste afvoerpijp aandachtig uit tot aan de bovenste limiet. Blokkeer de bovenste afvoerpijp met de schroeven L op de beugel van de afvoerpijp K.

• ELEKTRISCHE AANSLUITING

• Het is aanbevolen dat de werkzaamheden voor de elektrische aansluiting worden uitgevoerd door een gekwaliceerde installateur. In geval van een elektrische aansluiting rechtstreeks op het net, moet u tussen het toestel en het net een bipolaire schakelaar plaatsen men minimum 3mm opening tussen de contacten, afgestemd op de belasting en in overeenstemming met de geldende normen.NL

• GROEP MET COMMANDO'S Voor een optimaal en efciënt gebruik van het product is het aanbevolen om de kap enkele minuten te starten vooraleer u begint te koken en de werking minstens 15 minuten na het einde van het koken te laten verder duren of in ieder geval tot alle dampen en geuren zijn verdwenen. Om de kap te starten moet u eerst het type commando van de kap identiceren en daarna de betreffende instructies volgen: Getimede intensieve werking: De getimede intensieve werking is de werkwijze waarbij de kap gedurende een beperkte tijdsspanne zijn maximale vermogen geeft. De getimede intensieve snelheid van de kap wordt geactiveerd door de knop (B) vanuit stand 3 rechtsom te draaien. Wanneer de getimede intensieve snelheid eenmaal geactiveerd is, keert de knop automatisch naar stand 3 terug. De intensieve snelheid kan gedeactiveerd worden door het commando (B) opnieuw linksom te draaien. Na het verstrijken van de ingestelde tijd voor de intensieve snelheid, wordt default de derde snelheid als actief hersteld. SLIDER: - Cursor (A) verlichting AAN/UIT - Cursor (B) met vier standen: Pos.0: Motor UIT Pos1/2/3: AAN/Snelheidsregeling ELEKTROMECHANISCH KNOPPENPANEEL: Toets lampen AAN/UIT Toets motor UIT Toets inschakeling/snelheidregeling van de kap DRAAIKNOPPEN: - Draaiknop (A): verlichting AAN/UIT (0-1) - Draaiknop (B): Stand motor UIT Snelheidsregeling van de kap Activering getimede intensieve snelheid (A) (B) (A) (B)NL 6 CAPACITIEF KNOPPENPANEEL 2 DIGITS 10 TOETSEN: Toets Functie Display A Zet de aanzuigmotor aan/uit Geeft de ingestelde snelheid weer B Vermindert de werkingssnelheid. Geeft de ingestelde snelheid weer C Verhoogt de werkingssnelheid. Geeft de ingestelde snelheid weer

Activeert de intensieve snelheid vanuit eender welke snelheid, ook wanneer de motor uit staat, deze snelheid is getimed en op het einde van deze ingestelde tijd keert het systeem terug naar de voordien ingestelde snelheid. Geschikt om maximale emissies van kookdampen op te vangen. Geeft afwisselend HI weer Als u de toets circa 5 seconden ingedrukt houdt wanneer alle belastingen (Motor+Lamp) uit zijn, wordt de toetsenblokkering geactiveerd / gedeactiveerd. "- -" toetsenblokkering actief.

Functie 24U Activeert de motor op de eerste snelheid en zorgt ieder uur voor een aanzuiging gedurende 10 minuten. Er verschijnt 24 en het puntje rechts onderaan knippert één keer per seconde, terwijl de motor in werking is. Wordt gedeactiveerd door op de toets te drukken. Als u de toets circa 5 seconden ingedrukt houdt wanneer alle belastingen (Motor+Lamp) uit zijn en de toets “B” wordt tijdens de animatie ingedrukt, wordt het alarm van de actieve koolstoflters geactiveerd / gedeactiveerd. Gedurende 5 seconden wordt een draaiende animatie weergegeven. “EF” knippert tweemaal tijdens de activering. “EF” knippert eenmaal tijdens de deactivering.

Delay-functie Activeert de automatische uitschakeling vertraagd met 30’. Geschikt om achtergebleven geurtjes verder weg te nemen. Activeerbaar vanuit elke willekeurige stand, wordt gedeactiveerd door de toets in te drukken of de motor uit te schakelen. De werkingssnelheid wordt weergegeven en het puntje rechts onderaan knippert

Wanneer het alarm van de lters in uitvoering is en de toets wordt circa 3 seconden ingedrukt, wordt de reset van het alarm uitgevoerd. Na de procedure gaat de eerder weergegeven signalering uit. FF signaleert de noodzaak om de metalen vetlters te wassen. Het alarm treedt in werking na 100 effectieve werkuren van de kap. EF signaleert de noodzaak om de actieve koolstoflters te vervangen en ook de metalen vetlters moeten gewassen worden. Het alarm treedt in werking na 200 effectieve werkuren van de kap.

Vermindert de intensiteit van de verlichting op cyclische wijze telkens de toets wordt ingedrukt.

Schakelt het verlichtingssysteem op maximale intensiteit aan en uit.

Vergroot de intensiteit van de verlichting op cyclische wijze telkens de toets wordt ingedrukt. Commando toetsenblokkering: het is mogelijk om de toetsen te blokkeren, bijvoorbeeld om het glazen oppervlak schoon te maken, wanneer de motor en de lampen van de kap uit staan. Wanneer de toets D circa 5 seconden ingedrukt wordt gehouden, kunt u de toetsenblokkering activeren of deactiveren; dit wordt altijd bevestigd met: "- -" toetsenblokkering actief.NL 7 De getimede intensieve werking is de werkwijze waarbij de kap gedurende een beperkte tijdsspanne zijn maximale vermogen geeft. De activering van de functie wordt weergegeven door het knipperen van de LED ter hoogte van de toets. Na het verstrijken van de ingestelde tijd voor de intensieve snelheid, wordt default de derde snelheid als actief hersteld.

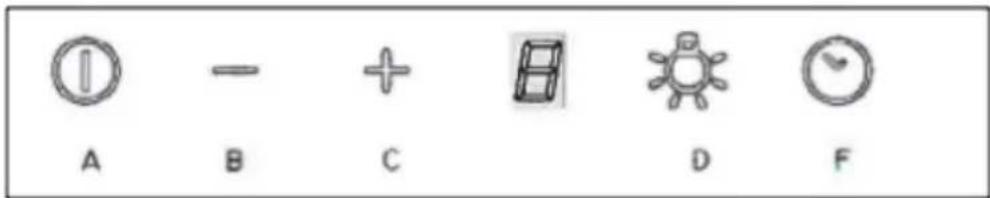

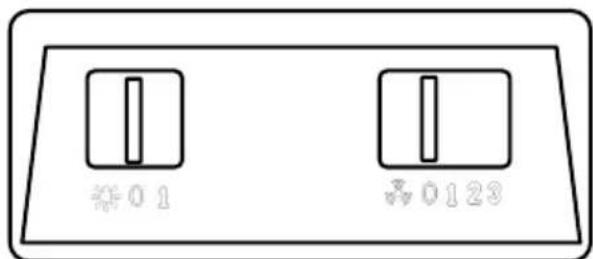

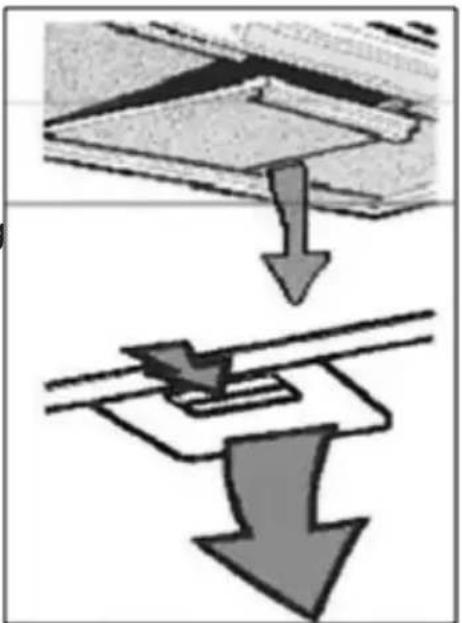

VERTRAAGD MET 15’ KNIPPERT CAPACITIEF KNOPPENPANEEL 1 DIGIT: ELEKTRONISCH KNOPPENPANEEL SOFT TOUCH: UIT-toets motor/reset lters AAN-toets / snelheidregeling van de kap Toets getimede intensieve werking AAN/UIT-toets lampen - GETIMEDE AUTOMATISCHE UITSCHAKELING: Wanneer een van de toetsen motorsnelhedi (2-3) twee keren wordt ingedrukt, wordt de functie “Getimede automatische uitschakeling” geactiveerd, die zowel de lampen als de motor van de kap na 10 minuten uitzet. Het activeren van deze functie wordt aangegeven door het knipperen van de LED onmiddellijk boven de ingedrukte toets. - WAARSCHUWING REINIGING FILTERS: het gelijktijdig knipperen van de 4 LED's, (geprogrammeerd om te activeren na iedere 200u werking), wijst de gebruiker op de noodzaak om de lters te reinigen/te vervangen. OPTIONELE FUNCTIES Door de UIT-toets in te drukken, kunt u het tellen van de 200u opnieuw laten starten. N.B. Het toevallig indrukken van de UIT-toets vóór het verstrijken de 200 werkingsuren veroorzaakt geen reset van het geheugen om de lters te reinigen. Het is aanbevolen om de vetlters iedere 200u te reinigen en om de actieveNL 8 Vooraleer interventies voor onderhoud en/of reiniging uit te voeren, moet u altijd de kap loskoppelen van de elektrische voeding. Een constante reiniging garandeert een goede werking en een lange levensduur van het toestel. Besteed bijzondere aandacht aan de vetlters en aan de kappen die enkel lteren aan de hand van koolstoflters. N.B. Ophoping van vet in de lterende panelen benadeelt niet alleen het rendement van de kap, maar kan ook brandgevaar met zich meebrengen. FUNCTIES EN ONDERHOUD: EXTERNE REINIGING: De externe en interne reiniging van de kap moet worden uitgevoerd met behulp van een vochtige doek en neutraal vloeibaar schoonmaakmiddel; u moet absoluut het gebruik van solventen of schurende producten vermijden. Het is aanbevolen om specieke producten te gebruiken, volgens de instructies vermeld op het product. Het is aanbevolen om de reiniging van de kap uit te voeren door altijd mee met de richting van de afwerking van het oppervlak te wrijven. koolstoflters iedere 200u te vervangen. N. B. In sommige landen is ook de versie met 4 snelheden beschikbaar, met de voglende lay- out: Toets reset lters REINIGING METALEN FILTERS: Besteed bijzondere aandacht aan de de metalen vetlterpanelen. Ophoping van vet in de lterende panelen benadeelt niet alleen het rendement van de kap, maar kan ook brandgevaar met zich meebrengen. Om brand te voorkomen moeten de lter regelmatig worden gereinigd, minstens één keer per maand of vaker wanneer het toestel zeer intens wordt gebruikt. Wanneer u het model geïdenticeerd heeft van de kap in uw bezit, moet u één lter tegelijk wegnemen, zoals aangetoond in de afbeelding hiernaast. Was de lters zorgvuldig met neutraal schoonmaakmiddel, met de hand of in de vaatwasser. Wanneer u de lters opnieuw monteert, moet u erop letten dat de handgreep naar de buitenkant van de kap is gericht. Koolstoflters kunnen geurtjes opnemen tot de koolstoffen het verzadigingsniveau bereiken. Ze kunnen niet worden gewassen en zijn niet regenereerbaar. Het is daarom aanbevolen om ze iedere zes maanden te vervangen, of vaker indien de kap bijzonder intensief wordt gebruikt. Vooraleer interventies uit te voeren, moet u controleren of de kap van het elektriciteitsnet is losgekoppeld. Om bij de actieve koolstoflters te komen, moet u de metalen lters wegnemen zoals hierboven is aangegeven. Bepaal de kit met koolstoflters die bij de kap is meegeleverd VERVANGING KOOLSTOFFILTERS: (alleen voor de lterversie)NL 9 aan de hand van de afbeeldingen. Voor de schijflter volstaat het om de twee lters 90° te draaien, zoals in (afb.A) is aangegeven en daarna de lters uit hun zitting te halen. In geval van een patroonlter die met veren is bevestigd (afb.B), moet u een lichte druk uitoefenen om de weerstand van de veer te overwinnen en daarna de lter eruit halen. Bij een patroonlter geblokkeerd met beugel en knop met schroefdraad (afb.C) moet u de knop losschroeven, de blokkeerbeugel wegnemen en daarna de actieve koolstoflter eruit halen. Monteer de koolstoflters en metalen vetlters opnieuw door de eerder uitgevoerde handelingen in omgekeerde zin uit te voeren. Vooraleer interventies voor onderhoud en/of reiniging uit te voeren, moet u altijd de kap loskoppelen van de elektrische voeding. Afhankelijk van het model kan de kap uitgerust zijn met verschillende soorten verlichting met LED-lampen of halogeenlampen. a) LED-lampen: Lichtbronnen met LED-lampen garanderen een hoog aantal werkingsuren. Wanneer de lamp vervangen moet worden wegens slijtage of defect, moet u de hele lampmontuur vervangen. Wendt u in dit geval tot een gekwaliceerde assistentiedienst. Dit toestel is uitgerust met een witte LED-lamp klasse 1M in overeenstemming met de norm EN 60825-1: 1994 + A1:2002 + A2:2001; maximaal uitgezonden optisch vermogen@439nm: 7μW. Niet rechtstreeks in de lamp kijken met optische instrumenten (verrekijker, vergrootglas ...). b) Halogeen: lamp met koppeling G4, vermogen20W en spanning 12V. Om de lamp te vervangen, moet u met een schroevendraaier de steunring verwijderen van het glas van de lampmontuur. Wanneer het glas weggenomen is, haalt u de defecte lamp uit de zitting. Monteer vervolgens de nieuwe lamp. Monteer het glas opnieuw op de lampmontuur en blokkeer met de ring. Code ILCOS: HSG/C/UB-20-12-G4
