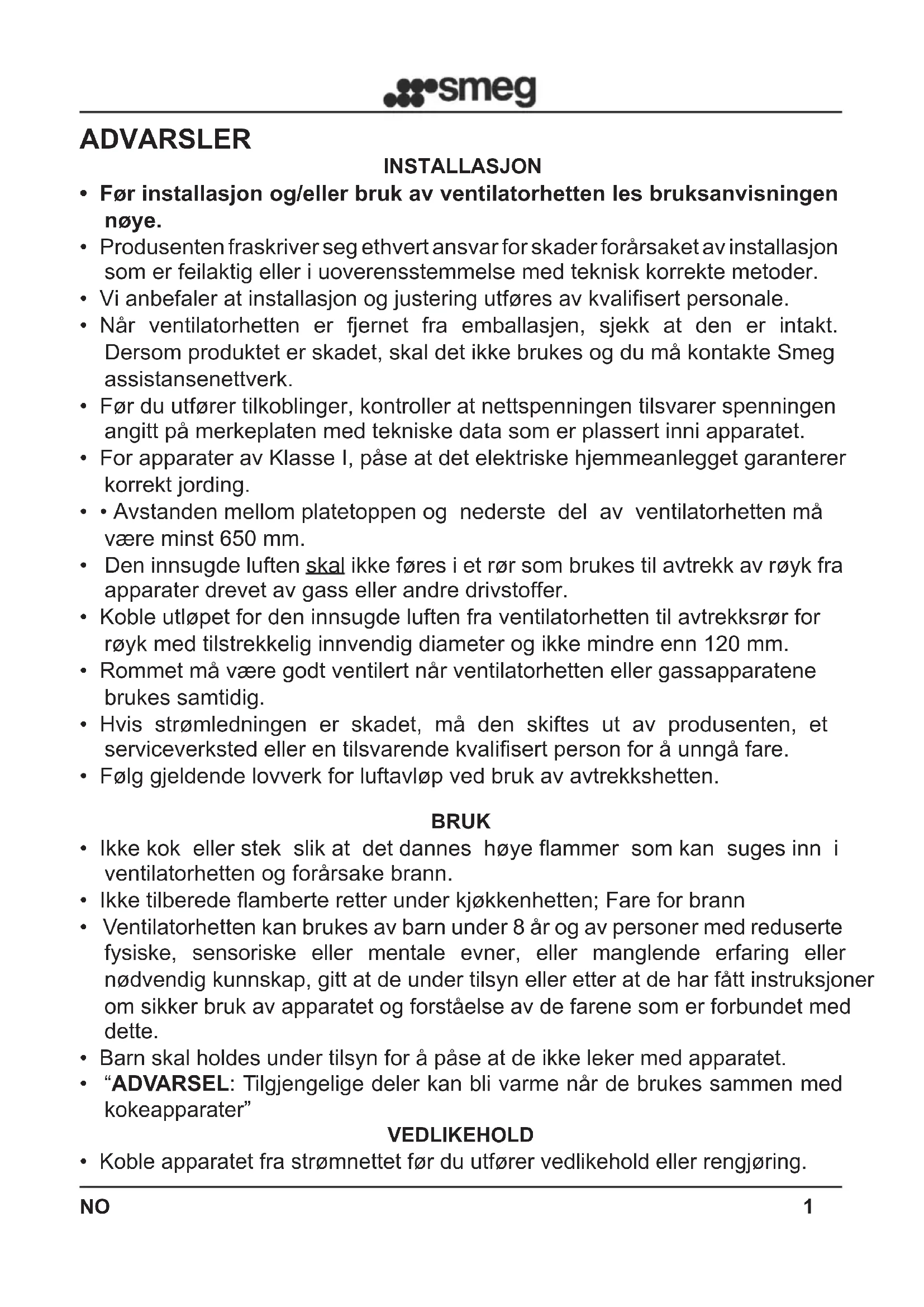

BRUKSANVISNING KCV9BE2 SMEG

  • Før enhver form for vedligeholdelse eller rengøring, skal apparatet kobles fra strømforsyningen.
  • Før installasjon og/eller bruk av ventilatorhetten les bruksanvisningen nøye.
  • Produsenten fraskriver seg ethvert ansvar for skader forårsaket av installasjon som er feilaktig eller i uoverensstemmelse med teknisk korrekte metoder.
  • Vi anbefaler at installasjon og justering utføres av kvalisert personale.
  • Når ventilatorhetten er fjernet fra emballasjen, sjekk at den er intakt. Dersom produktet er skadet, skal det ikke brukes og du må kontakte Smeg assistansenettverk.
  • Før du utfører tilkoblinger, kontroller at nettspenningen tilsvarer spenningen angitt på merkeplaten med tekniske data som er plassert inni apparatet.
  • Den innsugde luften skal ikke føres i et rør som brukes til avtrekk av røyk fra apparater drevet av gass eller andre drivstoffer.
  • Koble utløpet for den innsugde luften fra ventilatorhetten til avtrekksrør for røyk med tilstrekkelig innvendig diameter og ikke mindre enn 120 mm.
  • Rommet må være godt ventilert når ventilatorhetten eller gassapparatene brukes samtidig.
  • Hvis strømledningen er skadet, må den skiftes ut av produsenten, et serviceverksted eller en tilsvarende kvalisert person for å unngå fare.
  • Følg gjeldende lovverk for luftavløp ved bruk av avtrekkshetten. BRUK
  • Ikke kok eller stek slik at det dannes høye ammer som kan suges inn i ventilatorhetten og forårsake brann.
  • Ikke tilberede amberte retter under kjøkkenhetten; Fare for brann
  • Ventilatorhetten kan brukes av barn under 8 år og av personer med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring eller nødvendig kunnskap, gitt at de under tilsyn eller etter at de har fått instruksjoner om sikker bruk av apparatet og forståelse av de farene som er forbundet med dette.
  • Barn skal holdes under tilsyn for å påse at de ikke leker med apparatet.
  • “ADVARSEL: Tilgjengelige deler kan bli varme når de brukes sammen med kokeapparater” VEDLIKEHOLD
  • Koble apparatet fra strømnettet før du utfører vedlikehold eller rengjøring.NO
  • Utfør et grundig og regelmessig vedlikehold av ltrene ved å følge intervallene anbefalt av produsenten.
  • Bruk en fuktig klut og mildt rengjøringsmiddel for rengjøring av ventilatorhettens overater.
  • Rengjøring og vedlikehold skal besørges av brukeren og skal ikke utføres av barn uten tilsyn.
  • Dette apparatet er laget for bruk som ventilatorhette i SUGEVERSJON (luften føres ut) eller ventilatorhette i FILTERVERSJON (luften sendes tilbake i rommet).
  • SUGEVERSJON: For at ventilatorhetten skal fungere i sugeversjon, må motorkoblingen festes direkte til røykkanalen for damp og matos via et rør eller en slange med egnet intern diameter (minst 120 mm). MERK: Fjern eventuelle aktive kullltre.
  • FILTERVERSJON: Dersom det ikke er mulig å føre luften ut i det fri kan ventilatoren omgjøres til lterversjon. I denne versjonen renses luft og damp av aktive kullltre og føres deretter tilbake i rommet gjennom ventilasjonsgitterne på sidene av røret. Merk: bruk av ventilatorhetten i lterversjon kan medføre en økning i oppfattet lydnivå.Fig. 1 Fig. 2 Fig. 3 Ø150 Fig. 4 NO 3 INSTRUKSJONER FOR INSTALLASJON: Ventilatorhetten leveres med alt nødvendig installasjonsutstyr. Minimumsavstanden mellom platetoppen og nederste del av ventilatorhetten må være minst 650mm (Fig. 1 ). Dersom motorkoblingen har en tilbakeslagsventil slik at matosen ikke returnerer, kontroller at denne kan åpnes og lukkes fritt. For enkel montering anbefaler vi at du følger du fremgangsmåten under:

1) Ventilatorhetten skal sentreres i forhold til platetoppen.

2) Det er ulike metoder for installasjon avhengig av

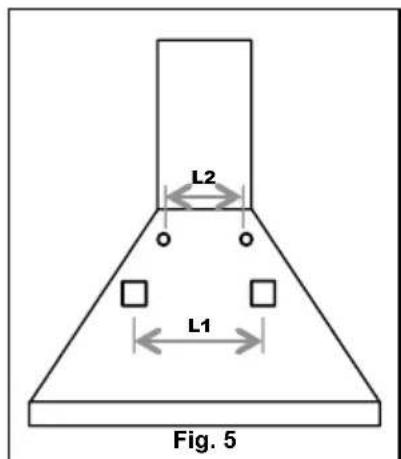

modellen på ventilatorhetten. Finn ditt festesystem blant de følgende: a) 2 nivellerende kroker som festes med medfølgende ekspansjonsplugger (Fig. 2) b) Nivellerende brakett som festes på baksiden med medfølgende ekspansjonsplugger (Fig. 3) c) For modeller over kjøkkenøy se v e d l a g t installasjonsveiledningd) MERK: Festesystemene a) og b) plasseres på baksiden av ventilatorhetten i hullene L1 (Fig. 5).

3) Fjern fettltrene, plasser ventilatorhetten på veggen og

marker plasseringen av hullene for feste av festesystemet.

4) Bor de 2 hullene avmerket på veggen etter at du har

fjernet ventilatorhetten fra veggen

5) Fest festesystemet på veggen ved å skru til

6) Merk av de to hullene på veggen L2 for å feste pluggene

to ekspansjonspluggene til hullene L2 LUFTTILKOBLINGSSYSTEMER: SUGEVERSJON: Koble til utgangen av motorinnløpet røykutløpsrøret med intern diameter Ø 150 mm til. Luftutløpsrøret skal ikke ha en diameter mindre enn 120 mm. Vær oppmerksom på at dersom ventilatorhetten er utstyrt med et aktivt kulllter så må dette fjernes (se s.

Unntak for Tyskland: Når kjøkkenventilatoren og apparater som drives av annen energi enn elektrisitet er i drift samtidig, må det negative trykket i rommet ikke overstige 4 Pa (4 x 10

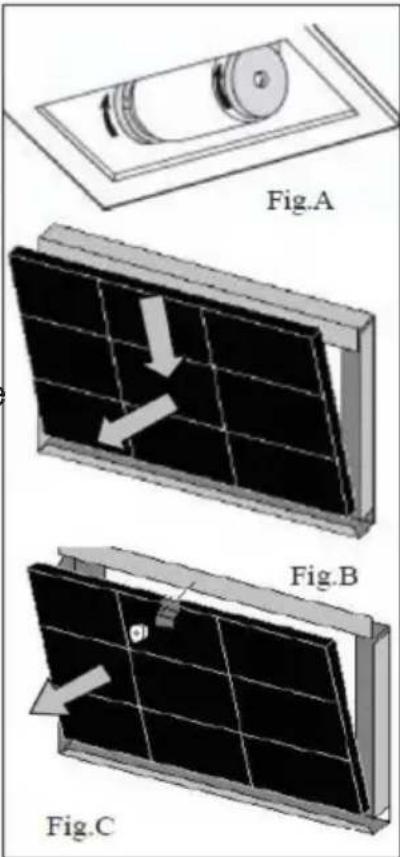

FILTERVERSJON: La motorinntaket være fritt. Installer de aktive kullltrene slik som vist på side 8. Dersom ventilatorhetten ikke er utstyrt med aktive kullltre må disse kjøpes separat ved å kontakte nærmeste autoriserte Smeg-forhandler. Noen modeller leveres med en koplingsenhet (g.6) som festes til veggen med ekspansjonsplugger i egnet høyde slik at luftstrømmen kanaliseres i samsvar med rørets åpninger. Sett sidelengs forlengelsene R2 på siden av koplingen R1. Koble koplingen R1 til utgangen av hettens hoveddel med et rør med diameter D.150mm.

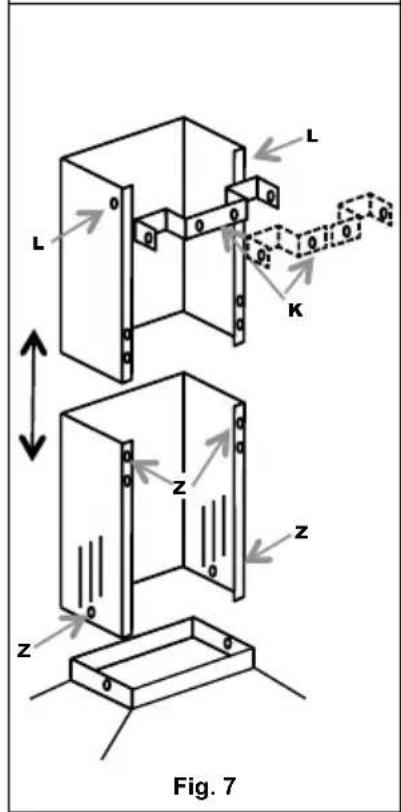

  • MONTERING AV AVTREKKSKANALER (g. 7): Sett avtrekkskanalens brakett (K) i en eller to deler til ønsket øvre posisjon. Merk av de to hullene på veggen for å feste braketten. Bor hull og fest braketten med de medfølgende ekspansjonspluggene. Sett forsiktig avtrekksenheten på ventilatorhetten. Fest den nederste avtrekkskanalen til hetten med skruene Z. Trekk forsiktig den øverste avtrekkskanalen ut til øvre grense. Fest den øverste avtrekkskanalen til avtrekkskanalens brakett K med skruene L.
  • KONTROLLENHET: For å oppnå optimal ytelse anbefales det at ventilatorhetten startes noen minutter før du begynner matlagingen og la den stå på i minst 15 minutter etter at du er ferdig med matlaging eller til all matos og damp har forsvunnet. For å starte ventilatorhetten, nn den aktuelle typen kontrollpanel, og følg instruksjonene: Tidsinnstilt intensiv funksjon: Tidsinnstilt intensiv funksjon er modus for maksimal kapasitet i et begrenset tidsintervall. Aktiveringen den tidsinnstilte intensive hastigheten av ventilatorhetten gjøres ved å vri bryteren (B) med klokken fra posisjon 3. Når tidsinnstilt intensiv hastighet er aktivert vil bryteren automatisk returnere til posisjon 3. Intensiv hastighet kan deaktiveres ved å vri bryteren (B) på nytt mot klokken. Når tidsinnstilt intensiv hastighet er ferdig går den automatisk tilbake til hastighet 3. GLIDEBRYTER: - Glidebryter (A) ON/OFF belysning - Glidebryter (B) med re posisjoner: OFF Motor ON/Justering av hastighet ELEKTRISK BETJENINGSPANEL: Knapp ON/OFF lys Knapp motor OFF Tast for å slå på/justere hastigheten til ventilatorhetten BRYTERE: - Bryter (A): ON/OFF belysning (0-1) - Bryter (B): OFF-posisjon for motor Justering av hastigheten på ventilatorhette Aktivering av tidsinnstilt intensiv hastighet (A) (B) (A) (B)NO 6 KAPASITIVT BETJENINGSPANEL 2 DIGIT MED 10 TASTER: Tast Funksjon Display A Slå på / Slå av avtrekksmotoren. Viser innstilt hastighet B Reduserer driftshastigheten. Viser innstilt hastighet C Øker driftshastigheten. Viser innstilt hastighet

Aktiverer den intensive hastigheten uansett hvilken hastighet som er i bruk - også hvis motoren er slått av. Denne hastigheten er tidsinnstilt og når den slår seg går den tilbake til tidligere innstilt hastighet. Godt egnet når det er mye matos. Viser vekselvis HI Ved å holde tasten inne i ca. 5 sekunder, når alle belastninger er slått av (Motor+Lys), aktiveres / deaktiveres tastaturlåsen. “- -” Tastaturlås aktivert.

Funksjon 24H Starter motoren på hastighet 1 og tillater 10 minutters avtrekk hver time. Fremviser 24 og punktet nederst til høyre blinker en gang i sekundet mens motoren er i funksjon. Deaktivering ved å trykke på tasten. Ved å holde tasten inne i ca. 5 sekunder, når alle belastninger er slått av (Motor+Lys), ved å trykke på tast “B” under animasjonen, aktiveres / deaktiveres alarmen for aktive kullltre. Viser en roterende animasjon i 5 sekunder. Blinker "EF" to ganger under aktivering. Blinker "EF" en gang under deaktivering.

Delay funksjon Aktiverer forsinket automatisk avslåing etter 30'. Egnet for å eliminere gjenværende matlukt. Denne kan aktiveres uansett posisjon og den deaktiveres ved å trykke på tasten eller ved å slå av motoren. Viser driftshastighet og punktet nederst til høyre blinker

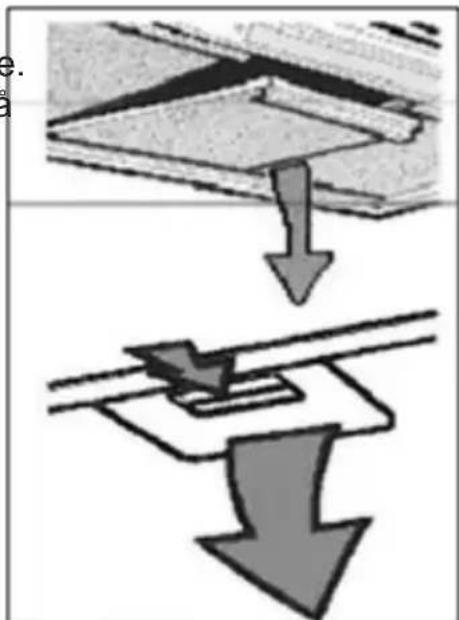

Mens lteralarmen pågår, trykk på tasten i cirka 3 sekunder for å tilbakestille alarmen. Etter avsluttet prosedyre vil signalet tidligere vist slå seg av: FF angir at metallfettltrene må vaskes. Alarmen utløses når ventilatorhetten har vært i effektiv drift i 100 timer. EF angir at de aktive kullltrene må skiftes og antifett metallfettltrene må vaskes. Alarmen utløses når ventilatorhetten har vært i effektiv drift i 200 timer.

Reduserer lysstyrken på syklisk måte hver gang det trykkes på tasten. 1 Slår av og på lyssystemet ved maksimal intensitet. L Øker lysstyrken på syklisk måte hver gang det trykkes på tasten. Tastaturlås: man kan sperre tastaturet, for eksempel for rengjøring av glassoveraten, når ventilatorhetten har motor og lys slått av. Ved å trykke i ca. 5 sekunder på tasten D, aktiveres eller deaktiveres tastaturlås. Denne bekreftes alltid med: “- -” Tastaturlås aktivert.NO 7 Tidsinnstilt intensiv funksjon er modus for maksimal kapasitet i et begrenset tidsintervall. Aktivering av funksjonen vises ved at LED-lampen i nærheten av tasten blinker. Når tidsinnstilt intensiv hastighet er ferdig går den automatisk tilbake til hastighet 3.

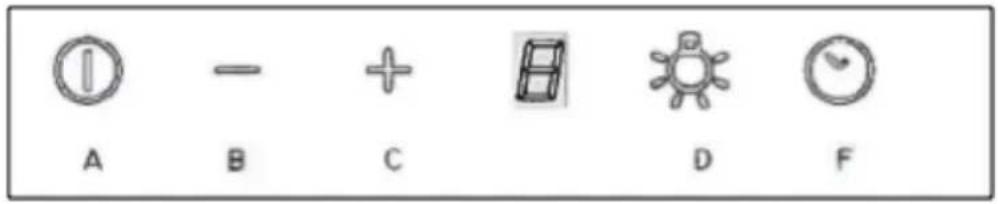

D SLÅR PÅ OG SLÅR AV LYSANLEGGET F AKTIVERER AUTOMATISK AVSLÅING ETTER 15'. BLINKER KAPASITIVT BETJENINGSPANEL 1 DIGIT: ELEKTRONISK BETJENINGSPANEL SOFT TOUCH: Knapp OFF motor/Resetknapp for ltre Tast for å slå på/justere hastigheten til ventilatorhetten Aktivering av tidsinnstilt intensiv hastighet Knapp ON/OFF lys - TIDSINNSTILT AUTOMATISK AVSLÅING: Ved å trykke på en av tastene for motorhastighet (2-3) to ganger, aktiveres funksjonen “ Tidsinnstilt automatisk avslåing” som slår av både ventilatorhettens lys og motor etter 10 min. Aktivering av denne funksjonen vises ved at LED-lampen over den inntrykte tasten blinker. - VARSEL OM FILTERRENS: når de 4 LED-lampene blinker samtidig, (programmert slik at de skal aktiveres hver 200 driftstime) , gir dette bruker beskjed om at det er nødvendig å rengjøre/skifte ltrene. Ved å trykke på knappen OFF er det mulig å starte ny telling av 200 timer. Tilfeldig trykk på knappen OFF før de 200 timene er gått, fører ikke til at minnet for lterrengjøring tilbakestilles. Det anbefales at hver 200 timer rengjøres fettltrene og hver 200 timer byttes de aktive kullltrene. TILLEGGSFUNKSJONER:NO 8 Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnettet Jevnlig rengjøring sikrer en optimal funksjon og lang levetid for apparatet. Spesiell oppmerksomhet bør rettes mot fettltrene og for lterversjon-hetter de aktive kullltrene. MERK: Oppsamling av fett inni lterelementene kan, i tillegg til å redusere ventilatorhettens kapasitet, føre til brannfare FUNKSJONER OG VEDLIKEHOLD: UTVENDIG RENGJØRING: Utvendig og innvendig rengjøring av ventilatorhetten må utføres med en fuktig klut og nøytralt rengjøringsmiddel. Unngå bruk av løsemidler eller slipemidler. Det anbefales bruk av spesikke produkter, og ved å følge instruksjonene angitt på produktet. Det anbefales å rengjøre hetten ved å gni stålet i samme retning som overatenishen. N. B. I enkelte land er også en versjon med 4 hastigheter med layouten vist ved siden av tilgjengelig, der: Tasten Reset ltre RENGJØRING AV METALLFILTRE: Spesiell oppmerksomhet må rettes mot metallfettlterene. Oppsamling av fett inni lterelementene kan, i tillegg til å redusere ventilatorhettens kapasitet, føre til brannfare. For å unngå brann må ltrene rengjøres regelmessig, minst én gang i måneden og enda oftere hvis ventilatorhetten brukes svært mye. Når du har funnet ut hvilken ventilatorhettemodell du har, ta ut et lter om gangen slik som vist på bildene. Vask ltrene med nøytralt rengjøringsmiddel, for hånd eller i oppvaskmaskin. Sett på plass ltrene ved å påse at håndtaket plasseres på ventilatorhettens utside Kullltrene har evnen til å fjerne matos helt til kullet når metningsnivå. Disse kan ikke vaskes og er ikke regenererbare og derfor må de skiftes ut minst en gang hver 6. måned eller hyppigere ved intensiv bruk av ventilatorhetten. Påse at ventilatorhetten er koblet fra strømnettet før operasjonene startes. Får å få tilgang til lteret med aktivt kull er det nødvendig å fjerne metallltrene som angitt ovenfor. Identisere settet med kullltre som følger med ventilatorhetten, ved hjelp av gurene. UTSKIFTNING AV KULLFILTER: (Kun for lterversjon)NO 9 For lterskiver er det tilstrekkelig å dreie de to ltrene 90° som angitt i (g.A) og deretter trekke de ut fra sin posisjon. Ved patronlter festet med fjærer, (g.B) utøve nødvendig press for å overvinne fjærens motstandsevne og fjern deretter lteret. Med patronlter festet med brakett og gjengeknott (g. C), skru av knotten, fjern låsebraketten og fjern deretter det aktive kulllteret. Remontere kullltrene og metallfettltrene ved å følge de tidligere utførte prosedyrene i omvendt rekkefølge. Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnettet. Avhengig av modellen utstyres ventilatorhetten med ulike typer belysning med LED-lamper eller Halogen: a) LED-lys: LED-lyskildene tilbyr et høyt antall driftstimer. Skulle det være nødvendig å skifte ut disse grunnet slitasje eller feil, er det nødvendig å skifte ute hele spotlyset. I slike tilfeller, vennligst kontakt kvalisert teknisk assistanse. Dette apparatet er utstyrt med et hvitt LED-lys i klasse 1M i samsvar med standard EN 60825-1: 1994 + A1:2002 + A2:2001; maksimal optisk effekt@439nm: 7μW. Ikke se direkte med optiske instrumenter (kikkert, forstørrelsesglass….). b) Halogen: pære med stiftsokkel G4, effekt 20W og spenning 12V. For å skifte ut pæren, fjern festeringen til glasset på spotlyset med en skrutrekker. Når glasset er fjernet, trekk ut den defekte pæren og sett inn en ny pære. Sett på glasset til spotlyset og lås den med ringen. Kode ILCOS: HSG/C/UB-20-12-G4

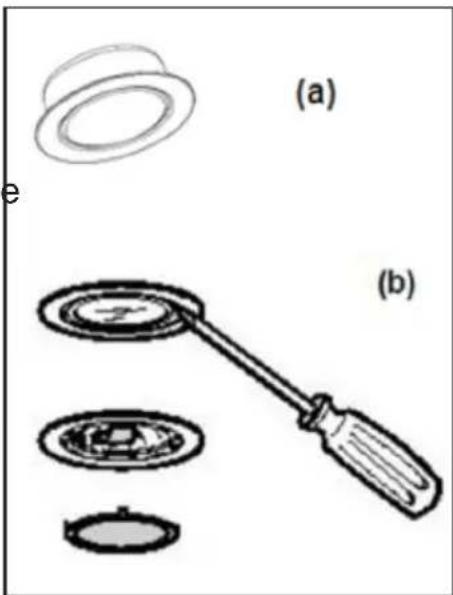

I henhold til art. 26 av Lovdekret 14 mars 2014, nr. 49 ''Gjennomføring av direktiv 2012/19/EU om elektrisk og elektronisk utstyr (WEEE-direktivet OM EE-avfall)'' BEHANDLING AV EE-AVFALL: Symbolet med overkrysset avfallsbeholder angitt på apparatet eller emballasjen angir at produktet etter endt levetid skal samles inn separat fra annet avfall. Brukeren må levere inn apparatet til egnede innsamlingsstasjoner for elektrisk og elektronisk avfall. Apparatet som ønskes kassert kan alternativt leveres til forhandleren, under kjøpet av et nytt tilsvarende apparat. Hos forhandlere av elektroniske produkter med et salgsareal på minst 400 m
