GEBRUIKSAANWIJZING JD68LF60 Junker

nl Gebruikershandleiding en installment-in-stricties

Inhaltsverzeichnis

GEBRAUCHSANLEITUNG

1 Veiligheid 47
2 Materielle schade voorkomen 50
3 Milieubescherming en besparing. 50
4 Functies 51
5Uw apparatusl weren 52
6 Voor het eerste gebruik 52
7 De Bediening in essentie. 52
8 Reiniging en onderhoud. 52
9 Storingen verhelpen 54
10 Afvoeren 55
11 Servicedienst 55
12 Accessoires 56
13 MONTAGEHANDLEIDING 56
13.4 Veilige montage 57

1 Veiligkeit

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig door.
Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigennen.
- Sluit het apparaat in geval van transportschade nicht aan.

1.2 Bestemming van het apparatus

Dit apparaat is alleen bestemd voor inbouw. Houd het speciale installmentevoorschrift aan. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installerateur is verantwoordelijk voor een goede werkung op deplaats van opstelling.

Gebruik het apparaat uitsluitend:

om kookdamp af te zuigen.
- voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.

tot een hoogte van 2000 m boven zeenveau.
Gebruik het apparaat Niet:
met een externe kookwekker.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinde- ren vanaf 8aar en door personen met fysieke, sensorische of geestelijkke beperkingen of met gebrekkige ervaring en/of kennis, indien zich onder toezicht staan of+zijn geinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende bevaren hebben begrepen.

Kinderen mogen nicht met het apparaat spel- len.

Reiniging en gebruikersonderhoud mogen nicht worden uitgevoerd door kinderen, tenzij ze 15aar of ouder zich en onder toezicht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8.
aar Niet bij het apparaat of de aansluitkabel
kunnenkommen.

1.4 Veilig gebruik

WAARSCHUWING-Kans op verstikking!

Kinderen können verpakkingsmaterial over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmaterialiaaluitdebuurt van kinderen houden.
• Laat kinderen nicht met verpakkingsmateriaal spelen.

Kinderen könnenkleine onderdeleninadementofinslikkenen hierdoor stikken.

• Kleine onderdelen uit de buurt van kinderen honden.
• Kinderen nicht met keine onderdelen latenten spelena.

WAARSCHUWING-Kans op vergiftigng!

Terug gezogen verbrandingsgassen konnen leiden tot vergiftig. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) betrekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) afaar buiten. In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken. Zonder voldoende luchttoevoer ontstaat er een onderduk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden terug gezogen in de woonruimte.

• Altijd voor voldoende luchttoevoer zorgen, wanner het apparaat in luchtafvoermodus werk, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezigte lucht.
  U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in deruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lustcht door Niet afluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan worden toegevoerd. Een luchtaanvoer/afvoer in de muur alleen is Niet voldoende om aan de minimale eisen te voldoen.
• Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilationsystem van uwuis te beoordelen en kan een voorstel doein voor passende maatre-gelen op het gebied van de luchttoevoer.
• Indien het apparaat alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

WAARSCHUWING-Kans op brand!

De vetafzettingen in de vetfilters können ont-branden.

• Apparaat nooit zonder vetfilter gebruiken.
  De vetfilters regelmatig reinigen.
• Nooit in de omgeving van het apparaat met open vuur werkken (bijv. flamberen).
• Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installereren wonneer de vuurbron een afgesloten, Niet verwijderbare afterschering heeft. Er mighten geen vonden weg-springen.

Hete olie en vet ontvlammen erg snel.

Hete olie en vet permanent in het oog houden.
Nooit brandende olie of vet met water blussen. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijkx verstikken.

Gaskookplaten waar geen pan op staat, ontwikkelenijdens het gebruik grote把它. Een ventilatieapparaat dat aanop is aangebracht kan beschadigd of in brand raken.

Gaskookplaten alleen met erop geplaatste pan gebruiken.

Bij gewelijkijdig gebruik van meerere gaskook-zones ontwikkelt zich grote hitte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken.

Gaskookplaten alleen met erop geplaatstepan gebruiken.
De hoogste ventilatorstand instellen.
- Twee gaskookplaten nooit langer dan 15 minutesgelijktijdig op de hoogste vlam gebruiken.Twee gaskookzones komen overeen met een grote brander.
Nooit grote branders meteer dan 5 kW met grootste vlam langer dan 15 minutengebruiken, bijv. wok.

WAARSCHUWING-Kans op brandwonden!

Tijdens het gebruik worden de toegankelijk onderdelen heet.

Dehete onderdelen nooit aanraken.
Zorg ervoor dat er geen kinderen in de buurt zich.

Het apparaat wordt heet tijdens het gebruik.

• Het apparaat voor het schoonmaken lately afkoelen.

WAARSCHUWING-Kans op letse!

Bepaalde onderdelen van het apparaat kunnen scherpe randen hebben.

Binnenkant van het apparatusaat voorzichtig reinigen.

Voorwerpen die op het apparaat geplaatst zijn hun kuren vallen.

• Plaats geen voorwerpen op het apparaat. Wijzigingen aan de elektrische of mechani-sche opbouw zijn gevaarlijk en+kunnen leiden tot functiestoringen.

• Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.

De filterafdekking kan trillen.

De filterafdekking langzaam openen.
De filterafdekking na het openen vasthouden tot deze Niet meer natrilt.
De filterafdekking langzaam sluiten.

Verwondingsgevaar bij het openen en sluiten van de scharnieren.

• Niet in het bewegende gedeelte van de scharnieren vrijpen.

Hetlicht vanLED-lampen iszeer fel en kan de ogen beschadigen (risicogroep 1).

• Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken.

WAARSCHUWING - Gevaar: magnetisme!

Het apparaat bevat permanente magneten.
Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beinvloeden.

• Personen met elektronische implantaten dieren minimaal een afstand van 10~cm tot het apparaat aan te houden.

WAARSCHUWING-Kans op elektrische schok!

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

Nooit een beschadigd apparaat gebruiken.
- Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
Wanner het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Contact opnemen met de servicedienst. Pagina 55

Ondeskundige reparations zijn gevaarlijk.

Alleen waarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparatus.
- Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschooldvakpersoneel worden verrangen.

Binnendringend vocht kan een schok veroorzaken.

Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Geen stoomreiniger of hagedrukreiniger gebruiken om het apparaat te reinigen.

WAARSCHUWING-Kans op explosie!

Sterk bijtende alkalische of sterk zuurhoudende reinigingsmiddelen in combinatie met alumiumdelen in de spoelruimte van vaatwasmachine hunnen tot explosies leiden.

Nooit sterk bijtende alkalische of sterk zuurhoudende reinigingsmiddelen gebruiken. Vooral geen professionele of industrielle reinigingsmiddelen gebruiken in combinatie met aluminiumdelen, zoals bijv. vetfilters van afzuigkappen.

WAARSCHUWING-Kans op brand!

De vetafzettingen in de vetfilters können ont-branden.

De vetfilters regelmatig reinigen.

WAARSCHUWING-Kans op letse!

Ondeskundige reparations zijn gevaarlijk.

Alleen geschoold vakpersoneel mag reparaties aan het apparatusaat uitvoeren.
- Bel de servicedienst als het apparaat defect is.

"Servicedienst", Pagina 55

WAARSCHUWING-Kans op elektrischeschok!

Binnendringend vocht kan een schok veroorzaken.

• Geen natte vaatdoekjes gebruiken.

2 Materièle schade voorkomen

LET OP!

Condenswater kan leiden tot corrosie.

• Om de condensvorming te vermijden, het apparaat bij het koken inschakelen.
  Als er vocht in de bedieningselementen dringt, kan er schade ontstaan.
  Nooit bedieningselementen met een natte doek rei nigen.
  Verkeerde reiniging beschadigt de oppervlakken.
  Reinigingsinstructies in acht nemen.
• Geen scherpe of schurende reinigingsmiddelen gebruiken.
• Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting.
  Nooit bedieningselementen met reinigingsmiddelen voor roestvrij staal reinigen.

Teruglopend condenswater kan het apparatus beschadi-gen.

• Het afvoerluchtknaal moet vanaf het apparaat met minstens 1^ helling zichn geinstalleerd.

Als u designelementen verkeerd belast, können deze afbreken.

Niet aan designelementen trekken.
- Geen voorwerpen op designelementenplaatsen of eraan ophangen.

Beschadiging van het oppervlak doordat de beschemfolie Niet verwijderd is.

• De beschermfolie voor het eerste gebruik verwijderen van alle apparaatonderdelen.

Gelakte oppervlakken zich gevoelig.

Reinigingsinstructies in acht nemen.
"Apparaat schoonmaken", Pagina 53
Gelakte oppervlakken gegen krassen beschemmen.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpakking

De verpakkingsmaterialen zijn milieuvriendelijk en kūnen worden hergebruikt.

• De afzonderlijke componenten op soort gescheden afvoeren.

3.2 Energie bespare

Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Pas de ventilatiestand aan de intensiteit van de kook-damp aan.

• Een lagere ventilatiestand betekent minder energieverbruik.

Gebruik de intensiefstand alleen wanner dit nodig is.

Kies bij intensieve kookdampen opijd een hogere ventilatiestand.

• De geuren verdelen zich minder in de ruimte.

Schakel de verlichting uit wonneer deze nicht langer nods is.

• Als de verlichting is uitgeschakeld, verbruikt deze geen energia.

De filter met de opgegeven intervallen reinigen of verwangen.
- De effectivement van het filter blijft behouden.

Het kookdeksel erop plaatsen.

• De kookdampen en de condens verminderen.
  Gebruik de extra functies alleen indien nodig.
• Het uitschakelen van de extra functies redueert het stroomverbruik.

4 Functies

U kunt uw apparaat gebruiken in de luchtafvoermodus of in de luchtcirculatiemodus.

4.1 Gebruik met afvoerlucht

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystem aan der buitenlucht afgevoerd.

De lustcht mag Niet worden afgevoerd in een schoorsteen die wordt gebruikt voor afvoergassen van apparaten bestemd voor het verbranden van gas of andere brandstoffen (dit geldt Niet voor ventilatieapparatuur).

Komt de afvoerluchtterecht in een rook-of afvoergasschoorsteen die nied in gebruik is,dan dient hiervoor toestemming van een vakbekwame schoorsteenveger te worden verkregen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-murkast te gebruiken.

4.2 Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een geurfilter gereinigd en weeer teruggeleid in de ruimte.

Monteer een geurfilter om geurtjes te voorkomen bij het gebruik van de circulatiefunctie. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in once catalogus of kunt u navragen bij uw specialzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de specialzaak, de klantenservice of in de online-shop. "Accessoires", Pagina 56

5 Uw apparatusl leren kennen

5.1 Bedieningselementen

Via de bedieningselementenkestualle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.

6 Voor het eerste gebruik

Stel de opties voor het eerste gebruik in. Reinig het apparaat en de accessoires.

6.1 Functie instellen

Uw apparatus is standard op circulatiefunctie ingesteld.

Opmerking: Voor het gebruik in de circulatiefunctie hebt u bijkomend toebehoren nodig.

Apparaat in- of uitschakelen

Ventilatiestand verhogen

Ventilatiestand verlagen

Verlichting inschakelen of uitschakelen

7 De Bediening in essentie

7.1 Apparaat inschakelen

① indrukken.
Het apparatus start in ventilatorstand 2.

7.2 Apparaat uitschakelen

① indrukken.

7.3 Ventilatorstand instellen

+of-indrukken.

• Voor het gebruik in de circulatiefunctie de functie instellen.

7.4 Intensiefstand inschakelen

Als zich een bijzonder sterke geur of damp ontwikkelt,\ kunt u de intensiefstand gebruiken.

• zo vaak indrukken tot alle leds op het display zichn verlicht.
  Het apparatus schakelt na ca. 6 minuten automatisch in een lagere ventilatorstand.

7.5 Verlichting inschakelen

De verlichting(Int)kunt u onafhankelijk van de ventilatie inschakelen en uitschakelen.

Druk op杂

8 Reiniging en onderhoud

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

8.1 Reinigingsmiddelen

Geschikte reinigingsmiddelen zijn verkrijgbaar bij de klantenservice of in de online-shop.

WAARSCHUWING - Kans op elektrische schok!

Binnendringend�回t kan een schok veroorzaken.

Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Geen stoomreiniger of hopedrukreiniger gebruiken om het apparaat te reinigen.

WAARSCHUWING - Kans op brandwonden!

Het apparaat wordt heet tijdens het gebruik.

• Het apparatus voor het schoonmaken lately afkoelen.

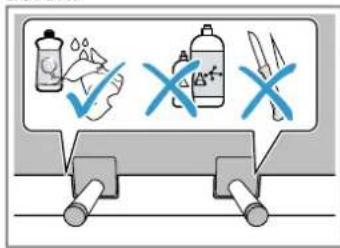

LET OP!

Ongeschikte reinigingsmiddelen konnen de oppervlakken van het apparaat beschadigen.

• Geen scherpe of schurende reinigingsmiddelen gebruiken.
• Geen sterk alcoholhoudende reinigingsmiddelen gebruiken.
• Geen harde schuur- of afwassponsjes gebruiken.

Glasreinigers, schrapers of onderhoudsmiddelen voor roestvrij staal alleen gebruiken wanner deze in de gebruiksaanwijzing voor het betreffende onderdeel worden aanbevolen.
- Vaatdoekjes voor het gebruik grondig uitwassen.

8.2 Apparaat schoonmaken

Maak het apparaat schoon zoals voorgeschreveen, zDat de verschillende onderdelen en oppervlakken Niet door een verkeerde reiniging of ongeschichte reinigingsmiddelen beschadigd raken.

WAARSCHUWING-Kans op explosie!

Sterk bijtende alkalische of sterk zuurhoudende reingingsmiddelen in combinatie met aluminiumdelen in de spoelruimte van vaatwasmachine hunnen tot explosies leiden.

• Nooit sterk bijtende alkalische of sterk zuurhoudende reinigingsmiddelen gebruiken. Vooral geen professionele of industrielle reinigingsmiddelen gebruiken in combinatie met aluminiumdelen, zoals bijv. vetfilters van afzuigkappen.

WAARSCHUWING-Kans op elektrische schok!

Binnendringend vocht kan een schok veroorzaken.

Voor het reinigen de netstekkeruit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Geen stoomreiniger of hopedrukreiniger gebruiken om het apparaat te reinigen.

WAARSCHUWING-Kans op brandwonden!

Het apparaat wordt heetijdens het gebruik.

• Het apparatus voor het schoonmaken lately afkoelen.

WAARSCHUWING-Kans op letsel!

Bepaalde onderdelen van het apparaat hunnen scherpe randen hebben.

Binnenkant van het apparatusaat voorzichtig reinigen.

1. De informatatie over de reinigingsmiddelen in acht nemen.

"Reinigungsmiddelen", Page 52

1. Afhankelijk van het oppervlak als volgt schoonma-ken:

2. Roestvrijstalen oppervlakken met een vaatdoekje en warm zeepsop in slijprichting reinigen.

3. Gelakte oppervlakken met een vaatdoekje en warm zeepsop reinigen.
   Aluminium met een zacht doek en glasreiniger reinigen.
   Kunststof met een zachte doek en glasreiniger reinigen.

4. Glas met een zachte doek en glasreiniger reini-gen.

5. Met een zachte doek nadrogen.

6. Bij roestvrijstalen oppervlakken een schoonmaak-middel voor roestvrij staal heel dun opbrengen met een zachte doeK

Het schoonmaakmiddel voor roestvrij staal is verkrijgbaar bij de klantenservice of in de onlineshop.

8.3 Bedieningselementen en lampen reinigen

WAARSCHUWING-Kans op elektrische schok!

Binnendringend yacht kan een schok veroorzaken.

• Geen natte vaatdoekjes gebruiken.

• De informatatie over de reinigingsmiddelen in acht nemen.
  "Reinigingsmiddelen", Pagina 52

• Met een vochtig vaatdoekje en heet zeepsop reini-gen.
• Met een zachte doek nadrogen.

8.4 Magneethouder reinigen

LET OP!

Magneethoulders konnen door ondeskundige reiniging loslaten.

• Gebruik geen scherpe of suntige voorwerpen voor het reinigen.
• Gebruik geen reinigingsmiddelen die lijmen verwijden.

1. De informatatie over de reinigingsmiddelen in acht nemen.

"Reinigingsmiddelen", Pagina 52

1. Met een vochtig vaatdoekje en heet zeepsop reini-gen.

2. Met een zachte doek nadrogen.

8.5 Vetfilter verwijderen

WAARSCHUWING-Kans op letsel!

Verwondingsgevaar bij het openen en sluiten van de scharnijeren.

Niet in het bewegende gedeelte van de scharnieren griipen.

De filterafdekking kan trillen.

De filterafdekking langzaam openen.
De filterafdekking na het openen vasthouden tot deze Niet meer natrill.
De filterafdekking langzaam sluiten.

1. Pak de filterafdekking in het midden vast en open deze volledja.

2. LET OP!

Eraf vallende vetfilters kuren de eronder liggende kookplaat beschadigen.
- Met een hand onder de vetfilter gripen.

Open de vergrendeling op het vetfilter en klap het vetfilter maar beneden.

1. De vetfilters UIT de houders nemen. Om maar beneden druppelend vet te vermijden, de vetfilters horizontal aal houden.

8.6 Vetfilter met de hand reinigen

De vetfilters filteren het vet uit de kookdampen. Regelmatig gereinigde vetfilters zorgen voor een hoge vetafscheidingsgraad. Wij adviseren de vetfilters elke 2 maanden te reinigen.

WAARSCHUWING-Kans op brand!

Vereiste: De vetfilters zich gedemonteerd.

"Vetfilter verwijderen", Pagina 53

1. De informatatie over de reinigingsmiddelen in acht nemen.
   "Reinigingsmiddelen", Pagina 52
2. De vetfilters in een warm zeepsop weken. Gebruik bij hardnekig vuil een vetoplosmiddel. Vetoplosmiddel is verkrijgbaar bij de klantenservice of in de webshop.
3. De vetfilters met een borstel reinigen.
4. De vetfilters grondig uitspoelen.
5. De vetfilters laten afdruppelen.

8.7 Vetfilters in de vaatwasmachine reinigen

De vetfilters filteren het vet uit de kookdampen. Regelmatig gereinigde vetfilters zorgen voor een hoge vetafscheidingsgraad. Wij adviseren de vetfilters elke 2 maanden te reinigen.

WAARSCHUWING-Kans op brand!

De vetfilters können door inklemmen in de vaatwasser worden beschadigd.

Opmerking: Bij de reiniging van de vetfilter in de vaatwasmachine konnen lichte verkleuringen optreden. Deverkleuringen hebben geen invloed op de werking van de vetfilters.

Vereiste: De vetfilters zich gedemonteerd.

"Vetfilter verwijderen", Pagina 53

1. De informatatie over de reinigingsmiddelen in acht nemen.

"Reinigingsmiddelen", Pagina 52

1. De vetfilters los in de vaatwasmachine plaatsen. Sterk verontreinigde vetfilters Niet samen met serviesgoed reinigen. Gebruik bij hardnekig vuil een vetoplosmiddel. Vetoplosmiddel is verkrijgbaar bij de klantenservice of in de webshop.
2. De vaatwasmachine starten. Bij de temperatuurinstelling maximaal 70^ kiezen.
3. De vetfilters laten afdruppelen.

8.8 Vetfilter inbouwen

1. LET OPI!

Eraf vallende vetfilters konnen de eronder liggende kookplaat beschadigen.
- Met een hand onder de vetfilter vrijpen.

Opmerking: Let op de juiste positie van het vetfilter.
Plaats het vetfilter.

1. Klik de vergrendeling van het vetfilter vast.

1. Wanner het vetfilter verkeerd werden geplaatst, de vergrendeling voorzichtig aan voren drukken, het vetfilter verwijdenen en correct plaatsen.

9 Storingen verhelpen

Kleinere storingen aan het apparaat(Int)kunt u zich verhelpen.Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhopen van storingen.Zo voorkomt u onnodige kosten.

WAARSCHUWING-Kans op letsel!

Ondeskundige reparations zijn gevaarlijk.

Alleen geschoold vakpersoneel mag reparations aan het apparaat uitvoeren.
- Bel de servicedienst als het apparaat defect is.
"Servicedienst", Pagina 55

WAARSCHUWING-Kans op elektrische schok!

Ondeskundige reparates zich gevaarlijk.

Alleen waarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
- Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschooldvakpersoneel worden verrangen.

9.1 Functiestoringen

Storing Oorzaak en probleemoplossoing
Apparaat werkt nicht. Netstekker van de stroomkabel is Niet ingestoken. ► Apparaat aansluiten op het elektriciteitsnet.
	De zekering in de zekeringenkast is in werkig getreden. ► Controller de zekering in de meterkast.
	Stroomvoorziening is uitgevallen. ► Controller of de verlichting van de binnenruimte of andere apparaten functioneren.
LED-verlichting functi- oneert nicht.	Verschillende oorzaken zijn möglichk. ► Defecte LED-lampenogen alleen worden verrangen door de fabrikant, zich klantenser- vice of een erkendvakman (elektromonteur). ► Neem contact op met de klantenservice. → "Servicedienst", Pagina 55
De toetsverlichting functioneert nicht.	De regeleenheid is defect. ► Neem contact op met de klantenservice. → "Servicedienst", Pagina 55

10 Afvoeren

10.1 Afvoeren van uw oude apparaat

Door een milieuvriendelijk afvoer hunnen waardevolle grondstoffen opniewu worden gebrukt.

1. De stekker van het netsnoer uit het stopcontact trekken.
2. Het netsnoer doorknippen.
3. Voer het apparaat milieuvriendelijk af. Bij uw dealer en uw gemeente- of deelraadskantoorn(Int) kunt u informatie verkrijgen over de actuèle afvoer-methoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

11 Servicedienst

Originele verrangende onderdelen die relevant zich voor de werkung in overeenstemming met de desbeteffende Ecodesign-verordening kut u voor de duur van ten minste 10aar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij once servicedienst verzrikijgen.

Opmerking: Het inschakelen van de serviceddienst in het kader van de fabrieksgarantievoorwaarden is Gratis.

Gedetailleerde informatatie over de garantieperiode en garantievoorwaarden in uw land kurz u opvragen bij once servicedienst, uw dealer of op once website. Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgeveens van de servicedienst vindt u in de meegeleverde servicedienstlijst of op unsere website.

11.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Het typeplaatje bevindt zich afhankelijk van het model:

aan de binnenkant van het apparaat (aarvoord vetfilter demonteren).
op de bovenkant van het apparatus.

Om uw apparaatgeevens en de servicedienst-telefoonnummers nsel terug te kunnen vinden, kurz u de geevens noteren.

12 Accessoires

Accessoires kurz u kopen bij de servicedienst, in de vakhandel of op internet. Gebruik alleen originele accessoires, odomat deze precies op uw apparaat zichn af-gestemd.

Voor de verschillende apparaten zijn specifieke accessoires beschikbaar. Geef bij de aankoop algid de precieze aanduiding (E-nr.) van uw apparaat op.

Pagina 55

Welke accessoires beschikbaar zijn voor uw apparaat, kurz u zien in once catalogus, in de online-shop of kurz u navragen bij de klantenservice.

www.viva-home.info

Accessoires Bestelnummer

Standaard recirculatieset	JZ51AIU0X1
(schuine wandafzuigkap)

Accessoires Bestelnummer
Standaard recirculatieset zonder afvoer (schuine wandafzuigkap)	JZ51AIT0X0
Standaard koofilter (ver-vanging, schuine wandaf-zuigkap)	JZ51AIAOX0
Clean Air Plus circulatie-luchtset (schuine wandaf-zuigkap)	JZ51All1X6
Clean Air Plus circulatie-luchtset zonder afvoer (schuine wandafzuigkap)	JZ51AIV1X6
Clean Air Plus koofilter (ervanging)	JZ51AIB1X6

13 Montagehandleiding

Houd rekening met deze informatatie bij de montage van het apparatus.

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

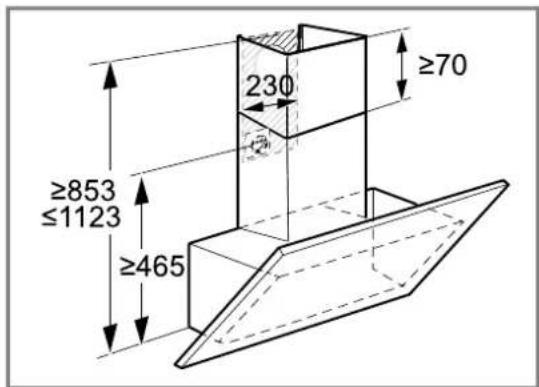

13.2 Afromingen van het apparaat

Hier vindt u de afmetingen van het apparaat.

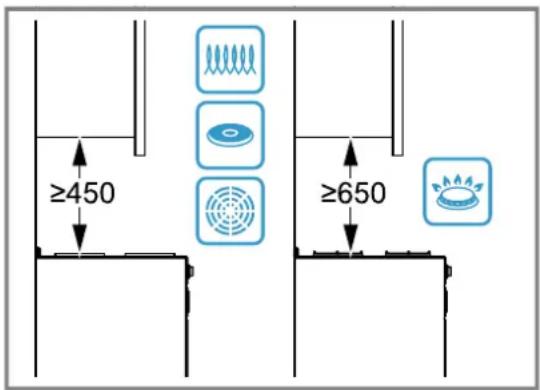

13.3 Veiligheidsafstanden

Neem de veiligheidsafstanden van het apparaat in acht.

13.4 Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

WAARSCHUWING-Kans op vergiftigng!

Teruggezogen verbrandingsgassen können leiden tot vergiftig. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) betrekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) afaar buiten. In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken. Zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

• Altijd voor voldoende luchttoevoer zorgen, wanner het apparaat in luchtafvoermodus werk, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezige lucht.
  U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in deruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde luckht door Niet afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan worden toegevoerd. Een luchtaanvoer/afvoer in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.
• Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilationsystem van uwuis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer.
• Indien het apparaat alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

Wanner een afzuigkap worden geinstalleerd met een haard die afhankelijk is van de ruimtelucht, dan要去 stroomtoevoer van de afzuigkapঀen voorzien van een geschikte verilgheidsschakeling.

De luchtafvoer Niet in een rookkanaal of rookgasafvoer leiden dat in bedrijf is.
Voer de luchtafvoer Niet in een schacht die dient voor het ontluchten van opstelruimtes voor haarden.
- Moet de luchtafvoer in een rook- of afvoergasschoorsteen worden geleid die nicht in gebruik is, dan dient hiervoortoestemming van een vakbekwame schoorsteenveger te worden verkreten.

WAARSCHUWING-Kans op verstikking!

Kinderen können verpakkingsmaterial over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmaterialui de buurt van kinderen honden.
• Laat kinderen nicht met verpakkingsmaterialial spelen.

WAARSCHUWING-Kans op brand!

De vetafzettingen in het vetfilter kuren ont-branden.

• Om warmteophoping te voorkomen dienen de voorgeschreiben veriligheidsafstanden te worden aangehonden.
  Houd de informatatie van uw kookapparaten aan. Wanner er in de installmentie-instructies van de kookapparaten een afwijkende afstand staat, alsijd de grootste afstand in acht nemen. Wanner gaskooktoestellen en elektrische kooktoestellen samen worden gebruikt, dan geldt de grootste aangegeven afstand.
• Het apparaat slechts aan een zich de direct naast een hoge kast of gegen een wand installereren. De afstand tot de hoge kast of de wand要去 minstens 50~mm bedragen.

De vetafzettingen in het vetfilter kuren ont-branden.

• Werk in de buurt van het apparaat nooit met open vuur (bijv. flamberen).
• Installee het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen), wanner een gesloten, Niet afneembare afdekking aanwezig is. Er mogen geen vonden wegpringen.

WAARSCHUWING-Kans op letsel!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben.

Draag veiligheidshandschoenen.
Is het toestel Nietaar behoren bevestigd, dan kan het hier beneden vallen.
Alle bevestigingschroeven moeten vast worden gemonteerd.
Gevaar voor letsel door glassplinters.
De filterafdekking gegen stoten beschermen.
De filterbescherming nicht latent vallen.
Bij de montage een veiligheidsbril dragen. Het toestel is zwaar.
- Om het apparaat te bewegen, zijn 2 personen vereist.
Alleen geschichte hulpmiddelen gebruiken. Het toestel is zwaar.
- Het apparaat mag Niet direct in gipskartonplaten of gelijksoortig Licht bouwmateriaal worden gemonteerd.
Voor een juiste montage dient u materiaal te gebruiken dat voldoende stabel en aangepast is aan de bouwkundige situatie en het gewicht van het materiaal.

Wijzigingen aan de elektrische of mechani-sche opbouw zijn gevaarlijk en{kunnen leiden tot functiestoringen.

• Geen wijzigingen aan de elektrische of mechanische opbouw aanbrengen.

De filterafdekking kan trillen.

De filterafdekking langzaam openen.
De filterafdekking na het openen vasthouden tot deze Niet meer natrilt.
De filterafdekking langzaam sluiten.

Verwondingsgevaar bij het openen en sluiten van de scharnieren.

Niet in het bewegende gedeelte van de scharnieren vrijpen.

WAARSCHUWING-Kans op elektrischeschok!

Scherpe componenten binnen het apparaat kuren de aansluitkabel beschadigen.

De aansluitkabel nicht knikken of inklemmen.

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

Nooit een beschadigd apparatusat gebruiken.
Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
Wanner het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Contact opnemen met de servicedienst. Pagina 55

Ondeskundige reparations zijn gevaarlijk.

Alleen waarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
Ermightuitsluitendoriginelereserveonderdelenwordengebruiktvoor reparatievan het apparaat.
- Als het netsnoer van dit apparaat worden beschadigd, moet het door geschooldvakpersoneel worden verrangen.

Ondeskundige installations zijn gevaarlijk.

• Het apparaat uitsluitend aansluten en gebruiken volgens de gegevens op het typeplaatje.
• Het apparaat uitsluitend via een volgens de voorschriften geinstalleerd stopcontact met randaarde op een stroomnet met wisselstroom aansluten.
• Het randaardesystem van de elektrische huisinstallatie要去 conform de elektrotechnische voorschriften zich geinstalleerd.
• Nooit het apparaat via een externe schakel-inrichting voeden, bijvoorbeeld eenijdschakelaar of besturing op afstand.
• Als het apparaat is ingebouwd,要去 de stekker van het netsnoer vrij toegankelijk zijn. Als de vrij teogang Niet möglichk is,要去 in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategoriè III en volgens de installmentevoorschriften worden ingebouwd.

Bij het opstellen van het apparaat erop letten dat het netsnoer nicht worden afgeklemd of beschadigd.

13.5 Algemene aanwijzingen

Neem deze algemene aanwijzingen bij de installmentie inRCT.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.
Bij het afvoeren van afvoerlucht要去en de officielle en wettelijkke voorschriften, zoals bijv. deplaatselijkke bouwverordingen, in acht worden genomen.
- Om het apparaat in het geval van service ongehinder te bereiken, een gemakkelijk toegankelijk montageplaats kiezen.
- De oppervlakken van het apparaat zijn gevoelig. Bij de montage beschadigingen vermijden.

13.6 Inbouwadvies

We adviseren het apparaat zo op te hangen dat de onderkant van het glazen scherm een lijn vormt met de onderkant van de bovenkast ernaat.

Houd de veiligheidsafstanden tot de kookplaat aan.
Pagina 57

13.7 Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kuren aansluiten, dient u deze aanwijzingen in ache te nemen.

WAARSCHUWING-Kans op elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom können worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die volgens de voorschriften is geinstalleerd.

• De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn.
• Is dit nicht möglichk, dan moet in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie III en volgens de opbouwvoorschriften worden ingebouwd.
• De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkring maar het apparaat te installereren.

Scherpe componenten binnen het apparaat+kennen de aansluitkabel beschadigen.

De aansluitkabel nicht knikken of inklemmen.
- De aansluitgegevens zijn te vinden op het typeplaatje. Seite 55
De aansluitleiding is ca. 1,30 m lang.
- Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.
- Het apparaat is conform de beschemingsklasse 1. Daarom het apparaat alleen met een aarddraa daansluiting gebruiken.
- Het apparaat tijdens de montage Niet op de voedingsspanning aansluiten.
- Ervoor zorgen dat de bescherming gegen aanraking door de inbouw is gegarandeerd.

13.8 Aanwijzingen m.b.t. de inbouw situatedie

• Dit apparaat aan de keukenwand monteren.
  Voor de montage van extra speciale accessoires de waar bij meegeleverde installmentiehandleiding aanhoven.
• Het apparaat slechts aan een zijde direct naast een hoge kast of gegen een wand installeren. De afstand tot de hoge kast of de wand要去 minstens 50~mm bedragen.
• De breedte van de afzuigkap moet minstens overeenkomen met de breedte van het kooktoestel.
• Om de kookdamp optimaal op te vangen, het apparaat in het midden boven de kookplaat monteren.

Luchtafvoermodus

• Wonneer u het apparaat in de luchtafvoermodus gelebruikt, dan要去 een schoorsteenafdekking worden gemonteerd.

Luchtcirculatiemodus

• Wanner u het apparaat in de circulatiemodus gelebruikt, moet een speciala accessoire worden gemonteerd. De waar bij meegeleverde installmentiehandleiding aanhonden.
  Voor het gebruik in de luchtcirculatiemodus is de montage van de schoorsteenafdekking optioneel.

13.9 Installatie

Wand controlleren

1. Controlleren of de wand horizontal is en voldoende draagvermogen heeft. Het maximale gewicht van het apparaat bedraagt 40kg
2. De boorgatdiepte overeenkomstig de schroeflengte boren.
3. Gebruik de meegeleverde schroeven en pluggen. De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Gebruik voor andere constructies geschikte bevestigingsmaterialen, bijv. bij gipsplaat, gasbeton, Poroton stenen.
4. Het apparaat met een bevestigingsmaterial monteren dat voldoende stabel alsook aan de bouwkunde situation en het gewicht van het apparaat is aangepast.
5. Het uitsnijgedeelte op een voorhanden kabelplaatsing van andere apparaten controleren.

Wand voorbereiden

1. Aanwijzingen m.b.t. de inbouw situatedie aanhouden. Pagina 60
2. Ervoir zorgen dat zich in het bereik van de boringen geen stroomleidingen, gasleidingen of waterleidingen bevinden.
3. Om schade te vermijden, de kookplaat afdekken.
4. Bepaal de positie van de afzuigkap en teken de onderkant van het apparatusaatlicht op de muur af.

Gauit van de kookplaat bij het bepalen van het midden.
- Houd de veiligheidsafstanden tot de kookplaat aan. Pagina 57

We adviseren de afzuigkap zo op te hangen dat de onderkant van het glazen scherm een lijn vormt met de onderkant van de bovenkasten ernaat.

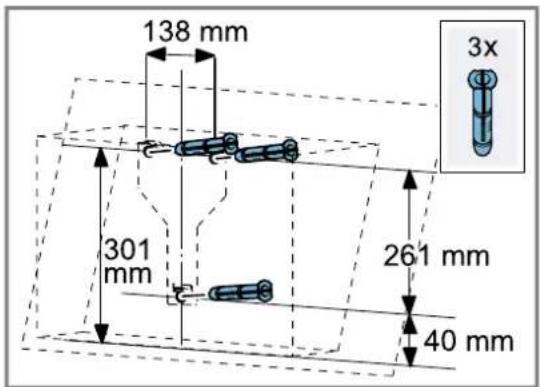

1. Sjabloon gegen de getekende lijn leggen en vastma-ken.
2. Teken de posities voor de schroeven af.
3. Voor de montage met schoorsteenafschemming要去 de sjabloon op de aangegeven snijlijn worden geschienen.
4. Boor de gaten voor de bevestiging met 8mm en boordiepte 80~mm
5. Verwijder het sjabloon.
6. De pluggen vlak met de wand inzetten.

Variant A:vlakke afzuigkap met schoorsteenafscherming

Variant B: schuine afzuigkap met schoorsteenafscherming

Variant A: vlakke afzuigkap zonder schoorsteenafscherming

Variant B: schuine afzuigkap zonder schoorsteenaf-scherming

Apparaatophanging monteren

1. Draai de apparaatophanging voor de afzuigkap handvast aan.
2. Stel met een waterpas de apparaatophanging horizontal en draai deze vast.

Apparaat monteren

1. Verwieder de beschemfolie aan de achterziende.
2. Verwijder de beschemfolie na de montage volledja.
3. Hang het apparaat zo in de apparaatophanging dat het stevig vastklikt.

4. Om het apparaat te stellen, het apparaat eventuele aanrecht of links schuiven.

5. Draai de borgschroeven vast.

Wanner u een schoorsteenafdekking monteert, bouw dan de hoek in en houd bij het aandraaien de schroeven vast.

Buizen

Luchtafvoermodus

• Wanner u het apparaat in de luchtafvoermodus gelebruikt, dan要去 een schoorsteenafdekking worden gemonteerd.

Luchtcirculatiemodus

Wanner u het apparaat in de circulatiemodus gebruikt, moet een special accessoire worden gemonteerd. De waar bij meegeleverde installmenthandleiding aanhonden.
Voor het gebruik in de luchtcirculatiemodus is de montage van de schoorsteenafdekking optioneel.

Opmerking: Wanner u een aluminiumbuis gebruikt,\ maak dan het aansluitgedeelte eerst glad.

Wij adviseren het gebruik van buizen met een afvoerbuis van 150mm

Luchtafvoerverbinding makes (afvoerbuis 150 mm)

1. De luchtafvoerbuis op het afvoeraansluitstuk bevestigen.
2. De verbinding met de afvoerluchtopening maken.
3. De verbindingspunten aufdichten.

Luchtafvoerverbinding makes (afvoerbuis 120 mm)

1. Bevestig het verloopstuk op het aansluitstuk van de luchtafvoer.
2. De luchtafvoerbuis op het afvoeraansluitstuk bevestigen.
3. De verbinding met de afvoerluchtopening maken.
4. De verbindingspunten aufdichten.

Schoorsteenafschemming monteren

WAARSCHUWING-Kans op letsel!

Bepaalde onderdelen in het toestel konnen scherperanden hebben.

Draag veiligheidshandschoenen.

WAARSCHUWING-Kans op elektrische schok!

Scherpe componenten binnen het apparaat+kunnen de aansluitkabel beschadigen.

De aansluitkabel nicht knikken of inklemmen.
1. Schroef de bevestigingshoek voor de schoorsteenafscheming op de wand.
2. Om de schoorsteenafschemming los te make, de tape verwijderen of de schoorsteenafschemming uit de beschermende verpakking halen.

nI Montagehandleiding

1. Indien voorhanden de beschemfolie aan beideschoorsteenafschemmingen verwijderen.
2. De bovenste schoorsteenafschemming met de 2 schroeven aan de zijkant aan de bevestigingshoeken schroeven.

1. Opmerking: Om krassen te vermijden zachte doeken als bescherming over de randen van de buitenste schoorsteenafschemming leggen.

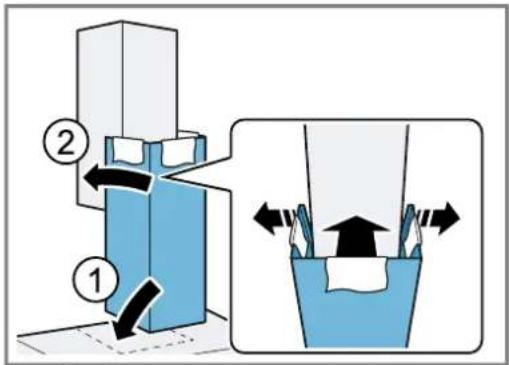

De onderste schoorsteenafschemming op het appar-. raatplaatsen enietsuitelkaar trekken. ①

1. De onderste schoorsteenafschemming over de bovenste schoorsteenafschemming stulpen.②

1. De onderste schoorsteenafschemming aan de onderste bevestigingshoek vasteklikken. Let er op dat de aansluitkabels nicht zichin ingeklemd.
2. De doeken voorzichtig verwijderen.
