Producttype	Decoratieve afzuigkap
Merk	Leisure
Model	H 92 X
Voeding	220-240 V ~50 Hz, geaarde stekker
Isolatieklasse	Klasse I
Motorisolatieklasse	F
Aanbevolen zekering	MAX 6 A
Afmetingen (B x D x H)	90 x 50 x (hoogte variabel afhankelijk van installatie) cm
Geschat gewicht	15 kg
Minimale afstand boven het fornuis	65 cm (elektrisch), 75-80 cm (gas of andere brandstof)
Diameter afvoerkanaal	120 mm of 150 mm (met meegeleverde adapter)
Aantal snelheden	3 snelheden
Verlichting	LED (vervangbaar)
Werking	Buitenafvoer of recirculatie (met optioneel koolstoffilter AF 90)
Metalen filters	Aluminium oliefilter, wasbaar (vaatwasser of handmatig)
Koolstoffilter	Model AF 90, levensduur 3 tot 5 maanden, niet wasbaar
Filteronderhoud	Metalen filters om de 3 maanden; koolstoffilter om de 3-5 maanden
Stroomstoring	Controleer aansluiting, zekering, stroomonderbreker
Reparaties	Toevertrouwen aan een erkend servicecentrum of gekwalificeerd personeel
Garantie	Geldig voor huishoudelijk gebruik alleen

Veelgestelde vragen - H 92 X LEISURE

Op welke afstand boven het fornuis moet ik de afzuigkap installeren?

Installeer de afzuigkap op minimaal 65 cm boven elektrische fornuizen en tussen 75 en 80 cm boven gasfornuizen of andere brandstoffen.

Hoe reinig ik de metalen filters?

Was de metalen filters om de 3 maanden. U kunt ze in de vaatwasser wassen (rechtop, niet strak) of met de hand met warm water en vloeibaar afwasmiddel. Spoel goed af en laat drogen.

Wanneer moet ik het koolstoffilter vervangen?

Vervang het koolstoffilter elke 3 tot 5 maanden bij normaal gebruik. Was het koolstoffilter nooit. Gebruik alleen het compatibele model AF 90.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, in recirculatiemodus. Installeer een actief koolstoffilter (model AF 90) om de lucht te filteren en terug de kamer in te sturen. De metalen filters moeten altijd geplaatst zijn.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los en wacht tot de lampen zijn afgekoeld. Verwijder het metalen filter en vervang de defecte lamp door een LED-lamp met hetzelfde vermogen.

Wat te doen als de afzuigkap niet werkt?

Controleer of het apparaat goed is aangesloten en of de zekering (max 6A) of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de netspanning 220-240 V is en dat de stekker goed geaard is.

Waarom is de afzuiging zwak?

Controleer of de metalen filters schoon zijn en of het koolstoffilter (indien gebruikt) niet verzadigd is. Zorg ervoor dat het afvoerkanaal niet geblokkeerd is en dat de diameter voldoende is (min. 120 mm).

Kan ik de afzuigkap tegelijkertijd met een gasapparaat gebruiken?

Ja, maar zorg ervoor dat de ruimte goed geventileerd is. De onderdruk mag niet hoger zijn dan 4 Pa. Als de afzuigkap in afvoermodus is, zorg dan voor een toevoer van verse lucht om terugstroming van verbrandingsgassen te voorkomen.

Hoe installeer ik de afzuigkap correct?

Volg het meegeleverde installatieschema. Gebruik geschikte pluggen voor de muur (boren Ø10 voor de hoofdbefestigingen). Bevestig de afzuigkap op punten A en B en monteer vervolgens de schoorstenen. Laat een ruimte van minimaal 65 cm boven het fornuis.

Wat zijn de veiligheidsrisico's om te weten?

Koppel het apparaat altijd los voor onderhoud. Raak hete lampen niet aan. Gebruik de afzuigkap niet zonder filters. Bij brand koppelt u de afzuigkap en het fornuis los, giet geen water. Houd kinderen uit de buurt.

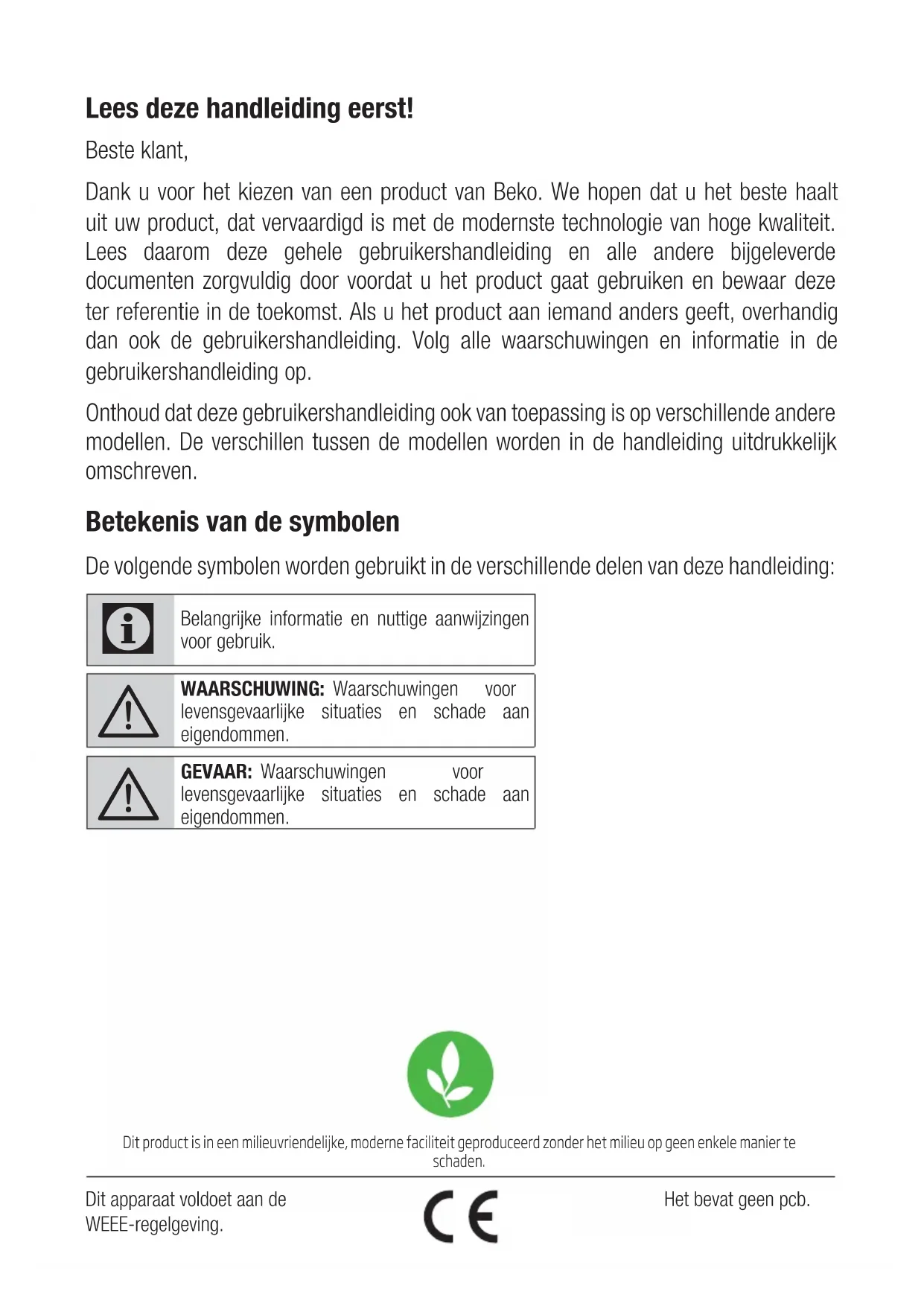

GEBRUIKSAANWIJZING H 92 X LEISURE

Lees deze handleiding eerst!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het product gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. De verschillen tussen de modellen worden in de handleiding uitdrukkelijk omschreven.

Betekenis van de symbolen

De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige aanwijzingen voor gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.

GEVAAR: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.

Dit product is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op geen enkele manier te schaden.

1

Belangrijke instructies voor veiligheid en milieu

Dit apparaat mag alleen worden gebruikt door kinderen ouder dan 8 en door personen zonder een fysieke, sensoriële of motorische beperking of die onvoldoende ervaring en kennis hebben indien onder supervisie of na het geven van instructies betreffende het veilige gebruik en die zich niet bewust zijn van de mogelijke gevaren.

Dit product is bedoeld voor huishoudelijk gebruik. Gebruiksspanning van dit apparaat is 220-240 Volt\~50 Hz. Het netsnoer van het apparaat is voorzien van een aardgeleiding. Het netsnoer moet worden aangesloten op een geaard stopcontact.

Alle elektrische aansluitingen moeten worden uitgevoerd door een erkend technicus.

Indien het apparaat niet correct wordt geïnstalleerd kunnen de prestaties minder zijn, kan het apparaat worden beschadigd en kunnen er ongelukken optreden.

Het netsnoer van het apparaat mag tijdens de installatie nooit worden geklemd of geplet. Het netsnoer mag niet langs fornuizen worden geleid. Hierdoor kan het smelten waardoor brand kan ontstaan.

Steek de stekker nooit in het stopcontact voor de volledige installatieprocedure is uitgevoerd.

Zorg ervoor dat de stekker altijd goed bereikbaar is zodat het apparaat in geval van nood gemakkelijk van het net kan worden losgekoppeld.

Raak de lamp van het apparaat nooit aan als dit lang heeft gebrand. Lampen kunnen heel warm worden en kunnen bijgevolg uw handen verbranden.

1

Belangrijke instructies voor veiligheid en milieu

Keukenafzuigkappen zijn bedoeld voor huishoudelijk gebruik en mogen alleen worden gebruikt bij het conventionele koken. Als de afzuigkap voor andere doeleinden wordt gebruik kan het apparaat defect raken en vervalt de garantie.

Volg de richtlijnen en instructies betreffende de luchtafvoer van de lokale overheden. (Dit is niet geldig indien gebruikt zonder afvoerkanaal).

Voedsel dat tijdens het koken vuur kan vatten mag niet onder dit apparaat worden gekookt.

Start het apparaat nadat u potten en pannen op het fornuis hebt geplaatst. Als u dit niet doet kan de warmte vervorming veroorzaken in bepaalde delen van uw apparaat.

Zet het apparaat uit zodra alle potten en pannen van het fornuis zijn verwijderd.

Laat hete olie nooit onbeheerd op het fornuis staan. Pannen met hete olie kunnen zelf ontbranden en kunnen zo vuur veroorzaken.

Tijdens het bakken kan olie vuur vatten. Wees voorzichtig met gordijnen en kleding.

Zorg ervoor om filters regelmatig en tijdig te vervangen. Filters die niet tijdig worden vervangen kunnen een brandrisico inhouden omdat er olie kan in achterblijven.

Gebruik geen niet-vuurbestendig filtermateriaal in de plaats van de gewone filters.

Gebruik het product nooit zonder filter.

Verwijder de filters niet terwijl het product in gebruik is.

Koppel afzuigkap en fornuis los bij brand. (Trek de stekker uit het stopcontact of schakel de hoofdzekering uit).

Als u het apparaat niet regelmatig schoonmaakt kan er brandgevaar ontstaan.

1

Belangrijke instructies voor veiligheid en milieu

Trek de stekker uit het stopcontact voor u van start gaat met onderhoudswerken. (Trek de stekker uit het stopcontact of schakel de hoofdzekering uit).

Terwijl afzuigkappen en apparaten in dienst zijn die werken op andere energiebronnen dan elektriciteit mag de negatieve druk in de kamer niet hoger oplopen dan 4 Pa (4x 10 bar).

Indien er apparaten op gas zoals kamerverwarmers in gebruik zijn in de zone waar dit apparaat wordt gebruikt, moet de luchtafvoer van deze apparaten volledig zijn gescheiden of moet het apparaat luchtdicht zijn.

Gebruik kanalen met een diameter 150 of 120 mm als afvoerkanaal van uw apparaat. De buisaansluiting moet zo kort mogelijk zijn. Gebruik zo weinig mogelijk bochten.

Kinderen mogen niet met het apparaat spelen.

Voor uw veiligheid moet u een zekering van max. 6 A gebruiken.

Houd alle verpakkingsmaterialen uit de buurt van kinderen. Het verpakkingsmateriaal kan gevaarlijk zijn.

Als het netsnoer is beschadigd, moet het worden vervangen door personeel van de fabrikant of van een erkende installateur om alle gevaar te vermijden.

Bij brand moet u de stekker van de afzuigkap ven van het fornuis uit het stopcontact trekken en moet u de vlammen bedekken. Gebruik nooit water om de vlammen te doven.

Toegankelijke delen kunnen heet zijn wanneer het fornuis in gebruik is.

1

Belangrijke instructies voor veiligheid en milieu

Dit apparaat is niet bedoeldWees erg voorzichtig wanneer om te worden gebruikt door het apparaat wordt gebruik met personen met een fysieke, andere apparaten die werken sensoriële of mentale beperking op lucht en brandstof (zoals en kinderen. Ook personen met verwarmingsinstallaties en een beperkt begrip of weinigwaterverwarmers die werken ervaring mogen het apparaatof gas, dieselbrandstof, kolen of niet gebruiken tenzij ze wordehout). Het verbrandingsmengsel begeleid en geïinstrueerd door kan veranderen door de afvoer een verantwoordelijk persoon van lucht afkomstig van de die hen op de hoogte brengt van afzuigkap in de kameratmosfeer. de veiligheidsinstructies. Dit is niet geldig indien gebruikt Na installatie van de afzuigkaponder afvoerkanaal.

moet er minimaal een vrije De kamer moet voldoende afstand zijn van 65 cm tussenworden geventileerd wanneer het product en fornuizen opfornuizen, afzuigkap en andere elektriciteit, op gas of op een apparaten op gas of andere andere brandstof. brandstoffen tegelijk worden

De rookafvoer van de afzuigkagebruikt (dit is mogelijk niet mag niet worden aangeslotenvan toepassing voor apparaten op een ander luchtkanaal waarirdie de lucht in de kamer doen al rook wordt afgevoerd. circuleren).

1

Belangrijke instructies voor veiligheid en milieu

1.1 Voldoet aan de WEEE-richtlijn en de richtlijnen voor afvoeren van het restproduct:

Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbool voor afvalsortering van elektrische en elektronische apparatuur (WEEE).

Dit product werd vervaardigd uit onderdelen en materialen van hoge kwaliteit die hergebruikt kunnen worden en geschikt zijn voor recycling. Gooi het restproduct aan het einde van

zijn levensduur niet weg bij normaal huishoudelijk of ander afval. Breng het naar het verzamelpunt voor recycling van elektrische en elektronische apparatuur. Raadpleeg uw plaatselijke autoriteiten om te weten waar u deze verzamelpunten aantreft.

Voldoet aan RoHS-richtlijn:

Het door u aangekochte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

1.2 Verpakkingsinformatie

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi het

verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

2 Doodsgevaar en gevaar voor vergiftiging

2.1 Doodsgevaar en gevaar voor vergiftiging

GEVAAR: Gevaar voor vergiftiging door de inademing van verbrandingsgassen. Tenzij een geschikte luchtaanvoer is voorzien tijdens het gebruik van de luchtuitgang mag het apparaat niet samen worden gebruikt met toestellen die giftige dampen uitstoten via luchtkanalen zoals kachels, branders, waterverwarmers enz. die gebruik maken van de luchtcirculatie van gas, stookolie, hout of kolen.

Afbeelding 2: Gevaar voor vergiftiging

GEVAAR: Producten met luchtcirculatie (zoals kachels, verbrandingsapparaten, waterverwarmers die werken op gas, stookolie, hout of kolen) nemen hun verbrandingslucht af van de plaats van installatie en stoten de uitlaatgassen uit via een uitlaat of een luchtafvoer voor verbrandingsgassen (bijv. een rookkanaal). Wanneer de afzuigkap in werking is wordt de lucht opgenomen van de keuken en de naastliggende kamers. Wanneer geen lucht wordt aangevoerd ontstaat een vacuum. In dergelijke gevallen kunnen giftige gassen van het rookkanaal en de luchtafvoer worden aangezogen waardoor de giftige gassen terug in de woonkamer kunnen stromen. Afbeelding 2. Daarom moet er altijd worden gezorgd voor een degelijke aanvoer van verse lucht. Afbeelding 3

2 Doodsgevaar en gevaar voor vergiftiging

GEVAAR: Brandgevaar! Ten gevolge van vuurspatten. De installatie van een apparaat op de verwarmingsuitrusting met vaste brandstof (bijvoorbeeld hout of kolen) is alleen toegelaten indien het apparaat is voorzien van een niet-wegneembaar deksel. Bijgewerkte actuele bouwvoorschriften betreffende lokale elektriciteitsbedrijven en watermaatschappijen moeten bij de installatie in acht worden genomen. Indien het apparaat niet wordt schoongemaakt overeenkomstig de reinigingsinstructies van de fabrikant kan brand ontstaan.

GEVAAR: Brandgevaar! Ten gevolge van vuurspatten. De installatie van een apparaat op de verwarmingsuitrusting met vaste brandstof (bijvoorbeeld hout of kolen) is alleen toegelaten indien het apparaat is voorzien van een niet-wegneembaar deksel. Bijgewerkte actuele bouwvoorschriften betreffende lokale elektriciteitsbedrijven en watermaatschappijen moeten bij de installatie in acht worden genomen. Indien het apparaat niet wordt schoongemaakt overeenkomstig de reinigingsinstructies van de fabrikant kan brand ontstaan.

GEVAAR: Gevaar voor elektrocutie! Door een beschadigd netsnoer. Plooi of klem het netsnoer niet tijdens de installatie.

GEVAAR: Gevaar voor letsel!

- Door de scherpe randen is er gevaar voor letsel tijdens de installatie. Gebruik altijd veiligheidshandschoenen tijdens de montagewerken van het apparaat. - Alle veiligheidsbouten en veiligheidskappen moeten worden gemonteerd zoals beschreven in de gebruiksaanwijzing. Als u dit niet doet, is er valgevaar.

GEVAAR: Brandgevaar en gevaar voor elektrocutie!

- Wacht tot het apparaat helemaal is afgekoeld voor u start met schoonmaak- of onderhoudswerkzaamheden. Koppel de zekering los of trek de stekker uit het stopcontact. - Er is gevaar voor schade ten gevolge van de neerslag van condensaat op de elektronische onderdelen. Maak de bedieningselementen nooit schoon met een vochtige doek. - Door verkeerd schoon te maken kan het oppervlak worden beschadigd. Roestvrijstalen oppervlakken mogen alleen worden schoongemaakt in de borstelrichting. Gebruik geen reinigingsmiddelen voor roestvrij staal voor de bedieningselementen. - Als u scherpe of schurende schoonmaakmiddelen gebruikt is er kans op schade aan het oppervlak. Gebruik nooit scherpe of schurende schoonmaakmiddelen.

2 Doodsgevaar en gevaar voor vergiftiging

GEVAAR: Brandgevaar, gevaar voor letsel! Koppel de zekering los of trek de stekker uit het stopcontact wanneer u uitgebreide onderhoudswerken of reparaties moet uitvoeren. Reparaties mogen alleen worden uitgevoerd door erkende servicetechnici of specialisten.

Wanneer het apparaat defect is of werd beschadigd, moet u de zekering loskoppelen en/of de stekker uit het stopcontact trekken en moet u contact opnemen met een erkende reparatiedienst.

Als het netsnoer is beschadigd, moet het worden vervangen door personeel van de fabrikant of van een erkende installateur om alle gevaar te vermijden.

Koppel de zekering los of trek de stekker uit het stopcontact wanneer u de lampjes in het apparaat moet vervangen. Om te voorkomen dat de andere lampjes oververhit raken moet het defecte lampje zo snel mogelijk worden vervangen (wacht wel tot het lampje is afgekoeld).

WAARSCHUWING: Tijdens het gebruik van een kooktoestel kunnen toegankelijke delen heet worden.

GEVAAR: De luchtuitlaat van dit apparaat mag nooit met een rookkanaal worden verbonden dat wordt gebruikt om rook af te voeren afkomstig van een apparaat dat wordt gevoerd door een gast of door een andere fossiele brandstof.

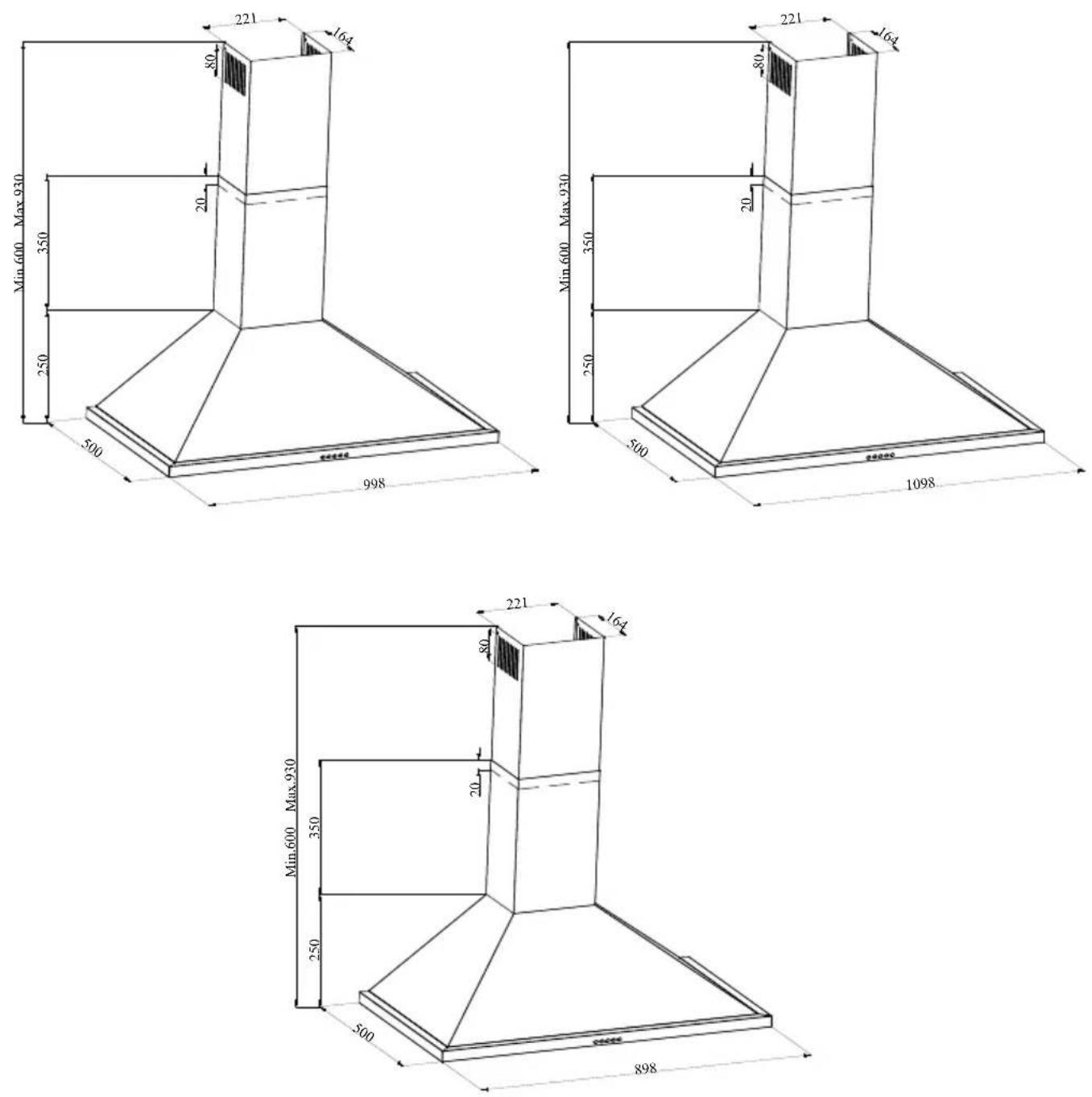

3 Technische specificaties van uw apparaat

Markeringen op het product of de waarden in andere documenten die bij het product worden geleverd, zijn waarden die zijn verkregen onder laboratoriumomstandigheden, volgens de relevante normen. Deze waarden kunnen variëren afhankelijk van de werk- en milieuomstandigheden van het product.

4 Gebruik met of zonder koolstofffilter

4.1 Vervangen van het koolstofffilter

Indien gebruikt zonder rookkanaal moet een actieve koolstofffilter worden gebruikt om de binnenlucht na filtering terug in de kamer te sturen. Dit actief koolstofffilter is verkrijgbaar bij de fabrikant of bij uw installateur. Trek de stekker uit het stopcontact voor u het koolstofffilter vervangt. Vermits een koolstofffilter wordt gebruikt in keukens waar geen luchtafvoer is, moet dit afhankelijk van de gebruiksintensiteit om de drie tot vijf maanden worden vervangen. Koolstofffilters mogen nooit worden gewassen. In het geval het oliefilter aan een product is voorzien met deze ook worden gebruikt wanneer u een koolstofffilter gebruikt. Gebruik het product niet zonder oliefilter.

4.2 Vervangen van het koolstofffilter

Het apparaat dat u hebt aangekocht is geschikt voor gebruik met een koolstofffilter AF 90.

1. Plaats het koolstofffilter in de behuizing. Afbeelding 4
2. Draai het koolstofffilter naar rechts en kijk na of dit goed vastzit. Afbeelding 4

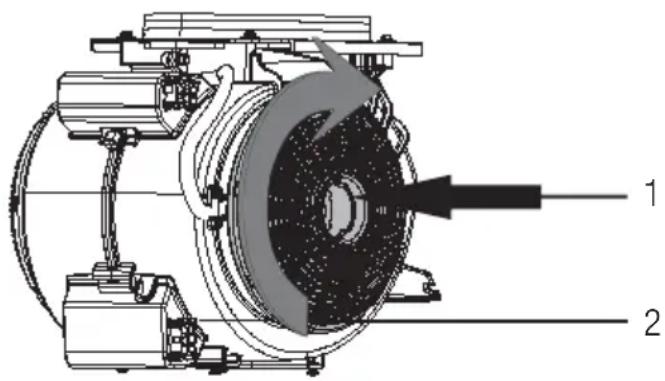

Afbeelding 4: Koolstofffilter

Als dit niet goed vastzit, kan het koolstoffilter uit het apparaat vallen en uw product beschadigen.

GEVAAR: Was koolstoffilters nooit uit. Houd koolstoffilters uit de buurt van kinderen.

OPGELET: Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen tenzij onder toezicht.

- Als u scherpe of schurende schoonmaakmiddelen gebruikt is er kans op schade aan het oppervlak. Gebruik nooit scherpe of schurende schoonmaakmiddelen. Koop schoonmaakmiddelen en onderhoudsmiddelen die geschikt zijn voor uw product en koop ze aan bij een erkende installateur. Het oppervlak en de bedieningselementen zijn gevoelig voor krassen.

Reinig het apparaat uitsluitend met een vochtige, zachte doek een afwasmiddel voor vaatwassers of een zachte glasreiniger. Aangedroogd en vastzittend vuil moet met een vochtige doek worden verwijderd. Kras nooit vuil weg.

• Het gebruik van droge doeken, schuursponsjes of schoonmaakmiddelen die moeten worden uitgewreven, schoonmaakmiddelen met zand, zout, zuren, chlorine of andere sterke materialen wordt niet aanbevolen.
• Roestvrijstalen oppervlakken mogen alleen worden schoongemaakt in de korrelrichting.
• Gebruik geen reinigingsmiddelen voor roestvrij staal en natte doeken voor de bedieningselementen. Reinigen van de metalen oliefilters Gebruikte metalen oliefilters houden oliedeeltjes vast die in het vocht en stoom van de keuken zitten. Onder normaal gebruik (1 tot 2 uur per dag) moeten metalen oliefilters ongeveer om de drie maanden worden schoongemaakt.
• Gebruik geen sterke schoonmaakmiddelen die zuren of chloriden bevatten.
• Tijdens het reinigen van het metalen oliefilter moet ook de houders van de metalen oliefilters in het apparaat met een vochtige doek worden schoongemaakt.
• U kunt de metalen oliefilters in de vaatwasser schoonmaken of in een zeepsopje.

5.1 Schoonmaken in de vaatwasser

Als u de vaatwasser gebruikt, kan het zijn dat een lichte verkleuring optreedt. Dit heeft gevolgen voor de goede werking van het metalen oliefilter.

• Was ernstig vervuilde metalen oliefilters niet samen met het gewone servies en bestek.
• Plaats de metalen oliefilter los of vrijstaand in de vaatwasser. Metalen oliefilters moeten zonder enige druk in de vaatwasser worden geplaatst.

5.2 Handwas

Maak de vlekken op de metalen oliefilters los in warm afwaswater met vaatwasserdetergent.

• Gebruik een borstel om het filter schoon te maken en laat het vloeistof in het metalen oliefilter helemaal leeglopen.
• Spoel de filters vervolgens goed uit.

Gebruik eventueel een speciaal olieoplosmiddel om hardnekkig vuil te verwijderen. U kunt dit product kopen bij een erkende dealer.

6. Installatie van het apparaat

65 cm

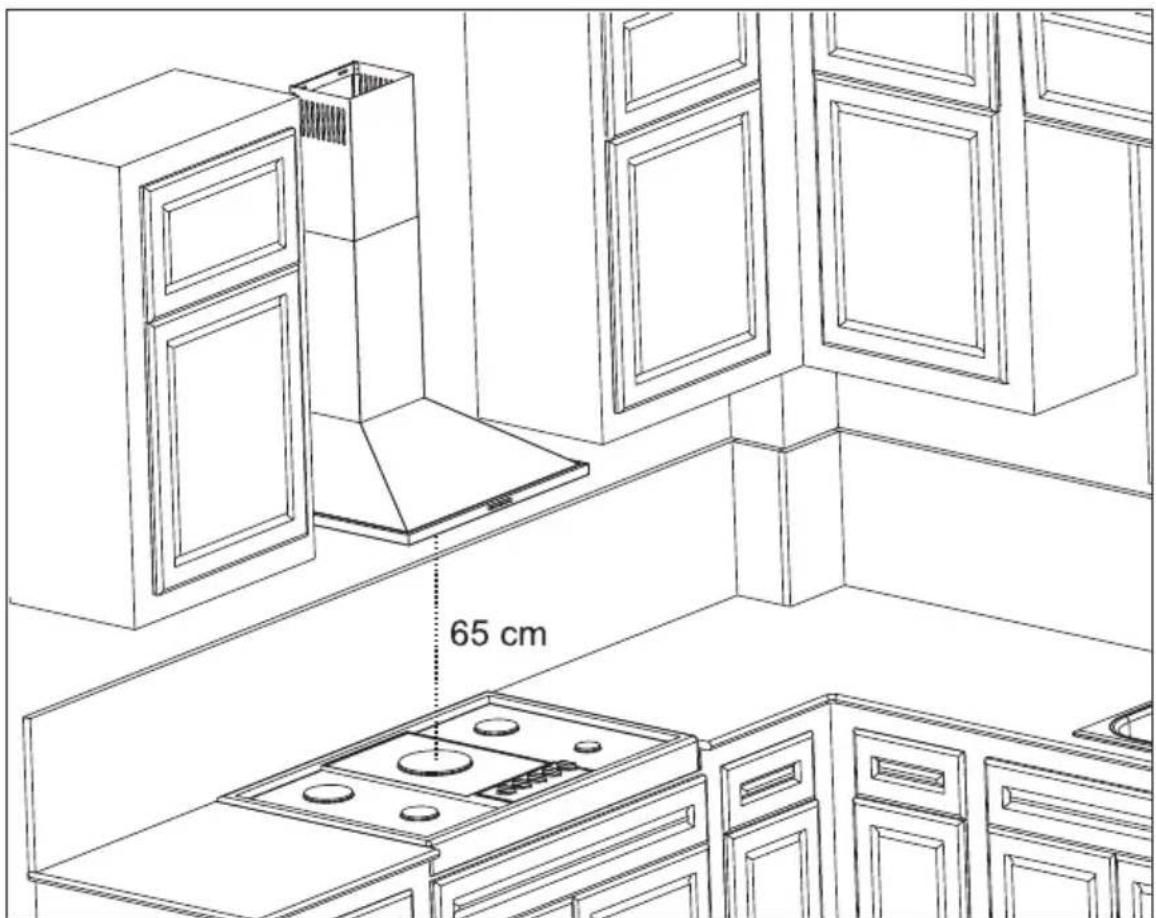

Afbeelding 5: Installatie van het apparaat

Na installatie van de afzuigkap moet er minimaal een vrije afstand zijn van 65 cm tussen het product en fornuizen op elektriciteit, op gas of op een andere brandstof. Afbeelding 5

6. Installatie van het apparaat

6.1 Installatieschema

A,B = Ø 10 150 B 183 ELECTRICITY GAS min.650-max.750mm min.750-max.800mm

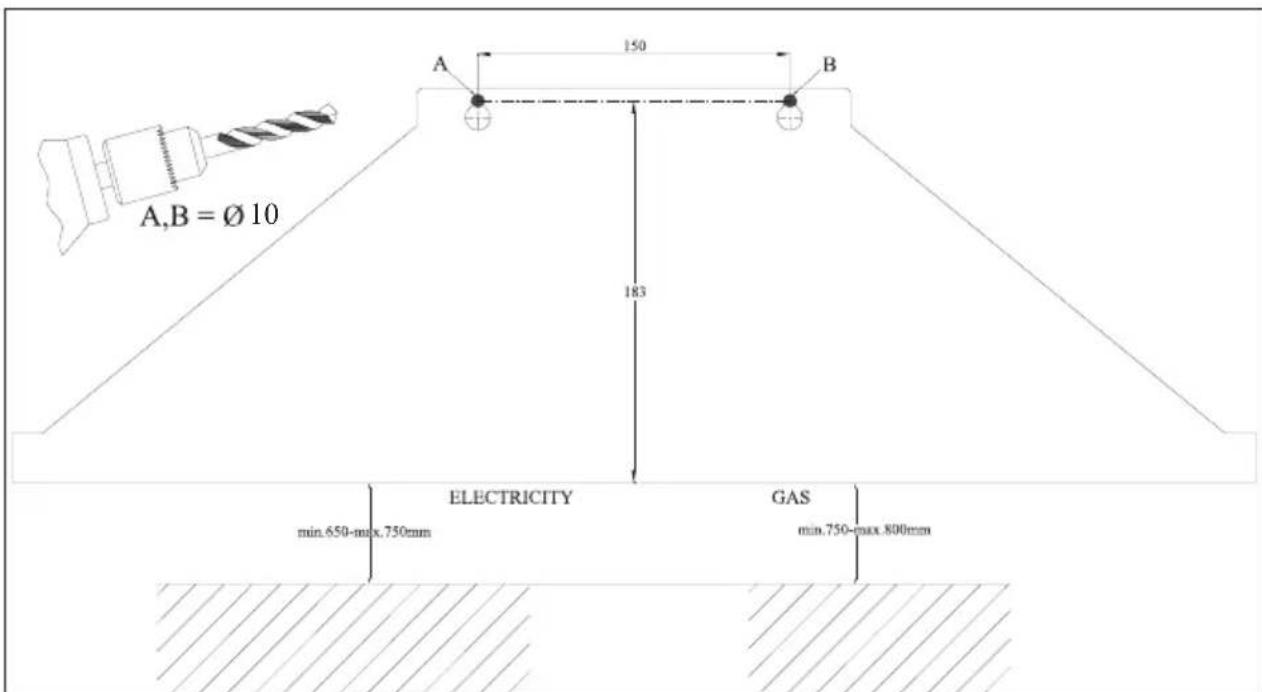

Afbeelding 6: Installatieschema

6.2 Installatie en uitpakken

Kijk eerst na of uw apparaat niet is beschadigd.

• Transportschade moet meteen worden gerapporteerd aan het transportbedrijf.
• Zichtbare schade moet eveneens aan de verkoper worden gemeld.
  – Laat kinderen niet spelen met het verpakkingsmateriaal.

Vervang de koolstoffilters regelmatig.

• Maak de aluminiumfilters regelmatig schoon. Mogelijk moet u het apparaat op een hoger volume gebruiken wanneer een vuil filter de luchtinlaat blokkeert.
• Gebruik uw apparaat altijd op het geschikte volume.
• Als u het apparaat gebruikt op hogere volumes, verhoogt het energieverbruik.

7 In de verpakking

Afbeelding 7: In de verpakking

1. Product
2. Intern rookkanaal
3. Extern rookkanaal
4. 150/120 mm kunststof aansluitstuk voor rookkanaal
5. Metalen aansluiting voor het rookkanaal
6. Handleiding
7. Plug in kunststof ∅ 6 mm
8. Plug in kunststof ∅ 10 mm
9. Muurmontageschroef 5,5 x 60
10. Schroef voor aansluiting rookkanaal 3,9 x 22
11. Schroef voor aansluiting rookkanaal 3,5 x 9,5

8 Overzicht afzuigkap

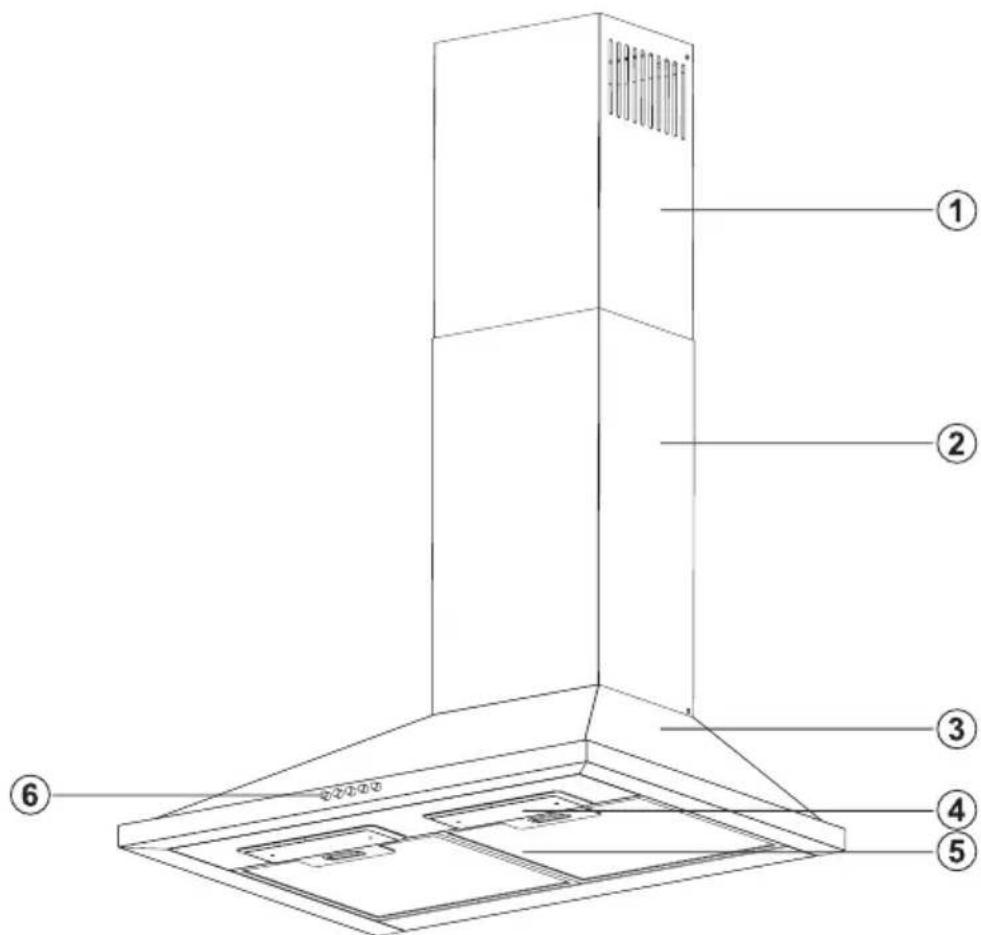

Afbeelding 8: Overzicht afzuigkap

1. Intern rookkanaal
2. Extern rookkanaal
3. Behuizing
4. Verlichting fornuis
5. Aluminium filter
6. Bedieningspaneel

9. Installatie van het product

9.1 Installatieschema en onderdelen

1 2 3 4 5 6 7 8 9 Ø6 E,F F E Ø10 A,B,C,D B A C D

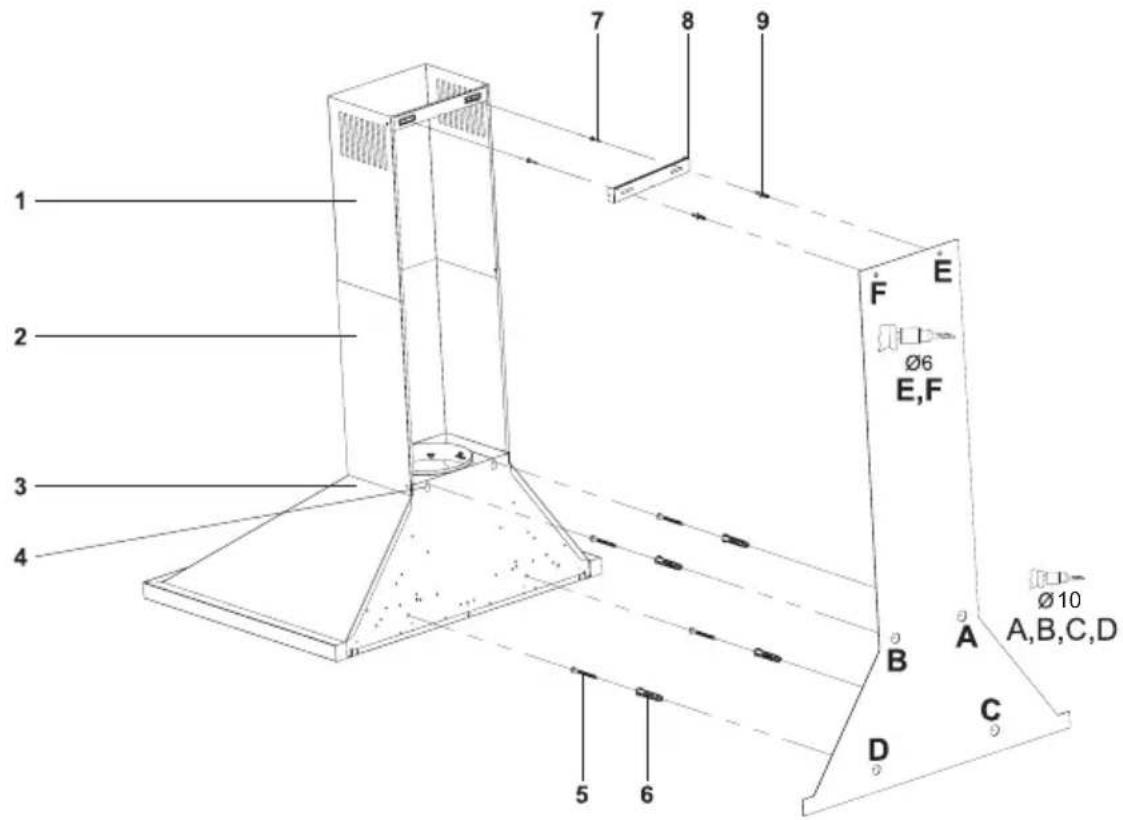

Afbeelding 9: Installatie en onderdelen

1. Intern rookkanaal
2. Extern rookkanaal
3. Behuizing
4. Plaatijzerrek product
5. 2x Muurrekschroef 5,5 x 60
6. 2x Plug in kunststof ∅ 10 mm
7. 2x Schroef 3,9 x 22
8. Metalen aansluiting voor het rookkanaal
9. 2x Plug in kunststof ∅ 6 mm

Installeer de afzuigkap met behulp van het installatieschema.

- Controleer de minimale en de maximale afstand volgens de tekening en de boorgaten A, B. (Afbeelding 9)

- Druk de pluggen van 10 mm in de boorgaten A en B en schroef de schroeven naar A+B vast. Laat een opening van 5 mm tussen de schroeven en de muur. (Afbeelding 9)

- Hang de afzuigkap aan de wand op de schroeven bevestigd in de boorgaten A en B.

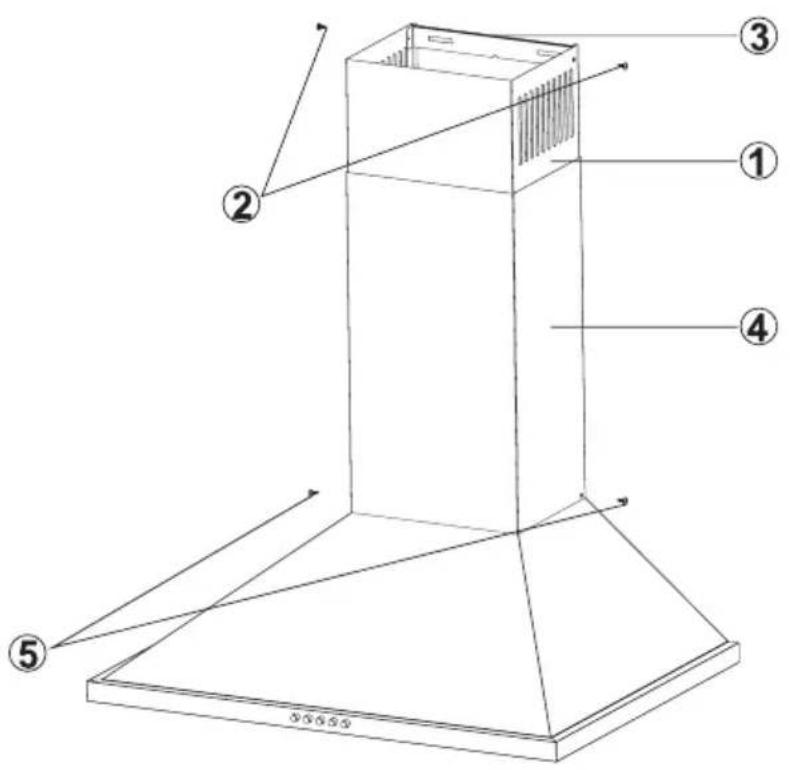

10 Montage van de montageplaten

Afbeelding 10: Montage van de montageplaten

1. Intern rookkanaal
2. Bevestigingsschroeven Intern rookkanaal
3. Metalen aansluiting voor het rookkanaal
4. Extern rookkanaal
5. Bevestigingsschroef extern rookkanaal

Montage luchtuitlaatverbinding van het apparaat. De interne en externe montageplaten worden aan elkaar bevestigd. "Installatieschema en onderdelen". Centreer de metalen verbindingsplaat (3) of de afzuigkap en houd deze onder de kap of meet af en markeer de punten C en D. (Afbeelding 10)

- Boor de gaten C en D met een boor van 6 mm en druk de pluggen van 6 mm in de boorgaten. Plaats de montageplaat voor het rookkanaal op het oppervlak waar de schroeven 3,9 x 22 zullen worden geplaatst. (Afbeelding 10)

• Trek het interne rookkanaal (1) uit door gebruik te maken van de schroeven (2) en schroef deze links en rechts op de montageplaat (3). (Afbeelding 10)
• Monteer het externe rookkanaal (4) op de behuizing van de afzuigkap met behulp van de twee schroeven (5). (Afbeelding 10)

11 Gebruik van het product

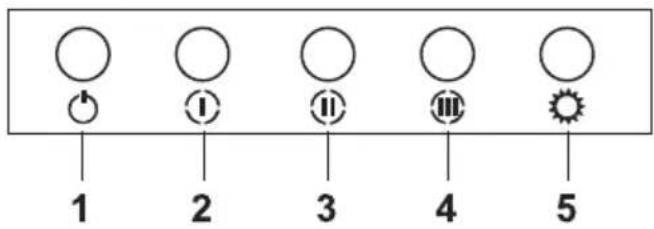

1 2 3 4 5

Afbeelding 11: Drukknop

1. Druk op deze knop om uw product te resetten.
2. Wanneer deze knop wordt ingedrukt, wordt het product ingeschakeld op snelheidsniveau 1.
3. Wanneer deze knop wordt ingedrukt, wordt het product ingeschakeld op snelheidsniveau 2.
4. Wanneer deze knop wordt ingedrukt, wordt het product ingeschakeld op snelheidsniveau 3.
5. Druk op deze knop om de verlichting op het apparaat in of uit te schakelen.

12 Lamp vervangen

GEVAAR: Trek de stekker van het apparaat uit het stopcontact. Wacht tot de lampjes zijn afgekoeld omdat u mogelijk uw handen kunt verbranden.

Afbeelding 13: Vervangen van het LED Verwijder het aluminium filterpatroon. Verwijder het defecte lampje en vervang het door een nieuwe met eenzelfde vermogen. Afb. 13

12.1 Vervangen van het LED

Als de verlichting niet werkt:

• Kijk eerst na of de stekker van het apparaat in het stopcontact zet en of de zekeringen niet zijn doorgebrand.
• Controleer de lampjes. Kijk na of de stekker nog in het stopcontact zit voor u deze controle uitvoert. Draai de lampjes vast als ze los zitten.

Vervang ze als ze nog steeds niet werken.

Mogelijke defecten en acties die u kunt ondernemen voor u naar sevice belt:

• Kijk na of de stekker in het stopcontact zit en of de stekker goed in het stopcontact zit.
• Controleer de zekering van het apparaat en ga ook na of de hoofdzekering van de woning nog is ingeschakeld.

Als het apparaat niet goed werkt of veel lawaai maakt:

• Is het apparaat voorzien van een voldoende groot afvoerkanaal (min. 120 mm)?
• Ziin de metalen filters schoon? Controleer dit.
• Als u het apparaat gebruikt zonder rookkanaal, kijk dan na of het koolstofffilter niet ouder is dan zes maanden.
• Kijk na of de keuken voldoende wordt verlucht. Als u nog steeds ontevreden bent over de prestaties van uw apparaat, neem dan contact op met service.

13 Erkende service

13.1 Installatieschema en onderdelen

Probleemoplossing Oorzaak Hulp
Product werkt niet Controleer de elektrische aan-sluiting		De spanning moet 220 - 240 V zijn en het product moet zijn aangesloten op een aardgeleiding.
Verlichting werkt niet Controleer de elektrische aan-sluiting		De spanning moet 220 - 240 V zijn en het product moet zijn aangesloten op een aardgeleiding.
Verlichting werkt niet Controleer de verlichtingsschakelaar		De verlichtingsschakelaar moet op de positie “On” staan.
Verlichting werkt niet Controleer de lampjes De lampjes mogen niet defect zijn.
De luchtaanzuiging van het product is zwak	Controleer het aluminium filter Het	aluminium patroonfilter moet onder normale gebruiksomstandigheden minstens één keer per maand worden schoongemaakt.
De luchtaanzuiging van het product is zwak	Controleer het luchtafvoerkanaal Het	luchtafvoerkanaal moet vrij van hindernissen zijn.
De luchtaanzuiging van het product is zwak	Controleer het koolstofffilter Indien in	het product koolstofffilters worden gebruikt, moeten deze onder normale gebruiksomstandigheden om de drie maanden worden vervangen.
Lucht wordt niet afgevoerd (bij gebruik zonder rookkanaal)	Controleer het aluminium filter Het	aluminium patroonfilter moet onder normale gebruiksomstandigheden minstens één keer per maand worden schoongemaakt.
Lucht wordt niet afgevoerd (bij gebruik zonder rookkanaal)	Controleer het koolstofffilter Indien in	het product koolstofffilters worden gebruikt, moeten deze onder normale gebruiksomstandigheden om de drie maanden worden vervangen.

Aanvoerspanning 220 - 240 V 50 Hz
Isolatieklasse motor F
Isolatieklasse KLASSE I
