GEBRUIKSAANWIJZING CK60144 CONSTRUCTA

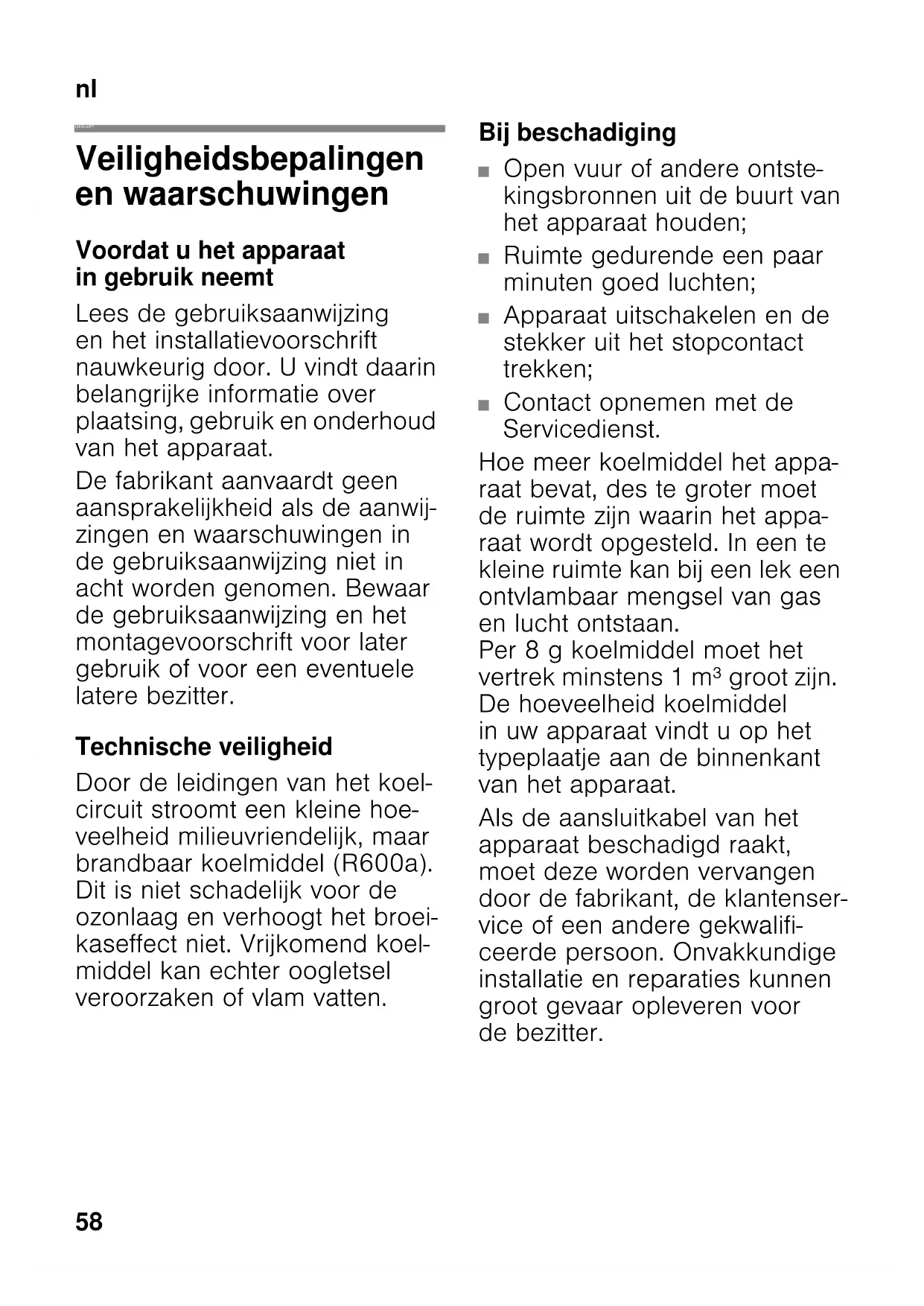

nlInhoud nlGebruiksaanwijzing Veiligheidsbepalingen en waarschuwingen Voordat u het apparaat in gebruik neemt Lees de gebruiksaanwijzing en het installatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van het apparaat. De fabrikant aanvaardt geen aansprakelijkheid als de aanwij- zingen en waarschuwingen in de gebruiksaanwijzing niet in acht worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter. Technische veiligheid Door de leidingen van het koel- circuit stroomt een kleine hoe- veelheid milieuvriendelijk, maar brandbaar koelmiddel (R600a). Dit is niet schadelijk voor de ozonlaag en verhoogt het broei- kaseffect niet. Vrijkomend koel- middel kan echter oogletsel veroorzaken of vlam vatten. Bij beschadiging ■ Open vuur of andere ontste- kingsbronnen uit de buurt van het apparaat houden; ■ Ruimte gedurende een paar minuten goed luchten; ■ Apparaat uitschakelen en de stekker uit het stopcontact trekken; ■ Contact opnemen met de Servicedienst. Hoe meer koelmiddel het appa- raat bevat, des te groter moet de ruimte zijn waarin het appa- raat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan. Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat. Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, de klantenser- vice of een andere gekwalifi- ceerde persoon. Onvakkundige installatie en reparaties kunnen groot gevaar opleveren voor de bezitter.nl

Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Er mogen alleen originele onder- delen van de fabrikant gebruikt worden. Alleen bij deze onder- delen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen. Gebruik geen meervoudige stopcontacten, verlengsnoeren of adapters. Bij het gebruik ■ Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar! ■ Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderde- len terechtkomen en kortslui- ting veroorzaken. Gevaar van elektrische schok! ■ Geen producten met brand- bare drijfgassen (bijv. spuit- bussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar! ■ Gebruik geen puntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidin- gen beschadigen. Koelmiddel dat naar buiten spuit kan vlam vatten oftot oogletsel leiden. ■ Plint, uittrekbare manden of laden, deuren etc. niet als opstapje gebruiken of om op te leunen. ■ Om te ontdooien of schoon te maken: stekker uit het stop- contact trekken resp. de zekering uitschakelen of los- draaien. Altijd aan de stekker trekken, nooit aan de aansluit- kabel. ■ Dranken met een hoog alco- holpercentage altijd goed afgesloten en staand bewa- ren. ■ Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze kunnen poreus worden. ■ De be- en ontluchtingsopenin- gen van het apparaat nooit afdekken.nl

■ Vermijden van risico's voor kinderen en kwetsbare personen: Kwetsbaar zijn kinderen/per- sonen met lichamelijke, gees- telijke of zintuigelijk beperkingen, evenals perso- nen die onvoldoende kennis hebben over de veilige bedie- ning van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gevaren zijn. Een voor de veiligheid verant- woordelijke persoon moet toe- zicht houden op kinderen en kwetsbare personen bij het apparaat of hen instrueren. Alleen kinderen vanaf 8 jaar het apparaat laten gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen. Kinderen in het huishouden ■ Verpakkingsmateriaal en onderdelen ervan zijn geen speelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozen en folie! ■ Het apparaat is geen speelgoed voor kinderen! ■ Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren! Algemene bepalingen Het apparaat is geschikt om levensmiddelen te koelen. Dit apparaat is bestemd voor privégebruik in het huishouden en de huiselijke omgeving. Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC. Het koelcircuit is op dichtheid gecontroleerd. Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24). Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.nl

Aanwijzingen over de afvoer

• Afvoeren van de verpakking van uw nieuwe apparaat De verpakking beschermt uw apparaat tegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help daarom mee en zorg dat de verpakking milieuvriendelijk wordt afgevoerd. U kunt bij uw leverancier of bij de reini- gingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpak- kingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieu- vriendelijke verwerking.

• Afvoeren van uw oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen. m Waarschuwing Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.

2. Aansluitkabel doorknippen en samen

met de stekker verwijderen.

3. Legplateaus en voorraadvakken niet

eruit halen om het kinderen moeilijk te maken erin te klimmen!

4. Laat kinderen niet met het afgedankte

apparaat spelen. Verstikkingsgevaar! Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijke afvoer mogen de leidingen van het koelcircuit tot het moment van transport niet beschadigd worden. Omvang van de levering Controleer na het uitpakken alle onder- delen op eventuele transportschade. Voor klachten kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij onze klantenservice. De levering bestaat uit de volgende onderdelen: ■ Onderbouwapparaat■ Uitrusting (modelafhankelijk)■ Zakje met montagemateriaal■ Gebruiksaanwijzing■ Montagevoorschrift■ Klantenserviceboekje■ Garantiebijlage■ Informatie over energieverbruik en geluiden Dit apparaat is gekenmerkt in overeenstemming met de Euro- pese richtlijn 2012/19/EU betref- fende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equip- ment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugne- ming en verwerking van oude apparaten.

Let op de omgevings- temperatuur en de beluchting Omgevingstemperatuur Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden. De klimaatklasse staat op het typeplaatje, afb. ,. Aanwijzing Het apparaat is volledig functioneel bin- nen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanneer een apparaat uit klimaatklasse SN wordt gebruikt bij een lagere binnentempera- tuur, kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5 °C. Beluchting Afb. !/6 De be- en ontluchting van de koelma- chine vindt uitsluitend via het ventilatie- rooster in de plint plaats. Het ventilatierooster nooit afdekken of er iets voor zetten. Anders moet de koelma- chine meer presteren waardoor het ener- gieverbruik toeneemt. De juiste plaats Geschikt voor het opstellen zijn droge, ventileerbare vertrekken. Het apparaat liefst niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmtebron plaatsen. Is plaatsing naast een warmtebron niet te vermijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden in acht: ■ Naast elektrische of gasfornuizen 3 cm. ■ Naast een CV-installatie 30 cm. Onderbouw Bij bepaalde aanrechtbladen, bijv. van steen, glas of roestvrij staal, is bevesti- ging onder het aanrechtblad vaak niet mogelijk. Toebehoren voor de montage op de zijwanden kunt u bij de klantenser- vice bestellen. Klimaatklasse Toelaatbare omgevings- temperatuur SN +10 °C tot 32 °C N +16 °C tot 32 °C ST +16 °C tot 38 °C T +16 °C tot 43 °Cnl

Apparaat aansluiten Na het plaatsen van het apparaat moet u minimaal 1 uur wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteem terecht komt. Vóór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat”). Elektrische aansluiting Het stopcontact moet zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar zijn. m Waarschuwing Gevaar voor een elektrische schok Gebruik, indien het aansluitsnoer niet lang genoeg is, in geen geval meervou- dige stopcontacten of verlengsnoeren. Neem in plaats daarvan contact op met de klantenservice voor alternatieve oplossingen. Het apparaat voldoet aan beschermklasse I. Sluit het apparaat aan op een volgens de voorschriften geïnstal- leerd 220–240 V/50 Hz wisselstroom- stopcontact met aardleiding. Het stopcontact moet zijn beveiligd met een zekering van 10 A tot 16 A. Controleer bij apparaten die in niet Europese landen worden gebruikt of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje, afb. ,. Kennismaking met het apparaat De laatste bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op meer dan één type van toepassing. De uitrusting van de modellen kan variëren. Kleine afwijkingen in de afbeeldingen zijn mogelijk. Afb. ! 1 Lichtschakelaar 2 Temperatuurregelaar/Verlichting 3 Glasplateau in de koelruimte 4 Schuiflade 5 Groentelade 6 Be- en ontluchtingsopening 7 Voorraadvak voor boter en kaas 8 Eierrekje 9 Vak voor grote flessennl

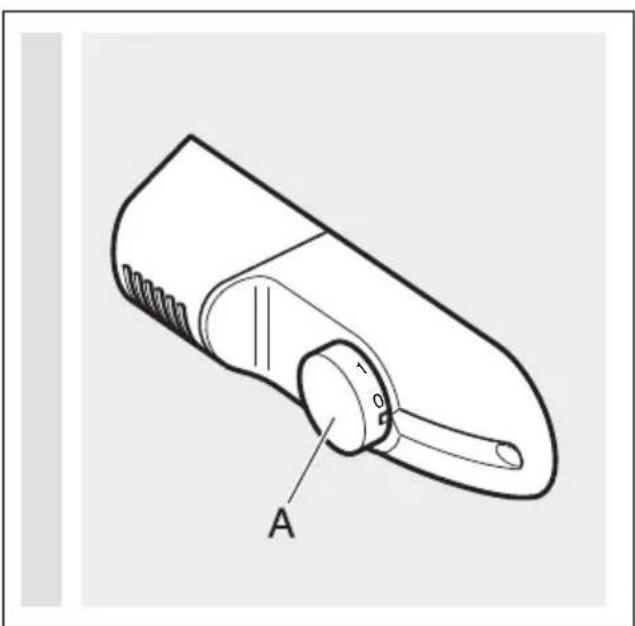

Inschakelen van het apparaat Temperatuurregelaar, afb. "/A, uit regelstand „0” draaien. Het apparaat begint te koelen. De verlichting is ingeschakeld wanneer de deur open is. Aanwijzingen bij het gebruik De temperatuur in de koelruimte wordt warmer: ■ als de deur van het apparaat te vaak geopend werd, ■ door het inladen van grote hoeveelheden levensmiddelen, ■ door een hoge omgevingstemperatuur. Instellen van de temperatuur Temperatuurregelaar, afb. "/A, op de gewenste instelling draaien. Bij een gemiddelde instelling wordt de temperatuur in de koudste zone ca. +4 °C. Afb. # Hogere instellingen veroorzaken koudere temperaturen in de koelruimte. Wij adviseren: ■ Gevoelige levensmiddelen niet opslaan op een temperatuur lager dan +4 °C. ■ Een lage instelling voor het kortston- dig opslaan van levensmiddelen (ener- giebesparingsstand). ■ Een gemiddelde instelling voor het langdurig opslaan van levensmiddelen. ■ Een hoge instelling alleen voor korte tijd instellen wanneer de deur vaak wordt geopend en wanneer er grote hoeveelheden levensmiddelen worden opgeslagen in de koelruimte. Koelcapaciteit De temperatuur in de koelruimte kan door het inladen van grotere hoeveelheden levensmiddelen of dranken tijdelijk warmer worden. Daarom moet de temperatuurkiezer voor ca. 7 uur op een hoge instelling gedraaid worden. Netto-inhoud De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. ,nl

De koelruimte De koelruimte is de ideale bewaarplaats voor bereide gerechten, bakproducten, conserven, gecondenseerde melk en harde kaas, evenals koudegevoelige groente en fruit. Attentie bij het inruimen De levensmiddelen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien wordt voorkomen dat de levensmiddelen naar elkaar gaan smaken en de kunststof onderdelen verkleuren. Aanwijzing Voorkom dat de levensmiddelen de achterwand raken. Anders wordt de luchtcirculatie verminderd. Levensmiddelen of verpakkingen kunnen aan de achterwand vastvriezen. Let op de koudezones in de koelruimte Door de luchtcirculatie in de koelruimte verschillen de koudezones: ■ De koudste zone is de schuiflade. Afb. # Aanwijzing Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees). ■ De warmste zone bevindt zich helemaal bovenaan in de deur. Aanwijzing Bewaar in de warmste zone bijv. harde kaas en boter. Kaas kan zo zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar. Uitvoering U kunt de legplateaus en de deurvakken naar wens verplaatsen: ■ De glasplateaus optillen, naar voren trekken, laten zakken en zijdelings eruit zwenken. Afb. $ ■ Stoppen verplaatsen en het legplateau weer aanbrengen. Afb. % ■ Vakken in de deur iets optillen en eruit halen. Afb. & Speciale uitvoering (niet bij alle modellen) Schuiflade Afb. ' De schuiflade is bijzonder geschikt voor het bewaren van dierlijke levensmidde- len. Hij kan worden verwijderd om hem te laden, leeg te maken of te reinigen. Groentelade met deksel Afb. ( De groentelade kan worden verwijderd om hem te laden, leeg te maken of te reinigen.nl

Sticker "OK" (niet bij alle modellen) Met de sticker "OK" kunt u controleren of in het koelvak de voor de levensmidde- len aanbevolen veilige temepratuurberei- ken +4 °C of kouder bereikt zijn. Als de sticker niet "OK" aangeeft, moet de tem- peratuur stapsgewijs worden verlaagd. Aanwijzing Na ingebruikneming van het apparaat kan het 12 uur duren voordat de ingestelde temperatuur is bereikt. Correcte instelling Apparaat uitschakelen en buiten werking stellen Uitschakelen van het apparaat Temperatuurregelaar, afb. "/A, op stand „0” draaien. Koelmachine en verlichting worden uitgeschakeld. Buiten werking stellen van het apparaat Als u het apparaat langere tijd niet gebruikt:

1. Uitschakelen van het apparaat.

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp. uitschakelen.

3. Schoonmaken van het apparaat.

4. Deur van het apparat open laten.

Ontdooien De koelruimte wordt volautomatisch ontdooid Als de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op de achterwand van de koelruimte. Dit is normaal. U hoeft de waterdruppels niet af te wissen of de rijp af te schrapen. De achterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje, afb. ). Het dooiwater loopt van het dooiwatergootje naar de koelmachine waar het verdampt. Aanwijzing Dooiwatergootje en afvoergaatje regelmatig schoonmaken, zodat het dooiwater kan weglopen.nl

Schoonmaken van het apparaat m Attentie ■ Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten. ■ Geen schuursponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan. ■ De legplateaus en voorraadvakken mogen niet in de afwasmachine gereinigd worden. Ze kunnen vervormen! U gaat als volgt te werk:

1. Vóór het schoonmaken het apparaat

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp. uitschakelen!

3. Levensmiddelen verwijderen en op

een koele plaats bewaren.

4. Wachten tot de rijplaag is ontdooid.

5. Het apparaat schoonmaken met een

zachte doek en lauw water met een scheutje pH neutraal schoonmaakmid- del. Het sop mag niet in de verlichting terechtkomen.

6. Deurafdichting alleen met schoon

water schoonmaken en grondig droogwrijven.

7. Het sop mag niet via het afvoergaatje

in het verdampingsgedeelte terechtkomen.

8. Na het schoonmaken apparaat weer

aansluiten en inschakelen.

9. Levensmiddelen weer aanbrengen.

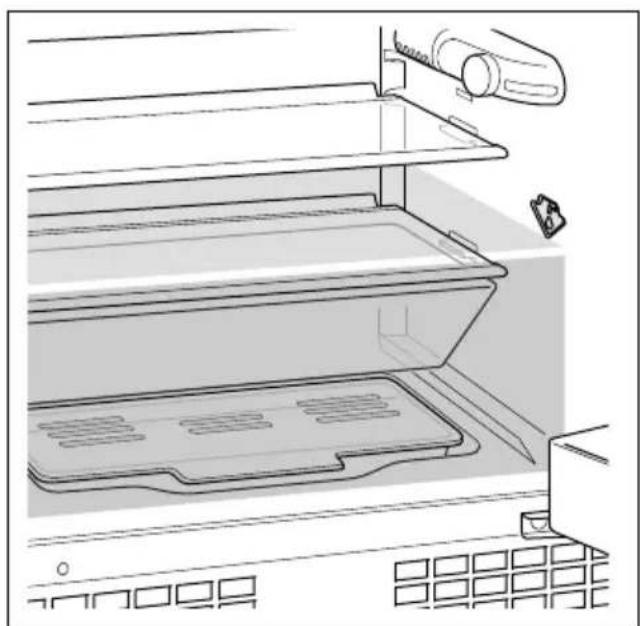

Uitvoering Voor het reinigen kunnen alle variabele onderdelen van het apparaat worden verwijderd. Glasplateaus eruit halen Afb. $ De glasplateaus optillen, naar voren trekken, laten zakken en zijdelings eruit zwenken. Schuiflade verwijderen Afb. ' Voorraadvak iets optillen en eruit halen. Dooiwatergoot Afb. ) De schuiflade moet worden verwijderd om de dooiwatergoot te reinigen. Afb. !/4 De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodat het dooiwater goed kan weglopen. Groentelade met deksel verwijderen Afb. ( Groentelade optillen en voorwaarts verwijderen. Legplateaus uit de deur nemen Afb. & Legplateaus optillen en verwijderen. Be- en ontluchtingsopening Afb. * Het ventilatierooster in de sokkel kan ter reiniging worden verwijderd. Daartoe de klemmen in de ventilatieopeningen naar onderen drukken en tegelijkertijd het ventilatierooster naar voren wegtrekken.nl

Energie besparen ■ Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis. Gebruik eventueel een isolatieplaat. ■ Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen. ■ Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen. ■ Deuren van het apparaat zo kort mogelijk openen. ■ De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparaat. Bedrijfsgeluiden Heel normale geluiden Brommen De motoren lopen (bijv. koelaggregaten, ventilator). Borrelen, zoemen of gorgelen Koelmiddel stroomt door de buizen. Klikgeluiden Motor, schakelaar of magneetventielen schakelen in/uit. Voorkomen van geluiden Het apparaat staat niet waterpas Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat. Het apparaat staat tegen een ander meubel of apparaat Het apparaat van het meubel of apparaat ernaast wegschuiven. Reservoirs of draagplateaus wiebelen of klemmen Controleer de delen die eruit gehaald kunnen worden en zet ze eventueel opnieuw in het apparaat. Flessen of serviesgoed raken elkaar De flessen of het serviesgoed los van elkaar zetten.nl

Kleine storingen zelf verhelpen Voordat u de hulp van de Servicedienst inroept: Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen. Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen! Storing Eventuele oorzaak Oplossing De verlichting functioneert niet. Het lampje is kapot. Lampje vervangen. Afb. +/B

1. Apparaat uitschakelen.

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp. uitschakelen.

3. Afdekking naar voren eraf trekken.

4. Lampje vervangen.

(Reservelamp: 220-240 V wisselstroom, fitting E14, voor wattage zie het kapotte lampje.) De lichtschakelaar klemt. Controleer of er beweging in de lichtschakelaar zit. Afb. +/A De bodem van de koelruimte is nat. De dooiwatergoten of het afvoergat zijn verstopt. De dooiwatergoten en het afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat”). Afb. ) In de koelruimte is het te koud. De temperatuurregelaar is te hoog ingesteld. Temperatuurregelaar lager instellen. De koelmachine wordt steeds vaker en langer ingeschakeld. De deur van het apparaat werd te vaak geopend. Deur van het apparaat niet onnodig openen. De be en ontluchtingsopeningen zijn afgedekt. Afdekkingen verwijderen. Het apparaat koelt niet. De temperatuurregelaar staat op de stand „0”. Temperatuurregelaar uit stand „0” draaien. Afb. "/A ■ Stroomuitval. ■ De zekering is uitgeschakeld. ■ De stekker zit niet goed in het stopcontact. Controleer of er stroom is. Controleer de zekeringen.nl

Klantenservice Adres en telefoonnummer van de Servicedienst in uw omgeving kunt u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de servicedienst het productnummer (E-Nr.) en het serienummer (FD-Nr.) van het apparaat op. U vindt deze gegevens op het typeplaatje. Afb. , Door vermelding van het fabricaat- en productnummer kunt u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbonden meerkosten. Verzoek om reparatie en advies bij storingen De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. NL 088 424 4080 B 070 222 145!
