MANUALE UTENTE CK60144 CONSTRUCTA

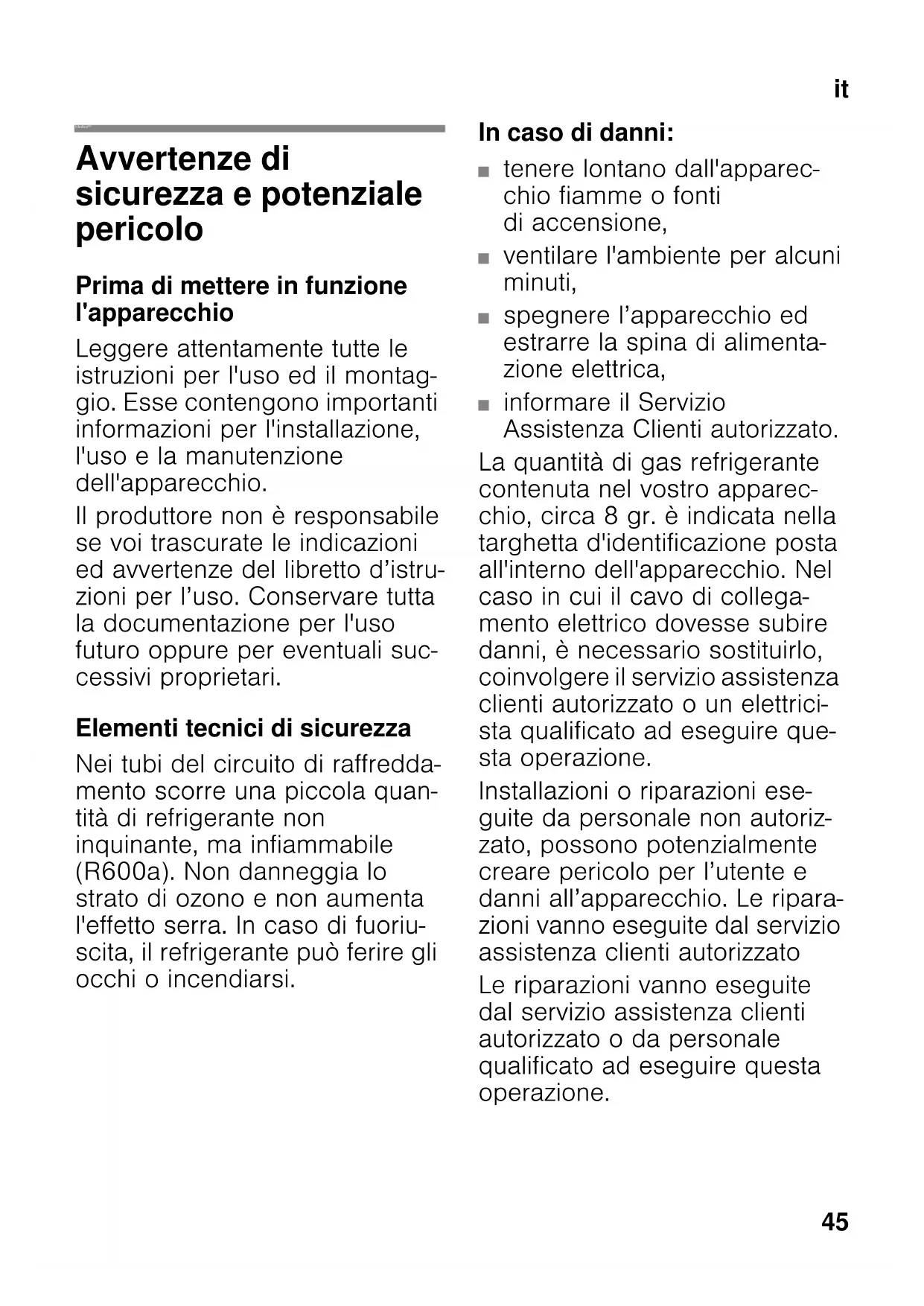

itIndice itIstruzioni per I´uso Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montag- gio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istru- zioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali suc- cessivi proprietari. Elementi tecnici di sicurezza Nei tubi del circuito di raffredda- mento scorre una piccola quan- tità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoriu- scita, il refrigerante può ferire gli occhi o incendiarsi. In caso di danni: ■ tenere lontano dall'apparec- chio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ spegnere l’apparecchio ed estrarre la spina di alimenta- zione elettrica, ■ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparec- chio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collega- mento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettrici- sta qualificato ad eseguire que- sta operazione. Installazioni o riparazioni ese- guite da personale non autoriz- zato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le ripara- zioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione.it

È consentito usare solo parti di ricambio originali del costrut- tore. Solo con l’impiego di detti componenti il costruttore garan- tisce che i requisiti di sicurezza del prodotto siano rispettati. Non utilizzare prese multiple, prolunghe o adattatori. Nell’impiego quotidiano ■ Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! ■ Non sbrinare o pulire mai l’apparecchio con una puli- trice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! ■ Non utilizzare oggetti appun- titi o affilati per rimuovere la brina o il ghiaccio. E’ possibile danneggiare i raccordi del cir- cuito refrigerante, che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provo- care irritazioni agli occhi. ■ Non conservare nell’apparec- chio prodotti contenenti pro- pellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Peri- colo di esplosione! ■ Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno. ■ Per lo sbrinamento e la pulizia estrarre la spina d’alimenta- zione o disinserire l’interrut- tore di sicurezza. Evitare di esercitare trazioni sul cor- done elettrico, ma impugnare correttamente la spina. ■ Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. ■ Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose.it

■ Non ostruire le aperture di passaggio dell’aria di aereazione dell’apparercchio. ■ Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. Bambini in casa ■ Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento cau- sato da scatole di cartone, fogli di plastica, polistirolo! ■ L'apparecchio non è un giocattolo per bambini! ■ Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini! Norme generali L’apparecchio è idoneo per raffreddare alimenti. Questo apparecchio è destinato esclusivamente all’uso dome- stico e da collocarsi in ambiente domestico. L’apparecchio è dotato di scher- matura contro i radiodisturbi in allineamento alle direttive UE 2004/108/EC. La tenuta ermetica del circuito refrigerante è stata sottoposta a controllo. Questo prodotto è conforme alle vigenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24). Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.it

Avvertenze per lo smaltimento

• Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compati- bili e riciclabili. Il Vostro contributo: smal- tite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

• Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. m Avviso In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio!

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refri- gerante e gas devono essere smaltiti in modo appropriato. Evitare di danneg- giare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio. Dotazione Dopo il disimballo controllare l’apparec- chio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ Apparecchio sottopiano■ Accessori (a secondo del modello)■ Busta con il materiale utile al montaggio ■ Istruzioni per l’uso■ Istruzioni per il montaggio■ Libretto del servizio assistenza clienti autorizzato ■ Allegato di garanzia convenzionale■ Informazioni sul consumo energetico e sui possibili rumori Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura , Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C. Ventilazione Figura !/6 L’afflusso e deflusso dell’aria per il refri- geratore avviene solo attraverso la griglia di ventilazione nello zoccolo. Evitare assolutamente di coprire la griglia di ven- tilazione o di mettere qualcosa avanti ad essa. Altrimenti il frigorifero deve lavo- rare più a lungo, e ciò fa aumentare il consumo di energia elettrica. Luogo d'installazione Per l'installazione è idoneo un ambiente asciutto ventilato. Il luogo d'installazione non deve essere esposto all'irradiazione solare diretta e non essere vicino ad una fonte di calore, come stufa, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore. ■ Da cucine elettriche o a gas 3 cm. ■ Da stufe ad olio o a carbone 30 cm. Installazione sottopiano Con alcuni piani di lavoro, come ad es. in pietra, vetro o acciaio inossidabile, spesso non è possibile un fissaggio sotto il piano di lavoro. In tal caso è possibile ordinare presso il servizio assistenza clienti accessori per il fissaggio sulle pareti laterali. Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»). Classe climatica Temperatura ambiente ammessa SN da +10 °C a 32 °C N da +16 °C a 32 °C ST da +16 °C a 38 °C T da +16 °C a 43 °Cit

Collegamento elettrico La presa elettrica deve essere vicino all’apparecchio ed essere accessibile anche al termine dell'installazione dell'apparecchio. m Avviso Pericolo di scossa elettrica Se il cavo di alimentazione non è sufficientemente lungo, non utilizzare in nessun caso prese multiple o prolunghe. Contattare il servizio di assistenza clienti per le possibili alternative. L’apparecchio è conforme alla classe di protezione I. Collegare l’apparecchio alla corrente (220-240 V/50 Hz CA) tramite una presa con conduttore di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A. Per gli apparecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetta identificativa, figura ,. Conoscere l’apparecchio Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura ! 1 Interruttore luce 2 Regolatore di temperatura/ Illuminazione 3 Ripiano di vetro nel frigorifero 4 Contenitore estraibile 5 Cassetto per verdure 6 Apertura di afflusso e deflusso dell'aria 7 Balconcino per burro e formaggio 8 Balconcini per uova 9 Ripiano per bottiglie grandiit

Accendere l’apparecchio Ruotare il regolatore di temperatura, figura "/A, oltre la posizione «0». L’apparecchio comincia a raffreddare. Quando la porta è aperta l'illuminazione è accesa. Istruzioni per il funzionamento La temperatura nel frigorifero aumenta: ■ a causa della frequente apertura della porta dell’apparecchio, ■ a causa dell’introduzione di grandi quantità di alimenti, ■ a causa di un’alta temperatura ambiente. Regolare la temperatura Ruotare il regolatore di temperatura, figura "/A, nella posizione di regolazione desiderata. In caso di regolazione media nella zona più fredda si raggiungono ca. +4 °C. Figura # Regolazioni a valori superiori comportano temperature più basse nel frigorifero. Consigliamo: ■ Conservare gli alimenti delicati a temperatura non superiore a +4 °C. ■ Una regolazione a temperatura supe- riore per la conservazione a breve ter- mine di alimenti (funzionamento a risparmio energetico). ■ Una regolazione a media temperatura per la conservazione a lungo termine di alimenti. ■ Regolare una temperature inferiori solo per brevi periodi o in caso di fre- quenti aperture della porta e quando nel frigorifero si introducono di grandi quantità di alimenti. Potenza refrigerante La temperatura nel frigorifero può aumentare temporaneamente in caso d’introduzione di grandi quantità di alimenti o bevande. Perciò il regolatore di temperatura dovrebbe essere ruotato per ca. 7 ore su una regolazione più alta.it

Capacità utile totale I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura , Il frigorifero Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti da forno, conserve, latte condensato, formaggi, frutta fresca e verdura sensibili al freddo. Tenere presente nella sistemazione Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contenitori plastici. Avvertenza Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo. Considerare le zone più fredde nel frigorifero La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti: ■ La zona più fredda è nel contenitore estraibile. Figura # Avvertenza Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne). ■ La zona meno fredda è nella parte più alta della porta. Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile. Dotazione I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità: ■ Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente. Figura $ ■ Spostare i tappi ed inserire di nuovo il ripiano. Figura % ■ Sollevare il balconcino o ripiano ed estrarlo. Figura &it

Dotazione speciale (non in tutti i modelli) Contenitore estraibile Figura ' Il contenitore estraibile è idoneo special- mente per la conservazione di alimenti di origine animale. Esso può essere es- tratto per il carico, lo scarico e la pulizia. Cassetto verdura con coperchio Figura ( Il cassetto verdura può essere estratto per il carico, lo scarico e la pulizia. Adesivo «OK» (non in tutti i modelli) Con l'adesivo «OK» è possibile control- lare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressivamente la temperatura. Avvertenza Dopo la messa in funzione dell'apparec- chio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata. Corretta regolazione Spegnere e mettere fuori servizio l'apparecchio Spegnere l’apparecchio Ruotare il regolatore temperatura, figura "/A, sulla posizione «0». Il refrigeratore e l’illuminazione si spengono. Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo:

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

Scongelamento Il frigorifero si sbrina automaticamente Durante il funzionamento del refrigeratore, sulla parete posteriore del frigorifero si formano gocce di condensa oppure brina. Questo dipende dal funzionamento. Non è necessario asciugare le gocce di rugiada oppure rimuovere la brina. La parete posteriore si sbrina automaticamente. L'acqua di sbrinamento scorre nel relativo convogliatore, figura ). Dal convogliatore di scarico l’acqua di sbrinamento scorre sul gruppo frigorifero e qui evapora. Avvertenza Affinché l’acqua di sbrinamento possa defluire, mantenere pulito il convogliatore dell’acqua di sbrinamento ed il foro di scarico. Pulizia dell’apparecchio m Attenzione ■ Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. ■ Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. ■ Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare! Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza!

3. Estrarre gli alimenti e conservarli in un

4. Attendere lo sbrinamento dello strato

morbido, acqua tiepida e poco detergente a pH neutro. Evitare che l’acqua di lavaggio penetri nell’unità di illuminazione.

6. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla con cura.

7. Evitare che l’acqua di lavaggio

defluisca attraverso il foro di scarico che conduce alla vaschetta di evaporazione.

8. Dopo la pulizia: ricollegare

ed accendere l’apparecchio.

9. Introdurre di nuovo gli alimenti.it

Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte. Estrarre i ripiani di vetro Figura $ Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente. Rimuovere il contenitore estraibile Figura ' Sollevare ed estrarre il contenitore. Convogliatore dell’acqua di sbrinamento Figura ) Per pulire il convogliatore di scolo dell'acqua di sbrinamento rimuovere il contenitore estraibile. Figura !/4 Per fare defluire l’acqua di sbrinamento, pulire regolarmente il convogliatore di scolo dell’acqua di sbrinamento ed il foro di scarico con bastoncini cotonati o simili. Estrarre il cassetto verdura con il coperchio Figura ( Sollevare il cassetto verdura ed estrarlo in avanti. Rimozione dei balconcini dalla porta Figura & Sollevare ed estrarre i balconcini. Apertura di afflusso e deflusso dell’aria Figura * La griglia di ventilazione nello zoccolo può essere rimossa per la pulizia. A tal fine premere in basso le mollette nelle aperture di ventilazione e contemporaneamente estrarre in avanti la griglia di ventilazione. Risparmiare energia ■ Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. ■ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. ■ Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. ■ Aprire la porta dell’apparecchio il tempo più breve possibile. ■ La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio. Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono.it

Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori. Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto Causa possibile Rimedio L’illuminazione non funziona. La lampadina ad incandescenza è fulminata. Sostituire la lampadina ad incandescenza. Figura +/B

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione o disinse-

rire il dispositivo elettrico di sicurezza.

3. Spingere in avanti la griglia di copertura.

4. Sostituire la lampadina.

(Lampadina di ricambio: 220-240 V corrente alternata, portalampada E14, Watt vedi lampadina guasta.) Interruttore bloccato. Controllare se l’interruttore luce si muove liberamente. Figura +/A Il fondo del vano frigorifero è bagnato. I convogliatori di scolo dell’acqua di sbrinamento o il foro di scarico sono otturati. Pulire i convogliatori dell’acqua di sbrinamento ed il foro di scarico (vedi «Pulire l’apparecchio»). Figura ) La temperatura nel frigorifero è troppo bassa. Il egolatore di temperatura è su un valore troppo alto. Regolare il regolatore temperatura ad un valore inferiore.it

Servizio di assistenza clienti Trovate un centro del servizio di assistenza clienti nelle vostre vicinanze nell'elenco telefonico o nella rubrica del servizio di assistenza clienti. Comunicate al servizio di assistenza la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD-Nr.) dell'apparecchio. Trovate questi dati sulla targhetta identificativa. Figura , Indicando il prodotto e il numero di fabbricazione contribuite ad evitare interventi a vuoto e a evitare spese supplementari. Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. Guasto Causa possibile Rimedio Il refrigeratore si accende sempre più spesso e più a lungo. Frequente apertura della porta dell'apparecchio. Non aprire inutilmente la porta dell’apparecchio. I passaggi dell'aria per l'areazione sono ostruiti. Liberare le aperture. L’apparecchio non ha potenza di raffreddamento. Il regolatore temperatura è disposto su «0». Ruotare il regolatore di temperatura oltre la posizione «0». Figura "/A ■ Interruzione dell’energia elettrica. ■ L’interruttore di sicurezza è scattato. ■ La spina d’alimentazione non è inserita correttamente. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza. CH 0848 840 040nl
