Producttype	Huishoudelijke trommelcondensdroger
Merk	LG
Model	RC90V9AV3Q
Maximale capaciteit	9 kg
Afmetingen (B x D x H)	600 mm x 690 mm x 850 mm
Netto gewicht	56 kg
Elektrische aansluiting	220-240 V~, 50 Hz
Energie-efficiëntieklasse	A+++
Jaarlijks energieverbruik (160 cycli)	175,0 kWh/jaar
Aanbevolen standaardprogramma	Katoen + Kastdroog + Energie (Eco)
Geluidsniveau	62 dB(A)
Droogtype	Automatisch (vochtigheidssensor)
Slimme functies	Wi-Fi SmartThinQ, Smart Diagnosis, Start op afstand, Downloadbaar programma
Droogprogramma's	Katoen, Mix, Synthetisch, Dekbed, Handdoeken, Snel 30, Anti-allergie, Fijne was, Wol, Sportkleding, Vlakdroog, Koudelucht, Warmelucht
Extra opties	EcoHybrid (Eco/Snel), Einduitstel (3-19u), Anti-kreuk, Drooggraad, Kinderslot, Favoriet
Condensatiesysteem	Warmtepomp (koudemiddel R134a, 0,500 kg)
Reiniging en onderhoud	Dubbele pluizenfilter, waterreservoir (handmatig legen of afvoerslang), automatische reiniging van de condensor, vochtigheidssensor afvegen
Veiligheid	Kinderslot, automatische stop bij openen deur, thermische beveiliging
Installatie	Verstelbare voeten, deur omkeerbaar, stapelbaar op LG wasmachine (optionele kit)
Meegeleverde accessoires	Droogrek, condensafvoerslang, extra pluizenfilter (afhankelijk van versie)
Repareerbaarheid	Reserveonderdelen beschikbaar bij fabrikant, erkend LG-servicecentrum

Veelgestelde vragen - RC90V9AV3Q LG

Hoe maak ik het pluizenfilter schoon?

Open de deur, verwijder de twee pluizenfilters, open ze en verwijder al het pluis. Spoel ze af onder stromend warm water, droog ze volledig voordat u ze terugplaatst. Maak het filter na elke cyclus schoon om de prestaties te behouden.

Wat te doen als het waterreservoir vol is tijdens de cyclus?

Er klinkt een geluidssignaal en het pictogram van het reservoir gaat branden. Onderbreek de cyclus, verwijder het waterreservoir, leeg het in een gootsteen en plaats het terug. Druk op Start/Pauze om te hervatten. U kunt ook een permanente afvoerslang installeren.

Kan ik deze droger op een wasmachine stapelen?

Ja, alleen op een LG-wasmachine met een optionele stapelkit. De installatie moet door twee bekwame personen worden uitgevoerd. Nooit op een andere wasmachine stapelen.

Hoe activeer ik het kinderslot?

Druk tegelijkertijd gedurende 3 seconden op de knoppen Einduitstel (Uitgesteld einde) en Anti-kreuk (Kreukvermindering). Er klinkt een geluidssignaal en 'L' verschijnt op het display. Om uit te schakelen, herhaal dezelfde handeling.

Wat betekent het programma EcoHybrid?

EcoHybrid stelt u in staat om te kiezen tussen Energie (Eco) om energie te besparen of Tijd (Snel) om de droogtijd te verkorten. Deze optie is beschikbaar op verschillende programma's zoals Katoen en Mix.

Hoe verbind ik het apparaat met de SmartThinQ-app?

Download de LG SmartThinQ-app op uw smartphone, maak een account aan en volg de instructies om het apparaat met uw 2,4 GHz Wi-Fi-netwerk te verbinden. Zorg dat de router dichtbij is en dat mobiele data is uitgeschakeld.

Hoe draai ik de deur van de droger om?

Haal de stekker uit het stopcontact, open de deur en verwijder de schroeven van het scharnier. Verwijder de deur, verwijder de schroeven van de scharnierbevestiging en het slot, keer de posities om. Plaats de deur terug en controleer of deze goed sluit. Twee personen worden aanbevolen voor deze handeling.

Waarom duurt het drogen van mijn wasgoed te lang?

Controleer of het pluizenfilter schoon is, of het waterreservoir niet vol is, en of de lading niet te groot of te klein is. Zorg ervoor dat het gekozen programma geschikt is voor het type stof. Onvoldoende centrifugeren tijdens het wassen kan de droogtijd ook verlengen.

Hoe gebruik ik de Smart Diagnosis-functie?

Zet het apparaat aan, plaats de microfoon van uw telefoon dicht bij het Smart Diagnosis-logo op het apparaat en houd de knop Lang programma (Tijd toevoegen) gedurende 3 seconden ingedrukt. Volg de instructies van het LG-servicecentrum. Verplaats de telefoon niet tijdens de verzending.

Wat te doen als er een foutcode wordt weergegeven?

Noteer de weergegeven code (bijv. dE, tE1, LE1). Raadpleeg het hoofdstuk 'Problemen oplossen' in de handleiding voor oplossingen. Bijvoorbeeld 'dE' geeft aan dat de deur niet goed gesloten is of een vergrendelingsprobleem. Als het probleem aanhoudt, haal dan de stekker uit het stopcontact en neem contact op met de LG-klantenservice.

GEBRUIKSAANWIJZING RC90V9AV3Q LG

Lees deze instructies aandachtig door voordat u begint met de installmentie. Dit zal de installmentie vereenvoudigen en ervoor zorgen dat het product goed en veilig is geinstalleerd. Bewaar deze instructies in de buurt van het product na installmentie voor toekomstig gebruik.

RC90V9*V*W

NL NEDERLANDS FR FRANÇAIS

MFL71424323

Rev.01_071819

Deze handleiding kan afbeeldingen of inhoud bevatten die kan verschillen van het model dat u heeft gekocht.

Deze handleiding is onderhevig aan herziening door de fabrikant.

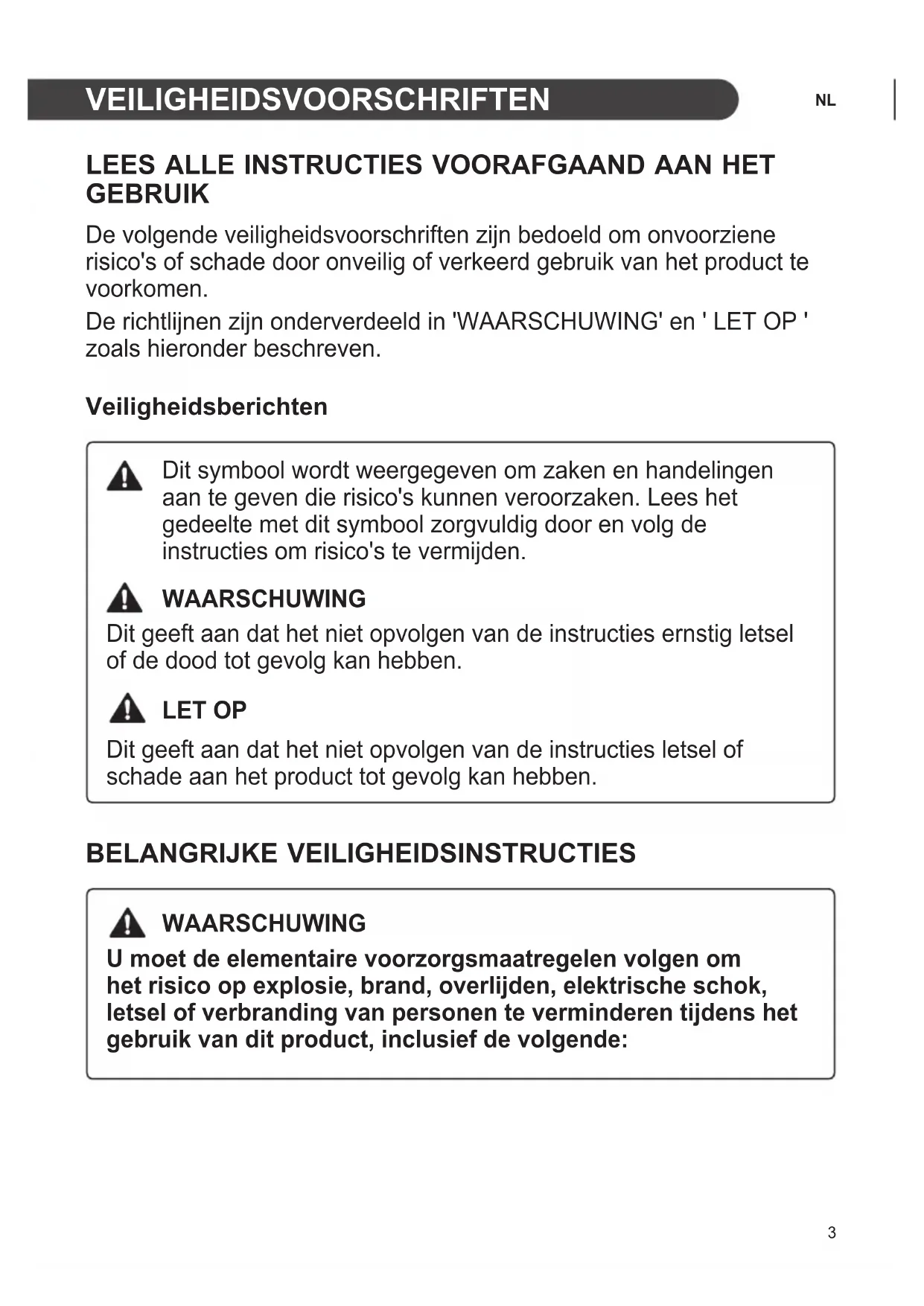

VEILIGHEIDSVOORSCHRIFTEN 3

LEES ALLE INSTRUCTIES VOORAFGAAND AAN HET GEBRUIK. 3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 3

ZORG VOOR HET MILIEU 9

INSTALLATIE 10

Onderdelen en specificaties 10

Vereisten voor de installmentieplaat. 11

Waterpas maken van het toestel. 12

Instructies voor stapelen (Optioneel) 14

GEBRUIK 16

Overzicht van de werking 16

Het wasgoed sorteren 17

Bedieningspaneel. 18

Programmatabel 20

Optieprogramma's en extra functies 24

SMART FUNCTIONS 26

De LG SmartThinQ-applicatie gebruiken 26

Het gebruik van Smart DiagnosisTM 29

ONDERHOUD 30

Schoonmaken na elke droogbeurt 30

Het apparatus regelmatig reinigen 31

PROBLEMOPLOSING 32

Voor u de service belt. 32

De volgende veriligeidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen.

De richtig zijn onderverdeeld in 'WAARSCHUWING' en ' LET OP ' zoals hieronder beschreiben.

Veiligheidsberichten

Dit symbol worden weergegeven om zaken en handelingen aan te geben die risico's{kunnenveroorzaken. Lees het gedeelte met dit symbol zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het nicht opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het Niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

U要去 elementaire voorzorgsmaatregelen volgen om het risico op explosie, brand, overlijden, elektrische schok, letsel of verbranding van personen te verminderenijdens het gebruik van dit product, inclusief de volgende:

Kinderen in het gezin

Dit apparaat is nicht bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde fysiieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan van of instructies hebben gekreten met betrekking tot het gebruik van dit apparaat van een persoon die verantwoordelijk is voor hun gezilgheid. Kinderen要去en onder toezicht worden gehonden om te garanderen dat ze Niet spelen met het apparaat.

Voor gebruik in Europa:

Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale capacititeiten of een gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies krijgen over het veilige gebruik van het apparaat en de bijbehorende bevaren begrijpen. Kinderen mogen Niet spelen met het apparaat. De reiniging en het onderhoud door de gebruiker mogen nicht worden uitgevoerd door kinderen zonder toezicht.

Houd kinderen van minder dan 3aar uit de buurt, tenzij ze onder continu toezurecht staan.

Installatie

• Zorg ervoor dat het apparaat correct worden geinstalleerd, geaard en afgesteld door een geauthoriserde onderhoudsmonteur in overeenstemming met de installment-instructies.
• Probeer nooit het apparaat te bedieren als het beschadigd is, nicht goed functioneert, gedeeltekig gedemonteerd is, of ontbrekende of kapotte onderdelen heeft, zoals een beschadigd snoer of stekker.
• Dit apparaat mag alleen worden verplaatst door twee of meer mensen die het apparaat veilig vasthouden.
• Installeer het apparaat Niet op een vochtige en stoffige plek.
  Installeer of bewaar het apparaat Niet buiten of op een locatie die is onderworpen aan weersomstandigheden, zoals direct zonlicht, wind of regen of temperaturen onder het vriespunt.

• Draai de afvoerslang goed vast om te voorkomen dat deze losraakt.

• Als de voedingskabel beschadigd is of de opening van het stopcontact los zit, mag u de stekker Niet aansluten en moet u contact opnemen met een geauthoriseerd servicecentrum.

• U mag nooit meertere contactdozen, elektrische verlangkabels of een adapter aansluiten op dit apparaat.
• Items zoals schuimrubber (latex-schuim), douchemutsen, waterdichte kleding, artikelen met rubber bekleding en kleding of kussens met schuimrubber vulling mogen nicht in het apparaat worden gedroogd.
• Dit apparaat mag nicht worden geinstalleerd anschter een afsluitbare deur, een schuifdeur of een deur met een scharnier gegenover het apparaat, waardoor de deur van het apparaat Niet volledig meer kan worden geopend.
• Dit apparaat moet worden geaard. In geval van een defect of storing vermindert a Harding het risico op elektrische schokken door een weg van de minste waterdstand te bieden voor de elektrische stroom.
• Dit apparaat is uitgerust met een netsnoer met aardingsgeleider en een aardstekker. De stekker moet in een geschikt stopcontact worden gestoken dat correct is geinstalleerd en geaard volgens alle lokale wetten en verordeningen.
• Onjuiste aansluiting van de aardingsgeleider kan een risico op elektrische schok betekenen. Neem contact op met een elektricien of onderhoudsmonteur als u twijfelt over de aarding van het apparaat.
• Voer geen wijzigingen uit aan de stekker die bij het apparaat zit. Als deze nicht in het stopcontact past,要去 een geschikt stopcontact worden geinstalleerd door een erkend elektricien.
• Het apparaat mag nicht van stroom worden voorzien via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat periodiek door een utiliteit worden in- en uitgeschakeld.

Gebruik

• Tracht geen panelen te scheiden of het toestel te demonteren. Gebruik geen scherpe voorwerpen op het bedieningspaneel om het apparaat te bedieren.

Herstel of verrang geen onderdeel van het apparaat. Alle herstellingen en onderhoud moeten worden uitgevoerd door erkend onderhoudspersoneel, tenzij specifiek aanbevolen in deze Gebruikershandleiding. Gebruik enkel erkende fabrieksonderdelen.
- Houd de ruimte onder en rond het apparaat vrij van ontvlambare materialen zoals pleas, papier, vodden, chemicalien, etc.
- Plaats geen dieren, zoals huisdieren, in het apparaat.
- Laat de deur van het apparaat Niet open staan. Kinderen konnen aan de deur gaan hangen of in het apparaat kruipen, waardoor schade kan ontstaan of ze letsels konnen oplopen.
- Steek uw hand Niet in het apparaat verwijl het in werkig is. Wacht tot de trommel volledig tot stilstand is gekomen.
- Was of droog geenarticelen in dit apparaat die zichn gereinigd, gewassen, geweekt in, of bevlekt met brandbare of explosieve stoffen (zoals was, olie, verf, benzine, ontvetters, bij stomerijen gebruikte oplosmiddelen, kerosine, plantaardige olie, bakolie, etc.). Onjuist gebruik kan brand of explosieveroorzaken.
- Haal de stekker uit het stopcontact in geval van overstroming en neem contact op met het LG Electronics klantinformatiecentrum.
- Duw de deur Niet te ver maar beneden wonneer de deur van het apparaat open is.
- Gebruik de neue slang of de slangenset, die bij het apparaat werk geleverd. Het opnieuw gebruiken van oude slangen kan een waterlek veroorzaken enervolgens schade aan het eigendom.
- Raak de deur Niet aanijdens een programma met een hogete temperatuur.
- Gebruik geen brandbare gassen en stoffen (benzeen, benzine, thinner, petroleum, alcohol, etc.) rond het product.
- Wanner de afvoer- en aanvoerslang zich bevroren in de winter, mag u ze pas gebruiken nadat ze zich ontdooid.
- Houd alle wasmiddelen, wasverzachters en bleekmiddelen uit de buurt van kinderen.
- Raak de stekker of apparaatknoppen nicht aan met natte handen.
- Buig de voedingskabel nicht overmatig enplaats er geen zware voorwerpen op.

Onderhoud

• Steek de stekker stevig in het stopcontact na het volledig verwijderen van al het vocht en stof.
• Ontkoppel het apparaat van de voeding voor u het apparaat reinigt. De bediening instellen op de UIT of stand-by positie koppelt het apparaat Niet los van de voeding.
• Spuit geen water op de binnenkant of buitenkant van het apparaat om het schoon te make.
• Haal de stekker nooit uit het apparaat door aan de voedingskabel te trekken. Grijp de stekker.altijd stevig vast en trek hemrecht uit het stopcontact.

Technische verilgheit voor het gebruik van de droger

• Droog geen ongewassen kledingstukken in het apparaat.
• Wasverzachters of gelijkaardige producten要去en worden gebruikt zoals gespecificeerd in de instructies voor de wasverzachter.
• Verwijder alle voorwerpen uit de zakken, zoals aanstekers en lucifers.
• Stop het apparaat nooit voor het einde van de droogcylus, tenzij alle items snel worden verwijderd en uitgehangen, zodat de hitte worden verdREven.
• Het apparaat mag nicht worden gebruikt als industrielle chemicalien zichen gebruikt voor het reinigen.
• Items die zijn bevuild met stoffen als bakolie, plantaardige olie, aceton, alcohol, petroleum, kerosine, vlekkenverwijderaars, terpentine, wassen en wasverwijderaars, moeten in heet water worden gewassen met een extra hoeveelheid wasmiddel, voordat ze worden gedroogd in het apparaat.
• Drink het gecondenseerde water Niet. Als u dit wel doet, kan dit tot voedselvergiftingig leiden.
• Indien de voedingskabel beschadigd is,要去 deze worden verrangen door de fabrikant of zich onderhoudsmonteur om bevaren te vermijden.
• Het pluizenfilter moet vaak worden schoongemaakt.

• Pluizen mogen zich nicht ophopen rond het apparaat.

• Spuit droogreinigingsmiddelen nichtrechtstreeks op het apparaat en gebruik het apparaat Niet voor het drogen van kleding met droogreinigingsmiddel.

• Droog geen kleding die bevlekt is met resten van olie. Olievlekken (waaronder eerbare oliën) op kleding{kunnen nicht volledig worden verwijderd, zelfs Niet na het wassen met water.
• Het apparaat mag nicht van stroom worden voorzien via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat periodiek door een utiliteit worden in- en uitgeschakeld.
• Verwijder kleding meteen uit het apparaat wanner het klaar is met drogen of wanner het product is uitgeschakeld tijdens het droogproces. Laat kleding die in het apparaat gedroogd is nicht onbewaakt anschter. Dit kan leiden tot brand. Kleding die na het drogenuit het apparaat worden gehaald, kan brand veroorzaken. Verwijder kleding ommiddelijk na het drogen en hang de kleding op of leg de kleding plat neer om te lately afkoelen.

Verwijdering

• Trek de stekker uit het stopcontact, voor u een oud toestel weggooit. Snijd de kabel direct awhile het toestel door om misbruik te voorkomen.
• Gooi alle verpakkingsmaterialen (zoals vinyl en piepschuim) weguit de buurt van kinderen. De verpakkingsmaterialen können verstikking verroorzaken.
• Verwijder de deur van dit apparaat voor het weg te gooien of uervaan te ontdoen om te vermijden dat kinderen ofkleine dieren erin vast komen te zitten.

ZORG VOOR HET MILIEU

Verwijdering van uw oude apparaat

• Dit symbool van de doorgekruiste vuilnisbak geeft aan dat afgedankte elektrische en elektronische producten (WEEE) afzonderlijk van het huishoudelijkke afval要去en worden verwijderd.
• Oude elektrische producten kunden gevaarlijke stoffen bevatten, dus een juiste verwijdering van uw oude apparaat helpt bij het voorkomen van möglichke negatieve gevolgen voor het milieu en de volksgezondheid. Uw oude apparaat kan herbruikbare onderdelen bevatten die kuren worden gebruikt voor het repareren van andere producten, en andere waardevolle materialen die kuren worden gerecycled voor het behoud van beperkte grondstoffen.
• U kunt uw apparaat meenemenaar de winkel waar u het product heeft gekocht, of uUCTunt contact opnemen met uwplaatselijke afvalverwerking instantie voor de gegevens van uw dichtst bijzijnde geautoriseerde WEEVERzamelpunt. Voor de meest recente informatie voor uw land verwijzen wij u maar www/lg.com/global/recycling

Deze droger bevat gefluoreerde broeikasgassen

R134a (GWP: 1430): 0,500 kg / 0,715 t CO2-eq. Hermetisch afgesloten.

Onderdelen en specificaties

OPMERKING

Vormgeving en specificaties kuren afwijk zonder voorafgaande kennisgeving om de kwaliteit van het apparaat te verbeteren.

Vooraanzicht

Waterreservoir
Bedieningspaneel
3 Deur

Accessoires (Optioneel)

Neem contact op met het LG Electronics klantinformatiecentrum of bezoek de website van LG op http:// www/lg.com voor de aankoop.

Condensatie afvoerslang en slanghouder
Droogrek
Stapelkit

Specifications

Model RC90V9*V*W
Stroomvoorziening 220 - 24	0 V~, 50 Hz
Grootte 600 mm (B) X	690 mm (D) X 850 mm (H)
Gewicht van het product 56 kg
Toegestane temperatuur 5 - 35 °C
Max. capaciteit 9 kg

Vereisten voor de installmentieplaats

Controleer de volgende informatie voorafgaand aan de installmentie van het apparaat om zeker te zichn dat het apparaat in een correcte locatie worden geinstalleerd.

Locatie

Vlakke vloer: Toegestane helling onder de hele wasmachine is 1^
- Stopcontact: Moet zich binnen 1,5 meter vanaf de locatie van het apparaat bevinden.

Overbelast het stopcontact Niet met meer dan een apparaat.

• Extra vrije ruimte: moet 5 cm voor de wand en 1 cm voor de achterkant,rechterkant en linkerkant hebben.
• Plaats of bewaar nooit wasproducten op de wasmachine. Deze producten kunnen de deklaag of de bedieningstoetsen beschadigen.

OPMERKING

• Houd voor betere droogprestaties de achterkant van het apparaat van de muur vandaan.
• Installer het apparaat Niet op eenplaats waar het kan vriezen of op een stoffige locatie.
• Het apparaat werkt dan misschien nicht goed of het kan beschadigd raken door het bevriezen van gecondenseerd water in de pomp en afvoerslang.
• Installeeer het apparaat Niet naast een apparaat met hoge temperatuur, zoals een koelkast, oven, etc., waardoor de droogprestaties kutten verslechteren en die de programmaduur en het goed functioneren van de compressor kan beinvloeden. Het apparaat werkt het Beste bij een kamertemperatuur van 23^ .

Plaatsing

• Installeer de wasmachine op een vlakke, harde vloer.
• Zorg ervoor dat de luchtcirculatie rond de wasmachine Niet worden belemmerd door tapijten, vloerkleden, etc.
• Probeer nooit oneffenheden in de vloer onder de wasmachine te corrigeren met stukken hout, karton of soortgelijke materialen.
• Installeeuw wasautomaat Niet in ruimtes waar vriesttemperaturen kunnen voorkomen. Bevroren slangen kunnen barsten onder druk. De betrouwbaarheid van de elektronische regeleenheid kan afnemen bij temperaturen onder het vriespunt.

• Indien de machine worden bezorgd in de winter en het vriest, maar u de wasmachine enkele uren staan bij kamertemporatuur voordat u deze in gebruik neemt.

• Zorg ervoor dat wonneer het apparaat is geinstalleerd, de droger gemakkelijk toegankelijk is voor een technicus in het geval van een storing.

• Als het apparaat is geinstalleerd, past u alle vier poten aan met een moersleutel om ervoor te zorgen dat het apparaat stabel is en zorg voor een speling van ongeveer 20mm tussen de bovenkant van het apparaat en de onderkant van het werkblad.

Ventilatievereiste

• Muurnis of onder aanrecht
• Zorg voor een luchtstroom van 3,17³/min door het apparaat
  Kast
• De kastdeur moet 2 (louvre-)openingen hebben, elk met een minimum oppervlak van 387~cm^2 8 cm vanaf de boven- en onderkant van de deur.

WAARSCHUWING

• Vermijd installmentie van het apparaat bij een warmtebron. De achechterkant van het apparaat要去 goed worden geventileerd. Het Niet opvolgen van deze instructies kan tot problemen leiden.
• Installer het apparaat Niet naast een koelkast.
• Het apparaat is nicht ontworpen voor maritiem gebruik of voor gebruik in mobiele installations zoals caravans, vliegtuigen, etc.

Elektrische aansluiting

• Gebruik geen verlengsnoer of dubbele adapter.
• Ontkoppel het apparaat.altijd na gebruik.
• Sluit de wasmachine aan op een geaard stopcontact in overeenstemming met de huidige bedradingsvoorschriften.
• De wasmachine moet zodenig worden geplaatst dat de stekker gemakkelijk toegankelijk is.

Waterpas make van het toestel

Controleren van het niveau

Het waterpas afstellen van het apparaat voorkomt onnodig lawaai en trillingen. Controller of het apparaat na de installmentie perfect waterpas staat.

• Indien het apparaat roteert door de bovenste plaat van het apparaat diagonaal te duwen,要去en de voeten opnieuw worden ingesteld.

Aanpassen en waterpas afstellen van het apparatus

Wanner het apparaat Niet perfect waterpas staat, draai dan de verstelbare voeten totdat het apparaat Nieteer wiebelt.

• Draai de verstelbare voeten met de klok mee om te verhogen of draai de ze gegen de klok in om te verlagen van voor maarchyter, zij maar zich en van hoek�n hoek.

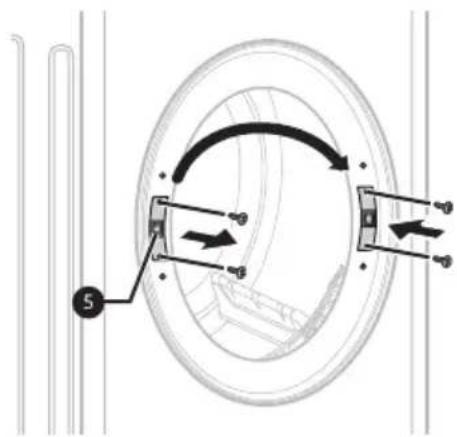

Omkeren van de deur

U kunt de deur voor uw gemak omkeren.

WAARSCHUWING

• Draai de deur Niet om wonneer het apparaat op een wasmachine is gestapeld.
• Voor de scharnierschroeven worden verwijderd,要去en assistant het gewicht van de deur ondersteunen. De deur zou op de grond+kennen vallen vanwege het gewicht van de deur.
• Om veiligheidsredenen要去en twee of meer mensen samenwerken om de deur om te keren.

OPMERKING

• Het uiterlijk van de schroeven varieert en de schroeven要去en afhankelijk van de positie anders worden geplaatst. Zorg ervoor dat de schroef goed is geseleerd voordat u hem aandraait.

1 Open de deur en verwijder 2 schroeven op het deurscharnier (1).Zet, na het verwijdersen van de schroeven, de deur voorzichtig neeruit de kast (2) met de voorkant maar onderen op de vloer.

WAARSCHUWING

• Verwijder eerst de onderste schroef. De deur kan vanwege zijn gewicht op de grond vallen en de deur kan worden beschadigd.

2 Verwijder 8 schroeven op de scharnier montage (3) van de deur.

• Er zijn 6 schroeven aan de voorkant en 2 schroeven aan derijkant.

3 Verwijder de 3 schroeven uit het deursluitmechanisme (4) die is bevestigdt tussen de deur en de scharnier montage en verwijder verrolgens de schroef die op de deurhaak is bevestigd.

4 Verwissel de positie tussen de scharnier montage (3) en het deursluitmechanisme (4) en draai cervolgens de schroeven in omgeekerde volgorde aan.

• Draai de schroef in de juiste positie vast, verwijzend van 2 maar 4 stappen.

5 Verwijder de deurvergrendeling (5)uit het frame van het apparaat door 2 schroeven te verwijdersen en verrolgens aan de andere kant te monteren.

6 Verwijder de 2 decoratieve schroeven uithet frame van het apparaat en monteer zervolgens aan de andere kant.

7 Installeeer de deur met de schroeven verwijderd in stap 1 en controllerer verrolgens of de deur goed sluit.

Instructies voor stapelen (Optioneel)

Uw droger kan boven op een LG-wasmachine worden geplaatst en stevig worden bevestigd met een stapelkit. Deze installmentie要去 worden uitgevoerd door een geautoriseerde onderhoudsmonteur voor een correcte installmentie.

Stapelkit

Voor het stapelen van deze droger is een LGstapelkit vereist.

1 Droger
LG wasmachine

Deze droger mag alleen worden gestapeld boven op een LG wasmachine. Probeer deze droger nicht op een andere wasmachine te stapelen. Dit kan leiden tot schade, letsel of schade aan eigendommen.

Vorm enrichting van assemblage	Grootte van bovenplaat van wasmachine
	550 mm 600	mm
	550 L	600 L

Installatieprocedure

WAARSCHUWING

• Verkeerde installmentie kan tot ernstige ongelukken leiden.
  Vanwege het gewicht van het apparaat en de hoogte van de installmentie is de stapelprocedure te riskant voor een persoon. Deze procedure moet worden uitgevoerd door twee of meer geauthoriseerde onderhoudsmonteurs.
• Het apparaat is nicht geschikt voor een ingebouwde installmentie. Installer het product Niet als een ingebouwd apparaat.
• Gebruik het apparaat Niet wanner het Niet op de juiste manier is gestapeld.

1 Plaats de LG-droger op de LG-wasmachine.

2 Verwijder de twee schroeven onder aan dechterplaat aan elke zichde, zoals hieronder aangegeven.

3 Lijn de openingsen van de stapelkituit met de openingsen van dechterplaat.

3-1) 600mm

3-2) 550mm

4 Bevestig de twee schroeven die erder van de droger waren verwijderd op de stapelkit.
5 Gebruik de vier schroeven in de accessoiredoos (16 mm) om de hinterplaat van de wasmachine en de stapelkit te monteren.
6 De procedure voor de andere Kant is gelijk.

De installment van de afvoerslang (Optioneel)

Normaal wordt gecondenseerd water weggeprompt waar het waterreservoir waar het water worden verzameld tot het reservoir handmatig worden geleegd. Water kan ook direct worden afgevoerd waar een hoofdafvoer, met name wanner de droger op een wasmachine is gestapeld. Het waterpad kan met een aansluitkit voor de hoofdafvoerslang eenvoudig worden gewijzigd en zoals hieronder waar de afvoerfacilititeit worden geleid:

1 Scheid het anti-terugloopdeksel (1) en de slang van het waterreservoir (2) van de verbindingsset.

2 Bevestig het anti-terugloopdeksel (1) aan de kop van de verbindingsset en sluit verrolgens de afvoerslang (3) aan op de andere Kant van de verbindingsset.

LET OP

• Als de slang zodanig worden geinstalleerd dat deze verbogen of geknikt blijft, kan de afvoer möglichk Niet goed werken.

OPMERKING

• Het is möglichk om de afvoerslang te installereren, zichs als het apparaat Niet op de wasmachine is gestapeld.

Overzicht van de werkking

Het apparatus gebruiken

Stel voor de eerste cyclus in dat het apparaat gedurende vijf minuten droogt om de trommel op te warmen. Opende deur tussen ladingen wanner u het apparaat deeerste keren gebruikt, om eventuele geurtjesuit de binnenzijde van het apparaat te lately verdwijnen.

1 Zorg ervoor dat het pluizenfilter en waterreservoir schoon zijn.

• Het pluizenfilter bevindt zich in de deurrand. Het filter要去 worden gereinigd voor elke droogcyclus.
• Open de deur en contrôleer of het pluizenfilter schoon is. Zo Niet, dan reinigt u het.

• Controller ook of het waterreservoir moet worden geleegd voor optimale droogresultaten.

WAARSCHUWING

Drink het gecondenseerde water Niet.

OPMERKING

• In sommige gezallen ziet u in het LED-venster (symbool Waterreservoir legend) en kan het apparaat stoppen odomat het waterreservoir vol is.

2 Plaats het wasgoed in de trommel nadat u het hebft gesorteerd.

• De kleren要去 op type stof en droogniveau worden gesorteerd en alle touwtjes en riemen要去en goed zich vastgebonden voordat u de kleren in de trommel doet. Duw het wasgoed maar achefteren om het bij de afdichting van de deur vandaan te houden. Anders+kennen de afdichting en de kleren beschadigd raken. Sluit de deur.

LET OP

• Zorg ervoor dat er geen wasgoed:tussen de deur en de rubberen afdichting vast komt te zitten.

3 Schakel de stroom in.

• Druk op de knop Aan / Uit. Het indicatorpictogram boven de knop worden verlicht. Dit betekent dat het apparaat waar is voor gebruik.

4 Selecteer het gewenste droogprogramma.

• U kunt een programma kiezen door de knop voor het selecteren van een programma te draaien totdat het gewenste programma worden aangegeven.
• Als u op de knop Start / Pauze drukt zonder een programma te kiezen, gaat het apparaat verder met het programma Katoen (Coton). Raadpleeg de programmatabel voor gedetailleerde informatie.

5 Druk op de knop Start / Pauze.

6 Nadat de cyclus is beeindigd, opent u de deur en verwijdert u het wasgoed.
7 Schakel het apparaat UIT.
- Druk op de knop Aan / Uit.

LET OP

• Wees voorzichtig! De trommel kan nog heetijken.
• Het apparaat mag nicht worden gebruikt voor andere doeleinden dan waarvoor het is ontworpen.

OPMERKING

• Het staat deel van een droogcylus vindt zonder warmte plaats (afkoelcylus) om ervoor te zorgen dat het wasgoed een temperatuur heeft waar bij de kleding Niet worden beschadigd.
• Bij een hoge atmocferische temperatuur enkleine ruimte kan de droogtijd langer zich en het energieverbruik hoger.

Het wasgoed sorteren

Kleren hebben een eigeng wasetiket. Het worden aanbevolen de kleding volgens dit wasetiket te drogen.

Bovendien moet u de kleren sorteren op grootte en type stof.

Overlaad het apparaat Niet. Zo behaalt u de bestedroogprestaties en dit is energiezuiniger.

Wollen wasgoed

• Droog wol met het programme Wol. Zorg ervoor dat u eerst de symbolen op het wasetiket raadpleegt. Wol wordenijdens de cyclus misschien Niet helemaal droog. Herhaal de cyclus Niet. Trek wol in de oorspronkelijke vorm en leg het kledingstuk plat.

Gewiven en Iussteekmaterialiaal

• Sommige geweven en lussteekmaterialen können krimpen, afhankelijk van de kwaliteit.

Niet-ijzeren en synthetische materialen

Overbelast het apparaat Niet. Verwijder nietijzeren articelen zodra het apparaat stopt om plooien te verminderen.

Babykleertjes en nachtkleding

• Bekijk algtd wat er op de onderhoudslabels van de kledingstukken staat.

Rubber en plastic

• Droog geen rubberen of plastic items of items die rubber of plastic bevatten, zoals:
• Schorten, slabbetjes en stoelbekleding
  Gordijnen en tafelkleden
  Badmatten

Glasvezel

• Droog geen kledingstukken van glasvezel in het apparaat. Glasdeeltjes die in het apparaat hinterblijven, können later bij een andere cyclus in uw klerenterechtkommen.

Pictogram Beschrijving
	Drogen
	Drogen met droogtrommel
	Permanente pers / Kreukbestendig
	Voorzichtig / Delicaat
	Niet met droogtrommel drogen
	Niet drogen
	Hoge temperatuur
	Middelhoge temperatuur
	Lage temperatuur
	Niet verwarmen / Licht
	Aan de lijn drogen / Hangen om te drogen
	Nat ophangen
	Plat drogen
	In de schaduw

Bedieningspaneel

Functies van het bedieningspaneel

Aan/Uit-knop

• Druk op de knop Aan / Uit om het apparaat in en uit te schakelen.
• Druk op de knop Aan / Uit om de Einduitstel (Fin differée) functie te annuleren.

2 Programma selectieschakelaar

• Programma's zich beschikbaar op basis van het type wasgoed.
• Het lampje gaat branden om het geselecteerde programma aan te gehen.

Knop Start/Pauze

• Deze knop Start / Pauze worden gebrukt om een droogcyclus te starten of te onderbreken.
• De stroom worden in de Pauze na 14 minutes automatisch uitgeschakeld.

4 Extraprogrammaknuppen

• Gebruik deze knoppen om de gewenste opties voor het geselecteerde programma te kiezen.
• Om de functie Starten op afstand te gebruiken, die Slimme Functies.

Drogen voortgangsindicator

• Een verschillende indicator Licht op afhankelijk van de vooruitang in de droogcyclus.

• D: Dit pictogramlicht op als het apparaat de droogcyclusuitvoert.

• D: Dit pictogramlicht op als het apparaat de strijkdroogcyclusuitvoert.
• Dit pictogramlicht op als het apparaat de kastdroogcyclusuitvoert.
• D: Dit pictogramlicht op als het apparaat de koelingcyclusuitvoert.

Scherm

Dit pictogram geeft aan dat het pluizenfilter moet worden gereinigd of is ingebracht.

• Bericht bij de reiniging: Wanner u op de knop Aan / Uit drukt, verschijnt het pictogram.
• Ontbrekend bericht: Als het pluizenfilter Niet is ingevoerd, zal het pictogram verschijnen en het apparaat zal nicht werken.

Dit pictogram geeft aan dat het waterreservoir moet worden geleegd of dat het vol is.

• Melding voor leegmaken: wonneer u op de knop Aan / Uit drukt, worden dit pictogram weergegeven.
• Notitie voor volle bak: Dit pictogram worden weergegeven met een zoemergeluid verwijl het apparaat in bedrijf is.

dit pictogram geeft de automatische reinigingsstatus van de condensator aan. Het pictogram wordt weergegevenijdens watersproeistromen maar de condensator.

Programmatabel

Programmagids voor sensordogging

Programma Katoen (Coon) Max. Laadvermogen	*1	9 kg
Droogniveau (Niveau de séchage) • Type wasgoed • Details	Extra (Extra sec) • Handdoeken, badjassen en beddengoed • Voor.dkke en gewatteerde stoffen
	Kastdroog (Prêt à ranger) • Badhanddoeken, theedoeken, ondergoed en katoenen Sokken • Voor items die nicht hoeven worden gestreken
	Strijk (Prêt à repasser) • Beddengoed, tafellinnen, handdoeken, T-shirts, poloshirts en werkkleding • Voor items die要去en worden gestreken
Opmerking voor keuringsinstallingen	• Stel het programme in op Katoen (Coton) + Kastdroog (Prêt à ranger) + Energie (Eco) (Volledige en halve belasting) voor testen overeenkomstig EN61121 en richtlijn 932/2012. • De Katoen (Coton) + Kastdroog (Prêt à ranger) + Energie (Eco) is het meest efficiente programme met betrekking tot de testomstandigheden voorgesteld door EN61121 en richtlijn 932/2012. • De testresultaten zijn afhankelijk van de kamertemperatuur, het type en de grotte van de lading, de hardheid van het water en de temperatuur van de watertoevoer.

*1: Het maximale laadvermogen kan variëren naargelang het model dat u heeft gekocht.

Programma Mix (Mix) Max. laadvermogen 4 kg
Droogniveau (Niveau de séchage) • Type wasgoed • Details	Extra (Extra sec) • Beddengoed, tafellinnen, trainingspakken, windjacks en dekens • Voor.dkle en gewatteerde items die nicht hoeven worden gestreken
	Kastdroog (Prêt à ranger) • Overhemden en blouses • Voor items die nicht hoeven worden gestreken
	Strijk (Prêt à repasser) • Broeken, jurken, overhemden en blouses • Voor items die要去en worden gestreken
Programma Easy Care (Synthétiques) Max. laadvermogen 3,5 kg
Droogniveau (Niveau de séchage) • Type wasgoed • Details	Kastdroog (Prêt à ranger) • Overhemden, t-shirts, broeken, ondergoed en Sokken • Voor polyamide, acryl en polyester dat nicht hooft worden gestreken Strijk (Prêt à repasser) • Overhemden, t-shirts, ondergoed en Sokken • Voor polyamide, acryl en polyester dat moet worden gestreken
Programma Donsdeken	(Couette) Max. laadvermogen 2,5 kg
Type wasgoed Beddengood, lakens
Details Voor große items
Programma Handdoeken (Serviettes) Max. laadvermogen 4,5 kg
Type wasgoed Handdoeken, kussenslopen
Details Voor katoenen stoffen die nicht hoeven worden gestreken
Programma Snel 30 (Rapide 30) Max. laadvermogen 1 kg
Type wasgoed Lichte enkleine items minder dan 3ea.
Details Voor eenkleine hoveelheid artikelen van polyamide, acryl en polyester
Programma Anti-Allergie (Anti-allergie) Max. laadvermogen 1 kg
Type wasgoed Katoen, ondergoed, lakens en babykleren
Details Helpt allergenen zoals huismijten te verwijderen
Programma Delicaat (Delicat) Max. laadvermogen 1,5 kg
Type wasgoed Zijde, fijnsteffen en lingerie
Details Voor stoffen die hitegevoelig zich, zoals synthetische stoffen
Programma Wol (Laine)	Max. laadvermogen 1 kg
Type wasgoed Wool (Wol)
Details Voor wollen stoffen
Programma Sportkleding (Textiles sport) Max. laadvermogen 2 kg
Type wasgoed Voetbalklenen en trainingskleding
Details Voor polyester stoffen

Programmagids voor drogen met tijschemata

Programma Rek Droog	Séchage à plat) Max. laadvermogen –
Type wasgoed Zijde, woI	delicate lingerie
Details Verfrist kieren zonder drogen met trommel

Programma Koude Lucht (Air froid) Max. laadvermogen –
Type wasgoed Alle stoffen die要去en worden opgefrist
Details Droegt zonder warmte

Programma Warme LucHT (Air chaud) Max. laadvermogen –
Type wasgoed Badhand	doeken, badjassen, theedoeken en met acryl gewatteerde stoffen
Details	Kleine items en vochtige stoffen, alledaagse items die geschikt+zijn voor drogen met warmte

LET OP

• Als de lading minder dan 1kg is, gebruikt u het programma Warme Lucht (Air chaud) in programma's met ingestelde droogtijd. Wollen items要去en worden gedroogd met het programma Wol (Laine) en hittegevoelige stoffen, zoals ziche, ondergoed en lingerie,要去en worden gedroogd met het programma Delicaat (Delicat). Houd u aan de aanbevolen lading wanner u het gewenste programma kiest. Uw kleren+kennen anders worden beschadigd.

OPMERKING

• Het is geschickt om normalnat katoenen wasgoed te drogen en het is het meest efficiente programma om zo energiezuinig möglichn nat katoenen wasgoed te drogen.
• Als het apparaat ergens onder is geinstalleerd, kan dit de prestaties beinvloeden.
• Als het wasgoed Niet op een hoog toerental is gecentrifugeerd bij het wassen, nemen het energieverbruik en de droogtijd toe.

Selecteerbare droogopties

*1: Deze optie worden automatisch in het programme opgenomen en kan nicht worden gedeselecteerd.

Optieprogramma's en extra functions

Dit biedt u de möglichkheid de eindtijd van de droogcyclus uit te stellen met 3 tot 19 uu.

1 Schakel het apparatus in.
2 Kies een programma.
3 Druk op de knop Einduitstel (Fin differée).
4 Stel het aantal uur uitstel in door de knop Lang Programma (Ajouter du temps), Kort Programma (Reduction du temps) in te drukken.
5 Druk op de knop Start / Pauze.

Anti-Kreuk (Defroissage)

Het stelt u in staat om vouwen die worden gezvormd te voorkomen wanneer de was Niet direct wordt gelost aan het einde van de droogcyclus.

Wanner de optie is ingeschakeld zal een lamp, die aangeeft dat de anti-kreuk optie is ingesteld, gaan branden en het apparaat herhaaldelijk 10 seconden draaien en 5 minuteu pauzeren. De optie wordt automatisch uitgeschakeld na 2 uur aan het einde van de droogcyclus.

Om de optie uit te schakelen, drukt u op de Anti-Kreuk (Défroissage) knop voordat u een droogcyclus start.

OPMERKING

• Wanner de optie is ingesteld, verschijnt er een rechthoek met een lijn op het LCD-schem.
• Wanner de optie is ingesteld werkt alleen de Aan / Uit knop.

Geluid Aan / Uit (Son On/Off)

Het biedt u de möglichkheid een geluidssignaal in en uit te schakelen.

Het stelt u in staat een droogheidsniveau te selecteren voor het droogprogramma.

1 Schakel het apparatus in.
2 Kies een programa.
3 Selecteer een niveau van droogte door herhaaldelijk te drukken op de knop Droogniveau (Niveau de sechage).

Het biedt u de möglichkheid energia ofijd te besparen.

• Energie (Eco): energiabesparende optie.
• Tijd (Rapide): tijdbesparende optie.

Favorieten (Favori)

Het biedt u de möglichkheid een aangepast droogprogramma op te slaan voor toekomstig gebruik.

1 Schakel het apparatus in.
2 Kies een programa.
3 Selecteer een optieprogramma of extra functions. (Anti-Kreuk (Defroissage), EcoHybrid (EcoHybrid) etc.)
4 Houd de knop Favorieten (Favori) 3 seconden ingedrukt.

Het aangepaste droogprogramma is nu opgeslagen voor toekomstig gebruik. Om het aangepaste programme opnieuw te gebruiken, drukt u de knappen Favorieten (Favori) en Start / Pauze in.

Trommelverlichting (Éclairagetambour)

Terwijl het apparaat is ingeschakeld, is het可想而知 in de trommel te kijken wonneer u de knop Droogniveau (Niveau de sechage) 3 seconden ingedrukt houdt.

• Licht aan: deur is geopend.
• Licht uit: deur is gesloten. De verlichting schakelt automatisch uit.

Het biedt u de möglichkheid een droogtijd te verlengen of te verkorten wonneer u het Rek Droog (Sechage a plat), Koude Lucht (Air froid) en Warme Lucht (Air chaud) droogprogramma gebruikt.

• Druk op de knop Lang Programma (Ajouter du temps) om de droogtijd met 5 minutes te verlungen.
• Druk op de knop Kort Programma (Réduction du temps) om de droogtijd met 5 minutes te verkarten.

Kinderslot (Verrouillage infant)

Het biedt u de möglichkheid de vergrendeling en ontgrendeling van het bedieningspaneel te controleren. Het voorkomt dat kinderen de cyclus veranderen of het apparaat bedieren.

Het bedieningspaneel vergrendelen

1 Druk en houd de knappen Einduitstel (Fin differée) en Anti-Kreuk (Défroissage) tegelijkertijd 3 seconden ingedrukt.
2 Een geluidssignaal za weerklinken, en [L] verschijnt op het scherm.

• Wonneer de knop Kinderslot (Verrouillage infant) worden geactiveerd, worden alle knoppen vergrendeld behalve de knop Aan / Uit.

OPMERKING

• Door het uitschakelen van de stroom of voltooien van alle programma's za de functie Kinderbeveiliging Niet worden geset. U要去 de kinderbeveiliging deactiveren voordat u toegang krijgt tot alle andere functies.

Het bedieningspaneel ontgrendelen

Druk en houd de knappen Einduitstel (Fin differée) en Anti-Kreuk (Défroissage) tegelijkkertijd 3 seconden ingedrukt.

• Een geluidssignaal werkblinkt en de resterendeijd voor het huidige programma verschijnt opnieuw op het scherm.

Dit programma is ontworpen voor gebruik met wasgoed dat plat moet worden gedroogd, zonder trommeldrogen, inclusief truyen en delicate stoffen.

Om dit programma te gebruiken, heeft u een droogrek nodig dat in het apparaat worden geplaatst. Gooi voor het drogen de verpakkingsmaterialen van het droogrek weg.

1 Open de deur
2 Plaats de haak in het midden van de trommel.

3 Plaats het droogrek op de structuur boven het pluizenfilter en druk erop om het te bevestigen.

4 Plaats natte items boven op het rek. Laat ruimte vrij rond de items zodate er lucht kan circuleren. Het rektbeweegt nicht, maar de trommel draait.

5 Sluit de deur.
6 Schakel het apparaat in en kies Rek Droog (Sechage a plat).
7 Druk op de knop Start / Pauze.

OPMERKING

• Controller het pluizenfilter en verwijder opgehoeopte pluizen van de items die op het rek zijn gedroogd.
• De knappen Lang Programm (Ajouter du temps) / Kort Programm (Réduction du temps) können worden gebrukt om de droogtijd verfiind in te stellen.

De LG SmartThinQ-applicatie gebruiken

Dingen die u moet controleren voordat u de LG SmartThinQ gekruikt

• Voor apparaten met het of logo

1 Controller de afstand:tussen het apparaat en de draadloze router (Wi-Fi-networkk).

• Als de afstand:tussen het toestel en de draadloze router te groot wordt kan het signalaal zwak worden. Het registereren kan langeijd duren of de installmentie kan mistrukken.

2 Schakel Mobiele gegevensuit op uw smartphone.

3 Verbind uw smartphone met de draadloze router.

OPMERKING

• Om de Wi-Fi-verbinding te verifiieren,要去 u contraleren of het Wi-Fi (Wi-Fi) -pictogram op het contropaneel brandt.
• Het toestel ondersteunt alleen Wi-Fi-netwerken van 2.4 GHz. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om de netwerkfreiagentie te controleren.
  LG SmartThinQ is nicht verantwoordelijk voor fouten of problemen met de netwerkverbinding of voor gebreken, een verkeerde werkung of fouten die door de netwerkverbinding worden overoorzaakt.
• Indien het apparaat moeilijkheden ondvindt bij het verbinden met het Wi-Fi-network, kan het te ver verwijderd zijn van de router. Koop een Wi-Fi-signaalversterker (bereikvergroter) om de sterkte van het Wi-Fi-signaal te verbeteren.
• De Wi-Fi-verbinding kan möglich nicht tot stand worden gebracht of worden onderbroken omwille van de omgeving van het thuisnetwerk.
• Indien de netwerkverbinding nicht correct werkt kan de oorzaak bij de Netwerkprovider liggen.
• De omgeving van het draadloze netwerk kan resulteren in een trage Wi-Fi-verbinding.
• Het toestel kan nicht worden geregisteerd vanwege problemen met het draadloze signaal. Haal de stekker van het toestel uit het stopcontact en wacht een minuut om het opnieuw te proberen.
• As de firewall van uw draadloze router is ingeschakeld, moet u deze uitschakelen of een uitzondering toevoegen.
• De draadloze netwerknaam (SSID)要去en combinatie zich van Engelse letters en nummers. (Gebruik geen speciale tekens.)
• De gebruikersinterface (UI) van de smartphone kan variieren afhankelijk van het mobiele besturingsystem (OS) en de fabrikant.
• Als het beveiligingsprotocol van de router is ingesteld op WEP,(Int, kun t u het netwerk可想而知. Gebruik andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het product opnieuw.

De installment van LG SmartThinQ

Ga waar de LG SmartThinQ-applicatie in de Google Play Store & Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installereren.

Wi-Fi-functie

• Voor apparaten met het of logo. Communiceer met het apparaat via een smartphone met gebruik van de handige smartphone-functions.

Droogcyclus (Starten op afstand, Downloadcyclus)

Stel een gewenst programma in of download het en bedien het van op afstand.

Deze functie selecteert automatisch de Beste cyclus en instellenen voor de droger op basis van gebruiksinformatie over de meest recent voltooide wascyclus.

OPMERKING

• Om deze functie te gebruiken, moeten zowel de wasmachine als de droger worden verbonden met de SmartThinQ app.
• Als u de Smart Pairing (Slimme Koppeling) functie in de LG SmartThinQ app inschakelt en de droger aanzet na het gebruik van de wasmachine, worden een aanbevolen droogcyclus automatisch ingesteld.

Smart Diagnosis™

Deze functie biedt nuttige informatatie voor het vaststellen en oplossen van problemen met het apparaat, gebaseerd op het gebruikspatroon.

Pushmelding

Wanner de cyclus voltooid is of het apparatuur problemen vertoont, heeft u de optie om pushmeldingen op een smartphone te ontvangen.

Energiebewaking

Het energieverbruik van de droger worden beinvloed door de cyclus en opties. U kut dus enkele wijzigingen waarnenen in het energieverbruik van de ene cyclus in vergelijkking met de andere.

Installingen

Stel de bijnaam van het product in en verwijder het product.

OPMERKING

• Als u uw draadloze router of wachtwoord wijzigt of van internetprovider verandert, verwijdert u het geregistreerde apparaatuit de LG SmartThinQ-application en registreert u het opnieuw.
• De applicatie kan zonder voorafgaande kennisgeving worden gewijzigd.
• Functies können variieren naargelang het model.

Het gebruik van de droogcyclus

Gebruik een smartphone om uw apparaat op afstand te bedieren. U kunt ook het programmaverloop volgen, zodat u weet hoeveelijd er resteert in het programma.

Het gebruik van Starten op afstand:

1 Druk op de knop Aan / Uit.
2 Plaats het wasgoed in de trommel.
3 Houd de knop Anti-Kreuk (Défroissage) 3 seconden ingedrukt om de Remote Start-functionie in te schakelen.
4 Start een programa met de LG SmartThinQ-application op uw smartphone.

OPMERKING

• Wanner de modus 'Op afstand starten' is geactiveerd,kest u een cyclus starten via de LG SmartThinQ applicatie. Als de cyclus nicht wordt gestart, zal de wasmachine wachten om de cyclus te starten tot deze op afstand wordtuitgeschakeld vanaf de applicatie of tot de modus 'Starten op afstand' wordtuitgeschakeld.
• Als de leur open is, is Starten op aufstand nicht möglich.

Om Starten op aufstand uit te schakelen:

Wanner Het starten op afstand is ingeschakeld, houdt u de knop Anti-Kreuk (Defroissage) 3 seconden ingedrukt.

Download neue en speciale cyclie die nicht zich opgenomen in de basiscycli van het apparaat.

Apparaten die+zijn geregisteerd+kennen uitenlopende specialecycli voor het specifieke apparaat downloads.

Er kan slechts een cyclus op het apparaat worden opgeslagen.

Wanner de cyclusdownloadaar het apparaat is voltooid, behoudt het product de gedownloade cyclus tot er een neue cyclus is gedownload.

Wireless LAN Module-specificities

Model LCW-004
Frequentiebereik	2412 tot 2472 MHz
Output -vermogen (Max)	IEEE 802.11b: 17.82 dBm IEEE 802.11g: 17.72 dBm IEEE 802.11n: 16.61 dBm

Draadloze functie S/W-versie: V 1.0

Het is in het belang van de gebruiker dat dit apparaat worden geinstalleerd en gebruikt met een minimale afstand van 20~cm tussen het apparaat en het lichaam.

Stroomverbruik in de standbymodus

Stroomverbruik in de stand-bymodus	0,45 W
Stroomverbruik in de networkstand-bymodus	2,0 W
De tijdsperiode waarna de stroombeheerfunctie of een soortgelijke functie het apparaat automatisch LAST overschakenaar de stand-bymodus en/of uit-stand en/of de toestand waarin netwerkgebonden stand-by beschikkaar is	20 min.

Conformiteitsverklaring

Hierbij verklaart LG Electronics dat de radioapparatuur van het type droger in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

Ga waar http://opensource.lge.com om de broncode onder GPL, LGPL, MPL en andere open source licenties in dit product techterhalen.

Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechttaanduidingen beschikbaar voor download.

LG Electronics zal u ook de open-source code ter beschikking stellen op CD-ROM aan de kostprijs van een dergelijkke verspreding (zoals de kosten voor media, verzending en verwerking) na ontvangst van een verzoek per e-mail waar [e-mail].

Deze aanbieding is geldig voor eenperiode van drieJAanze Iaatste zending van dit product. Deze aanbieding is geldig voor iedereen die deze informatie ontvangt.

Het gebruik van Smart Diagnosis™

Smart Diagnosis™ via het klantinformatiecentrum

Gebruik deze functie als u een nauwkeurige diagnose nodig heeft van een LG Electronics klantinformatiecentrum als het apparaat slecht of Niet werkt. Gebruik deze functie alleen om contact op te nemen met de servicemedewerker, nichtijdens normalaagebruik.

1 Druk op de knop Aan / Uit om het apparaat in te schakelen.

• Druk geen andere knoppen in en draai niets aan de programmakeuzeknop.

2 Wanner u door het callcenter worden geinstrueerd dit te doeon,plaatst u het mondstuk van uw telefoon zich bij het Smart DiagnosisTM logo.

3 Houd de knop Lang Programma (Ajouter du temps) ingedrukt gedurende 3 seconden terwijl u het mondstuk van de telefoon bij het logo en de knop Aan / Uit houdt.

4 Houd de telefoon op zijnplaats totdat de toontransmissie is gestopt. De resterendeijd voor gegevensoverdracht worden weergegeven.

Voor het beste resultaat beweegt u de telefoon verwijl de tonen worden verzonden.
- Als de callcenter medewerker Niet in staat is een nauwkeurige registratie van de gegevens op te halen, kutu worden gesvaagd het opnieuw te proberen.

5 Zodra het aftellen voor bij is en de tonen+zijn gestopt, hervat u uw gesprek met de callicenter medewerker, die cervolgens in staat za bij u te helpen op basis van de voor analyse doorgegeven informatie.

OPMERKING

• De functie Smart Diagnosis™ is afhankelijk van de lokale gespreskwaliteit.
• Als u gebruik maakt van de vaste telefoon geniet u van een betere gespreskwaliteit en zau een betere Dienstverlening ontvangen.
• Als de gegevensoverdracht van Smart Diagnosis™ slecht is omwille van een slechte gespreskwaliteit, ontvangt u möglichk Niet de Beste Smart Diagnosis™-dienstverlening.

WAARSCHUWING

• Trek de stekker uit het stopcontact wonneer u het apparaat reinigt. Het Niet verwijderen van de stekker kan een elektrische schok veroorzaken.

Schoonmaken na elkedroogbeurt

Het pluizenfilter reinigen

Reinig het pluizenfilter na elke droogcyclus.

Door het pluizenfilter te reinigen, verkort u de droogtijd en worden er minder energie verbruikt.

1 Open de deur
2 Verwijder het eerste pluizenfilter.

3 Verwijder het tweede pluizenfilter.

4 Open beiden pluizenfilters en verwijder alle pluizen.

• Open het eerste pluizenfilter.

• Open het tweede pluizenfilter.

5 Spoel de pluizen weg met warm water.

6 Droog de pluizenfilters helemaal, sluit ze en plaats bevde pluizenfilters terug.

OPMERKING

• Verwijder vochtuit het raster. Het pluizenfilter kan anders verstopt raken door een waterlaag, zodate het apparaat Niet goed werkt.
• Als het pluizenfilter zich nicht in het apparaat bevindt,(Int u het apparaat Niet gebruiken.

Het waterreservoir legen

Condenswater wordt in het waterreservoir verzameld.

Leeg het waterreservoir na elk gebruik. Zo Niet zal dit de droogprestaties beinvloeden.

Als het waterreservoir vol is,licht het ^ -pictogram op en werkblinkt een geluidssignaal wanner het apparaat is ingeschakeld. In dit geval moet het waterreservoir binnen het eer worden leeggemaakt.

1 Trek het waterreservoir eruit.

2 Leeg het waterreservoir in de goatsteen.

3 Duw het'erug in het apparaat.
4 Druk op de knop Start / Pauze.

De vochtsensor afvegen

Deze sensor detecteert het vochtniveau van het wasgoed terwijl het apparaat is ingeschakeld. De sensor要去 regelmatig worden gereinigd om de kalk op het oppervlak van de sensor te verwijderen.

Veeg de sensoren in de trommel schoon.

LET OP

Veeg de vochtensor Niet schoon met agressieve middelen. Reinig de sensor algid met een ruwe spons.

Het apparatusat regelmatig reinigen

Het koude luchtinlaatrooster lucht reinigen

Zuig het Koude luchtinlaatrooster 3 tot 4 keer perJAar schoon, zodate du luchttoevoer Niet wordtbelemmerd door opgehoopte pluizen of vuil.

OPMERKING

• Door het ventilatierooster worden warme luchtuitgeblazen.
• De ruimte moet voldoende worden geventileerd om de terugstroming van gassen in de kamer te vermiijden van apparaten die brandstof verbranden, zoals een open vuur.

De bediening van uw apparaat kan resulteren in fouten en defecten. De onderstaande tabellen bevatten möglichkeoorzaken en opmerkingen om een fouterbericht of defect op te losesen. Het is aanbevolen de onderstaande tabellen zorgvuldig te lezen om uijd en geld te besparen wanner u het LG Electronics servicecentrum belt.

Voor u de service belt

Uw apparaat is uitergerust met een automatisch boutcontroleystem om problemen in een vroeg stadium op te sporen en diagnosticeren. Als uw apparaat Niet maar behoren of helemaal Niet functioneert, moet u de volgende tabellen controeren voor u het LG Electronics servicecentrum belt.

Foutmeldingen

Symptomen Mogel	ijske oorzaken en oplossing
dEDEUR FOUT	De deur is geopend verwijl het apparaat in bedrijf was of het apparaat is gezbruikt verwijl de deur nicht goed was gesloten.Sluit de deur volledig.Als dE Niet worden opgelost, moet u voor ondersteuning bellen.
dE4DEUR FOUT	De detectie van de deurschakelaar werkt nicht juist.Trek de stekker uit het stopcontact en bel voor service.
LE1 LE2TEMPERATUURFOUT	Temperatuursensor heeft nicht goed gewerkt.Trek de stekker uit het stopcontact en bel voor service.
F1TEMPERATUURFOUT	De temperatuur in de trommel is plotseling omhoog gegaan.Trek de stekker uit het stopcontact en bel voor service.
LE1MOTORVERGRENDELD FOUT	De motor is plotseling gestopt.Controler of de hoeveelheid wasgoed het maximale laadvermogenoverschrijdt.Trek de stekker uit het stopcontact en bel voor service.
LE2 AECOMPRESSORFOUT	De compressor is plotseling gestopt.Trek de stekker uit het stopcontact en bel voor service.
DEAFVOERPOMP FOUT	Er is een storing opgetreden in de motor van de afvoerpomp.Trek de stekker uit het stopcontact en bel voor service.De omgevingster temperatuur voor installment is onder nul.De aanbevolen omgevingster temperatuur voor installment is 5 - 35 °C.

Gebruik

Symptomen Mogel	ijske oorzaken en oplossing
Het apparaat schakelt Niet in.	Het netsnoer is nicht goed aangesloten.Zorg ervoor dat de stekker stevig in een geaard stopcontact zit, in overeenstemming met het typeplaatje van het apparaat.
	Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.Reset de stroomonderbreker of cervang de zekering. Verhoog de capaciteit van de zekering Niet. Als het probleem een overbelasting van het circuit is, moet u beroep doeon op een gekwalificierde elektricien om dit te repareren.
Apparaat verwarmt Niet.	Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.Reset de stroomonderbreker of cervang de zekering. Verhoog de capaciteit van de zekering Niet. Als het probleem een overbelasting van het circuit is, moet u beroep doeon op een gekwalificierde elektricien om dit te repareren.
Waterlekken.	De slang van het waterreservoir of de afvoerslang is nicht goed aangesloten.Sluit de slang van het waterreservoir of de afvoerslang goed aan.
	De deur is gesloten terwijl er wasgoed of iets anders:tussen de deur vastzit.Controler of er iets:tussen de deur is gekomen voordat u het apparaat gaat gebruiken. Als er continu water lekt, neem dan contact op met het LG Electronics Customer Information Centre.
Het apparaat start en pauzeert op zichzelf nadat de droogcyclus is beëindigd.	Dit is hoe de anti-kreuk optie werkt.Zorg ervoor dat de anti-kreuk optie is ingesteld. De optie is ontworpen om fouwen die worden gezvermtd te voorkomen wanner de was Niet direct worden gelost aan het einde van de droogcyclus. Wanner de optie is ingesteld, draait het apparaat voor 10 seconden en pauzeert voor 5 minutes. De optie werkt tot aan 2研究员.

Prestatie

Symptomen Mogelijk oorzaken en oplossing
Het duurt te lang tot de kleren droogল.
Huiszekering is gesprongen, stroomonderbreker is doorgeslagen of een stroomstoring is opgetreden.Reset de stroomonderbreker of verrang de zekering. Verhoog de capaciteit van de zekering Niet. Als het probleem een overbelasting van het circuit is,要去 u beroep doeon op een gekwalificeerde elektricien om dit te repareren.
Het apparaat is overbeladen.Verdeel extra grote ladingen in Kleinere ladingen voor betere droogprestaties en efficiëntie.
Het apparaat heeft te weinig lading.Als u heel weinig items laadt,kest u het beste wat extra toevoegen omervoort te zorgen dat de trommel van de droger goed+zijn werk doet. Als de lading erg klein is en u programma's voor sensordrogen gebruikt,kan de elektronische regeling de droogte van de lading Niet goed bepalen en kan het apparaat te gauw uitgaan. Gebruik programme's met ingestelde droogtijd of voeg wat extra natte kleding aan de lading toe.
Symptomen Mogelijk oorzaken en oplossing
Het duurt te lang tot de kleren droog�.	De lading is Niet goed gesorteerd. Scheid de zware en lichte items van elkaar. Het drogen van grotere en zwaardere items duurt langer. Als eén lading zowel lichte als zware items bevat, kan dit voor de sensor verwarrend�. omdat lichte items sneller droog�.
	Grote lading zware stoffen.Voor zware stoffen is een langere droogtijd nodig, omdat ze meer vocht vasthouden. Zorg voor kortere enmeer consistente droogtijden voor grote en zware items door deze items op te delen in Kleinere ladingen metdezelfde grotte.
	De instellingen voor het apparaat�. Gebruik de juiste instellenen voor het type lading dat u droogt. Voor sommige ladingen要去 het droogniveau worden aangepast om op de juiste manier te drogen.
	Het pluizenfilter要去 worden gereinigd.Verwijder het pluis van het pluizenfilter na elke cyclus. Wanner het pluis is verwijdert, houdt u het pluizenfilter gegen hetlicht om te zien of het vuil of verstopt is. Het kanoodzakelijk+zijn de cyclus te onderbreken en het filter te reinigen tijdens de cyclus bij sommige ladingen die veel pluis produceren, zoals badhanddoeken.
De lenghte van de droogtijd is Niet consistent.	De warmte-installingen, de grootte van de lading of de vochtighheid van de kleding is Niet consistent.De droogtijd voor een lading zal variieren afhankelijk van het gebruekte type warmte (elektrisch), de grotte van de lading, het type stof, de natheid van de kleding en het pluizenfilter. Zelfs een Niet-uitgebalanceerde lading in het apparaat kan tot slecht draaien van de trommel leiden, zodate het langer duurt voordat natter kleren droog�.
Er blijvenvette of wieze plekken op de kledingcherster.	De wasverzachter is Niet op de juiste manier gezrukt.Wanner u kleren wast die in het apparaat要去en worden gedroogd,要去 u ervoor zorgen dat u de juiste hoeveelheid wasverzachter gezrukt die door de fabrikant van de wasverzachter worden aanbevolen.Schone en vuile kleding worden samen gedroogd.Gebruik het apparaat om alleen schone items te drogen. Het vuil van kleren die nicht schoon�an, kan op schone kleren worden overgedragen als u deze indezelfde lading of een volgende lading droogt.
	Kleren zich Niet goed gereinigd of uitgespoeld voordat ze in het apparaat worden geplaatst.Vlekken op gedroogde kleren+kuren vlekken,zijn die tijdens het wassen nicht zich verwijderd.Zorg ervoor dat kleren hebelaal schoon+zijn en goeduitgespoeld volgens de instructies voor uw wasmachine en waspoeder. Het kan bij een bepaald soort vuil nodig,zijn de kleren voor te behandelen voor u ze begint te wassen.
De kleren+zijn gekreukt.	De kleren+zijn te lang gedroogd. • Door het wasgoed te lang te drogen+kuren er kreukels ontstaan. Probeer een kortere droogtijd.
	Kleren+zijn te lang in het apparaat gebleven nadat de cyclus was beeindigd. • Gebruik de optie Antikreuk.
Kleren+zijn gekrompen.	De onderhoudsinstructies voor de kleren+zijn Niet gevolgd. • Om het krimpen van kleren te vermiijden, moet u alkijd de onderhoudsinstructies voor de kleding raadplegen. Sommige stoffenkrimpen van nature als ze worden gewassen. Andere stoffen+kuren worden gewassen, maar krimpen wanner ze in het apparaat worden gedroogd. Gebruik een lagere instelling of geen warmte.
Er blijft pluis op de kledingchter.	Het pluizenfilter is Niet goed gereinigd. • Verwijder het pluis van het pluizenfilter na elke cyclus. Wanner het pluis is verwijderd, houdt u het pluizenfilter gegen hetlicht om te zien of het vuil of verstoct is. Als u vuil vaststelt op het filter koet u de reinigingsinstrumenties volgen. Het kanoodzakelijk+zijn het pluizenfilter te reinigen bij sommige ladingen dieVEL pluisveroorzaken.
	Het wasgoed is Niet goed gesorteerd. • Sommige stoffen producereren veel pluizen (bijvoorbeeld een neue badhanddoek) en要去en apart worden gedroogd van kleren dieVEL stofaantrekken (zoals een zwarte broek).
	Het apparaat is overbeladen. • Verdeel bij het drogen extra groe ladingen in Kleinere ladingen.
	Er is een papieren zakdoekje ofiets dergelijks in een zak achtergebleven. • Controleer de zakken goed voordat u kleren droogt.
De kledingis erg statisch na hetdrogen.	De kleren+zijn te lang gedroogd. • Wanner het wasgoed te lang wordt gedroogd, kan er statische elektricitieit worden opgebouwd. Pasinstallingen aan en gebruik een kortere droogtijd of gebruikprogramma's voor sensordrogen.
	Synthetische stoffen, Niet-strijken of gemengde synthetische stoffen drogen. • Deze stoffen+zijn van natureeervatbaar voor staatische opbouw. Probeer wasverzachter, of gebruik kortere droogtijd instellenen.
Kleren hebenvochtige plekken na eenrogramma voor sensordrogen.	Erggrote of ergkleine lading. Eén groot item zoals een deken of Dekbed. • Als de artikelen te zich of te weinig op elkaar worden gesakt, is het maybelukt dat de sensor het niveau van droogte van het wasgoed moeilijk kan detecteren. Gebruik een Droogprogramma met timer voor heel kleine ladingen. • Grote artikelen zoals dekens of donsbedden+kuren soms in een bal worden gewiekkeld. De buitenste lagen zullen drogen en registeren op de sensoren, terwijl de interne Kern vochtig blijft. Wanner u eén enkel groot articlel droogt, kan het nuttig+zijn de cyclus een of twee maal te pauzeren en het articlel opnieuw te schikken om het te ontwarren en eventuale vochtige zonesbloot te stellen. • Om een,aantal resterende vochtige artikelen van eengrote lading te drogen of een,aantal vochtige vlekken van een groot articlel aan het einde van het Sensordrogenprogramma moet u de pluizenfilter leegmaken en een Droogprogramma met timer instellen om de artikelen verdier te drogen.

Wi-Fi

Symptomen Mogelijk oorzaken en oplossing
Uw huishoudtoestel en smartphoneলen verzibonden met het Wi-Fi-network.	Het Wi-Fi-wachtwoord waarmee u verbinding probeert te make is onjuist. • Zoek het Wi-Fi-network waarmee uw smartphone verbonden is en verwijder het, registreer daarna uw toestel op LG SmartThinQ.
	Mobiele gegevens voor uw smartphone is ingeschakeld. • Schakel Mobiele gegevensuit op uw smartphone en registreer het toestel via het Wi-Fi-network.
	De naam van het draadloze network (SSID) is incorrect ingesteld. • De draadloze netwerkknaaam (SSID)要去 een combinatie+zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
	De freiouctie van de router is Niet 2,4 GHz. • Enkel een routerfrequentie van 2,4 GHz worden ondersteund. Stel de draadloze router in op 2,4 GHz en verbind het toestel met de draadloze router. Raadpleeg uw internetprovider of de fabrikant van de router om de freiouctie van de router te controlleden.
	De afstand:tussen het toestel en de router is te groot. • Als de afstand:tussen het toestel en de router te groot is, kan het signalaal zwak+zijn en wordt de verbinding maybeijk Incorrect geconfigureerd. Verplaats de router zodate ze zich dichter bij het toestel bevindt.

Productfiche

Gedelegeerde Verordening (EU) nr. 392/2012 van de Commissie

Naam of handelsmerk leverancier LG Electronics
Typeaanduiding van de leverancier RC90V9*V*W
Nominale capaciteit in kg katoenen wasgoed voor het standard katoenprogramma bij een volledige lading	9 kg
Type droger	Huishoudtrommeldroger met condensator
Energie efficiëntieklasse A+++
Energieverbruik „X“ kWh perJA, gebaseerd op 160 droogcyldet met het standard katoenprogramma bij volledige en gedeeltelijkke lading, en het verbruik in de energiebesparende standen. Het werkelijkke verbruik hangt af van de wijze waarop het apparaat worden gezruikt.	175,0 kWh/jaar
Automatische trommeldroger Ja
Een 'EU Ecolabel' toegekend onder Reglementering (EC) nr 66/2010	Nee
Energieverbruik van het standard katoenprogramma bij volle lading (Edry)	1,46 kWh
Energieverbruik van het standard katoenprogramma bij gedeeltelijkke lading (Edry1/2)	0,77 kWh
Stroomverbruik van de uit-modus voor het standard katoenprogramma bij volledige lading (Po)	0,45 W
Stroomverbruik van de sluisterstand voor het standard katoenprogramma bij volledige lading (P)	0,45 W
Duur van de sluisterstand (Tj) 10 min
De 'Katoen (Coton) + Kastdroog (Prêt à ranger) + Energie (Eco)' die bij volledige en gedeeltelijkke lading worden gezruikt, is het standard droogprogramma waarop de informatatie op het etiket en de fiche betrekking heeft. Het geeft aan dit programma geschikt is voor het drogen van normaal nat katoenen wasgoed en dat dit het meest efficiente programma is op het gebied van energieverbruik voor katoen.
De gewogen programmaduur (Tj) van het 'standards katoenprogramma bij volle of gedeeltelijkke lading'	177 min
De programmaduur van het 'standards katoenprogramma bij volledige lading' (Tdry)	239 min
De programmaduur van het 'standards katoenprogramma bij gedeeltelijkke lading' (Tdry1/2)	130 min
Condensatie-efficientieklasse „X" op een schaal van G (minst efficient) tot A (meest efficient)	A
Gemiddelde condensatie-efficientre Cdry van het standard katoenprogramma bij volle lading	91 %
Gemiddelde condensatie-efficientre Cdry1/2 van het standard katoenprogramma bij gedeeltelijkke lading	91 %
De gewogen condensatie-efficiëntie (C,) voor het 'standaard katoenprogramma bij volledige en gedeeltelijke lading'	91 %
Het geluidsniveau 62 dB(A)
Vrijstaand

Memo

Memo

MANUEL DU PROPRIÉTAIRE

SECHE-LINGE

Geluid Aan / Uit (Son On/Off)
