GEBRUIKSAANWIJZING DDB 7790 IN BAUKNECHT

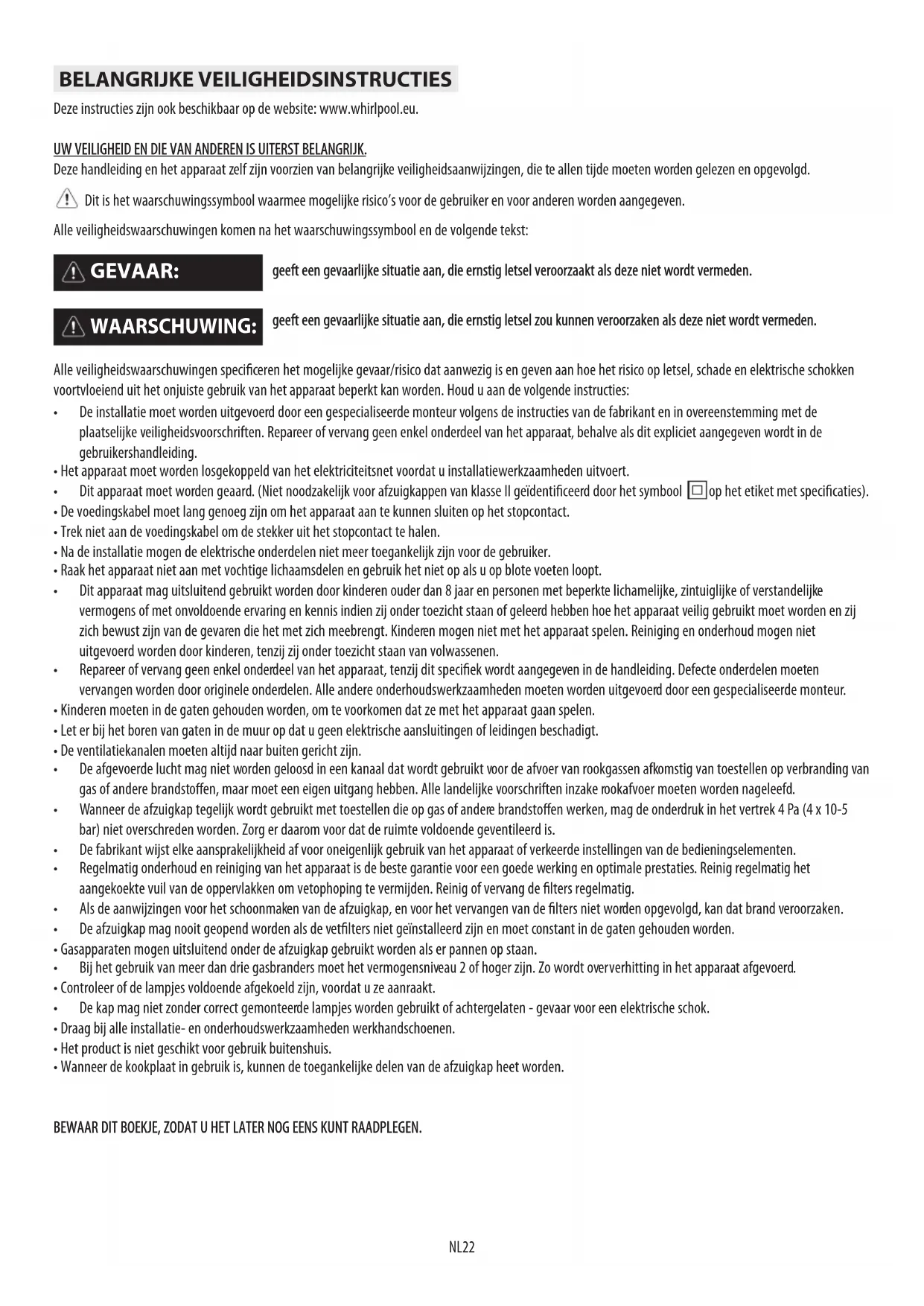

• De installatie moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met de plaatselijke veiligheidsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven wordt in de gebruikershandleiding.

• Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u installatiewerkzaamheden uitvoert.

• Dit apparaat moet worden geaard. (Niet noodzakelijk voor afzuigkappen van klasse II geïdenticeerd door het symbool op het etiket met specicaties).

• De voedingskabel moet lang genoeg zijn om het apparaat aan te kunnen sluiten op het stopcontact.

• Trek niet aan de voedingskabel om de stekker uit het stopcontact te halen.

• Na de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker.

• Raak het apparaat niet aan met vochtige lichaamsdelen en gebruik het niet op als u op blote voeten loopt.

• Dit apparaat mag uitsluitend gebruikt worden door kinderen ouder dan 8 jaar en personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparaat veilig gebruikt moet worden en zij zich bewust zijn van de gevaren die het met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet uitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.

• Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit speciek wordt aangegeven in de handleiding. Defecte onderdelen moeten vervangen worden door originele onderdelen. Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door een gespecialiseerde monteur.

• Kinderen moeten in de gaten gehouden worden, om te voorkomen dat ze met het apparaat gaan spelen.

• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.

• De ventilatiekanalen moeten altijd naar buiten gericht zijn.

• De afgevoerde lucht mag niet worden geloosd in een kanaal dat wordt gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoen, maar moet een eigen uitgang hebben. Alle landelijke voorschriften inzake rookafvoer moeten worden nageleefd.

• Wanneer de afzuigkap tegelijk wordt gebruikt met toestellen die op gas of andere brandstoen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) niet overschreden worden. Zorg er daarom voor dat de ruimte voldoende geventileerd is.

• De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellingen van de bedieningselementen.

• Regelmatig onderhoud en reiniging van het apparaat is de beste garantie voor een goede werking en optimale prestaties. Reinig regelmatig het aangekoekte vuil van de oppervlakken om vetophoping te vermijden. Reinig of vervang de lters regelmatig.

• Als de aanwijzingen voor het schoonmaken van de afzuigkap, en voor het vervangen van de lters niet worden opgevolgd, kan dat brand veroorzaken.

• De afzuigkap mag nooit geopend worden als de vetlters niet geïnstalleerd zijn en moet constant in de gaten gehouden worden.

• Gasapparaten mogen uitsluitend onder de afzuigkap gebruikt worden als er pannen op staan.

• Bij het gebruik van meer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.

• Controleer of de lampjes voldoende afgekoeld zijn, voordat u ze aanraakt.

• De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok.

• Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

• Het product is niet geschikt voor gebruik buitenshuis.

• Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden. BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN. WAARSCHUWING: GEVAAR: NL22Controleer het apparaat, nadat u het hebt uitgepakt, op eventuele transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzijnde Klantenservice. Om eventuele schade te voorkomen wordt geadviseerd om de oven pas vlak voor de installatie van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

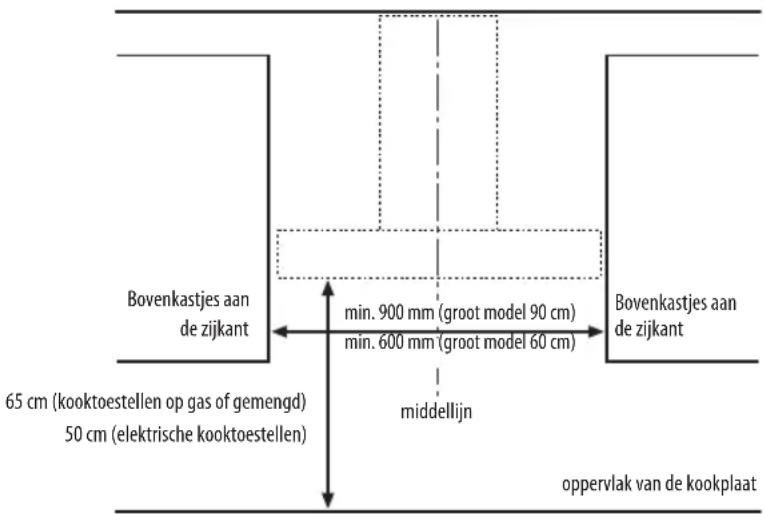

dit is een zwaar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geïnstalleerd. De minimumafstand tussen de pannen op de kookplaat en de onderkant van de afzuigkap mag niet minder dan 50 cm bedragen bij elektrische kookplaten en 65 cm voor kookplaten op gas of gemengde kookplaten. Controleer bovendien de afstanden die in de handleiding van de kookplaat zijn vermeld, voordat u de kap installeert. Indien de installatie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich daar aan te houden. ELEKTRISCHE AANSLUITIN Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetlter. Vervanging van de voedingskabel (type H05 VV-F 3 x 0,75 mm) moet uitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na de installatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek bevindt, dient u een tweepolige schakelaar te installeren die aan de geldende voorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie III garandeert, in overeenstemming met de installatievoorschriften. ALGEMENE AANBEVELINGEN Vóór het gebruik Verwijder de kartonnen beschermingen, transparante folie en stickers van de accessoires. Controleer het apparaat op eventuele transportschade. Tijdens het gebruik Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat niet bloot aan weersinvloeden. WAARSCHUWING: Weggooien van de verpakking Het verpakkingsmateriaal is 100% recyclebaar, zoals aangegeven wordt door het recyclingsymbool . De diverse onderdelen van de verpakking mogen daarom niet bij het gewone huisvuil worden weggegooid, maar moeten worden afgevoerd volgens de plaatselijke voorschriften. Afvalverwerking van het product - Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA). - Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, die veroorzaakt zouden kunnen worden door onjuiste verwerking van dit product als afval. - Het symbool op het product of op de begeleidende documentatie geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar naar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur moet worden gebracht. Afdanken van huishoudelijke apparate

• Dit product is vervaardigd van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afdankt.

• Voor meer informatie over behandeling, terugwinning en recycling van dit apparaat kunt u contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht. INSTALLATIE MILIEUTIPS verklaring van overeenstemming

• Dit apparaat is ontwikkeld, geproduceerd en in de handel gebracht in overeenstemming met: - veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt); - de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591; - de beschermingsvereisten van de Richtlijn “EMC” 2004/108/EC. De elektrische veiligheid van het apparaat is alleen gegarandeerd wanneer het op de juiste wijze op een efficiënt werkende installatie is aangesloten, die volgens de wettelijke voorschriften is geaard. Tips om energie te bespare

• Schakel de afzuigkap in op de minimumsnelheid wanneer u met koken begint en laat hem nog enkele minuten na het beëindigen van het koken werken.

• Verhoog de snelheid alleen in geval van grote hoeveelheden rook en damp en gebruik de hoogste snelheid (snelheden) alleen in extreme omstandigheden.

• Vervang het/de koolstoffilter(s) wanneer dat nodig is om onaangename luchtjes efficiënt te laten afvoeren.

• Maak de/het vetfilter(s) schoon wanneer dat nodig is om de efficiënte van het vetfilter te behouden.

• Gebruik voor de buizen van het afvoersysteem de maximale diameter zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en het lawaai te minimaliseren. NL23Het apparaat werkt niet:

• Controleer de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten.

• Schakel het apparaat uit en weer in om te zien of de storing zich voor blijft doen. Het afzuigvermogen van de kap is onvoldoende:

• Controleer de afzuigsnelheid en pas deze zo nodig aan.

• Controleer of de filters schoon zijn.

• Controleer de ventilatieopeningen op eventuele verstoppingen. De verlichting werkt niet;

• Controleer het lampje en vervang dit indien nodig.

• Controleer of het lampje correct gemonteerd is. Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zelf op te lossen aan de hand van de suggesties in de “Gids voor het oplossen van problemen”.

2. Schakel het apparaat uit en weer in om te zien of de storing zich voor blijft doen.

Neem, als de storing zich na bovenvermelde suggesties voor blijft doen, contact op het de dichtstbijzijnde Klantenservice. Geef daarbij altijd het volgende aan:

• Een korte omschrijving van de storing;

• Het exacte type en model van het apparaat;

• Het servicenummer (nummer na het woord “Service” op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje;

• Uw telefoonnummer. Neem, indien reparaties noodzakelijk zijn, contact op met een erkende Klantenservice (om er zeker van te zijn dat er originele vervangingsonderdelen worden gebruikt en de reparatie correct wordt uitgevoerd).

OPSPOREN VAN STORINGEN

KLANTENSERVICE - Gebruik nooit stoomreinigers. - Koppel het apparaat los van de netvoeding. BELANGRIJK: gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddellijk met een vochtig doekje.

• Reinig de oppervlakken met een vochtig doekje. Als de buitenkant zeer vuil is, voeg dan een paar druppels afwasmiddel toe aan het water. Afdrogen met een droge doek. BELANGRIJK: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Deze kunnen mettertijd het emaillen oppervlak beschadigen.

• Gebruik reinigingsmiddelen die speciaal bedoeld zijn voor afzuigkappen en volg de aanwijzingen van de fabrikant op. BELANGRIJK: reinig de lters minstens eenmaal per maand om olie- of vetresten te verwijderen. WAARSCHUWING: REINIGING NL24NL25 - draag beschermende handschoenen. - koppel het apparaat los van het elektriciteitsnet. VETFILTERS Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) afgewassen worden. Het kan zijn dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft beslist geen nadelige invloed op het filtervermogen. Trek aan de handgreep om het filter eruit te halen. Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

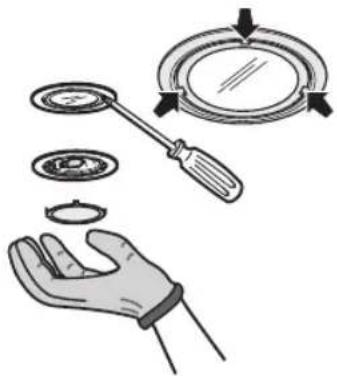

VERVANGEN VAN DE HALOGEENLAMPJES

BELANGRIJK: gebruik uitsluitend halogeenlampjes van max. 10 W - G4.

1. Koppel de afzuigkap los van het elektriciteitsnet.

2. Gebruik een kleine platte schroevendraaier om het beschermkapje voorzichtig op te tillen in de

buurt van de drie aangegeven punten en neem het kapje weg.

3. Haal het kapotte lampje eruit en plaats een nieuw.

4. Sluit het beschermkapje weer (klikbevestiging).

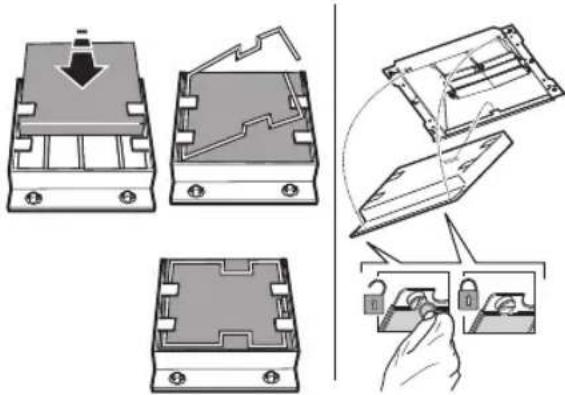

ACTIEF KOOLSTOFFILTER (uitsluitend voor modellen met luchtcirculatie): reinig het koolstoffilter eens per maand in de afwasmachine, met een normaal afwasmiddel en op de hoogste temperatuur. Het wordt geadviseerd het filter zonder ander serviesgoed in de afwasmachine schoon te maken. Om het koolstoffilter te reactiveren, moet het na het wassen gedurende 10 minuten op 100° C in de oven gedroogd worden. Vervang het koolstoffilter om de 3 jaar. Montage van het koolstoffilter:

1. Verwijder het vetfilter.

2. Bevestig het koolstoffilter eerst aan de achterkant aan het metalen lipje van de afzuigkap,

en vervolgens aan de voorkant met de twee knoppen.

3. Monteer het vetfilter weer

WAARSCHUWING: ONDERHOUDNL26 De afzuigkap is ontworpen om als "model met luchtafvoer naar buiten" of als "model met luchtcirculatie" geïnstalleerd en gebruikt te worden. Opmerking: het model met elektrische klep kan alleen als "model met luchtafvoer naar buiten" werken en de afvoerpijp moet op een randafzuigapparaat worden aangesloten. Model met luchtafvoer naar buiten Damp en stoom worden naar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuitlaat van de kap wordt bevestigd. Op basis van de aangeschafte afvoerpijp moet voor een goed bevestigingssysteem aan het verbindingsstuk van de luchtuitlaat worden gezorgd. BELANGRIJK: Als het/de koolstoffilter(s) al geïnstalleerd is/zijn moet(en) dit/ze worden verwijderd. Model met luchtcirculatie De lucht wordt door het/de koolstoffilter(s) gefilterd en in de omliggende ruimte gerecycled. BELANGRIJK: Controleer of de recirculatie van de lucht goed verloopt. Als de kap geen koolstoffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen. De installatie van de afzuigkap moet uit de buurt van zeer vuile plaatsen, ramen, deuren en warmtebronnen uitgevoerd worden. Bij de afzuigkap is al het benodigde materiaal voor installatie op de meeste gangbare wanden/plafonds bijgeleverd. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschikt zijn voor het type wand/plafond. Bovenkastjes aan de zijkant Bovenkastjes aan de zijkant middellijn 65 cm (kooktoestellen op gas of gemengd) 50 cm (elektrische kooktoestellen) oppervlak van de kookplaat min. 900 mm (groot model 90 cm) min. 600 mm (groot model 60 cm) BIJGELEVERD MATERIAAL

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

INSTALLATIE-AFMETINGEN Haal alle onderdelen uit de verpakkingen. Controleer of alle onderdelen aanwezig zijn.

• Gemonteerde afzuigkap met motor, lampjes en vetfilters geïnstalleerd.

• Montage- en gebruiksinstructies

• 1 steunprofiel voor de schouw

• Alleen voor de versie met luchtcirculatie : 1 luchtstroomrichter + 2 schroeven Ø 2,9 x 6,5NL27 De genummerde instructies hieronder hebben betrekking op de tekeningen op de laatste bladzijden van deze handleiding, waarin u de nummers terugvindt. Opmerking: Sommige instructies verschillen op basis van de afmetingen in de breedte of in de hoogte van de behuizing van de afzuigkap; in dat geval worden de verschillen in installatie zowel in de tekst als op de tekeningen aangegeven.

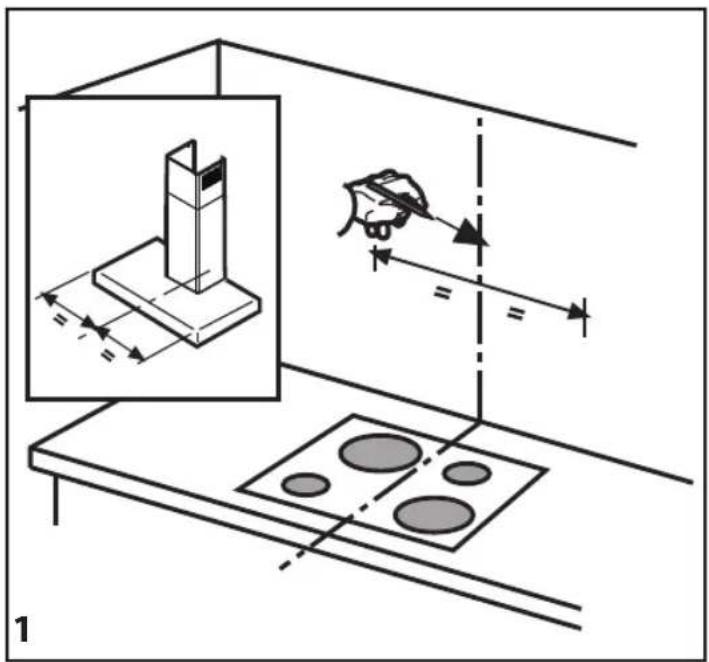

1. Teken op de muur tot aan het plafond een streep, die overeenkomt met de middellijn van de kap.

2. Breng het boorschema aan op de muur (plak het vast met plakband): de verticale middenlijn op het boorschema moet gelijk lopen met de middenlijn die u op de wand hebt getekend. Bovendien moet de onderste rand van het boorschema samenvallen met de onderste rand van de afzuigkap. Boor een gat.

3. Verwijder het boorschema, en plaats pluggen en schroeven zoals aangegeven.

4. Gedeeltelijk vastschroeven

5. Breng het steunprofiel voor de schouw op de muur tegen het plafond aan. Boor gaten en steek pluggen in de muur zoals aangegeven. Bevestig het steunprofiel. 6. Alleen voor de uitvoering met luchtafvoer naar buiten - afvoer naar achteren: Maak een gat in de achterwand om de afvoerpijp doorheen te voeren. 7. Alleen voor de uitvoering met luchtafvoer naar buiten - afvoer naar het plafond: Maak een gat in het plafond om de afvoerpijp doorheen te voeren.

8. Bereid de aansluiting op de netvoeding van uw woning voor.

9. Uitsluitend voor het model met luchtcirculatie: Bevestig de luchtstroomrichter aan het steunprofiel van de schouw.

10. Verwijder de vetfilter(s).

11. Verwijder de band waarmee het doosje met elektronica op de motorbehuizing is bevestigd.

Opmerking: de tekening is slechts indicatief, de kast kan tijdelijk op andere zijden van de motorbehuizing bevestigd zijn.

12. Hang de afzuigkap aan de muur.

13. Stel de horizontale ophanging van de kap bij.

14. Regel de afstand van de afzuigkap tot de muur.

15. Teken het/de gat(en) voor de definitieve bevestiging van de afzuigkap op de muur zoals aangegeven.

16. Haal de afzuigkap van de muur.

17. Boor gaten en steek pluggen in de muur zoals aangegeven.

18. Hang de afzuigkap weer aan de muur.

19. Bevestig de kap definitief met schroeven aan de muur zoals aangegeven.

20. Til het doosje van de elektronische bediening op.

21. Bevestig de aansluitdoos met de reeds gedeeltelijk aangedraaide schroeven op de motorbehuizing.

22. Steek het netsnoer in de aansluiting.

23. Bevestig de kabelklem aan het snoer.

BELANGRIJK: Deze handeling moet verplicht worden uitgevoerd. De klem zorgt ervoor dat het netsnoer niet per ongeluk losgetrokken wordt. Voer de aansluiting op de netvoeding van uw woning uit.

24. Sluit een rookafvoerbuis aan op de koppelingsring; de afvoerbuis moet naar buiten gericht worden (

versie met afzuiging naar buiten ) of naar de luchtstroomrichter ( versie met luchtcirculatie

25. Plaats de schouw over de kap zodat de afzuiggroep volledig afgedekt is.

26. Haal het bovenste gedeelte weg en bevestig de schouw met de schroeven zoals aangegeven.

27. Installeer het koolstoffilter (

Alleen voor de uitvoering met luchtcirculatie ) en monteer het/de vetfilter(s) weer. Controleer of de afzuigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzuigkap.

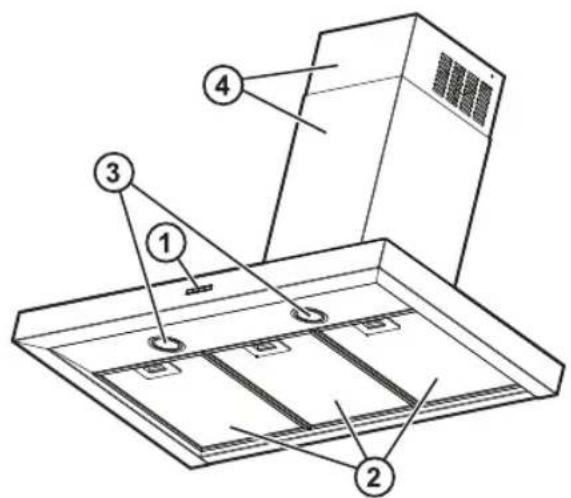

4. Uitschuifbare schouw.

1. Toets OFF / Snelheidsverlaging (vermogen) van de luchtafvoer

2. Toets ON / Snelheidsverhoging (vermogen) van de luchtafvoer

Opmerking: Opmerking: De hoogste snelheid (booster-vermogen) is tijdgestuurd en duurt 5 min. (lampje c knippert), daarna keert de kap terug naar snelheid (vermogen) 2.

3. Toets ON/OFF Timer: vertraagt de uitschakeling van de gekozen afzuigsnelheid (het vermogen) met 5 minuten.

Opmerking: de toets dient tevens voor "Reset van de signalering verzadiging filters"

4. Toets ON/OFF verlichting

5. Display, hierop wordt weergegeven:

a. Snelheid (vermogen) van luchtafvoer: de signalering draait op grond van de gekozen snelheid (vermogen) van luchtafvoer. Veiligheidswerking: de signalering knippert. b. Verzadiging vetfilter: wanneer deze gaat branden moet er onderhoud aan het filter uitgevoerd worden. c. Timer d. Verzadiging van de filters met actieve koolstof: wanneer deze signalering gaat branden moet er onderhoud aan het filter uitgevoerd worden. Opmerking: deze functie is normaal gesproken uitgeschakeld en mag alleen ingeschakeld worden als de kap gebruikt wordt met luchtcirculatie (met gemonteerd koolstoffilter). Ga hiervoor als volgt te werk: - schakel de afzuigkap uit - houd de toetsen 1 en 3 tegelijkertijd ingedrukt tot de signalering stopt met knipperen (signalering uitgeschakeld) en constant gaat branden (signalering ingeschakeld). - laat de toetsen los. Om uit te schakelen de handeling herhalen, de signalering stopt constant te branden (signalering ingeschakeld) en gaat knipperen (signalering uitgeschakeld). e. Verlichting Veiligheidswerking De afzuigkap is voorzien van een sensor, die, in geval van een plotseling temperatuursverhoging, de luchtafvoer in werking stelt tot een aanzienlijke temperatuurverlaging bereikt is. Resetten van de signalering voor verzadiging van de filters Na het uitvoeren van het onderhoud aan de filters, toets 3 indrukken tot de signalering uitgaat.12
