9031XS - Afzuigkap PKM - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk en model	PKM 9031XS
Materiaal	Roestvrij staal
Afmetingen (H x B x D)	82,5–112,5 cm x 59,6 cm x 33,2 cm
Hoogte telescopische schoorsteen	40–73 cm
Netto gewicht	9,4 kg
Bruto gewicht	12,0 kg
Elektrische voeding	220–240 V ~ 50 Hz
Totaal vermogen	112 W
Bedrijfsmodi	Afvoer / Recirculatie
Energielabel	B
Jaarlijks energieverbruik	44 kWh
Maximaal luchtdebiet	326 m³/h
Minimaal luchtdebiet	208 m³/h
Maximaal geluidsniveau	66 dB
Minimaal geluidsniveau	52 dB
Verlichting	LED, 2 x 1 W
Verlichtingsefficiëntie	61 lux/W (klasse A)
Vetfilter	1 x aluminium, geschikt voor de vaatwasser
Koolstoffilter	Optioneel, model CO4
Aantal snelheden	3
Minimale veiligheidsafstanden	65 cm (keramiek/glas), 75 cm (gas), 85 cm (kolen/olie/hout)
Onderhoud vetfilters	Eenmaal per maand
Vervanging koolstoffilter	Elke 3 tot 6 maanden
Reserveonderdelen	Lamp, vetfilter, koolstoffilter, motor

Veelgestelde vragen - 9031XS PKM

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De minimale afstand hangt af van het type kookplate: 65 cm voor keramische/glazen platen, 75 cm voor gasfornuizen en 85 cm voor kolen-, olie- of houtkachels.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter wordt eenmaal per maand met de hand of in de vaatwasser gereinigd op 30 °C. Gebruik geen schurende of alkalische reinigingsmiddelen (pH > 7). Droog het goed voordat u het terugplaatst.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter kan niet worden gereinigd en moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is optioneel verkrijgbaar (model CO4).

Hoe vervang ik de LED-lamp?

Haal de stekker uit het stopcontact, laat de lamp afkoelen, verwijder het vetfilter, duw voorzichtig de lamp om deze los te koppelen, sluit de nieuwe lamp aan en plaats alles terug.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder afvoerkanaal?

Ja, de afzuigkap kan in recirculatiemodus werken. In dit geval moet er een koolstoffilter worden geïnstalleerd (niet meegeleverd). Er is geen afvoerkanaal nodig.

Wat te doen als de afzuigkap niet aangaat?

Controleer of de stekker goed in het stopcontact zit, of het stopcontact stroom heeft en of de zekering niet is doorgeslagen. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde professional.

Waarom maakt mijn afzuigkap meer lawaai dan normaal?

Meer geluid kan worden veroorzaakt door een geblokkeerd kanaal, vuile filters, een verkeerde installatie of een defecte motor. Controleer de afvoerslang, reinig de filters en zorg ervoor dat het apparaat stevig is bevestigd.

Wat is de aanbevolen diameter van de afvoerslang?

De afvoerslang moet een diameter hebben van minimaal 120 mm (150 mm aanbevolen) en zo kort en recht mogelijk zijn. Een minimale helling van 1 cm/m is nodig om condensatie te voorkomen.

Kan ik de afzuigkap zonder vetfilters gebruiken?

Nee, gebruik zonder vetfilter is gevaarlijk omdat vet zich in het apparaat kan ophopen en brand kan veroorzaken. Gebruik de afzuigkap altijd met de filters op hun plaats.

Hoe kies ik de modus afvoer of recirculatie?

De afvoermodus voert lucht naar buiten af via een kanaal. De recirculatiemodus filtert de lucht en voert deze terug naar de kamer; hiervoor is een koolstoffilter nodig. Kies op basis van uw installatie en behoeften.

GEBRUIKSAANWIJZING 9031XS PKM

Geachte klant! Wij willen u graag bedanken voor de aanschaf van een product uit ons uitgebreide assortiment van huishoudelijke apparatuur. Lees de volledige handleiding voordat u het apparaat voor de eerste keer gaat gebruiken. Bewaar deze

handleiding op een veilige plaats voor toekomstige referentie. Als u het apparaat overdraagt aan een derde partij, overhandig deze handleiding ook aan de ontvanger.

Belangrijke MEDEDELING bij het uitpakken van de afzuigkap !!

Pak de onderdelen van de afzuigkap zeer zorgvuldig uit; anders zult u de afzuigkap beschadigen!

1. Beide onderdelen zijn aangebracht in elkaar.
2. Trek het binnenste gedeelte voorzichtig naar binnen en til het voorzichtig.
3. Blijf het voorzichtig tillen om de "kleine" schoorsteen er uit te halen.

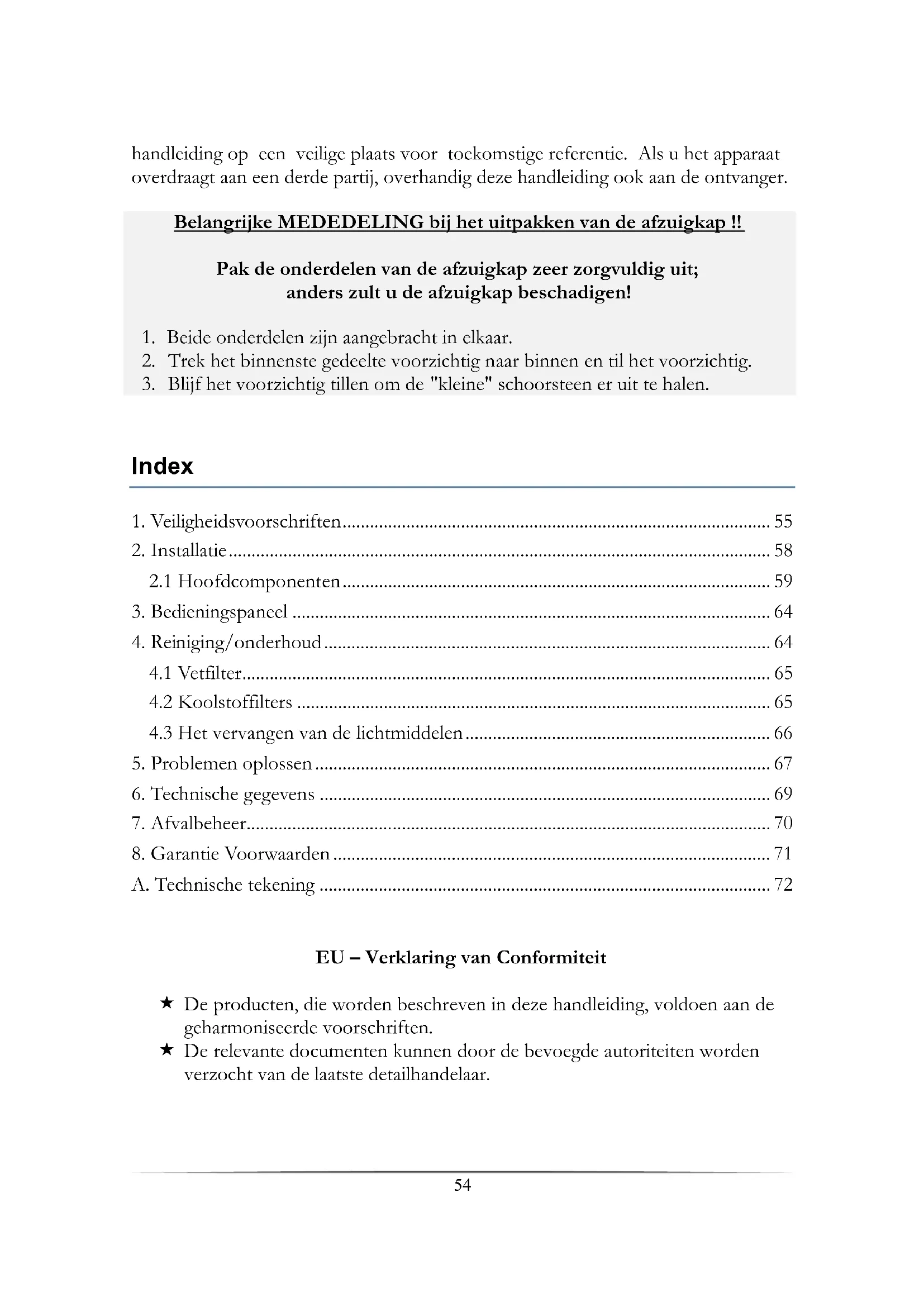

Index

1. Veiligheidsvoorschriften....55
2. Installatie....58
   2.1 Hoofdcomponenten....59
3. Bedieningspancel 64
4. Reiniging/onderhoud....64
   4.1 Vetfilter....65
   4.2 Koolstoffilters 65
   4.3 Het vervangen van de lichtmiddelen....66
5. Problemen oplossen....67
6. Technische gegevens 69
7. Afvalbecheer....70
8. Garantie Voorwaarden....71
   A. Technische tekening 72

EU – Verklaring van Conformiteit

★ De producten, die worden beschreven in deze handleiding, voldoen aan de geharmoniseerde voorschriften.
★ De relevante documenten kunnen door de bevoegde autoriteiten worden verzocht van de laatste detailhandelaar.

De nummers in deze handleiding kunnen in sommige details verschillen van het huidige ontwerp van uw toestel. Volg de instructies toch in een dergelijk geval. Levering zonder inhoud.
i Eventuele wijzigingen, die geen invloed hebben op de functies van het apparaat blijven onder voorbehoud van de fabrikant. De verpakking afdanken in overeenstemming met de geldende lokale en gemeentelijke regelgeving.
Het apparaat dat u heeft gekocht kan een verbeterde versie zijn van het toestel waarvoor deze handleiding werd gedrukt. Niettemin zijn de functies en de bediening identiek. Deze handleiding blijft dan ook nog steeds geldig. Technische wijzigingen en drukfouten blijven onder voorbehoud.

1. Veiligheidsvoorschriften

Lees de veiligheidsinstructies zorgvuldig door voordat u het apparaat voor de eerste keer gaat gebruiken. Alle informatie in deze handleiding dient ter bescherming van degene die het apparaat bedient. Indien u de veiligheidsinstructies negeert, zult u uw gezondheid en leven in gevaar brengen.

GEVAAR! duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel

⚠️ VOORZICHTIG! duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

⚠ WAARSCHUWING! Duidt op een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel.

MELDING! duidt op mogelijke schade aan het apparaat.

Bewaar deze handleiding op een veilige plaats zodat u het altijd kunt gebruiken wanneer het nodig is. U dient zich strikt aan de aanwijzingen te houden of schade aan personen en eigendommen te voorkomen.
i Controleer de technische periferie van het apparaat! Werken alle kabels en aansluitingen naar het apparaat goed? Of zijn ze versleten en/of komen niet overeen met de technische vereisten van het apparaat? Een check-up van bestaande en nieuw-gemaakte aansluitingen moet worden uitgevoerd door een erkende professional. Alle aansluitingen en energie geleidende onderdelen (incl. draden in een muur) moet worden gecontroleerd door een gekwalificeerde professional. Alle aanpassingen aan het elektriciteitsnet, om de installatie van het apparaat in staat te stellen, moet worden uitgevoerd door een gekwalificeerde professional.
i Het apparaat is uitsluitend bestemd voor prive-gebruik.

Het apparaat is alleen bedoeld voor het extraheren/recirculatie van kookdampen in een particulier huishouden.
Het apparaat is alleen bedoeld voor gebruik binnenshuis.
Het apparaat is niet bedoeld om gebruikt te worden voor commerciële doeleinden, tijdens het kamperen of in het openbaarvervoer.
Gebruik het apparaat alleen in overeenstemming met het beoogde gebruik.
i Laat personen die niet vertrouwd zijn met deze handleiding de bediending van het apparaat niet toe.

GEVAAR

1. Gebruik het apparaat niet indien het niet goed werkt, zichtbaar beschadigd is, op de grond is gevallen of het netsnoer/stekker beschadigd is.
2. Het netsnoer dient alleen te worden vervangen door een gekwalificeerde professional.
3. Nooit het apparaat zelf repareren.

4. Gebruik geen haarden die afhankelijk zijn van lucht in de ruimte tijdens het bedienen van het apparaat; anders zullen er zich schadelijke gassen van de open haard vormen in uw huis. Wanneer de afzuigkap tegelijk wordt gebruikt met een schoorsteen (bijvoorbeeld kolen oven), zorg voor voldoende luchttoevoer in de ruimte waar het apparaat geïnstalleerd is. Raadpleeg altijd uw plaatselijke schoorsteenveger. Als u het apparaat in de recirculatie-modus gebruikt, kunt u gelijktijdig haarden gebruiken die afhankelijk zijn van lucht in de ruimte.

5. Indien gas wordt vrijgelaten in uw huis:

Open alle ramen.
Haal het apparaat niet uit het stopcontact en gebruik het bedieningspaneel.
Het apparaat niet aanraken totdat het gas is verdwenen.
Anders kunnen er vonken gegenereerd worden die het gas zullen ontsteken.

⚠ WAARSCHUWING!

1. Wanneer u afzuigkappen gebruikt in combinatie met niet elektrisch bediende apparaten (gas en door middel van olie gestookte apparaten), dient de negatieve druk van de desbetreffende kamer niet meer dan 4 Pa (4 * 10-5 bar) te zijn.
2. Een elektrische voeding van 220-240 V AC/50 Hz is vereist. Gebruik geen socket bord of een multi stopcontact of een verlengsnoer bij de bediening van het apparaat met 220-240 V/50 Hz (AC). Alle elektrische aansluitingen die wellicht beschadigd zijn, moeten worden gerepareerd door een gekwalificeerde professional.
3. Sluit het apparaat alleen aan op een geaard en aparte stopcontact.
4. Het apparaat moet worden geaard. Maak alleen gebruik van een goede veiligheid contactdoos om het risico van een elektrische schok te minimaliseren. De

technische gegevens van uw energievoorziening moeten voldoen aan de gegevens op het typeplaatje.

1. Uw huiselijk circuit moet uitgerust zijn met een automatische stroomonderbreker.

2. U dient zich strikt te houden aan de minimale afstand tussen afzuigkap en kookplaat:

Minimale afstand kap tot

Vitro keramische ringen / kookplaten	65 cm
Gasfornuis	75 cm
Kolen / olie / kachel hout stoken	85 cm

1. Kook geen geflambeerde gerechten onder de afzuigkap. De vlammen kunnen het apparaat beschadigen en/of brand veroorzaken.

2. Laat de gasstralen van een gaskookplaat niet zonder kookgerei. De vlammen kunnen het apparaat beschadigen en/of brand veroorzaken.

3. Indien je bakt, houd permanent een oogje op de olie daar het vlam kan vatten. Het risico op zelfontbranding stijgt bij herhaaldelijk gebruik van de olie.

4. Voer niks uit op de kookplaat met open vuur of brand. De vlammen kunnen het apparaat beschadigen en/of brand veroorzaken.

5. De afvoerslang mag niet gemaakt zijn van brandbare materialen of brandbare materialen bevatten.

6. De afgezogen lucht mag niet worden uitgevoerd door een uitlaatpijp van een verwarming of dergelijke, niet elektrisch aangedreven, apparaten.

7. Gebruik het apparaat alleen met geplaatste vetfilters. Anders zal-recirculatie vervoerd vet deponeren in het apparaat en het uitlaatsysteem. BRANDGEVAAR! Reinig of vervang de filters regelmatig.

8. Haal de stekker uit het stopcontact vóórdat u het apparaat gaat schoonmaken en onderhouden.

9. Indien dit niet gebeurt zal een verhoogd risico op brand veroorzaakt worden als gevolg van vetophopingen.

10. Tijdens het uitpakken, moet het verpakkingsmateriaal (plasticzakken, stukken piepschuim, etc.) uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!

11. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke en verstandelijke vermogens of gebrek aan ervaring en kennis worden bediend, indien zij onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het toestel en de risico's begrijpen die betrokken zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiksvriendelijk onderhoud mag niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

12. Houd altijd toezicht op kinderen, zodat ze niet met het apparaat spelen.

⚠️VOORZICHTIG!

1. Bereikbare delen van de kap kunnen heet worden tijdens het koken.
2. Voer de installatie van het apparaat met minimaal twee personen uit. Gevaar voor beschadiging. Kans op letsel!

MELDING!

1. Het apparaat moet vervoerd en geïnstalleerd worden door ten minste twee personen.
2. Pak de onderdelen van de afzuigkap zeer zorgvuldig uit; anders zult u deze beschadigden.
3. Verwijder de volledige verpakkingsmaterialen voor ingebruikname. Het apparaat kan zijn uitgerust met een transportbeveiliging. Verwijder de transportbeveiliging volledig. Wees heel voorzichtig bij de verwijdering. Gebruik geen agressieve reinigingsmiddelen om resten van het transportlock te verwijderen.
4. Reinig en onderhoud het apparaat regelmatig om de goede werking en optimale prestaties mogelijk te maken.
5. Neem de meegeleverde onderdelen uit de verpakking en de polystyreen-componenten.
6. Controleer of het netsnoer en het apparaat niet zijn beschadigd voor de elektrische aansluiting.

2. Installatie

1. De diameter van de uitlaatslang moet voldoen aan de diameter van de verbindingsring.
2. Als uw apparaat is uitgerust met een koolstofffilter, verwijder het koolfilter voordat u het apparaat in de extractie-modus bedient. Het koolfilter moet alleen worden gebruikt in de luchtcirculatie-modus.
3. De uitlaatpijp dient zo kort en recht mogelijk te zijn. De diameter van de uitlaatslang moet ten minste 120/150 mm (zie hoofdstuk TECHNISCHE DATA) zijn. Anders dient u meer geluid en verminderde prestatics van uw apparaat te verwachten.
4. De juiste maximale buighoek naar buiten toe is 120 ⁰ .
5. Gebruik alleen gladde buizen of flexibele, niet-ontvlambare uitlaat slangen.

6. Wanneer de afvoerleiding horizontaal is aangesloten, wordt een minimum dalende helling van 1 cm/m en een helling van 2 ⁰ vereist. Anders zal condensaat in de motor van de kap komen.

7. Wanneer een afvoerleiding wordt gebruikt, moet het einde van de afvoerslang worden aangepast in de richting van de stroming.

8. Als de uitlaatleiding koele omgevingen passeert (bijvoorbeeld een zolder), kan een temperatuurgradiënt optreden in de verschillende delen van de afvoerbuis zodat condens wordt gegenereerd. Een goede isolatie van de overeenkomstige delen van de afvoerbuis is dan nodig. Rust zo'n afvoerpijp met een condensopvang indien nodig.
9. Afhankelijk van het model is de kap voorzien van een (top) of twee (top, achterzijde) uitlaten.
10. De stationair uitlaat wordt afgedekt door een plastic kapje. U kunt dit kapje verwijderen door het linksom te draaien. Gebruik het kapje om de stationair uitlaat af te dekken.

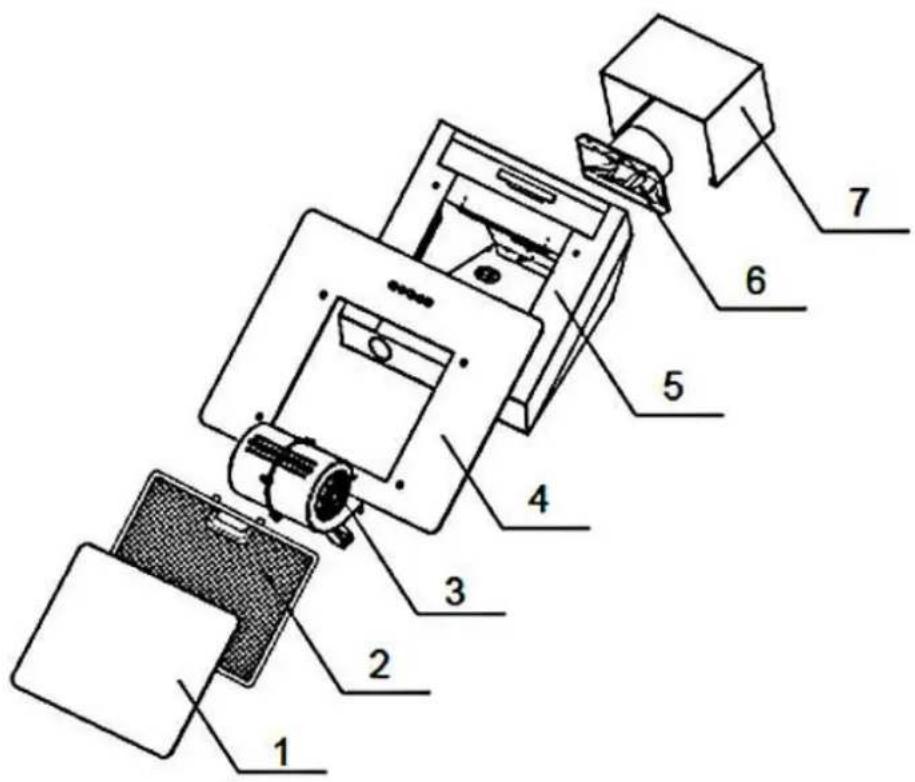

2.1 Hoofdcomponenten

2 Vetfilter
4 Afdekplaat (behuizing)
6 Éénrichtingsklep

Ook inbegrepen: schoorsteen bevestigingsklem, boorgat stencil, handleiding.

Installatie stappen (extractie modus)

⚠ WAARSCHUWING! Indien u de schroeven niet goed draait of het apparaat niet installeert in overeenstemming met deze instructies kan dat leiden tot elektrische schokken.

⚠ WAARSCHUWING! Beschadig de bedrading in de muur niet tijdens het boren.

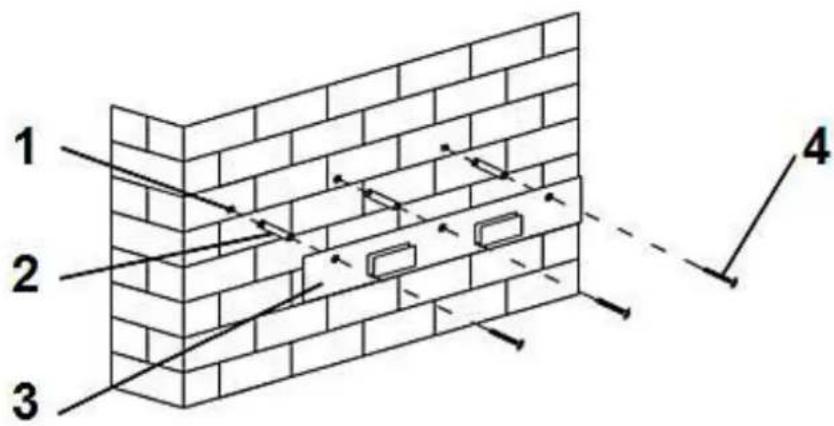

1. Boor 3 gaten (diameter 8 mm) in de muur en bevestig de ophangelement met de meegelverde schroeven en pluggen.

1 boorgaten

2 pluggen

3 ophangelement

4 schroeven 4mm*30mm

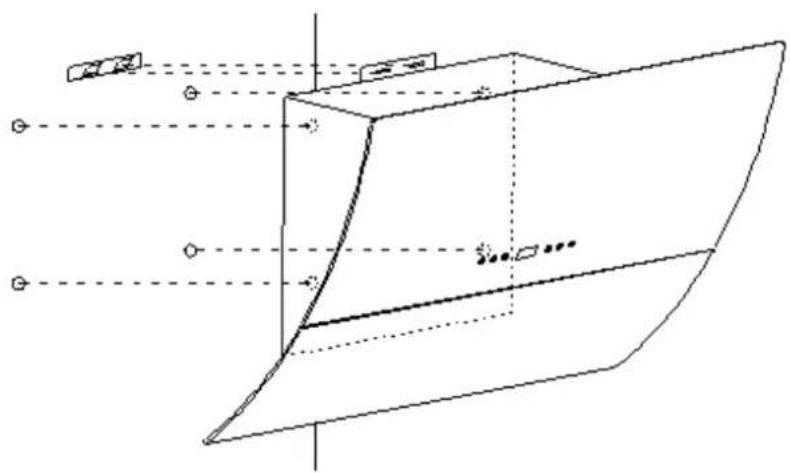

1. Schuin vormgegeven afzuigkappen: Boor vier extra gaten (∅ 8 mm).

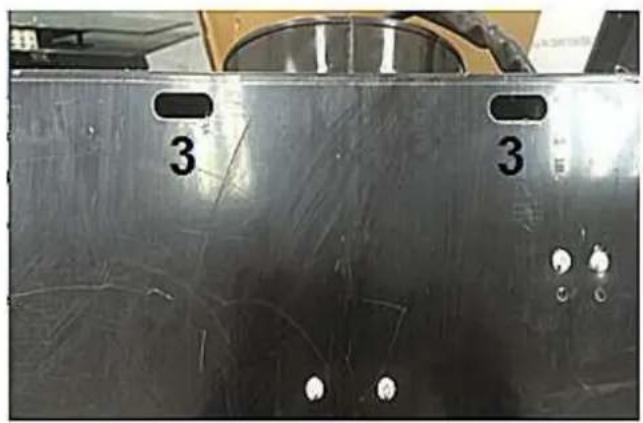

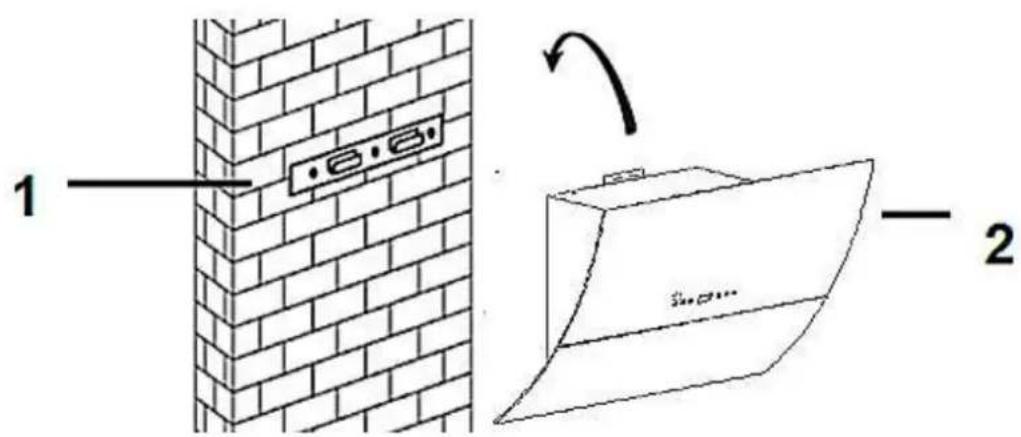

1. Hang de kap op de bevestigde ophangelement en bevestig de apparaat (zie ook step 2). Controleer de juiste positie van de kap (bebruik een waterpas).

1 ophangelement

2 kap

3 openingen

1. Bevestig de keerklep aan de uitblaasopening. Bevestig de afvoerslang aan de keerklep

1) afvoerslang

2) kap

Installatie /schoorsteen

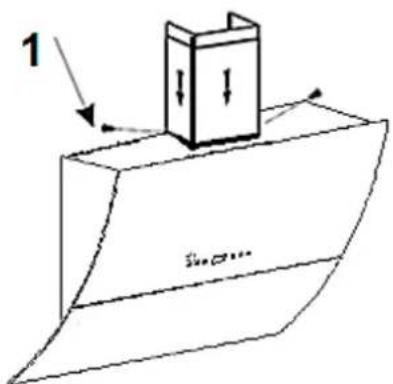

1. Bevestig de onderste schoorsteen met 2 pcs. 4x8 mm schrouven.

1) schrouve

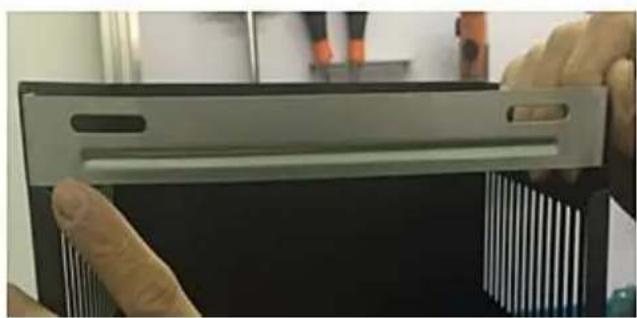

1. Beweeg de schoorsteen op en neer en stel het goed in. Bevestig de schoorsteen met 2 pcs. 4x8 mm schrouven aan plaat 1.

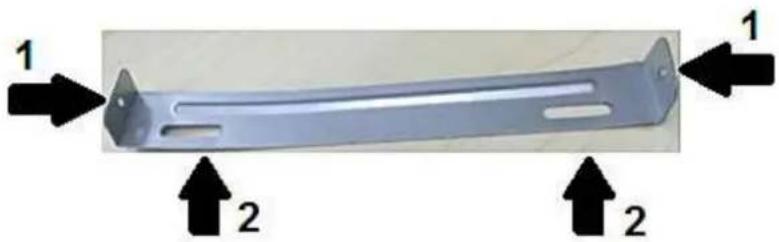

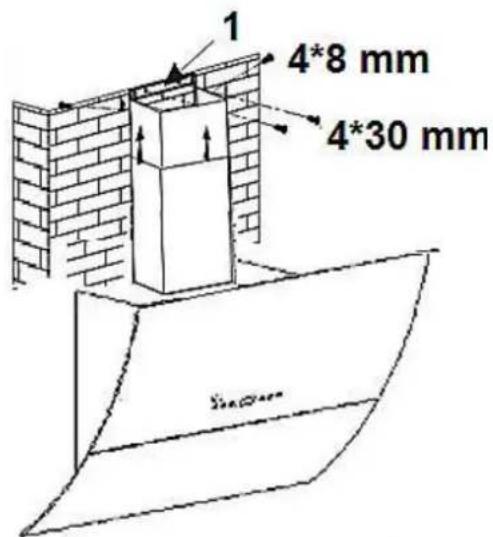

1. Befestig plaat 2 met 2 pcs. 4*8 mm schrouven.

2. Bevestig de schoorsteen met 2 schrouven.

1 plaat 2

1 4*8 mm schrouven

2 4*30 mm vis + pluggen

1. Plaats de vetfilters. Controleer de juiste positie van de kap (bebruik een waterpas).

Installatie (Recirculatie modus)

1. Identiek installatie, maar zonder afvoerslang.

1. Verwijder de verfilters. Druk op de open-knop. Trek de fetvilters benedenwaarts.

⚠ WAARSCHUWING! Haal de stekker van het apparaat voordat u de koolstofffilter installeert. Alleen voor luchtcirculatie modus!

⚠ WAARSCHUWING! Plats de koolstofffilter naar behoren.

MELDING! De zuigkracht is afgenomen door de geïnstalleerde koolstoffilters.

Koolstofffilter op aanvraag verkrijgbaar.

www.pkm-online.de

3. Bedieningspaneel

Schakelt het licht aan.

0

Uit.

1

Lage snelheid.

2

Medium snelheid

3

Hoge snelheid.

MELDING! Druk nooit op twee snelheidsknoppen tegelijk. Om de snelheid in te stellen druk eerst op "0"!

MELDING! Schakel de verlichting alleen aan als het apparaat in werking is. Schakel de lichten niet aan om de kamer te verlichten.

4. Reiniging/onderhoud

⚠ WAARSCHUWING!

Haal de stekker uit het stopcontact voordat u het apparaat gaat reinigen of onderhouden.

Het negeren van de schoonmaak en onderhoud instructies zal een verhoogd risico op brand tot gevolg hebben.

MELDING!

➢ Trek alle ringen en armbanden uit alvorens het apparaat te reinigen of te onderhouden; anders zult u het oppervlak van het apparaat beschadigen.

1. Reinig de behuizing van het apparaat met een geschikt reinigingsmiddel. Gebruik een dergelijk product zorgvuldig en economisch.
2. Reinig het bedieningspaneel niet met reinigingsmiddel. Gebruik alleen een vochtige doek. Anders kunnen de elektronische onderdelen van de besturing beschadigd raken.
3. Reinig de glazenpanelen alleen met een geschikt reinigingsmiddel.
4. Wanneer u de vetfilters of de koolstoffilters schoonmaakt of vervangt, maak ook alle zichtbare onderdelen op de bodem van het apparaat schoon met een zachte, niet-bijtende en vetoplossend schoonmaakmiddel.
5. Beschadig het rooster van metalen vetfilters niet. De kleur van het metaaloppervlak kan veranderen vanwege veelvuldig reinigen en het gebruik van agressieve reinigingsmiddelen.
6. Zulke veranderingen beïnvloeden de capaciteiten van het apparaat niet en geven geen reden voor klachten.
7. Gebruik geen stoomreiniger. KANS OP ELEKTRISCHE SCHOK!
8. Gebruik geen schurende reinigingsmiddelen.

4.1 Vetfilter

Aluminium filter

U hoeft aluminium filters niet te vervangen. Reinig ze een keer per maand handmatig of in de afwasmachine (30 ⁰ ). Gebruik geen scherpe of bijtende reinigingsmiddelen. Gebruik geen schuurmiddelen! Gebruik geen alkalische vaatwasser-reinigingsmiddelen! (pH meer dan 7). Zet de filter niet in de vaatwasser samen met servies. Filters die zijn geblokkeerd met voedselresten dragen geen garantie. Droog de filters goed af voordat u ze opnieuw installeren.

4.2 Koolstoffilters

Conventionele koolstoffilters kunnen niet worden gereinigd. De capaciteit van deze filters is beperkt. U kunt dergelijke filters gebruiken voor ongeveer 3-6 maanden. Vervang een lege filter. Meer informatie vindt u op het filter verpakking.

4.3 Het vervangen van de lichtmiddelen

1. ⚠ WAARSCHUWING! Trek de stekker uit het stopcontact.
2. Laat de lamp afkoelen voordat u deze vervangt.
3. Verwijder het vetfilter. De lichtmiddel voorzichtig uitdrukken.
4. Trek het LED-lichtmiddel voorzichtig uit. Ontkoppel het lichtmiddel van de verbindingskabel.

1. Het nieuwe lichtmiddel met de verbindingskabel verbinden.
2. Bevestig het nieuwe lichmiddel.-.

Het apparaat werkt helemaal niet.

➢ de stekker van het apparaat is niet aangesloten op het stopcontact.
▶ de stekker is los komen te zitten.
- het stopcontact wordt niet met energie gevoed.
▶ de zekering is uitgeschakeld.
- controleer de betreffende stopcontact door een andere apparaat in te schakelen.
▶ controleer de zekering.

de spanning is te laag. Vergelijk de gegevens op het typeplaatje met de gegevens van uw energieleverancier.

Het lampje brandt, maar de motor werkt niet.

▶ ventilatiedemper geblokkeerd.

▶ verwijder verstopping.

▶ vervang motor.

Abnormale motorische-geur.

▶ motor defect

▶ vervang motor

Smeer van olie.

eenrichtingsklep lekt

sluit de klep

➢ aansluiting basis afzuigkaptelescopische schoorsteen is lek

➢ dicht de verbinding met een geschikt materiaal

Apparaat trilt.

▶ motor niet goed vast

▶ stel motor goed vast

▶ kap niet goed vast

▶ stel kap goed vast

Onvoldoende zuig capaciteit.

▶ te grote afstand kap-kookplaat

▶ verlaag positie van de kap

▶ te veel trek vanwege open deuren

▶ sluit de deuren/ ramen

▶ en/ of ramen

▶ montagerail is niet stevig vast

fix montagerail goed

draai de schroeven vast

Als de kap niet goed werkt en/of je een toename van geluid kunt horen, check onderstaande schema:

◆ Onjuiste afmeting van het luchtkanaal.

◆ Obstructie in het luchtkanaal.

◆ De diameter van het luchtkanaal van kap tot wand-doos moet 120 mm zijn;

❖ anders wordt de capaciteit van de motor verminderd.

Als je een hor op de muur-doos hebt geïnstalleerd, kan de ontluchter worden
✿ belemmerd. Controleer door het verwijderen van de hor.
Als de afdekplaat van de inbouwdoos is voorzien van stevige en schuine lamellen, kan de ontluchter worden belemmerd. Controleer door het verwijderen van de afdekplaat.
Installeer een afdekplaat met beweegbare lamellen, die de ontluchter niet belemmert.
- Controleer de staat en de reinheid van de filters.
- Controleer of de lucht die wordt gezogen door de kap wordt vervangen om onderdruk te voorkomen.
- Wanneer u uw apparaat draait in recirculatie-modus, controleer dan of het koolstofffilter op tijd vervangen is (min. Elke 3-6 maanden).

Indien het apparaat een storing heeft die niet wordt aangegeven op het schema of als u alle items op de schema hebt gecontroleerd, maar het probleem blijft zich voordoen, neem dan contact op met de winkel waar u het apparaat hebt gekocht.

Model	Afzuigkap
Materiaal	Edelstaal
Inbouw breedte/cm	60.00
Mechanische knoppen	5
Recirculatie / extractie modus*	✓	✓
Energieverbruik/jaar (AEC hood )	44.0 kW/h
Energie-efficiëntieklasse	B
Fluiddynamische efficiëntie (FDE hood )	19.0
Fluiddynamische-efficiëntieklasse	C
Verlichting efficiëntie (LE hood )	61.0 lux/W
Verlichting-efficiëntieklasse	A
Vet afscheiding	48.6 %
Vet-afscheidingklasse	F
Luchtstroom**	208 m 3 /h	326 m 3 /h
Max. luchtstroom Qmax
A- geklasseerd geluidsemissie **	52 dB	66 dB
Vermogen uit (P o )	0.00 W
Vermogen stand-by (P s )	0.00 W
Vermogen verlichting (W l )	2 W (2*1 W/LED)
Aangesloten belasting	112 W
Voltage	220-240 VAC/50Hz
Vetfilter/materiaal/vaatwasmachinebestendig	1	Aluminium ✓
Koolstofffilter ***	1*CO4
Pijpenla	✓
Montagemateriaal	✓
Gcbruiksaanwijzing	✓
Telescopische schoorsteen in cm	40.00-73.00 cm
Afm. H*B*D in cm	82.50-112.50*59.60*33.20
Gewicht netto/bruto in kg	9.40/12.00

Afwijkende gegevens 9039 X/XW

Afm. H*B*D in cm

78.00-108.00*59.60*31.30

* Extractie modus: installatie alleen via schoorsteen of lucht-uitlaat naar buiten, gat/muur = ∅ 120 mm, boring ∅ ca. 130 mm.

** Metingen min./max. vermogen.

*** Optioneel uitrusting.

7. Afvalbeheer

1. Tijdens het uitpakken, moet het verpakkingsmateriaal (plastic zakken, stukken piepschuim, etc.) uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!
2. Oude en ongebruikte apparaten moeten gestuurd worden voor verwijdering naar de verantwoordelijke recyclingbedrijf. Nooit blootgeven aan openvuur.
3. Voordat u een oud apparaat afdankt, dient u deze buiten werking te stellen. Haal de Stekker uit het stopcontact en snij de hele netsnoer door. Gooi het netsnoer en de stekker onmiddellijk weg. Verwijder de deur volledig, zodat kinderen niet in staat zijn om in het apparaat te kruipen daar dit hun leven in gevaar kan brengen!
4. Alle papier en karton dient afgedankt te worden in de bijbehorende containers.
5. Alle kunststof dient afgedankt te worden in de bijbehorende containers.
6. Indien geschikte containers niet verkrijgbaar zijn in uw woonwijk, voer deze materialen af op een geschikte gemeentelijke inzamelpunt voor afval-recycling.
7. Ontvang meer informatie bij uw verkoper of uw gemeente.

Materialen met dit symbool zijn recyclebaar.

Necm dan contact op met uw plaatselijke autoriteiten om meer informatie te ontvangen.

voor grote elektrische apparaten, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dit apparaat is voorzien van een 24-maanden garantie voor de consument, vanaf de oorspronkelijke datum van aankoop, verwijzend naar haar foutloze materiaal-componenten en de foutloze fabricage.

De consument is geaccrediteerd met zowel de garantie die door de fabrikant wordt gegeven als de garantie van de leverancier. Deze zijn niet beperkt tot de garantie van de fabrikant. Elke aanspraak op garantie moet onmiddellijk na de detectie en binnen 24 maanden na de levering worden gemaakt. De garantie geeft geen enkel recht om zich terug te trekken uit de koopovereenkomst of voor een prijsverlaging. Vervangen onderdelen of vervangen apparaten gelden als ons eigendom.

De aanspraak op garantie geldt niet voor:

1. fragiele onderdelen zoals plastic, glas of gloeilampen;
2. kleine wijzigingen van de PKM-producten met betrekking tot hun toegestane conditie indien ze de gebruikswaarde van het product niet beïnvloeden;
3. schade als gevolg van het hanteringsfouten of verkeerde bediening;
4. schade als gevolg van agressieve milieuomstandigheden, chemicaliën, schoonmaakmiddelen;
5. schade veroorzaakt door niet-professionele installatie en transport;
6. schade veroorzaakt door niet-normale huishoudelijk gebruik;
7. schade die buiten het toestel is veroorzaakt door een PKM-product, tenzij er een verplichting wordt opgelegd door wettelijke bepalingen.

De geldigheid van de garantie zal worden beëindigd, indien:

1. de voorschriften van de installatie en de bediening van het apparaat niet worden nageleefd.
2. het apparaat wordt gerepareerd door een niet-professional.
3. het toestel beschadigd is door de leverancier, de installateur of een derde partij.
4. de installatie of de start-up op ongepaste wijze wordt uitgevoerd.
5. het onderhoud onvoldoende is of onjuist uitgevoerd is.
6. het apparaat niet gebruikt wordt voor het beoogde doel.
7. het toestel beschadigd is door overmacht of natuurrampen, met inbegrip van, maar niet beperkt tot brand of explosions.

De aanspraak op garantie verlengt de garantietermijn niet, noch begint een nieuwe garantietermijn hierdoor. Het geografische toepassingsgebied van de garantie wordt beperkt met betrekking tot toestellen die worden gekocht en gebruikt worden in Duitsland, Oostenrijk, België, Luxemburg en Nederland.

Neem dan contact op met de winkel waar u het apparaat heeft gekocht.

Onder voorbehoud van wijzigingen

Stand 17.02.2016

Updated 02/17/2016

Bijgewerkt 02/17/2016
