Producttype	Staande vriezer
Merk	Iberna
Model	CO IVF 300
Elektrische voeding	Nominale spanning volgens typeplaatje (tolerantie ±10%)
Klimaatklasse	Omgevingstemperatuur tussen +16°C en +32°C
Koelmiddel	R134a of R600a (isobutaan) afhankelijk van model
Temperatuurregeling	Thermostaatknop (standen 1 tot 7, stop op ●)
Snelvriezen	SUPER-modus (compressor continu aan)
Controlelampjes	Groen (onder spanning), Rood (onvoldoende temperatuur), Geel (SUPER-modus)
Vriescapaciteit	Maximale hoeveelheid aangegeven op typeplaatje
Stroomuitval autonomie	10 tot 12 uur (deur niet openen)
Ontdooien	Handmatig: stekker uittrekken, deur open, uitschuifbare afvoerbak
Onderhoud en reiniging	Binnenkant reinigen met lauw water en zuiveringszout, 2-3 keer per jaar
Deur omkeerbaar	Mogelijk (benodigd gereedschap: buissleutel 8, kruiskopschroevendraaier)
Installatie	Minimaal 5 cm ruimte tussen de condensor en de muur, vermijd warmtebronnen
Aarding	Verplicht (geaard stopcontact)
Meegeleverde accessoires	Verstelbare voetjes, koudeaccumulator (afhankelijk van model)
Reserveonderdelen en repareerbaarheid	Originele onderdelen gebruiken, neem contact op met de verkoper

Veelgestelde vragen - CO IVF 300 IBERNA

Hoe stel ik de temperatuur van de vriezer in?

Draai de thermostaatknop rechtsom om de temperatuur te verlagen. De middelste stand wordt aanbevolen. Gebruik de SUPER-modus voor snelvriezen.

Wat betekent het rode lampje?

Het rode lampje geeft aan dat de temperatuur binnen niet laag genoeg is. Dit kan gebeuren na ingebruikname, als de deur open heeft gestaan, of na het plaatsen van verse producten om in te vriezen. Het gaat uit wanneer de normale temperatuur is bereikt.

Hoe ontdooi ik de vriezer?

24 uur van tevoren de thermostaat op de hoogste stand zetten. Wikkel diepvriesproducten in papier en zet ze koel. Haal de stekker uit het stopcontact, laat de deur open. Zodra de ijslaag is gesmolten, de binnenkant drogen en de producten terugplaatsen. Stekker er weer in en laat de vriezer maximaal 3 tot 4 uur draaien.

Wat is de procedure bij stroomuitval?

Open de deur niet. De producten blijven 10 tot 12 uur bevroren. Als de stroomuitval langer duurt, wikkel de producten dan in speciaal papier en zet ze in een koelkast of koele plaats. Binnen 24 uur consumeren of koken en opnieuw invriezen.

Hoe draai ik de deur om?

Kantel het apparaat 45°. Draai de schroeven van het onderste scharnier los en verwijder de deur. Verwijder de plastic afdekking van het linker bovenste scharnier. Draai de pen van het rechter scharnier los en monteer deze aan de linkerkant. Monteer de deur in omgekeerde richting. Benodigd gereedschap: buissleutel 8 en kruiskopschroevendraaier.

Welk regelmatig onderhoud is nodig?

Reinig de binnenkant 2 tot 3 keer per jaar met een oplossing van lauw water en zuiveringszout. Gebruik geen schurende middelen of oplosmiddelen. Haal altijd de stekker uit het stopcontact vóór het reinigen. Laat de deur op een kier staan als het apparaat langere tijd niet wordt gebruikt.

Waar vind ik het modelnummer en de technische specificaties?

Het typeplaatje bevindt zich aan de binnenkant van de vriezer. Het vermeldt het model, de spanning, het koelmiddel en de maximale vriescapaciteit.

Wat moet ik doen als de vriezer niet werkt?

Controleer eerst de stroomtoevoer (probeer met een lamp). Zorg ervoor dat de stekker in het stopcontact zit en dat de thermostaat niet op stop (●) staat. Verwijder ijs als de verdamper meer dan 4-5 mm ijs heeft. Controleer de luchtcirculatie rond de condensor. Als het probleem aanhoudt, neem dan contact op met uw verkoper en vermeld het modelnummer.

Welk type koelmiddel wordt gebruikt?

Het circuit bevat R134a of R600a (isobutaan). Bij modellen met R600a is het gas brandbaar, dus moet de ruimte groter zijn dan 3 m³ en moeten ventilatieopeningen vrij blijven.

Hoe vries ik verse producten in?

Verplaats reeds ingevroren producten naar het bewaarvak. Zet de thermostaat 24 uur voor het plaatsen van verse producten op de SUPER-stand. Na 24 uur de thermostaat terugzetten naar de oorspronkelijke stand. Overschrijd de maximale hoeveelheid op het typeplaatje niet.

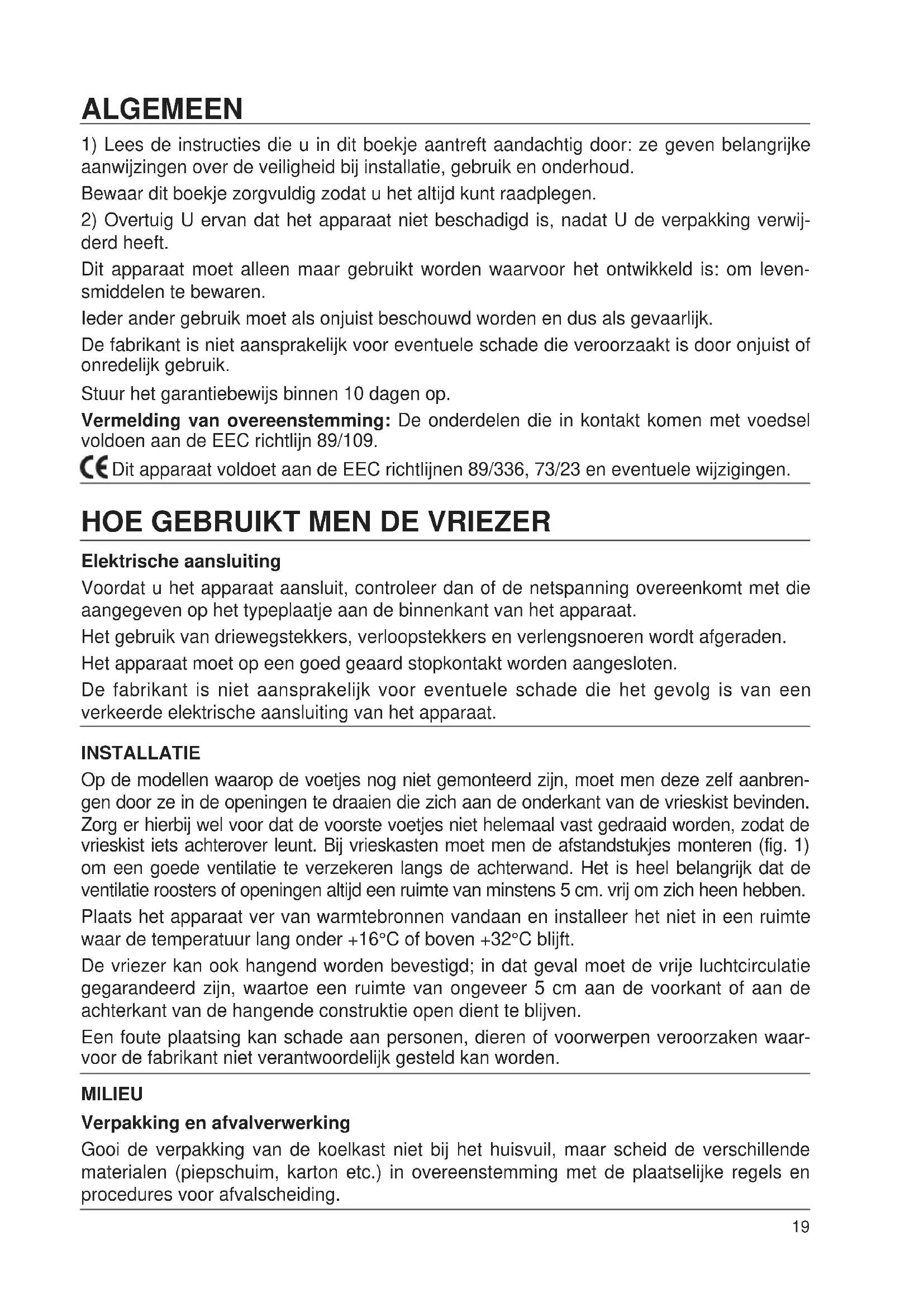

GEBRUIKSAANWIJZING CO IVF 300 IBERNA

1) Lees de instructies die u in dit boekje aantrecht aandachtig door: ze gehen belangrijke aanwijzingen over de verilgheid bij installmentie, gebruik en onderhoud.

Bewaar dit boekje zorgvuldig zodate u het altijd kunt raadplegen.

2) Overtuig U ervan dat het apparaat nicht beschadigd is, nadat U de verpakking verwijderd heeft.

Dit apparaat moet alleen maar gebruikt worden waarvoor het ontwikkeld is: om levensmiddelen te bewaren.

leder ander gebruik moet als onjuist beschouwd worden en dus als gevaarlijk.

De fabrikant is nicht aansprakelijk voor eventuele schade die veroorzaakt is door onjuist of onredelijk gebruik.

Stuur het garantiebewijs binnen 10 dagen op.

Vermelding van overeenstemming: De onderdelen die in Kontaktkommen met voedsel voldoen aan de EEC richtlijn 89/109.

Cit apparatus voldoet aan de EEC richtlijnen 89/336, 73/23 en eventuele wijzigingen.

HOE GEBRUIKT MEN DE VRIEZER

Elektrische aansluiting

Voordat u het apparaat aansluit, controlleren dan of de netspanning overeenkomt met die aangegeven op het typeplaatje aan de binnenkant van het apparaat.

Het gebruik van driewegstekkers, verloopstekkers en verlengsnoeren worden afgeraden.

Het apparaat moet op een goed geaard stopkontakt worden aangesloten.

De fabrikant is nicht aansprakelijk voor eventuele schade die het gevolg is van een verkeerde elektrische aansluiting van het apparaat.

INSTALLATIE

Op de modellen waarop de voetjes nog Niet gemonteerd zijn, moet men deze zich aanbren-gen door ze in de openings te draaien die zich aan de onderkant van de vrieskist bevinden.

Zorg er hierbij wel voor dat de Voorste voetjes Niet helemaal vast gedraaid worden, zodat de vrieskist iota's achterover leunt. Bij vrieskasten moet men de afstandstukjes monteren (fig. 1) om een goede ventilatie te verzekeren langs dechterwand. Het is heel belangrijk dat de ventilatie roosters of openings alttijd een ruimte van minstens 5cm . vrij om zich hebben.

Plaats het apparaat ver van warmtebronnen vandaan en installeer het Niet in een ruimte waar de temperatuur lang onder +16^ of boven +32^ blijt.

De vriezer kan ook hangend worden bevestigd; in dat geval moet de vrije luchtcirculatie gegarandeerd zich, waartoe een ruimte van ongeveer 5 cm aan de voorkant of aan dechterkant van de hangende constructie open dient te blijven.

Een foute plaatsing kan schade aan Personen, dieren of voorwerpen veroorzaken waar-voor de fabrikant Niet verantwoordelijk gesteld kan worden.

MILIEU

Verpakking en afvalverwerking

Gooi de verpakking van de koelkast Niet bij het huisvuil, maar scheid de verschillende materialen (piepschuim, karton etc.) in overeenstemming met deplaatselijke regels en procedures voor afvalscheiding.

Belangrijk

Dit apparaat is CFK-vrij. Het koelsystem bevat hetzij de vloeistof HFK R 134a hetzij het isobutaangas R 600a. Verdere informatatie vindt u op serienummerplaatje in de koelkast.

Reinig het apparaat alleen op die manier en met die materialen zoals staat beschreiben onder het kopje schoonmaken. Anders kunt u het apparaat schade toebrengen.

Koelkasten met isobutaan (R 600a)

Isobutaan is een natuurlijk gas en Niet schadelijk voor het milieu. Isobutaan is wel ontv-lambaar. U moet er.daarom zeker van zich dat:

• bij de installmentie 3 kubieke meter ruimte rond het apparaat vrij blijft;
• de ventilatie van het apparaat Niet worden belemmerd en schoon is;
• het koelsystemeornoch inwendig is beschadigdoord gebruik van scherpe voorwerpen nochuitwendig,omdat de condensator Niet op de juiste manier is schoongemaakt.

Sla het apparaat op voor u het aan het eind van de levensduur van de hand doet. Informeer bij de winkelier of bij de lokale autoriteiten hoe het apparaat op de juiste manier van de hand gedaan kan worden.

TEMPERATUUR INSTELLING

De binnentemperatuur van het apparaat worden beinvloed door de omgevingstemperatuur, de lading en het aantal malen dat de deur geopend worden. Wanner men de ingestelde temperatuur veranderd, kan hetijken dat de motor Niet meteen in werkig gaat. De temperatuur schakelaar zit aan de buitenkant van de vriezer.

Door de knop maar rechts te draaien, worden de temperatuur steeds lager. Het is raadzaam de thermostaatknop op een gemiddelde temperatuur in te stellen en deze een paar cijfers hoger te draaien als de vriezer vaak geopend worden of als de lading erg groot is.

BEDIENINGSPANEEL Fig. 2

Door de stekker in het stopkontakt te steken gaat het groene lichtje (B) branden.

Met de temperatuur knop A kutu de temperatuur in de diepvries regelen.

Bij stand "●" werkt de diepvriezer Niet en is het groene lichtje (B)uit. Door de knop met de klok mee te draaien, worden de diepvriezer in werkig gesteld.

Wanner het rode lichtje gaat branden betekent dat de temperatuur van het vriesgedeelte te hoog is.

Dit kan te makeh hebben met:

• Dat u de deur heeft open latent staan of nicht goed dicht heeft gedaan.
• Het in de vriesgedeelte leggen van vers voedsel.
• Het rodelichtjeGaat uittwanner de temperatuur in het vriesgedeelte het juiste niveau.
  heeft bereikt.

Het gele Lichtje (D) gaat branden als de compressor in werkung worden gesteld; door bijv. dethermostaatknop (A) met de klok mee te draaien en op de "SUPER" stand te zetten.

BEWAREN EN INVRIEZEN

Het symbol **** geeft aan dat diepvriesvoedsel langdurig op lage temperatuur bewaard kan worden en vers voedsel ingevroren kan worden. Als de temperatuur konstant blijft, zich de bewaartijden ook langer, verwijl bij verschillerde temperaturen de bewaartijden verminderen.

Wanner de stroom uittvalt de deur absolutuit nicht openen; Gedurende 10-12 uu r kan het voedsel onveranderd in de vriezer blijven. Mocht de stroomuiitval langer duren, dan moet

het voedsel in keukenpapier gewikkeld worden en zo möglichk in een andere diepvriezer geplaatst worden of tenminste in een koele ruimte. In zo'n geval is het raadzaam de levensmiddelen binnen 24 eer te nuttigen of ze te koken en in te vriezen.

Als het vriesgedeelte is uitgevoerd met extra koeleelementen, dan zorgen deze er bij stroomuitval voor dat de ingevroren waren langer op de juiste temperatuur blijven.

De koelelementen moeten op het bovenste schap geplaatst worden.

Voor de standard koeltests is het aan te raden om alle laden op twee na te verwijdenen.

Om verse Produkten in te vriezen worden aangeraden om:

• Zo nodig het bevroren voedsel over teplaatsen in het bewaarvak.

• Dethermostat op de invriesstand draaien "SUPER" tenminste 24 uur voordat het voedsei in de vriezer geplaatst worden; de schakelaar moet 24 uur na het begin van het inviezen weeper op de beginstand teruggedraaid worden.

De maximaal in te vriezen hoeveelheid volgens Europese normen staat aangegeven op het serienummerplaatje.

ONTDOOION

a) 25 eer voor het ontdooien moet de thermostaatknop maar een hoog getal gedraaid worden om de opgeslagen levensmiddelen zo koud möglich te makeen.
b) Verwijder het voedsel uit de vriezer na het in keukenpapier gewikkeld te hebben en leg het in het koudstevak van de koelkast of in een koele ruimte.
c) Haal de stekker uit het stopkontakt.
d) Laat de deur open staan.
e) Droog na het ontdooien de binnenkant en leg het voedsel terug.
f) Doe de stekker waar in het stopkontakt en LAST het apparaat gedurende tenminste 3-4 eer met de thermostat op een hoog cijfer in werkig staan.

De diepvrieskosten zijn uitgevoerd met een dooiwater afvoersystem dat o.a. besteht uit een afvoerbuisje op de bodem van de diepvriezer.

SCHOONMAKEN

Om onprettige luchtjes te voorkomen is het raadzaam de vriezer tenminste een of twee koer per一年多 schoon te make.

a) Voordat men met een schoonmaak of onderhoudbeurt begint, moet men eerst de stekker uit het stopkontakt halen (het is nicht voldoende om dethermostat op stand te draaien).
b) Haal de levensmiddelen en de ijsblokjesuit de vriezer (zie "ontdooien")
c) Wacht totdat het rijp op de verdamper gesmolten is.
d) Maak de binnenkant van de vriesruimte schoon met laww water waarin u twee lepels soda in opgelost hebt, afspoelen en afdrogen. GEBRUIK GEEN zeep, schuur-of oplosmiddelen.
e) Leg de levensmiddelen wee terug en LAST de vriezer wee werken.

Als de vriezer voor een langeperiode Niet gebruikt worden, kan met het Beste het apparaat schoon maken, de stekker uit het stopkontakt halen en de deur op een kier latent staan.

Voor eventuele reparatie moet men zich wenden tot de fabrikant of importeur. Alleen dan is een veilige en vakkundige reparatie gewaarborgd.

Als het apparaat Niet goed of helemaal Niet werkt, controllerer dan het volgende alvorens de hulp van de servicedienst in te roepen:

1) Is de smelveiligheid (zekering) defekt? Sluit een ander apparaat op het stopkontakt

aan, b.v. een lamp.

2) Zit de steker wel goed in het stopkontakt?
3) Is dethermostat soms op "stand (uit)? Draai deze op stand 4.
4) Zit er soms een te dikke rijplaag op de verdamper (meer dan 4-5 mm.)? Laten ontdooien (zie "ontdooien").
5) Is het voedsel soms opgehoopt aan de binnenkant an de vriezer zodat de ventilatieverhinderd worden?
6) Is er wel genoeg ruimte ache ter de condensor? Plaats de vriezer verder van de muur.

Als men na de bovenvermelde controles nog geen bevredigende werkking krijgt, neem dankontakt op met de importeur, en vermeld hierbij het model dat u aan de binnenkant op het typeplaatje aantreft (of op het garantiebewijs). Door deze informatatie kan de service-dienst sneller en beter ingrijpen.

Belangrijk: De buitenrand van het vriesvak kan lauw warm worden. Dit is geen defect, maar voorkomt vastvriezen.

DRAAIRICHITNG DEUR VERWISSELEN BIJ DIEPVRIESKASTEN

Benodigd gereedschap: — Pijpsleutel nr. 8

Kruiskopschroeevendraaier

Linksdraaiendmake(nfig.3)

1) Het is raadzaam de vriezer neer te leggen of hem 45 graden achefterover te latent hangen,ondat men aan de onderkant van het apparaat要去 werken om de anderscharnier te kunnen werwijderen.
2) Verwijder het onderste scharnier en de bijbehorende sluitringetjes door de schroeven A.
3) Haal de deuren eruit.
4) Haal de plastic huls die de links bovenscharnier bedekt van het paneel.
5) Draai bout Cuit de scharnier rechtsboven en monteer deze aan de linkerkant.
6) Hang de deur waar terug op omgekeerde wijze (3-2); vergeet Niet de afstandringgetjes tussen de deur en het scharnier.
7) Verplaats het handvat van linksaar rechts door de schroeven los te draaien.
8) Zet het apparaat wee rechtop.
