IAN 67160 - Verrekijkers AURIOL - Gratis gebruiksaanwijzing en handleiding

Type product	Zoom verrekijker
Merk	Auriol
Model	IAN 67160
Vergroting	10x tot 30x (continu zoom)
Objectief diameter	60 mm
Scherpstelling	Centrale scherpstelknop en individuele dioptrie-instelling
Instelling oogafstand	Door draaien van de behuizing
Oogschelp	Opklapbaar voor brildragers
Statiefschroefdraad	Ja (onder de behuizing)
Inclusief accessoires	Schoudertas, draagriem, reinigingsdoekje, oog- en lensdoppen, gebruiksaanwijzing
Gebruik	Waarnemen van verre objecten in de open lucht (droog weer)
Reiniging	Zachte doek; voor lenzen, pure alcohol (ethylalcohol) indien nodig
Maximale opslagtemperatuur	60 °C
Veiligheidsmaatregelen	Nooit naar de zon kijken; niet gebruiken bij hevige regen; buiten bereik van kinderen
Recycling	Milieuvriendelijke recyclebare verpakking; gebruikt product naar milieustraat brengen
Zoominstelling	Zijknop (weergave 10-30x)
Draagrieminstelling	Door de lussen en geleiders steken

Veelgestelde vragen - IAN 67160 AURIOL

Hoe stel ik de scherpte van de verrekijker in?

Sluit het rechteroog en draai aan de centrale scherpstelknop totdat u een scherp beeld krijgt voor het linkeroog. Open vervolgens het rechteroog en sluit het linkeroog, draai dan aan de dioptrieregelring om de scherpte voor het rechteroog aan te passen. Onthoud deze instelling voor toekomstige waarnemingen.

Hoe gebruik ik de zoom?

Draai aan de zoomknop aan de zijkant van de verrekijker. De vergrotingsfactor wordt weergegeven op de schaal (van 10x tot 30x). Gebruik de laagste vergroting voor een breed beeld en de hoogste voor verre details.

Kan ik deze verrekijker met een statief gebruiken?

Ja, de verrekijker heeft een statiefschroefdraad (markering 7). Schroef een statiefadapter (niet meegeleverd) met de klok mee vast en bevestig vervolgens het statief. Verwijder de adapter na gebruik door tegen de klok in te draaien.

Hoe reinig ik de lenzen?

Gebruik de meegeleverde doek of een zachte doek. Voor hardnekkige vlekken, bevochtig de doek met een beetje pure alcohol (ethylalcohol). Reinig zonder hard te drukken om krassen te voorkomen. Demonteer de verrekijker nooit voor reiniging.

Wat te doen als het beeld na instelling wazig blijft?

Controleer eerst of de oogschelpen correct zijn gepositioneerd (opgeklapt als u een bril draagt). Zorg ervoor dat de dioptrie-instelling is aangepast aan uw rechteroog. Reinig ten slotte de lenzen als ze vuil zijn.

Hoe stel ik de afstand tussen de ogen in?

Verwijder of nader de twee buizen van de verrekijker door ze rond de centrale as te draaien tot u een enkele lichtcirkel in het gezichtsveld ziet. Deze instelling past de oogafstand aan uw ogen aan.

Kunnen brildragers deze verrekijker gebruiken?

Ja, u hoeft alleen de plastic oogschelpen op te klappen (markering 1). Dit vergroot het gezichtsveld en voorkomt dat de brillenglazen de lenzen raken.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Kijk nooit rechtstreeks naar de zon door de verrekijker, risico op onomkeerbare netvliesschade. Gebruik de verrekijker niet bij hevige regen. Stel ze niet bloot aan temperaturen boven 60 °C. Bewaar ze in de etui op een droge plaats.

Hoe bevestig ik de draagriem?

Steek elk uiteinde van de draagriem (markering 8) door de lus (markering 9), vervolgens door de riemgeleider (markering 4), en dan weer door de lus. Trek stevig aan beide kanten om te blokkeren. Raadpleeg afbeeldingen E en F in de handleiding.

Wat te doen als de verrekijker nat is?

Veeg ze onmiddellijk af met een zachte doek. Gebruik ze niet in de regen. Als er water binnendringt, laat ze dan aan de lucht drogen op een droge plaats, zonder directe warmtebron. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

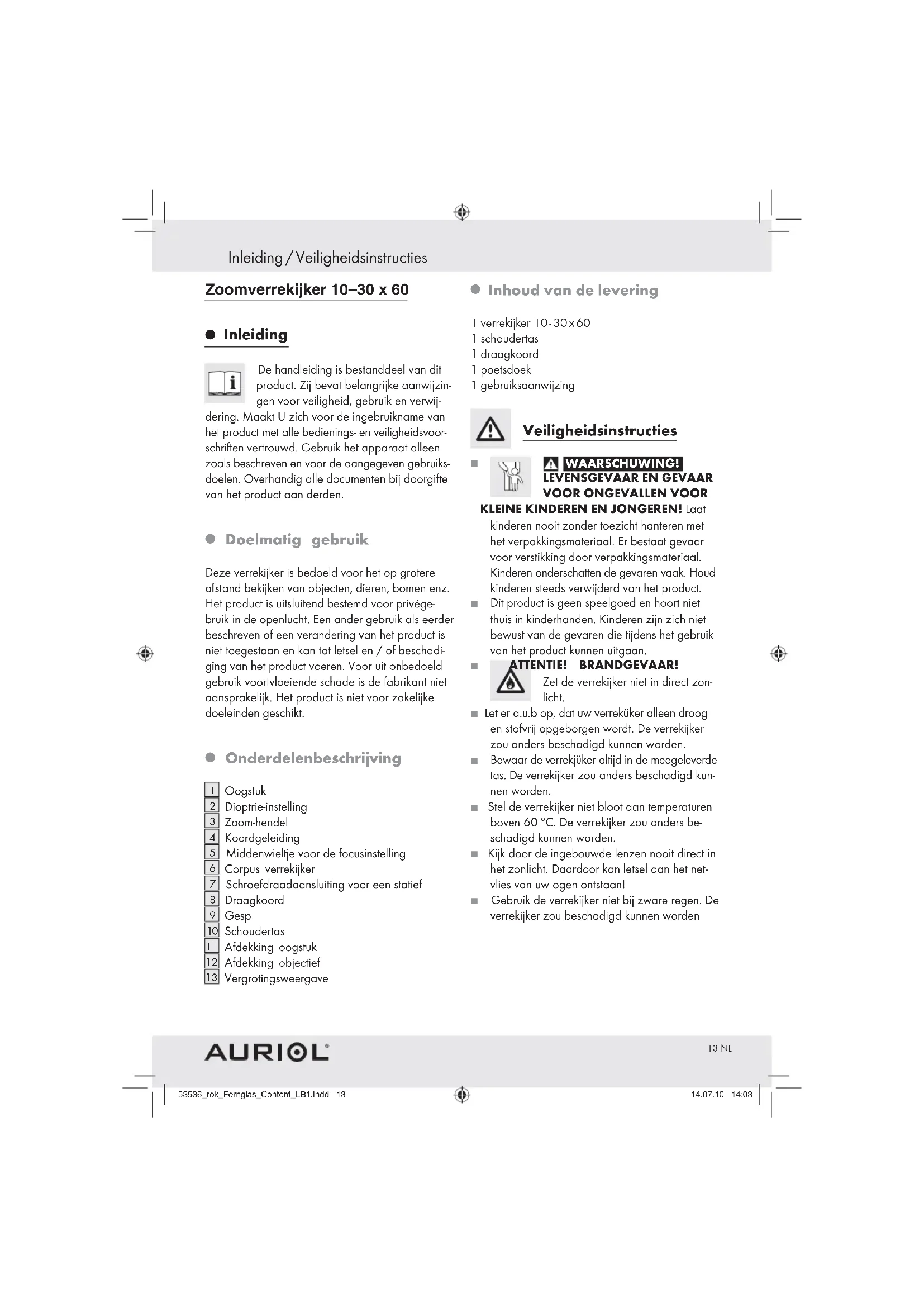

GEBRUIKSAANWIJZING IAN 67160 AURIOL

Inleiding/Veiligheidsinstructies

Zoomverrekijker 10–30 x 60

- Inleiding

De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwij-

dering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven gebruiksoelen. Overhandig alle documenten bij doorgifte van het product aan derden.

- Doelmatig gebruik

Deze verrekijker is bedoeld voor het op grotere afstand bekijken van objecten, dieren, bomen enz. Het product is uitsluitend bestemd voor privégebruik in de openlucht. Een ander gebruik als eerder beschreven of een verandering van het product is niet toegestaan en kan tot letsel en / of beschadiging van het product voeren. Voor uit onbedoeld gebruik voortvloeiende schade is de fabrikant niet aansprakelijk. Het product is niet voor zakelijke doeleinden geschikt.

- Onderdelenbeschrijving

1 Oogstuk
2 Dioptrie-instelling
3 Zoom-hendel
4 Koordgeleiding
5 Middenwieltje voor de focusinstelling
6 Corpus verrekijker
7 Schroefdraadaansluiting voor een statief
8 Draagkoord
9 Gesp
10 Schoudertas
11 Afdekking oogstuk
12 Afdekking objectief
13 Vergrotingsweergave

• Inhoud van de levering

1 verrekijker 10-30x60
1 schoudertas
1 draagkoord
1 poetsdoek
1 gebruiksaanwijzing

Veiligheidsinstructies

目

⚠ WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEINE KINDEREN EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product.

- Dit product is geen speelgoed en hoort niet thuis in kinderhanden. Kinderen zijn zich niet bewust van de gevaren die tijdens het gebruik van het product kunnen uitgaan.

目

NTIE! BRANDGEVAAR! Zet de verrekijker niet in direct zon- licht.

• Let er a.u.b op, dat uw verreküker alleen droog en stofvrij opgeborgen wordt. De verrekijker zou anders beschadigd kunnen worden.
  Bewaar de verrekijker altijd in de meegeleverde tas. De verrekijker zou anders beschadigd kunnen worden.
  Stel de verrekijker niet bloot aan temperaturen boven 60 °C. De verrekijker zou anders beschadigd kunnen worden.
  Kijk door de ingebouwde lenzen nooit direct in het zonlicht. Daardoor kan letsel aan het netvlies van uw ogen ontstaan!
• Gebruik de verrekijker niet bij zware regen. De verrekijker zou beschadigd kunnen worden

AURIOL®

Ingebruikname/Reiniging en onderhoud/Verwijdering

- Ingebruikname

- Scherpte instellen

□ Sluit uw rechteroog.
Stel nu het beeld middels draaien van het mid denwiel 5 zodanig in, dat het beeld voor uw linkeroog scherp en duidelijk wordt.

□ Voer de uiteinden van het draagkoord 8 door de koordgeleidingen 4 (zie afb. D).
☐ Voer de uiteinden van het draagkoord 8 tenslotte door de gespen 9 zoals op afb. E wordt weergegeven.
□ Trek aan beide zijden van de gesp 9 het draagkoord 8 strak. Zo bevestigt u het draagkoord 8 aan de gespen 9.

• Dioptrie-instelling

Open uw rechteroog en sluit uw linkeroog.
Draai aan de dioptrie-instelling 2 tot u het object duidelijk en scherp ziet. Onthoud deze instelling voor latere observaties.

• Oogafstand instellen

Houd uw verrekijker met beide handen vast en beweeg het verrekijkercorpus 6 zodanig (zie afb. B), dat u bij het kijken door de verrekijker slechts een cirkel in uw gezichtsveld heeft (zie afb. C).

- Statief gebruiken

Opmerking: statief en statiefadapter zijn niet bij de levering inbegrepen. Deze kunt u separaat in de vakhandel kopen.

Let bij de montage en het gebruik van een statief absoluut op de bijbehorende gebruiksaanwijzing.
☐ Schroef de schroefdraad van de statiefadapter met de klok mee in de schroefdraadaansluiting van het statief 7. Verbind vervolgens het statief met de ingeschroefde statiefadapter.
□ Verwijder na gebruik het statief van de statiefadapter. Schroef vervolgens de statiefadapter tegen de klok in uit de schroefdraadaansluiting voor het statief 7.

• Vergrotingsfactor instellen

□ Draai aan de Zoom-hendel 3 om de vergrotingsfactor in te stellen.
De vergrotingsfactor (10 - 30) kan alleen worden afgelezen van de vergrotingsweergave ^13

- Oogschelpen van kunststof (voor brildragers)

Stulp de oogstukken 1 om. Dit vergroot het zichtveld en vereenvoudigt de doorkijk voor brildragers.

- Reiniging en onderhoud

□ Demonteer uw verrekijker nooit voor reinigingsdoeleinden.
- Gebruik voor de reiniging de meegeleverde reinigingsdoek of een zachte pluisloze doek.
□ Het reinigen van het gevoelige lensoppervlak dient te geschieden zonder sterke druk.
Indien noch vuilresten op de lenzen blijven zitten, de doek met een beetje zuivere alcohol (spiritus) bevochtigen.

- Draagkoord instellen

□ Voer de uiteinden van het draagkoord 8 door de gespen 9.

- Verwijdering

De verpakking en het verpakkingsmateriaal bestaan uit milieuvriendelijke grondstoffen. Voer deze af in de plaatselijke recyclecontainers.

Verwijdering

Informatie over de mogelijkheden, om het uitgediende artikel na gebruik af te voeren verstrekt uw gemeentelijke overheid.

Productbeschrijving:

Zoomverrekijker 10–30 x 60

Model-nr.: Z30373

Versie: 08/2011
