GEBRUIKSAANWIJZING AC5519CH TRISTAR

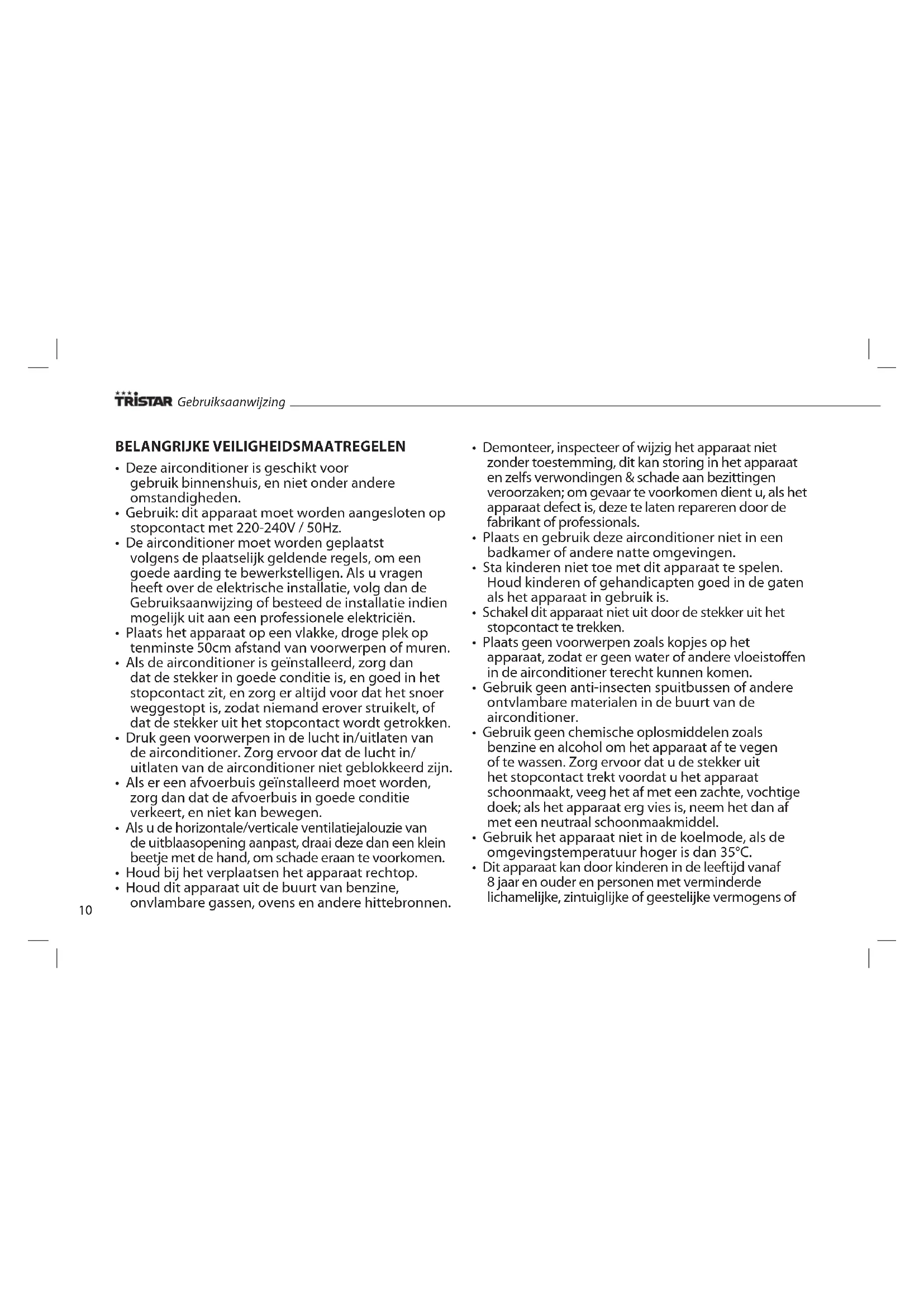

• Deze airconditioner is geschikt voor gebruik binnenshuis, en niet onder andere omstandigheden.

• Gebruik: dit apparaat moet worden aangesloten op stopcontact met 220-240V / 50Hz.

• De airconditioner moet worden geplaatst volgens de plaatselijk geldende regels, om een goede aarding te bewerkstelligen. Als u vragen heeft over de elektrische installatie, volg dan de Gebruiksaanwijzing of besteed de installatie indien mogelijk uit aan een professionele elektriciën.

• Plaats het apparaat op een vlakke, droge plek op tenminste 50cm afstand van voorwerpen of muren.

• Als de airconditioner is geïnstalleerd, zorg dan dat de stekker in goede conditie is, en goed in het stopcontact zit, en zorg er altijd voor dat het snoer weggestopt is, zodat niemand erover struikelt, of dat de stekker uit het stopcontact wordt getrokken.

• Druk geen voorwerpen in de lucht in/uitlaten van de airconditioner. Zorg ervoor dat de lucht in/ uitlaten van de airconditioner niet geblokkeerd zijn.

• Als er een afvoerbuis geïnstalleerd moet worden, zorg dan dat de afvoerbuis in goede conditie verkeert, en niet kan bewegen.

• Als u de horizontale/verticale ventilatiejalouzie van de uitblaasopening aanpast, draai deze dan een klein beetje met de hand, om schade eraan te voorkomen.

• Houd bij het verplaatsen het apparaat rechtop.

• Houd dit apparaat uit de buurt van benzine, onvlambare gassen, ovens en andere hittebronnen.

• Demonteer, inspecteer of wijzig het apparaat niet zonder toestemming, dit kan storing in het apparaat en zelfs verwondingen & schade aan bezittingen veroorzaken; om gevaar te voorkomen dient u, als het apparaat defect is, deze te laten repareren door de fabrikant of professionals.

• Plaats en gebruik deze airconditioner niet in een badkamer of andere natte omgevingen.

• Sta kinderen niet toe met dit apparaat te spelen. Houd kinderen of gehandicapten goed in de gaten als het apparaat in gebruik is.

• Schakel dit apparaat niet uit door de stekker uit het stopcontact te trekken.

• Plaats geen voorwerpen zoals kopjes op het apparaat, zodat er geen water of andere vloeistoffen in de airconditioner terecht kunnen komen.

• Gebruik geen anti-insecten spuitbussen of andere ontvlambare materialen in de buurt van de airconditioner.

• Gebruik geen chemische oplosmiddelen zoals benzine en alcohol om het apparaat af te vegen of te wassen. Zorg ervoor dat u de stekker uit het stopcontact trekt voordat u het apparaat schoonmaakt, veeg het af met een zachte, vochtige doek; als het apparaat erg vies is, neem het dan af met een neutraal schoonmaakmiddel.

• Gebruik het apparaat niet in de koelmode, als de omgevingstemperatuur hoger is dan 35°C.

• Dit apparaat kan door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of11

Airconditioner gebrek aan ervaring en kennis worden gebruikt als zij onder toezicht staan of worden geïnstrueerd over het veilige gebruik van het apparaat en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mag niet door kinderen worden uigevoerd, tenzij zij ouder dan 8 jaar zijn en onder toezicht staan.

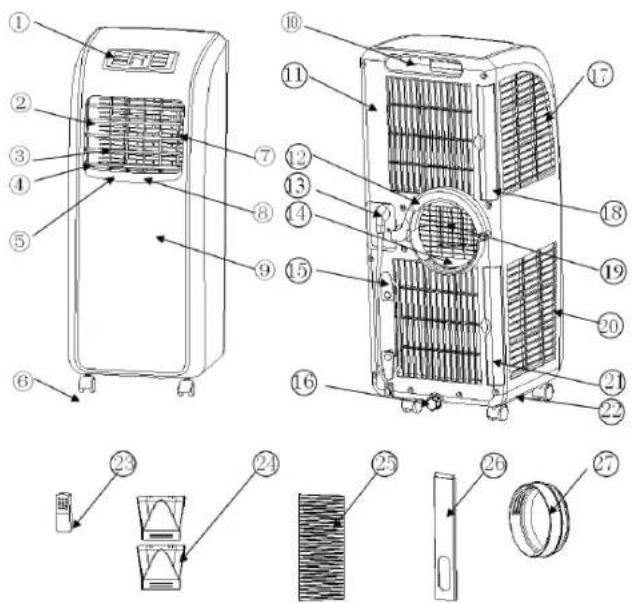

• Houd het apparaat en het snoer buiten bereik van kinderen jonger dan 8 jaar. ONDERDELEN

4. Frame uitblaasopening

8. Hoofdjalouzie verticaal

12. C-vormige sluiting van de warmte uitlaat

14. Onderste luchtkanaal

22. Basisplaat (Rechterzijde: afstandsbediening opbergvak)

23. Afstandsbediening

24. Warmte afvoerslang buitenste aansluiting

27. Ronde Aansluiting12

• Waarschuwing: laat deze mobiele airconditioner voor het eerste gebruik eerst 2 uur lang rechtop staan.

• Deze airconditioner kan eenvoudig binnen verplaatst worden; houd hem tijdens het verplaatsen rechtop. De airconditioner dient op een vlakke ondergrond geplaatst te worden. Plaats en gebruik deze airconditioner niet in een badkamer of andere natte omgevingen. MONTAGE Warmte afvoerslang

• Warmte afvoer buitenste aansluiting (Afbeelding 1A)

• Warmte afvoerslang korte aansluiting (Afbeelding 2A)

• Warmte afvoer buitenste aansluiting (Afbeelding 1)

• Haal de twee delen van de buitenste aansluiting van de warmte afvoerslang eruit, deze twee delen horen bij elkaar.

• Houd in iedere hand een deel, en steek het koppelstuk van het ene deel in de groef van het andere, druk ze in elkaar tot ze vastklikken (Afbeelding 1A).

• Haal de twee warmte afvoerslangaansluitingen eruit, schroef ze beide in de warmte afvoerslang (Afbeelding 1 + 2A). Installatie van de C-vormige sluiting van de warmte afvoerslang Plaats het ronde gat van de C-vormige sluiting over de rotatiebeugel aan de achterzijde van het apparaat (als in Afbeelding 3). Installatie van de warmte afvoerslang

• Til de C-vormige sluiting met één hand op en leg uw andere hand op de korte aansluiting van de warmte afvoerslang in de geul aan de achterzijde van het apparaat. (zoals in Afbeelding 5).

• Vergrendel de afvoerslang goed door de C-vormige sluiting naar beneden te drukken tot deze vastklikt (zoals in Afbeelding 5). Installatie van het raam afdichtbord

• Open het raam en plaats het raam afdichtboard in het raam, verticaal of horizontaal (zoals in Afbeelding 7 en 8).

• Trek de delen van het raam afdichtbord uit elkaar, en pas de breedte van het bord zo aan, dat de twee zijden van het board in contact staan met het raamkozijn, zet de delen van het bord vast met koperen schroeven. Installatie van het apparaat

• Zorg ervoor dat het apparaat wordt neergezet op tenminste 50cm afstand van muren of andere objecten. (Zoals in Afbeelding 9).

• Klik het platte einde van de warmte afvoerslang in het elipsvormige gat van het raam afdichtbord (zoals in Afbeelding 10 en 11). Belangrijke opmerkingen

• De afvoerslang is 280-1500mm lang en de lengte is afgesteld op de specificaties van de airconditioner(s). Gebruik geen verlengde slang, en vervang deze niet door een andere omdat dit het functioneren van de airconditioner kan beïnvloeden. De luchafvoer moet ononderbroken zijn, en de airconditioner kan oververhit raken als de afvoer is geblokkeerd.

• De warmte afvoerslang mag niet gebogen worden, en dient vrij te zijn van scherpe hoeken (groter dan 45°), de warmte afvoerslang dient voldoende geventileerd te worden. Gebruiksaanwijzing13

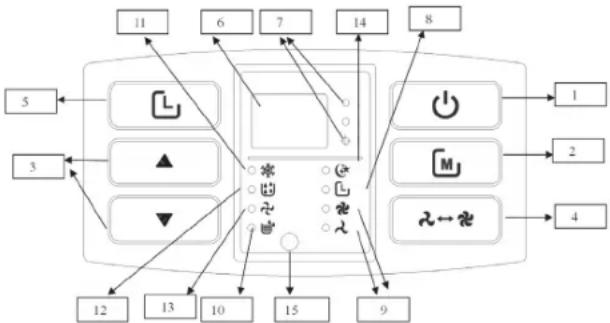

6. Dubbel 88 scherm gedeelte

9. Hoog/Laag indicatie

10.Vol water indicatie 11.Koel indicatie 12.Vochtabsorbtie indicatie 13.Ventilator indicatie 14.Slaapmode indicatie 15.Afstandsbediening sensor locatie GEBRUIKSAANWIJZING:

• Als het apparaat voor het eerst wordt aangezet dan gaat de zoemer af, het scherm toont de omgevingstemperatuur en het temperatuurbereik op het scherm is 10—35 °C. Het apparaat schakelt in de standby mode.

• Druk op de aan/uit knop om het apparaat in of uit te schakelen. Het apparaat begint in de koelmode. De ventilatorsnelheid is hoog en de temperatuur is ingesteld op 23°C.

• Druk op de mode knop om te schakelen tussen koelen, luchtverversing en drogen. Tijdens het schakelen lichten de betreffende indicaties op.

• Koelmode: Druk op de Mode Knop om deze mode te selecteren. Druk in deze mode op de Omhoog/Omlaag Knop om de gewenste temperatuur in te stellen. Het temperatuurbereik is 17~ 30°C. Een druk op de knop verhoogt of verlaagt de temperatuur met 1°C. Druk op de Ventilator Knop een de gewenste ventilatorsnelheid te kiezen. Druk tegelijk op de Timer knop en de Omlaag knop om de Slaapmode te kiezen. In deze mode wordt, nadat het apparaat 2 uur heeft aangestaan, de temperatuur automatisch met 1°C verhoogd. Na nogmaals 2 uur wordt de temperatuur opnieuw met 1°C verhoogd. Daarna verandert de ingestelde temperatuur niet meer.

• In droogmode start de compressor, als de omgevingstemperatuur hoger is dan 17°C. Als de omgevingstemperatuur lager wordt dan 15°C, schakelt de compressor zich uit. Als de omgevingstemperatuur weer hoger wordt dan 17°C, dan wordt de compressor weer ingeschakeld.

• In de luchtverversingsmode werkt alleen de ventilator. Ventilator knop De ventilator werkt op de volgende manier in koelmode (behalve de slaapmode) en luchtverversingsmode: hoog > laag > hoog. Timer knop

• Druk tijdens het gebruik de Timer knop in om de uitschakeltijd in te voeren.

• Druk tijdens de standby de Timer knop in om de starttijd in te voeren. Gedurende deze periode wordt de timer indicatie zichtbaar.

• Druk op de Timer knop om de timerfunctie te starten (in/uitschakelen). Gebruik de omhoog/omlaag knop om de gewenste tijd in uren in te geven.

• Nadat de in- of uitschakeltijd is ingesteld gaat de timer indicatie uit, en wordt de omgevingstemperatuur weergegeven. Omhoog /omlaag knop

• Druk op de omhoog of omlaag knop als de omgevingstemperatuur wordt weergegeven om de omgevingstemperatuur verandert in de gewenste temperatuur (het apparaat reageert hier niet op in de luchtverversings- of droogmode).

• In de koelmode is het temperatuurbereik 17~ 30°C.

• Druk de omhoog en omlaag knoppen tegelijkertijd in, om te wisselen tussen Fahrenheit en Celcius aanduiding. Als Celcius wordt weergegeven dan is de Celcius indicatie zichtbaar. Airconditioner14 WATERAFVOER Handmatig (Afbeelding 12)

• Als het apparaat uitgaat als het waterreservoir vol is, schakel het dan uit en trek de stekker uit het stopcontact.

• Zet een opvangschaal voor het water onder de waterafvoer aan de achterzijde van het apparaat.

• Schroef de afvoerdop eraf, trek de plug eruit en het water loopt eruit.

• Houd het apparaat iets achterover tijdens het afvoeren van het water.

• Als de opvangschaal vol raakt voordat het apparaat leeg is, blokkeer dan zo snel mogelijk de waterstroom met de plug, zodat er geen water op de grond of het tapijt terechtkomt.

• Als het water volledig is afgevoerd, plaats dan de plug terug en schroef de afvoerdop goed vast.

• Schakel het apparaat pas weer in, als de plug en de afvoerdop op hun plaats zitten; anders kan het condenswater van het apparaat op de grond of het tapijt terechtkomen. Voortdurend afvoeren (Afbeelding 13 + 14)

• Schroef de afvoerdop los en steek een 13mm PVC afvoerslang 8-10mm in de waterafvoer.

• Leid de afvoerslang naar een toilet of naar buiten.

• Als de verwarmingsmode wordt gebruikt, zorg dan voor voortdurend afvoeren; het apparaat kan anders stoppen vanwege een vol waterreservoir.

• Leg de afvoerslang op een makkelijk te bereiken plaats, op een hoogte onder die van de waterafvoer, en zorg ervoor dat er geen scherpe bochten in de slang zitten.

ONDERHOUD EN SERVICE

• Schakel voor onderhoud of service het apparaat uit en trek de stekker uit het stopcontact.

• Reinig de buitenkant van het apparaat met een zachte, vochtige doek. Gebruik geen chemische oplosmiddelen zoals alcohol of benzine; de behuizing van de airconditioner kan dan beschadigd raken.

• Maak de filters één keer in de twee weken schoon. Als het filterframe en het filter verstopt zijn door stof, dan neemt de werking van de airconditioner af.

• Verwijder het filterframe voorzichtig in de richting van de pijl (zoals in Afbeelding 15 + 16).

• Doe de filters in warm water (ongeveer 40°C) waaraan een neutraal schoonmaakmiddel is toegevoegd, en droog ze in de schaduw.

• Zorg ervoor dat de filters volledig droog zijn voordat u ze weer terugplaatst in het apparaat. PROBLEEMOPLOSSING Probleem/ foutindicatie Oorzaak Oplossing De airconditioner werkt niet

• Omgevingstemperatuur te laag?

• De kamertemperatuur is lager dan de ingestelde temperatuur in koelmode.

• Steek de stekker in een werkend stopcontact en schakel het apparaat in.

• Laat het water uit het reservoir weglopen.

• Het wordt aangeraden om dit apparaat te gebruiken bij 10-35°C.

• Verander de ingestelde temperatuur Slechte koeling of verwarming

• Er is sprake van direct zonlicht

• De deuren en ramen staan open, de ruimte is vol met mensen of er zijn andere warmtebronnen in koelmode

• Luchtinlaat of -uitlaat is geblokkeerd

• Doe de gordijnen dicht.

• Doe ramen en deuren dicht en zet meer airconditioners neer.

• Reinig of vervang het filtergaas

• Verwijder de blokkade Veel geluid • De airconditioner staat niet op een vlakke ondergrond

• Plaat de airconditioner op een vlakke en stabiele ondergrond (kan het geluidsniveau verlagen) De compressor werkt niet • De oververhittingsbescherming is in werking getreden

• Wacht 3 minuten tot de temperatuur lager wordt en doe dan het apparaat aan De afstandsbediening werkt niet

• De afstandsbediening is niet gericht op de ontvanger in het apparaat

• De batterijen zijn leeg

• Breng de afstandsbediening dichter bij de airconditioner en zorg ervoor dat de afstandsbediening in de richting van het apparaat wijst.

• Vervang de batterijen Scherm E1 • Buistemperatuur sensorfout • Controleer de buistemperatuur- sensor en bedrading Scherm E2 • Kamertemperatuur sensorfout • Controleer de kamertemperatuur- sensor en bedrading Gebruiksaanwijzing15

Probleem/ foutindicatie Oorzaak Oplossing Scherm E4 • Vorstbescherming • De functies keren automatisch terug zodra er ontdooid is. Waterreservoir vol indica- tie is zichtbaar

• Het water in het waterreservoir heeft een te hoog niveau bereikt

• Laat het water uit het reservoir weglopen. GARANTIE

• Op dit product zit een garantie van 24 maanden. U garantie is geldig als het product wordt gebruikt volgens de instructies, en voor het doel waar het voor gemaakt is. Daarnaast dient het origineel van de factuur, rekening of bon meegestuurd te worden, met de datum van aankoop, de naam van de leverancier en het productnummer van het artikel.

• Voor gedetaileerde garantievoowaarden kunt u onze website raadplegen: www.service.tristar.eu MILEU Dit toestel mag aan het einde van de levensduur niet met het hui- shoudelijk afval worden weggeworpen, maar moet bij een centraal punt voor het hergebruiken van elektrische en elektronische toestellen voor huishoudelijk gebruik worden aangeboden. Dit symbool op het toes- tel, in de gebruikshandleiding en op de verpakking vestigt uw aandacht op deze belangrijke kwestie. De gebruikte materialen in dit toestel kunnen worden gerecycled. Door gebruikte toestellen voor huishoudelijk gebruik te recyclen, levert u een belangrijke bijdrage aan de bescherming van ons milieu. Vraag uw lokale autoriteiten voor informatie met betrekking tot de inzamelpunten. ONDERSTEUNING U kunt alle beschikbare informatie en reserveonderdelen vinden op service.tristar.eu! Airconditioner16
