BEDIENUNGSANLEITUNG AC5519CH TRISTAR

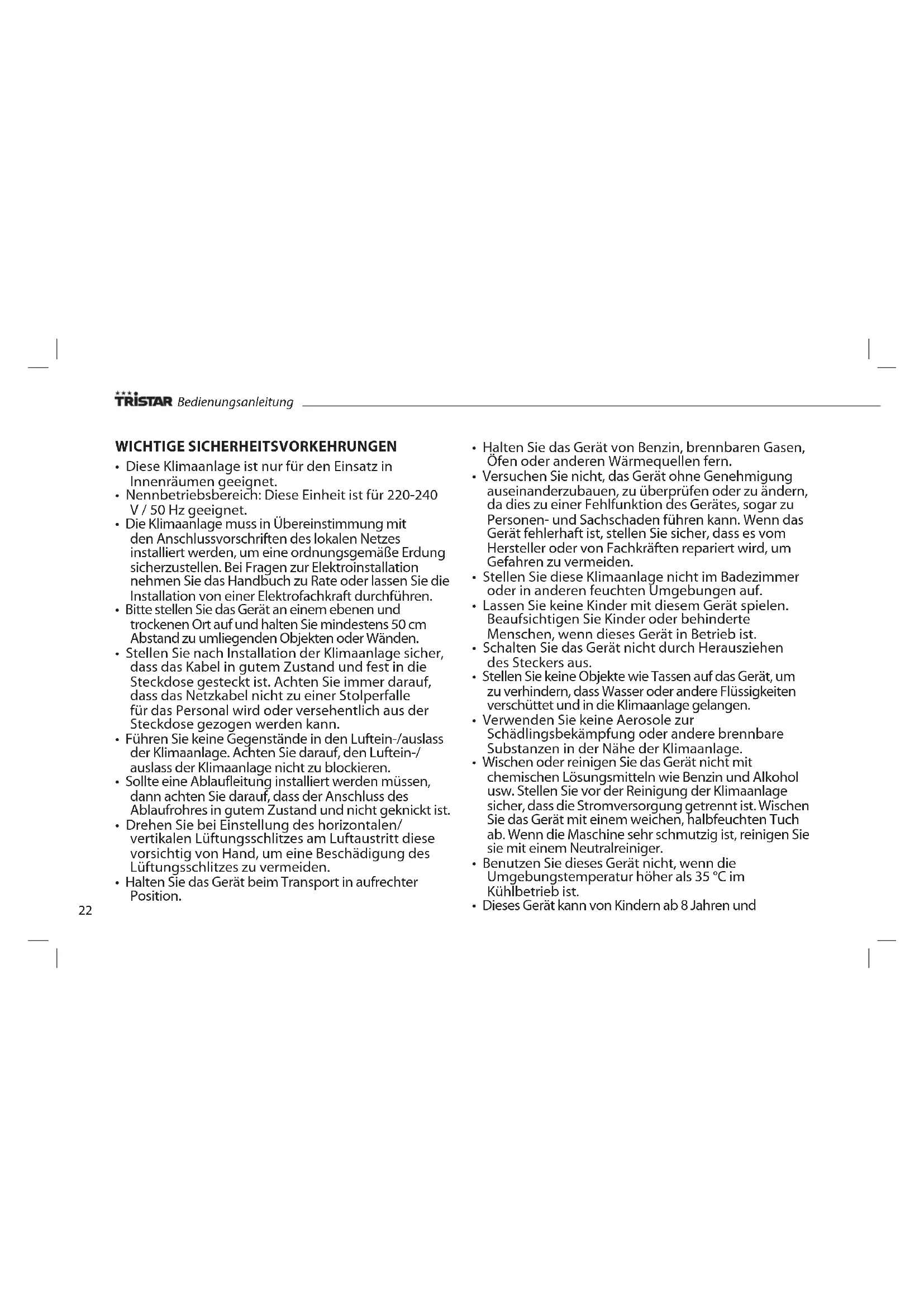

• Diese Klimaanlage ist nur für den Einsatz in Innenräumen geeignet.

• Nennbetriebsbereich: Diese Einheit ist für 220-240 V / 50 Hz geeignet.

• Die Klimaanlage muss in Übereinstimmung mit den Anschlussvorschriften des lokalen Netzes installiert werden, um eine ordnungsgemäße Erdung sicherzustellen. Bei Fragen zur Elektroinstallation nehmen Sie das Handbuch zu Rate oder lassen Sie die Installation von einer Elektrofachkraft durchführen.

• Bitte stellen Sie das Gerät an einem ebenen und trockenen Ort auf und halten Sie mindestens 50 cm Abstand zu umliegenden Objekten oder Wänden.

• Stellen Sie nach Installation der Klimaanlage sicher, dass das Kabel in gutem Zustand und fest in die Steckdose gesteckt ist. Achten Sie immer darauf, dass das Netzkabel nicht zu einer Stolperfalle für das Personal wird oder versehentlich aus der Steckdose gezogen werden kann.

• Führen Sie keine Gegenstände in den Luftein-/auslass der Klimaanlage. Achten Sie darauf, den Luftein-/ auslass der Klimaanlage nicht zu blockieren.

• Sollte eine Ablaufleitung installiert werden müssen, dann achten Sie darauf, dass der Anschluss des Ablaufrohres in gutem Zustand und nicht geknickt ist.

• Drehen Sie bei Einstellung des horizontalen/ vertikalen Lüftungsschlitzes am Luftaustritt diese vorsichtig von Hand, um eine Beschädigung des Lüftungsschlitzes zu vermeiden.

• Halten Sie das Gerät beim Transport in aufrechter Position.

• Halten Sie das Gerät von Benzin, brennbaren Gasen, Öfen oder anderen Wärmequellen fern.

• Versuchen Sie nicht, das Gerät ohne Genehmigung auseinanderzubauen, zu überprüfen oder zu ändern, da dies zu einer Fehlfunktion des Gerätes, sogar zu Personen- und Sachschaden führen kann. Wenn das Gerät fehlerhaft ist, stellen Sie sicher, dass es vom Hersteller oder von Fachkräften repariert wird, um Gefahren zu vermeiden.

• Stellen Sie diese Klimaanlage nicht im Badezimmer oder in anderen feuchten Umgebungen auf.

• Lassen Sie keine Kinder mit diesem Gerät spielen. Beaufsichtigen Sie Kinder oder behinderte Menschen, wenn dieses Gerät in Betrieb ist.

• Schalten Sie das Gerät nicht durch Herausziehen des Steckers aus.

• Stellen Sie keine Objekte wie Tassen auf das Gerät, um zu verhindern, dass Wasser oder andere Flüssigkeiten verschüttet und in die Klimaanlage gelangen.

• Verwenden Sie keine Aerosole zur Schädlingsbekämpfung oder andere brennbare Substanzen in der Nähe der Klimaanlage.

• Wischen oder reinigen Sie das Gerät nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol usw. Stellen Sie vor der Reinigung der Klimaanlage sicher, dass die Stromversorgung getrennt ist. Wischen Sie das Gerät mit einem weichen, halbfeuchten Tuch ab. Wenn die Maschine sehr schmutzig ist, reinigen Sie sie mit einem Neutralreiniger.

• Benutzen Sie dieses Gerät nicht, wenn die Umgebungstemperatur höher als 35 °C im Kühlbetrieb ist.

• Dieses Gerät kann von Kindern ab 8 Jahren und Bedienungsanleitung23

Personen mit verringertem physischen, sensorischen oder geistigen Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen mit dem Gerät nicht spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Halten Sie dieses Gerät und sein Kabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre sind. TEILE

2. Horizontaler Lüftungsschlitz

3. Vertikaler Lüftungsschlitz

4. Luftauslass-Rahmen

5. Verbindungshebel des vertikalen Lüftungsschlitzes

7. Verbindungshebel des horizontalen Lüftungsschlitzes

8. Vertikaler Lüftungsschlitz

11. Rückwärtiges Gehäuse

12. C-förmiges Verbindungsstück der Wärmeabluft

14. Untere Lüftungskanaltaste

15. Kabelaufwicklung

17. Verdampfer-Filtereinheit

18. Verdampfer-Filterrahmen

19. Feinmaschige Strahleinheit

20. Kondensator-Filtereinheit

21. Kondensator-Filtereinheit

22. Basisplatte (rechte Seite; Aufbewahrung Fernbedienung)

24. Wärmeabluftschlauch/ äußeres Verbindungsstück

25. Wärmeabluftschlauch Klickanschluss

26. Fensterbankbaugruppe

27. Rundsteckverbinder

Klimagerät24 INSTALLATION

• Warnung: Lassen Sie diese mobile Klimaanlage vor dem Erstgebrauch mindestens 2 Stunden lang in aufrechter Position stehen.

• Diese Klimaanlage kann im Innenbereich bequem bewegt werden. Lassen Sie die Klimaanlage in einer aufrechten Position, während Sie sie bewegen. Die Klimaanlage muss auf einer ebenen, stabilen Fläche aufgestellt werden. Stellen Sie diese Klimaanlage nicht im Badezimmer oder in anderen feuchten Umgebungen auf bzw. bedienen Sie sie nicht an diesen Orten. ZUSAMMENBAU Wärmeabluftschläuche

• Wärmeabluftschläuche/äußeres Verbindungsstück (Abb. 1A)

• Wärmeabluftschläuche/Kurzes Verbindungsstück (Abb. 2A)

• Wärmeabluftschläuche/äußeres Verbindungsstück (Abb. 1)

• Nehmen Sie beide Teile des Wärmeabluftschlauches/äußeres Verbindungsstück; diese beiden Teile haben dieselbe Struktur.

• Halten Sie in jeder Hand ein Stück, führen Sie ein Teil in die Nut des anderen Teils ein und drücken Sie sie zusammen, so dass sie fest einrasten (Abb. 1A).

• Nehmen Sie die Wärmeabluftschläuche beider Verbindungsstücke heraus und schrauben Sie beide Verbindungsstücke in den Wärmeabluftschlauch (Abb. 1 + 2 A). Installation des C-förmigen Verbindungsstücks des Wärmeab- luftschlauches Platzieren Sie das Drehloch des C-förmigen Verbindungsstücks über den Drehstift an der Rückseite des Gerätes (wie in Abb. 3 gezeigt). Installation des Wärmeabluftschlauches

• Heben Sie mit einer Hand das C-förmige Verbindungsstück an und platzieren Sie mit der anderen Hand das kurze Verbindungsstück des Wärmeabluftschlauches in die Aussparung an der Rückseite des Gerätes (wie in Abb. 5 gezeigt).

• Befestigen Sie den Abluftschlauch, indem Sie das C-förmige Verbindungsstück nach unten drücken, bis es einrastet (wie in Abb. 5 gezeigt). Installation der Fensterbankbaugruppe

• Öffnen Sie das Fenster und montieren Sie die Fensterbankbaugruppe am Fenster, entweder vertikal oder horizontal (wie in Abbildung 7 und 8 gezeigt).

• Ziehen Sie die Teile der Fensterbankbaugruppe auseinander, passen Sie den Abstand der Baugruppe an, so dass die zwei Enden der Baugruppe den Fensterrahmen berühren. Ziehen Sie die Teile der Baugruppe mit Kupferschrauben fest. Installation des Gerätes

• Achten Sie darauf, dass das Gerät mit einem Abstand von mindestens 50 cm Abstand zwischen den Wänden oder anderen Gegenständen installiert wird (wie in Abb. 9 gezeigt).

• Lassen Sie das flache Ende des Wärmeabluftschlauches in das elliptische Loch der Fensterbankbaugruppe einrasten (wie in Abbildung 10 und 11 dargestellt). Wichtige Hinweise

• Der Abluftschlauch ist 280 mm bis 1500 mm lang. Die Länge wird auf der Basis der Spezifikation der Klimaanlage(n) bestimmt. Verwenden Sie keine Verlängerungsschläuche oder ersetzen Sie diese nicht durch andere verschiedenartige Schläuche, da dies die Funktion der Klimaanlage beeinflussen könnte. Der Auslass muss glatt sein. Die Klimaanlage kann sich überhitzen, wenn der Auslass verstopft ist.

• Der Wärmeabluftschlauch darf nicht gebogen oder geknickt werden (über 45 °). Der Wärmeabluftschlauch muss richtig belüftet werden. Bedienungsanleitung25

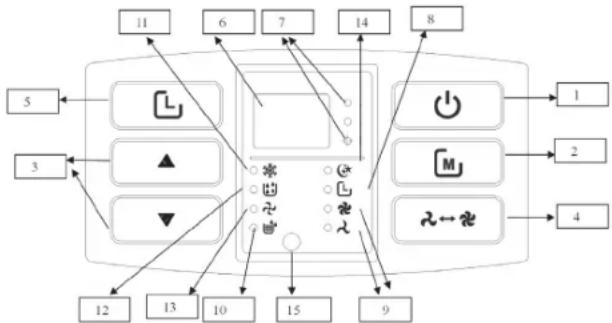

7. Gradanzeiger Celsius/Fahrenheit

9. Anzeige hoch/niedrig

10.Anzeige Wasser voll 11.Anzeige kühl 12.Anzeige Entfeuchtung 13.Anzeige Ventilator 14.Anzeige Sleep-Modus 15.Fernbedienungssensor BEDIENUNGSANLEITUNG:

• Wenn das Gerät zum ersten Mal angeschlossen wird, piept der Summer und auf der Anzeige erscheint die Umgebungstemperatur (Temperaturbereich 10-35 °C). Das Gerät wechselt in den Standby-Modus.

• Drücken Sie die Ein-/Aus-Taste, um das Gerät ein- oder auszuschalten. Das Gerät wird in den Kühlmodus geschaltet. Die Ventilatordrehzahl ist hoch und die eingestellte Temperatur beträgt 23 °C.

• Drücken Sie die Mode(Modus)-Taste, um zwischen Kühlluftversorgungs- und Trocknungsmodi zu wechseln. In der Zwischenzeit leuchten entsprechende Anzeigen.

• Kühlmodus: Durch Drücken der Mode-Taste gelangen Sie in diesen Modus. Drücken Sie in diesem Modus auf die Up-/Down-Taste, um die gewünschte Temperatur einzustellen. Der Temperaturbereich ist 17~30 °C. Durch einmaliges Drücken wird die Temperatur um 1 °C erhöht oder verringert. Drücken Sie die Ventilator-Taste, um die passende Lüfterdrehzahl zu wählen. Drücken Sie die Timer-Taste und die Down-Taste zusammen, um den Sleep-Modus zu wählen. In diesem Modus - nachdem das Gerät bereits 2 Stunden in Betrieb ist - wird die eingestellte Temperatur automatisch um 1 °C erhöht. Nach weiteren 2 Stunden Betrieb wird die eingestellte Temperatur um weitere 1 °C erhöht. Danach wird die eingestellte Temperatur nicht mehr erhöht.

• Wenn im Trockenmodus die Umgebungstemperatur höher als 17 °C ist, startet der Kompressor. Wenn die Umgebungstemperatur unter 15 °C fällt, schaltet der Kompressor ab. Wenn die Umgebungstemperatur auf über 17 °C steigt, startet der Kompressor erneut.

• Im Luftzufuhr-Modus funktioniert nur der Ventilatormotor. Taste Ventilator Der Lüfter funktioniert im Kühlmodus (außer dem Sleep-Modus) und Luft- zufuhrmodus auf die folgende Art und Weise: hoch > niedrig > hoch. Timer-Taste

• Drücken Sie während des Betriebs die Timer-Taste, um die Abschaltzeit einzugeben.

• Drücken Sie im Standby die Timer-Taste, um die Startzeit einzugeben. In der Zwischenzeit leuchtet die Timer-Anzeige.

• Drücken Sie die Timer-Taste, um die Timing-Funktion einzugeben (Start/Herunterfahren). Stellen Sie mit der Up-/Down-Taste die gewünschte Zeit in Stunden ein.

• Nachdem die Start- oder Abschaltzeit eingestellt ist, erlöscht die Timer- Anzeige und die Umgebungstemperatur wird angezeigt. Up-/Down-Taste

• Drücken Sie bei Anzeige der Umgebungstemperatur die Up- oder Down-Taste. Die Temperatur ändert sich dann auf die gewünschte Temperatur (das Gerät reagiert nicht auf diesen Betrieb im Luftzufuhr- und Trocknungsmodus).

• Im Kühlmodus beträgt die Temperatureinstellung 17 ~ 30 °C.

• Drücken Sie gleichzeitig die Up- und Down-Taste, um zwischen Fahrenheit und Celsius zu wechseln. Wenn Grad Celsius angezeigt wird, leuchtet die Anzeige Grad Celsius. Klimagerät26 WASSERABLAUF Manuell (Abbildung 12)

• Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, sobald das Gerät aufgrund Erreichung des höchsten Wasserstandes abschaltet.

• Stellen Sie unter dem Wasserauslass an der Rückseite der Einheit einen Wasserbehälter für das Wasser auf.

• Schrauben Sie die Ablasskappe ab, ziehen Sie den Wasserstöpsel heraus und das Wasser fängt an, abzulaufen.

• Kippen Sie das Gerät beim Ablassen leicht nach hinten.

• Wenn der Wasserbehälter voll ist, bevor das Gerät leer ist, blockieren Sie so schnell wie möglich den Wasserauslass mit dem Wasserstecker, um zu verhindern, dass Wasser auf den Boden oder Teppich fließt.

• Sobald das Wasser vollständig abgelassen ist, stecken Sie den Wasserstöpsel wieder ein und ziehen Sie die Wasserkappe fest.

• Schalten Sie das Gerät erst dann ein, wenn der Wasserstecker und die Ablasskappe richtig installiert sind; andernfalls fließt Kondenswasser von der Einheit auf den Boden oder den Teppich. Fortlaufender Abuss (Abb. 13 + 14)

• Schrauben Sie die Wasserkappe ab und stecken Sie einen 13 mm PVC- Ablaufschlauch (8 mm - 10 mm) in den Wasserauslauf.

• Schließen Sie den Ablaufschlauch an die Toilette oder das Freie an.

• Lassen Sie im Heizmodus kontinuierlich Abfluss ab; andernfalls kann das Gerät aufgrund vollem Füllstand ausschalten.

• Legen Sie den Ablaufschlauch an einen unzugänglichen Ort auf einer Höhe, die nicht über dem Wasserablauf sein darf, und knicken Sie den Ablaufschlauch nicht.

• Schalten Sie vor der Wartung und Instandhaltung das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

• Reinigen Sie die Oberfläche der Einheit mit einem nassen, weichen Tuch. Verwenden Sie keine chemischen Reinigungsmittel wie Alkohol und Benzin; dies kann die Oberfläche der Klimaanlage beschädigen.

• Reinigen Sie die Filter einmal alle zwei Wochen. Wenn der Filterrahmen und der Filter mit Staub verstopft sind, lässt die Funktion der Klimaanlage unter Umständen nach

• Nehmen Sie den Filterrahmen vorsichtig in Pfeilrichtung heraus (siehe Abbildung 15 + 16).

• Legen Sie die Filter in warmes Wasser (ca. 40 °C). Fügen Sie Neutralreiniger für die Reinigung hinzu und lassen Sie ihn danach im Schatten trocknen.

• Achten Sie darauf, dass die Filter vollständig trocken sind, bevor Sie sie wieder in das Gerät einsetzen. FEHLERBEHEBUNG Problem-/ Fehleranzeige Ursache Abhilfe Die Klimaanlage funktioniert nicht

• Leuchtet Anzeige „Wasser voll“?

• Umgebungstemperatur zu niedrig?

• Die Raumtemperatur ist im Kühlmodus niedriger als die eingestellte Temperatur.

• Schließen Sie das Gerät an eine Steckdose an und schalten Sie es ein.

• Lassen Sie das im Gerät befindliche Wasser ab.

• Es wird empfohlen, dieses Gerät bei 10-35 °C zu bedienen.

• Ändern Sie die eingestellte Temperatur. Schlechte Kühl- bzw. Heizleistung

• Direkte Sonneneinstrahlung

• Die Türen und Fenster sind geöffnet, der Raum ist überfüllt oder es gibt weitere Wärmequellen im Kühlbetrieb.

• Filternetz sehr schmutzig

• Luftein- oder -auslass verstopft

• Ziehen Sie die Vorhänge zu.

• Schließen Sie die Tür und das Fenster und bedienen Sie mehrere Klimaanlagen.

• Reinigen oder ersetzen Sie das Filternetz

• Machen Sie sie wieder frei Hoher Lärmpegel • Die Klimaanlage steht nicht auf einer flachen Oberfläche.

• Stellen Sie die Klimaanlage auf einen flachen und festen Untergrund (kann Geräusche reduzieren). Der Kompressor funktioniert nicht

• Einleitung des Überhitzungsschutzes.

• Warten Sie 3 Minuten, bis die Temperatur sinkt und schalten Sie dann das Gerät ein Bedienungsanleitung27

Problem-/ Fehleranzeige Ursache Abhilfe Die Fernbedienung funktioniert nicht

• Die Fernbedienung zeigt nicht Richtung Empfangskopf der Fernbedienung.

• Die Batterien funktionieren nicht

• Bringen Sie die Fernbedienung näher zur Klimaanlage und stellen Sie sicher, dass die Fernbedienung zum Empfangskopf der Fernbedienung zeigt.

• Ersetzen Sie die Batterien Display E1 • Rohrtemperatursensorausfall • Überprüfen Sie den Rohrtemperatursensor und die zugehörigen Leitungen Display E2 • Raumtemperatursensorausfall • Überprüfen Sie den Raumtemperatursensor und die zugehörigen Leitungen Display E4 • Anti-Frost-Schutz • Stellen Sie die Funktionen automatisch nach dem Auftauen her. Anzeige „Wasser voll“ leuchtet

• Das Wasser in der Bodenplatte des Gerätes erreicht den vollen Wasserstand

• Lassen Sie das in der Basis befindliche Wasser ab. GARANTIE

• Dieses Produkt hat eine 24-monatige Garantie. Ihre Garantie ist gültig, wenn das Produkt gemäß den Anweisungen und für die Zwecke, für die es geschaffen wurde, benutzt wird. Darüber hinaus muss der ursprüngliche Kaufbeleg (Rechnung, Kassenbon oder Quittung) mit dem Kaufdatum, dem Namen des Händlers und der Artikelnummer des Produkts eingereicht werden.

• Detaillierte Garantiebedingungen entnehmen Sie bitte unserer Service-Webseite unter www.service.tristar.eu UMWELT Dieses Gerät darf nach Ablauf des Lebenszyklus nicht im Hausmüll entsorgt werden, sondern muss an einer Zentralstelle zum Recy- cling von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Dieses Symbol am Gerät, das Betriebshandbuch und die Verpack- ung beziehen sich auf diesen wichtigen Punkt. Die beim Gerät verwen- deten Materialien können recycelt werden. Durch das Recycling von gebrauchten Haushaltsgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Fragen Sie örtliche Behörden nach Informationen bezüglich der Sammelstelle. UNTERSTÜTZUNG Sie finden alle verfügbaren Informationen und Ersatzteile unter service. tristar.eu! Klimagerät28 PRECAUCIONES IMPORTANTES
