GEBRUIKSAANWIJZING KH6I19FTPPEU SHARP

NL-Conformiteitsverklaring

We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

NL: Het symbool op het product of de verpak-king geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan dient het te worden ingeleverd bij het van toepassing zijnde inzamelpunt voor de recycling van elektrische en elektronische ap-paratuur. Door dit product correct te verwijde-ren voorkomt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid, die anders zouden kunnen worden veroorzaakt door een onjuiste afvalverwerking van dit product. Meer gedetailleerde informatie over de recycling van dit product kunt u opvragen bij uw gemeente, de afvalverwijderingsdienst of

CONTENU :

Veiligheidsinstructies

Beschrijving van het apparaat.

Kookoppervlak en bedieningspaneel van pitten

Bediening van het apparaat

In- en uitschakelen van het apparaat

De kookzones in- en uitschakelen

Smart Pause

Restwarmte-indicator

Automatische uitschakelfunctie

Kinderslot

Timer-functie

Zoemer

Boost-functie

Hints en tips

Installatie van het apparaat

Veilige installatie

De kookplaat in een werkblad integreren

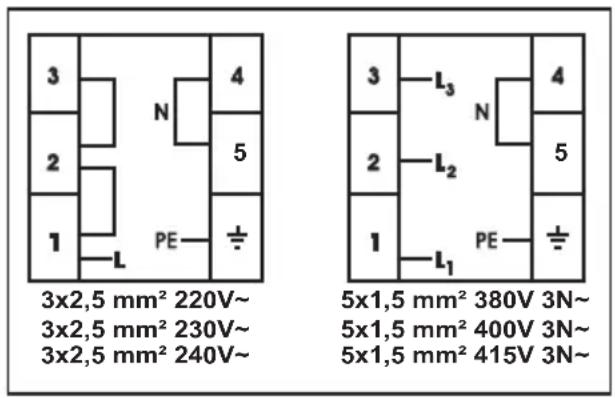

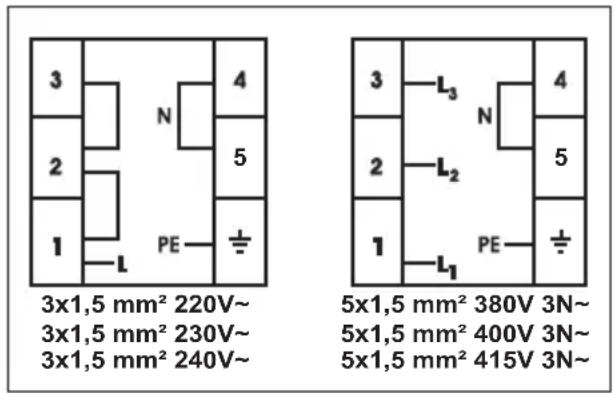

Een elektrische aansluiting maken

Elektrische aansluitschema

Algemene veiligheidswaarschuwingen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, zolang ze onder toezicht staan of zijn geinstrueerd over het gebruik van het apparaat op een veilige

manier en op de ho- ogte zijn van het ge- vaar tijdens het geb- ruik. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uit- gevoerd.

- WAARSCHUWING: Het apparaat en toegankelijke onderdelen worden heet tijdens het gebruik. U dient ervoor te zorgen dat de hete onderdelen van het apparaat niet worden aangeraakt. Kinderen onder de 8 jaar dienen uit de buurt van het apparaat te blijven, tenzij ze continu onder toezicht staan.

- WAARSCHUWING: Onbeheerd koken op een kookplaat met vet of olie kan gevaarlijk zijn en kan leiden tot brand. NOOIT pro-

beren om een brand met water te blussen, maar schakel het ap- paraat uit en bedek het vuur bijvoorbeeld met een deksel of een branddeken.

- WAARSCHUWING: Brandgevaar: geen voorwerpen op de ko- okplaten bewaren.

- WAARSCHUWING: Als het oppervlak is gebarsten, schakel dan het apparaat uit om de mogelijkheid van een elektrische schok te voorkomen.

- Bij inductiekookplaten mogen metalen voorwerpen zoals messen, vorken, lepels en deksels niet op het kookoppervlak gelegd worden, omdat deze heet kunnen worden.

- Schakel inductieko-okplaten na gebruik uit via het bedieningspaneel en vertrouw

hiervoor niet op de pandetectie.

- Indien de kookplaten voorzien zijn van een deksel, dienen deze schoon te zijn voordat ze worden geopend. En ook het kookplaatoppervlak dient te zijn afgekoeld, voordat het deksel erop wordt geplaatst.

- Het apparaat is niet bedoeld om te worden bediend door middel van een externe timer of afzonderlijke afs- tandsbediening.

- Gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers om het glas van de ovendeur en andere oppervlaktes te reinigen omdat ze het oppervlak kunnen beschadigen, wat kan leiden tot het verbrijzelen van het glas of schade aan het op-

pervlak.

• Geen stoomreinigers gebruiken voor het reinigen van het apparaat.
• Uw apparaat is geproduceerd in overeenstemming met alle van toepassing zijnde lokale en internationale normen en voorschriften.
• Onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door bevoegde onderhoudstechnici. Installatie- en reparatiewerk door onbevoegde technici kunnen u in gevaar brengen. Het is gevaarlijk om de specificaties van het apparaat op enigerlei wijze te veranderen of te modificeren.
• Zorg er voorafgaand aan de installatie voor dat de plaatselijke distributie-omstandigheden (aard van het gas en de gasdruk of elektriciteitsspanning en -frequentie) en de eisen van het apparaat compatibel zijn. De eisen voor dit apparaat staan vermeld op het etiket.
• VOORZICHTIGHEID: Dit apparaat is alleen bedoeld voor het koken van voedsel en voor huishoudelijk gebruik binnenshuis en mag niet worden gebruikt voor andere doeleinden of in een andere toe-passing, zoals niet-huishoudelijk gebruik of in een commerciële omgeving of als verwarming.
• Alle mogelijke veiligheidsmaatregelen zijn genomen om uw veiligheid te garanderen. Omdat het

glas kan breken, dient u voorzichtig te zijn bij het schoonmaken om krassen te voorkomen. Vermijd slaan of kloppen op het glas met accessoires.

- Zorg ervoor dat het netsnoer niet wordt ingeklemd tijdens de installatie. Als het netsnoer is beschadigd, dient dit te worden vervangen door de fabrikant, zijn onderhoudsmonteur of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

Installatiewaarschuwingen

• Gebruik het apparaat niet voordat deze volledig is geïnstalleerd.
• Het apparaat dient te worden geïnstalleerd en in gebruik worden genomen door een erkende technicus. De producent is niet verantwoordelijk voor eventuele schade, die veroorzaakt kan zijn door gebrekkige plaatsing en installatie door onbevoegden.
• Wanneer u het apparaat uitpakt, zorg ervoor dat het niet is beschadigd tijdens het transport. In het geval van een defect; gebruik het apparaat niet en neem onmiddellijk contact op met een gekwalificeerde onderhoudsmonteur. Omdat de voor verpakking gebruikte materialen (nylon, nietmachines, piepschuim ... etc) schadelijke effecten kunnen veroorzaken bij kinderen, dienen deze te worden verzameld en onmiddellijk worden verwijderd.
• Bescherm uw apparaat tegen atmosferische effecten. Stel het apparaat niet bloot aan effecten zo-

als zon, regen, sneeuw enz.

• De omringende materialen van het apparaat (kast) dienen een temperatuur van 100 °C te kunnen doorstaan. De temperatuur van de onderkant van de kookplaat kan toenemen tijdens het functioneren ervan. Da- arom dient er een plank onder het product worden gemonteerd.

• Tijdens het gebruik

- Plaats geen brandbare of ont-vlambare materialen op of in de buurt van het apparaat als het functioneert.

- Verlaat de kookplaten niet tijdens het koken met vaste of vloeibare oliën. Deze kunnen in brand vliegen bij extreme verhitting. Giet nooit water op de vlammen, die worden veroorzaakt door olie. Dek de pan met zijn deksel af om het vuur, dat is ontstaan, te doven en zet het fornuis uit.

- Plaats pannen altijd op het centrum van de kookzone en draai de handgrepen naar een veilige positie, zodat er niet tegen kan worden gestoten of deze kunnen worden gegrepen.

- Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gaat gebruiken. Zet de hoofdschakelaar uit. Bovendien adviseren wij u om de gasklep uit te draaien, als u het apparaat niet gebruikt.

- Zorg ervoor dat de bedieningstoetsen van het apparaat altijd in de '0'-stand (uit) staan, als het apparaat niet wordt gebruikt.

Tijdens het schoonmaken en onderhoud

- Zet het apparaat altijd uit voordat er dergelijke werkzaamheden, zoals schoonmaken of onderho- ud, worden uitgevoerd. U kunt dit doen door de stekker van het apparaat uit het stopcontact te halen of door de hoofdschakelaars uit te zetten.

- Verwijder niet de bedieningstoetsen voor het reinigen van het bedieningspaneel.

- OM DE EFFICIENTIE EN VEILIGHEID VAN UW APPARAAT TE WAARBORGEN ADVISEREN WIJ U OM ALTIJD ORIGINELE ONDERDELEN TE GEBRUIKEN EN OM ALLEEN, INDIEN NO-DIG, ERKENDE ONDERHOUDS-MONTEURS TE BELLEN.

BESCHRIJVING VAN DE KOOKPLAAT

Beste klant,

Gelieve de gebruikershandleiding aandachtig te lezen voor gebruik van de kookplaat. Bewaar de handleiding voor toekomstig gebruik.

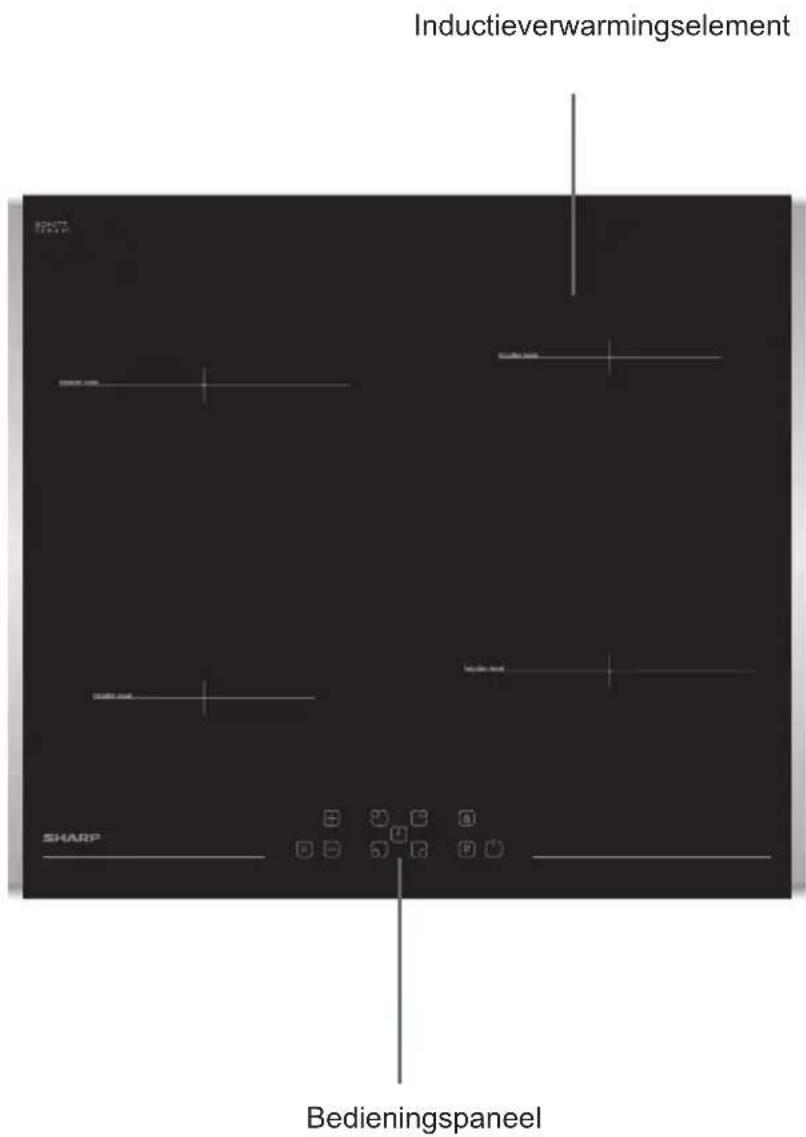

Kookoppervlak voor 4 pitten:

Inductieverwarmingselement SHARP Bedieningspaneel

Opmerking: Het uiterlijk van uw kookplaat kan misschien anders zijn dan het hierboven weergegeven model vanwege zijn configuratie.

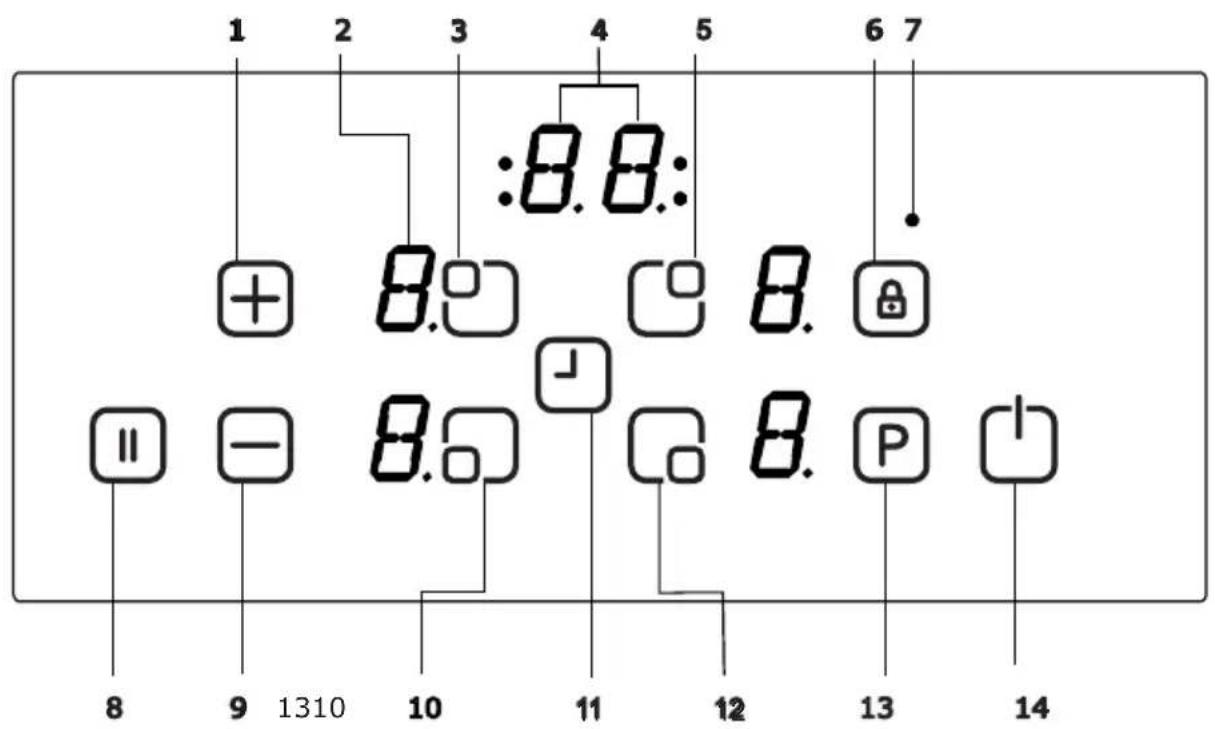

Bedieningspaneel voor 4 pitten:

1 2 3 4 5 6 7 :8.8: + 8.0 8.0 II - 8.0 8.0 P 8 9 1310 10 11 12 13 14

1-Temperatuurinstelling verhogen/timer
2- Pit-display
3- Pitselectie linksboven
4- Timer-display
5- Pitselectie rechtsboven
6- Vergrendelingsslot
7- Vergrendelingsindicator

8- Smart Pause
9-Temperatuurinstelling verlagen/timer
10- Pitselectie linksonder
11- Timer
12- Pitselectie rechtsonder
13- Boost
14- Aan/Uit

BEDIENING VAN HET AP- PARAAT

Gebruik de inductiekookzones met geschikte kookgerei.

Nadat de stroomvoorziening is aangesloten, gaan alle displays even kort aan. Vervolgens staat de kookplaat in standby-modus en is hij klaar voor gebruik.

De kookplaat wordt aangestuurd door elektronische sensoren die bediend worden door de desbetreffende sensoren aan te raken. Elke keer dat een sensor wordt geactiveed, klinkt een geluidssignaal (zoemer).

Het apparaat inschakelen:

Zet de kookplaat aan door de AAN/UIT-toets aan te raken 📋 Op alle pit-displays verschijnt een statische "0", terwijl de punten rechtsonder knipperen. (Indien binnen 20 seconden geen kookzone wordt geselecteerd, zal de kookplaat automatisch uitschakelen.)

Het apparaat uitschakelen:

U kunt de kookplaat op elk gewenst moment uitschakelen door aan te raken. De AAN/UIT-toets heeft altijd prioriteit bij de uitschakelfunctie.

Vermogensbeheerfunctie

Dankzij de vermogensbeheerfunctie kan de gebruiker het maximale vermogen van de kookplaat instellen waardoor de vermogensgrens nooit wordt overschreden.

Werking

Als het totale vermogen de bijgestelde limiet overschrijdt, zorgt de vermogensbeheerfunctie voor de automatische verlaging van de vermogenslimiet van de laatst geselecteerde kookzone. Vervolgens zal de display knipperen en het buzzersignaal weerklinken. Het vermogensniveau van andere kookzones blijft hetzelfde.

Na de inwerkingstelling van de kookplaat verschijnt de standaardvermogenslimiet gedurende 4-5 seconden op de display zoals in afbeelding A wordt aangegeven afbeelding A

88. + A.° 1. 8 - 8.° 6. P ①

Afbeelding A

Er zijn 4 verschillende vermogenslimie- ten beschikbaar (13 A,15 A,16 A,32 A)

Vermogenslimiet	Vereiste kabelgrootte
13 A	min 3G1,5mm ^2
15 A	min 3G1,5mm ^2
16 A	min 3G1,5mm ^2
32 A	min 3G2,5mm ^2

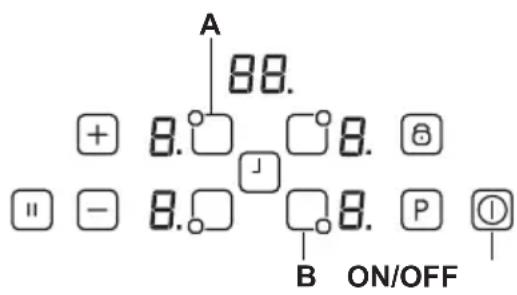

De vermogenslimiet instellen;

BELANGRIJK: als er een hogere vermogenslimiet dan de standaardvermogenslimiet wordt ingesteld, moet het elektriciteitsnetwerk (kabel, stekker, zekering enz.) door een erkende technicus in overeenstemming met de plaatselijke regels worden gecontrole-

erd en indien nodig worden vervangen.

Na de inwerkingstelling van de kookplaat is het in de eerste 60 seconden mogelijk om de vereiste vermogenslimiet met de

volgende stappen in te stellen:

1. Eerst ziet u de standaardinstelling op de display. (afbeelding A).
2. Schakel de kookplaat met de aan/uit-knop in nadat deze instelling verdwijnt
   3 Druk gedurende 2-3 seconden tegelijkertijd op de knoppen 'A' en 'B'. De standaardvermogenslimiet zal opnieuw verschijnen.
3. Selecteer de vermogenslimiet door op de knoppen ‘+’ en ‘-’ te drukken.
4. Druk vervolgens gedurende 2-3 se- conden tegelijkertijd op de knoppen 'A' en 'B'. De kookplaat is nu klaar om met de nieuwe vermogenslimietinstelling te worden gebruikt.

Deze instelling is altijd mogelijk en wordt tot de volgende verandering behouden

A 88. + 8. □ □ 8. 6 □ - 8. □ □ 8. P B ON/OFF

De kookzones inschakelen:

Raak de pitselectietoets aan van de pit waarop u wilt gaan koken. Er verschijnt een statische punt op het display van de geselecteerde pit. De knipperende punten op de displays van de andere pitten gaan uit.

Stel de gewenste temperatuur in met de verhoogtoets ⊕ of verlaagtoets ⊖ voor warm- teinstelling. De pit is nu klaar voor gebruik. Voor de snelste kooktijden selecteert u de gewenste ko- okstand, waarna u de P-toets aanraakt om de Boost-functie te activeren.

De kookzones uitschakelen:

Selecteer de pit die u wenst uit te schakelen door op de desbetreffende verlaagtoets ⊕ voor warmteinstelling te drukken.

Met de -toets verlaagt u de temperatuur tot "0". (Door gelijktijd op de + - en toetsen te drukken, wordt de temperatuur ook ingesteld op "0")

Als de kookzone nog heet is, verschijnt "H" op het display in plaats van "0".

Alle kookzones uitschakelen:

Raak de 📋 -toets aan om alle kookzo- nes tegelijkertijd uit te schakelen.

In de standby-modus verschijnt er een "H" op het display van alle kookzones die nog heet zijn.

Restwarmte-indicator:

De restwarmte-indicator geeft aan dat de keramische plaat nog heet is en dat het gevaarlijk is om deze aan te raken rondom de kookzone.

Nadat de kookzone is uitgeschakeld, verschijnt "H" op het desbetreffende display totdat deze kookzone voldoende afgekoeld is.

Automatische uitschakelfunctie:

Elke kookzone wordt uitgeschakeld na verloop van een ingestelde maximale gebruiksduur, indien de warmteinstelling niet gewijzigd wordt Elke verandering in de kookzone reset de maximale gebruiksduur naar de oorspronkelijke waarde van de beperkte gebruiksduur. De maximale gebruiksduur is afhankelijk van de geselecteerde temperatuur.

Wacht tot 'F' verdwijnt voor alle zones, schakel de kookplaat in door 📋 aan te raken en ga verder met het gebruik.

Warmte-instelling	Automatische uits-chakelfunctie na
1 - 2 6 uur
3 - 4 5 uur
5 4 uur
6 - 9 1,5 uur

Kinderslot:

Nadat de bediening is ingeschakeld, kan ook het kinderslot geactiveerd worden. Om het kinderslot te activeren, drukt u gelijktijdig op de verhoogtoets + en verlaagtoets voor warm- teinstelling, waarna u opnieuw op de verhoogtoets drukt. Op alle pit- displays verschijnt een "L" (LOCKED, vergrendeld). Het apparaat kan niet bediend worden. (Als een kookzone nog heet is, verschijnen "L" en "H" om en om op het display.)

De kookplaat blijft in de vergrendel- de toestand totdat deze ontgrendeld wordt, zelfs wanneer de bediening uit- en opnieuw ingeschakeld is.

Om het kinderslot te deactiveren, schakelt u eerst de kookplaat in. Druk gelijktijdig op de verhoogtoets + en verlaagtoets voor warmteinstelling, waarna u opnieuw op de verlaagtoets - drukt. "L" verdwijnt uit de displays en de kookplaat wordt uitgeschakeld.

Vergrendelingsslot

De vergrendelingsfunctie is voor het blokkeren van functies en stelt het apparaat in een veilige modus in tijdens het gebruik. Wijzigingen door aanraking, zoals het verhogen van warmte-instellingen en andere wijzigingen, zijn dan niet mogelijk. Het is dan alleen mogelijk om het apparaat uit te schakelen.

De vergrendelingsfunctie is actief als de vergrendelingstoets minstens 2 seconden wordt ingedrukt. Deze instelling wordt bevestigd door een zo-emersignaal. Na een succesvolle wer-king van meer dan 2 seconden gaat de vergrendelingsindicator knipperen en wordt de pit vergrendeld.

Timer-functie:

De timer-functie is uitgevoerd in twee versies:

De kookwekker kan bediend worden als de kookzones uitgeschakeld zijn. De timerdisplay toont "00" met een knipperende punt.

Raak de timerinstellingstoets ⊕ aan om de tijd te verlengen of raak ⊖ aan om de tijd te verkorten. Het aan-passingsbereik ligt tussen 0 en 99 minuten. Als de kookwekker gedurende 10 seconden niet wordt bediend, dan wordt deze ingesteld en verdwijnt de knipperende punt. Nadat de kookwekker is ingesteld, wordt de tijd afgeteld zoals ingesteld.

Als de tijd voorbij is, klinkt er een sig- naal en knippert het timerdisplay. Het geluidssignaal stopt automatisch na 30 seconden en/of nadat eender welke toets is ingedrukt.

De op de kookwekker ingestelde tijd kan te allen tijde gewijzigd of uitgeschakeld worden met de verhoogtoets en/of verlaagtoets Als u de kookplaat op welk moment dan ook uitschakelt door aan te raken, dan wordt de kookwekker ook uitgeschakeld.

Kookzonetimer (1..99 min):

Als de kookplaat is ingeschakeld, kan een onafhankelijke timer geprogrammeerd worden voor elke kookzone.

Selecteer een kookzone, stel vervol- gens de temperatuur in en activeer als ten slotte de timerinstelling

Met de -tbets kan de timer geprogrammeerd worden als uitschakelfunctie voor een kookzone. Er zitten vier leds rondom de timer. Deze geven aan voor welke kookzone de timer geactiveerd is.

10 seconden na de laatste werking zal de timer-display veranderen in de timer, die hierna het eerst zal aflopen (indien meer dan 1 kookzone geprogrammeerd is).

Als de timer afgelopen is, klinkt er een geluidssignaal. Op de timerdisplay verschijnt een statische "00", terwijl de led van de betreffende kookzone knippert. De geprogrammeerde kookzone wordt uitgeschakeld en "H" verschijnt als de kookzone heet is.

Het geluidssignaal en de knipperen-de timer-led stoppen automatisch na 30 seconden en/of nadat eender welke toets is ingedrukt.

Zoemer:

Terwijl de kookplaat in gebruik is, worden de volgende activiteiten aangeduid door middel van een zoemer:

Normale activering van een toest met een kort geluidssignaal

Voortdurende bediening van toetsen gedurende een langere tijd (10 seconden) met een langer, onderbroken geluidssignaal.

Boost-functie:

Er dient een kookzone geselecteerd te worden, de gewenste kookstand dient ingesteld te worden en er dient opnieuw op de P (Boost)-toets gedrukt te

worden.

De Boost-functie kan geactiveerd worden als de inductiemodule de instelling op deze kookzone toestaat. Als de Boost-functie actief is, verschijnt een „P“ op het desbetreffende display.

Door de Boost-functie te activeren, kan het maximale vermogen overschreden worden. Dan wordt het geïntegreerde energie-managementsysteem geactiveerd.

De noodzakelijke vermogensreductie wordt knipperend getoond op het display van de desbetreffende kookzone. Het knipperen is gedurende 3 seconden actief en stelt u in staat de instellingen aan te passen, alvorens het vermogen gereduceerd wordt.

Smart Pause

Als Smart Pause wordt geactiveerd, dan wordt het vermogen van alle pitten die zijn ingeschakeld gereduceerd.

Als u Smart Pause deactiveert, dan keren de pitten automatisch terug naar het vorige warmteniveau.

Als Smart Pause niet wordt geactiveerd, dan schakelt de kookplaat na 30 minuten uit.

Raak ( ) aan om Smart Pause te activeren. Het vermogen voor de geactiveerde pit(ten) wordt gereduceerd tot niveau 1 en op alle schermen verschijnt "II".

Raak (☐) nogmaals aan om Smart Pause te deactiveren. "II" verdwijnt en de pitten keren nu terug naar het niveau dat hiervoor ingesteld was.

HINTS EN TIPS

Kookgerei

• Gebruik kookgerei met dikke, platte, gladde bodems met dezelfde diameter als de pit. Dit helpt de kooktijd reduceren.
• Kookgerei van staal, geëmailleerd staal, gietijzer en roostvrij staal (indien juist gemerkt door de fabrikant) geeft de beste resultaten.
• Bij kookgerei van geëmailleerd staal of met aluminium of koperen bodem kunnen metalen resten achterlaten op de kookplaat. Deze resten zijn moeilijk te verwijderen. Maak de kookplaat na elk gebruik schoon.
• Kookgerei is geschikt voor inductiekoken indien een magneet aan de onderkant van het kookgerei blijft plakken.
• Kookgerei dient centraal op de kookzone geplaatst te worden. Als het kookgerei niet op de juiste manier geplaatst is, verschijnt er een melding op het display.
• Bij het gebruik van bepaalde pannen, kunnen verschillende geluiden te horen zijn. Dit heeft te maken met het ontwerp van de pannen en heeft geen invloed op de prestaties of veiligheid van de kookplaat.

CORRIGEREN

FOUTIEF

FOUTIEFFO

TIEF

Energiebesparing

• Inductiekookzones passen zich in zekere mate automatisch aan aan de grootte van de bodem van het kookgerei. Het magnetische deel van de bodem dient echter een minimale diameter te hebben, afhankelijk van de grootte van de kookzone.
• Plaats het kookgerei op de kookzone voordat deze wordt ingeschakeld. Als de kookzone wordt ingeschakeld vo- ordat er kookgerei op geplaats wordt, werkt de kookzone niet. Dit wordt op het display getoond.
• Gebruik een deksel om de kooktijd te reduceren.
• Als vloeistof begint te koken, verlaag dan de temperatuurinstelling.
• Beperk de hoeveelheid vloeistof of vet om de kooktijden te reduceren.
• Selecteer de juiste temperatuurinstelling voor de kooktoepassingen.

Voorbeelden van kooktoepas- singen

De informatie in de volgende tabel is uitsluitend bedoeld als richtlijn.

Instellingen	Gebruiken voor
0	Element uit
1-3	Delicate waarschuwing
4-5	Zachtjes sudderen, lang-zame waarschuwing
6-7	Opwarmen en snel sud-deren
8	Koken, sauteren en krachtig aanbraden
9	Maximale hitte
P	Boost-functie

Schoonmaaktips

• Gebruik geen schuursponsjes, bijtend reinigingsmiddelen, schoonmaaks-prays of scherpe objecten om de oppervlakken van de kookplaat schoon te maken.
• Week aangebrande etenswaren los met een vochtige doek en afwasmiddel.
• U kunt een schraper gebruiken voor etenswaren en resten. Verwijder kleverige etenswaren meteen als deze geknoeid worden, voordat het glas afgekoeld is.
• Wees voorzichtig dat u de siliconen- lijm niet wegschraapt van de randen van het glas als u een schraper gebruikt.
• De schraper is voorzien van een mesje en moet daarom buiten het bereik van kinderen gehouden worden.
• Gebruik een speciale keramische kookplaatreiniger als de kookplaat nog warm aanvoelt. Vervolgens spoelen en droogvegen met een schone doek of keukenpapier.

De elektrische aansluiting van deze ko- okplaat dient te worden uitgevoerd volgens de instructies in deze handleiding en in overeenstemming met de huidige regelgeving. In geval van schade ten gevolge van onjuiste aansluiting of installatie komt de garantie te vervallen. * Dit apparaat dient te zijn geaard.

Veilige installatie

• Indien er iets boven de kookplaat opgehangen wordt, dient dit op minstens 65 cm erboven gehangen te worden.
• De afzuigkap dient geplaatst te worden conform de instructies van de fabrikant.
• De wand die in contact staat met de achterkant van de kookplaat dient vervaardigd te zijn uit vuurbestendig materiaal.
• De stroomkabel mag niet langer zijn dan 2 meter.

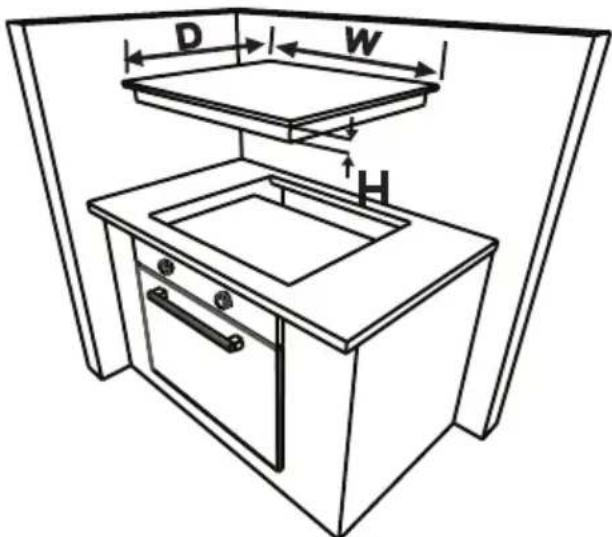

De kookplaat in een werkblad integreren

• De kookplaat kan in eender welk werkblad geïntegreerd worden, als dit hittebestendig tot een temperatuur van minstens 90 °C is.

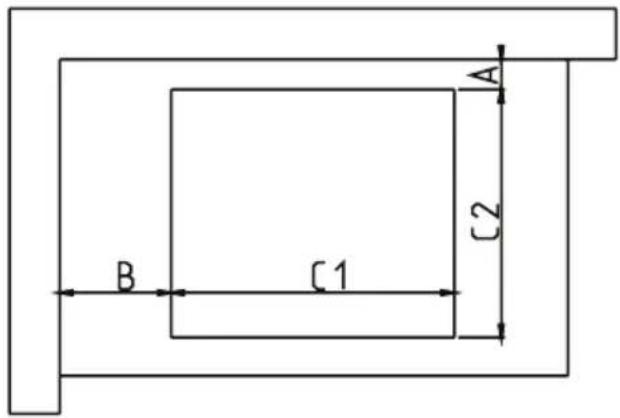

• Maak een opening met de afmetingen die staan aangegeven in de afbeelding hieronder en op de volgende pagina.
• De inductiekookplaat kan geïntegreerd worden in werkbladen met een dikte van 25 tot 40 mm.

PRODUCT DIMENSION	W (mm)	D (mm)	H (mm)
	590	520	56

D W H

A B C1 C2

CUT OUT DIMENSION C1	(mm) C2 (mm)
	560 490

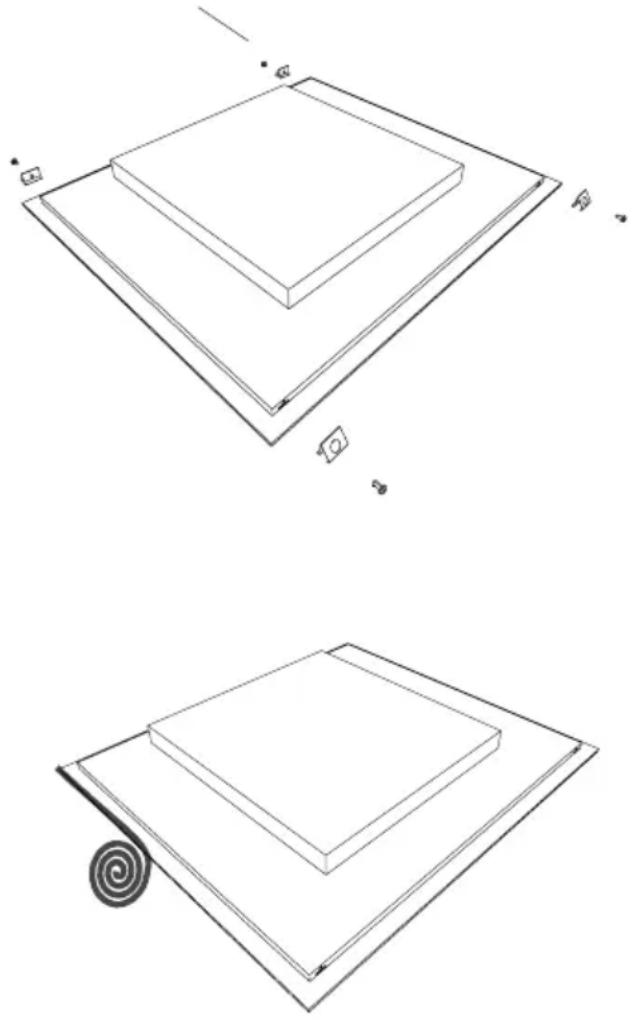

Breng het meegeleverde eenzijdig zelfklevende afdichtplakband helemaal rond de glazen onderrand van de kookplaat langs de buitenrand van het keramische glaspaneel aan. Rek deze niet uit.

- Schroef de 4 werkbladmontagebeugels op de zijwanden van het product.

Montagebeugel werkblad

Een elektrische aansluiting maken

Alvorens u een aansluiting maakt, controleert u of:

de stroomvoorziening dezelfde is als is aangegeven op het typeplaatje op de achterzijde van uw kookplaat;

het elektriciteitsnet de belasting van het apparaat aan kan (zie typeplaatje); de stroomvoorziening een aardverbinding heeft, die overeenstemt met de bepalingen van de huidige regelgeving en in goede staat verkeert;

de gezekerde schakelaar gemakkelijk toegankelijk is, als de kookplaat is

geïnstalleerd.

Als er geen speciaal kookplaatcircuit en gezekerde schakelaar zijn, dienen deze te worden geïnstalleerd door een erkende elektricien voordat de kookplaat wordt aangesloten.

Op de groepenkast (hoofdzekeringenkast) moet een geschikte goedgekeurde kabel worden aangesloten die moet worden beveiligd door een geschikte zekering of een installatieautomaat. De elektricien dient te zorgen voor een gezekerde schakelaar voor alle polen, die zowel de inductiekabel als de nulgeleider onderbreekt met een contactscheiding van minstens 3,0 mm.

De gezekerde schakelaar dient in de keukenmuur geplaatst te worden, boven het werkoppervlak en aan de zijkant van de kookplaat, en niet erboven - conform de IEE-regels. Sluit de gezekerde schakelaar aan op een aftakdoos, die op ongeveer 61 cm boven de vloer op de muur achter de kookplaat wordt bevestigd. De voedingskabel van de kookplaat kan vervolgens aangesloten worden. Sluit een uiteinde aan op de aftakdoos en sluit het andere uiteinde aan op de aansluitdoos van de kookplaat, die zich aan de achterkant van de kookplaat bevindt. Verwijder het deksel van de aansluitdoos en installeer de kabel conform het aansluitschema.

De voedingskabel dient uit de buurt van directe warmtebronnen gepositioneerd worden. De temperatuur mag niet met meer dan 50 °C stijgen ten opzichte van de kamertemperatuur.

for 32A use

3x2,5 mm² 220V\~
3x2.5 mm² 230V\~
3x2,5 mm² 240V\~
5x1,5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1,5 mm² 415V 3N\~

for 13, 15, 16A use

3x1,5 mm² 220V\~
3x1.5 mm² 230V\~
3x1,5 mm² 240V\~
5x1,5 mm² 380V 3N\~
5x1.5 mm² 400V 3N\~
5x1,5 mm² 415V 3N\~

••. U vindt het aansluitschema op de onderzijde van het apparaat.

FOUTCODES

Als er zich een fout voordoet, wordt een foutcode getoond op de pit-displays.

E1: Koelventilator is uitgeschakeld, neem contact op met erkende onderhoudsmonteurs.

E3: Voedingsspanning is hoger dan aangegeven waarden. Zet de kookp-

laat uit door aan te raken, wacht tot "H" verdwijnt voor alle kookzones en zet de kookplaat weer aan door aan te raken.

Zet het gebruik voort. Als dezelfde foutmelding weergegeven wordt, neem dan contact op met erkende onderhoudsmonteurs.

E4: Netfrequentie verschilt van de aangegevenwaarden. Zet de kookplaat uit door 📋 aan te raken, wacht tot "H" verdwijnt voor alle kookzones en zet de kookplaat weer aan door 📋 aan te raken. Zet het gebruik voort. Als dezelfde foutmelding weergegeven wordt, trek dan de stekker uit het stop-contact en stop deze er weer in. Zet de kookplaat aan door 📋 aan te raken. Zet het gebruik voort. Als dezelfde melding wederom weergegeven wordt, neem dan contact op met erkende onderhoudsmonteurs.

E5: Binnentemperatuur van de kookplaat is te hoog. Zet de kookplaat uit door 📋 aan te raken en laat de pitten afkoelen.

E6: Communicatiefout tussen touch-bedieningspaneel en pit. Neem contact op met erkende onderhoudsmonteurs.

E7: Spoel van temperatursensor is uitgeschakeld, neem contact op met erkende onderhoudsmonteurs.

E8: Koeler van temperatuursensor is uitgeschakeld, neem contact op met erkende onderhoudsmonteurs.

CONTENTS:

Safety instructions
