Producttype	Afzuigkap (keuken)
Merk	Neff
Model	D1613S0GB
Beschikbare breedte	50 cm, 60 cm of 90 cm (afhankelijk van versie)
Gewicht (afhankelijk van breedte en motor)	Van 7,0 kg (50 cm, 1 motor) tot 14,0 kg (90 cm, 2 motoren)
Voeding	230 V / 50 Hz, stekker met aarde, circuit beveiligd met zekering/automaat
Lengte stroomkabel	1,30 m
Afzuigvermogen	3 standen + intensiefstand
Bedrijfsmodi	Afvoer naar buiten of recirculatie (met optioneel koolstoffilter)
Verlichting	Lampen max 40 W, fitting E14
Soorten vetfilters	Vliesfilter (wegwerp) of metaalfilter (vaatwasserbestendig)
Koolstoffilter	Optioneel voor recirculatiemodus, vervangen ongeveer 1 keer per jaar
Frequentie vervangen/reinigen vetfilters	Elke 8 tot 10 weken bij normaal gebruik (1-2 uur/dag)
Minimale veiligheidsafstand (elektrische kookplaten)	650 mm tussen onderrand afzuigkap en kookoppervlak
Minimale veiligheidsafstand (gasfornuizen)	650 mm tussen onderrand afzuigkap en rooster van branders
Afvoer naar buiten	Afvoerkanaal naar buiten, aanbevolen diameter 120 mm
Oppervlaktemateriaal	Roestvrij staal, aluminium en kunststof afhankelijk van onderdelen
Onderhoud oppervlakken	Warm water met afwasmiddel of niet-agressieve glasreiniger, schuurmiddelen vermijden
Vervangen lampen	Apparaat uitschakelen, filters demonteren, vervangen door 40 W E14 lamp
Repareerbaarheid	Reparaties door erkende specialist; Neff service na verkoop

Veelgestelde vragen - D1613S0GB NEFF

Hoe installeer ik de Neff D1613S0GB afzuigkap?

De installatie moet door een specialist worden uitgevoerd. Houd een minimale afstand van 650 mm boven de kookplaten aan. Bevestig hem stevig aan de muur of onder een kast volgens de instructies in de handleiding. Zorg ervoor dat de luchtafvoer voldoet aan de lokale regelgeving.

Wat is het verschil tussen de afvoer- en recirculatiemodus?

In de afvoermodus wordt de lucht via een kanaal naar buiten afgevoerd. In de recirculatiemodus wordt de lucht gefilterd door een koolstoffilter (optioneel) en terug de keuken in geblazen. Recirculatie is handig als er geen mogelijkheid is voor afvoer naar buiten.

Hoe reinig ik de metalen vetfilters?

De metalen filters kunnen in de vaatwasser of met de hand worden gereinigd met heet water en afwasmiddel. Laat ze bij sterke vervuiling enkele uren weken. Borstel, spoel en laat drogen voordat u ze terugplaatst.

Hoe vaak moet ik het koolstoffilter vervangen?

Bij normaal gebruik (1 tot 2 uur per dag) vervangt u het koolstoffilter ongeveer één keer per jaar. Gebruik alleen originele Neff-filters voor een optimale werking.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of de afzuigkap is aangesloten en of de zekering/automaat niet is gesprongen. Werkt de verlichting niet, vervang dan de lamp door een exemplaar van max 40 W (fitting E14). Als het probleem aanhoudt, neem dan contact op met de Neff-klantenservice.

Wat is de minimale afstand tussen de afzuigkap en het gasfornuis?

De minimale afstand is 650 mm tussen de onderrand van de afzuigkap en het rooster van de branders. Voor elektrische kookplaten geldt dezelfde afstand.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, het is verplicht altijd een vetfilter (vliesfilter of metaalfilter) te gebruiken. Zonder filter kunnen vetten zich ophopen en brandgevaar opleveren.

Hoe vervang ik een lamp van de afzuigkap?

Schakel de afzuigkap uit en trek de stekker uit het stopcontact. Demonteer de vetfilters. Vervang de defecte lamp door een lamp van max 40 W met E14-fitting. Plaats de filters terug en sluit het apparaat weer aan.

Wat te doen bij abnormaal geluid van de afzuigkap?

Controleer of de filters goed zijn geplaatst en schoon zijn. Zorg ervoor dat er geen voorwerpen het afvoerkanaal blokkeren. Als het geluid aanhoudt, neem dan contact op met een specialist.

Waar vind ik de serienummers en modelnummers?

De nummers E-Nr. en FD staan op het typeplaatje aan de binnenkant van het apparaat, nadat u de vetfilters hebt verwijderd. Noteer deze voor eventuele serviceaanvragen.

GEBRUIKSAANWIJZING D1613S0GB NEFF

Gebruiks- en montageaanwijzing

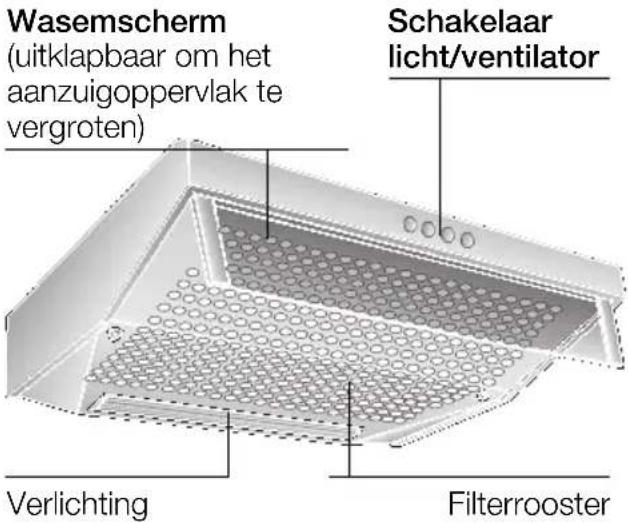

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. De keuken blijft in grote mate vrij van vet en geur.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten), moet voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Gebruiksmogelijkheden

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

Hiertoe moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud). Het koolstoffilter is als speciaal toebehoren verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. Het vetfilter neemt de vettige bestanddelen van de keukendamp op. Het koolstoffilter bindt de reukstoffen. Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden. Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht, moet de luchtafvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Aansluiting en ingebruikname mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift). Deze afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik. Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Onder de afzuigkap niet flamberen. ! Brandgevaar bij het vetfilter door opstijgende vlammen. De kookzones moeten altijd bedekt zijn met pannen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de wasemafzuigkap

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

Inschakelen van de wasemafzuigkap bij het begin van het koken. Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken.

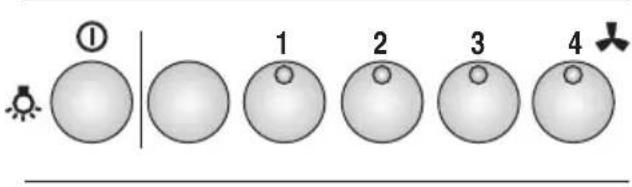

Verlichting		Ventilatorstanden
uit	0	1	zacht
aan	1	0	uit
		2	hard

Verlichting Ventilatorstanden

Verlichting Ventilatorstanden aan/uit Intensieve stand

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukendamp kunnen verschillende vetfilters worden gebruikt.

Vlies-vetfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Attentie:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

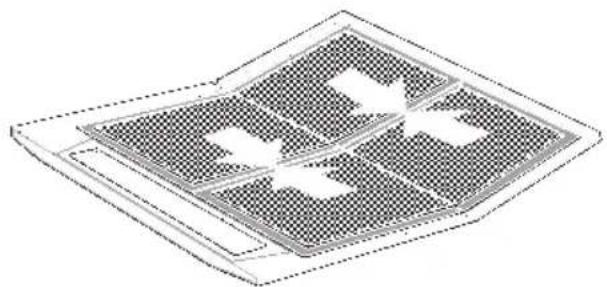

Belangrijk:

Door het op tijd vervangen van het vlies-vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normaal gebruik (dagelijks 1 à 2 uur) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen. Vlies-vetfilters met opdruk uiterlijk vervangen wanneer de kleuren van de opdruk vervagen. Gebruik uitsluitend originele filters. Hierdoor worden de veiligheidsvoorschriften nageleefd en bent u verzekerd van een optimale werking.

Afvoer van oude vlies-vetfilters:

Vlies-vetfilters bevatten geen schadelijke stoffen. Ze kunnen tot compost worden verwerkt en met het GFT-afval worden meegegeven.

Filter en onderhoud

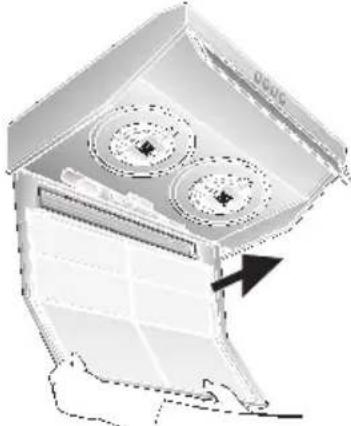

Verwijderen en aanbrengen van het vlies-vetfilter:

1. De vergrendeling links en rechts op het filterrooster indrukken.

1. Verwijder het filterrooster.

1. Verwijder het draadrooster en de verzadigde filtermat.

1. Reinig het filterrooster en breng de nieuwe filtermat aan.
2. Klem de filtermat vast met het draadrooster.
3. Breng het filterrooster weer aan.

De vergrendeling moet links en rechts vastklikken.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Attentie:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het tijdig reinigen van de metalen vetfilters wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reinigen van de metalen vetfilters:

Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters na 8 tot 10 weken worden gereinigd. De metalen vetfilters kunnen in de vaatwasmachine worden gereinigd. Hierbij kan een lichte verkleuring optreden.

Belangrijk:

Sterk verzadigde metalen vetfilters niet samen met vaatwerk reinigen.

Als u ze met de hand reinigt, laat de vetfilters dan inweken in heet afwaswater. Daarna afborstelen, goed uitspoelen en laten afdruipen. Gebruik uitsluitend originele filters.

Hierdoor bent u verzekerd van een optimale werking.

Verwijderen en aanbrengen van de metalen vetfilters (zie demontage en montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.
2. Breng de gereinigde filtermatten weer aan en klem ze vast met het draadrooster.

Zorg ervoor dat er in het midden geen luchtopening ontstaat.

Koolstoffilter:

Voor het binden van reukstoffen bij gebruik met circulatielucht.

(Zie demontage en montage van het vlies-vetfilter)

1. Steek de schroeven door de vleugelmoeren en de hulzen en draai de schroeven links en rechts in het tussenschot (dit is alleen nodig bij de eerste montage).
2. Schroeven, vleugelmoeren en hulzen worden meegeleverd bij het koolstoffilter.
3. Druk de twee lippen op de behuizing naar binnen met behulp van een schroevendraaier of iets dergelijks (dit is alleen nodig bij de eerste montage).

1. Plaats het koolstoffilter tegen de achterkant, klap het omhoog en vergrendel het met de vleugelmoeren links en rechts.

De lippen links en rechts op het koolstoffilter zijn ingeklapt voor de 50 cm brede wasemafzuigkap.

De lippen moeten omhoog worden geklapt bij de wasemafzuigkappen van 60 cm en 90 cm.

Vervangen van het koolstoffilter:

Bij normaal gebruik (dagelijks 1 à 2 uur) moet het koolstoffilter ca. 1 x per jaar worden vervangen. Koolstoffilters zijn verkrijgbaar bij de vakhandel. (Zie Speciaal toebehoren). Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Afvoer van oude koolstoffilters:

Koolstoffilters bevatten geen schadelijke stoffen. Ze kunnen met het gewone huisvuil worden meegegeven.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. - Geen schurende middelen of krassende sponsjes gebruiken. Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, niet-schurende reiniger voor roestvrij staal. Reinig alleen in de richting van de borstelstructuur.

Reinig roestvrijstalen oppervlakken niet met schurende sponzen en niet met poetsmiddelen die zand, soda, zuur of chloride bevatten.

Oppervlakken van aluminium en kunststof:

Gebruik een zachte, niet-pluizende doek of microvezeldoek. Gebruik geen droge doeken. Gebruik een mild glasreinigingsmiddel. Gebruik geen agressieve, zure of alkalische reinigingsmiddelen. Gebruik geen schurende middelen.

Lampen vervangen

1. Schakel de afzuigkap uit en maak hem spanningsloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filter en onderhoud).
3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Plaats de vetfilters terug.
2. Schakel de stroom weer in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr.

Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de vetfilters hebt verwijderd.

Belangrijke voorschriften

Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan een zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet er voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stockinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplaten en gasfornuis, worden deze regels niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

Het binnenste deel van het aansluitstuk voor de luchtafvoer niet wegsnijden.

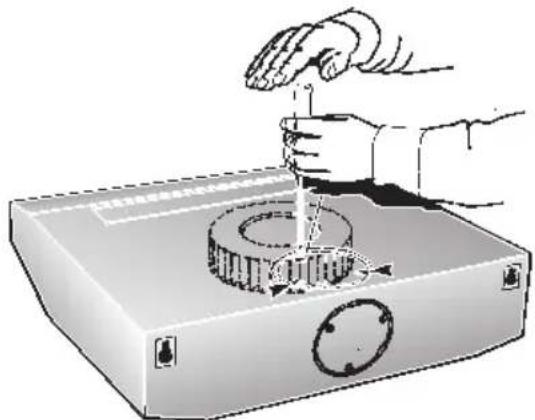

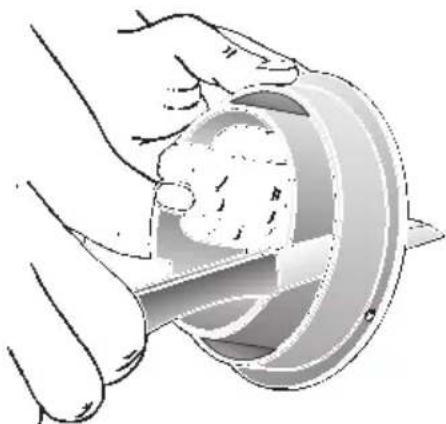

Monteren van de terugslagklep:

De twee stoppen van de terugslagklep in de gaten van het aansluitstuk voor de luchtafvoer steken.

Als de afvoerlucht door de muur wordt geleid, dient er een telescoopmuurkast te worden gebruikt.

Optimale werking van de afzuigkap:

Korte en gladde luchtafvoerbuis. Zo weinig mogelijk bochten in de buis. Zo groot mogelijke buisdiameter (optimaal is φ 120mm ) en grote buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

Ronde buizen:

korte afzuigbuis:

binnendiameter min. 100 mm langere afzuigbuis:

binnendiameter min. 120 mm

Platte luchtafvoerkanalen moeten een binnendoorsnede hebben die gelijkwaardig is aan die van ronde buizen met een binnendoorsnede van 100/120 mm. Ze dienen geen scherpe bochten te hebben.

100 mm ca. 78 cm² 125 mm ca. 113 cm²

Bij afwijkende buisdiameters:

afdichtstrips aanbrengen.

Bij gebruik met afvoerlucht zorgen

voor een voldoende luchtaanvoer.

Luchtafvoer maar boven:

Buisdiameter: 100 of 120 mm

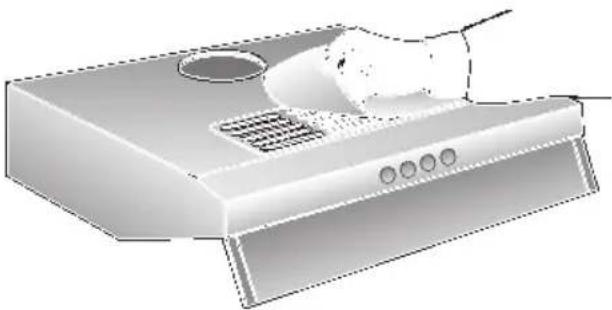

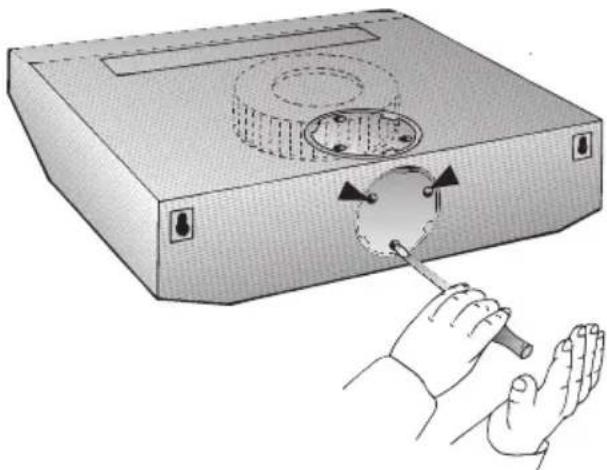

Het deksel op de bovenkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen. Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken). Bij een buisdiameter van 120 mm het binnenste deel van het aansluitstuk voor de luchtafvoer afsnijden.

Het aansluitstuk voor de luchtafvoer aanbrengen en tot aan de aanslag draaien.

Luchtafvoer aansluiten:

Buisdiameter: 100 mm

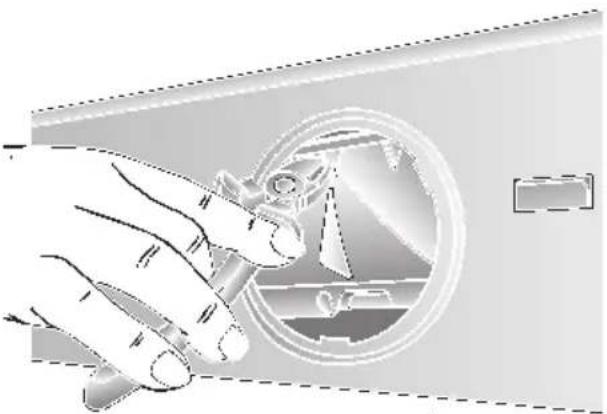

Het deksel op de achterkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen.

Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken).

Bij een afzuigkap met 2 motoren moet een opening naar achteren worden gemaakt in het kunststof gedeelte. Hiertoe de 3 ribben doorsnijden en het losgesneden gedeelte verwijderen.

Het buitenste gedeelte van het aansluitstuk voor de luchtafvoer afsnijden.

• Het binnenste gedeelte aanbrengen en tot de aanslag draaien.

Gebruik met circulatielucht

Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. De door een extra koolstoffilter gereinigde lucht wordt terug in de keuken geleid. Raadpleeg de gebruiksaanwijzing voor het aanbrengen van het koolstoffilter. Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht, moet de luchtafvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouder te verwijderen.

Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Bij vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten.

In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften.

Bevestiging

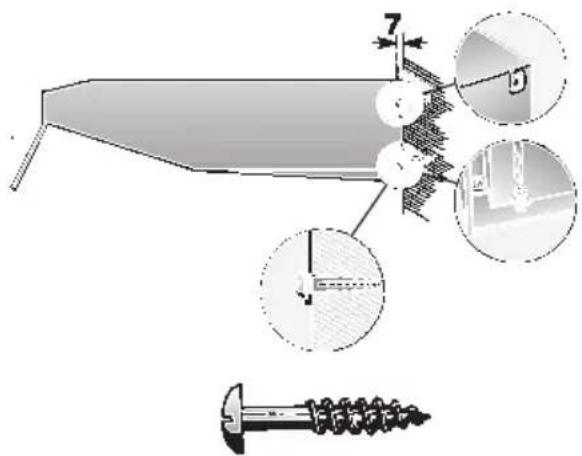

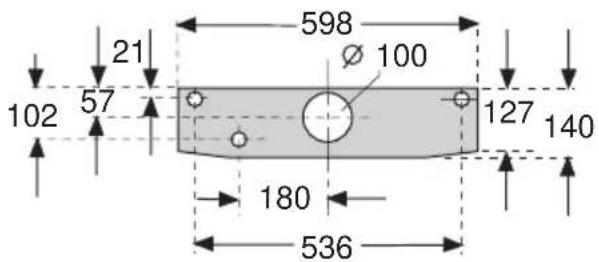

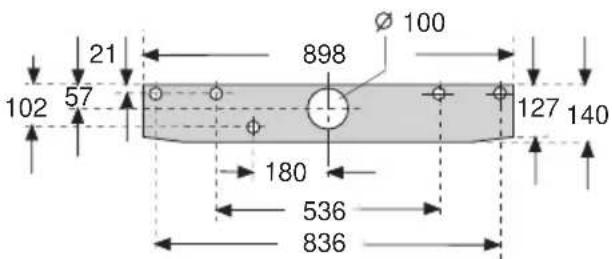

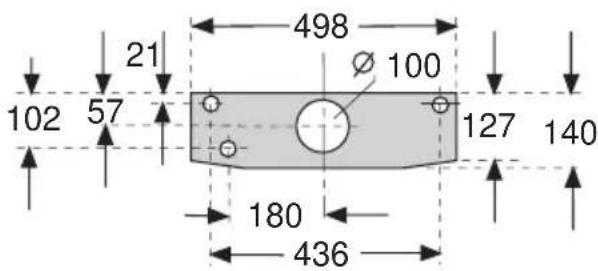

Bevestiging op de muur

50 cm brede wasemafzuigkap: met 3 schroeven.

Bevestiging

60 cm brede wasemafzuigkap: met 3 schroeven.

90 cm brede wasemafzuigkap: met 6 schroeven.

1. Boorgaten voor de bevestiging markeren. De afmetingen vindt u in afb. U kunt ook een sjabloon gebruiken.
2. Gaten van Ø 8 mm boren en de pluggen volledig in de muur drukken.
3. De bovenste schroeven (links en rechts) in de muur schroeven tot de schroefkoppen ca. 7 mm uit de muur steken.

1. Het filterrooster verwijderen (zie de gebruiksaanwijzing).
2. De wasemafzuigkap ophangen.
3. De onderste schroef met een onderlegplaatje vastschroeven vanuit de binnenruimte van de afzuigkap.

Bevestiging aan de bovenkast

50 cm brede wasemafzuigkap: met 4 schroeven.

60 cm brede wasemafzuigkap: met 4 schroeven.

90 cm brede wasemafzuigkap: met 6 schroeven.

1. De maten voor de bevestigingsgaten vindt u in afb. U (of een sjabloon) tegen de bodem van de bovenkast leggen.
2. Bevestigingsgaten markeren en met een priem voorsteken. Bij luchtafvoer de luchtafvoeropening markeren en uitzagen. Houd rekening met de positie van de aansluitkabel. Zaag eventueel een gat in de bovenkast.
3. Filterrooster verwijderen (zie de gebruiksaanwijzing).
4. Wasemafzuigkap vastschroeven tegen de kastbodem.

Kant-en-klaar-montage

Gebruik met afvoerlucht:

Bijgevoegde afdekfolie over het luchtafvoerrooster op de bovenzijde van de wasemkap plakken. Zorg ervoor dat het oppervlak schoon is.

Buisverbinding aanleggen.

Bij een wasemafzuigkap met 2 motoren

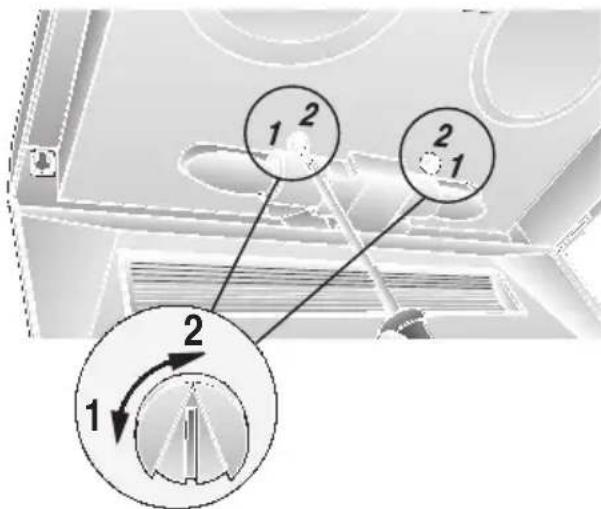

Instellen van de gebruikswijze:

Gebruik met afvoerlucht: stand 1. Gebruik met circulatielucht: stand 2. Met een schroevendraaier kunt u instellen maar links of rechts.

Gewicht in kg:

	AfvoerluchtBraide latie-lucht
50 cm	7,0	8,0
60 cm1 motor	8,0	9,0
60 cm2 motoren	10,0	11,0
90 cm	13,0 14,0

Constructiewijzigingen in het kader van de technische ontwikkeling voorbehouden
