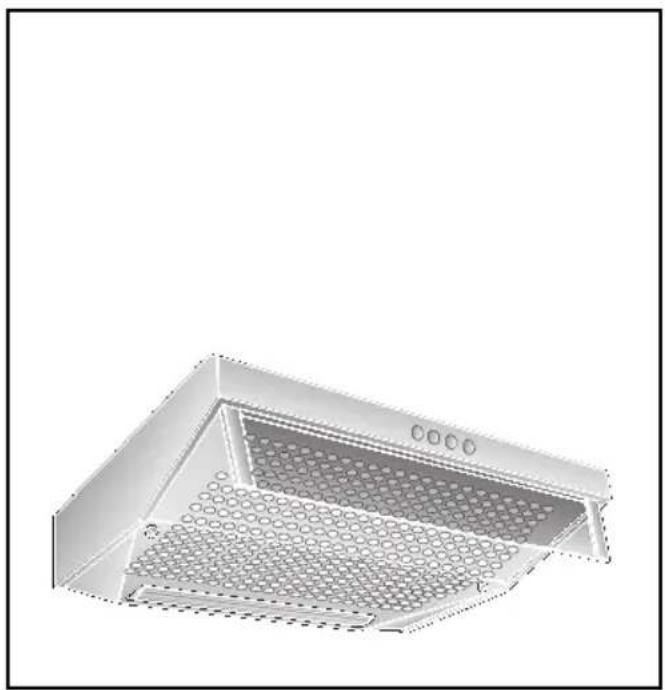

D1613S0GB - Campana extractora NEFF - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de cocina
Marca	Neff
Modelo	D1613S0GB
Ancho disponible	50 cm, 60 cm o 90 cm (según versión)
Peso (según ancho y motor)	De 7,0 kg (50 cm, 1 motor) a 14,0 kg (90 cm, 2 motores)
Alimentación eléctrica	230 V / 50 Hz, enchufe con toma de tierra, circuito protegido por fusible/disyuntor
Longitud del cable de alimentación	1,30 m
Potencia de aspiración	3 velocidades + modo intensivo
Modos de funcionamiento	Evacuación exterior o recirculación (con filtro de carbón activo opcional)
Iluminación	Bombillas 40 W máx., casquillo E14
Tipos de filtros de grasa	Paño no tejido (desechable) o filtro metálico (lavable en lavavajillas)
Filtro de carbón activo	Opcional para el modo recirculación, cambio aproximadamente una vez al año
Frecuencia de cambio/limpieza de los filtros de grasa	Cada 8 a 10 semanas en uso normal (1-2 h/día)

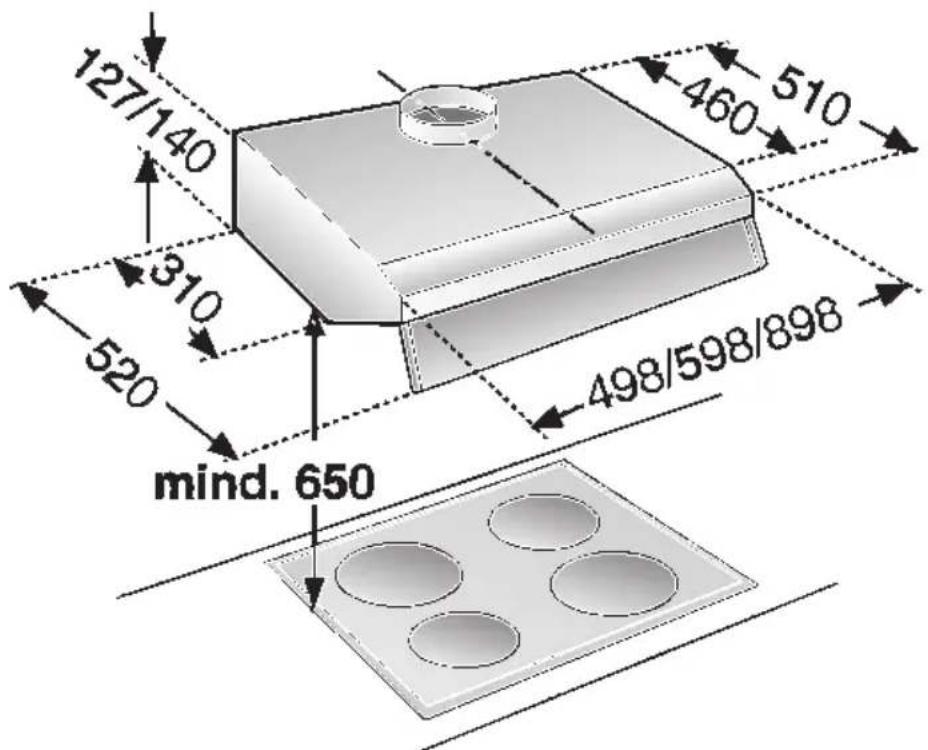

Distancia mínima de seguridad (fuegos eléctricos)	650 mm entre el borde inferior de la campana y la superficie de cocción
Distancia mínima de seguridad (fuegos de gas)	650 mm entre el borde inferior de la campana y la rejilla soporte de los quemadores
Evacuación exterior	Conducto de aire viciado hacia el exterior, diámetro recomendado 120 mm
Material de la superficie	Acero inoxidable, aluminio y plástico según partes
Mantenimiento de las superficies	Agua caliente con detergente para vajilla o limpiacristales no agresivo, evitar abrasivos
Reemplazo de las bombillas	Desconectar el aparato, desmontar los filtros, reemplazar por bombilla 40 W E14
Reparabilidad	Reparaciones por un especialista autorizado; servicio postventa Neff

Preguntas frecuentes - D1613S0GB NEFF

¿Cómo instalar la campana Neff D1613S0GB?

La instalación debe ser realizada por un especialista. Respete una distancia mínima de 650 mm sobre los fuegos. Fíjela firmemente a la pared o debajo de un armario según las instrucciones del manual. Asegúrese de que la evacuación de aire cumple con las normativas locales.

¿Cuál es la diferencia entre los modos evacuación y recirculación?

En modo evacuación, el aire se expulsa al exterior a través de un conducto. En modo recirculación, el aire se filtra mediante un filtro de carbón activo (opcional) y se devuelve a la cocina. La recirculación es útil si no es posible la evacuación exterior.

¿Cómo limpiar los filtros de grasa metálicos?

Los filtros metálicos se limpian en el lavavajillas o a mano con agua caliente y detergente para vajilla. Déjelos en remojo varias horas si están muy sucios. Cepille, enjuague y deje secar antes de volver a colocarlos.

¿Con qué frecuencia cambiar el filtro de carbón activo?

En uso normal (1 a 2 horas al día), cambie el filtro de carbón activo aproximadamente una vez al año. Utilice únicamente filtros originales Neff para garantizar un funcionamiento óptimo.

¿Qué hacer si la campana no enciende?

Primero verifique que la campana esté enchufada y que el disyuntor/fusible no haya saltado. Si la iluminación no funciona, reemplace la bombilla por una de 40 W máx. (casquillo E14). Si el problema persiste, contacte al servicio postventa Neff.

¿Cuál es la distancia mínima entre la campana y la cocina de gas?

La distancia mínima es de 650 mm entre el borde inferior de la campana y la rejilla soporte de los quemadores. Para fuegos eléctricos, se aplica la misma distancia.

¿Puedo usar la campana sin filtro de grasa?

No, es imprescindible usar siempre un filtro de grasa (paño no tejido o metálico). Sin filtro, las grasas pueden acumularse y presentar un riesgo de incendio.

¿Cómo reemplazar una bombilla de la campana?

Apague y desconecte la campana. Desmonte los filtros de grasa. Reemplace la bombilla defectuosa por una bombilla de 40 W máx. con casquillo E14. Vuelva a montar los filtros y reconecte el aparato.

¿Qué hacer en caso de ruido anormal de la campana?

Verifique que los filtros estén bien colocados y limpios. Asegúrese de que ningún objeto obstruya el conducto de evacuación. Si el ruido persiste, contacte a un especialista.

¿Dónde encontrar los números de serie y de modelo?

Los números E-Nr. y FD se encuentran en la placa de características en el interior del aparato, después de haber retirado los filtros de grasa. Anótelos para cualquier solicitud de servicio postventa.

MANUAL DE USUARIO D1613S0GB NEFF

Instrucciones de uso y montaje

Instrucciones para el uso:

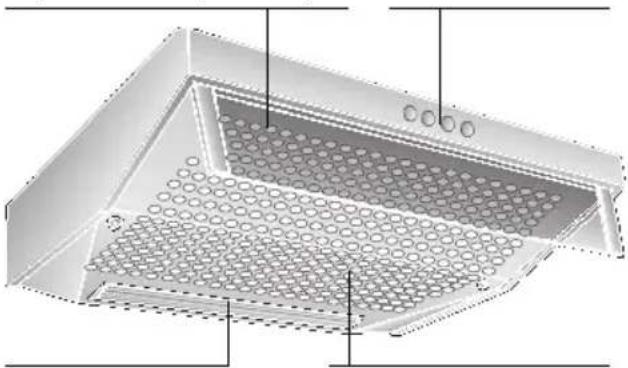

Descripción del aparato

Visera

(desplegable, aumenta la aspiración)

Interruptor de iluminación / Ventilador

Iluminación Rejilla del filtro

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. La comida queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento del local de emplazamiento del hogar no sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas similares como bloqueos recíprocos.

Modalidades de funcionamiento

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Asimismo deberán observarse estrictamente las disposiciones y normas nacionales vigentes al respecto.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Evacuación del aire: hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones). El filtro de carbón activo se puede adquirir como accesorio opcional en el COMERCIO ESPECIALIZADO. Las referencias correspondientes figuran al final de estas instrucciones de uso. El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina. El filtro de carbón activo absorbe el olor.

En caso de no montar en la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

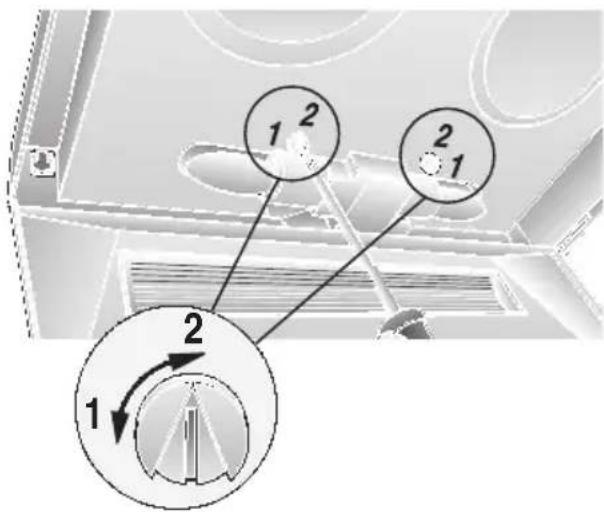

En caso de modificar la modalidad de configuración de la campana extractora, cambiando la evacuación del aire hacia el exterior por la evacuación del aire hacia el interior, hay que bloquear la salida de evacuación del aire hacia el exterior, a fin de evitar situaciones de peligro (véanse a este respecto los accesorios opcionales que se describen en las presentes instrucciones de uso).

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. - Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.

Las reparaciones que fueran necesarias efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

Si el aparato presenta daños o desperfectos, no debe ser utilizado. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, este solo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). La presente campana extractora solo es adecuada para uso doméstico. Utilizar la campana extractora solo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No use nunca la campana extractora sin incorporar el filtro antigrasa.

Antes de emplear el aparato nuevo deben leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ellas se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por lo tanto, los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben.

Las llamas de los quemadores de gas de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) solo está permitido si esta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Cocinas de gas

No trabajar simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 horas) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar esta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).

Manejo de la campana extractora

La forma más eficaz de absorber los vahos producidos en la comida durante la preparación de los alimentos es:

• Conectando la campana extractora al comenzar a trabajar. Desconectando la campana extractora al cabo de una hora antes de haber concluido los trabajos.

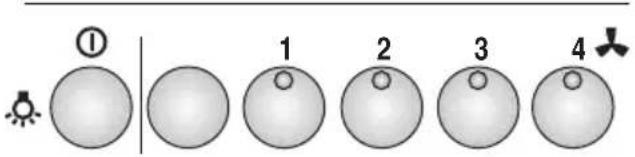

Iluminación Escalones de potencia del ventilador

Desconexión 0 1 baja potencia Conexión 2 gran potencia

Iluminación Escalones de potencia del ventilador

Desconexión

Conexión

Iluminación Escalones de potencia del ventilador

Escalones de potencia del ventilador

0

Filtros y mantenimiento

Para eliminar las partículas de grasa presentes en el vaho de la cocina, se pueden utilizar diferentes filtros antigrasa.

La esterilla de filtro es de material difícilmente inflamable.

¡Atención!: A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

Importante: La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio causado por una acumulación de calor al freír o asar alimentos.

La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio causado por una acumulación de calor al freír o asar alimentos.

Sustituir el filtro antigrasa de fieltro:

• Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro de fieltro tiene que sustituirse al cabo de unas 8 a 10 semanas.

En caso de tratarse de un filtro con estampado de color, sustituirlo cuando el color comience a desteñir.

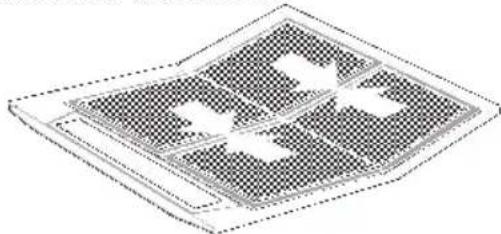

Utilizar solo filtros originales del fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación de los filtros de fieltro usados:

Los filtros de fieltro no contienen sustancias tóxicas ni nocivas. Son biodegradables y pueden evacuarse como residuos domésticos biológicos.

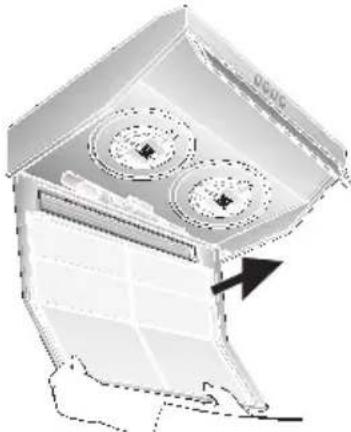

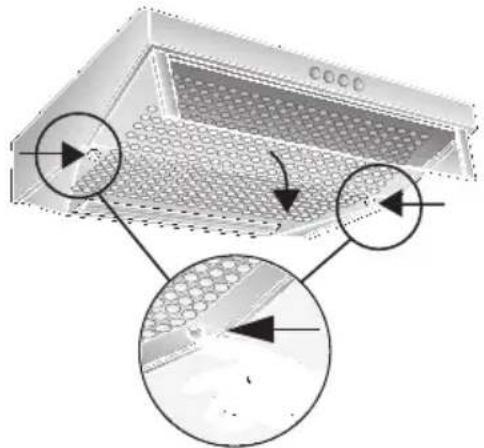

Desmontar y montar el filtro antigrasa de fieltro:

1. Presionar los cierres a izquierda y derecha de la rejilla del bajo.

1. Retirar la rejilla del filtro.

1. Retirar la rejilla de alambre. Retirar asimismo la esterilla saturada.

1. Limpiar la rejilla y colocar en la misma una esterilla nueva.
2. Aprisionar la esterilla de filtrado con la rejilla de alambre.
3. Montar la rejilla del filtro en su emplazamiento.

Los cierres a izquierda y derecha de la rejilla del filtro tienen que enclavar.

Filtro antigrasa metálico:

Las esterillas de filtro son de metal antiinflamable.

¡Atención!:

A medida que crece el grado de saturación de la esterilla de bajo con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el número de revoluciones de la campana extractora.

¡Importante!

La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio a causa de una acumulación de grasa al freír o asar alimentos.

Limpieza del filtro antigrasa metálico:

• Bajo unas condiciones de funcionamiento normal (1 a 3 horas diarias), el filtro antigrasa metálico debe limpiarse cada 8 a 10 semanas. Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Esto puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar las esterillas de filtro durante varias horas en una solución de agua y lavavajillas manual muy caliente, para reblandecer la grasa adherida. Limpiarlas a continuación con un cepillo, enjuagarlas bien y dejarlas escurrir.

Utilizar solo filtros originales del fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento bajo las mismas.

Desmontar y montar el filtro antigrasa metálico (Véase el capítulo «Desmontar y montar el filtro antigrasa de fieltro»):

1. Limpiar las esterillas y la rejilla.
2. Montar las esterillas limpias en su sitio. Aprisionar las esterillas debajo con la rejilla de alambre. Procurar que las esterillas queden perfectamente unidas entre sí, evitando la formación de intersticios o separaciones entre las mallas.

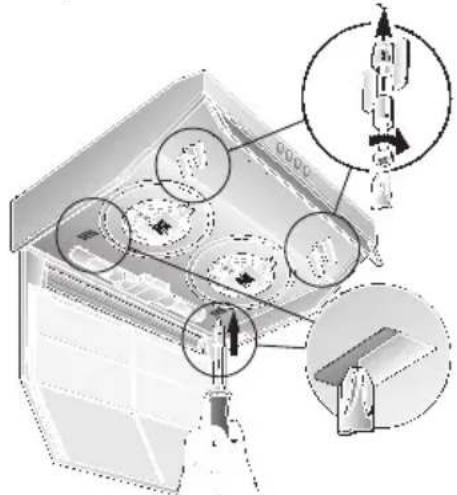

Filtro de carbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire):

(Véase el capítulo «Desmontar y montar el filtro antigrasa de fieltro»)

1. Introducir los tornillos a través de las tuercas de mariposa y los casquillos: fijar los tornillos a izquierda y derecha en el cuerpo de la campana. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo).
2. Los tornillos, las tuercas de mariposa y los casquillos forman parte del equipo de serie del filtro de carbón activo.
3. Empujar las dos lengüetas del cuerpo de la campana hacia atrás con ayuda de un destornillador o un objeto semejante. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo).

1. Colocar el filtro de carbón activo comenzando por la parte posterior, desplazarlo hacia arriba y fijarlo a izquierda y derecha con ayuda de las tuercas de mariposa.

Las lengüetas a izquierda y derecha del filtro de carbón activo se encuentran replegadas para las campanas extractoras de 50 cm de anchura. Para las campanas extractoras de 60 y 90 cm de anchura, hay que desplegarlas.

Sustituir el filtro de carbón activo:

Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales). Utilizar sólo filtros originales del fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento correcto.

Evacuación de los filtros de carbón activo usados:

Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante, por lo que pueden evacuarse con la basura doméstica normal.

Limpieza y cuidados

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva un óptimo funcionamiento. - Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad seca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable!

Superficies de acero inoxidable:

• Usar un limpiador para acero inoxidable suave, no abrasivo. Limpiar el metal solo en dirección al pulido. No limpiar las superficies de acero inoxidable con esponjas abrasivas. No emplear detergentes que contengan arena, sosa, ácidos o cloro.

Superficies de aluminio y plástico:

• Utilizar solo paños suaves para limpieza de ventanas, libres de pelusas, o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.

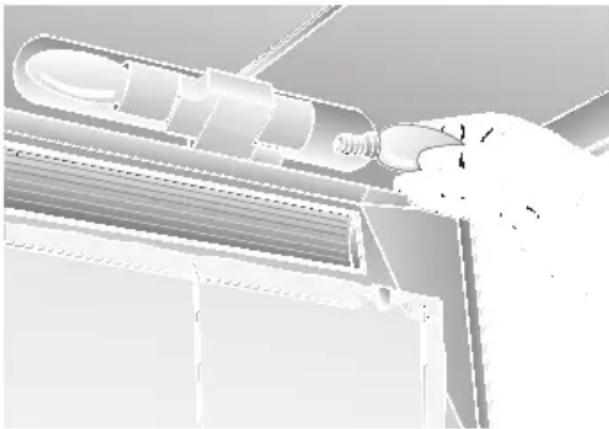

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o desconectando el fusible.
2. Desmontar el filtro antigrasa metálico (véase el capítulo «Filtros y mantenimiento»).
3. Sustituir la lámpara (lámpara corriente, máx. 40 W, portalámparas E 14).

1. Montar el filtro antigrasa metálico en su emplazamiento.
2. Introducir el cable de conexión en la toma de corriente o volver a colocar el fusible.

Averías y perturbaciones

En caso de dudas o al producirse averías en la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta deben indicarse los números de producto y de fabricación:

E-Nr.

Anote los números correspondientes a su aparato en los espacios previstos a dicho efecto. Los números figuran en la placa de características, a la que se accede tras desmontar el filtro antigrasa metálico, en el interior de la campana extractora.

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deben entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado, deberá inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su distribuidor o administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajo con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 650 mm (Fig.1).

La campana sólo se debe montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo, proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas, deberán observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respetar las normas y disposiciones, así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora solo debe montarse con un lateral hasta un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm (Fig. 1).

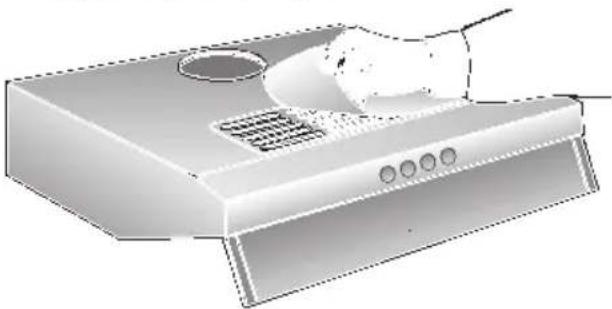

Funcionamiento con evacuación del aire al exterior

El aire de evacuación sale a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

En caso de evacuación del aire al exterior, deberán observarse estrictamente las normas y disposiciones locales vigentes al respecto.

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento del local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, conviene tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Si la campana extractora trabaja con sistemas de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar esta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campana extractora dicha válvula antirretorno, deberá adquirirla en el comercio especializado.

¡No recortar la parte interior del tubo de ventilación en el empalme de evacuación del aire de la campana!

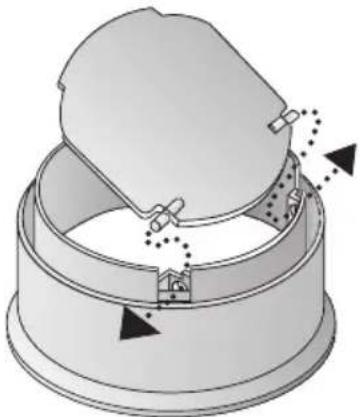

Montaje de la válvula antirretorno:

Hacer encajar los salientes de la válvula antirretorno en su correspondiente alojamiento en el empalme de evacuación del aire de la campana.

Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.

Óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso. - Menor número de codos posible. - Usar en lo posible tubos de gran diámetro (lo más acertado serían tubos de 120 mm de diámetro), así como codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provocan un aumento de ruidos desagradables durante su funcionamiento.

Tubos de evacuación redondos:

Tubo de evacuación corto: Mínimo diámetro interior 100 mm, Tubo de evacuación largo: Mínimo diámetro interior 120 mm.

Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos de 100/120 mm de diámetro inferior.

No deben tener ángulos enormemente agudos y ser capaces de sumarse y agudos.

Diámetro 100 mm, aprox. 78 cm² Diámetro 125 mm, aprox. 113 cm²

En caso de usar tubos con diferentes diámetros: Colocar una tira de junta. Al trabajar con sistemas de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

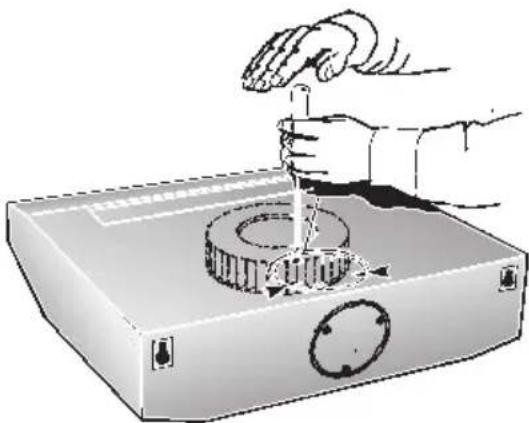

Funcionamiento con evacuación del aire hacia arriba:

Diámetro de los tubos: 100 o 120 mm

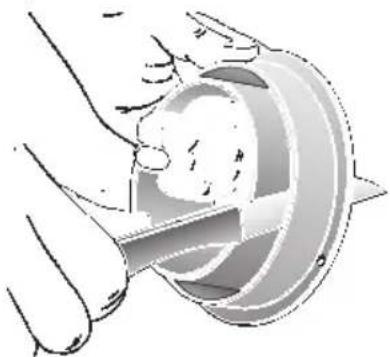

□ Practicar la abertura superior en la campana extractora golpeando con una herramienta adecuada sobre los puntos de sujeción de la tapa.

△ Mantener la herramienta en posición vertical, a fin de evitar cualquier daño del ventilador. Retirar la pieza de chapa (podía originar ruidos o incluso dar lugar a averías durante el funcionamiento de la campana). En caso de tubos de evacuación con 120 mm de diámetro, recortar la parte inferior del racor de empalme.

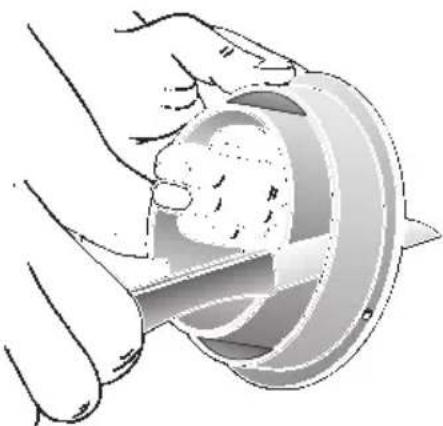

Introducir el racor de empalme y girarlo hasta el tope.

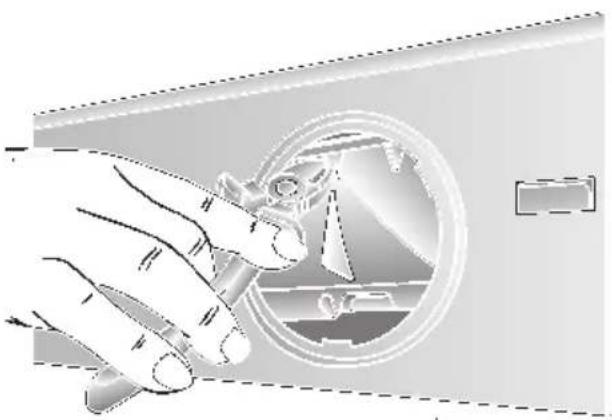

Evacuación del aire directamente hacia el exterior:

Diámetro de los tubos: 100 mm

• Practicar la abertura en la pared posterior en la campana extractora golpeando con una herramienta adecuada sobre los puntos de sujeción de la tapa.

△ Mantener la herramienta en posición vertical, a fin de evitar cualquier daño del ventilador. - Retirar la pieza de chapa del aparato (podía originar ruidos o incluso dar lugar a averías durante el funcionamiento de la campana). En las campanas extractoras dotadas de dos motores, hay que practicar la abertura hacia afuera en la parte de plástico. Para ello, cortar los tres nervios y retirar la pieza recortada.

• Cortar la parte exterior del racor de empalme.

Introducir la parte interior del racor de empalme y girarla hasta el tope.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

Filtro de carbón activo en caso de no existir la posibilidad de trabajo con evacuación del aire hacia el exterior. El aire, una vez ha sido purificado a través del filtro de carbón activo adicional, es devuelto al local. Para montar el filtro de carbón activo, véanse las instrucciones de uso correspondientes. En caso de modificar la modalidad de configuración de la campana extractora, cambiando de evacuación del aire hacia el exterior a evacuación del aire hacia el interior, hay que bloquear la salida de evacuación del aire hacia el exterior, a fin de evitar situaciones de peligro (véanse a este respecto los accesorios opcionales que se describen en las presentes instrucciones de uso).

Conexión eléctrica

La campana extractora sólo podría conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse lo más cerca posible de la campana.

La toma de corriente con puesta a tierra deberá conectarse a través de un circuito de corriente propio.

Datos para la conexión eléctrica:

Figuran en la placa de características del aparato, a la que se puede acceder tras desmontar el marco del filtro, en el interior del aparato.

En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato solo debe ser conectado a la red eléctrica por un instalador electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Fijación

Montaje de la campana directamente sobre la pared

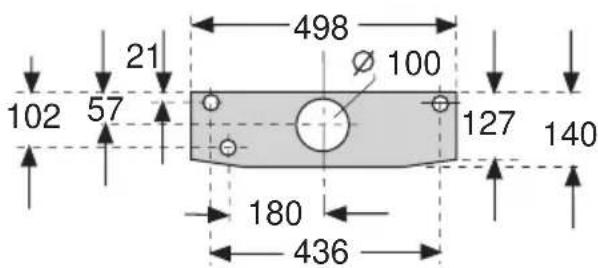

Campana extractora de 50 cm de anchura: con 3 tornillos.

Fijación

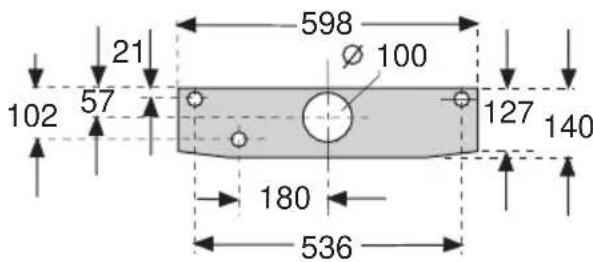

Campana extractora de 60 cm de anchura: con 3 tornillos.

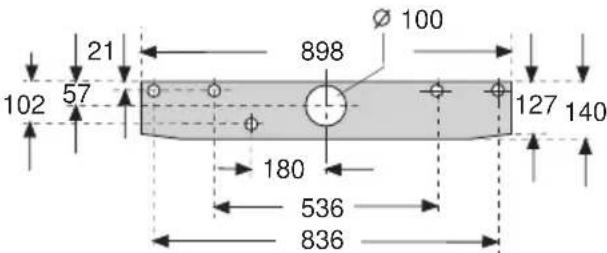

Campana extractora de 90 cm de anchura: con 5 tornillos.

1. Marcar en la pared la posición de los taladros para los tornillos de sujeción. Tomar las medidas o utilizar la plantilla adjunta.
2. Practicar los taladros de 8 mm de diámetro. Introducir los tacos en los taladros a ras con la pared.

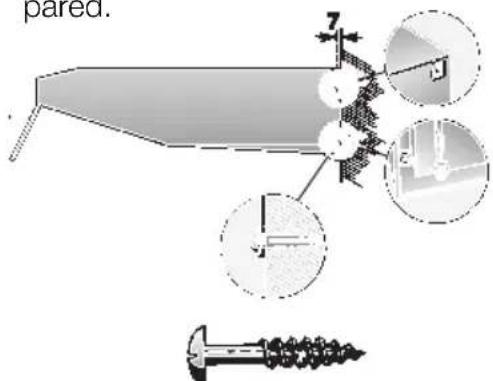

3. Enroscar los tornillos de sujeción superiores (a izquierda y derecha) en los taladros, observando una distancia de 7 mm entre la cabeza del tornillo y la pared.

1. Retirar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).
2. Suspender la campana extractora de los tornillos de sujeción.
3. Enroscar y preparar el tornillo inferior con arandela desde el interior de la campana.

Montaje de la campana en un armario superior

Campana extractora de 50 cm de anchura: con 4 tornillos.

Campana extractora de 60 cm de anchura: con 4 tornillos.

Campana extractora de 90 cm de anchura: con 6 tornillos.

1. Tomar las medidas para la posición de los taladros de los tornillos de sujeción o colocar la plantilla adjunta en el piso del armario.
2. Marcar la posición de los taladros para los tornillos de sujeción. Punzar los agujeros con un buril. En caso de evacuación del aire hacia arriba, marcar la abertura y recortarla con una sierra. Téngase presente la posición del cable de conexión a la red eléctrica. En caso necesario, recortar el armario.
3. Retirar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).
4. Atornillar la campana extractora al piso del armario.

Montaje final

Funcionamiento con evacuación del aire al exterior:

Pegar la lámina protectora adjunta encima de la rejilla de salida del aire, en la parte superior de la campana extractora. Prestar atención a que la superficie esté limpia.

Acoplar los tubos de evacuación.

En las campanas extractoras con dos motores

Ajustar la modalidad de configuración:

Evacuación del aire al exterior: Posición 1 - Funcionamiento con recirculación del aire: Posición 2. El ajuste se efectúa en ambos puntos con ayuda de un destornillador.

Conectar el aparato a la red eléctrica. Montar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).

Peso en kg:

Anchura	Funcionamiento con evacuación del aire al exterior	Funcionamiento con recirculación del aire
50 cm	7,0	8,0
60 cm con 1 motor	8,0	9,0
60 cm con 2 motoras	10,0	11,0
90 cm	13,0 14,0

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Z 5200 X0

60 cm: Z 5310 X3 90 cm: Z 5319 X3

Z 5110 X3

266657

084848
