GEBRUIKSAANWIJZING ER626PB70E SIEMENS

Veiligheidsaanwijzingen 101

Uw nieuw apparatusat 103

Branders 104

Veiligheidssysteme 105

Eenbranderuitdoven. 105

Vermogensstanden. 105

Waarschuwingen 106

Geschikte pannen. 106

Wokpan. 107

Toebehoren 107

Aanvullend rooster wok 107

Aanvullend rooster koffiepot 107

Tips bij het bereiden 108

Werking van de elektrischeplaat met

dubbele kookzone 109

In- en uitschakeling 109

Tips. 110

Waarschuwingen voor het gebruik. 111

Reiniging en onderhoud 112

Reiniging. 112

Ongeschikte producten. 112

Onderhoud 113

Afwijkingen 113

Garantievoorwaarden 114

Verpakking en gebruike apparaten. . . . 114

Geachte klant:

Wij feliciteren u met uw keuze en wij danken u voor het vertrouwen dat u in ons gesteld heeft. Dit practisch, modern en functioneel apparaat is geproduerd met hoogwaardige materialen, die onderworpen+zijn aan nauwlettende kwaliteitstcontroles gedurende het hele productieproces en nauwkeurig getest om te voldoen aan al uw vereisten voor het perfect koken.

Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw.

Wij verzoeken u de instructies te lezen alvorens het apparaat te installereren of te gebruiken. De informatatie hierin is van vitaal belang voor een correcte werkig en nog belangrijker: voor uw veriligheid.

De verpakking van uw apparaat is geproduerd met de striktoodzakelijkke materialen om een doeltreffende bescherming tijdens het transport te verzekeren.

Deze materialen zijn volledig recyclebaar, op deze wijze worden het milieueffect verminderd. We nodigen uuit om ook bij te dragen tot het behoud van het milieu, door onderstaandetips op te volgen:

• plaats de verpakking in de geschikte recyclagebak,

• voordat u een afgedankt apparaat wegdoet, maak het onbruikbaar. Raadpleeg bij uw lokale overheid het adres van het dichtstbijzijnde verzamelcentrum van recyclebaar materiaal en leveraar uw apparaat in,

• giet geen gebruikte olie door de goatsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komtterecht op een gecontroleerde stortplaats; waarschijnlijk is dit Niet de Beste oplossing, maar we vermijden waterverontreiniging)

BELANGRIJK:

Indien het apparaat, gegen once verwachting in, schade vertoont of nicht voldoet aan de voorziene kwaliteitseisen, verzoeken we u om ons dit zo snel möglich te latent weten. Opdat de garantie geldig zou+zijn, mag het apparaat Niet gemanipuleerd noch onderworpen zich aan een ongeschikt gebruik.

Veiligheidsaanwijzingen

Lees deze instructies aandachtig. Alleen dan, kan u uw apparaat doeltreffend en veilig hanteren. Bewaar de gebruiks- en installmentevoorschriften en overhandigdezem het apparaat als u het aan iemand anders overdraagt.

De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding Niet nageleefd worden.

De afbeeldingen die bij deze aanwijzingen staan afgedrukt zich slechts ter orientatie.

Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw.

Indien u schade waarneemt aan het apparaat, sluit het dan Niet aan. Neem contact op met once Technische Dienst.

Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.

Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.

Alle werkzaamheden betreffende installmentie, afstelling en aanpassing aan een ander gastype要去en worden uitgevoerd door een bekwaam installereur, waar bij alle toepasbare normen en wetgeving en de voorschriften van de lokale gas- en elektriciteit smaatschappijen要去en worden nageleefd. Er worden met name gelet op de voorschriften met betrekking tot ventilatie.

Voor de aanpassing aan een ander gastype raden wij aan om unsere Technische Dienst te bellen.

Zorg, voordat uw(AP) kookplaat geinstalleerd wordt, dat de installmentie uitgevoerd wordt volgens het installatievoorschrift.

Dit apparaat verlaat de fabriek, aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Indien het nodig zou zich dit te wijzigen, raadpleeg het installmentievoorschrift.

Dit apparaat is enkel ontworpen voor huishoudelijk, het commercieel of professioneel gebruik hiervan is Niet toegelaten. Dit apparaat mag nicht worden geinstalleerd in jachten of caravans. De garantie za enkel geldig zijn wonneer het gebruik nageleefd werden waarvoor deze ontworpen werk.

Gebruik het apparaat enkel om te koken, nooit als verwarming.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Zorg ervoor dat er tijdens het gebruik van het apparaat algijd toezicht is.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wannerij onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zich geinformeerd en op de hoogte+zijn van de bevaren die hieruit konnen voorvloeien.

Kinderen mogen nicht met het apparaat spelen. Kinderen mogen het toestel nicht zonder toezicht schoonmaken of onderhoden.

Ophoping van onverbrand gas in een afgesloten ruimteveroorzaakt deflagratiegevaar. Lees de aanwijzingen en waarschuwingen omtrent de werkung van gasbranders aandachtig door.

De kookzones en de omgeving ervan worden erg heet. Nooit de hete vlakken aanraken. Zorg ervoor dat kinderen onder de 8aar uit de buurt van het toestel blijven.

De kookzones worden erg heet. Nooit brandbare voorwerpen op de kookplaat leggen. Geen voorwerpen op de kookplaat leggen.

Sla geen corrosieve chemische producten, stoom, ontvlambare materialen noch Niet-voedingsmiddelen op onder dit huishoudtoestel noch dicht bij.

Oververhit vet of olie vat gemakkelijk vlam. Ga Niet weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur nicht met water. Gevaar voor brandwonden! Doe een deksel op de pan om het vuur te doven en zet de kookzone uit.

Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of Niet goed geplaatstijken hunnen ernstig letsel veroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.

Het gebruik van een gaskookapparaat veroorzaakt warmte, vocht en verbrandingsproducten in de ruimte waar het geinstalleer is. Zorg voor een goede ventilatie in de keuken, met name wanner kookplaat aan staat:That's the best way to get a good feeling of being in an office.

Bij intensief en langdurig gebruik van het apparaat kan extra of doeltreffende ventilatie nodig zich:zet een raam open of verhoog het vermogen van de mechanische ventilatie.

Stel het apparaat Niet bloot aan luchtstromen. De branders zonden hunnen uitgaan.

Gebruik geen stoornreinigers op de kookplaat. Gevaar voor elektrocutie!

Snij bij storing, de stroom- en gastoevoer van het apparaat af. Telefoneer, voor de reparatie, once Technische Dienst.

Manipuleer de binnenzijde van het apparaat Niet.
Telefoneer, indien nodig, once Technische Dienst.

Indien een van de knappen Niet kan worden gedraaid, forceer deze Niet. Telefoneer onmiddelijk de Technische Dienst, om over te gaan tot de reparatie of verwang ing hiervan.

Barsten of breuken in het glas brengen gevaar voor elektrische schokken met zich mee. Schakel de zekering in de zekeringkastuit. Neem contact op met de technische Dienst.

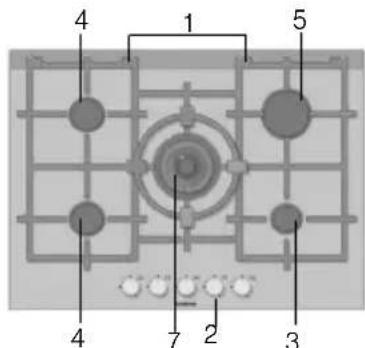

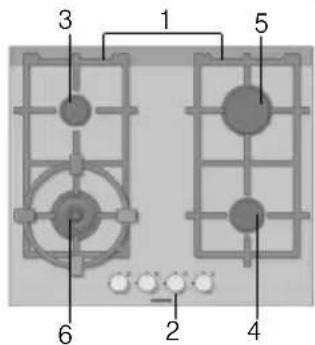

Uw{nieuwapparaat

1 Roosters
2 Knoppen
3 Hulpbrander tot 1,1 kW
4 Halfsnelbrander tot 1,9 kW
5 Snelbrander tot 2,8 kW
6 Dualbrander met dubbele vlam tot B 2,85 kW
7 Dualbrander met dubbele vlam tot D 4,25 kW
8 Elektrischeplaat 1800 W

Gasbranders Werking

Op elke bedieningsknop staat de brander aangeduid die deze controeert. Afb. 1.

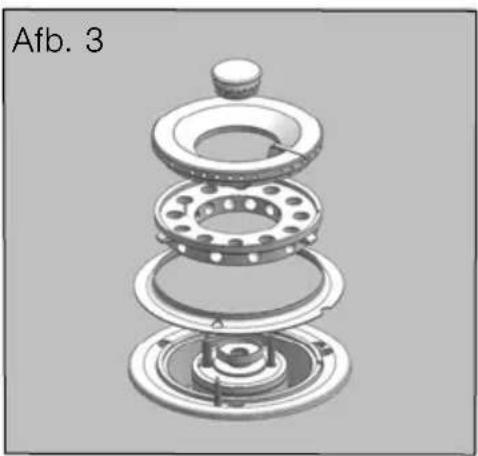

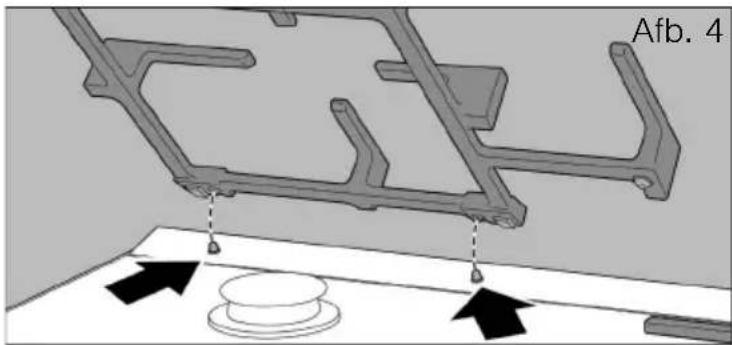

Voor een correcte werkung van het apparaat is het onmisbaar te zorgen dat de roosters en alle delen van de branders juist geplaatst zich. Afb. 2-3-4.

1. Druk op de knop van de gekozen brander en draai deze maar links tot de gewenste stand.
2. Breng een aansteker of vlam (aanstekers, lucifers, enz.) bij de brander.

Indien uw kookplaat beschikt over automatische vonkontsteking (bougies).

1. Druk op de knop van de gekozen brander en draai deze maar links tot de maximale vermogensstand. Terwijl op de knop gedrukt worden, ontstaan vonden in alle branders. De vlam.gaat aan (het is nicht meer nodig de knop ingedrukt te houden).
2. Draai de knop in de gewenste stand.
   Indien keine nicht ontvlamt, draai de knop in de uitstand en herhaal de stappen. Houd deutschekeer de knop langer dan 10 seconden ingedrukt).

Opgelet! Indien na het verstrijken van 15 seconden de vlam Niet aangaat, schakel de brander uit en open de deur of het venster van de ruimte. Wacht minstens een minuut voordat u probeert de brander aan te steken.

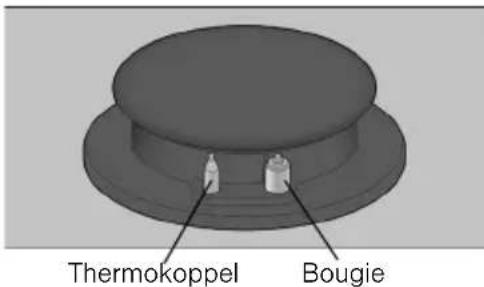

Veiligheidssystem

Afhankelijk van het model, kan uw kookplaat beschikken over een veiligheidssystem (thermokoppel), dat de gasuitlaat verhindert indien de branders per ongelukuitgaan. Om te garanderen dat deze inrichting actief is, schakel de brander gewoon in, zonder de knop los te laten, houd deze stevig ingedrukt gedurende 4 seconden na de vlam te hebben ontstoken.

Een brander uitdoven

Draai de overeenstemmende knop maar rechts tot stand 0.

Vermogensstunden

Met de progressieve knuppen kan het vermogen geregeld worden dat u nodig heeft,:tussen de maximumen de minimumstand.

Stand

Knop gesloten

Grote vlam

Maximale opening of vermogen en elektrische ontsteking

Kleine vlam

In het geval van dualbranders met dubbele vlam,\ kunnen de binnenste en buitenste vlammen afzonderlijk geregeld worden.

De möglichke vermogensstanden zijn:

Buitenste en binnenste vlam op de maximumstand.

Buitenste vlam op de minimumstand, binnenste vlam op de maximumstand.

Binnenste vlam op de maximumstand.

Binnenste vlam op de minimumstand.

Waarschuwingen

Tijdens de werkung van de brander is het normal dat u een zwakke fluittoon hoort.

Bij de eerste gebruiken is het normal dat er geuren vrijkomen, dit duidt Niet op een risico of op een slechte werkking; de geuren zullen langzamerhand verdwijnen.

Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veiligkeit gedeactiveerd is.

Houd zo zuiver möglichk. Als de bougies vies+zijn werkt de ontsteking Niet goed. Maak deze regelmatig zuiver met eenkleine nicht-metalen borstel. Houd er rekening mee dat de bougies geen hevige schokken mogen ondergaan.

Een vlam met een oranje kleur is normalaal. Deze is te wijten aan de aanwezigheid van stof in de omgeving, gemorste vloeistof, etc.

Mocht de vlam van de brander per ongeluk uitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem wee ter proberen aan te steken.

Geschikte pannen

Brander Minimum diameter van de pan		Maximum diameter van de pan
Brander met dubbele vlam	22 cm
Brander met dubbele vlam B	22 cm
Brander met dubbele vlam D	22 cm
Snelbrander	22 cm 26 cm
Halfsnelbrander	14 cm 20 cm
Hulpbrander	12 cm 16 cm
Elektrische plaat	18 cm

Wokpan Een wok is een uit China afkomstig kookgerei. Het is een

soort lichte, ronde, diepe koekenpan met handvatten en een vlakke of holonde bodem.

In de wok, kan het voedsel op gevarieerde wijze bereid worden: gestoofd, gefrituurd, op een zacht vuurtje, op de grill, en bovendien met stoom. U zou+kunnen zaggen dat de wok diest doet als koekenpan en kookpan, endankzijhaar vorm en maat, kuren vrij groete ingredienten bereid worden.

In de wok worden de warmte gelijkmatiger en zachter verteeld, met de intense warmte die deze ophoopt kan het voedsel in minderijd bereid worden en deze vereist bovendien minder olie, waardoor dit een van de snelste en gezondste kookmethodes is.

Wanner u een wokpan gebruikt, volg de instructies van de fabrikant op.

Toebehoren

Aanvullend rooster wok

Aanvullend rooster koffiepot

Afhankelijk van het model, kan de kookplaat de onderstaande toebehoren bevatten. Deze{kunnen ook worden aangeschaft bij de Technische Dienst.

Om uitsluitend te gebruiken op de brander met dubbelevlam met pannen met een diameter groter dan 26 cm (braadplaten, kookpotten van aardewerk, enz.) en met pannen met een holonde bodem.

Om uitsluitend te gebruiken op de auxiliaire brander met pannen met een diameter kleiner dan 12 cm.

De fabrikant neemt geen verantwoordelijkheid op zich wanneer deze roosters Niet of verkeerd gebruikt worden.

Tips bij het bereiden

Brander Zeer hevig	Hevig Middelhoog	Zacht
Brander met dubbele vlam	Koken, aan de kook brengen, braden, goudbruin bakken, paella's, Aziatisch voedsel (wok).	Opwarmen en warm houden: bereid voedsel, Kant-en-kaar maaltijden.
Snelbrander Schnitzel	biefstuk, omelet, frituren.	Rijst, bechamel, ragout.	Stomen: vis, groenten.
Halfsnelbrander	Gestoomde aardappelen, verse groenten, maaltijdsoepen, pastagerechten.	Opwarmen en warm houden: gekooke gerechten en verfijnnde stoofgerechten bereiden.
Hulpbrander Koken:	stoofschotels, rijstepap, karamel.	Ontdooien en langzaam koken: peulvruchten, fruit, diepvriesproducten.	Bereiden/smelten: boter, chocolate, gelatine.

Werking van de elektrischeplaat met dubbele kookzone

De modellen uitgerust met glaskeramischeplaat hebben een dubbel circuit, waar bij erkaarom twee möglichke kookzones zijn, een middelste van 700 W. en een andere volledige van 1800 W., in het geval dat uw apparaat werkt met een spanning van 230 V.

In- en uitschakeling

Hoe schakelt u in Dekleine kookzone (midden), wordt ingeschakelldoor

Afb. 5

de knop rechtsom te draaien tot de 0-stand vrijkomt. Vanaf dit ogenblick kan u dezeplaatsen in een willekeurige aangegeven aanwijzing van 1 tot 9. Afb. 5:

Stand 1: minimumstand.

Stand 9: maximumstand.

Afb. 5a

Indien u bovendien de uitbreidbare verhittingszone wenst te gebruiken, moet u de knop draaien tot de stand 9 overschreden worden, Afb. 5a en deze cervolgens in stand 9 plaatsen (maximale verhitting) ofwel in een willekeurige tussenstand voor een lagere warmte-aanvoer. Draai, om dekleine kookzone opnieuw te gebruiken, de knop linksom tot stand 0, schakel opnieuw in.

Hoe schakelt uuit Het controelampje van de werking / restwarmtegaat uit wanneer het oppervlak van de plaat afgekoeld is.

Noot Het worden aanbevolen de maximumstand te gebruiken bij

de aanvang van de bereiding en verwolgens om te schakelen maar tussenstanden na enkele Minutes.

Vermijd het overlopen van vloeistof op het oppervlak van de elektrischeplaat.

Restwarmte De elektrische staat kan uitgezet worden even voordat de

bereiding voltooid worden. Met de restwarmte kan de bereiding gedurende enkele minutes voortgezet worden en op deze wijze bespaart u energia.

Tips

	Plaat met 9 standen
Smelten: chocolade, boter, gelatine 1-2
Koken: rijst, bechamel, ragout. 2-3
Koken: aardappelen, pasta, groenten 4-5
Smoren: stoofschotels, opgerold gebraad 4-5
Stomen: vis 5
Verwarmen, warm houden: Kant-en-klaargerechten	2-3-4-5
Braden: schnitzels, steaks, omeletten 6-7-8
Koken en goudbruin bakken 9

Deze voorgestelde standen zich ter orientatie. De stand要去 verhoogd worden bij:

• grete hoeveelheden vloeistof,
• grote gerechten,
• bereiding met pannen zonder deksel.

Waarschuwingen voor het gebruik

Onderstaande tips helpen u energia te besparen enschade vermijden aan de pannen:

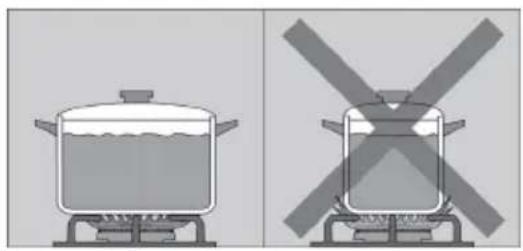

Gebruik pannen met een geschikte maat voor elke brander.

Gebruik geenkleine pannen opgrote branders.Devlam mag de zijkant van de pan Niet raken.

Gebruik geen verrormde pannen die onstabel staan op de kookplaat. De pannen zouden können kantelen.

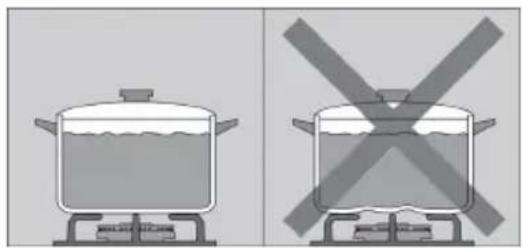

Gebruik alkijd pannen met een vlakke en dikke bodem.

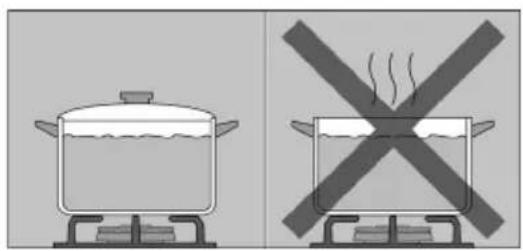

Kook alsijd met het deksel op de pan en zorg ervoor dat deze goed geplaatst is. Op die manier worden geen energia verspild.

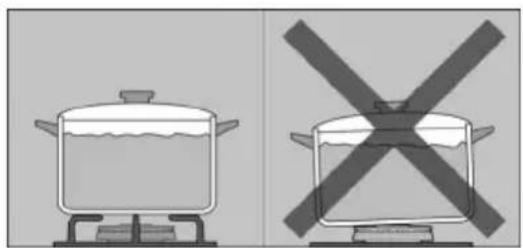

Plaats de pan op het midden van de brander zo Niet, dan kan deze omvallen.

Plaats geen große pannen op de branders naast de knappen. Deze{kunnen beschadigd worden wegens te hoge temperatuur.

Plaats de pannen op de roosters, nooit rechtstreeks op de brander.

Hanteer de paffen voorzichtig op de kookplaat.

Stoot nicht gegen de kookplaat aan, nochplaats hierop te hoge gewichten.

Controleer voor gebruik of de roosters en de branderdeksels op de juiste wijze zich geplaatst.

Reiniging en onderhoud

Reiniging

Wanner het apparaat koud is, reinig het met een spon, water en zeep.

Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander wanner deze afgekoeld zich... Indien er resten op blijven (aangekoekt voedsel, vetdruppels, enz.), hoe Klein ook, zetten deze zich vast op het oppervlak en zullen deze later moeilijk te verwijderen zich. De openingsen en gleuven要去en zuiver zich, opdat de vlam correct zou zich.

De beweging van sommige pannen kan metaalresten awhileden op de roosters.

Reinig de branders en de roosters met zeepsop en wijf erover met een Niet-metalen borstel.

Als alternatief mogen de roosters in de vaatwasser worden gedaan. Gebruik het vaatwasmiddel dat door defabrikant van de vaatwasser aanbevolen worden. Als de roosters erg vuil zijn is het raadzaam om ze van te voren schoon te makeen.

Was de deksels van de brander Niet in de vaatwasser.

Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes+kennen losraken en het rooster kan de kookplaat krassen.

Droog de branders en de roosters algid volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen.

Na het reinigen en drogen van de branders, zorg dat de branderdeksels juist geplaatst zich op de vlamverdeler.

Ongeschikte producten

Schuif de pannen nicht over het glas, aangezien er anders krassen können ontstaan. Vermijd eveneens dat er harde of suntige voorwerpen op het glas vallen. Stoot Niet tegen de kookplaat aan.

Gebruik geen stoomreinigers. Dit zou de kookplaat konnen beschadigen.

Gebruik nooit schuurmiddelen, staalsponzen, snijdende voorwerpen, messen, enz. om aangekoeke voedselresten van de kookplaat te verwijderen.

Indien de kookplaat een glazen of aluminium paneel heeft, gebruik geen mes, schraper of dergelijkke om de verbinding met het metaal te reinigen.

Gebruik geen messen, schrapers of dergelijkke voor het reinigen van de verbinding van het glas met de sirelementen van de branders, metalen profielen noch op de glazen of aluminium panelen indien aanwezig.

Onderhoud

Reinig onmiddelijk gemorste vloeistof, u bespaart onnodige inspanningen.

Vermijd voor zover möglichk dat er zout op het oppervlak van de kookplaat kom

Zandkorrels, die bijvoorbeeld afkomstig zijn van groente, kuren krassen op het glazen oppervlak machen.

Gesmolten suiker of voedsel met een hoog suikergehalte dat gemorst worden,要去 onmiddelijk verwijderd worden van de kookzone met behulp van de schraper.

Afwijkingen

In sommige gevallen können de waargenomen afwijkingen gemakkelijk verholpen worden. Houd rekening met onderstaande tips voordat u de Technische Dienst Telefoniert:

Afwijking Mogelijk oorzaak Oplossing
De algemene elektrische werkung is defect.	Defecte zekering. Controleer in de zekeringkast of de zekeringstuk is en verrang.Decontroleer in het algemeen schakelbord of de magnetothermische schakelaar of een differentieel isuitgeschakeld.	De controleer in het algemeen schakelbord of de magnetothermische schakelaar of een differentieel zijnuitgeschakeld.
De automatische vonkontsteking werkt nicht.	Er kuren zich etensresten of restenvan reinigingsmiddelen:tussen debougies en de branders bevinden.	De ruimte:tussen de bougie en de brandermoet schoon,zijn.
	De branders zich nat.Droog de branderdeksels zorgvuldig.
	De branderdeksels zich niets jeistgeplaatst.	Controleer of de deksels juist geplaatst zich.
	Het apparaat is niets geaard, niets goedaangesloten of de aardleiding is defect.	Neem contact op met de elektrischeinstallateur.
De vlam van de brander isniet gelijkmatig.	De onderdelen van de brander zich nietsjuist geplaatst.	Plaats de onderdelen op de juiste wijze op debijbehorende brander.
	De gleuven van de brander zich vuil. Reinig de gleuven van de brander.
De gasstroom lijkt Nietnormaal of er komt geengas UIT.	De gasuitlaufaat is afgesloten met detussenliggende kranen.	Zet eventuele afluitkransen open.
	Indien het gas uit een gasfles kommt, kijkof deze leeg is.	Vervang de gasfles.Vervang de gasfles.
Het ruikt maar gas in de keuken.	Er staat een gaskraan open. Sluit de gaskranen.
	De gasfles is Niet goed aangesloten. Controller of de aansluiting perfect is.
	Mogelijk gaslek. Sluit de gaskraan, lustcht de ruimte en waarschuw onmiddelijk een installment-technicus die bevoegd is voor het controlleren en certificeren van de installment. Gebruik het apparaat Niet totdat u er zeker van bent dat er geen gaslek in de installment of in het apparaat is.
De brander�aat meteen uit als de knop worden losgelaten.	U heeft de knop Niet lang genoeg ingedrukt.	Houd de knop, na het ontvammen van de brander, nog enkele seconden ingedrukt.
	De gleuven van de brander�aatৃn vuil. Reinig de gleuven van de brander.

Technische Dienst

Indien unsere Technische Dienst aangevraagd worden, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrekt. Deze informatatie staat op het gegevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.

Garantievoorwaarden

De garantievoorwaarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van once onderneming in het land waarin de aankoop uitgevoerd is. U kan gedetailleerde informatie aanvragen in once verkooppunten. U要去 het aankoopbewijs tonen om gebruik te make van de garantie. Recht op wijzigingen voorbehonden.

Verpakking en gebruike apparaten

Indien op het gevevensplaatje van het apparaat het symbolism staat, volg dan de volgende aanwijzingen op.

Milieuvriendelijk
afvalverwijdering

Pak het apparaat uit en gooi de verpakking op milieuusparende wijze weg.

Dit apparaat voldoet aan de Europese richtlijn 2002/96/EG inzake elektrische en elektronische apparaten geidentificerd als WEEE (waste electrical and electronic equipment).

icindekiler
