GEBRUIKSAANWIJZING BS 12 BL Q METABO

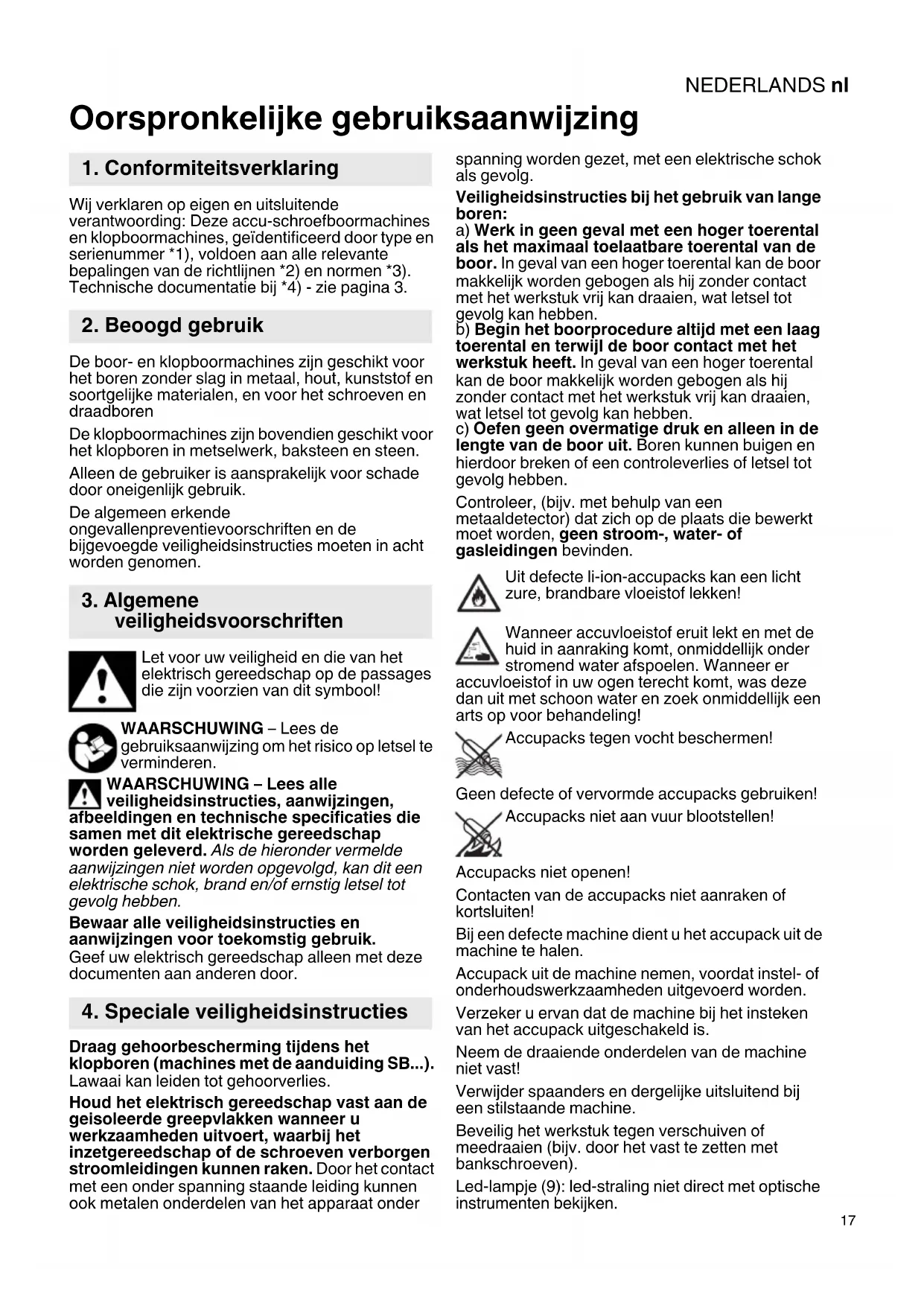

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording: Deze accu-schroefboormachines en klopboormachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De boor- en klopboormachines zijn geschikt voor het boren zonder slag in metaal, hout, kunststof en soortgelijke materialen, en voor het schroeven en draadboren De klopboormachines zijn bovendien geschikt voor het klopboren in metselwerk, baksteen en steen. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen. WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Draag gehoorbescherming tijdens het klopboren (machines met de aanduiding SB...). Lawaai kan leiden tot gehoorverlies. Houd het elektrisch gereedschap vast aan de geisoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen kunnen raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg. Veiligheidsinstructies bij het gebruik van lange boren: a) Werk in geen geval met een hoger toerental als het maximaal toelaatbare toerental van de boor. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. c) Oefen geen overmatige druk en alleen in de lengte van de boor uit. Boren kunnen buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben. Controleer, (bijv. met behulp van een metaaldetector) dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden. Uit defecte li-ion-accupacks kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! Accupacks tegen vocht beschermen! Geen defecte of vervormde accupacks gebruiken! Accupacks niet aan vuur blootstellen! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten! Bij een defecte machine dient u het accupack uit de machine te halen. Accupack uit de machine nemen, voordat instel- of onderhoudswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is. Neem de draaiende onderdelen van de machine niet vast! Verwijder spaanders en dergelijke uitsluitend bij een stilstaande machine. Beveilig het werkstuk tegen verschuiven of meedraaien (bijv. door het vast te zetten met bankschroeven). Led-lampje (9): led-straling niet direct met optische instrumenten bekijken.

1. Conformiteitsverklaring

veiligheidsvoorschriften

4. Speciale veiligheidsinstructiesNEDERLANDSnl

LET OP Niet in de brandende lamp staren. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van loodhoudende verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer,). Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving. Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer u bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u eventueel ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Zie pagina 2. 1 Boorhouder/boorhouderhuls* 2Instelhuls (begrenzing van het toerental, maximaal toerental) * 3Instelhuls (schroeven, boren, klopboren) * 4Instelhuls (toerentalbegrenzing) * 5 Schakelschuif (1e/2e versnelling) 6 Draairichtingschakelaar (instelling van de draairichting, transportbeveiliging) 7 Drukschakelaar 8 Handgreep 9Led-lampje 10 Ontgrendeling accupack 11 Accupack * 12 Capaciteits- en signaalindicatie * 13 Knop voor de indicatie van de capaciteit * 14 Riemhaak * 15 Bit-opslag *

• afhankelijk van de uitvoering

6.1 Multifunctioneel bewakingssysteem van

de machine Schakelt de machine zelfstandig uit, dan heeft de elektronica de zelfbeveiligingsmodus geactiveerd. Er klinkt een waarschuwingssignaal (continu piepgeluid). Dit gaat na max. 30 seconden of na het loslaten van de drukschakelaar (7) uit. Ondanks deze beveiligingsfunctie kan bij bepaalde toepassingen overbelasting en als gevolg daarvan beschadiging van de machine optreden. Oorzaken en oplossingen:

1. Accupack bijna leeg (de elektronica

beschermt het accupack tegen schade als gevolg van diepteontlading). Knippert er een led-lampje (12), dan is het accupack bijna leeg. Eventueel op knop (13) drukken en de laadtoestand aan de hand van de led-lampjes (12) controleren. Is het accupack bijna leeg, dan moet het weer opgeladen worden!

2. Een lang aanhoudende overbelasting van de

machine leidt tot temperatuuruitschakeling. Laat de machine of het accupack afkoelen. Opmerking: De machine koelt sneller af wanneer men hem onbelast laat draaien.

3. Bij een te hoge stroomsterkte (die zich bijv.

voordoet bij een lang aanhoudende blokkering) wordt de machine uitgeschakeld.

6. GebruikNEDERLANDS nl

Machine bij de drukschakelaar (7) uitschakelen. Daarna normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen.

Het accupack voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabo- lader. Bij Li-Ion-accupacks met capaciteits- en signaalindicatie (12) (afhankelijk van de uitvoering): - Druk op knop (13) waarna de laadtoestand wordt aangegeven door de led-lampen. - Wanneer een led-lampje knippert, is het accupack bijna leeg en moet weer worden opgeladen. Accupack verwijderen, plaatsen Verwijderen: de knop voor de accupack- ontgrendeling (10) indrukken en het accupack (11) er naar voren uittrekken. Plaatsen: accupack (11) erop schuiven tot hij vast klikt.

6.3 Draairichting, transportbeveiliging

(inschakelblokkering) instellen Draairichtingschakelaar (6) alleen gebruiken wanneer de motor stilstaat! Draairichtingschakelaar (instelling van de draairichting, transportbeveiliging) (6) bedienen. Zie pagina 2: R = rechtsloop ingesteld L = linksloop ingesteld 0 = middenstand: transportbeveiliging (Inschakelblokkering) ingesteld

6.4 Versnellingsstand kiezen

1e versnelling (laag toerental, bijzonder hoog toerental, bij voorkeur om te schroeven) 2e versnelling (hoog toerental, bij voorkeur voor het boren)

6.5 Toerentalbegrenzing, schroeven, boren,

klopboren instellen Machines met de aanduiding BS...: 1...20 = Toerental (met toerentalbegrenzing) door het draaien van de huls (2) instellen - ook tussenstanden zijn mogelijk. = Boren door het draaien van de huls (2) instellen (max. toerental, zonder toerentalbegrenzing) De spindel niet blokkeren om overbelasting van de motor te voorkomen. Machines met de aanduiding SB...: = Schroeven door het draaien van de huls (3) instellen

het toerental (met toerentalbegrenzing) door het draaien van de huls (4) instellen - ook tussenstanden zijn mogelijk. = Boren door het draaien van de huls (3) instellen (max. toerental, zonder toerentalbegrenzing) De spindel niet blokkeren om overbelasting van de motor te voorkomen. = Klopboren door het draaien van de huls (3) instellen (max. toerental, zonder toerentalbegrenzing) De spindel niet blokkeren om overbelasting van de motor te voorkomen.

6.6 Inzetgereedschap vervangen

De boorhouder openen: Boorhouderhuls (1) met de klok mee draaien. Inzetgereedschap spannen: Boorhouder openen en het gereedschap zo diep mogelijk inbrengen. Boorhouderhuls (1) tegen de klok in draaien totdat het gereedschap stevig is gespannen. Bij een zachte gereedschapsschacht moet u het gereedschap na een korte boortijd eventueel nog een keer spannen.

6.7 In-/uitschakelen, toerental veranderen

Inschakelen, toerental: drukschakelaar (7) indrukken. Het toerental kan door het indrukken van de drukschakelaar worden veranderd. Uitschakelen: Laat de drukschakelaar (7) los.

6.8 Boorhouder met snelwisselsysteem

Quick (bij BS 18 L BL Q, Powermaxx BS 12 BL Q) Afnemen: Zie pagina 2, afb. A. Vergrendelingsring naar voren schuiven (a) en boorhouder er naar voren vanaf trekken (b). Aanbrengen: Vergrendelingsring naar voren schuiven en de boorhouder tot aan de aanslag op de boorspindel schuiven.

6.9 Boorhouder (bij BS 18 L BL, SB 18 L BL,

Powermaxx BS 12 BL, Powermaxx SB 12 BL) Zie pagina 2, afb. B. Veiligheidsschroef eruit draaien. Let op linksschroefdraad! Boorhouder losdraaien door een lichte klap met een rubberhamer op de ingestoken boorhoudersleutel en afschroeven. Het vastschroeven gebeurt in omgekeerde volgorde. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor. Zie pagina 4. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. A Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap.

B Hoekvoorzetstuk CAcculader D Bithouder met snelwisselsysteem Quick EBit-box Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Accupacks mogen niet bij het huisvuil worden gegooid! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar! Accupacks niet in het water gooien. Bescherm het milieu en geef elektrisch gereedschap en accupacks niet mee met het huisvuil. Neem de nationale voorschriften in acht voor een gescheiden inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden. U = spanning (bij een 12V accupack: max. spanning = 12 V, nom. spanning = 10,8 V)

= toerental bij onbelast draaien Aanhaalkoppel bij het schroeven:

= bij schroeven in zacht materiaal (hout)

= bij schroeven in hard materiaal (metaal)

= aanhaalkoppel instelbaar (met koppelbegrenzing) Max. boordiameter:

3 max =in metselwerk s = max. slagfrequentie m = gewicht (met het kleinste accupack) G=schroefdraad spindel Meetgegevens vastgesteld volgens de norm EN 62841. Toegestane omgevingstemperatuur tijdens het gebruik: -20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:

h, D = trillingsemissiewaarde (Boren in metaal)

h, S = trillingsemissiewaarde (schroeven zonder slag)

h, ... = onzekerheid (trilling) Typisch A-gekwalificeerd geluidsniveau

= onzekerheid (geluidsniveau) Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming!
