SV1810 - Ventilator BlueBuilt - Gratis gebruiksaanwijzing en handleiding

Producttype	Tafelventilator
Merk	BlueBuilt
Model	SV1810
Voeding	220-240 V / 50 Hz
Opgenomen vermogen	82 W
Diameter van de bladen	45 cm (18 inch)
Gewicht	6,5 kg
Afmetingen (L × B × H)	53 × 53 × 134 cm
Aantal snelheden	3 (Standaard, Hoog, Zeer hoog)
Ventilatiestanden	Constante ventilatie, Natuurlijke ventilatie
Timer	Ja, tot 7 uur
Oscillatie	Ja, hoek van 75°
Slaapmodus	Ja, geleidelijke snelheidsvermindering
Afstandsbediening	Inbegrepen
Beschermroosters	Voor en achter, verwijderbaar
Reiniging	Zachte doek, regelmatig afstoffen
Onderhoud	Smeren van de as aan het einde van het seizoen
Gebruik	Alleen binnen
Veiligheid	Niet gebruiken in de buurt van water, geen voorwerpen insteken
Repareerbaarheid	Een specialist inschakelen
Inhoud van de doos	Verbindingsstuk, voet, motorblok, roosterbevestiging, achterrooster, schroeven (4x), afstandsbediening, bladen, bevestigingsknop, trekband, voorrooster, inbussleutel

Veelgestelde vragen - SV1810 BlueBuilt

Hoe monteer ik de voet en het motorblok?

Plaats het verbindingsstuk op de voet en schroef het vast met de 4 meegeleverde schroeven. Zorg ervoor dat de pinnen in elkaar grijpen. Schroef vervolgens het motorblok met de klok mee op het verbindingsstuk.

Hoe monteer ik de bladen en de roosters?

Duww de bladen op de motoras, waarbij u de gaten uitlijnt met de stangen. Bevestig ze met de bevestigingsknop. Monteer eerst het achterrooster door het vast te schroeven, daarna het voorrooster met behulp van de trekband.

Hoe gebruik ik de verschillende ventilatiesnelheden?

Druk op de aan/uit-knop, druk vervolgens meerdere keren op de modusknop om te schakelen van Standaard (I) naar Hoog (II) en vervolgens Zeer hoog (III). De ventilator heeft 3 constante snelheden.

Hoe stel ik de timer in?

Zet de ventilator aan en stel de gewenste modus in. Druk op de timerknop om uren toe te voegen (1 tot 7). Druk 8 keer om de timer te activeren. De ventilator wordt na de ingestelde tijd automatisch uitgeschakeld.

Hoe activeer ik de oscillatie?

Druk op de oscillatieknop om de ventilator over een hoek van 75° te laten draaien. Druk nogmaals om hem te stoppen.

Hoe gebruik ik de slaapmodus?

Druk twee keer op de slaapmodusknop. De ventilator verlaagt elke 30 minuten zijn snelheid totdat de laagste snelheid is bereikt. Ideaal voor gebruik 's nachts.

Hoe reinig ik de ventilator?

Haal altijd de stekker uit het stopcontact. Stof de roosters en bladen af met een zachte doek. Voor een grondigere reiniging opent u het voorrooster. Vermijd agressieve schoonmaakmiddelen en water in het apparaat.

De ventilator maakt lawaai, wat moet ik doen?

Controleer of de bladen correct zijn geïnstalleerd en het rooster niet raken. Zorg ervoor dat de motoras is gesmeerd. Raadpleeg de installatiehandleiding voor een correcte montage.

Wat moet ik doen als de bladen niet draaien?

Controleer of de stekker is aangesloten en het stopcontact stroom heeft. Zorg ervoor dat er geen voorwerpen de bladen blokkeren. Als het probleem aanhoudt, roep dan de hulp in van een specialist.

Hoe berg ik de ventilator aan het einde van het seizoen op?

Zet de ventilator uit en haal de stekker eruit. Maak hem schoon en breng vervolgens een beetje smeermiddel aan op de motoras. Berg hem op in de originele verpakking of een plastic zak, op een droge plaats. Plaats er niets op om vervorming van de roosters te voorkomen.

GEBRUIKSAANWIJZING SV1810 BlueBuilt

Zorg dat de stekker Niet in het stopcontact zit.

Tip: Gooi de doos waarin de ventilator geleverd worden Niet weg, maar gebruikdezoe om'maan het ende van het selzoen weein in op te bergen.

Kom je er nicht? Bel 010 798 89 99 of kijk op Coolblue.nl/klantenservice

Volg alle instructects op zoals staat omschreven. Laat reparations alid over aan specialisten Anders verwalt de garantie en zich wil不断增强 aansprakelijkDat zou zonde zich van jouw aankoop.Coolblue is Niet aansprakelijk voor endgetelst. schade of ver wildes de kapsels,verooraakt door een oruiuste Installatie.

A

Coolblue (BlueRun)

CBL1175/CBL1176

1 VOET MONTEREN

Plaats het verlengstuk 1 van de ventilator motor op de voet 2 en schroef deze aan de onderijde vast met de 4 schroeven 6.

Zorg dat de uitsparingen op de voet 2 en het verlengstuk in elkaar vallen.

Draai de ventilator motor met de klok mee vast op het verlngstuk 1.

4 VENTILATORBLADEN

Duw de ventilatorbladen 8 zo ver mogelijk op de motor-as van de ventilator motor 3.

Zorg dat de 2 pinnetjes van de motoras in de gleufjes van de ventilatorbladen 8 vallen.

2 ROOSTERBEVESTIGING

Verwijder de roosterbevestiging 4 van de motor-as, door deze gegen de klok in te draaien.

5 BEVESTIGINSKNOP

Draai de ventilatorbladen 8 vast met de bevestigingsknop 9 door.Deze tegen de klok in te draalen.

Controleer of de ventilatorbladen vri roteren door deleze met je hand rond te draaien.

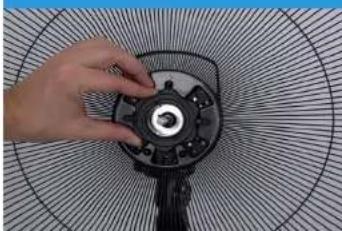

3 MONTAGE ACHTER-ROOSTER

Plaats hetijken-rooster op de waar voor bestemde pennettes op de ventilator motor 3.

Zet'm vast met de roosterbevestiging 4, door deze met de klok mee te draaien.

6 MONTAGE VOOR-ROOSTER

Draai de sluitring 10 3mm open.

Plaats de sluitting 10 om het
achter-rooster 5.

Leg het voor-rooster 11 op het achter-rooster 5 en draai de sluftring 10 dicht.

EXTENDED MANUAL

Tell me more.

Nooit eerder vertoond material.

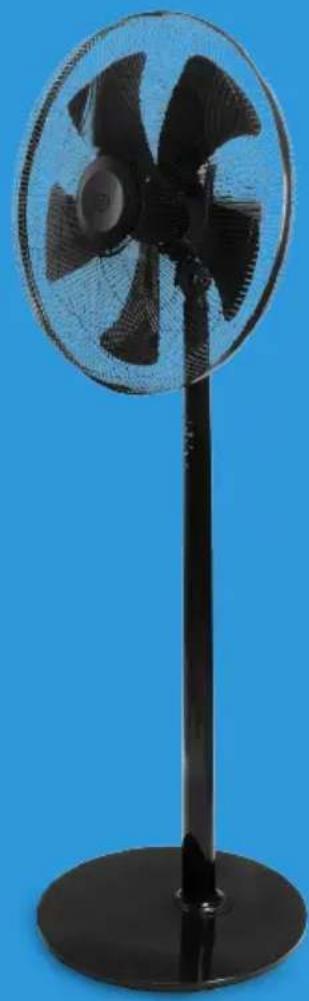

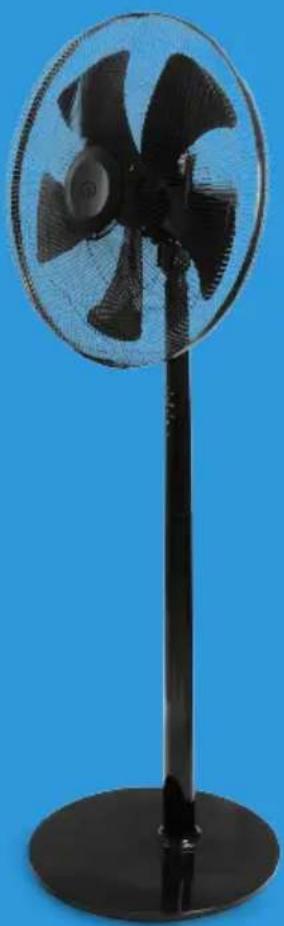

BlueBuilt SV1810 - Statiefventilator

INHOUD.

Niet in steen.

Veiligheidsinstructies 4.

Hoe het werkt 6.

Constante ventilatie 6.

7.

Timer zetten 8.

Zwenken 8.

8.

Onderhoud 10.

Reiniging tussendoor 10.

Einde seizoen-reiniging 11.

Probleemoplossing

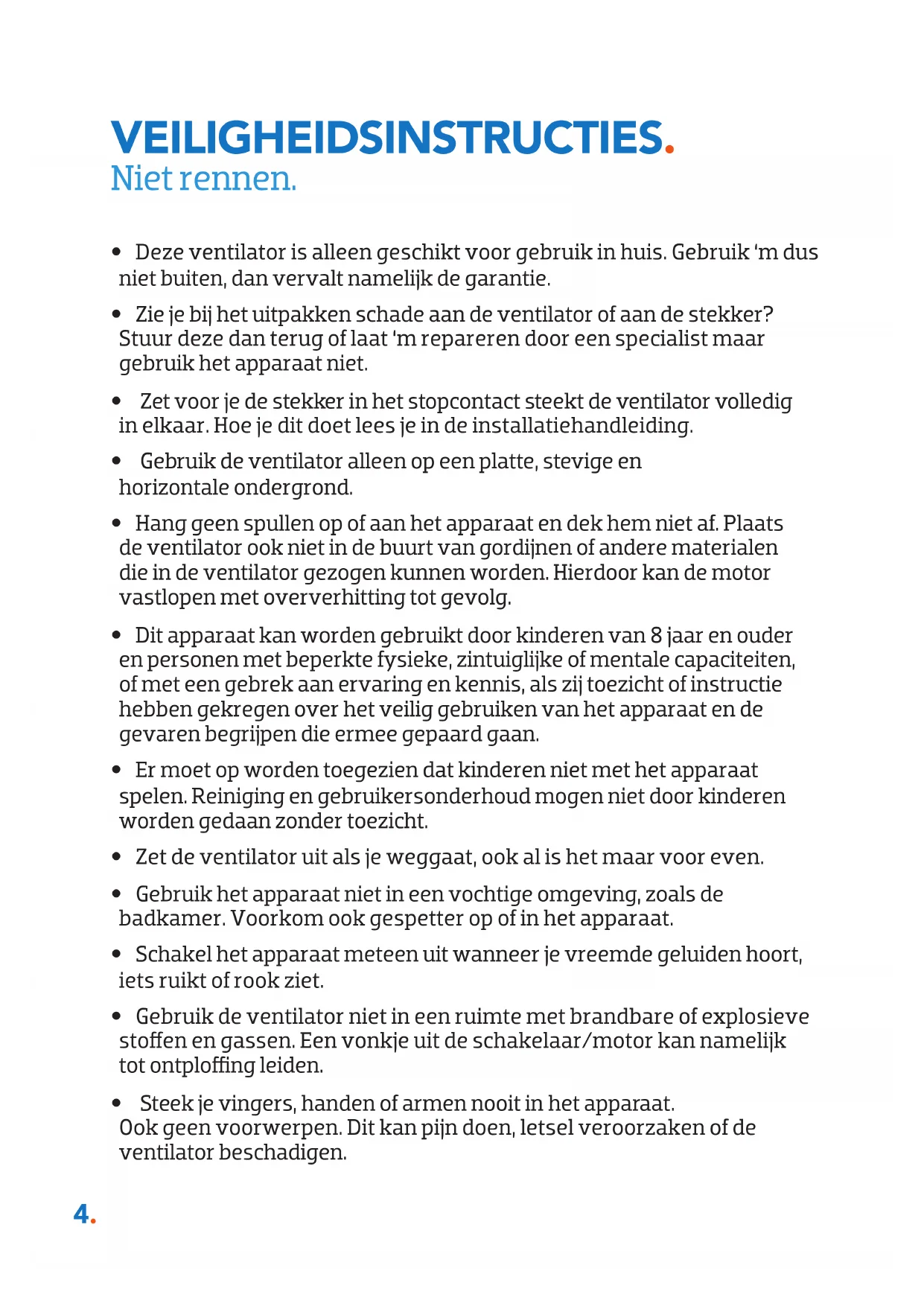

• Deze ventilator is alleen geschikt voor gebruik in扣除. Gebruik 'm dus nicht buiten, dan verwalt namelijk de garantie.
• Zie je bij het uitpakken schade aan de ventilator of aan de stekker? Stuur deze dan terug ofThat 'm repareren door een specialist maar gebruik het apparaat Niet.
• Zet voor je de stekker in het stopcontact steekt de ventilator volledig in elkaar. Hoe je dit doet lees je in de installmentiehandleiding.
• Gebruik de ventilator alleen op een platte, stevige en horizontale ondergrond.
• Hang geen spullen op of aan het apparaat en dek hem nicht af. Plaats de ventilator ook Niet in de buurt van gordijnen of andere materialen die in de ventilator gezogen können worden. Hierdoor kan de motor vastlopen met oververhitting tot gevolg.
• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met beperkte fysieke, zintuiglijke of mentale capacititeien, of met een gebrek aan ervaring en kennis, als zich toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en de bevaren begrijpen die ermee gepaard gaan.
• Er moet op worden toegezien dat kinderen nicht met het apparaat spelen. Reiniging en gebruikersondoud mogen Niet door kinderen worden gedaan zonder toezicht.
• Zet de ventilator uit als je wegaat, ook al is het maar voor even.
• Gebruik het apparaat Niet in een vochtige omgeving, zoals de badkamer. Voorkom ook gespetter op of in het apparaat.
• Schakel het apparaat meteen uit wonneer je vreemde geluiden hoort, iets ruikt of rook ziet.
• Gebruik de ventilator Niet in een ruimte met brandbare of explosieve stoffen en gassen. Een vonkje uit de schakelaar/motor kan namelijk tot ontploffing leiden.

• Steek je vingers, handen of Armen nooit in het apparaat. Ook geen voorwerpen. Dit kan bijn doein, letsel veroorzaken of de ventilator beschadigen.

• Zet de ventilator nooit in een open raam. Regen op de ventilator kan namelijk een elektrische schok veroorzaken.

• Raak de ventilator of stekker nooit aan met natte handen.
• Sluit de ventilator Niet aan op een dimmer of timer.
• Steek de ventilator nicht in brand.
• Trek nooit aan het snoer of de stekker.
• Rol het snoer nicht te strak op.
• Voer nooit zich reparaties uit aan het apparaat of de stekker. Laat dit.altijd over aan een specialist.
• Zet de ventilator alkijd eerst uit en haal de stekker uit het stopcontact voordat je 'm gaat schoonmaken of verplaatsen.
• Laat de ventilator nooit continu opkleine kinderen,patienten of mensen die slecht te been+zijn blazen. Zij hunnen hierdoor namelijk stijf worden of andere lichamelijke klachten ondervinden.
• Gebruik de ventilator nooit in een ruimte warmer dan 40^ .

HOE HET WERKT.

Begin bij stap 1.

De ventilator heeft verschillende standen om de ruimte te ventileren. Gebruik de knappen op het bovendeel van de standard of de afstandsbediening om te wisselen:tussen de standen.

Constante ventilatie

Bij constante ventilatie blaast de ventilator de lucht met constante snelheid door de kamer. De ventilator heeft 3 verschillende blaasstanden: I - standard, II - sterk III - extra sterk.

1. Druk op de knop om de ventilator aan te zetten.
2. Druk de knop in om de ventilatorstand te kiezen.
3. De ventilator begint in de standardaard blaasstand (I), druk 1 keer voor een sterke blaasstand (II) en 2 keer voor een extra sterke blaasstand (III).

Natuurlijke ventilatie

Bij natuurlijke ventilatie past de ventilator zijn blaasstandeerdeKaren aan. Zo worden een zo natuurlijk möglichke luchtstroom geproduerd.

1. Druk de knop in om de natuurlijke ventilatiestroom in te schakelen.
2. Druk 1, 2 of 3 keer op de knop om 1 van de volgende natuurlijke ventilatie programma's in te stellen.

In staat and schema staan de verschillende natuurlijke ventilatiestanden grafisch weergegeven. Zo pie je precies hoe de blaasstand zich aanpast.

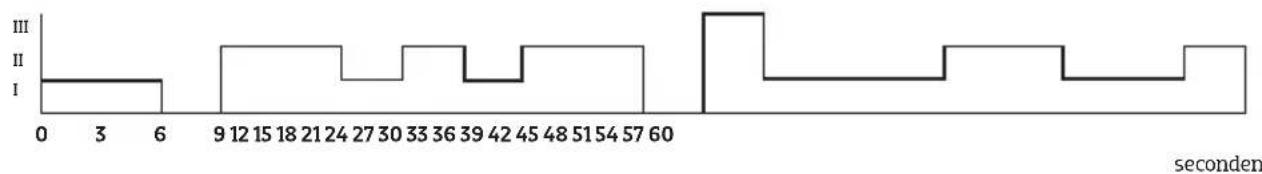

Natuurlijk - I Standaard

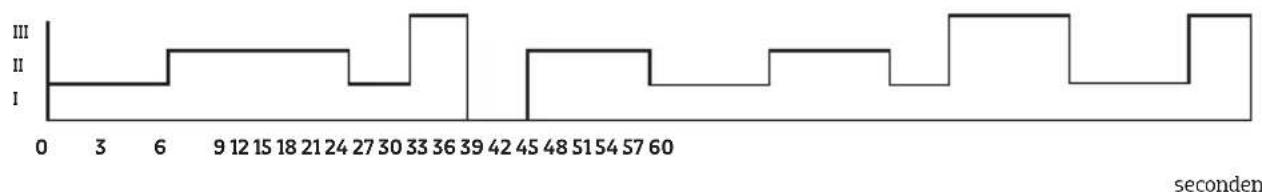

Natuurlijk - II Sterk

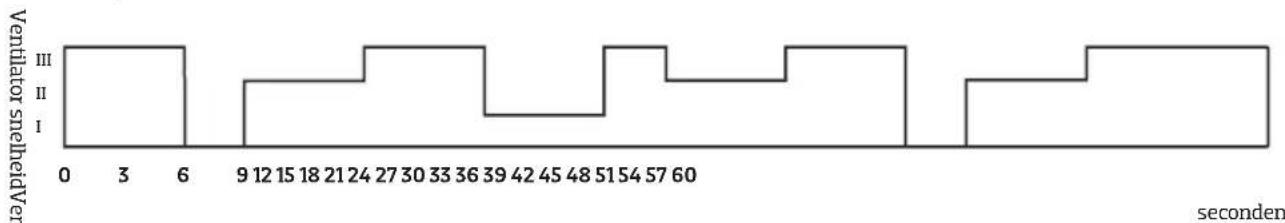

Natuurlijk - II Extra sterk

Timer zetten

Via een timer is het möglich in te stellen dat de ventilator na een,aantal uur vanzelfuit gaat.

1. Zet het apparaat aan en stel de gewenste stand in.
2. Druk op de knop
3. Stel de gewenste starttijd in tot maximaal 7oor door meertere keren op de knop te drukken.1keer drukken is 1oor,2keer drukken is 2oor,enzovoorts.
4. Druk 8 keer op de knop om de timer uit te schakelen.

Zwenken

Zwenken houdt in dat je beweging brengt in de luchtstroom. De ventilator zal in een hoek van 75^ draaien.

1. Druk op de knop om de ventilatorBeen en weer te laten bewegen.
2. Druk nogmaals op de knop om de ventilator wee stil te zetten.

Slaapmodus

Gebruik je de ventilator in de slaapkamer? Schakel dan 's avonds de slaapmodus in. Het apparaat bouwt de blaassnelheid elke 30 minutes af totdat hij de laagste stand bereikt heeft.

1. Druk de knop 2 keer in om de slaapmodus in te schakelen.

Afhankelijk van de stand waarin de ventilator staat, bouwt de blaasstand af. Stond de ventilator al in de 1e stand? Dan blijft hij hierop staan.

1. Vergeet de ventilator Niet uit te zetten als je 's ochtends maar je werk gaat, dit gebeurt Niet automatisch.

Slaapstand

Begin je de slaapmodus in blaassnelheid III, dan is het schema:

30 minuten stand III.
- Na 30 minutes stand II.
- Na weer 30 minutes stand I.

Begin je de slaapmodus in blaassnelheid II, dan is het schema:

30 minuten stand II.
- Na 30 minuten stand I.

ONDERHOUD.

Met schoon genoegen.

Schakel het apparaat alkijd eerst uit en haal de stekker uit het stopcontact voordat je schoonmaak- of onderhoudswerkzaamheden uit gaat voeren.

Reiniging tussendoor

De ventilator heeft weinig onderhoud nodig, maar je wilt natuurlijk Niet dat 'ie stof rond blaast inUIS. Om dit te voorkomen is het belangrijk om tussendoor de ventilator te reinigen.

• Stof de ventilator regelmatig af met een zachte doek of plumeau, anders blaast het apparaat al het stof door de kamer.
• Zijn de roosters vies? Opens dan het voorste rooster en maak deze schoon met een vochtige doek. Neem als je het rooster er dan toch af hebt gewiek de ventilatorbladen mee.
• Zorg er.altijd voor dat er geen water in het apparaatkomt. Droog de ventilator dus.altijd goed na met een zachte, droge doek voordat je'meer aanzet.
• Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geimpregneerde doekjes of andere reinigingsoplossingen. Hierdoor kan de ventilator verkleuren of cervormen.

Einde seizoen-reiniging

Gaat de zon eerder onder en zorgt de temperatuur Nieteer standaard voor zweetdruppels op je voorhoofd? Dan heb je de ventilator waarschijnlijk Nieteer nodig. Omervoorte zorgen dat je volgende zomer de ventilator weeer zichonder problemen gebruikt, is de manier waarop je 'm opbergt belangrijk.

• Schakel de ventilator uit, haal de stekker uit het stopcontact en maak 'm stofvrij.
• Breng een beetje smeermiddel aan op de motor-as, om roest te voorkomen. Dit kan bijvoorbeeld siliconenspray়n.
• Verpak de ventilator in de originele verpakking of in een plastic zak. Zet hem op een veilige en droge plaats weg.
• Zet geen voorwerpen op het apparaat. De roosters können dan verbuigen en hierdoor.gaat de ventilator kapot.

PROBLEEMOPLOSSING.

Kusje erop.

Probleem Controller het volgende
Het ventilatorblad draaat Niet terwijde ventilator is aangezet.	• Zit de stekker wel goed in het stopcontact? • Staat er wel stroom op het stopcontact? • Wordt het blad ergens geblokkeerd, bijv. door een beschadiging, eenervorming van het beschemrooster of een vreemd voorwerp?
Er komt een raargeluid uitt deventilator als je 'm aanzet.	• Zijn de ventilatorbladen zo ver möglich op de motor-as geplaatst? Bekijk de installmentiehandleiding om te zien of je deze goed geinstalleerd heb. • Is de ventilator verrormd waardoor deventilatorbladen het beschemrooster raken? • Heb je de motoras voordat je 'm wegette goed ingevet?
Het apparaat start nicht als ik op de AAN/UIT-knop druk.	• Zit de stekker in het stopcontact? • Is de aardlekschakelaar ingeschakeld? • Is er een stroomstoring in de buurt? • Blokkeertiets het ventilatorblad?

Verwijdering

Binnen de EU betekent dit symbool dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en要去en worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waar om eenaarvoor aangewezen inzamelpunt of neem contact op met het bedrijf waar je het apparaat gekocht hebt. Zij kunnen ervoor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Hierbij verklaart:

Coolblue BV., Weena 664, 3012 CN Rotterdam

dat de onderstaande producten

BlueBuilt Statiefventilator

bekend onder het merk

voldoen aan de eisen van de onderstaande normen:

LVD 2014/35/EU: EMC 2014/30/EU:

EN 60335-1:2012+A11:2014 EN 55014-1:2006+A1:2009+A2:2011

EN 60335-2-80:2003+A1:2004+A2:2009 EN 55014-2:1997+A1:2001+A2:2008

EN 62233:2008 EN 61000-3-2:2014

EN 61000-3-3:2013
