GEBRUIKSAANWIJZING Z31188 MIOMARE

Montage- en veiligheidsinstructies

1

Z31188

miomare

NL Montage- en veiligheidsinstructies Pagina 13

Duschsystem

Einleitung

Maak u voor de montage en de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende montagehandleiding en de veiligheidsvoorschriften. Gebruik het apparaat alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing goed. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correct gebruik

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het beschreven gebruik of een verandering aan het product is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

• Onderdelenbeschrijving

1 Douchestang
2 Kogelkopadapter
3 Afdekking-kogelkopadapter
4 Afdichting voor hoofddouche
5 Hoofddouche
6 Handdouche
7 Afdichting
8 Waterbesparingsafdichting
9 Schroef
10 Doucheslang
11 Aansluitslang voor armatuur

12 Omschakelaar
13 Plug
14 Wandhouder
15 Handdouchehouder

• Inhoud van de levering

Opmerking: let bij het uitpakken op dat u niet abusievelijk montagemateriaal weggooit.

Controleer de levering direct na het uitpakken op volledigheid en op de optimale staat van het product en alle onderdelen. Monteer het product in geen geval als de levering niet compleet is.

1 douchestang
1 kogelkopadapter
1 afdekking kogelkopadapter
1 afdichting voor de hoofddouche
1 hoofddouche
1 handdouche
4 dichtingen
1 waterbesparingsafdichting
5 schroeven
1 doucheslang (ca. 150 cm)
1 verbindingsslang voor de armatuur (ca. 70 cm)
1 omschakelaar
5 plug
2 wandhouders
1 handdouchehouder
1 montagehandleiding

Hoofddouche: ca. ø 16 cm

Handdouche: ca. ø 9,5 cm, 5-voudig verstelbaar

Douchestang: ca. 102 cm, roestvrij staal

Doucheslang: ca. 150 cm, buigvrij, roestvrij staal, G ^1/2 "-standaardaansluiting (ca. 21 mm)

Verbindingsslang: ca. 70 cm, buigvrij, roestvrij staal, G ^1/2 "-standaardaansluiting (ca. 21 mm)

Veiligheidsinstructies

⚠ WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen speelgoed.

douchepruducten. Vraag eventueel informatie in de vakhandel.

■ Let erop dat alle dichtingen correct zijn.
■ Let erop dat alle dichtingen slijtage zouden kunnen ondervinden, die van tijd tot tijd vervangen moeten worden.
- Informeer vóór de wandmontage naar het geschikte montagemateriaal voor uw wand. Voor de wandmontage hebben wij montage-materiaal bijgevoegd dat voor gebruikelijk, vast muurwerk geschikt is.

Vermijd gevaar voor letsel!

VOORZICHTIG! GEVAAR VOOR LETSEL!

Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat kans op letsel. Beschadigde delen kunnen de veiligheid en de werking beïnvloeden.

- Gebruik de wandhouder 14 niet om u daar-aan vast te houden of te steunen. De bevestigingsmaterialen en de wandhouder 14 zelf zijn voor de daarbij opkomende lasten niet geschikt.

VOORZICHTIG! GEVAAR VOOR VERBRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.

VOORZICHTIG! GEVAAR VOOR VER-

BRANDINGEN! Door verstellen van de hoofddouche 5 en de handdouche 6 kan de temperatuur van het water dat eruit komt veranderen. Controleer eerst de watertemperatuur voordat u onder de waterstraal gaat staan.

Vermijd materiële schade!

■ Laat de montage uitsluitend door vaklieden uitvoeren.
VOORZICHTIG! WATERSCHADE! Waarborg vóór het boren dat zich geen waterleidingen op de plek van het te boren gat bevinden.
■ Test voor de wandmontage of de gekozen wand geschikt is voor het dragen van

Montage

VOORZICHTIG! GEVAAR VOOR LETSEL!

De randen van de wandhouder 14 zijn zeer scherp. Ga bij de montage uiterst voorzichtig te werk.

Opmerking: zet bij de armaturen met G^3/4 -aansluiting (ca. 26,4 mm) een adapterstuk met G^3/4 -binnenschroefdraad (ca. 26,4 mm) en G^1/2 -buitenschroefdraad (ca. 21 mm). Een dergelijk adapterstuk is verkrijgbaar in elke bouwmarkt of sanitairwinkel.

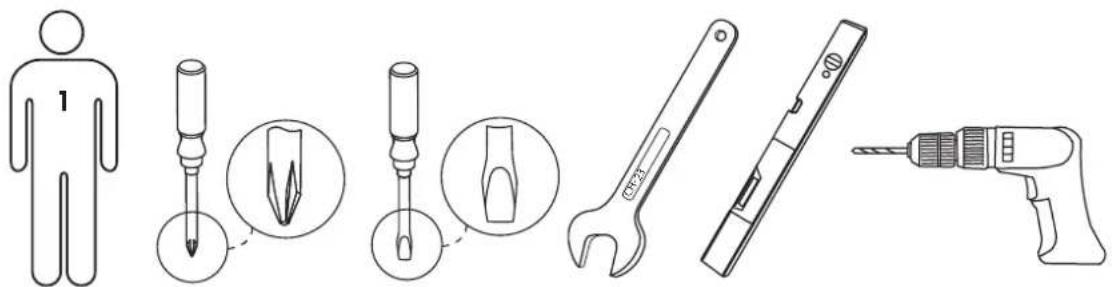

Opmerking: voor de montage van de douche-slang en de aansluitslang voor de armatuur wordt een montagesleutel met grootte 23 gebruikt. Gebruik hiervoor géén buistang!

1. Verwijder het afdektape van de wandhouder 14. Maak de schroeven in elke wandhouder 14 los met een schroevendraaier. Schuif de wand- houder 14 van onder de douchestang 1 (zie afb. B).
2. Bepaal de hoogte van de bovenste wandhouder 14 aan de douchestang 1.
   □ Zet de schroeven vast zodat de wandhouder 14 vastzit (zie afb. C).
3. Schuif de handdouchehouder 15 van onder over de douchestang 1 (zie afb. D).
   ☐ Let erop dat de vergrendelknop van de hand-douchehouder 15 daarbij naar links gericht staat (zie afb. D).
4. Steek de wandhouder 14 van onder op de douchestang 1 (zie afb. E).
   ☐ Let op voldoende afstand tussen beide wandhouders 14 en de handdouchehouder 15. De

handdouchehouder 15 moet voldoende in hoogte verstelbaar zijn.

1. Bepaal de hoogte van de douchestang 1 aan de wand en markeer de boorgaten (zie afb. F).

2. Boor de gaten met een 6 mm boor en steek de pluggen 13 in de boorgaten (zie afb. F).

3. Zet de voorgemonteerde wandhouder 14 op de boorgaten en bevestig deze met de schroeven 9 (zie afb. F).

4. Zet de afdekkappen op de wandhouders 14.

5. Schroef met de wisselaar 12 met geïntegreerde dichting op het onderste schroefdraad van de douchestang 1 (zie afb. G, H).

☐ Let erop dat het gesloten einde van de wisselaar 12 naar links gericht is.

1. Schroef de aansluitslang met de G ^1/2 "-standaard-aansluiting (ca. 21 mm) voor de armatuur 11 met de dichting 7 aan het onderste schroef-draad van de schakelaar 12 (zie afb. I).

□ Schroef het andere einde met de dichting 7 aan de armatuur.

Schroef de G ^1/2 " doucheslangaansluiting (ca. 21 mm) voor de handdouche 10 met de dichting 7 aan de zijdelingse schroefdraad- opening van de wisselaar 12.

11.Schroef het conuseinde van de doucheslang 10 met dichting 7 op het G½"-schroefdraad (ca. 21 mm) van de handdouche 6 (zie afb. J).

Opmerking: het wellness-douchesysteem

heeft een waterbesparingsdichting 8. Wees er zeker van dat de gebogen kan van de waterbesparingsdichting 8 naar boven wijst (zie afb. J).

12.Schroefdekogelkopadapter 2 met de dichting voor de hoofddouchekop 4 aan de hoofddouchekop 5 (zie afb. K).

□ Zet aansluitend de kogelkopadapterafdekking 3 op de kogelkopadapter 2.

13.Schroefdekogelkopadapter 2 met de geïntegreerde dichting 7 aan het bovenste schroefdraad van de douchestang 1 (zie afb. K).

Instellingsaanwijzing

Met de wisselaar 12 bepaalt u welke functie (hoofddouchekop 5 of handdouche 6) is geactiveerd.

De buigingshoek van de hoofddouchekop 5 is apart instelbaar.

□ De handdouche 6 beschikt over 5 instel functies:

normaal

soft

massage

mengstraal normaal/soft

mengstraal normaal / massage

● Reiniging en onderhoud

- Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen resp. harde reinigingsborstels enz. Deze zouden het oppervlak van het product kunnen beschadigen.

□ Reinig het product met een iets vochtige, zachte doek en eventueel met een mild reini- m gingsmiddel.

- Afvoeren

De verpakking is uitsluitend vervaardigd van milieu-vriendelijk materiaal. Verwijder deze via de lokale recyclingpunten.

Informatie over de mogelijkheden, om het uitge- diende product af te voeren verstrekt uw gemeente- lijke overheid.
