BEDIENUNGSANLEITUNG Z31188 MIOMARE
Montage- und Sicherheitshinweise
FR CH
ENSEMBLE DE DOUCHE
DE/AT/CH Montage- und Sicherheitshinweise Seite 3
Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwen- dung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

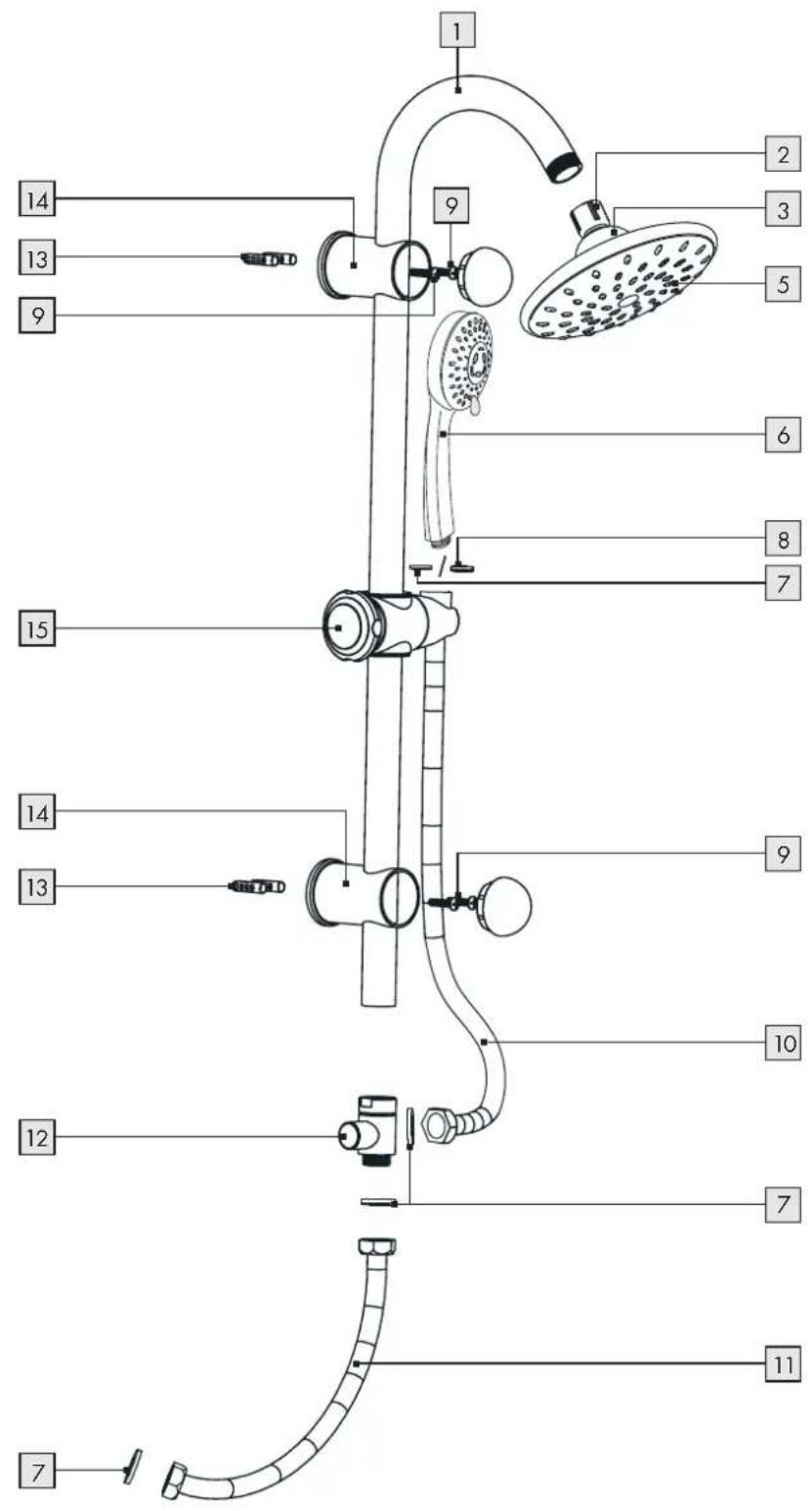

Teilebeschreibung
1 Brausestange
2 Kugelkopfadapter
3 Kugelkopfadapter-Abdeckung
4 Dichtung für die Überkopfbrause
5 Überkopfbrause
6 Handbrause
7 Dichtung
8 Wasserspardichtung
9 Schraube
10 Brauseschlauch
11 Anschlussschlauch für Armatur
12 Umsteller
13 Dübel
14 Wandhalterung
15 Handbrausehalterung

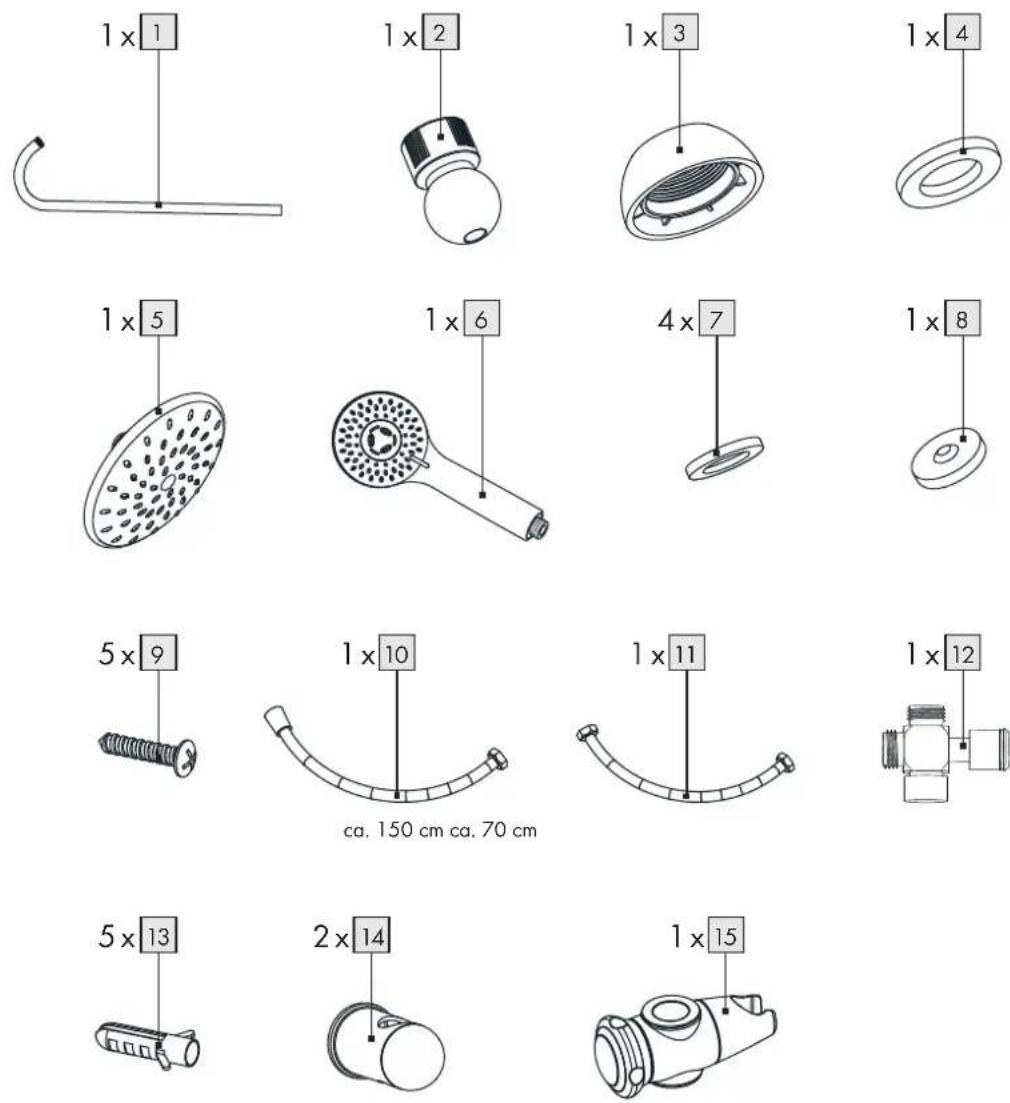

Lieferumfang
Hinweis: Achten Sie beim Auspacken darauf, dass Sie nicht versehentlich Montagematerial wegwerfen.
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.
1 Brausestange
1 Kugelkopfadapter
1 Kugelkopfadapter-Abdeckung
1 Dichtung für die Überkopfbrause
1 Überkopfbrause
1 Handbrause
4 Dichtungen
1 Wasserspardichtung
5 Schrauben
1 Brauseschlauch (ca. 150 cm)
1 Anschlussschlauch für die Armatur (ca. 70 cm)
1 Umsteller
5 Dübel
2 Wandhalterungen
1 Handbrausehalterung
1 Montageanleitung
Technische Daten
Überkopfbrause: ca. ø 16 cm
Handbrause: ca. ø 9,5 cm, 5-fach verstellbar
Brausestange: ca. 102 cm, Edelstahl
Brauseschlauch: ca. 150 cm, knickfest, Edelstahl, G½"-Standardanschluss (ca. 21 mm)
Anschlussschlauch: ca. 70 cm, knickfest, Edelstahl, G½"-Standardanschluss (ca. 21 mm)
Sicherheitshinweise
LEB 4 SWARNUNG!
UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
Vermeiden Sie Verletzungsgefahr!
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
■ Verwenden Sie die Wandhalterung nicht, um sich daran festzuhalten oder abzustützen. Die Befestigungsmaterialien und die Wandhalterung 14 selbst sind für die dabei auftretenden Lasten nicht ausgelegt.
⚠ VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
VORSICHT! VERBRÜHUNGSGEFAHR!
Durch Verstellen der Überkopfbrause 5 und der Handbrause 6 kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte erst die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.
Vermeiden Sie Sachbeschädigungen!
Lassen Sie die Montage nur durch fachkundige Personen durchführen.
VORSICHT! WASSERSCHADEN! Vergewissern Sie sich vor dem Bohren, dass sich keine Rohre an der Bohrstelle befinden.
Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Tragen der Duschgarnitur geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.
Achten Sie darauf, dass alle Dichtungen einen korrekten Sitz haben.
- Bitte beachten Sie, dass alle Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.
- Montage
VORSICHT! VERLETZUNGSGEFAHR!
Die Kanten der Wandhalterung 14 sind sehr scharf. Gehen Sie bei der Montage sehr vorsichtig vor.
Hinweis: Setzen Sie bei Armaturen mit G ^3/4 "-Anschluss (ca. 26,4 mm) bitte ein Adapterstück mit G ^3/4 "-Innengewinde (ca. 26,4 mm) und G ^1/2 "-Außengewinde (ca. 21 mm). Dieses Adapterstück erhalten Sie in jedem Baumarkt oder Sanitärhandel.
Hinweis: Für die Montage des Brauseschlauches und des Anschlussschlauches für die Armatur wird ein Montageschlüssel der Größe 23 benötigt. Bitte keine Rohrzange verwenden!
- Entfernen Sie die Abdeckkappe von der Wandhalterung 14. Lösen Sie die Schrauben in jeder Wandhalterung 14 mit einem Schlitzschraubendreher. Schieben Sie Wandhalterung 14 von unten über die Brausestange 1 (siehe Abb. B).
- Legen Sie die Höhe der oberen Wandhalterung 14 an der Brausestange 1 fest.
Ziehen Sie die Schrauben an, so dass die Wandhalterung 14 fixiert ist (siehe Abb. C).
3. Schieben Sie die Handbrausehalterung 15 von unten über die Brausestange 1 (siehe Abb. D).
Achten Sie darauf, dass dabei der Feststellknauf der Handbrausehalterung 15 nach links ausge- richtet ist (siehe Abb. D).
- Stecken Sie die zweite Wandhalterung 14 von unten auf die Brausestange 1 (siehe Abb. E).
Achten Sie auf genügend Abstand zwischen beiden Wandhalterungen 14 und der Handbrausehalterung 15. Die Handbrausehalterung 15 sollte ausreichend höhenverstellbar sein.
-
Legen Sie die Höhe der Brausestange 1 an der Wand fest und markieren Sie die Bohrlöcher (siehe Abb. F).
-
Bohren Sie die Bohrlöcher mit einem 6er Bohrer und stecken Sie die Dübel 13 in die Bohrlöcher (siehe Abb. F).
-
Setzen Sie die vormontierten Wandhalterungen 14 auf die Bohrlöcher und befestigen diese mit den Schrauben 9 (siehe Abb. F).
-
Stecken Sie die Abdeckkappen auf die Wandhalterungen 14.
-
Schrauben Sie den Umsteller 12 mit integrierter Dichtung auf das untere Gewinde der Brausestange 1 (siehe Abb. G, H).
Achten Sie darauf, dass das geschlossene Ende des Umstellers 12 nach links ausgerichtet ist.
- Schrauben Sie den Anschlussschlauch mit dem G ^1/2 "-Standardanschluss (ca. 21 mm) für die Armatur [11] mit der Dichtung [7] an die untere Gewindeöffnung des Umstellers [12] (siehe Abb. I).
Schrauben Sie das andere Ende mit der Dichtung an Ihre Armatur.
Schrauben Sie den G ^1/2 " Brauseschlauchanschluss (ca. 21 mm) für die Handbrause 10 mit der Dichtung 7 an die seitliche Gewindeöffnung des Umstellers 12.
- Schrauben Sie das Konusende des Brauseschlauches 10 mit Dichtung 7 auf das G½"Gewinde (ca. 21 mm) der Handbrause 6 (siehe Abb. J).
Hinweis: Das Wellness-Duschsystem beinhaltet
eine Wasserspardichtung 8. Vergewissern Sie sich, dass die gewölbte Seite der Wasserspardichtung 8 nach oben zeigt (siehe Abb. J).
- Schrauben Sie den Kugelkopfadapter ^2 mit der Dichtung für die Überkopfbrause ^4 an die Überkopfbrause ^5 (siehe Abb. K).
☐ Setzen Sie anschließend die Kugelkopfadapter-Abdeckung 3 auf den Kugelkopfadapter 2.
- Schrauben Sie den Kugelkopfadapter2 mit der integrierten Dichtung 7 an das obere Gewinde der Brausestange 1 (siehe Abb. K).
Einstellungshinweise
Mit dem Umstell ^2 bestimmen Sie, welche Funktion (Überkopfbrause 5 oder Handbrause 6) aktiviert ist.
Der Neigungswinkel der Überkopfbrausste ist individuell einstellbar.
Die Handbrause verfügt über 5 Einstellfunktionen:
Normal
Massage
Mischstrahl
Normal/Soft
Mischstrahl
Normal/Massage
Reinigung und Pflege
Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könnten die Oberfläche des Produkts beschädigen.
☐ Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Ensemble de douche
- Introduction
• Technische gegevens
Sie benötigen · Il vous faut · Vi servono · U hebt nodig:
A
Stand der Informationen - Version des informations
